电压型PWM逆变器技术资料
三相电压型PWM逆变器的状态空间模型及仿真
中图分 类号 ： Ｍ４ Ｔ ６
宋显锦 韩如成 潘 峰
（ 原科 技 大 学 电子 信 息工 程 学院 ，山 西 太 原 ０ ０２ ） 太 ３ ０４
摘 要 ： 关模 型 的物理 概 念明确 ，在 其基 础上 分析 了三相 电压 型逆 变器的每 相桥 臂 开 关模 型 ，进 而建 立 开
了变换 器带 阻性 负载 时 的模 型 ，然后 用派 克 变换 对 其进 行 线性 变换 ，从 而得 到 了开 关在 通 态 时的 线性模
用于 负 载 比较平 稳 的运 行 方 式 。为 了让 这 种变 换 器 工 作 在相 应 的状态 ，需 要 对变 换 器 进 行 适 当地 控 制 ，所 以很有 必 要对 其进 行 动态 建 模 。但 是 电
力 电子 系 统 建 模 有 如 下 困难 ：（ ） １ 电力 电子 电路 的 非线 性 ，其表 现 为 ：① 电力 电子 器 件 开 关 非 线 性 ； ② 电力 电子 系 统 其 他 元 件 的 非 线性 。（ ） ２ 电
文献标 识码 ： Ａ
文章 编号 ：２９２ １（０ ０ －０ ６０ ０ １．７ ３２ １）４０ １－５ １
０ 引言
三 相 电压 型 逆 变器 在 实 际工 作 中应 用 广 泛 。
电压 型逆 变 器 的直 流 电源 经过 大 电容 的滤 波 ，故
压 能力 强 ，频率 可 向上 、 向下 调 节 ，效 率 高 ，适
Ａｂ ｔ ａ ｔ ｓ ｒ ｃ ：Ｔｈｅｐｈ ｉ ａ ｏ ｃ ｐ ｆ ｓ ｔｈ ｍｏ ｌｉ ｌ ａ ， ｓ ｄ ｏ ｙｓｃ ｌｃ ｎ ｅ ｔｏ ｗｉｃ ｄｅ ｓｃ ｅ ｒ ｂａ ｅ ｎ ｗｈｉｈ， ｅ ｐ ｓ —ｅ ｄｅ ｆｔ ｒ ｅ ｐ ｓ ｃ ｏｎ — ｈａ ｅ ｌｇ ｍｏ ｌｏ ｈ ｅ — ｈａ ｅ ｖ ｔｇ ｏ ｃ ｏｌａ ｅ ｓ ｕｒ ｅ ＰＷ Ｍ ｎ ￣ｅ ｓａ ｌ ｅ ｉ ｖｅ ｒｉ ｎａｙｚ ｄ．Ｆｕｒｈｅ ，ａ ｔ ｒ ｅ ｐｈ ｓ ｏｌａ ｅ ｓ ｕ ｃ ｔ ｒ ｈ ｅ — ａ ｅ ｖ ｔ ｇ ｏ ｒ ｅ ＰＷ Ｍ ｎ ｒｅ ｏ ｌｗｉｈ ｉ ｖｅ ｔ ｒｍ ｄｅ ｔ ｒ ｓｓｉ ｅ ｌ ａ ｓｂ ｌ． ｅ ｉｔｖ ｏ ｄ ｉ ｕｉ Ｔｈｅ Ｐａ ｋ ｔａ ｓ ｏ ｍａ ｉ ｎ ｉ ｐ ｌｅ ｏ ｔ ｓ ｍｏ ｌｆ ｒｏ ａｎｉ ｉ ａ ｈａ ｅ ｎ ｈｕ ｔ ｒ ｒ ｎ ｆ ｒ ｔｏ ｓａ ｐ ｉｄ ｔ ｈｉ ｄｅ ｏ ｂｔｉ ｎｇ ｌ ｎｅ ｒｃ ｎｇ ｓａ ｄ ｔ ｓ ａ ｌｎ ａ ｄｅ ｓａ ｈ ｅ ｅ ． ａ ｌｂ ｉ ｅ ｎｔ ｉ ｉ ｅ ｒｍｏ ｌ ｃ ｉ ｖ ｄ Ｍ ｔａ ｓｕｓ ｄ ｉ ｓｍｕｌｔｏ ｎ ｌ ｉ． ｉ ｈｅ ａｉ ｎ ａ ａｙｓｓ
三相交流电压型PWM变频电源及控制方法
特点？
43-17同步调制和异步调制方式
（3）同步调制和异步调制方式：
根据载波频率与调制 波频率的关系， 调制方法又分为：
fsw / Hz
载波比k =fsw/fout
• 同步调制：载波比k为
3 的倍数, 能保证逆变器 输出波形的正、负半波
fout / Hz
对称，也能保证三相平 衡。但低速时,脉冲间隔
▪ 交流电机：
▪ 异步机: 绕线式，鼠笼式 ▪ 同步机: 它激式，自激式，永磁式
43-2变频器的分类
交流交流 (交)直交
矩阵式
相控型 电压型
硬开关 电流型
PAM 两电平
PWM 多电平
软开关
图 6.2.1 变频器的类型
三角波 PWM
空间电压矢量法 其他
重点:电压型, 两电平, PWM, 空间电压矢量法
uA
B : e j120o
F1 uB
uC
C : e j120o O
A : e j0
IM
Fg (t) 2 / 3(FA FB FC )
图 6.2.10 三 相 理 想 电 源 和 空 间 磁 动 势 表 示
2 / 3(
f Ae j0o
f e j120o B
fC e j120o )
空间位置
FA FB
uUN'
Ud
②
2
O
Ud 2
uVN'
Ud
③
2
O
Ud 2
uWN'
Ud
④
2
O
uA0 uB0 uC 0
ura (k) 与 该 周 期 内 矩 形 波 uAO (k ) 的平均值相等。

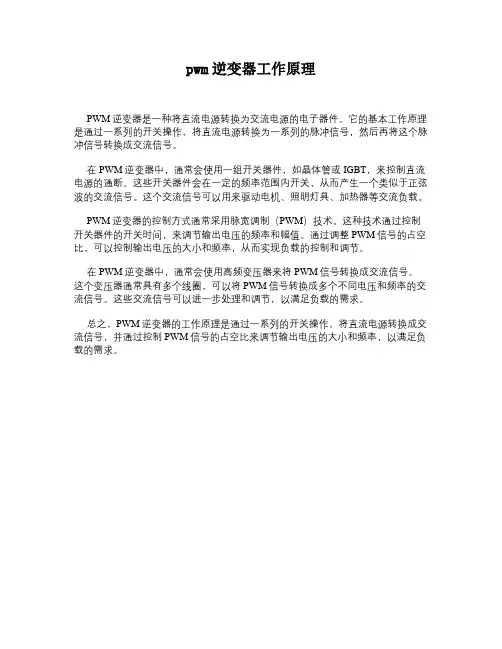

pwm逆变器工作原理
pwm逆变器工作原理
PWM逆变器是一种将直流电源转换为交流电源的电子器件。
它的基本工作原理是通过一系列的开关操作，将直流电源转换为一系列的脉冲信号，然后再将这个脉冲信号转换成交流信号。
在PWM逆变器中，通常会使用一组开关器件，如晶体管或IGBT，来控制直流电源的通断。
这些开关器件会在一定的频率范围内开关，从而产生一个类似于正弦波的交流信号。
这个交流信号可以用来驱动电机、照明灯具、加热器等交流负载。
PWM逆变器的控制方式通常采用脉宽调制（PWM）技术。
这种技术通过控制开关器件的开关时间，来调节输出电压的频率和幅值。
通过调整PWM信号的占空比，可以控制输出电压的大小和频率，从而实现负载的控制和调节。
在PWM逆变器中，通常会使用高频变压器来将PWM信号转换成交流信号。
这个变压器通常具有多个线圈，可以将PWM信号转换成多个不同电压和频率的交流信号。
这些交流信号可以进一步处理和调节，以满足负载的需求。
总之，PWM逆变器的工作原理是通过一系列的开关操作，将直流电源转换成交流信号，并通过控制PWM信号的占空比来调节输出电压的大小和频率，以满足负载的需求。
pwm逆变电路原理
pwm逆变电路原理
PWM逆变电路是一种经典的功率电子变换电路，用于将直流
电源转换为可控的交流电源。
其原理基于脉宽调制（Pulse Width Modulation）技术，通过控制开关器件的导通时间与断
开时间的比例，可以实现对输出电压的调节。
PWM逆变电路的核心部分是一个全桥逆变器，由4个可控开
关器件组成。
通常，这些开关器件是MOSFET或IGBT，用于控制电流的通断。
在正半周中，两个对角的开关器件同时导通，使得直流电源的正负极与交流负载的两个端点相连接；而在负半周中，另外两个对角开关器件引导电流，实现相反的连接。
通过频繁切换开关状态，可以在负载中产生高频的脉冲信号。
PWM逆变电路的输出电压由导通时间与断开时间的比例决定。
当导通时间较长时，输出电压会接近正电压；反之，断开时间长，则输出电压近似为负电压。
通过调节导通与断开时间的比例，可以实现对输出电压幅值的控制。
此外，通过改变开关频率，还可以调节输出电压的频率。
为了实现精确的输出电压调节，PWM逆变电路通常配备一个
控制电路。
该控制电路可以监测输出电压，并与参考电压进行比较，以生成适当的控制信号。
控制信号通过适当驱动开关器件的导通与断开，从而实现输出电压的稳定调节。
总之，PWM逆变电路利用脉宽调制技术和全桥逆变器构成，
通过控制开关器件的导通与断开时间，实现对直流电源转换为可控的交流电源，并通过控制电路实现对输出电压的精确调节。
pwm逆变器工作原理
pwm逆变器工作原理
PWM逆变器是一种电子装置，可以将直流电能转换为交流电能。
它的工作原理是通过不断调节PWM脉宽的方式，将直流电源产生的电压转化为与输入电压频率和幅值相匹配的交流电压。
PWM逆变器一般由交流输出滤波器、PWM控制器和功率开关组成。
首先，直流电源经过稳压电路，提供稳定的电压给PWM控制器。
PWM控制器根据输入的电压和频率信号，控制功率开关的开关时间，生成PWM脉冲信号。
功率开关根据PWM脉冲信号的控制，周期性地开关，将直流电源的电能转换为脉冲形式的交流电能。
最后，交流输出滤波器将脉冲形式的交流电平滑为平稳的交流电信号。
PWM逆变器工作的关键在于PWM控制器的脉冲宽度调节。
当输出电压需要增大时，PWM脉冲的宽度会增大，增加了功率开关导通的时间，从而提高了电压的平均值。
反之，当输出电压需要减小时，PWM脉冲的宽度会缩短，减小了功率开关导通的时间，从而降低了电压的平均值。
通过这种不断调节PWM脉冲宽度的方式，PWM逆变器可以实现对输出交流电压频率和幅值的精确控制。
同时，由于PWM控制器可以高效地控制功率开关的导通与断开，因此PWM逆变器具有高效率、低失真和高可控性等优点，广泛应用于电力转换和调节等领域。
电压空间矢量PWM(SVPWM)控制技术
高压直流输电（HVDC）
适用于高压直流输电系统的电压调节 和电流控制。
电机控制
用于无刷直流电机（BLDC）、永磁 同步电机（PMSM）等电机的控制。
不间断电源（UPS）
用于不间断电源系统的电压调节和能 量转换。
智能电网
用于智能电网中的分布式电源接入和 能量调度。
电压空间矢量PWM(SVPWM)的特点
高电压输出
高效节能
易于数字化实现
降低谐波干扰
能够实现高电压的输出， 适用于高压直流输电
（HVDC）等应用场景。
通过优化PWM脉冲宽度 和角度，实现更高的电 压输出和更低的损耗。
基于数字信号处理（DSP）等 数字技术，实现SVPWM算法
的快速计算和控制。
通过优化PWM脉冲的形 状和角度，降低对电网
电磁干扰
SVPWM控制技术产生的 电磁干扰较小，对周围环 境的影响较小。
04
电压空间矢量 PWM(SVPWM)控制优 化策略
电压空间矢量分配优化
考虑电机参数
根据电机的具体参数，如电感、 电阻等，优化电压空间矢量的分 配，以提高控制精度和响应速度。
降低谐波影响
通过优化电压空间矢量的分配，降 低PWM控制过程中产生的谐波， 减小对电机和整个系统的负面影响。
电压空间矢量 PWM(SVPWM) 控制技术
目录
• 电压空间矢量PWM(SVPWM)技 术概述
• 电压空间矢量PWM(SVPWM)控 制算法
• 电压空间矢量PWM(SVPWM)控 制性能分析
目录
• 电压空间矢量PWM(SVPWM)控 制优化策略
• 电压空间矢量PWM(SVPWM)控 制技术发展趋势
电流输出精度
三相电压源型逆变器PWM仿真
目录1概述 (1)1.1 逆变电路简介 (1)1.2 PWM简介 (1)2 三相电压源逆变器工作原理 (3)3 Matlab仿真建模与分析 (5)3.1三相SPWM波的产生 (5)3.2 SPWM逆变器仿真 (6)3.3 滤波器粗略分析 (10)三相电压源型SPWM逆变器的设计1概述1.1 逆变电路简介与整流相对应，把直流电变成交流电称为逆变。
当交流侧接在电网上，即交流侧接有电源时，称为有源逆变；当交流侧直接和负载连接时，称为无源逆变。
又逆变电路根据直流侧电源性质不同可分为两种：直流侧是电压源的称为电压型逆变电路；直流侧是电流源的称为电流型逆变电路；它们也分别被称为电压源型逆变电路和电流源型逆变电路。
其中，电压源型逆变电路有以下主要特点：直流侧为电压源，或并联有大电容，相当于电压源，直流侧电压基本无脉动，直流回路呈现低阻抗；由于直流电压源的钳位作用，交流侧输出电压波形为矩形波，并且与负载阻抗角无关。
而交流侧输出电流波形和相位因负载阻抗情况的不同而不同；当交流侧为阻感负载时需要提供无功功率，直流侧电容起缓冲无功能量的作用，为了给交流侧向直流侧反馈的无功能量提供通道，逆变桥各臂都并联了反馈二极管。
1.2 PWM简介PWM（Pulse Width Modulation）控制就是对脉冲的宽度进行调制的技术，即通过对一系列脉冲的宽度进行调制，来等效地获得所需要的波形。
PWM控制技术的重要理论基础是面积等效原理，即：冲量相等而形状不同的窄脉冲加在具有惯性的环节上时，其效果基本相同。
下面分析如何用一系列等幅不等宽的脉冲来代替一个正弦半波。
把正弦半波分成N等分，就可以把正弦半波看成由N个彼此相连的脉冲序列所组成的波形。
如果把这些脉冲序列用相同数量的等幅不等宽的矩形脉冲代替，使矩形脉冲的中点和相应正弦波部分的中点重合，且使矩形脉冲和相应的正弦波部分面积（冲量）相等，就可得到图1-1所示的脉冲序列，这就是PWM波形。
第章PWM逆变器控制技术
PWM逆变器控制技术简介PWM逆变器是一种基于现代电力电子技术的调制器，它用直流电源来驱动交流电机等交流负载。
PWM逆变器的基本原理是采用可逆变器将直流电能转换成交流电能，并通过强制控制逆变电压和电流波形实现输出交流电能的调节。
PWM逆变器控制技术是实现PWM逆变器中电压和电流波形控制的关键。
其主要包括基于模拟电路的控制技术和基于数字信号处理器（DSP）的控制技术两种。
基于模拟电路的控制技术基于模拟电路的PWM逆变器控制技术主要是设计PWM逆变器模块的控制电路。
该模块包括直流母线电压检测模块、三相桥式逆变器驱动模块、输出滤波器模块和逆变保护模块等。
其中，直流母线电压检测模块用来检测逆变器所需的直流母线电压；三相桥式逆变器驱动模块负责将直流母线电压转换成交流电压；输出滤波器模块用于对交流电压进行滤波处理，降低输出电压的噪声和杂波；逆变保护模块用于对逆变器进行过流、过温、过压、欠压等的保护。
基于模拟电路的PWM逆变器控制技术具有控制精度高、反应速度快等优点，但是电路复杂度高，稳定性较差。
基于数字信号处理器的控制技术基于数字信号处理器的PWM逆变器控制技术主要是基于现代信息技术和数字信号处理器的技术来实现PWM逆变器的电压和电流波形控制。
它可以通过控制DSP硬件平台或通过软件仿真实现。
该技术的优点是：可通过数字控制实现高度准确的波形控制和滤波功能，提高了逆变器的控制精度；DSP系统具有灵活性，可以实现各种传感器和控制策略的接口控制；DSP系统可通过程序算法进行修正，提高了系统稳定性和抗干扰性。
基于数字信号处理器的PWM逆变器控制技术已经得到广泛应用，尤其是在高档电力电子产品中，如交流电机驱动器、UPS电源、变频空调等。
PWM逆变器控制技术的应用PWM逆变器控制技术已广泛应用于各种电力电子产品中。
以下是其主要应用领域：交流电机驱动器交流电机驱动器是目前应用最广泛的PWM逆变器控制技术之一。
它是通过PWM逆变器实现对电机控制电压、频率等参数的调节，可以实现电机转速的可控，使得电动机具有更好的动态响应和启动能力。
逆变器所用PWM控制技术介绍PPT62页
45、法律的制定是为了保证每一个人 自由发 挥自己 的才能 ，而不 是为了 束缚他 的才能 。—— 罗伯斯 庇尔
31、只有永远躺在泥坑里的人，才不会再掉进坑里。——黑格尔 32、希望的灯一旦熄灭，生活刹那间变成了一片黑暗。——普列姆昌德 33、希望是人生的乳母。——科策布 34、形成天才的决定因素应该是勤奋。——郭沫若 35、学到很多东西的诀窍，就是一下子不要学很多。——洛克
逆变器所用PWM控制技术介 绍
Hale Waihona Puke 41、实际上，我们想要的不是针对犯 罪的法 律，而 是针对 疯狂的 法律。 ——马 克·吐温 42、法律的力量应当跟随着公民，就 像影子 跟随着 身体一 样。— —贝卡 利亚 43、法律和制度必须跟上人类思想进 步。— —杰弗 逊 44、人类受制于法律，法律受制于情 理。— —托·富 勒
pwm逆变器原理
pwm逆变器原理
PWM逆变器原理是一种以脉冲宽度调制（PWM）技术为基础的电力转换器。
其主要工作原理如下：
1. 输入电源：PWM逆变器通常接收直流电源作为输入。
这个直流电源可以是电池、太阳能电池等。
2. 直流到交流转换：逆变器首先将直流电源转换为交流电。
通常情况下，逆变器通过一个开关电路（如MOSFET或IGBT）来控制输入电压的开关状态。
3. PWM调制：逆变器的核心部分是一个PWM调制模块。
PWM调制是通过在一段时间内改变开关电路的开关状态，来控制相应的输出电压。
根据需要，PWM调制模块可以产生多种不同的脉冲宽度和频率。
4. 输出滤波：逆变器输出的交流电通常会有一些脉冲成分，为了使输出电压更接近纯正弦波形，需要对输出进行滤波。
这通常通过一个滤波电路来实现，包括电感、电容等元件，以减小脉冲成分。
5. 输出负载：逆变器输出的交流电可以用来驱动各种负载，如电动机、照明灯、家电等。
总之，PWM逆变器的工作原理是将直流电源转换为可调控的交流电源，通过PWM调制和输出滤波，使其输出电压具有所需的波形和电压级别，以满足不同的应用需求。
PWM逆变器
PWM逆变器主电路及输出波形
VT1/VT4 VT3/VT6 VT5/VT2
Uru
Urv
Urw
UC
归纳
调制信号正极性脉冲为上桥臂导通触发脉冲,负极 性脉冲为下桥臂导通触发脉冲。
逆变器输出的相电压与逆变桥对应相调制脉冲串 一致。
逆变器输出的线电压与逆变桥对应两相调制脉冲 串的逻辑与一致即 U AB K (vg1 vg6 vg3 vg4 ) 。
2、电流滞环跟踪PWM（CHBPWM）控制技术 ---期望逆变器输出电流为正弦波
在电机中，实际需要保证的应该是正弦波 电流，因为在交流电机绕组中只有通入三相平 衡的正弦电流才能使合成的电磁转矩为恒定值， 不含脉动分量。
对电流实行闭环反馈，并以电流滞环跟踪 形成触发脉冲信号的方法，称为电流滞环跟踪 PWM（CHBPWM---- Current Hysteresis Band PWM ）控制技术。
滞环电流跟踪PWM方法有下述优点： 简单； 动态响应快； 直接限制开关器件峰值电流； 对直流电压Ud 的波动不敏感,滤波电容可
以取小。
各种新的脉宽调制法层出不穷。再比如:
3、瞬时空间矢量控制法（又称磁场轨迹PWM法、 或称电压空间矢量PWM）
即SVPWM调制技术，通过这种控制方法， 使异步电动机定子绕组产生的磁场接近圆形轨 迹。
(3)分段同步调制方式
实际应用中，多采用分段同步调制方式，它集
同步和异步调制方式之所长，而克服了两者的不 足。在一定频率范围内采用同步调制，以保持输 出波形对称的优点，在低频运行时，使载波比分 级地增大，以采纳异步调制的长处，这就是分段 同步调制方式。具体地说，把整个变频范围划分 为若干频段，在每个频段内都维持N 恒定，而对 不同的频段取不同的N 值，频率低时，N 值取大 些。采用分段同步调制方式，需要增加调制脉冲 切换电路，从而增加控制电路的复杂性。
电力电子技术-PWM型逆变电路的控制方法
直流－交流变换器(3)
4.5.1 PWM逆变电路的控制信号的产生方法
z 计算法
根据正弦波频率、幅值和半周期脉冲数，准确计算PWM波各脉冲宽 度和间隔，据此控制逆变电路开关器件的通断，就可得到所需PWM 波形。
本法较繁琐，当输出正弦波的频率、幅值或相位变化时，结果都要 变化。
z
调制法
在调制信号ur 和载波信号uc的交点时刻控制器件的通断，在负载上调
制出期望的信号。
直流－交流变换器(3)
1. 调制法
可采取单极性调制(载波为单极 性），也可采用双极性调制(载 波为双极性）。
由于对开关器件通断控制的规 律不同，它们的输出波形也有 较大的差别。
u uc ur
O
ωt
Uudo
uo uof
O
ωt
-Ud
单极性PWM控制方式波形
u
ur uc
O
ω
uo
uof uo
Ud
确定a1的值，再令两个 不同的 an=0(n=3,5…)， 就可建三个方程，求得
α1、α2和α3 。
O a1
a2 a3
π
2π
ωt
-Ud
特定谐波消去法的输出PWM波形
直流－交流变换器(3)
消去两种特定频率的谐波 在三相对称电路的线电压中，相电压所含的3次谐波相互抵消。 可考虑消去5次和7次谐波，得如下联立方程：
给定a1，解方程可得α1、α2和α3。a1变，α1、α2和α3也相应改变。
直流－交流变换器(3)
一般在输出电压半周期内，器件通、断各k次，考虑到PWM波四分之一周
期对称，k个开关时刻可控，除用一个自由度控制基波幅值外，可消去k－1
个频率的特定谐波。 k的取值越大，开关时刻的计算越复杂。 除计算法和调制法外，还有跟踪控制方法，在下一讲学习。
最新第5章--PWM逆变器控制技术ppt课件
• 实际上，在PWM逆变器主电路中还必须设置一些必要 的保护措施：
• ① 交流输出电压的过压保护（锁死保护）； • ② 交流输出电压的欠压保护（回差保护）； • ③ 交流输出电流的过流保护（锁死保护）； • ④ 交流输出电流的过载保护（锁死保护）； • ⑤ 直流侧电压的欠压保护（回差保护）； • ⑥ 直流侧电压的过压保护（锁死保护）； • ⑦ IGBT模块的过温保护（回差保护）等。
由于这两个分量是直流量（标量），所以可方便地进行 独立控制。
通过坐标变换后重构的电机模型就可等效成一台直流电 机，从而可像直流电机那样进行快速的转矩和磁链控制。
转子磁链定向矢量控制的基本原理
交流电机的电磁转矩一般和定、转子旋转磁场及其夹角有 关。因此，要控制其电磁转矩，必须先检测和控制交流电 机的磁链。
第5章--PWM逆变器控制技 术
第5章 PWM逆变器控制技术
• §5.1 引 言 • §5.2 PWM逆变器主电路 • §5.3 PWM逆变器的控制技术 • §5.4 PWM逆变器的主要性能指标 • §5.5 PWM逆变器用于驱动异步电机 • §5.6 PWM逆变器用于不间断电源（UPS）
§5.1 引 言
