一、地下室、基坑模板

地下室、基坑模板说明 1 坑中坑砖胎膜示意图 2

承台及地梁砖胎膜砌筑示意图 3

集水井及电梯井模板支撑示意图 4 地下室外墙挂模安装大样 5 高低差模板定位预埋钢筋示意图 6

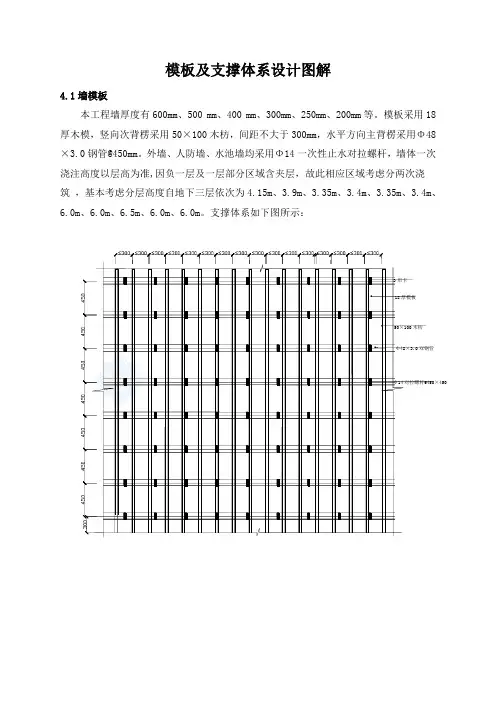

二、散支散拆胶合板模板 散支散拆胶合板模板施工工艺说明 7 柱模板构造示意图 10 剪力墙模板构造示意图 11 柱墙模板节点示意图 12

梁模板断面构造示意图 13 梁模板安装效果图 14 板模板龙骨安装示意图 15 模板安装断面构造示意图 16

卫生间与楼面高低差位置挂模示意图 17 楼层反梁支模示意图 19 三、斜屋面模板安装

斜屋面模板支撑示意图 20 斜屋面模板节点大样示意图 22

四、普通模板扣件式钢管支撑与碗口式钢管支撑

普通模板支撑施工工艺说明 23

普通扣件式钢管模板支撑平面图 25 普通扣件式钢管模板支撑立面图 26 普通扣件式钢管模板支撑剖面图 27 碗扣式钢管模板支撑示意图 28

五、高大模板扣件式钢管支撑

高大模板支撑施工工艺说明 29 高大模板支撑平面图 30

高大模板支撑立面图 31 高大模板支撑剖面图 32

高大模板架体与框架柱、梁板连接大样图 33 高大模板支撑立杆底部大样图 34

六、楼梯模板安装

楼梯模板与楼梯模板外帮木、反三角示意图 35 楼梯模板支撑示意图 36 楼梯施工缝后插板做法示意图 37

七、后浇带模板安装

后浇带模板支撑示意图

38

箱体模板与砖胎膜之间采用与底板同强度等级的水泥砂浆垫块以满足成型后的尺寸要求。

1-砖胎膜； 2-@1000mm

）应整张直接使用，尽量减少随意锯截，造成胶合板浪费。）木胶合板选用厚度一般为16或

）配制好的模板应在反面编号并写明规格，分别堆放保管，以免错用。

）对于二次使用的模板应做好保护措施，避免搬运过程中受损，使用之前应涂刷水溶性脱模剂。

地下结构外墙及其他有防水要求的墙体，应采用止水型对拉螺栓。

）穿墙对拉螺栓直径不应小于

）支架立杆严禁出现单根钢管支撑，立杆底部需设置垫块，垫块可采用方木、槽钢、钢板底托。

图 名 卫生间与楼面高低差位置挂模示意图（二） 图 页
18
楼层反梁支模示意图
1-18mm 厚胶合板 2-龙骨（木方 50mm*100mm） 3-竖档（木方 50mm*100mm） 4-对拉螺栓 5-砼内撑条 6-斜撑（木方 50mm*100mm） 7- 垫木（木方 50mm*100mm） 8>C16mm 定位钢筋 9-马蹬钢筋 注明：两侧定位钢筋应焊接在同一根板筋上

图名
楼层反梁支模示意图
图页
19
1 2
4
A
22
B 22
3
5
≤30°坡屋面模板及支撑示意图
1—18 厚胶合板铁钉与方木钉牢；2—100*100 方木@350；3—扫地杆； 4—48 钢管；t=3.5 注意计算时按 3.0；5—50*100*300 方木垫板

图名
斜屋面模板支撑示意图（一）
图页
20
71 2
6 3
5
4
A
22
B 22
5
＞30°坡屋面双面支模模板及支撑示意图
1—18 厚胶合板铁钉与方木钉牢；2—100*100 方木@350；3—扫地杆；4—48 钢管，t=3.5 注意计算时按 3.0； 5—50*100*300 方木垫板；6—止水螺栓，下部间距为 600mm，上部间距为 750mm； 7—进料及振捣孔，尺寸为 100x400mm，纵向间距 1500mm，横向间距 3000mm

图名
斜屋面模板支撑示意图（二）
图页
21
当梁的净高≥600时 增设穿梁对拉螺栓 次楞木@≯350
主楞木
木楔 通长托木 立档间距≯800
通长夹木
○A 斜屋面支顶交接处大样
○B 斜屋面支顶交接处大样
1、 立杆接长必须对接，严禁搭接。立杆步距不应超过 1.5m。 2、 立杆顶部应采用可调顶托受力，不得采用横杆受力，且顶托距离最上面一道水平杆不宜超过 300mm。当超过 300mm 时，应采取可靠措施固定。 3、 架体沿纵、横向全高全长从两端开始每隔四排立杆应设置一道剪刀撑。每道剪刀撑宽度不应小于 4 跨，且不应小于 6m，斜杆与地面倾角应在
45 度～60 度之间，剪刀撑斜杆与立杆或水平杆的每个相交处应采用旋转扣件固定。 4、 架体水平方向全平面每隔四排立杆从顶层开始向下每隔 2 步应设置一道水平剪刀撑。

图名
斜屋面模板节点大样示意图
图页
22

普通模板支撑施工工艺说明
一、普通扣件式钢管模板支撑架
1.1、钢管宜选用外径Φ 48.3×3.6，每根钢管最大质量不应大于25.8kg。可调托撑外径不小于36mm，支托板厚度不小于5mm。 1.2、支设立杆的地基应平整坚实。立杆布置前，应先在楼地面弹线定位，底座、垫板均应准确放在定位线上。每根立杆底部应设置底座或垫板。 1.3、支撑架的可调底座、可调托撑伸出长度不宜超过300mm，插入立杆内的长度不小于150mm。 1.4、在立杆底距地面200mm高处，沿纵横水平方向按纵下横上的程序设置扫地杆；当立杆底部不在同一高度时，必须将高处的纵向扫地杆应向低处延 长2跨与立杆固定,高低差不应大于1m，靠边坡上方的立杆轴线距边坡的距离不应小于500mm。 1.5、立杆顶部应采用可调顶托受力，不得采用横杆受力，立杆步距不应超过1.8m，立杆伸出顶层水平杆中心线至支撑点的长度不应超过0.5m，当伸 出顶层水平杆长度大于0.5m时应增设水平杆。 1.6、当满堂架高宽比大于2或2.5时，满堂支撑架应在支架的四周和中部与结构柱进行刚性连接，连墙件水平间距为6～9m，竖向间距为2～3m。在无 结构柱部位应采取预埋钢管等措施与建筑结构进行连接。 1.7、立杆接长必须采用对接扣件接，严禁搭接；纵向水平拉杆接长应采用对接扣件连接或搭接，两根相邻纵向水平拉杆接头不应在同步或同跨内， 不同步或不同跨两接头水平方向错开的距离不应小于500mm，各接头中心至最近主节点距离不应大于步距的1/3；搭接长度不得小于1m，应等间距设置3个 旋转扣件固定；端部扣件盖板边缘至搭接纵向水平杆杆端距离不小于100mm。 1.8、每道剪刀撑宽度不应小于4跨，且不应小于6m，跨越立杆最多根数为：45°时7根，50°时6根，60°时5根。剪刀撑杆件的底端应与地面顶紧， 倾角为45°～60°。 1.9、边跨梁模板的横向立杆上方受力点应布置对称、合理。采用调斜外立杆方式的，立杆上的每道水平拉杆应与楼板模板支架的立杆相连接至少三 道立杆。 1.10、支撑架根据架体的类型设置剪刀撑，应符合以下规定：
1、普通型：
