绘制矩形、修改圆角和倒角
基本绘制命令

淮安信息职业技术学院实验报告课程名称通信工程制图与CAD 成绩实验名称基本绘制命令班级370114姓名孙海洋学号29 同组人实验台号实验日期教师签字一.实训目的1.了解通信工程识图与制图的规范;2.掌握中望CAD工程制图软件的基本操作;3.能够熟练运用绘图工具栏的各种命令;4.熟练使用各种绘图命令绘制基本图形;5.培养学生的实践操作能力。
二.主要仪器、设备及场地计算机、中望CAD软件、现代通信综合实训中心三.实验内容1.绘图工具栏命令CAD图形绘图基本命令:绘制点、直射线、构造线、多段线、正多边形、矩形、圆弧、圆、圆环、椭圆、样条曲线、迹线、云线、折断线、图案填充(1)点点的基本命令是Point,在中望CAD2010中,点作为实体可以以不同的样式在图纸上绘制,就其本身而言,点并没有多少意义,但它是我们绘图中的最重要辅助工具,用作捕捉和偏移对象的节点或参考点。
提示:1、绘点命令执行后,能够绘制多个点,而Point命令只能绘制单个点。
2、Point常在绘图过程中绘制参考点,捕捉对象可用目标捕捉中的Node。
(2)直射线绘制射线的基本命令是Ray,射线是二维空间中有起点无终点的一种直线,所以不能将它们作为计算图形大小的一部分。
执行Ray命令后,中望CAD2010会在命令行中提示:“射线:等分(B)/水平(H)/竖直(V)/角度(A)/偏移(P)/<射线起点>:”。
缺省时射线绘制方法是指定射线起点,指定起点后系统接着提示指定方向,然后回车,结束命令。
可以用以下任何一种方式绘制射线:等分(B):垂直于已知图元或平分已知图元绘制等分射线。
水平(H):平行于当前UCS的X轴绘制水平射线。
竖直(V):平行于当前UCS的Y轴绘制竖直射线。
角度(A):平行于指定角度绘制某一角度射线。
偏移(P):平行于已知图元绘制偏移射线。
(3) 构造线绘制构造线的基本命令是Xline,构造线是没有起点和终点的无穷延伸的直线。
Inkscape教程02形状

3.0 0
-3.00 -3.00
0.41
0.25
0.25 0.39 1.85
缩放圆角矩形 关闭-8缩放圆角Scale-rounded-corners8
注意所有矩形的圆角的大小和形状都是相同的,在右上角的位置可以精确地重合在 一起。所有的蓝色虚线矩形都是从原始的红色矩形缩放得到,没有对倒圆控制柄做 任何修改。 作为对照,下图中是在打开“缩放圆角”时的情形:
缩放圆角矩形 打开-8缩放圆角Scale-rounded-corners8
矩形的圆角各不相同,在右上角没有一个细微的地方是重合的(可以放大了看)。在 将原始矩形转为路径后(Ctrl+Shift+C),缩放时产生的也是这样的效果。 矩形的倒圆控制柄的操作技巧如下: 按住Ctrl拖动,使两个控制柄的半径相同(等半径圆角)。 Ctrl+click使另一个控制柄的半径与当前相同,不需要拖动。 Shift+click删除圆角。 你可能也已经注意到,矩形工具的控制栏中有水平(Rx)和垂直(Ry)圆角半径,可以 精确控制其尺寸。顾名思义,不倒圆-Not-rounded按钮可以删除选中矩形中的倒 角。 这些操作可以同时对多个矩形起作用。例如,要改变当前图层的多个矩形,只需要 Ctrl+AB(全部选择),然后在控制栏中设置需要的参数,而同时被选中的其他类型的 形状则不会受到影响。 下面我们来看一下缩放控制柄。你可能会想,既然可以通过选择工具缩放,要这个 缩放控制柄不是多余了吗? 选择工具缩放存在的问题是,它总是沿着页面的方向进行水平和竖直缩放,而矩形 缩放控制柄是沿边的方向进行缩放,即使矩形经过选择或倾斜。请试一下用选择工 具和(矩形工具模式下的)缩放控制柄对下面的矩形进行缩放的区别:
等半径圆角 椭圆形圆角
AutoCAD教程3-二维绘图命令

AutoCAD教程3-二维绘图命令
3-1点
1.点样式:ddptype
2.绘制点:point 或po
3.定数等分点:divide 或div
4.定距等分点:measure 或me
3-2直线
命令:line或l
3-3圆
命令:circle或c
3-4圆弧
命令:arc或a
3-5圆环
命令:donut或do(说明:内径值为0表示创建实体填充圆)3-6椭圆/椭圆弧
命令:ellipse或el
3-7多段线
命令:pline或pl
3-8矩形
命令:rectang或rec
(1)直角矩形;(2)圆角矩形;(3)倒角矩形
3-9正多边形
命令:polygon或pol
3-10实多边形(二维填充多边形)
命令:solid或so
3-11多重线(多线)
命令:mline或ml
(1)多线样式:mlstyle
(2)多线编辑:mledit
3-12样条曲线
命令:spline或spl
3-13构造线
命令:xline或xl
3-14图块
命令:block或b,按以下步骤进行:
(1)绘制图形
(2)定义块属性:attdef或att
(3)创建块:block或b,并选择插入基点
1.插入块:minsert或-i(命令插入法);insert或i (对话框插入法)
2.修改块属性:eattedit
3.删除已定义块:purge或pu;-pu。
AutoCAD2020教程第4章 使用修改命令编辑对象

要移动对象,首先选择要移动的对象,然后指定位移的基点和位移矢量。 在命令行的“指定基点或[位移]<位移>”提示下,如果单击或以键盘输入形式给 出了基点坐标,命令行将显示“指定第二点或 <使用第一个点作位移>:”提示; 如果按Enter键,那么所给出的基点坐标值就作为偏移量,即将该点作为原点 (0,0),然后将图形相对于该点移动由基点设定的偏移量 。
中文版AutoCAD 2020实用教程
4.2.3 镜像对象
在AutoCAD 2020中,可以使用“镜像”命令,将对象以镜像线对称复制。 选择“修改”|“镜像”命令(MIRROR),或在“修改”工具栏中单击“镜像” 按钮即可。 执行该命令时,需要选择要镜像的对象,然后依次指定镜像线上的两个端点, 命令行将显示“删除源对象吗?[是(Y)/否(N)] <N>:”提示信息。如果直接按 Enter键,则镜像复制对象,并保留原来的对象;如果输入Y,则在镜像复制对 象的同时删除原对象。
B
A
中文版AutoCAD 2020实用教程
打断于点
在“修改”工具栏中单击“打断于点”按钮,可以将对象在一点处断开 成两个对象,它是从“打断”命令中派生出来的。执行该命令时,需要选择要 被打断的对象,然后指定打断点,即可从该点打断对象。
C
中文版AutoCAD 2020实用教程

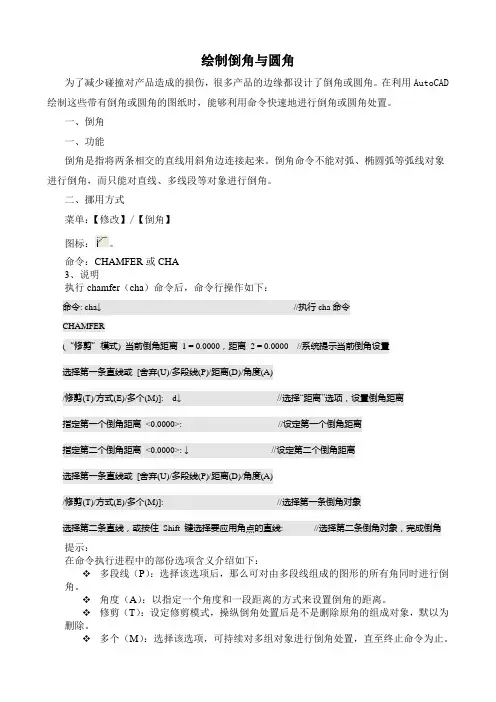

绘制倒角与圆角

绘制倒角与圆角为了减少碰撞对产品造成的损伤,很多产品的边缘都设计了倒角或圆角。
在利用AutoCAD绘制这些带有倒角或圆角的图纸时,能够利用命令快速地进行倒角或圆角处置。
一、倒角一、功能倒角是指将两条相交的直线用斜角边连接起来。
倒角命令不能对弧、椭圆弧等弧线对象进行倒角,而只能对直线、多线段等对象进行倒角。
二、挪用方式菜单:【修改】/【倒角】图标:。
命令:CHAMFER或CHA3、说明执行chamfer(cha)命令后,命令行操作如下:命令: cha↓ //执行cha命令CHAMFER(“修剪”模式) 当前倒角距离1 = 0.0000,距离2 = 0.0000 //系统提示当前倒角设置选择第一条直线或[舍弃(U)/多段线(P)/距离(D)/角度(A)/修剪(T)/方式(E)/多个(M)]: d↓ //选择“距离”选项,设置倒角距离指定第一个倒角距离<0.0000>: //设定第一个倒角距离指定第二个倒角距离<0.0000>: ↓ //设定第二个倒角距离选择第一条直线或[舍弃(U)/多段线(P)/距离(D)/角度(A)/修剪(T)/方式(E)/多个(M)]: //选择第一条倒角对象选择第二条直线,或按住Shift 键选择要应用角点的直线: //选择第二条倒角对象,完成倒角提示:在命令执行进程中的部份选项含义介绍如下:❖多段线(P):选择该选项后,那么可对由多段线组成的图形的所有角同时进行倒角。
❖角度(A):以指定一个角度和一段距离的方式来设置倒角的距离。
❖修剪(T):设定修剪模式,操纵倒角处置后是不是删除原角的组成对象,默以为删除。
❖多个(M):选择该选项,可持续对多组对象进行倒角处置,直至终止命令为止。
A 原图B 指定两边距离倒角C 指定距离和角度倒角D 不修剪模式倒角图4—38 对两直线倒角4、例如(1)指定两边距离倒角此方式是别离设置两条直线的倒角距离进行倒角,如图4—38B所示。
CAD习题与答案

CAD基础练习题思考与练习题1一、填空题1.AutoCAD 的主要功能包括:_ 创建与编辑图形、标注图形尺寸、渲染三维图形、输出与打印图形_。
2.AutoCAD的主要界面元素包括:标题栏、菜单栏、工具栏、面板窗口、工具选项板、绘图区、命令与文本窗口和状态栏。
3.快捷菜单是指单击鼠标右键弹出相应内容的菜单。
4.工作空间是指与任务类型相关的AutoCAD菜单、工具栏和选项板等工作界面,AutoCAD提供了二维草图与注释、三维建模与AutoCAD经典三种典型工作空间。
5.使用AutoCAD画图时,通常使用1:1尺寸来画图,这省去了变换图形尺寸的麻烦。
6.AutoCAD为用户提供了两个工作空间,它们分别是模型空间和图纸空间。
7.)8.模型空间主要用来绘制和标注图形,图纸空间用来规划图形输出布局。
其中,模型空间只有一个,图纸空间可有多个。
9.打开下拉菜单或快捷菜单后,某个菜单项呈灰色,表明该菜单项不可用(在当前状态下)。
10.快捷菜单的内容取决于右键点击的位置。
11.全局线型比例因子的作用是控制图形中所有非连续线线型间距比例。
二、简答题1AutoCAD提供了哪些工具栏,如何打开和关闭他们在AutoCAD中,系统共提供了二十多个已命名的工具栏。
默认情况下,“标准”、“属性”、“绘图”和“修改”等工具栏处于打开状态。
如果要显示当前隐藏的工具栏,可在任意工具栏上右击,此时将弹出一个快捷菜单(图1-3),通过选择命令可以显示或关闭相应的工具栏。
如果要显示其他工具栏,可在任一打开的工具栏中单击鼠标右键,这时将打开一个工具栏快捷菜单,利用它可以选择需要打开的工具栏。
&2简述手工画图和使用AutoCAD画图的大致过程手工绘图步骤手工画图与计算机画图比较~、、%3在AutoCAD中,图层的用途是什么图层的作用:图层是用户组织和管理图形的强有力工具。
在中文版AutoCAD2008中,所有图形对象都具有图层、颜色、线型和线宽这4个基本属性。
Cad-6、绘图工具及修改工具

3、偏移 修改→偏移菜单命令 单击修改工具栏中 按钮 O命令 方法:O↙ →输入偏移距离↙ →选择对象 单 击→指定偏移方向 单击(封闭图形 里/外 非封闭图形 上/下) →结束↙
4、移动 修改→移动菜单命令 单击修改工具栏中的 M命令
按钮
方法:M↙→选择对象 单击/框选↙→指定基 点 单击(基点可在任意位置)→指定位移 单击/输值↙
5、圆角 修改→圆角菜单命令 单击修改工具栏中的 F命令
按钮
方法:F↙→观察当前模式 (是否修剪? 圆 角半径?)→R ↙→输值↙→选对象 指定角 的两边 单击 若倒多个角 P倒 多段线 U倒 直线
Cad-6、绘图工具及修改工具
1、矩形 绘图→矩形菜单命令 单击绘图工具栏中的 按钮 rec命令 ⑴以指定角点方式绘制矩形 方法: rec↙ →指定第一个角点 单击左键→指定另 一个角点 单击/输值@x,y ↙ ⑵以指定尺寸方式绘制矩形 方法: rec↙ →指定第一个角点 单击左键→d↙ → 输入长度X ↙ →输入宽度Y ↙ ⑶使用“L”命令绘制矩形
⑷绘制圆角矩形或倒角矩形
方法:rec↙→选择方式 倒角(C)/圆角(F) ↙→指定两个倒角距离/圆角半径R ↙→单 击矩形起点→移动鼠标→单击另一点/输值 @x,y↙
2、删除 修改→删除菜单命令 单击修改工具栏中 按钮线显示)↙
CAD常用命令大全

CAD常用命令一、绘图工具栏中的绘图命令(英文名)及命令快捷键1、直线(line) L4、多段线(pline)PL:1)圆弧:将弧线段添加到多段线中。
2)闭合:在当前位置到多段线起点之间绘制一条直线段以闭合多线段。
3)半宽:指定宽多段线线段的中心到其一边的宽度。
4)取消:U。
删除最近一次添加到多段线上的直线段5)长度:以前一段线段相同的角度并按指定长度(也可用鼠标指定角度方向、长度)绘制直线段。
如果前一线段为圆弧,AutoCAD 将绘制一条直线段与弧线段相切。
6)宽度:指定下一条直线段的宽度。
5、多边形(polygon)POL:(有3到1024条等长边的封闭多线段)6、矩形(rectang)REC:1)倒角:2)圆角:3)宽度:指定矩形线的宽度。
7、圆弧(arc)A:默认下有三种画法(共11种画法)常用的画法是:起点、端点、方向。
圆(circle)C:默认下有三种画法。
8、样条曲线(spline)SPL11、创建块 (block)B:1)必须给新建的块起名字。
2)必须指点拾取点(移动时鼠标的所持点)。
12、点(point)PO:“点样式”的命令:ddptype13、图案填充(bhatch)H14、面域(region)REG:面域是以封闭边界(选择对象必须是封闭环)创建的二维封闭区域。
它们必须共面,即在同一平面上。
二维物体布尔运算(并集、交集、差集)之前必须进行面域。
15、A—多行文字(mtext)MT\DT:“文字样式”的命令:style16、射线RAY17、圆环DO1)内径。
2)外径。
(内外径之间是实体)二、修改工具栏中的修改命令(英文名)及命令快捷键:1、删除(erase)E:输入E后回车或者空格键即可删除所选。
2、复制(copy)CO:输入CO后回车或者空格键。
3、镜像(mirror)MI:镜像发生时,对象会按照轴对称规则进行,结果为被反转或倒置的图像。
(指给物体照镜子一样复制过来)4、偏移(offset)O:创建同心圆、平行线和等距曲线。
3dmax教程

第一章一:3dmax简介和安装•3dmax是autodesk公司下的discreet公司推出的三维动画制作软件。
•是一个三维建模,动画制作,渲染软件。
•主要应用于角色动画,室内外效果图,游戏开发,虚拟现实等。
二:3dmax的界面组成和优化三,视图控制使用视图控制区工具从不同角度观察物体举例说明各个视图的使用四,标准基本体最简单的三维建模方法,利用3dmax现成的三维物体堆成我们需要的模型。
知识点:1,熟悉3dmax的10个标准基本体2,掌握在各个视图区修改创建模型3,移动,缩放工具的使用4,G键,隐藏网格例1:装饰品1,创建长方体2,创建圆环,启用切片:90-270,利用缩放工具调整高度3,圆柱体4,球体例2:茶几学习使用精确的尺寸来创建模型,ctrl加选,alt减选。
1,单位设置mm2,长方体,长800,宽1300,高103,复制长方体,修改长宽高500,900,105,圆柱体,半径75,高480五,扩展基本体知识点:1,熟悉3dmax提供的扩展基本体2,角或边分段越多,角边越圆滑3,f4面分段显示4,旋转,缩放,对齐工具的使用例1,沙发单位设置为mm第一步:扩展基本体----切角长方体,顶视图拖出,参数设置:圆角分段=5(分段越多越圆滑)y=500,x=1500,z=160,圆角=20第二步:前视图,复制出坐垫,x=500,圆角=50 ,摆好位置第三步:复制出另外两个坐垫第四步:顶视图,拖出扶手,设置参数y=500,x=160,圆角=20,调整位置,复制出另外一个第五步:顶视图,拖出靠背,设置参数y=160,x=1820,圆角=20,调整位置例2,床头柜单位设置为mm第一步,标准基本体-----长方体,顶视图拖出柜体,参数设置y=x=500,z=600第二步,扩展基本体------切角长方体,顶视图拖出柜体顶部,参数设置:圆角分段=5,前视图调整位置第三步,顶视图拖出抽屉面,前视图左视图调整位置第四步,复制出一个抽屉面,调整位置,修改高度第五步,扩展基本体------软管,前视图拖出拉手,前,左视图中调整位置,Z键放大显示所选对象第六步,修改参数,周期数=1,缩小直径高度第七步,前视图,复制另外一个拉手。
cad教程 第6章

多段线:在二维多段线的直角边间修倒角。 多段线:在二维多段线的直角边间修倒角。 距离:指定第一个和第二个倒角距离。默认情况下, 距离:指定第一个和第二个倒角距离。默认情况下,倒角距离 为0,此时被修倒角的对象将被修剪或延伸,直到它们相交。 ,此时被修倒角的对象将被修剪或延伸,直到它们相交。 角度:确定第一个倒角距离和角度。 角度:确定第一个倒角距离和角度。 修剪:设置倒角后是否保留源倒角边。 修剪:设置倒角后是否保留源倒角边。 方式:可在“距离” 方式:可在“距离”和“角度”两个 角度” 选项之间选择一种倒角方式。 选项之间选择一种倒角方式。 多个:连续对多个对象倒角。 多个:连续对多个对象倒角。
对于没有端点的图形对象(如圆、椭圆、图块、文本等) 对于没有端点的图形对象(如圆、椭圆、图块、文本等)的 拉伸,若其特征点(如圆心)在选择窗口之外,则拉伸后该 拉伸,若其特征点(如圆心)在选择窗口之外, 图形仍然保持原位不动;若其特征点在选择窗口之内, 图形仍然保持原位不动;若其特征点在选择窗口之内,则拉 伸后该图形将移动 。
给图形修倒角
6.7 圆角
要执行圆角命令,可单击“修改”工具栏中的“圆角”工具, 要执行圆角命令,可单击“修改”工具栏中的“圆角”工具, 选择“修改” 圆角 菜单,或在命令行中输入F命令 圆角” 命令。 选择“修改”>“圆角”菜单,或在命令行中输入 命令。执行圆 角命令时,系统将给出如下相关提示: 角命令时,系统将给出如下相关提示: 当前设置:模式=修剪,半径=0.0000 当前设置:模式=修剪,半径= 选择第一个对象或 [ 放弃 (U)/ 多段线 (P)/ 半径 (R)/ 修剪 )/ )/ )/ )/多个 )]: (T)/多个(M)]: )/多个( )]
6.6 倒角
使用倒角命令( 使用倒角命令(CHAMFER)可以对两个非平行的对象修 ) 倒角。要执行倒角命令,可单击“修改”工具栏中的“倒角” 倒角。要执行倒角命令,可单击“修改”工具栏中的“倒角” 工具,选择“修改” 倒角 菜单,或在命令行中输入CHA命 倒角” 工具,选择“修改”>“倒角”菜单,或在命令行中输入 命 执行倒角命令后,系统将给出如下相关提示。 令。执行倒角命令后,系统将给出如下相关提示。
绘图命令

绘图命令一、点两个考点:1、设置点的样式和大小:设置——点样式2、绘制定数分点和定距等分点。
注意:输入的是等分数,而不是绘制点的个数,所以如果将所选对象分成N份,则实际生成N-1个点。
放置点的起始位置从离对象选取较近的端点开始。
4、(C)Point点命令不可以?A、绘制单点或多点B、定距等分直线、圆弧或曲线C、等分角D、定数等分直线、圆弧或曲线二、直线直线命令的考点:1、Line可以绘制一系列首尾相连的直线。
2、刚绘完一条直线,直接按enter,可再次重复直线命令,如再次按ENTER可以从上一次绘制的线段端点开始绘制新的线段。
3、执行绘图命令的过程,如第一点输入@,则从上一条命令的终点处画图。
4、若最后绘制的是一个圆弧,启动LINE命令按ENTER可将从圆弧的端点开始画直线,且与圆弧相切。
30、(A)直线命令“Line”一次能画一条直线A、但不能同时画连续的多段直线B、也能同时画连续的多段直线,还能画圆弧C、也能同时画连续的多段直线,但不能形成封闭的线框D、同时也能画连续的多段直线,但不能画圆弧29、(B)刚刚结束绘制了一直线,现在直接回车两次,结果是?A、直线命令中断B、以直线端点为起点绘制直线C、以圆弧端点为起点绘制直线D、以圆心为起点绘制直线33、(C)刚刚绘制了一圆弧,然后点击直线按钮,直接回车或鼠标右键,结果是?A、以圆弧端点为起点绘制直线,且过圆心B、以直线端点为起点绘制直线C、以圆弧端点为起点绘制直线,且与圆弧相切D、以圆心为起点绘制直线N2、(A)如图执行命令的过程,将会得到的结果是?A、上一条命令的终点画一条线段到(1,1)B、一条命令的终点相对移动的距离为(1,1)C、从(0,0)画一条线段到(1,1)D、从(1,1)画一条线段到@N3、(B) 打开图形文件C20709.DWG,从两圆心作直线,从小圆心开始的直线角度为30°,从大圆心开始的直线角度为120°,两直线交点为?下载支持文件支持文件目录:C:\449104-3\13A、744.76,816.16B、1079.64,1009.50C、1188.59,820.80D、1070.64,1099.5014、(C)图形中三角形最底侧边长是?A、55.0549B、72.0000C、88.3183D、86.318330、(C)图形中另一直角边长度为?A、57.23B、50.23C、51.23D、47.50三、圆圆的主要考点有:1、绘制圆的默认方式是:指定圆心和半径2、通过三点法绘制三角形的外接圆3、通过相切、相切、半径画圆4、通过相切、相切、相切画圆11、(B)一个圆的面积为12345,其半径为?A、125.372B、62.686C、31.343D、393.8678 作题步骤:(用计算器计算)N0、打开图形文件C30203.DWG,绘制三角形的外接圆和内切圆,半径是多少?A、317.08,129.08B、317.88,120.08C、1992.29,811.00D、129.08,317.08四、圆弧1、当输入圆心角为正数时,圆弧逆时针方向绘制,当输入的圆心角为负数时,圆弧沿顺时针绘制。
3DOne简易操作教程

3DOne简易操作教程(1):操作界面篇自从中小学3D打印课程开展后,应该使用什么样的3D设计软件进行教学,成为人们关注的热点。
专为中小学教育开发打造的3D设计软件--3DOne,致力于学生思维能力的提高,实现创新素质教育的发展。
因此,3DOne具备简单易用的程序环境,支持专业级的涂鸦式平面草图绘制,可进行丰富实用的3D实体设计,提供多种多样的显示控制,还能通过内嵌于软件的社区网站,下载3D打印模型。
3DOne将这些强大的功能,与简单易用的程序环境相结合,使得孩子们更易上手。
接下来,本文先带大家了解3DOne的操作界面,你只要花点点时间,就能看懂组成操作界面的这9大部分,快速实现入门:图一:3DOne操作界面1.主菜单(如图一数字1)1) 新建:点击新建,建立一个案例进行设计2) 本地磁盘:用于打开存储在本地磁盘中的案例,其默认格式是Z13) 输入:导入第3方格式,包括Z3PRT、IGES、STP、STL这4种格式4) 保存:保存编辑完成后的案例到本地磁盘和云盘,其默认格式是Z15) 另存为:把案例另存到另一个文件,默认格式是Z16) 输出:导出案例,导出格式支持IGES、STP、STL、JPEG、PNG以及PDF7) 快速撤销、重做命令:对错误操作进行撤销、重做2. 标题栏(如图一数字2)1)标题栏用于显示当前编辑的案例名称3. 帮助和授权(如图一数字3)1) 快速提示:提供快速提示以便进行下一步操作2) 许可管理器:打开许可管理器进行许可授权管理3) 关于:显示软件版权归属,版本号和用户目录等信息4.主要命令工具栏(如图一数字4)1) 基本实体:六面体、球体、圆柱体、圆锥体、椭球体2) 绘制草图:矩形、圆形、椭圆、正多边形、直线、圆弧、多段线…3) 编辑草图:圆角、倒角、单击裁剪、修剪/延伸…4) 特征造型:拉伸、拔模、扫掠…5) 特殊功能:曲线分割、实体分割、抽壳、圆柱折弯…6) 基础编辑:移动、缩放、阵列、镜像…7) 组合编辑:将不同的形状进行组合8) 测量距离:测量两点之间的距离9) 材质渲染:为材质加上渲染效果5. XY平面网格(如图一数字5)平面网格帮助用户进行位置确定,可以选择关闭或者显示。
CAD教程第4章-平面图形编辑命令

CAD教程第4章-平面图形编辑命令在绘图过程中,经常需要调整图形对象的位置、形状等。
AutoCAD 提供了功能强大的编辑命令,可以对图形进行删除、移动、复制、旋转、拉伸、镜像、倒角、圆角、修剪、阵列等操作,还提供了利用图形对象的关键点快速移动、复制、旋转、拉伸等功能。
熟练地掌握这些编辑命令,可以使图形的编辑十分方便、快捷,大大提高绘图的效率。
图形编辑命令的输入方法有三种: 1 、【修改】工具栏、2 、【修改】下拉菜单、3 、键盘输入编辑命令的英文名。
一、选择编辑对象的方式输入一条编辑命令之后,应选择编辑对象,系统通常会有如下提示:选择对象:这时光标会变成小方块形状。
可以利用下面介绍的任一种方式选择编辑对象,被选中的实体对象以“醒目”的方式 ( 虚线 ) 显示。
AutoCAD 提供了多种选择对象的方式.主要有以下几种:1 .拾取方式用光标拾取一个实体。
这种方式只能逐个选择实体。
若选取的实体具有一定的宽度,要单击边界上的点。
2 .窗口方式用从左到右形成一个矩形窗口的方式选择实体,凡在窗口内完全被包围的实体即被选中,因此一次可以选取多个实体。
3 .交叉窗口方式用从右到左形成一个矩形窗口的方式选择实体,凡在窗口内完全被包围的实体即被选中中,因此这种方式选取的范围更大。
以上三种方式是系统默认的选择方式。
在“选择对象:”提示下,用光标拾取一点,若选中了一个实体,即为第一种方式,系统提示继续选择对象;若未选中对象(拾取点在屏幕的空白处 ) ,则拾取点自动成为第二或第三种方式矩形窗口的第一个角点,系统提示“指定对角点”。
若第二角点在第一角点的右面,则为第二种方式,矫形窗口显示为实线;否则,为第三种方式,矩形窗口显示为虚线。
4 .全选方式在“选择对象:”提示下键入 ALL (回车),选取不在已锁定或已经冻结层上的图中所有的实体。
5 .取消选择方式在“选样对象:”提示下,键入 Undo( 回车 ) 将取消最后一次进行的对象选择操作 .6 .结束选择方式在“选择对象:”提示下,直接用回车响应,结束对象选择操作,进入指定的编辑操作 .•基本编辑命令•1 、删除命令在绘图过程中,使用删除命令 , 可以删除错误的或不需要的图形对象。
autocad判断题

1. 判断题
(1) 用AutoCAD 2009进行机械制图时,AutoCAD 2009基本满足机械制图对线型的要求。(√)
(2) 用AutoCAD绘机械图时,既可以直接设定绘图线宽,也可以用颜色表示不同的线宽,通过打印设置来设定输出线宽。(√)
(6) 用拉伸命令(STRETCH命令)也可以在一定条件下移动对象。(√)
(7) 创建倒角时,对两条边的倒角距离可以不一样。(√)
(8) 创建倒角和圆角后,通过设置既可以修剪掉多余的边,也可以保留这些边。(√)
(9) 在绘图窗口中双击某一图形对象,AutoCAD一般会自动打开【特性】选项板,并在该选项板中显示出该对象的特性。(√)
(10) 同一幅图形中可以有不同的打印设置,即可以用不同的输出设备、按不同的比例等设置输出图形。(√)
1. 判断题
(1) 用AutoCAD 2009绘制三维图形时,只能在它提供的三维建模界面中进行。(×)
(2) AutoCAD 2009三维建模界面与经典工作界面的主要区别是三维建模界面中没有显示菜单栏和工具栏,但提供了功能区。(√)
(7) 根据包含角绘制圆弧时,包含角有正、负之分。(√)
(8) 用RECTANG命令绘制的矩形和用POLYGON命令绘制的正多边形均属于多段线对象。(√)
(9) 利用多段线可以绘制机械制图中的箭头。(√)
(10) 利用样条曲线可以绘制机械制图中的波浪线。(√)
(1) 启动捕捉模式后,可使光标按设定的步距移动。(√)
(5) AutoCAD样板文件只能存放在AutoCAD安装目录下的Template文件夹中。(×)
基本绘图和编辑命令

基本绘图和编辑命令【教学内容】➢点绘图命令➢直线、多线、多段线和构造线绘图命令➢矩形和正多边形绘图命令➢圆、圆弧、椭圆、椭圆弧和圆环绘图命令➢图案填充绘图命令➢删除编辑命令➢复制、镜像、阵列和偏移编辑命令➢移动和旋转编辑命令➢缩放、拉伸和拉长编辑命令➢修剪和延伸编辑命令➢打断、合并和分解编辑命令➢倒角和圆角编辑命令➢夹点编辑命令➢对象特性编辑命令【教学重点与难点】➢直线、多线、多段线和构造线绘图命令➢矩形绘图命令➢圆、圆弧绘图命令➢图案填充绘图命令➢复制、镜像、阵列和偏移编辑命令➢移动和旋转编辑命令➢缩放、拉伸和拉长编辑命令➢修剪和延伸编辑命令➢夹点编辑命令➢特性编辑命令2.1 实例1------“点”、“直线”绘图命令例2-1应用“点”和“直线”绘图命令绘制如图所示储物柜平面图。
图储物柜平面图绘图步骤分解:1.用“直线”绘图命令绘制完成储物柜平面图外轮廓线。
“直线”绘图命令是指绘制具有起点和终点的线段。
直线是建筑绘图中最简单、最基本的图形对象。
建筑工程制图中常用于绘制轴线、墙线等。
常用“直线”绘图命令启动方式如下:①命令行:LINE或L↙②下拉菜单:“绘图”→“直线”③功能区:“默认”选项卡→“绘图”面板→“直线”2.设置“点样式”。
常用“点样式”命令启动方式如下:①命令行:DDPTYPE↙②下拉菜单:“格式”→“点样式”3.用“点”绘图命令的“定数等分”三等分直线AB、用“定距等分”将直线CD分为每段长度为600mm的三条线段。
在AutoCAD 2015中,可以通过“单点”、“多点”、“定数等分”和“定距等分”4种方法创建点对象。
常用“点”绘图命令启动方式如下:①命令行:POINT或PO ↙(只能绘制单点)②下拉菜单:“绘图”→“点”(可以绘制单点、多点、定数等分点和定距等分点)③功能区:“默认”选项卡→“绘图”面板→“多点”或“定数等分”或“定距等分”(1)“定数等分”三等分直线AB操作步骤如下:命令: _divide选择要定数等分的对象: //点选直线AB输入线段数目或 [块(B)]: 3 //输入数字3↙,如图2-6所示图2-6“定数等分”直线AB 图2-7“定距等分”直线CD(2)“定距等分”等分直线CD操作步骤如下:命令: _measure选择要定距等分的对象: //点选直线CD(此操作点选的是直线CD左端)指定线段长度或 [块(B)]: 600 //输入数字600↙,如图2-7所示4.用“直线”绘图命令连接对应点后,删除图形中的点即可绘制完成储物柜平面图。
Creo3.0二维草图设计-同步操作-第二章

拐角矩形 中心矩形
斜矩形 平行四边形
2.2.8 绘制点、中心线和坐标系
多宝玲珑屋
在Creo中,点、中心线和坐标系都分为两种:一种是基准点、中心线和坐标系, 另一种是构造点、中心线和坐标系。
“基准”面板
绘制圆心点
创建参考坐标系
绘制构造点、中心线和坐标系工具
2.2.9 绘制样条曲线
多宝玲珑屋
样条曲线是指利用给定的若干个控制点拟合出的一条光滑曲线,因其采用的是近 似的拟合方法,能够很好地满足工程需求,所以得到了较为广泛的应用。在 Creo3.0的草图环境中创建样条曲线,可以单击“样条”按钮 , 然后在绘图 区中依次指定样条曲线的起点、各控制点和终点,并按下鼠标中键,即可完 成样条曲线的绘制。
“粘贴”操控板
图2-103 复制与粘贴操作效果
2.6 检查草图
重叠几何和突出显示开放端 着色封闭环
多宝玲珑屋
2.6.1 重叠几何和突出显示开放端
多宝玲珑屋
利用这两个工具可以将草图中相应图元顶点,或具有重叠关系的图元对象进行加 亮显示,有助于查找形成开放或重叠图形的草图图元,便于图形的修改。
加亮显示重叠几何和开放端点
当草图图形绘制好后,尺寸标注即自动产生。自动标注的尺寸称为“弱尺寸”, 这些标注“弱尺寸”的草图对象一般无法满足设计要求。因此需要利用系统 提供的尺寸标注工具,对草图对象进行合适的尺寸标注,从而创建满足设计 要求的草图。
标注基本尺寸 标注特殊尺寸 编辑标注尺寸
2.3.1 标注基本尺寸
多宝玲珑屋
4. 标注样条曲线
在标注样条曲线时,必须首先标注其两个端点的尺寸。当然也可以为样条曲线的 端点或插值点来增加其他尺寸标注。
标注基线
标注样条曲线
绘制矩形、修改圆角和倒角

三河职教中心教案纸教学方法教学过程教学内容,教师活动师生双边活动(学生活动)时间分配(分钟)组织教学开机,清点人数 1绘制矩形一、知识回顾二、分析图形,导入新课由学生观察左侧图形,思考使用那些命令可以完成外轮廓的绘制学生根据自己的方法上机绘制轮廓线25根据同学们所分析的,大家知道上述图形的轮廓线有直线和圆弧构成,根据以前的知识可知用多段线能够很好的完成的这个图形。
但是在绘制过程中,同学也发现了绘制的繁琐。
今天我们学习一种的新的方法来完成这个轮廓线。
仔细观察图形可以看出,轮廓线非常接近矩形,只是四角被圆弧化了。
在AutoCAD中提供了矩形(rectang)命令用来绘制矩形,还提供了圆角(Fillet)命令可以将矩形的角处理成圆滑的弧。
什么是圆角?圆角就是利用指定半径的圆弧光滑的连接两个对象,即用指定的圆弧与原有的对象相切。
可连接的对象包括直线、多段线、样条线、圆或圆弧等。
下面我们来学习一下这两个命令三、命令讲解(一)绘制矩形命令1.命令功能:绘制矩形2.命令启动方法:✓菜单命令:【绘图】-→【椭圆】✓面板:“绘图”面板上的“矩形”按钮✓命令:RECTANG或简写REC3.绘制方法①指定矩形的对角点坐标,系统根据坐标生成相应的矩形例:绘制上边轮廓线为长65,宽40的矩形执行过程:命令:_rectang //启动矩形命令指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]://单击合适位置确定一个对角点的位置指定另一个角点或 [面积(A)/尺寸(D)/旋转(R)]: @65,-40 //根据矩形的尺寸确定矩形另一个对角点的位置,输入相对直角坐标;也可以用对角线的相对极坐标。
例如:绘制一个对角线长50,与水平成30度角的矩形②根据矩形的面积确定矩形,此方法适用于知道面积和其中一个边长例:绘制上边轮廓线为面积2700的矩形教师边操作边讲解学生自己操作2132✓“旋转(R)”选项的功能“旋转”可以绘制与水平成一定角度的矩形,其他与前面讲解的相同例:绘制右侧的图形命令: _rectang指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]://单击合适位置确定一个角点的位置指定另一个角点或 [面积(A)/尺寸(D)/旋转(R)]: r //选择“旋转”选项指定旋转角度或 [拾取点(P)] <315>: -45 //输入旋转角度,逆时针为正;顺时针为负指定另一个角点或 [面积(A)/尺寸(D)/旋转(R)]: d指定矩形的长度 <60.0000>:指定矩形的宽度 <45.0000>:指定另一个角点或 [面积(A)/尺寸(D)/旋转(R)]:4.选项说明✓圆角(F):指定矩形各顶点的倒圆角半径例:绘制前面图形的轮廓线命令: _rectang指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]: f指定矩形的圆角半径 <0.0000>: 3 //输入圆弧半径指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]:指定另一个角点或 [面积(A)/尺寸(D)/旋转(R)]: d指定矩形的长度 <60.0000>:指定矩形的宽度 <45.0000>: 教师对学生的总结结果进行总结教师边操作边讲解学生上机练习324指定另一个角点或 [面积(A)/尺寸(D)/旋转(R)]:✓倒角(C):指定矩形各顶点倾斜角的大小什么是倒角?也叫倒斜角。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
教师边操作边讲:“选择第一个对象”时选择“多个(M)”,注意观察
学生打开配套光盘中的“4-1.dwg”,设置倒角半径为0,观察操作结果
学生随意画一个多段线图形,然后进行倒圆角操作
学生自己根据课本提示找到这几种方法
(4).修剪(T):指定倒圆角操作后是否修剪对象。
例:课本图4-2右侧图显示在倒圆角是不删除多余的对象
操作过程:
命令: _fillet
当前设置:模式=修剪,半径= 50.0000
选择第一个对象或[放弃(U)/多段线(P)/半径(R)/修剪(T)/多个(M)]: t
输入修剪模式选项[修剪(T)/不修剪(N)] <修剪>: n
仔细观察图形可以看出,轮廓线非常接近矩形,只是四角被圆弧化了。在AutoCAD中提供了矩形(rectang)命令用来绘制矩形,还提供了圆角(Fillet)命令可以将矩形的角处理成圆滑的弧。
什么是圆角?圆角就是利用指定半径的圆弧光滑的连接两个对象,即用指定的圆弧与原有的对象相切。可连接的对象包括直线、多段线、样条线、圆或圆弧等。
倒角(C):指定矩形各顶点倾斜角的大小
什么是倒角?也叫倒斜角。就是用一条斜线连接两个对象
命令: _rectang
指定第一个角点或[倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]: c
指定矩形的第一个倒角距离<0.0000>: 5
指定矩形的第二个倒角距离<5.0000>: 5
指定第一个角点或[倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]:
例如:绘制一个对角线长50,与水平成30度角的矩形
②根据矩形的面积确定矩形,此方法适用于知道面积和其中一个边长
例:绘制上边轮廓线为面积2700的矩形
执行过程:
命令: _rectang
指定第一个角点或[倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]://单击合适位置确定一个角点的位置。
指定另一个角点或[面积(A)/尺寸(D)/旋转(R)]: a//选择可选项“面积”
输入以当前单位计算的矩形面积<100.0000>: 2700//输入矩形的面积
计算矩形标注时依据[长度(L)/宽度(W)] <长度>: l//面积可选项中有两个隐含选项
说明:“计算矩形标注时依据[长度(L)/宽度(W)] <长度>”选择下面输入的数据是作为矩行的长度还是宽度值
输入矩形长度<10.0000>: 60
指定圆角半径<0.0000>: 3//设置当前圆弧的半径值为3
选择第一个对象或[放弃(U)/多段线(P)/半径(R)/修剪(T)/多个(M)]://选择要用圆弧连接的两条边中的第一个
选择第二个对象,或按住Shift键选择要应用角点的对象://选择两条边中第二个
刚才的操作只能处理一个角点,也就是只能处理两个对象连接,修改完毕命令自动退出。但是矩形有四个对角点,即当相同操作需要执行多次时,可以选择选项“多个(M)”
指定矩形的圆角半径<0.0000>: 3//输入圆弧半径
指定第一个角点或[倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]:
指定另一个角点或[面积(A)/尺寸(D)/旋转(R)]: d
指定矩形的长度<60.0000>:
指定矩形的宽度<45.0000>:
指定另一个角点或[面积(A)/尺寸(D)/旋转(R)]:
2.命令讲解
例:上边的轮廓线还可以用另外一种方法来完成
(1)先画一个长65,宽40的矩形
(2)对矩形进行倒圆角操作
操作过程:
命令:命令: _fillet
当前设置:模式=修剪,半径= 0.0000//显示命令当前设置情况
选择第一个对象或[放弃(U)/多段线(P)/半径(R)/修剪(T)/多个(M)]: r//选择“半径”选项,设置圆弧的半径。如果前面的当前设置符合要求可以不设置
教学内容,教师活动
师生双边活动
(学生活动)
时间分配
(分钟)
组织教学
开机,清点人数
1
绘制矩形
一、知识回顾
二、分析图形,导入新课
根据同学们所分析的,大家知道上述图形的轮廓线有直线和圆弧构成,根据以前的知识可知用多段线能够很好的完成的这个图形。但是在绘制过程中,同学也发现了绘制的繁琐。今天我们学习一种的新的方法来完成这个轮廓线。
命令:_rectang //启动矩形命令
指定第一个角点或[倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]://单击合适位置确定一个对角点的位置
指定另一个角点或[面积(A)/尺寸(D)/旋转(R)]: @65,-40 //根据矩形的尺寸确定矩形另一个对角点的位置,输入相对直角坐标;也可以用对角线的相对极坐标。
指定第一条直线的倒角长度<2.0000>: 5
指定第一条直线的倒角角度<60>:
选择第一条直线或[放弃(U)/多段线(P)/距离(D)/角度(A)/修剪(T)/方式(E)/多个(M)]:
选择第二条直线,或按住Shift键选择要应用角点的直线:
注意:此处的角度是斜线与第一条选择的线之间的夹角
方式(E):选择倒角距离方式还是用角度方式修改倒角。
指定另一个角点或[面积(A)/尺寸(D)/旋转(R)]: d
指定矩形的长度<60.0000>:
指定矩形的宽度<45.0000>:
指定另一个角点或[面积(A)/尺寸(D)/旋转(R)]:
说明:倒角距离指的是从顶点开始偏移的距离,第一个倒角距离和第二个倒角距离可以不同
宽度(W):设置矩形边的宽度。可参考多段线宽度理解
指定另一个角点或[面积(A)/尺寸(D)/旋转(R)]: d
指定矩形的长度<60.0000>:
指定矩形的宽度<45.0000>:
指定另一个角点或[面积(A)/尺寸(D)/旋转(R)]:
4.选项说明
圆角(F):指定矩形各顶点的倒圆角半径
例:绘制前面图形的轮廓线
命令: _rectang
指定第一个角点或[倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]: f
三河职教中心教案纸
授课教师
李淑娟
任教学科
AutoCAD
授课时间
授课班级
13秋多媒体、13秋平面设计
授课地点
V7、v5
授课类型
新授课
课题
绘制矩形、修改圆角和倒角
课时
2
教材
从零开始AutoCAD2010建筑制图基础培训教程
数字化辅助教学
网络教室
教学目标
知识目标
能力目标
德育目标
教学重点
教学难点
教学方法
教学过程
例:绘制右侧的图形
命令: _rectang
指定第一个角点或[倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]://单击合适位置确定一个角点的位置
指定另一个角点或[面积(A)/尺寸(D)/旋转(R)]: r//选择“旋转”选项
指定旋转角度或[拾取点(P)] <315>: -45//输入旋转角度,逆时针为正;顺时针为负
多段线(P)
多个(M)
修剪(T)
角度(A)
该选项是使用斜线的偏移距离和斜线与第一条直线的夹角要绘制倒角
例:绘制左侧图形
命令: _chamfer
(“修剪”模式)当前倒角长度= 2.0000,角度= 60
选择第一条直线或[放弃(U)/多段线(P)/距离(D)/角度(A)/修剪(T)/方式(E)/多个(M)]: a
斜角命令的功能和圆角命令的功能相似,只是用一条斜线段而不是圆弧连接两个对象。
(1)选项说明
设置的倒角距离和修剪模式只有在下一次修改时才会改变,否则始终保持上一次设置
距离(D):设定倒角距离。即从顶点开始偏移的距离。若设置为0,或者系统提示“选择第二条直线,或按住Shift键选择要应用角点的直线:”是按shift键的同时单击第二条线,两个对象相交于一点。
3.说明:
(1)圆角半径设置以后,除了下次设置新的半径值,否则原来设置的半径值始终有效。
(2)如果设置半径为0,系统将使被修剪的两个对象相交于一点。也可以在系统显示提示信息“选择第二个对象,或按住Shift键选择要应用角点的对象:”按住shift键单击第二个对象,也会将两个对象相交于一点。
(3).多段线(P):选择多段线后,系统对多段线的每个顶点进行倒圆角操作,不需要选择“多个(M)”。多段线是个这个对象,不能单个选择。
由学生观察左侧图形,思考使用那些命令可以完成外轮廓的绘制
学生根据自己的方法上机绘制轮廓线
教师边操作边讲解
学生自己操作用此种方法绘制矩形
教师边操作边讲解
学生自己操作用此种方法绘制矩形
学生自己根据命令提示窗口中命令提示绘制矩形,总结命令中选项的功能
教师对学生的总结结果进行总结
教师边操作边讲解
学生上机练习
选择第一个对象或[放弃(U)/多段线(P)/半径(R)/修剪(T)/多个(M)]:
选择第二个对象,或按住Shift键选择要应用角点的对象:
注意:在修剪选项中还有隐含命令选项
二、倒斜角
1.命令启动方法:
菜单:【修改】【倒角】
面板:“修改”面板上的“倒角 ”按钮
命令:CHAMFER或简写CHA
2.命令讲解
指定另一个角点或[面积(A)/尺寸(D)/旋转(R)]: d//选择“尺寸”选项
指定矩形的长度<60.0000>://输入矩形的长度
指定矩形的宽度<45.0000>://输入矩形的宽度
指定另一个角点或[面积(A)/尺寸(D)/旋转(R)]://确定矩形的准确位置
