滑动变阻器的限流式和分压式接法（一）滑动变阻器在电路中的两种接法：1．通过改变变阻器电阻来改变电路中的电流，以控制电路中的电流——限流式；如图1所示，当滑动头P 从右端向左移动过程，滑动变阻器电阻逐渐减小，电路中的电流逐渐增大，变阻器起控制电路电流作用。
注意：实验开始时应使滑动变阻器连入电路的电阻最大。
2．通过变阻器改变电阻来改变用电器两端的电压，起调压器的作用——分压式。
如图2所示，电阻R 与变阻器左边电阻并联,用电器与左边电阻的电压相等，改变P 的位置改变用电器R 两端电压，实现调制电压作用。
（二）两种电路选取： 1．两种电路的比较：⑴分压电路的电流和电压调节范围都大于限流电路的调节范围。
⑵在电源滑动变阻器和用电器一定的条件下，限流电路消耗的电能小于分压电路消耗的电能。
2．选择原则：由于限流式电路能节约能源，一般情况下优先选择限流式接法（以提高电路效率）。
例：在如图所示电路，已知U =5V ，通过变阻器AB 连成分压式电路向小灯泡L 供电，电灯L 上标有“2.5V 、25Ω”字样。
求： ⑴为使小灯泡正常发光且上述电路的效率达到40%， 应如何选择变阻器的额定电流和电阻值。
⑴限流式接法⑵分压式接法⑵变阻器如何连接才能使电路的效率达到最大？最大效率为多少？但在下列几种情况下，必须选择分压式连接方式：①当滑动变阻器全电阻远小于被测电阻时，且实验要求电压（电流）的变化范围较大；②明确要求某部分电路的电压从零开始变化；例：测定小灯泡的伏安特性曲线。
③若采用限流接法，电路中的最小电流仍超过用电器的额定电流。
例：用伏安法测金属电阻R x（约为5Ω）的值，已知电流表内阻为1Ω，量程为0.6A，电压表内阻为几kΩ，量程为3V，电源电动势为9V，滑动变阻器的阻值为0～6Ω，额定电流为5A，试画出测量R x的原理图。
3．几点说明：⑴对实验器材和装置的选择，应遵循的几条主要原则：①安全性原则②准确性原则③方便性原则④经济性原则⑵分压电路中，在通过变阻器实际电流小于变阻器额定电流（或电压）的条件下，尽量选用变阻器总阻值小的变阻器做分压电路使用。
滑动变阻器的限流式和分压式接法
滑动变阻器的限流式和分压式接法课前预习（一）滑动变阻器在电路中的两种接法：1．通过改变变阻器电阻来改变电路中的电流，以控制电路中的电流——限流式；如图1所示，当滑动头P 从右端向左移动过程，滑动变阻器电阻逐渐减小，电路中的电流逐渐增大，变阻器起控制电路电流作用。
注意：实验开始时应使滑动变阻器连入电路的电阻最大。
如图1所示，为保证电路安全，滑动变阻器的滑片P 应先置于何处左端还是右端？答2．通过变阻器改变电阻来改变用电器两端的电压，起调压器的作用——分压式。
如图2所示，电阻R 与变阻器左边电阻并联,用电器与左边电阻的电压相等，改变P 的位置改变用电器R 两端电压，实现调制电压作用。
如图2所示，为保证电路安全，滑动变阻器的滑片P 应先置于何处左端还是右端？答（二）两种电路的特点及选取：1．电压和电流的调节范围⑴限流式接法 电压范围：U U R R R p ~+； 电流范围：RU R R U p ~+。
（上式中：R 为用电器的电阻，R p 为滑动变阻器的全电阻。
）可见：限流电路的调节范围与R p 有关。
在电源电压U 和用电器电阻R 一定时，R p 越大，用电器上电压和电流的调节范围也越大；当R p 比R 小得多时，用电器上的电压和电流的调节范围都很小。
⑵分压式接法 电压范围：U ~0 ； 电流范围：RU ~0。
可见：分压式接法的电压和电流的调节范围与滑动变阻器Rp 无关。
2．两种电路的比较：⑴限流式接法⑵分压式接法⑴分压电路的电流和电压调节范围都大于限流电路的调节范围。
⑵在电源滑动变阻器和用电器一定的条件下，限流电路消耗的电能小于分压电路消耗的电能。
3．选择原则：由于限流式电路能节约能源，一般情况下优先选择限流式接法（以提高电路效率）。
但在下列几种情况下，必须选择分压式连接方式：①当滑动变阻器全电阻远小于被测电阻时，且实验要求电压（电流）的变化范围较大；②明确要求某部分电路的电压从零开始变化；③若采用限流接法，电路中的最小电流仍超过用电器的额定电流。
11.3.2 滑动变阻器限流式和分压式接法 高二上学期物理人教版(2019)必修第三册
R
（1）分压式接法时，若R>>R0，调节电压或电流时，实际操作方便吗？ （2）若R<<R0，调节电压或电流时实际效果如何？
所以当R、R0阻值接近，包括R<<R0时，分压式接法，既操作方便，调节 效果也明显。
五.两种接法特点及选择
R
R0
R0 R
（1）限流式接法： ①优缺点：能耗少，电路简单，但调压范围小(U’~U)， ②R与R0接近时用限流式接法。 （2）分压式接法：
分压式接法会用到三个接线柱ABC或ABD，即“两下一上”。
二.滑动变阻器的限流式和分压式接法 1.限流式接法：被控电路元件和滑动变阻器直接串联，相当于被控元件 电阻增大，从而限制电流大小。
R
R0
2.分压式接法：被控电路元件和滑动变阻器部分或全部电阻并联，从
而元件分得变阻器上的部分或全部电压。
R0 R
补充-限流式与分压式接法
一.滑动变阻器结构PCDRAB
1.A、B是绕在绝缘棒上的电阻丝两端点，AB间电阻为滑动变阻器的总电阻。 2. C、D是金属杆的两个端点，能过滑片P与把金属杆与金属丝接。 3. ABCD为接线柱可接导线，P是滑片不能接导线 4.限流式接法为AB和CD各接一条导线，即“一上一下”，
3.滑动变阻器作用：无论何种接法，其作用都是对与之相连接的电路 元件起保护、调节和控制作用。
三.两种接法的调压范围
如图所示，把以下两种电路接在电压为U的电路两端，通过调节滑动变
阻器，求R0上得到的电压U ’的范围。
U’
U’
R
R0
U
R在最左端：U '
R
U R0
R0
R在最右端：U ' U
高三物理复习：控制电路的选择
（限流和分压） 电学实验仪器选择的一般方法
控制电路的选择
1.限流式接法和分压式接法的区别
方式 内容
限流式接法
电路图
负载R 上电压 调节范 围 负载R 上电流 调节范 围 闭合S 前滑片 位置
≤U≤E ≤I≤ b端
分压式接法
0≤U≤E 0≤I≤
a端
例1. 一只小灯泡,标有“3 V 0.6 W”字样,现用下面给出
答案：（1）R1 （2）连线如图所示。
控制电路的选择
2.两种接法的选择
①两种接法的一般适用条件
a.限流式接法适合测量阻值小的电阻(跟 滑动变阻器的总电阻相比相差不多或比 滑动变阻器的总电阻还小)。
b.分压式接法适合测量阻值较大的电阻( 一般比滑动变阻器的总电阻要大)。
控制电路的选择
2.两种接法的选择
(2)在下面的虚线框内画出你所设计的实验电路图(尽量
减小实验误差)
【答案】(1)外接 分压式 (2)如图所示
例2．为测量“12 V 5 W”的小电珠在不同电压下的功率,给定了以下器 材: 电源:12 V,内阻不计; 电流表:量程为0~0.6 A、0~3 A,内阻约为0.2 Ω; 电压表:量程为0~3 V、0~15 V,内阻约为15 kΩ; 滑动变阻器:0~20 Ω,允许通过的最大电流为1 A; 开关一个,导线若干,实验要求加在小电珠上的电压可从零开始调节。
(2)根据电路中可能出现的电流或电压范围选择滑动变阻器。 注意流过滑动变阻器的电流不超过它的额定值,对高阻值的 变阻器,如果滑片稍有移动,使电流电压有很大变化的,不宜 采用。
(3)应根据实验的基本要求来选择仪器。对于这种情况,只有 熟悉实验原理才能做出恰当的选择。
【随堂练习】
高二理科物理内外接法和限流分压接法
为了较准确的测量，并保证器材安全，
画出电路图。如果Rx= 5Ω呢？
2021/5/27
16
RX a A b
VP
例.指针P分别接触a和b,发现电压表 示数无明显变化,电流表示数有明显
变化,则P应接 b .
2021/5/27
17
试验：利用“伏安法”测导体的电 4、电路的连接（1） 使用阻限流法实物连图步骤：
28
的连接．
较小
AR B
E
s
0~E
E 0~
Rx
较大
串、并联 关系不同
分压电 路调节 范围大 分压电 路调节 范围大
5
限流和分压电路的选取
限流式
分压式
Rx
Rx
电
路 E s AR B
AR B
E
s
1、限流电路耗能小，电路简单，在安全前提下应优 先考虑。
2、三种情况下必须采用分压接法：
说 （1）要求电压从零开始连续变化； 明 （2）电路允许的最大电流很小；
2021/5/27
22
万事俱备 只欠实验
♂万事指：（创新设计44页） 1、滑动变阻器限流、分压接法的选择 2、电流表内、外接法的选择 3、电流表、电压表量程的选择 4、螺旋测微器、游标卡尺的应用
♂实验是： 1、测定金属的电阻率————创新设计40页 2、描绘小灯泡的伏安特性曲线 2302、1/5/2测7 量电源的电动势和内阻————创新设计51页23
电流表内接
Rx
电流表外接
Rx
E
s AR B
20滑21/5动/27变阻器----限流接法
AR
B
E
s
滑动变阻器----分压接法 1

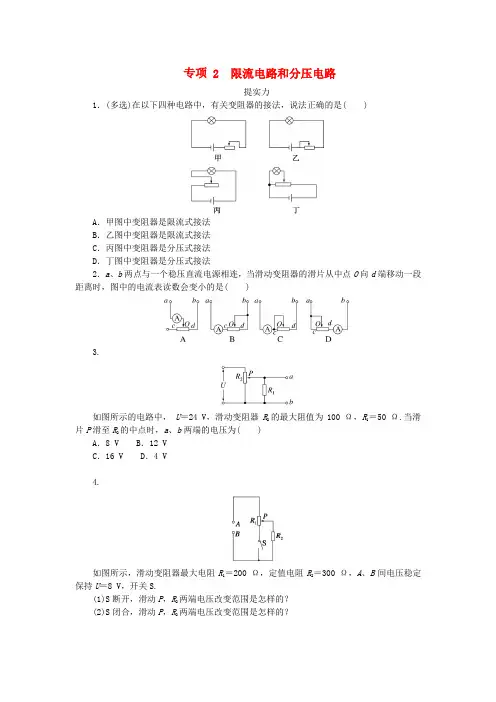

2025版新教材高中物理第二章电路及其应用专项2限流电路和分压电路课时作业教科版必修第三册
