孔径分布测试
全新氪气方法直接测量薄膜材料孔径分布
全新氪气（87K）方法直接测量薄膜材料的孔径分布介绍介孔二氧化硅薄膜（通常指厚度在300 到900纳米的薄膜材料）在传感器、低介电薄膜等众多领域都有着广泛应用。
在薄膜中引入介孔有利于进一步降低材料的介电常数。
可以说二氧化硅薄膜的介电常数与材料的孔径分布和孔容密切相关，通常情况下，小于10纳米的介孔对于降低薄膜的介电常数能起到重要作用【1,2】。
而薄膜中的大于10纳米的孔往往是此类材料研发、制造过程中导致器件制造失败的原因【2】。
但是，测量这类薄膜中的孔径分布和孔容却相当不容易。
许多试验方法都可用于表征材料孔隙度，如小角X衍射，中子散射(SAXS和SANS)压汞法、扫描电镜和透射电镜、核磁以及气体吸附法。
每一种表征方法都有一定的测量孔径范围限制。
IUPAC已对其中的区别进行说明【3】。
其中气体吸附方法有着较宽的有效孔径分析范围（0.35纳米到100纳米），是最常用的表征方法。
气体吸附一般而言，氮气、氩气和氪气在77.35K（液氮温度）或87.27K（液氩温度）的吸附可用以计算多孔材料的比表面积、孔径、孔分布和孔容。
其中常用的氮气和氩气方法却不能用于薄膜材料的表征。
这是由于对于薄膜材料来说，其总孔体积和表面积都非常小，因此由吸附所产生的压力差也极小。
以氮气吸附为例，由于氮气的饱和蒸汽压约为760torr，实验过程中被吸附分子所占比例极小，在样品管自由空间中充斥着大量未被吸附的自由气体分子，即便是高精度的传感器也不足以分辨如此小的压力差。
可以说测量这类薄膜材料孔径分布的关键就在于减小样品管自由空间中的自由气体分子数。
氪气在77K的饱和蒸汽压（升华）约为1.6torr，在87K则约为13torr。
在这两种温度下氪气在样品管中未吸附的自由分子数都大大少于氮气（77K）条件下的。
因此，氪气（77K或87K）方法相比于传统的氮气（77K）方法灵敏度大大提高。
事实上，氪气（77K）方法早已广泛应用于低比表面积材料（小于2m2）的比表面积分析。
煤核磁共振孔径分布测试报告模板
样品块数
1
报告页数
4
Sample Count ——————— Page Count ———————
检测人
***
审核人
***
Analyzed by ——————— Checked by ———————
报告日期
2017
年
—————
Date
Y
1
月
1日
————
————
M
D
***
一、实验步骤 1.岩心洗油，烘干。 2.气测孔隙度、气测渗透率。 3.抽真空饱和盐水，利用湿重与干重差计算孔隙度(水测孔隙度)。 核磁共振 T2 测量。 二、实验原理
检测报告
Analysis Report
检测项目
煤核磁共振孔径分布测试
Item
———————————————————————
送样单位
***
Company ———————————————————————
送样人
***
Liaison with ———————————————————————
地区／井号
***
Location / Well ———————————————————————
图 1 可动流体测试 T2 弛豫时间谱 （2）毛管压力曲线
P,MPa
1000
100
10
1
0.1
0.01
1E-3 0
10 20 30 40 50 60 70 80 90 100 Sw,%
图 2 毛管压力曲线图
2
（3）孔径分布曲线
f,%
2.5
2.0
1.5
1.0
0.5
0.0
比表面积、孔径分布及孔隙度测定理论方法介绍
比表面积、孔径分布及孔隙度测定理论方法介绍气体吸附(氮气吸附法)比表面积测定比表面积分析测试方法有多种，其中气体吸附法因其测试原理的科学性，测试过程的可靠性，测试结果的一致性，在国内外各行各业中被广泛采用，并逐渐取代了其它比表面积测试方法，成为公认的最权威测试方法。
许多国际标准组织都已将气体吸附法列为比表面积测试标准，如美国ASTM的D3037，国际ISO标准组织的ISO-9277。
我国比表面积测试有许多行业标准，其中最具代表性的是国标GB/T19587-2004《气体吸附BET法测定固体物质比表面积》。
气体吸附法测定比表面积原理，是依据气体在固体表面的吸附特性，在一定的压力下，被测样品颗粒(吸附剂)表面在超低温下对气体分子(吸附质)具有可逆物理吸附作用，并对应一定压力存在确定的平衡吸附量。
通过测定出该平衡吸附量，利用理论模型来等效求出被测样品的比表面积。
由于实际颗粒外表面的不规则性，严格来讲，该方法测定的是吸附质分子所能到达的颗粒外表面和内部通孔总表面积之和，如图所示意位置。
氮气因其易获得性和良好的可逆吸附特性，成为最常用的吸附质。
通过这种方法测定的比表面积我们称之为“等效”比表面积，所谓“等效”的概念是指：样品的比表面积是通过其表面密排包覆(吸附)的氮气分子数量和分子最大横截面积来表征。
实际测定出氮气分子在样品表面平衡饱和吸附量(V)，通过不同理论模型计算出单层饱和吸附量(Vm)，进而得出分子个数，采用表面密排六方模型计算出氮气分子等效最大横截面积(Am)，即可求出被测样品的比表面积。
计算公式如下：sg:被测样品比表面积(m2/g)Vm:标准状态下氮气分子单层饱和吸附量(ml)Am:氮分子等效最大横截面积(密排六方理论值Am=0.162nm2)W:被测样品质量(g)N:阿佛加德罗常数(6.02x1023)代入上述数据，得到氮吸附法计算比表面积的基本公式：由上式可看出，准确测定样品表面单层饱和吸附量Vm是比表面积测定的关键。
2-压汞法测量孔分布原理精选全文
The sample cell or penetrometer (sometimes called a dilatometer) is used both to contain the sample and to facilitate the measurement of intrusion and extrusion volumes.
Material
Dimethylglyoxime丁二酮肟 Galactose半乳糖 Barium chromate铬酸钡 Titanium oxide二氧化钛 Zinc oxide氧化锌 Dodecyl sodium sulfate十二烷基硫酸钠 Antimony oxide氧化锑 Fumaric acid富马酸 Starch淀粉 Carbon 碳
High pressure intrusion/extrusion (scan or step)
© 2001, 2002 Quantachrome Instruments
实验结果综述Results Overview
© 2001, 2002 Quantachrome Instruments
© 2001, 2002 Quantachrome Instruments
应用
孔体积测定范围最主要依赖于仪器的压力范围,但 也依赖于接触角.
Pore size range depends predominantly on the instrument pressure range but also on the contact angle.
Washburn 方程
Pr 2 cos 480 N / m and 140
P 0.736 r
【doc】用压汞法和氮吸附法测定孔径分布及比表面积
用压汞法和氮吸附法测定孔径分布及比表面积微孔测定?技术报告用压汞法和氮吸附法测定孔径分布及比表面积作者简介:田英姿女士,主要从事造纸与环境化工工业过程的污染分析与控制研究工作.田英姿陈克复(华南理工大学造纸与环境工程学院,广州,510641)摘要:压汞法和BET氮吸附法是目前测定孔径分布及比表面积最基本的两种方法.利用Poremas—ter33型压汞仪与Autosorb一3B型氮气吸附仪测定木材,原纸,活性炭纤维纸,纳米级SiO:粉末以及硅藻土,可以全面准确地了解其孔径分布状况及比表面积大小.关键词:压汞法;氮吸附法;孔径分布;比表面积中图分类号:1,s77文献标识码:B文章编号:0254—508X(2004)04-0021-03木材是一种天然高分子多孔材料.以木材为原料制成的原纸,同样具备了多孔的性质.纸浆与活性炭纤维混合处理后抄造出的活性炭纤维纸ACFP(Activated CarbonFiberPaper),孔隙率及比表面积比原纸都有非常大的提高.孑L隙率和比表面积的大小决定着纸的各项物理性能,这些指标的准确测定,为功能纸的开发应用创造了条件.SiO粉末是一种新型多孑L材料,具有密度低,比表面积大,孑L隙率大等特点,可应用于造纸涂料,橡胶等行业.样品比表面积,孔隙率等相关指标的测定技术发展很快,压汞法和氮吸附法是目前测定技术中最基本也是应用最广泛的方法.本文采用这两种方法测定了木材,原纸,活性碳纤维纸,纳米级SiO粉末及硅藻土的孑L隙率和比表面积的大小,测定结果表明,不同功用的不同材料,应采用不同的测定方法.1测定原理1.1压汞原理本实验采用美国Quantachrome生产的Poremas—ter33孔径测定仪,其基本原理是压汞法.在真空条件下将汞注入样品管中,然后将样品管放入高压站进行分析,最高压力为227.5MPa.汞是液态金属,它不仅具有导电性能,而且还具有液体的表面张力,正因为这些特性,在压汞过程中,随着压力的升高,汞被压至样品的孑L隙中,所产《中国造纸》2004年第23卷第4期生的电信号通过传感器输入计算机进行数据处理,模拟出相关图谱,从而计算出孔隙率及比表面积数据.在测定中假设孔为圆柱状,孔径为r,接触角为0,压力为P,汞的表面张力为,孔的长度为,J,注入汞的体积变化为A V,孔的表面积为Js.则压力与孑L面积的关系为:p1Tr2,J=21TrL/cos0=p?A V(1)由(1)可推出r:一2y/cosO一(2)P孑L的表面积与将汞注满相应孑L隙的所有空间所需压力的关系式为:Sy/cosO=pA V由上式推出:Js=l_(3)如果y/cosO不变(一般=0.48J/m2,0=140.)则有JsJ.pd(4)孑L隙率=lOO(+_V a-Vb)(5)式中,a——在任何压力下注入汞的体积%——汞注入后稳定状态下的体积c——测定中最大压力下的汞体积由(2)式可知孑L径r与压力P成反比.由(4)式, (5)式可知待测样品的比表面积和孔隙率的大小均与注入汞的体积有关.由孑L径即可推算出比表面积.收稿日期:2003—11-26(修改稿)2l?技术报告1.2氮吸附原理1-2.1多层吸附原理美国Quantachrome公司生产的Autosorb-3B自动氮吸附仪,采用容量法,以氮气为吸附介质,在液氮温度(77K)下,N分子进入待测样品中产生多层吸附.在样品内部多个点上的力能够达到平衡,而在样品的表面则不同,有剩余的表面自由能,因此当N分子与样品的表面接触时,便为其表面所吸附.吸附的机理为微孔填充,填充的过程为在孔壁上一层又一层地筑膜.1.2.2BET公式计算待测样品的比表面积采用BET公式.假设a为吸附量,为单分子层的饱和吸附量,p/p.为N的分压比,C为第一层吸附热与凝聚热有关常数,P.为饱和蒸气压,为样品质量.则BET公式为:=击+p/pV(popVV.(6)d)mC.mC”在(1)式中:p.一般选择相对压力在0.05-0.35范围内,仪器可以测得值,根据(6)式将p/V(p.-p)对p/p.作图,得一直线,此直线斜率口:,截距6=l一,从而可换算出:Vm=l/(a+b).最后根据N分子截面积0.162nm及阿伏加德罗常数(6.02x10∞),可推出样品的比表面积(mE/g)=4.36V.,/W.根据毛细凝聚模型BJH法,可推断出孔半径r=一2roVm/RTIno)+0.354(-5/1n/po))1.3两种测定原理的比较(1)孔的定义范围:半径大于50nnl为大孔;2～50nlIl为中孔,小于2nm为微孔.Poremaster33理论上测定的孔径为6.4nm～426Ixm,实际上,对纳米级孔的测定是不准确的,因为在高压下,许多都会变形甚至压塌,致使结果偏离理论值.与压汞法相反,氮吸附法可测中微孔,而对大孔的测定会产生较大的误差.(2)压汞法不仅可测得大孔的比表面积,而且还可测样品的孔隙率及孔径分布状况,操作简单,迅速.而氮吸附法能给出中22?微孔的比表面积及孔径分布,但仪器的平衡时间会较长,测试时间较长(>5h).2实验部分2.1实验仪器Poremaster33压汞仪(美国产);Autosorb一3B自动吸附仪(美国产).2.2实验材料木材马尾松木,烘干,称取1.5131g待用.原纸采用马尾松木浆在抄片器上抄片,烘干,称取0.0984g待用.活性炭纤维纸采用沥青基活性炭纤维,BET比表面积为1260mVg,通过聚丙烯酰胺分散后加入马尾松木浆(打浆度为23.SR),搅拌使其均匀混合后抄片,烘干,称取0.0526g待用.纳米级SiO:粉末平均粒径19.141m.烘干,称取0.2775g待用.硅藻土烘干,称取0.4981g待用.2.3实验结果与分析压汞法和氮吸附法测定结果分别见表1,表2.由表1分析得出,木材,原纸,硅藻土随压力的增加,注入汞量的变化越来越小,说明孔径越来越小,孔数量越来越少.中,微孔少,适合用压汞法测量.ACFP随着压力的增加,注入汞的体积增大,说明其中含有大表1压汞法测定结果注in为注人汞的质量(g,注汞后称量),注人汞的体积为单位质量的体积.ChinaPulp&PaperV o1.23,No.4.2004表2氮吸附法比表面积测定结果比表面积/m?g相对压力——一——木材原纸ACFPSiO粉末硅藻土0.05320.5275.6976.9708.21208.00.1322.1275.6975.570031208.00.15328.32779979.0712.21215.30.20328.32808980571801215.30.25328.5280.0980573011215.0O.30328-3280.9980.573011215.5O.35328.3281.O980.573011215.5量中,微孔,压汞法无法满足其微孔测定要求,只能用氮吸附法;SiO:粉体采用压汞法无法测定,因为其不含有大孔而含大量中,微孔,适合氮吸附法.由表2可以看出,氮吸附法能准确得出中,微孔的比表面积,同时也可根据相对压力及所对应的比表面积变化情况来定性地判断其孔径的分布状况:在相应压力的变化范围内,随着压力的不断升高,比表面积变化幅度不断增大,则表明存在大量微孔.所以对于样品的测定要根据需要选择测定方法,中,微孔样品选择氮吸附法进行测定,大孔样品的分布选择压汞仪来测定.3结语3.1对于木材,原纸,ACFP,纳米级SiO:粉末,硅藻土技术报告的测定结果表明,这类物质中存在大量孔隙,其本身具有收容同数量级结构单元的固有空间,因此为其改性及与无机纳米材料的复合研究指明了方向.3.2对于木材,原纸,ACFP,纳米级SiO:粉末,硅藻土的测定结果表明,其大孔隙和大比表面积可作为新型吸附分离功能性材料,对其结构与性能的测定为进一步研究其功能化和复合化打下了基础.3.3对于木材,原纸,ACFP,纳米级SiO:粉末,硅藻土的测定结果表明,要了解孔径分布及大孔的比表面积用压汞法较好,要了解样品(一般认为体积平均粒径在100m以下)中,微孔孔径,孔径分布及比表面积最好用氮吸附法.参考文献[1]PoremasterOperationManual—mercuryPorosimetryAnalyzer.Quan —tachromeInstruments,03—05—02RevD[2]Autosorb一3BSurfaceAreaandPoresizebyGasSorptionOperationManu—al,QuantachremeInstruments[3]马智勇,杨小平,等.活性炭纤维纸的制备及结构性能研究[J].北京化工大学,2000,4(27)[4]邱坚,李坚.纳米科技及其在木材中的应用前景(I)[J].东北林业大学,2003,1(31)[5]许珂敬,等.多孔纳米SiO微粉的制备与表现[J].硅酸盐通报, 2001.1 DeterminationofPoreSizeDistributionandSurfaceAreaofSeveralMaterial sUsingMercuryPorosimetryandGasAdsorptionTIANYing--ziCHENKe--fu (CollegeofPaperandEnviromemEngineering,SouthChinaUniversityofTe chnology,Guangzhou,GuangdongProvince,510641)Abstract:Poresizedistribution(PSD)andsurfacearea(SA)areimpo~antphy sicalcharacteristicsformaterialapplication.Severalanalytica1 methodscanbeusedtodeterminePSDandSAofmaterialsbygasadsorptionan dgaspermeametry.Inthispaper,twomethodswereused todeterminethePSDandSAofseveralkindsofmaterialssuchaswood,paper, aciivedcarbonfiberpaper,SiO2nano—particlesanddi.atomite.Theresultsindicatedthatmercuryporosimetrymethodisbetterforth ePSDandSAmeasurementofthematerialswiththeaDer_ tureslargerthan50nm,whilegasadsorptionissuitableforthematerialswithth eape~uressmallerthan50nmorthepowderwiththeparti—clesizesmallerthan100nm.Keywords:poresizedistribution;surfacearea;mercuryporosimetry;gasads orption圆(责任编辑:赵场宇)欢迎投稿欢迎订闻欢迎刊登《中国造纸》2004年第23卷第4期‘广告23?。

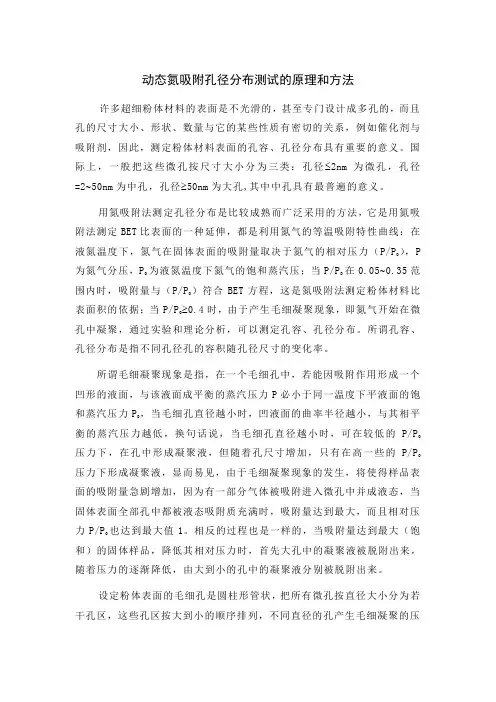

动态氮吸附孔径分布测试的原理和方法
