fpga中异步信号处理
quartus 异步fifo用法 -回复
quartus 异步fifo用法-回复quartus异步FIFO用法引言：在数字电路设计中，FIFO（First In First Out）是一种常见的数据存储器，它允许数据以先进先出的顺序进出。
在使用Quartus进行FPGA设计时，异步FIFO是一种非常有用的工具，它可以帮助我们处理不同速度的数据流，并实现数据的缓冲和流量控制。
本文将介绍Quartus异步FIFO的基本概念和使用方法，并给出一些实例。
第一部分：Quartus异步FIFO概述1.1 什么是异步FIFO？异步FIFO是一种数据存储器，在其中数据可以以不同速度进入和退出。
与同步FIFO不同，异步FIFO的读写时钟可以是不同的，这使得它可以处理速度不匹配的数据流。
Quartus提供了异步FIFO的库函数和IP核，使得它可以在FPGA设计中方便地使用。
1.2 Quartus异步FIFO的特点Quartus异步FIFO具有以下特点：- 可以使用不同的时钟频率进行读写操作。
- 可以配置不同的缓冲深度来满足特定的设计需求。
- 可以实现流量控制和数据的重排序。
- 可以支持并行读写和读写使能信号。
- 可以适应不同的数据宽度和时钟域要求。
第二部分：Quartus异步FIFO的使用方法2.1 创建异步FIFO在Quartus中创建异步FIFO的方式有两种：使用库函数和使用IP核。
使用库函数创建异步FIFO的步骤如下：- 首先，在Quartus中打开设计工程，并创建一个新的源文件。
- 然后，将异步FIFO的库函数导入到源文件中，以便在设计中调用它。
- 接着，实例化异步FIFO，并通过参数配置其属性，例如宽度，深度，时钟域等。
- 最后，将异步FIFO连接到其他逻辑模块，完成设计。
使用IP核创建异步FIFO的步骤如下：- 首先，在Quartus中打开设计工程，并创建一个新的IP核。
- 然后，在IP核的界面中选择合适的FIFO类型和配置参数。
- 接着，将异步FIFO实例化到设计中，将其连接到其他逻辑模块。
异步信号同步方法
异步信号同步器设计(2)时间：2011-09-19 14:59 作者：赵信来源：网站投稿三、异步电路中同步的三种方法如果使用GALS设计电路，那么就需要将异步信号进行同步处理，那么同步处理最大的问题就是如何消除亚稳态，本章将主要介绍四种同步方法。
3.1 电平同步器只要在采到异步信号等待足够长的时间，处在亚稳态的触发器就会恢复到一个有效地电平上，这个延时通常通过在采到异步信号的触发器后面再加入一级触发器来实现，也就是说异步信号只有在经过目的时钟域的两级触发器采样后才会对目的时钟域的后续电路起作用。
这样的双触发器构成的异步信号采样逻辑被称为电平同步器。
这些策略不能够消除亚稳态，只是减小亚稳态。
同步使用的两个触发器，这两个触发器之间只要满足hold的要求即可。
注意，如果两个以上的关联信号，需要使用特别的方法，不能使用该方法。
该方法电路如下所示：图4 电平同步器值得注意的是如果第一级触发器进入亚稳态状态，而恢复到稳定电平需要的时间很大，那么第二级触发器很可能采到的数据也是亚稳态状态。
但是事实上实际电路的极小噪声和环境的变化都会是触发器脱离亚稳态状态，所以经过两级触发器同步的后，信号出现亚稳态的可能性就会减小到可以忽略的地步。
如果对性能要求比较高的系统，可以增加同步触发器的级数，来获取更好的稳定性，但是代价是付出更多的同步延时。
这种方法要求两个触发器足够近，时钟的偏斜比较小，且两个触发器之间要满足hold要求。
3.2 脉冲同步器脉冲同步器如下图所示：图5 脉冲同步器波形如下：图6 脉冲同步器波形这种方法的功能是将一个时钟域的单时钟周期信号转换为另一个时钟域的单周期信号，这种方法的局限是两个脉冲之间必须有最小的时间间隔，如果两个脉冲离的太近，那么在同步时钟域的两个脉冲就可能相邻，导致在同步时钟域的信号可能大于一个时钟时钟周期。
如果两个脉冲信号非常近，那么同步器将检测不到任何一个脉冲，一般要求两个脉冲的时间间隔大于两个接受时钟周期。
关于FPGA设计中多时钟域和异步信号处理有关的问题
有一个有趣的现象，众多数字设计特别是与FPGA设计相关的教科书都特别强调整个设计最好采用唯一的时钟域。
换句话说，只有一个独立的网络可以驱动一个设计中所有触发器的时钟端口。
虽然这样可以简化时序分析以及减少很多与多时钟域有关的问题，但是由于FPGA外各种系统限制，只使用一个时钟常常又不现实。
FPGA时常需要在两个不同时钟频率系统之间交换数据，在系统之间通过多I/O接口接收和发送数据，处理异步信号，以及为带门控时钟的低功耗ASIC进行原型验证。
本章讨论一下在FPGA设计中多时钟域和异步信号处理有关的问题和解决方案，并提供实践指导。
这里以及后面章节提到的时钟域，是指一组逻辑，这组逻辑中的所有同步单元（触发器、同步RAM块以及流水乘法器等）都使用同一个网络作为时钟。
假如设计中所有的触发器都使用一个全局网络，比如FPGA的主时钟输入，那么我们说这个设计只有一个时钟域。
假如设计有两个输入时钟，如图1所示，一个时钟给接口1使用，另一给接口2使用，那么我们说这个设计中有两个时钟域。
图1：双时钟域设计平时我们在设计中遇到的门控时钟、衍生时钟以及事件驱动的触发器都可归为时钟域类别。
如图2所示，通过一个简单门控时钟创建了一个新的时钟域。
我们知道，这类时钟控制在FPGA设计中并不被推崇（可以使用时钟使能替代时钟门控），然而它却非常有利于我们理解时钟域这一概念。
本章我们将着重详细讨论以下主题：•两个不同时钟域之间传输信号。
•亚稳态的产生以及对设计的可靠性的影响•通过相位控制避免亚稳态•在时钟域之间传输单个信号，将信号打两拍•使用FIFO在时钟域之间传输多位数据•使用分区同步器模块提高设计的组织架构•处理ASIC验证原型里的门控时钟•建立一个单时钟模块•自动门控移除图2：通过门控时钟创建的时钟域一、跨时钟域设计中包含多时钟域，首先要解决的是在不同时钟域之间传输信号的问题。
信号跨时钟域传输将会是一个大问题，原因如下：1、信号跨时钟域传输产生的故障总是不太容易复现。

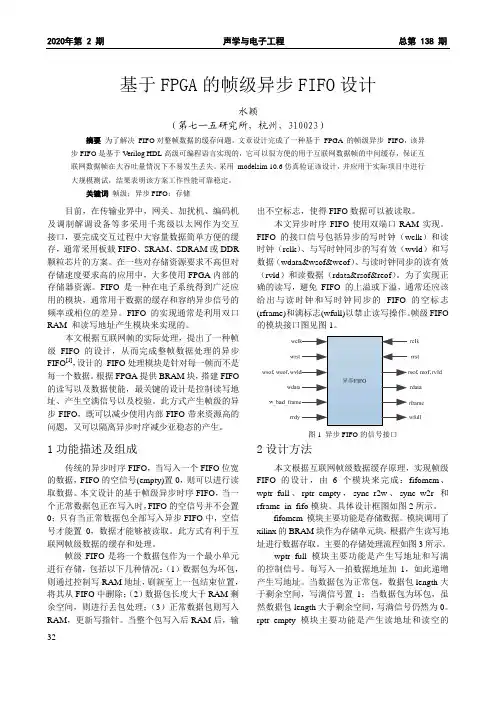

基于FPGA的帧级异步FIFO设计
2020年第 2 期 声学与电子工程 总第 138 期32基于FPGA的帧级异步FIFO设计水颖（第七一五研究所，杭州，310023）摘要为了解决 FIFO对整帧数据的缓存问题，文章设计完成了一种基于 FPGA 的帧级异步 FIFO，该异步FIFO是基于Verilog HDL高级可编程语言实现的，它可以很方便的用于互联网数据帧的中间缓存，保证互联网数据帧在大吞吐量情况下不易发生丢失。
采用 modelsim 10.6仿真验证该设计，并应用于实际项目中进行大规模测试，结果表明该方案工作性能可靠稳定。
关键词帧级；异步FIFO；存储目前，在传输业界中，网关、加扰机、编码机及调制解调设备等多采用千兆级以太网作为交互接口，要完成交互过程中大容量数据简单方便的缓存，通常采用板载FIFO、SRAM、SDRAM或DDR 颗粒芯片的方案。
在一些对存储资源要求不高但对存储速度要求高的应用中，大多使用FPGA内部的存储器资源。
FIFO 是一种在电子系统得到广泛应用的模块，通常用于数据的缓存和容纳异步信号的频率或相位的差异。
FIFO 的实现通常是利用双口RAM 和读写地址产生模块来实现的。
本文根据互联网帧的实际处理，提出了一种帧级FIFO的设计，从而完成整帧数据处理的异步FIFO[1]，设计的 FIFO处理模块是针对每一帧而不是每一个数据。
根据FPGA提供BRAM块，搭建FIFO 的读写以及数据使能，最关键的设计是控制读写地址、产生空满信号以及校验。
此方式产生帧级的异步FIFO，既可以减少使用内部FIFO带来资源高的问题，又可以隔离异步时序减少亚稳态的产生。
1功能描述及组成传统的异步时序FIFO，当写入一个FIFO位宽的数据，FIFO的空信号(empty)置0，则可以进行读取数据。
本文设计的基于帧级异步时序FIFO，当一个正常数据包正在写入时，FIFO的空信号并不会置0；只有当正常数据包全部写入异步FIFO中，空信号才能置0，数据才能够被读取。
基于FPGA的异步FIFO设计与实现
基于FPGA的异步FIFO设计与实现王伟国;张振东【摘要】随着现代数字电路系统密度和规模的不断扩大,一个系统中通常会包含多个时钟,因此不同时钟之间的数据传输成为亟待解决的问题.而一种可靠易行的解决方案就是异步FIFO.异步FIFO需要非常严格的多时钟技术,难以作出正确的设计合成和分析.本文提出了一种利用格雷码作为读写地址计数器的异步FIFO的设计方法,有效的避免了数据在不同时钟时间传输时遇到的亚稳态问题.并给出了综合仿真结果.%With the expanding of the density and scale of modern digital circuitry,a system will contain multiple clock.Therefore,the transfer of data between different clock becomes a serious problem needs to be solved.A reliable and feasible solution is asynchronous FIFO.Asynchronous FIFO require very strict clock technology,it is difficult to make the correct design of synthesis and analysis.This paper presents a design method of asynchronous FIFO which based on read/write counter in terms of gray code.This method effectively avoid the metastable state in the data transmission between different clock and given a comprehensive simulation results.【期刊名称】《聊城大学学报（自然科学版）》【年(卷),期】2012(025)003【总页数】6页(P79-84)【关键词】多时钟;异步fifo;verilog;HDL;格雷码【作者】王伟国;张振东【作者单位】中国科学院长春光学精密机械与物理研究所,吉林长春130033;中国科学院长春光学精密机械与物理研究所,吉林长春130033／中国科学院研究生院,北京100039【正文语种】中文【中图分类】TN4330 引言随着现代数字电路系统的实时数据处理能力的不断提高，逻辑电路的复杂程度和内核处理器的运算速度也快速增长，在使得一些复杂算法得以实现的同时也加剧了快速CPU与慢速外设之间的冲突.异步FIFO大量数据缓存的能力成功的解决了这一问题，但专用的高速异步FIFO芯片价格昂贵，且容量受限，随着现场可编程逻辑器件容量和速度的不断提高，利用现场可编程逻辑器件设计异步FIFO成为可行的方法.本文首先讨论了异步FIFO设计中经常出现的亚稳态问题和二进制计数器多位同时改变的问题，并给出解决办法，然后讨论了两种格雷码计数器的形式并作出比较，最后给出一种以格雷码为读写地址计数器的异步FIFO的设计方法和在设计异步FIFO时必须要注意的细节.1 多时钟电路中的亚稳态问题在一个时序电路中，合理的建立时间和保持时间是触发器正常工作的前提条件.对于下降沿触发的触发器而言，下降沿触发之前输入数据持续的最短时间是建立时间（setup time），下降沿触发之后输入数据持续的最短时间是保持时间（hold time）.当电路时序不能满足setup time／hold time的要求时，系统时序就会出现混乱.在异步时序电路中，不同时钟之间是不存在任何关系的，必然会产生建立时间和保持时间冲突.解决系统时序问题常用双锁存器法如下图1所示，即在不同时钟之间传输数据时连续锁存两次.但是这种方法只是保证了电平的稳定，而在实际的系统中还需要FIFO作为不同时钟之间传输多位数据的接口.图1 避免亚稳态出现的双锁存器法2 异步FIFO指针对于同步FIFO来说，使用一个计数器计算读出和写入到FIFO缓存器中的数据量，计数器在只有写没读是递增，只读没写是递减，既读又写和没读也没写时保持不变.当计数器到达设定值时FIFO满信号置位，为零时空信号置位.在异步FIFO中，由于这种计算数据个数增减的计数器会被两个不同的时钟控制，因此这种计数器不能使用.所以，为了决定FIFO“空”和“满”状态，读指针和写指针必须相互比较.设计FIFO最主要的困难是生成FIFO指针和找到一个决定FIFO“空”和“满”状态的可靠方法.在FIFO设计中，读指针和写指针总是指向下一个要读和写的地址空间.当读或写操作完成后指针自动递增，当FIFO是空时读指针和写指针相等，当FIFO满时读指针和写指针也是相等.一种解决的方法是增加一个多余的MSB位来区分两种状态，当写指针递增超过地址范围时，写指针会递增MSB位，其他位清零，读指针同样也是.当读指针和写指针的MSB位不同时，意味着写指针比读指针多走了一圈，当MSB位相同时意味着走的圈数相等（如图2所示）图2 增加多余MSB后区分FIFO空和FIFO满的方法示意图当FIFO存储缓冲区需要（n－1）位地址时，地址指针用n位，当指针相等（包括MSB位）时空标志置位，当指针低（n－1）位相等且MSB位不等时满标志置位.2.1 二进制FIFO指针的情况二进制地址计数量会有多个位同时变化，因此在把二进制量在不同时钟域之间同步时会出现问题.一个解决的方法是取样并把周期计数量寄存在一个保持寄存器中，并发出一个ready信号，新时钟域收到信号并发出确认信号，这样变化的计数量就安全的传送到新时钟域.用这种方法不会产生上溢和下溢，因为当读指针递增到与写指针相等时，空信号置位，取样的写指针不反映当前写指针的值，而是小于当前值，故永远不能产生下溢，满信号也是如此.最常用的解决方法是用格雷码计数器，格雷码在每个时钟只有一位变换可以极大的减少在同步计数时错误的发生.3 格雷码计数器设计格雷码计数器的方法有很多，这里介绍二种简单直接的方法.下面详细介绍两种方法.3.1 格雷码计数器中的问题为了更好的理解把n-bit计数器转换成（n－1）-bit计数器时出现的问题，先考虑一下一个双重4-bit和3-bit格雷码计数器的例子如图3.图3 4-bit格雷码计数器示例及转换成3-bit格雷码时出现的问题在4-bit计数器中除了MSB位其余位关于中间对称，我们把2nd MSB位反相后，上半部分与下半部分的LSBs便相等.但是经过反相操作后整体便不是格雷码了，例如15（1100）到0（0000）的转变过程有两个bits变化，在下面的第一种格雷码计数器中会有解决方法.3.2 第一种格雷码计数器图4是第一种计数器的框图并是双重格雷码计数器中两个bits同时跳变的解决方法.其中假设输出寄存器的值是格雷码（ptr），此格雷码被输出到格雷码到二进制的转换器中，然后通过一个有条件递增的加法器并输出下一个格雷码值（gnext），连接到输出寄存器的输入端，如框图上半部分所示.（n－1）-bit格雷码简单地通过n-bit格雷码的2个MSBs的异或操作产生，（n－2）个LSBs不变.图4 第一种格雷码计数器示意图及其如何避免了两位同时跳变问题3.3 第二种格雷码计数器此种风格的格雷计数器（如图5所示）用了两组寄存器避免了把格雷码转换成二进制数的步骤.而且第二组寄存器也可以直接用来寻址FIFO存储器.n-bit格雷码指针仍然需要同步到不同的时钟域中.二进制指针可以更容易的通过计算产生“几乎满”和“几乎空”信号.因此在本论文的设计中用此种风格的格雷码计数器.图5 第二种格雷码计数器工作示意图4 总体设计及“空”和“满”信号的产生总体设计如图6所示，本设计方案共有四个模块，双口RAM模块，读控制模块，写控制模块，格雷码同步模块.写控制模块主要是当写使能信号有效且写满信号无效时产生写地址并实行地址递增功能，读控制模块实现相似功能，双口RAM模块用来使缓冲数据其读写动作可同时进行.4.1 “空”和“满”信号的产生“空”信号的产生比较简单，只需同步到读时钟域的写地址格雷码与n-bit的读指针的格雷码完全相等即可代码如下图6 异步FIFO总体设计框图及其信号说明但是，“满”信号的产生就没那么容易，简单地用n-bit格雷码作比较判断“满”信号是不可靠的.因为格雷码除了MSB位外是对称的如图3所示.在图3中假如写指针和读指针都指向地址7，此时写指针递增一次后，写指针指向地址8，读指针和写指针相比较，除了MSB位不同外其余各位均相等，满信号此时有效，但这是不符合实际情况的，错误的.这也是为什么在图4中应用双重n-bit格雷码计数器的一个原因.正确判断满信号的条件是：读写指针的n-bit格雷码的前两个MSBs都不相等，其余的写指针和同步读针相等.代码如下4.2 不同时钟速度因为异步FIFO被两个不同的时钟控制，很明显两个时钟运行在不同的速度下.当把较快的时钟同步到较慢的时钟时，会有一些计数值被跳过.当被同步的格雷码递增两次只被取样一次时也不会出现亚稳态问题，因为亚稳态出现在同步时钟上升沿附近有多位同时跳变时，而在两个同步时钟沿之间有格雷码跳变两次，第一次跳变距离同步时钟条边沿较远，只有第二次跳变在同步时钟沿附近，故不会产生亚稳态.当较快的格雷码计数器在较慢时钟沿之间递增多于一次，不会出现已经溢出却没有检测到的现象，因为同步到写时钟域的读指针滞后于当前的读指针，而写指针只会小于或等于同步读指针，故不会出现溢出.5 设计仿真及总结本设计采用Xilinx公司Spartan3A系列的XC3S1400A，封装时PG484，速度是－4，仿真器是ISE Simulator（VHDL／Verilog），硬件描述语言是Verilog，开发工具是ISE.最后对电路进行时序分析，结果为该FIFO运行速度可达到90.63MHz.wclk、rclk时钟周期分别为：75MHz、80MHz.先向FIFO中写入18个数据，当第16个数据被读入后wfull立即被置位如下图7.图7 写满仿真结果同时向FIFO中写入和读出数据，由于wptr要经过两个读周期才能同步到读时钟域，故在waddr递增后的第二个rclk的上升沿rempty才清零如下图8所示.本文对异步FIFO的结构和重要时序问题给予了详细的阐述，并得到了可靠的仿真结果.在高速数据采集系统中，采用高性能FPGA作为数据预处理和高速异步FIFO 作为数据采集缓存的应用都十分广泛.把FIFO集成在FPGA中简化了电路设计的复杂程度，增加了电路的集成化程度和可靠性，是未来高速数据采集系统的重要发展方向.图8 同时写入读出时的仿真结果参考文献【相关文献】［1］ Clifford E.Cummings，Synthesis and Scrip ting Techniques for De signing Multi-Asynchronous Clock Designs［A］.SNUG-2001，2001（3）：2-8.［2］吴自信，张嗣忠.异步FIFO结构及FPGA设计［J］.单片机及嵌入式系统应用，2000，22（3）：1.［3］赵雅兴.FPGA原理、设计与应用［M］.天津：天津大学出版社，1999.［4］夏宇闻.数字系统设计-Verilog实现［M］.北京：高等教育出版社，2006.［5］王金明.Verilog HDL程序设计教程［M］.北京：人民邮电出版社，2004.。
FPGA与FIFO
空标志<=(|写地址-读地址|<=预定值)AND(写地址超前读地址)
虽然亚稳态是不可避免地，但是采用格雷码可以有效地减少亚稳态的产生。由前面的分析可以看出，由地址直接相减和将地址相互比较产生空/满标志都不可取。如何简单地进行直接比较，又不提高逻辑的复杂程度呢?对地址加延时可以做到这一点。
设读地址为rp_bin，用读地址产生读地址格雷码rp_grap_next，将rp_grap_next延一拍得到rp_grap，再将rp_grap延一拍得到rp_grap_x。在绝对时间上，rp_grap_next、rp_grap、rp_grap_x先后从大到小，相差一个地址，如图2所示。写地址也与此类似，即：wp_grap_next、wp_grap、wp_grap_x。利用这6个地址进行比较，同时加上读写使能，就能方便而灵活的产生空/满标志。
2 异步FIFO的设计与实现
2.1 通用异步FIFO的基本结构
在现代的集成电路芯片中，随着设计规模的不断扩大，一个系统中往往含有数个时钟。多时钟域带来的一个问题就是，如何设计异步时钟之间的接口电路。异步FIFO是解决这个问题一种简便、快捷的解决方案。使用异步FIFO可以在两个不同时钟系统之间快速而方便地传输实时数据。在网络接口、图像处理等方面，异步FIFO得到了广泛的应用。
2.3 跨时钟域设计带来的亚稳态问题
亚稳态(Metastability)是指触发器信号和时钟不满足建立时间/保持时间(setup/hold)的基本要求，触发器的输出端将会达到一个不确定的状态。当一个触发器进入亚稳态时，既无法预测它的输出电平，也无法预测其输出何时才能稳定在某个正确的电平上。在这期间，触发器输出一些中间级电平，或者可能处于振荡状态，并且这种无用的输出电平可以沿信号通道上的各个触发器级联式传播下去。当一个信号跨越某个时钟域时，接收该信号的电路需要对其进行同步，用以防止前级存储单元(触发器)的亚稳态在新的时钟域里传播蔓延。
