光伏接线盒用二极管工作原理
【刘工总结】组件问题系列总结——二极管产生铜绿的原因及其对组件的影响
1.0绪论
太阳能组件工作环境各不相同，对组件的适应性、耐候性要求非常严格，这就要求组件厂商在选用原材料是要把好质量关。
在所有的原材料中，接线盒的重要性显得非常突出。
太阳能光伏接线盒作为太阳能电池组件的一个重要部件，是介于太阳能电池组件构成的太阳能电池方阵和太阳能电池充电控制装置之间的连接器，是一门集电气设计、机械设计和材料科学相结合的跨领域的综合性设计，为用户提供了太阳能电池板的组合连接方案。
作为太阳能电池组件的一种连接器，太阳能光伏接线盒主要的作用就是将太阳能电池模块产生的电能经电缆导出，并保护组件引线不受外界换进侵蚀。
由于太阳能电池使用场合的特殊性和其本身的昂贵价值，太阳能光伏接线盒必须经过特殊设计才能满足太阳能电池组件的使用要求。
2.0铜绿产生的原因
因为铜的电阻率低，对于功率的损耗小，价格相对银要便宜，且其延展性好，加工方便，所以接线盒内含铜器件比较多：汇流带是由纯度为99.9999%的铜基材和表面涂层构成；接线端子是是表面镀铬的铜构成；二极管引脚也是由表面镀锡或铬的铜做成；线缆是由纯铜加工而成。
但是由于铜比较活泼，容易和其他物质发生反应，所以，对含铜物品的防护就显得十分重
要。
表现在接线盒上就是防水防尘等级、散热性能等方面。
2.1铜绿产生机理
铜与空气中的氧气、二氧化碳和水等物质反应产生的物质，颜色翠绿，俗称铜绿。
化学式为：。
光伏二极管工作原理
光伏二极管工作原理
光伏二极管是一种基于光电效应的电子器件，它能够将光能转化为电能，是太阳能电池的重要组成部分。
光伏二极管的工作原理基于半导体物理学原理，其结构类似于普通的二极管，但其中添加了一个PN结和一个吸收层。
当光线照射到吸收层时，能量将被转移到半导体材料中的电子和空穴，这些电子和空穴将分别向PN结的P区和N区移动。
在PN结的界面处，电子和空穴会结合并产生电子空穴对，这些电子空穴对将被分离并通过电路产生电流。
因此，光伏二极管的输出电流与光线的强度和波长有关。
总的来说，光伏二极管的工作原理是将光子能量转换为电子能量，并利用PN结分离电子空穴对来产生电流。
这一过程是可逆的，当在
电路中加入适当的电压时，光伏二极管可以将电能转化为光能，实现光电转换的反向过程。
- 1 -。
防反充和旁路二极管
防反充(防逆流)和旁路二极管在太阳能电池方阵中，二极管是很重要的器件，常用的二极管基本都是硅整流二极管，在选用时要注意规格参数留有余量，防止击穿损坏。
一般反向峰值击穿电压和最大工作电流都要取最大运行工作电压和工作电流的2倍以上。
二极管在太阳能光伏发电系统中主要分为两类。
①防反充(防逆流)二极管防反充二极管的作用之一是防止太阳能电池组件或方阵在不发电时，蓄电池的电流反过来向组件或方阵倒送，不仅消耗能量，而且会使组件或方阵发热甚至损坏；作用之二是在电池方阵中，防止方阵各支路之间的电流倒送。
这是因为串联各支路的输出电压不可能绝对相等，各支路电压总有高低之差，或者某一支路因为故障、阴影遮蔽等使该支路的输出电压降低，高电压支路的电流就会流向低电压支路，甚至会使方阵总体输出电压降低。
在各支路中串联接人防反充二极管ds就可避免这一现象的发生。
在独立光伏发电系统中，有些光伏控制器的电路中已经接入了防反充二极管，即控制器带有防反充功能时，组件输出就不需要再接二极管了。
防反充二极管存在有正向导通压降，串联在电路中会有一定的功率消耗，一般使用的硅整流二极管管压降为0.7v左右，大功率管可达1～2v。
肖特基二极管虽然管压降较低，为0.2～0.3v，但其耐压和功率都较小，适合小功率场合应用。
②旁路二极管当有较多的太阳能电池组件串联组成电池方阵或电池方阵的一个支路时，需要在每块电池板的正负极输出端反向并联1个(或2～3个)二极管db，这个并联在组件两端的二极管就叫旁路二极管。
旁路二极管的作用是防止方阵串中的某个组件或组件中的某一部分被阴影遮挡或出现故障停止发电时，在该组件旁路二极管两端会形成正向偏压使二极管导通，组件串工作电流绕过故障组件，经二极管旁路流过，不影响其他正常组件的发电，同时也保护被旁路组件受到较高的正向偏压或由于“热斑效应”发热而损坏。
旁路二极管一般都直接安装在组件接线盒内，根据组件功率大小和电池片串的多少，安装1～3个二极管。
光伏接线盒用二极管工作原理
光伏接线盒用二极管工作原理光伏接线盒是太阳能光伏发电系统中最常用的组件之一，它主要起到连接电池板和电池串的作用。
而二极管则是光伏接线盒内的一种重要元件，其作用是防止逆流电流的产生。
今天我们就来详细地讲解一下光伏接线盒用二极管的工作原理。
首先，我们需要了解二极管的基本结构及其工作原理。
二极管是由P型半导体和N型半导体组成的，其中P型半导体的载流子为空穴，而N型半导体的载流子为电子。
当P型半导体和N型半导体相接触时，会形成一个PN结，该结会给电流一个特定的方向，因此，二极管有“单向导电性”这一特性。
而在光伏发电系统中，当太阳能电池板向电网输送电能时，夜间或云天等无法正常发电的时候，电网会返回电荷。
这时，如果没有二极管的阻挡作用，就会产生逆流电流，导致电能大量流失。
因此，光伏接线盒中插入二极管，就可以避免这种不必要的流失。
具体而言，当光伏发电系统工作时，电流向负载方向流动，二极管处于导通状态，此时电流汇集于负载。
而当电网回馈电能时，电流方向与负载方向相反，二极管处于反向截止状态，此时逆流电流会在二极管中形成反向电压，使其阻止电流反向流动。
除了延长光伏发电系统寿命，二极管还可以起到保护作用。
当系统发生过电压、过电流等异常现象时，二极管还可以及时发现并截断电路，以避免设备受到损坏。
需要注意的是，光伏接线盒中用的二极管必须具备耐高温、低电压降、反向漏电流小等特点，以保证系统稳定工作。
此外，在使用二极管时还要注意其工作温度范围、工作电流范围等参数，以免超过二极管的承受范围而导致损坏或失效。
总之，光伏接线盒用二极管的工作原理是通过利用其单向导电性和反向截止特性来防止逆流电流的产生，从而保护光伏发电系统。
在实际使用的过程中，我们需要选择适合的二极管，并注意保养和维护。

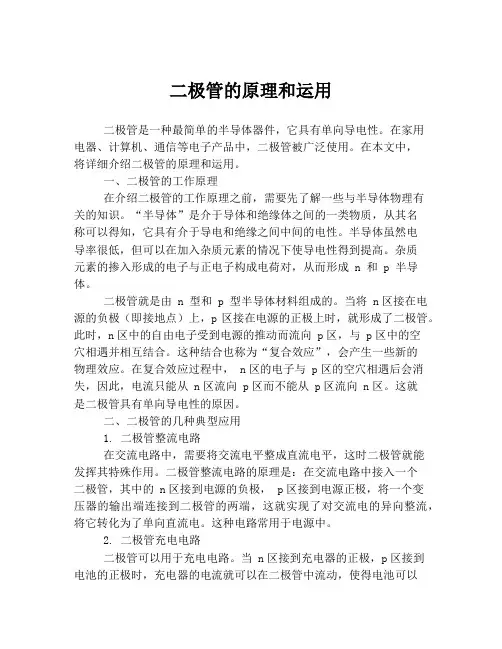

二极管的原理和运用
二极管的原理和运用二极管是一种最简单的半导体器件，它具有单向导电性。
在家用电器、计算机、通信等电子产品中，二极管被广泛使用。
在本文中，将详细介绍二极管的原理和运用。
一、二极管的工作原理在介绍二极管的工作原理之前，需要先了解一些与半导体物理有关的知识。
“半导体”是介于导体和绝缘体之间的一类物质，从其名称可以得知，它具有介于导电和绝缘之间中间的电性。
半导体虽然电导率很低，但可以在加入杂质元素的情况下使导电性得到提高。
杂质元素的掺入形成的电子与正电子构成电荷对，从而形成 n 和 p 半导体。
二极管就是由 n 型和 p 型半导体材料组成的。
当将 n区接在电源的负极（即接地点）上，p区接在电源的正极上时，就形成了二极管。
此时，n区中的自由电子受到电源的推动而流向 p区，与 p区中的空穴相遇并相互结合。
这种结合也称为“复合效应”，会产生一些新的物理效应。
在复合效应过程中， n区的电子与 p区的空穴相遇后会消失，因此，电流只能从 n区流向 p区而不能从 p区流向 n区。
这就是二极管具有单向导电性的原因。
二、二极管的几种典型应用1. 二极管整流电路在交流电路中，需要将交流电平整成直流电平，这时二极管就能发挥其特殊作用。
二极管整流电路的原理是：在交流电路中接入一个二极管，其中的 n区接到电源的负极， p区接到电源正极，将一个变压器的输出端连接到二极管的两端，这就实现了对交流电的异向整流，将它转化为了单向直流电。
这种电路常用于电源中。
2. 二极管充电电路二极管可以用于充电电路。
当 n区接到充电器的正极，p区接到电池的正极时，充电器的电流就可以在二极管中流动，使得电池可以得到充电。
3. 二极管开关电路二极管也可以在电路中充当开关，例如在天线等地方，接收来自外部信号时，需要用二极管将信号转换为适当信号进行放大，这时候需要对二极管进行适当的管控。
同时在电子电路中，通常采用二极管来进行数字逻辑差分信号的判断和切换，这样可以缩小数字电路的规模，提高系统效率。
光伏接线盒二极管击穿的原理
光伏接线盒二极管击穿的原理
噫，你问到光伏接线盒里二极管击穿的事儿啊，这可得好好给你说说。
咱们先从原理上讲起。
在光伏系统里头，那接线盒就像个交通枢纽，把光伏板产生的电能传到电池或者电网里头去。
而这二极管呢，就像个守门员，防止电流乱窜。
但有时候，这守门员也会出问题，就是咱们说的“击穿”。
击穿这事儿，说白了就是电压太大了，二极管承受不住，就像你拿个大锤子去砸鸡蛋，鸡蛋肯定得碎。
在光伏系统里，如果电压或电流超出了二极管的承受范围，那二极管里面的材料就会被破坏，形成一条通道，让电流直接穿过去，这就叫击穿。
那为啥会超出承受范围呢？原因可不少。
比如说，光伏板可能老化，产生的电压就不稳定；或者接线有问题，导致电流过大；还有可能是二极管本身质量不行，承受不了大电压。
要避免二极管击穿，就得从源头上解决问题。
得定期检查光伏板和接线，确保它们都好好的；还得选用质量好的二极管，别为了省几个钱就买个次品。
这样，光伏系统才能稳定运行，咱们用电才能放心。
咱再说说这方言的事儿。
四川话里头，击穿可以说成“被电压打穿了”；陕西方言可能会说“二极管让电流给戳破了”；北京话可能就是“二极管扛不住了，给电压干趴下了”。
虽然说法不一样，但意思都差不多，都是说二极管承受不住电压，坏了。
所以啊，光伏接线盒里的二极管击穿，就是这么个原理。
咱们得注意检查和维护，才能让光伏系统稳定运行，咱们用电才能更放心。
光伏接线盒用二极管
光伏接线盒用二极管一：使用电路上图中一个二极管代表一个接线盒，一般是由3个二极管串联。
在太阳能电池板一切正常时，没有电流流过二极管，只有大约10-20V 的反压；当有一块电池板由于意外情况无法正常发电时，会有比较大的电流流过二极管，电流的大小取决于系统的功率，现在最大常用的电池组件最大的电流为9A。
二：对二极管的要求1，国际标准的要求：标准号IEC61215组件整体加热到75(C℃，通入Isc的反向电流持续1h后，所测旁路二极管的温度应低于其最高工作温度。
随后再将通入的反向电流增加到1.25倍Isc，持续1h，旁路二极管应不失效。
2，对二极管的主要要求是正向压降小、散热好，没有开关速度的要求。
对于现在使用最多的R-6产品，由于没有散热方面的设计，因此，在二极管有电流流过时要承受比较高的温度。
客户一般要求我们的芯片可以承受200℃的高温。
现在R-6产品封装产品最大的电流为9A。
另外根据实际使用情况，有一种情况会出现：当芯片温度在200℃时（极端条件下，），突然出现15V左右的反压，不知此时情况如何。
需要实验确认，应该将产品在15V时不同温度的漏电作出曲线。
三：几种器件的比较现在几个厂家都在竞相推出新产品，主要的方向是降低正向电压。
现在我们主要有三种成型的产品，参数如下：器件名称:15SQ045No VF(15A) VF(12A) VF(10A) IR(45V) VR(0.5mA)( V ) ( V ) ( V ) ( uA ) ( V )1 0.489 0.473 0.461 31.8 54.02 0.468 0.452 0.440 52.3 54.53 0.485 0.468 0.456 35.3 54.04 0.486 0.469 0.457 34.9 54.65 0.476 0.460 0.448 43.3 54.56 0.470 0.454 0.442 49.4 54.47 0.475 0.459 0.447 42.3 54.5器件名称: 12SQ045No VF(12A) VF(10A) IR(45V) VR(0.5mA)( V ) ( V ) ( uA ) ( V )1 0.496 0.478 24.2 60.72 0.495 0.477 27.7 58.43 0.500 0.482 25.1 59.34 0.490 0.473 32.9 58.55 0.499 0.481 25.0 58.56 0.507 0.488 20.7 60.77 0.493 0.476 29.1 58.1器件名称: 10SQ050No VF(10A) IR(45V) VR(0.5mA)( V ) ( uA ) ( V )1 0.624 4.9 73.52 0.625 5.8 70.83 0.625 5.3 72.34 0.625 6.1 72.45 0.629 5.4 71.66 0.627 5.4 73.37 0.624 6.0 73.0器件名称:10A0No VF(10A) VF(7A) VF(5A) VF（3A） ( V ) ( V ) ( V ) （V）1 0.898 0.874 0.854 0.8272 0.894 0.873 0.855 0.8313 0.907 0.882 0.860 0.8234 0.896 0.874 0.856 0.8325 0.898 0.876 0.858 0.834 器件名称:SR540NO VF(5A) IR(40V) VR(IR=0.5mA)(V) (uA) (V)1 0.490 19.0 56.22 0.490 16.0 55.13 0.487 19.0 55.54 0.489 20.0 55.45 0.489 24.0 55.0器件名称:SR340NO VF(3A) IR(40V) VR(IR=0.5mA)(V) (uA) (V)1 0.492 25.0 55.72 0.486 12.3 56.53 0.481 17.1 55.94 0.487 14.4 55.05 0.482 13.5 55.52008-3-6。
组件旁路二极管详解
组件旁路⼆极管详解组件旁路⼆极管详解⼀般⽤在单晶硅和多晶硅光伏(PV)⾯板的旁路⼆极管中，在出现低分流和⾼分流阻抗时，保护过热点的光伏电池(参考图1)。
图1A，电池板中的低分流阻抗单元图1B，电池板中的⾼分流阻抗单元在旁路应⽤中，肖特基势垒整流器可发挥低正向电压降的优势，⽽且⽐普通P-N结整流器的功率耗散更⼩。
然⽽，这种器件也具有低反向电压击穿的缺点，很容易因ESD(静电放电)的电过应⼒(EOS)和感应的⾼电压⽽损坏。
图1显⽰的是，⼀个肖特基整流器在250V电压下施加⾼电压8/20 µs脉冲后失效的测试结果。
图1，肖特基整流器在250V电压和⼀个8/20 µs脉冲(2-Ω线阻)情况下失效。
ESD——静电放电光伏电池光伏电池是太阳能光伏电池的简称，⽤于把太阳的光能直接转化为电能。
⽬前地⾯光伏系统⼤量使⽤的是以硅为基底的硅太阳能电池，可分为单晶硅、多晶硅、⾮晶硅太阳能电池。
在能量转换效率和使⽤寿命等综合性能⽅⾯，单晶硅和多晶硅电池优于⾮晶硅电池。
多晶硅⽐单晶硅转换效率低，但价格更便宜。
按照应⽤需求，太阳能电池经过⼀定的组合，达到⼀定的额定输出功率和输出的电压的⼀组光伏电池，叫光伏组件。
根据光伏电站⼤⼩和规模，由光伏组件可组成各种⼤⼩不同的阵列。
本公司光伏组件，采⽤⾼效率单晶硅或多晶硅光伏电池、⾼透光率钢化玻璃、Tedlar、抗腐蚀铝合多边框等材料，使⽤先进的真空层压⼯艺及脉冲焊接⼯艺制造。
即使在最严酷的环境中也能保证长的使⽤寿命。
组件的安装架设⼗分⽅便。
组件的北⾯安装有⼀个防⽔接线盒，通过它可以⼗分⽅便地与外电路连接。
对每⼀块太阳电池组件，都保证20年以上的使⽤寿命。
是⽤层压膜与玻璃或透明的⼆氧化硅板压到⼀起，或是⽤环氧树脂材料粘在⼀起。
玻璃、化学材料平板和层压薄膜都很容易产⽣ESD，ESD的强度取决于表⾯直径。
ESD可能损坏肖特基整流器的芯⽚端，主要是通过过热失效的⽅式(图2A和2B)。
为什么在太阳能电池组件输出端的两极并联一个旁路二极管
为什么在太阳能电池组件输出端的两极并联一个旁路二极管怎么理解：“为防止太阳能电池在强光下由于遮挡造成其中一些因为得不到光照而成为负载产生严重发热受损,最好在太阳能电池组件输出端的两极并联一个旁路二极管。
”我是个新手，不太了解这个，希望大家帮忙，谢谢！问题补充：谢谢回答。
不过还有疑问。
能不能更详细的解释一下每个太阳能单元输出的电压？以及并联的二极管是如何解决不能发电的部分发热的问题的？答：在电池因为遮挡而得不到阳光或者部分照不到的情况下，这块电池产生的电流会变小，因为电池板内的电池的连接方式是串联，所以他们的电流是必须相同的，所以因为这个bad cell，导致了整个板输出的电流变小了，输出功率也变小了。
但是其他电池产生的功率是不减少的，输出少了，只能“内部消化”了，消化的地方就是哪个bad cell,而产生hot spot.旁路二极管就是为了在有bad cell的情况下，短路这个bad cell,而不影响其他的电池的输出。
但是每个电池都加一个二极管，这个成本不是一般的高，所以一般是18个电池一个二极管太阳能电池的暗伏安特性和一般二极管的伏安特性的异同在一定的光照下,太阳电池产生一定的电流ISC ,其中一部分是流过P - N 结的暗电流,另一部分是供给负载的电流。
故可把光照P - N 结看作是一个恒流源与理想二极管的并联组合,恒流源的电流就是最大的光生电流ISC ,流过理想二极管的电流即暗电流ID , IL 为流过负载电阻R的电流。
太阳能电池组件中的防反充电二极管的最大反向电压大约应设定在多大,可以用肖特基二极管吗?因为SBD的反向电压较低那要看太阳能电池本身的输出电压有多高了，二极管的耐压一定要比被充电的电池电压高，否则电池就会击穿它了。
注意电池电压不要按标称电压计算，而是要按最高电压计算，电池充满时的电压约为标称的1.2倍。
为了防止意外，应留出余量，一般取最大值的1.414倍。
什么是太阳能电池暗特性太阳能电池基本特性研究苗建勋，李水泉，石发旺，曹万民，武金楼（洛阳工学院，洛阳，471039）摘要随着太阳能电池使用日益广泛，对太阳能电池特性的研究也越来越引起人们的重视。
二极管的工作原理
二极管的工作原理
二极管是一种元件，可以根据电压的变化实现开关功能，运用在电路中非常广泛。
它有普
通型，可恒定型，可控型等类型，用于控制电源的开关和实现电路中的衔接功能。
二极管是晶体管的一种，又被称为“半导体晶体开关”。
它是由晶体管内连接而成，它像
一个静止开关，有二层封装，其中一层封装为护罩时加强元件的安全性，另一层封装为双
层安装块。
二极管的基本结构由P型和N型半导体构成，一般用砷化镓（GaAs）或硅（Si）等作为半
导体材料。
其中，P型半导体是由电子组成，N型半导体主要由空穴组成，两种材料组合，就构成了一个基本的二极管结构。
二极管在实际运行中，需要借助电源，流动一定的电流通过它，如果输入的外部电压过低，则二极管只能在很小的电流中开关，而且不能正常工作；而如果电压过高，二极管也不能
正常工作，它会限制外部电源的电流流量，因而也不能畅通的正常工作。
二极管最常用的就是特别快速的开关功能，它通过在输入和输出端施加相应的电压，可以
快速地打开或关闭电极导通和断开，这样就可以精准地控制电流流向和断开，并可以用来
实现数字信号的转化。
二极管的优势就是可以节省空间，安全可靠，可以长期维护使用。
总之，二极管是一种用于控制电源的开关和实现电路中的衔接功能的元件，它的结构简单，使用方便，可以实现电源的快速开关，使得电路能够获得更加精确的控制，同时又节省了
机器空间，安全可靠，是电子电路中极其重要的元件之一。
(参考资料)光伏接线盒全面解析
光伏接线盒全面解析在光伏发电系统中，如果光伏接线盒选取不当，可使电池板烧毁甚至整个光伏系统崩溃。
俗话说得好，“切莫因小失大”。
作为太阳能电池组件的一种连接器，光伏接线盒主要的作用就是将太阳能电池模块产生的电能经电缆导出。
由于太阳能电池使用场合的特殊性和其本身的昂贵价值，光伏接线盒必须经过特殊设计才能满足太阳能电池组件的使用要求。
光伏接线盒主要具有两种功能：基本功能为连接光伏组件和负载，将组件产生的电流引出并产生功率。
附加功能为保护组件引出线，防止热斑效应。
1.1连接接线盒作为连接器，起到连接太阳能组件与逆变器等控制装置的桥梁作用。
接线盒内部通过接线端子和连接器将太阳能组件产生的电流引出并导入到用电设备中。
为了尽量减小接线盒对组件功率的损耗，接线盒所用的导电材料要求电阻小，和汇流带引出线的接触电阻要小。
1.2保护接线盒的保护作用包括三部分，一是通过旁路二极管防止热斑效应，保护电池片及组件；二是通过特殊材料密封设计防水防火；三是通过特殊的散热设计降低接线盒的工作温度，减小旁路二极管的温度，进而降低其漏电流对组件功率的损耗。
2.1耐候性耐候性是指：材料如涂料、塑料、橡胶制品等，应用于室外经受气候的考验，如光照、冷热、风雨、细菌等造成的综合破坏，其耐受能力叫耐候性。
接线盒暴露在环境中的部分为盒体、盒盖及连接器（PC），它们都是由耐候性强的材料制作，目前最常用的材料为PPO（聚苯醚），它是世界五大通用工程塑料之一。
具有刚性大、耐热性高、难燃、强度较高、电性能优良等优点。
另外，聚本醚还具有耐磨、无毒、耐污染等优点。
PPO的介电常数和介电损耗在工程塑料中是最小的品种之一，几乎不受温度、湿度的影响，可用于低、中、高频电场领域。
PPO的负荷变形温度可达 190℃以上，脆化温度为-170℃。
2.1.1耐高温高湿组件的工作环境非常恶劣，有的工作在热带地区，日平均温度非常高；有的工作温度非常低，如高海拔地区、高纬度地区；有的昼夜温差非常大，如沙漠地区。
太阳能板旁路二极管
太阳能板旁路二极管太阳能板旁路二极管的作用和原理引言：太阳能板是一种转换太阳能为电能的装置，而太阳能板旁路二极管则是太阳能系统中的重要组成部分。
在本文中，我们将深入探讨太阳能板旁路二极管的作用、原理以及相关的观点和理解。
一、太阳能板旁路二极管的作用太阳能板旁路二极管在太阳能系统中扮演着非常重要的角色。
它主要用于保护太阳能板免受一些潜在的危害，同时也有助于提高系统的效率。
具体而言，太阳能板旁路二极管的作用包括以下几个方面：1. 防止电池过充：在太阳能系统中，当太阳能板向电池组输出电能时，可能会出现电池过充的情况。
过充会导致电池损坏或发生事故。
太阳能板旁路二极管可以通过将多余的电能绕过电池组，防止电池过充，保护电池组的安全和寿命。
2. 防止电池放电：与过充相反，太阳能系统中还可能出现电池放电的情况。
当太阳能板无法提供足够的电能时，电池组可能会向太阳能板倒流放电，导致电池损坏。
太阳能板旁路二极管可以防止电池放电，保护电池组的安全和稳定运行。
3. 防止逆流损失：在太阳能系统中，当太阳能板无法产生足够的电能时，系统可能会从电池组中提取电能。
如果没有太阳能板旁路二极管，这会导致逆流损失。
太阳能板旁路二极管可以减少逆流损失，提高系统的效率。
二、太阳能板旁路二极管的原理了解太阳能板旁路二极管的原理对于深入理解其作用十分关键。
太阳能板旁路二极管是一种特殊的二极管，其特点是具有低电阻和反向电压高于太阳能电池组工作电压。
具体原理如下：1. 低电阻：太阳能板旁路二极管具有低电阻，这意味着在正向电压下，电流可以很容易地通过二极管，而不会有太多的电压降。
这个特性使得太阳能板旁路二极管能够在需要绕过电池组时提供较低的电阻路径。
2. 反向电压高于工作电压：正常工作情况下，太阳能板的输出电压是小于电池组的工作电压的。
太阳能板旁路二极管的反向电压要高于电池组的工作电压，这样当太阳能板的输出电压低于电池组工作电压时，太阳能板旁路二极管会阻止电流流过，从而保护电池组的安全。
光伏组件中旁路二极管工作原理
光伏组件中旁路二极管工作原理光伏组件中旁路二极管工作原理如下：旁路二极管常用在光伏电池组件上，用串上并联旁路二极管的方法来减轻热斑的影响。
首先来看看热斑的形成原理：被遮挡的电池片不再发电，自身相当于一个消耗电阻；在其两端产生S-1 片电池片的方向偏压，如无旁路二极管保护，则组件电流流过后将产生热量。
组件的正向I-V 特性曲线和被遮挡的电池片的反向I-V特性曲线相交出形成的阴影为电池片的最大消耗功率。
在太阳电池（串）两端并联旁路二极管，旁路二极管开始工作，将被遮挡的一串电池片旁路掉，组件电流从旁路二极管流过，保证组件工作正常，并保护了被遮挡的电池片不会被损坏。
即使这样，被旁路掉的那部分电池串中没有被遮盖的电池片也无法正常发电，是一种损失。
另外，由于旁路二极管是并联方式连接在一串电池片两端，常态下二极管处于反向截至状态，反向压降取决于反向压降约为：0.5N V （一串电池片的数量N），由二极管反向电流特性知，二极管反偏时有漏电流经过，此电流很小，一般在微安级。
反向电偏置电压和温度对反向电流的影响。
温度及反向偏置压降对IR 的影响；温度升高使得IR 成倍地升高，同样，反向压降的增加可以导致二极管漏电流的增加。
所以理想状态下是每片电池片加旁路二极管一只，但在实际应用中，没有厂家会这么做，只能是在在满足组件使用要求的情况下，统筹考虑每个旁路二极管旁路的太阳电池数量。
这样一来，对旁路二极管的性能要求就尤为重要了。
由于大多数二极管安装在接线盒内，盒内受有限的散热空间及接线盒结构和材料的限制，要求二极管的热性能一定要好，关于二极管的热性能，IEC61215 10.18节有旁路二极管热性能试验专门介绍。
热斑发生时，组件电流基本上都流经旁路二极管，有电流流过就会有热产生，同时，由于接线盒内的二极管发热也对接线盒提出了要求：接线盒要具备好的耐热和好的散热特性。
光伏接线盒中影响旁路二极管结温因素的探讨
光伏接线盒中影响旁路二极管结温因素的探讨以光伏接线盒中影响旁路二极管结温因素的探讨为题，本文将从多个角度对该问题进行分析和讨论。
首先，我们需要了解光伏接线盒的功能和结构。
光伏接线盒是太阳能光伏发电系统中的一个重要组成部分，它被用于连接光伏电池板和其他电气设备，如逆变器。
光伏接线盒通常由一个外壳、连接器、保险丝和旁路二极管等部件组成。
其中，旁路二极管是一种用于保护光伏电池板的关键元件。
旁路二极管的主要功能是在光伏电池板发生故障时，将电流绕过故障部分，以防止整个电池板的功率损失。
它通常被安装在光伏接线盒内部，与光伏电池板的正极和负极相连。
当光伏电池板发生故障时，旁路二极管会自动导通电流，使光伏电池板的故障部分不会影响整个系统的发电效率。
然而，旁路二极管在工作过程中会产生一定的热量，这会导致其结温升高。
旁路二极管的结温是指其内部温度，它会影响旁路二极管的性能和寿命。
因此，了解和控制旁路二极管的结温是非常重要的。
影响旁路二极管结温的因素有很多，下面我们将对其中的几个重要因素进行探讨。
首先是光伏电池板的温度。
光伏电池板的温度会直接影响旁路二极管的结温。
在高温环境下，光伏电池板的温度升高会导致旁路二极管的结温升高，从而影响其性能和寿命。
因此，在设计光伏接线盒时，需要考虑如何降低光伏电池板的温度，以减小旁路二极管的结温。
其次是光伏电池板的工作电压。
光伏电池板的工作电压会对旁路二极管的结温产生影响。
当光伏电池板的工作电压较高时，旁路二极管的结温也会相应升高。
因此，在设计光伏接线盒时，需要根据光伏电池板的工作电压选择适当的旁路二极管。
光伏接线盒的散热设计也会影响旁路二极管的结温。
如果光伏接线盒的散热设计不合理，无法有效地散热，就会导致旁路二极管的结温升高。
因此，合理设计光伏接线盒的散热系统，提高散热效率，可以有效降低旁路二极管的结温。
光伏接线盒中旁路二极管的选型也会对其结温产生影响。
不同型号的旁路二极管具有不同的导通电阻和耐压能力，这会直接影响旁路二极管的结温。
光伏汇流箱为何需加装光伏专用防反二极管
光伏汇流箱为何需加装光伏专用防反二极管0. 引言光伏防雷汇流箱是大规模光伏电站中不可缺少的设备之一，其投资额约占整体投资的0．5% ～1．0% 。
近年来，随着国内光伏项目的快速发展，生产厂商逐年增多、产品质量良莠不齐，而汇流箱的质量将直接影响电站的安全、经济和稳定运行。
1.汇流箱的组成大规模光伏电站中常见的标准产品有6、8、10、12 、16 回路等规格的光伏防雷汇流箱。
它可根据客户需要进行定制，回路数不限，灵活配置，一般由以下几部分组成。
1.1箱体箱体一般采用钢板喷塑、不锈钢、工程塑料等材质，外形美观大方、结实耐用、安装简单方便，防护等级达到IP 54 以上，防水、防尘，满足户外长时间使用的要求。
1.2直流断路器直流断路器是整个汇流箱的输出控制器件，主要用于线路的分/ 合闸。
其工作电压高至DC1000V。
由于太阳能组件所发电能为直流电，在电路开断时容易产生拉弧，因此，在选型时要充分考虑其温度、海拔降容系数，且一定要选择光伏专用直流断路器。
1.3直流熔断器在组件发生倒灌电流时，光伏专用直流熔断器能够及时切断故障组串，额定工作电压达DC1000V，额定电流一般选择15 A（晶硅组件),常规型号有SP10M10-1000 SP10M12-1000 SP10M15-1000。
光伏组件所用直流熔断器是专为光电系统而设计的专用熔断器（外形尺10 mm ×38 mm），采用专用封闭式底座安装，避免组串之间发生电流倒灌而烧毁组件。
当发生电流倒灌时，直流熔断器迅速将故障组串退出系统运行，同时不影响其他正常工作的组串，可安全地保护光伏组串及其导体免受逆向过载电流的威胁。
1.4光伏专用防反二极管汇流箱中，二极管与组件接线盒中二极管的作用是不同的。
组件接线盒中的二极管主要是当电池片被遮挡时提供续流通道，而汇流箱中的二极管主要是防止组串之间产生环流，常规型号有GJMK26A1600V、GJMK55A1600V、GJMK26A1600V等。
光伏板负极二极管接法
光伏板负极二极管接法
光伏板负极二极管接法是指在光伏电池板上安装二极管，以防止电池板在夜间或低光照条件下反向流动电流。
这种接法可以保护电池板，延长其使用寿命，同时也可以提高光伏系统的效率。
在光伏板负极二极管接法中，二极管的正极连接到电池板的负极，而负极则连接到电池板的正极。
这种接法可以防止电池板在夜间或低光照条件下反向流动电流，从而保护电池板不受损坏。
此外，这种接法还可以提高光伏系统的效率，因为它可以减少电池板的损失，从而提高系统的输出功率。
在实际应用中，光伏板负极二极管接法可以采用两种方式：串联和并联。
串联方式是将多个电池板连接在一起，然后将二极管连接到最后一个电池板的负极。
这种方式可以防止电池板之间的反向流动电流，从而保护整个系统。
并联方式是将多个电池板并联在一起，然后将二极管连接到每个电池板的负极。
这种方式可以防止单个电池板的反向流动电流，从而保护每个电池板。
总之，光伏板负极二极管接法是一种非常重要的光伏系统保护措施。
它可以保护电池板，延长其使用寿命，同时也可以提高光伏系统的效
率。
在实际应用中，我们应该根据具体情况选择合适的接法方式，以保证系统的正常运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
光伏接线盒用二极管工作原理
光伏接线盒是太阳能光伏电池组件的一个重要部分。
它包含着多个太阳能电池板的连接和保护元件，其中二极管是一种必不可少的元件。
那么，光伏接线盒用二极管的工作原理是什么呢？
首先，二极管是一种只允许电流单向通过的半导体器件。
一般来说，它由p型半导体和n型半导体两种材料组成，中间有一个p-n结。
当二极管正向工作时，即正极连接p型半导体，负极连接n型半导体，外加电压大于二极管的阈值电压时，电流可以顺利通过；反向工作时，即正极连接n型半导体，负极连接p型半导体，外加电压小于二极管的阈值电压时，电流会被阻断。
在光伏接线盒中，二极管被用来保护太阳能电池板，防止它们在夜晚或阴天时受到反向电流的损害。
当太阳能电池板在正常工作时，二极管处于正向导通状态，电流可以从太阳能电池板向负载电路流动；而当太阳能电池板处于反向电压状态时，二极管就会变成反向阻断状态，从而防止反向电流的流动。
总之，光伏接线盒用二极管保护太阳能电池板的原理就是利用二极管的单向导通特性，将正向电流顺利通过，而防止反向电流的流动，从而保护太阳能电池板的安全运行。
- 1 -。
