设计换热器的过程一般包括以下几个步骤：确定换热器类型、选择换
热器材质、计算换热面积、计算换热器尺寸、计算流体流量和温度等。

1.确定换热器类型：根据具体的工艺要求、流体性质和换热效率要求，确定使用的换热器类型，如管壳式换热器、管板式换热器、板式换热器等。

2.选择换热器材质：根据流体性质和工艺要求，选择合适的换热器材质，如不锈钢、碳钢、镍及其合金等。

考虑耐腐蚀性、强度和成本等因素。

3.计算换热面积：根据流体的流量、温度和换热传热系数，计算所需
的换热面积。

换热面积的计算可以通过换热器设计软件进行，也可以通过
数学公式计算，例如Q=U*A*(ΔTm)式中的A即为换热面积。

4.计算换热器尺寸：根据换热面积、管子直径和管排布方式，计算换
热器的尺寸，包括换热器的长度、宽度和高度等。

根据需要还可以进行结
构强度校核和模态分析等。

5.计算流体流量和温度：根据工艺要求和热力学计算，确定流体的流
量和温度。

通过质量守恒和能量守恒等原理进行计算，例如根据流体的流
量和温度差，计算冷却液的质量流率和冷却液的温度变化等。

总结起来，设计换热器的过程包括确定换热器类型和材质、计算换热
面积和尺寸，以及计算流体流量和温度等。

根据具体的工艺要求和流体性质，选择合适的设计参数，通过数学计算和换热器设计软件进行计算，最
终得到满足工艺要求的换热器设计方案。

换热器设计步骤

(1)计算定性温度，确定物理常数：管程t ，壳程T 。

密度ρ，比热c p ，粘度µ，导热系数λ，T 壳程， t 管程(2)计算对数平均温差，R=1221T T t t -- S=2111t t T t --，Q=W S C PS (T 1-T 2)= W I C Pi (t 2-t 1) 求出冷流体的流量W i (3)修正温差系数t m t t ε∆∆=∆假定总传热系数K, 列管式换热器中的总传热系数K 的经验值(4)下标ｉ、ｏ、ｍ分别表示管内、管外和平均计算所需传热面积，根据传热面积选管径，管长，管心距，确定管根数N t 。

管径和管内流速选用Φ25×2.5较高级冷拔传热管（碳钢），取管内流速管程数和传热管数可依据传热管内径和流速确定单程传热管数Ns=24i Vd u π按单程管计算，所需的传热管长度为 L=po sA d n π按单程管设计，传热管长l ，宜采用多管程结构。

根据设计实际情况，采用非标设计，则换热器的管程数为Np=Ll传热管总根数 Nt=Ns*Np(5)计算壳程直径D s ，算出后根据具体情况决定直径D s 。

(6)分别计算管程与壳程的传热系数1.管程传热系数每程管侧的流路面积为A t =πdi2NT/4ntpassG i =Wt/atRe= di GI/µi查壳程传热系数与折流板圆缺关系图查出JH ,计算出hIh i = JHGICPi(cpµ/λ)-2/3(µ/µw)-0.14忽略粘度矫正µ/µw=12.壳程传热系数A．计算理想的管排传热系数hcB.计算JcC.计算JlD.计算JbE.计算JsF.计算hh 0=hcJcJlJbJsJr计算总传热系数核算总传热系数(7)1.计算管程与壳程的压力降p T =pt+pr+pn+pce= Gi 2/2ρ(1.5/ntpass+4FlS/di*1/Φtr+KC+KE+K)ntpassKC =0.3 KE=0.2 K=4 Φtr黏度校正系数Ret﹥2100,为(µ/µw)-0.14；Ret ＜2100，为(µ/µw)0.25 f为摩擦系数Ret﹥2100,为16/Ret；Ret ＜2100，为0.04/Ret0.162.计算壳程压力降BELL法管束中错流部分压力降+折流板缺口窗中压力降+进出口压力降。

列管式换热器的设计与计算

列管式换热器的设计与计算设计步骤如下：第一步：确定换热器的需求首先需要明确换热器的设计参数，包括流体的性质、流量、进出口温度、压力等。

这些参数将在后续的计算中使用。

第二步：选择合适的换热器型号根据设计参数和换热需求，选择合适的列管式换热器型号。

常见的型号包括固定管板式、弹性管板式、钢套铜管式等。

第三步：计算表面积根据流体的热传导计算表面积。

换热器的表面积是根据热传导定律计算得到的，公式为：Q=U×A×ΔT，其中Q为换热量，U为传热系数，A为表面积，ΔT为温差。

根据这个公式，可以计算出所需的表面积。

第四步：确定管子数量和尺寸根据所需的表面积和型号，确定换热器中管子的数量和尺寸。

根据流体的流速和换热需求，计算出每根管子的长度和直径。

第五步：确定管板和管夹的尺寸根据管子的尺寸，确定管板和管夹的尺寸。

管板和管夹是固定管子的重要部分，负责把管子固定在换热器中，保证流体的正常流动。

第六步：确定换热器的材质和厚度根据流体的性质和工作条件，确定换热器的材质和厚度。

常见的材质有不锈钢、碳钢、铜等。

通过计算流体的温度、压力和腐蚀性等参数，选择合适的材质和厚度。

第七步：校核换热器的强度对换热器的强度进行校核。

根据国家相关标准和规范，对换热器的强度进行计算和验证，确保其能够承受工作条件下的压力和温度。

第八步：制定施工方案和图纸根据设计结果，制定换热器的施工方案和详细图纸。

包括换热器的总体布置，管子的连接方式，焊接和安装步骤等。

上述是列管式换热器的设计步骤，下面将介绍列管式换热器的计算方法。

首先，需要计算流体的传热系数。

传热系数的计算包括对流传热系数和管内传热系数两部分。

对于对流传热系数，可以使用已有的经验公式或经验图表进行估算。

对于管内传热系数，可以使用流体的性质和流速等参数进行计算。

其次，根据传热系数和管子的尺寸，计算管子的传热面积。

管子的传热面积可以根据管子的长度和直径进行计算。

然后，根据热传导定律，计算换热器的传热量。

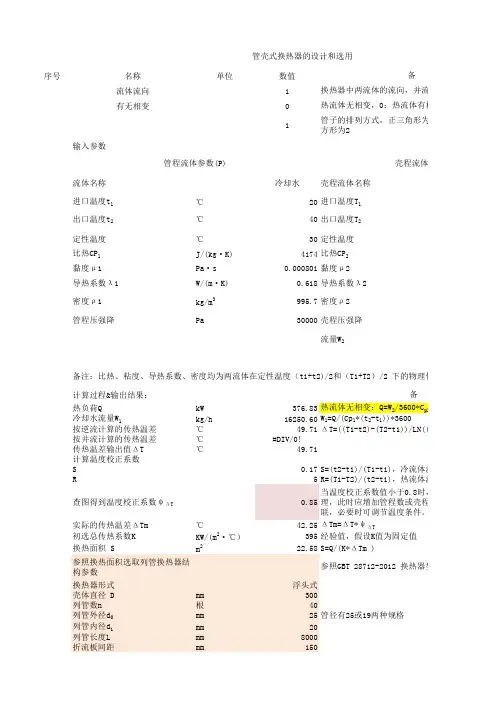

换热器设计计算详细过程资料提纲
