(3)边沟整修应挂线进行，如遇边沟缺损，不可随意用土贴补。
(4)修整的路基表层厚15Omm以内，松散的或半埋的尺寸大于IOOmm的石块，应从路基表面层移走,并按规定填平压实。
(5)在路堑边沟和路堤拱形护坡，每隔20米应设20*20Cm临时排水孔，排水孔底面低路床标高IOCm,在凹形竖曲线低处应增设临时排水孔。
(6)在路面施工前，应检查临时排水、永久排水设施是否设置、有效。
(7)路基修整完毕后，堆弃路基范围内的废土料应予清除。
路基施工过程中常见问题及处理办法1路基施工工艺1.1 挖方路基1.11 一般通过机械开挖和人工整平。
常用的施工方法为现场测量、清除周围杂物、设置临时截水沟、确定好开挖方案、通过挖方和土石方的向外运输方式，使用人工平整的方法平整路基等流程。
1.12 要注意其中的施工难点，施工重点是不良土质的清除过程，因为其所处位置为软土层，具有压缩性强、承载力较低，所以不适合用于路基的受力层，在路基的基底应使用密实的原土。
在对路基进行处理时，应注意使用密实原土替换所有的不良土质，同时应注意分层回填和压实，科学设置路基面的高度，用换填后的原土作为其受力层。
1.2填方路基在施工时，要保证路基的稳定，可先使用推土机进行平整，然后再使用20t 的压路机振动压实。
具体的施工方法为:现场测量、地面处理、路基填土、碾压。
在施工过程中的难点部分是在半填半挖以及对挖填交界部分的处理。
2质量控制2.1 雨天挖方路基质量控制2.11 禁止超挖、减小挖掘面积。
2.12 开挖之后，遇到特殊情况不能向下时，在基地上部预留30厘米高度，下次开挖至设计标高。
2.13 避免路基进行浸泡，做好路基开挖之后的排水工作。
2.14 ±质非常差的时候，禁止在雨天开挖，避免产生塌方。
2.15 方路基施工质量控制2.21 即半填半挖以及填挖交界部分的施工应确保填方的高度大于2m,在交界处可使用土工格室，确保其延伸率低于15%,抗拉强度在150MPa,长度在12.5m,宽度4m,高度0.5m o使用连接件连接2层或2层以上的土工格室。
路基工程施工工艺及流程图精选版
路基工程施工工艺及流程图Document serial number【KKGB-LBS98YT-BS8CB-BSUT-BST108】路基工程施工工艺及流程图（史上最全）1前期准备工作<1>路基开工前，首先要进行测量定线工作，其内容包括导线、中线、水准点复测、断面检查与补测。
测量精度以交通部颁布的《公路路线勘测规程》的要求为标准。
测量的工具，使用精度符合要求的全站仪，红外线测距仪，经纬仪和水准仪。
当导线点与水准点不能满足施工要求时，报监理工程师批准，对其进行加密，成果资料提交监理工程师审查后签字认可后使用。
在开工前进行施工放样，放出路基边缘、坡口、坡脚、边沟护坡道、借土场等具体位置，标明其轮廓，报监理工程师检查批准。
对工程沿线及借土场应取有代表性的土样，按JTJ051-93标准试验方法，进行天然液限、塑性指数、密度、含水量等的试验。
用于填方的土样，测量最大干容性、最佳含水量或毛体积比重和土的加州承载比GBR值，测试结果报监理工程师审批。
<2>清理掘除。
在路线用地范围内的树木、杂草、灌木等应予清除，按照监理工程师指定的深度和范围清除并运至工程师指定地点，路基用地范围内的结构物按要求清除，对于路基附近的危险建筑予以适当加固，对文物古迹妥善保护。
路基表面清理完工后，并根据规范的要求进行填前碾压并达到监理工程师的规定要求。
挖方或填方区域内，所有的腐植土、淤泥、表层植土均应挖出干净，按环保规定弃置路基范围用地以外，并按《公路路基施工技术规范》弃土条例要求处理，对因挖出孔穴、障碍物而留下的孔洞、树根按要求进行处理。
2路基的填筑方法路基宜采用水平分层填筑，即按照横断面全宽分成水平层次，逐层向上填筑。
如果原地面不够平坦，填筑应从最低处分层填起，每填一层经过压实达到符合规定要求后，再添一层。
对于原路面纵坡大于12%的地段。
可采用纵向分层填筑法施工，沿纵坡逐层、分层填压达到密实。
但填之路堤的上部，仍采用水平分层填筑法。
路基工程各施工工艺流程图
锚杆加固效果： 提高路基承载 力，防止路基 沉降、滑移等
感谢您的观看
汇报人：
微型桩加固
微型桩加固原理：通过打入微 型桩，提高地基承载力
微型桩类型：包括混凝土微型 桩、钢微型桩等
微型桩施工工艺：包括定位、 钻孔、灌注、拔管等步骤
微型桩加固效果：提高地基承 载力，减少沉降，提高路基稳 定性
锚杆加固
锚杆类型：预 应力锚杆、非 预应力锚杆等
锚杆材料：钢、 混凝土、复合
材料等
锚杆施工工艺： 钻孔、清孔、 注浆、锚固等
降低运输成本
环保要求：选择 环保材料，减少
对环境的影响
填筑压实
填筑材料：选择合适的填筑材料，如砂 石、土等
填筑方法：采用分层填筑、碾压等方法
压实设备：选择合适的压实设备，如压 路机、振动压实机等
压实标准：根据设计要求，确定压实标 准，如压实度、含水量等
质量控制：对填筑压实过程进行质量控 制，确保工程质量
路基工程各施工工艺流 程图
汇报人：
目录
路基施工工艺流程图
01
排水施工工艺流程图
02
防护施工工艺流程图
03
特殊路基处理工艺流程图
04
路基加固施工工艺流பைடு நூலகம்图
05
路基施工工艺流 程图
施工准备
材料准备：包 括砂石、水泥、
钢筋等
机械设备准备： 包括挖掘机、 压路机、搅拌
机等
人员准备：包 括施工人员、 技术人员、管
注浆加固
注浆材料：水泥浆、化学浆等
注浆方法：压力注浆、真空注 浆等
注浆设备：注浆机、注浆管等
注浆效果：提高路基强度，改 善路基稳定性
树根桩加固

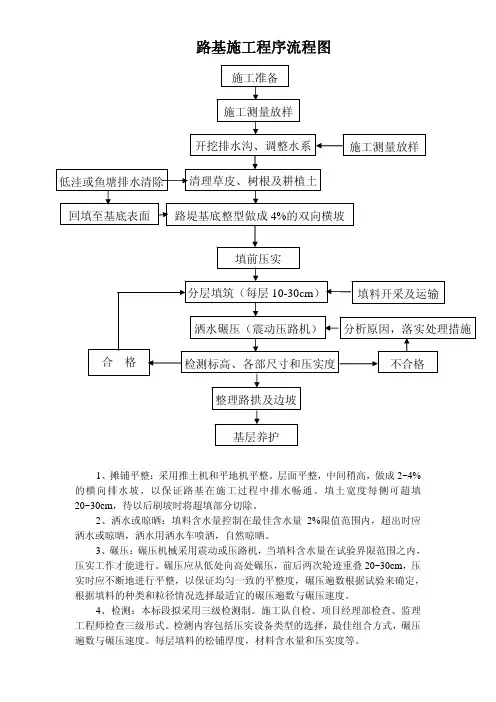

路基施工程序流程图
路基施工程序流程图1、摊铺平整：采用推土机和平地机平整。
层面平整，中间稍高，做成2~4%的横向排水坡，以保证路基在施工过程中排水畅通。
填土宽度每侧可超填20~30cm，待以后刷坡时将超填部分切除。
2、洒水或晾晒：填料含水量控制在最佳含水量2%限值范围内，超出时应洒水或晾晒，洒水用洒水车喷洒，自然晾晒。
3、碾压：碾压机械采用震动或压路机，当填料含水量在试验界限范围之内，压实工作才能进行。
碾压应从低处向高处碾压，前后两次轮迹重叠20~30cm，压实时应不断地进行平整，以保证均匀一致的平整度，碾压遍数根据试验来确定，根据填料的种类和粒径情况选择最适宜的碾压遍数与碾压速度。
4、检测：本标段拟采用三级检测制。
施工队自检、项目经理部检查、监理工程师检查三级形式。
检测内容包括压实设备类型的选择，最佳组合方式，碾压遍数与碾压速度。
每层填料的松铺厚度，材料含水量和压实度等。
路面底基层施工工艺框图1、测量待施工石灰土的基底高程，清除土路基上的垃圾、有机物及草皮等。
然后进行填前碾压，使其密实度达到规定要求，并开挖临时排水沟，以保证工作面不集水。
2、用自卸汽车运载符合标准的粘土按梅花形间距卸土，再用推土机和平地机按测定的标高将土整平，用压路机稳压一遍后检测布土量，有出入，应增加或刮除。
3、在布好的土层上用白灰划出方格灰线，计算出每个方格的石灰用量，用数量及松铺厚度双向控制石灰用量，布灰由人工进行，一定要均匀。
4、拌和机从边向中间依次翻拌，拌和次数不少于两遍，先从拌和段起点边线向内逐次耕到中心，从中心向外逐次绞耕到两侧边线，如此反复两遍，每次拌和重叠翻拌三分之一，翻拌时设专人跟随拌和机随时检查拌和深度，配合操作员调整拌和深度。
5、在灰土整形约50M时即可开始碾压，用8T碾稳压必须重轮在前，自路边向路中央匀速碾压。
6、碾压时用12T以上压路机，自路边开始向路中心碾压4~6遍，压实度即可达到或接近要求，否则尽快补充，灰土整理后应及时碾压，当天碾压成型。
道路施工工艺流程图
雨水管道施工工艺流程图
路基填筑施工工艺流程图
密实度检验
路床施工工艺流程图
水泥稳定碎石基层施工工艺流程图
沥青混凝土试验检测工艺流程图
沥青混凝土面层施工工艺流程图
检测油温 ―N 静压（初压）
检测高程、平整
静压（终压） ——
----- 1— ------ 度、压实度 联结层验收合格 施工方案审批
原材料检验 测设高程控制
基准线 监理工程师检查
沥青混凝土配合
比审批 划分摊铺带 机械就位 质量检查验收 拌合、运输
接缝（茬）处理
冲击钻钻孔灌注桩施工工艺流程图
桥台施工工艺流程图
墩柱施工工艺流程图
现浇后张预应力箱梁施工工艺流程图
桥面混凝土铺装层施工工艺流程图
140。

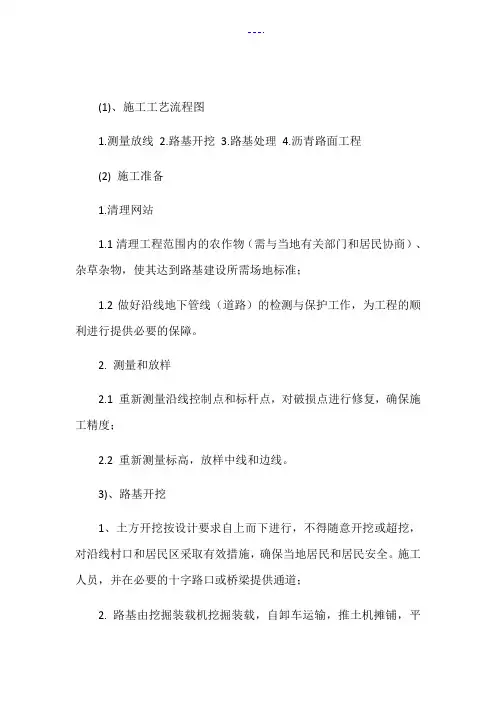

市政道路工程路基基层施工及沥青路面施工工艺
