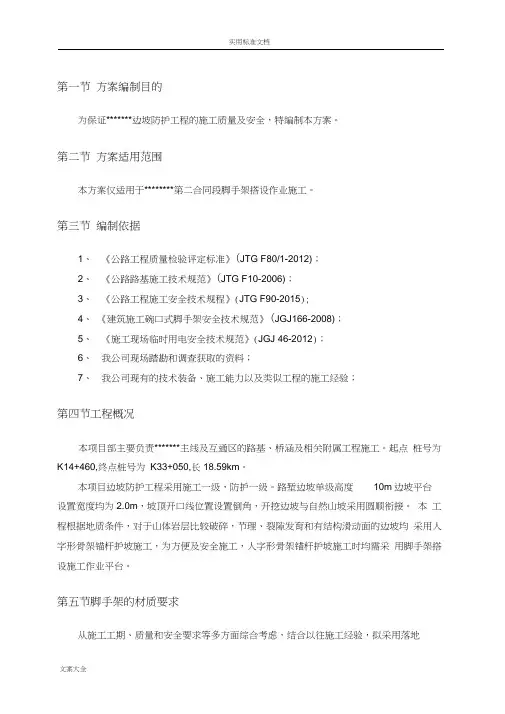

第一节方案编制目的为保证*******边坡防护工程的施工质量及安全,特编制本方案。

第二节方案适用范围本方案仅适用于********第二合同段脚手架搭设作业施工。

第三节编制依据1、《公路工程质量检验评定标准》(JTG F80/1-2012);2、《公路路基施工技术规范》(JTG F10-2006);3、《公路工程施工安全技术规程》(JTG F90-2015);4、《建筑施工碗口式脚手架安全技术规范》(JGJ166-2008);5、《施工现场临时用电安全技术规范》(JGJ 46-2012);6、我公司现场踏勘和调查获取的资料;7、我公司现有的技术装备、施工能力以及类似工程的施工经验;第四节工程概况本项目部主要负责*******主线及互通区的路基、桥涵及相关附属工程施工。

起点桩号为K14+460,终点桩号为K33+050,长18.59km。

本项目边坡防护工程采用施工一级,防护一级。

路堑边坡单级高度10m边坡平台设置宽度均为2.0m,坡顶开口线位置设置倒角,开挖边坡与自然山坡采用圆顺衔接。

本工程根据地质条件,对于山体岩层比较破碎,节理、裂隙发育和有结构滑动面的边坡均采用人字形骨架锚杆护坡施工,为方便及安全施工,人字形骨架锚杆护坡施工时均需采用脚手架搭设施工作业平台。

第五节脚手架的材质要求从施工工期、质量和安全要求等多方面综合考虑,结合以往施工经验,拟采用落地式双排扣件式钢管脚手架,脚手架材质要求如下:1钢管,选用外径48mm壁厚3.5mm钢材强度等级Q235-A钢管应平直光滑,有严重锈蚀、弯曲或裂纹的钢管不得使用。

2、扣件采用可锻铸造扣件,应符合建设部《钢管脚手架扣件标准》的要求,不得有裂纹、气孔、缩松、沙眼等锻造缺陷,扣件的规格应与钢管相匹配。

3、脚手板、脚手片需符合有关规范要求。

第六节脚手架的搭设流程及要求脚手架搭设的工艺流程为:场地平整、夯实(材料配备)一定位、设置底座一纵向扫地杆f立杆f横向扫地杆f小横杆f大横杆f剪刀撑f连墙件f铺脚手板f防护栏杆。

边坡支护脚手架搭设的详细技术方案

边坡支护脚手架搭设的详细技术方案

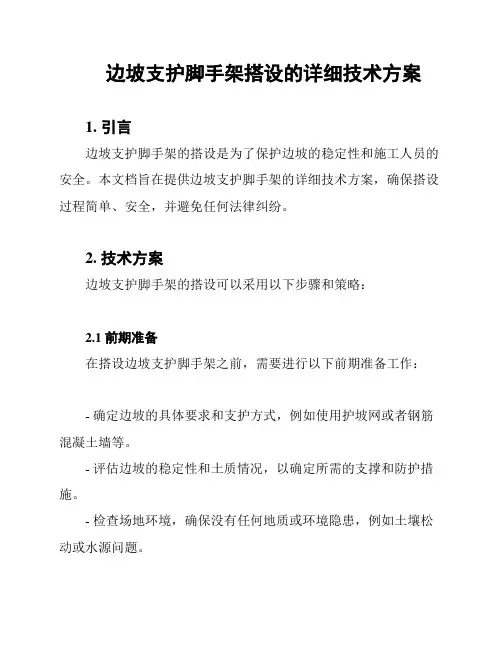

边坡支护脚手架搭设的详细技术方案1. 引言边坡支护脚手架的搭设是为了保护边坡的稳定性和施工人员的安全。

本文档旨在提供边坡支护脚手架的详细技术方案,确保搭设过程简单、安全,并避免任何法律纠纷。

2. 技术方案边坡支护脚手架的搭设可以采用以下步骤和策略:2.1 前期准备在搭设边坡支护脚手架之前,需要进行以下前期准备工作:- 确定边坡的具体要求和支护方式,例如使用护坡网或者钢筋混凝土墙等。

- 评估边坡的稳定性和土质情况,以确定所需的支撑和防护措施。

- 检查场地环境,确保没有任何地质或环境隐患,例如土壤松动或水源问题。

2.2 设计和选择脚手架材料根据边坡的要求和支护方式,设计和选择适当的脚手架材料,包括支撑柱、横梁、连接件等。

确保选择的材料具备足够的强度和稳定性,能够承受边坡的压力和负荷。

2.3 搭设脚手架根据设计和选择的脚手架材料,按照以下步骤进行搭设:1. 清理边坡表面,确保无杂物和障碍物。

2. 安装支撑柱,将其固定在边坡上并按照设计要求设置间距。

3. 安装横梁,将其与支撑柱连接并确保牢固稳定。

4. 检查脚手架的水平性和垂直性,调整支撑柱和横梁的位置。

5. 安装其他必要的连接件和附件,例如防护网和护栏等。

2.4 检查和维护完成脚手架搭设后,进行必要的检查和维护工作,以确保脚手架的稳定性和安全性:- 定期检查脚手架的连接件和支撑柱是否有松动或损坏情况。

- 检查脚手架的防护措施是否完备,例如防护网是否齐全并无破损。

- 随时清理边坡上的杂物和积水,确保脚手架周围环境清洁。

3. 结论本文档提供了边坡支护脚手架搭设的详细技术方案,包括前期准备、脚手架材料选择、搭设步骤和检查维护等内容。

通过遵循这些方案,能够简单、安全地搭设边坡支护脚手架,并确保施工人员的安全和边坡的稳定性。

边坡支护工程施工专项方案

边坡支护工程施工专项方案

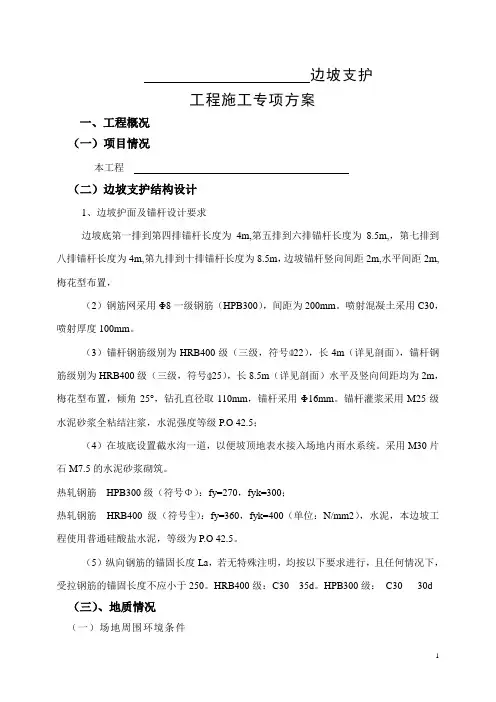

边坡支护工程施工专项方案一、工程概况(一)项目情况本工程(二)边坡支护结构设计1、边坡护面及锚杆设计要求边坡底第一排到第四排锚杆长度为4m,第五排到六排锚杆长度为8.5m,,第七排到八排锚杆长度为4m,第九排到十排锚杆长度为8.5m,边坡锚杆竖向间距2m,水平间距2m,梅花型布置,(2)钢筋网采用Φ8一级钢筋(HPB300),间距为200mm。

喷射混凝土采用C30,喷射厚度100mm。

(3)锚杆钢筋级别为HRB400级(三级,符号22),长4m(详见剖面),锚杆钢筋级别为HRB400级(三级,符号25),长8.5m(详见剖面)水平及竖向间距均为2m,梅花型布置,倾角25°,钻孔直径取110mm,锚杆采用Φ16mm。

锚杆灌浆采用M25级水泥砂浆全粘结注浆,水泥强度等级P.O 42.5;(4)在坡底设置截水沟一道,以便坡顶地表水接入场地内雨水系统。

采用M30片石M7.5的水泥砂浆砌筑。

热轧钢筋HPB300级(符号Φ):fy=270,fyk=300;热轧钢筋HRB400级(符号):fy=360,fyk=400(单位:N/mm2),水泥,本边坡工程使用普通硅酸盐水泥,等级为P.O 42.5。

(5)纵向钢筋的锚固长度La,若无特殊注明,均按以下要求进行,且任何情况下,受拉钢筋的锚固长度不应小于250。

HRB400级:C30 35d。

HPB300级:C30 30d (三)、地质情况(一)场地周围环境条件由建设单位提供的有关图纸和现场踏勘调查可以确定:边坡坡顶为自然山体;坡下为主入口建筑区,坡底与拟建建筑物最小距离约6m,与拟建基坑坑顶线最小距离约5m。

边坡顶部及底部未见地下管线。

(二)场地岩土工程地质条件本场地处丘陵地貌单元,场地为坡地。

边坡主要土层为耕土,一般厚度小于2.0m,下伏为白垩系泥质砂岩,基岩产状倾向南东,倾角5~7 °,厚度达数百米。

本边坡主要为岩质边坡;岩体较完整,岩层产状平缓。

高边坡防护脚手架专项施工方案

高边坡防护脚手架专项施工方案

目录第一节、编制依据------------------------------------------------------------ 错误!未定义书签。

第二节、工程概况------------------------------------------------------------ 错误!未定义书签。

一、工程概况------------------------------------------------------------ 错误!未定义书签。

三、技术保证条件-------------------------------------------------------- 错误!未定义书签。

一、技术参数------------------------------------------------------------ 错误!未定义书签。

二、工艺流程------------------------------------------------------------ 错误!未定义书签。

三、施工方法------------------------------------------------------------ 错误!未定义书签。

四、检查验收------------------------------------------------------------ 错误!未定义书签。

第四节、施工安全保证措施---------------------------------------------------- 错误!未定义书签。

一、组织保障------------------------------------------------------------ 错误!未定义书签。

二、技术措施------------------------------------------------------------ 错误!未定义书签。

边坡防护钢管脚手架搭设施工方案

边坡防护钢管脚手架搭设施工方案

边坡防护钢管脚手架搭设施工方案
边坡防护钢管脚手架搭设施工方案如下:
1.前期准备工作:根据工程要求,确定脚手架所需的材料、工具和设备,并进行准备。

同时,对施工现场进行勘测,确定搭设脚手架的位置和高度,并制定详细施工方案。

2.安装基础:根据设计要求,在边坡下方挖掘基础坑,并进行加固处理。

然后,在基
础坑中安装基础桩,并固定牢固。

3.支撑架搭设:根据施工图纸,按照脚手架支撑架的尺寸和布置要求,搭设支撑架。

首先,根据支撑柱的位置,在基础桩上安装轴线标示,并进行测量,确保位置准确。

然后,根据标高和高差,安装立杆并固定。

接着,根据设计要求,安装水平杆,保证
支撑架的稳定性。

最后,根据需要,在支撑架上安装斜杆,增加稳定性。

4.脚手架平台搭设:在支撑架上安装脚手架平台。

根据设计要求,将脚手架板材和扣
件进行组装,搭建出平台。

需要确保板材之间的连接牢固,并按照标高要求调整脚手
架的水平和垂直度。

5.安全措施:在脚手架搭设完成后,进行安全检查。

确保脚手架平台稳定、结构牢固。

同时,加装防护栏杆和安全网,以确保施工人员的安全。

6.验收和维护:完成脚手架搭设后,进行验收,并开展维护工作。

定期检查脚手架的
稳定性和可用性,并根据需要进行加固和修补,保持脚手架的良好状态。

需要注意的是,在整个施工过程中,要严格遵守安全操作规范,使用合格的材料和设备,并进行必要的防护措施。

同时,根据实际情况和工程要求,对施工方案进行适当
调整和改进。

边坡支护脚手架专项施工方案

边坡支护脚手架专项施工方案

********工程边坡支护脚手架专项施工方案批准:审查:编制:**********公司二〇一八年八月目录1工程概况 (1)2 编制依据 (1)3 适用范围 (1)4 脚手架设计 (1)5脚手架材料要求 (2)5.1钢管 (2)5。

2扣件 (2)5。

3脚手板 (2)5.4连墙杆 (2)5.5安全网 (2)6脚手架搭设方案选择 (3)6。

1选择原则 (3)6。

2脚手架搭设流程及要求 (3)7 荷载限制 (6)8 脚手架计算书 (6)8。

1参数信息 (6)8.2脚手架立杆地基承载力计算 (7)8.3小横杆的计算 (7)8。

4大横杆的计算 (8)8.5扣件抗滑力的计算 (8)8。

6立杆的稳定性计算 (9)8.8最大搭设高度计算 (10)9脚手架施工安全管理措施 (11)9.1危险源的管理 (11)9.2安全技术措施 (11)9.3安全保证措施 (11)9。

4应急措施 (12)9.5管理措施 (13)10质量保证措施 (14)10.1脚手架的检查与验收 (14)10.2安全网的检查与验收 (14)11环境保护措施及文明施工保证措施 (15)12强制性条文 (15)******工程边坡支护脚手架专项施工方案1工程概况本标项目为******工程边坡支护需要搭设施工脚手架,坡比形式为1:0。

5,边坡高度约为25m~45m,脚手架型式为落地式双排钢管脚手架,为保证脚手架搭设安全、特编写本方案,以便指导施工。

2 编制依据⑴《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2011);⑵建筑施工脚手架构造与计算手册;⑶国网新源控股有限公司工程建设脚手架安全管理手册;⑷新源基建(2015)116号《国网新源控股有限公司关于加强在建工程施工脚手架管理的通知》。

3 适用范围本脚手架专项施工方案适用于本标段边坡,该范围内的边坡脚手架搭设可根据现场实际情况分段搭设,每段边坡长度按40m~60m进行控制。

4 脚手架设计此方案设计的脚手架做为边坡支护工程施工时的操作架和安全防护使用,具体设计如下:采用双排扣件式落地脚手架,脚手架随坡度而设,施工平台水平略微向内倾斜,脚手架施工顺序由下而上搭设.脚手架立杆纵距为1。

边坡支护脚手架搭设专项施工方案

边坡支护脚手架搭设专项施工方案

1、编制依据-0-2、工程概况-1-3、搭设方案-1-3.1边坡支护脚手架搭设材料要求-1-3.2搭设方案及要求4、稳定性计算-3-4.1参数信息-3-4.2脚手架计算-3 -421大横杆的计算4.2.2小横杆的计算-4・4.2.3扣件抗滑力的计算-4-4.2.4脚手架立杆荷载标准值・5 - 4.2.5立杆的稳定性计算-5-4.2.6最大搭设高度的计算-5-4.2.7立杆的地基承载力计算-6 -5、脚手架的验收、使用及管理- 6-6、脚手架的拆除-7-7、安全控制措施- 7-7.1作业人员要求-7-7.2安全技术措施-7-8、材料用量-8-编制依据1.1《建筑施工脚手架实用手册》1.2《建筑施工安全检查标准》1.3《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2011)1.4《建筑施工高处作业安全技术规范》(JGJ80-91)1.5本工程边坡设计资料及图纸和相关要求工程概况本工程K0+040〜K0+140、K0+260〜KO+39O、K0+400〜K0+440段左侧存在5至12米风化岩或土质边坡,K0+590、K0+750段左侧存在36m石质高边坡,整体综合坡度约60。

~80。

,既有边坡采用系统锚杆、挂网及喷混的方式进行加固,锚杆长311U为方便边坡施工和保证脚手架的安全可靠,沿坡面搭设双排脚手架。

搭设方案3.1边坡支护脚手架搭设材料要求(1)钢管采用外径申48,壁厚3.5mm《直缝电焊钢管》或《低压流体输送用焊接钢管》中的3号普通钢管。

(2)扣件扣件材质符合《钢管脚手架扣件》(GB15831)规定,扣件不能有裂纹、气孔、疏松、砂眼等铸造缺陷, 扣件与钢管的贴合面接触好,扣件夹紧钢管时开口处最小距离小于5mm。

(3)脚手板采用50mm厚木板(松木板)作为施工脚手板,脚手板不有开裂、腐朽,板面挠曲小于3/1000o(4)绑扎铁丝,采用8号镀锌铁丝。

(5)安全网采用符合国家质量标准要求的安全网。

边坡支护脚手架搭设专项施工方案

边坡支护脚手架搭设专项施工方案

边坡支护脚手架搭设专项施工方案一、项目概况该项目是指对边坡进行支护工程施工,需要搭设脚手架来保证施工作业安全和顺利进行。

边坡支护脚手架搭设是边坡支护工程中的重要环节,目的是为了便于施工人员操作和材料运输,保证工程施工安全,同时也为后续工程提供便利。

二、施工准备1.确定施工方案:根据边坡的地形状况和规模大小,确定边坡支护脚手架搭设的具体方案。

2.编制施工组织设计:根据实际情况,编制详细的施工组织设计,包括施工人员配备、设备材料调配、安全措施等方面。

3.准备材料和设备:准备脚手架所需的材料和设备,根据具体方案确定所需的脚手架支撑杆、横向支撑杆、纵、横向连墙杆、扣件、安全网等。

三、脚手架搭设步骤1.地面准备:在边坡基础上清理杂物,确保施工环境整洁。

2.基础支撑:根据设计要求,在边坡的基础上搭设脚手架支撑杆,采用打桩法固定脚手架支撑杆,确保支撑牢固。

3.主体支撑:根据设计要求,搭设脚手架的主支撑架,采用纵横交叉的方式,确保框架的稳定性和安全性。

4.连墙杆设置:根据需要,设置横向连接墙杆和纵向连接墙杆,将脚手架与边坡连接起来,增加稳定性。

5.安全网挂设:在搭设完毕的脚手架上挂设安全网,避免人员和材料掉落,保证施工安全。

6.检查调整:搭设完毕后,对脚手架进行全面检查调整,确保脚手架平稳结实,满足设计要求。

四、施工要点和注意事项1.施工人员必须经过专业培训,具备相关证书。

2.脚手架搭设前应进行必要的办理手续,如办理搭设脚手架施工许可证。

3.脚手架搭设前,应对边坡进行详细勘测,清理杂物,确保施工环境整洁。

4.在搭设过程中,严禁使用损坏的脚手架材料,确保脚手架的稳定性和安全性。

5.施工人员应系好安全带,严禁趴、坐在脚手架边上施工,防止高处坠落事故的发生。

6.施工现场必须设置明显的安全警示标志,如“禁止闲人进入”、“安全帽必须佩戴”等。

7.施工结束后,对脚手架进行全面检查,确认所有连接件扣紧,并且彻底清理施工现场。

路基边坡防护施工钢管支架工程专项安全方案

路基边坡防护施工钢管支架工程专项安全方案
路基边坡防护施工钢管支架工程专项安全方案文 Nhomakorabea 黄大伟
工程总述
某高速公路路基工程中左、右 侧路堑路堤边坡都是分级设置,边坡 坡率有1:0.5、1:0.75、1:1等, 路堑边坡最大挖深56.7m,路线以直 线和曲线从山脊斜坡中开挖通过,边 坡均设有平台(护坡道),宽为2m。 边坡防护方式主要有挂网植草、客土 喷播植草、骨架植草(菱形骨架、 人字型骨架、拱形骨架)、锚杆框 架植草、锚索框架植草以及护肩护 脚挡土墙等多种措施。高边坡路基 主要有YK147+580~YK147+825、 YK148+175~YK148+365、 YK148+405~YK148+575。多级边坡 防护的锚杆锚索均垂直于坡面设置。三 段高边坡锚杆锚索框架防护,其设置在 不同的坡面上,每级防护长度高度均不 等。而锚杆框架植草防护工程累计长度 达1349m,锚索框架植草防护累计长度 达321m。
为了确保安全,为了确保支架结 构的受力合理、安全可靠、稳定,满足 施工荷载的需要,确保施工安全,特进 行支架的设计及受力计算。
支架的设计
材料选择
钢管。支架纵、横向水平杆、 立杆均选用直径φ=48mm、壁厚 t=3.5mm的钢管,长度分别为2m、 3m、6m;钢管截面面积A=489mm 2, 截面惯性矩I=1.215×105mm4,抵抗矩 W=5.078×103 mm3,回转半径15.78 mm,每延米理论重量为3.84kg。铸铁 扣件。基本形式有三种,即直角扣件、 回转扣件、对接扣件。竹跳板。规格 3×0.2m;用于铺设出渣通道。安全 网。规格4.5×1.2m。
(384EI)=2.6mm<[f]=3mm 。满足 A=150Kpa<[σ]=195Kpa;即地基

高边坡支护脚手架搭设专项方案

高边坡支护脚手架搭设专项方案

高边坡支护脚手架搭设专项方案1.工程概况高边坡K88+885-K89+200处于道路右侧,边坡长约135m,最大高度37.5m,分设5级边坡,每级边坡高差8m。

施工采用钢管扣件搭设施工平台进行施工。

2.支架搭设方案支架形式为双排扣件式钢管脚手架,使用φ48x3.5mm脚手架钢管搭设,钢管排架排局为1.2m,步距为2.0m,跨距为1.5m;排架外侧两端每跨设一道剪力撑,中间每隔6跨设一道剪力撑,剪力撑由底部搭设;排架底部扫地杆通过φ12钢筋制成的连墙件与坡面系统锚杆连接,中间每隔2步设置一排连墙件,连墙件间距不超过6.0m;排架内由底部至各作业面挂设人行爬梯,人行梯用φ14钢筋制成,宽50cm,每30cm高设置一根踏步杆,人行梯外侧临空面挂设绿目网封闭;排架每层作业面上满铺300X30cm(长X宽)竹跳板作为脚手板,脚手板两端与小横杆绑扎固定;排架临空面的立杆顶部应超出排架作业面1.2m以上,并设置大横杆作为栏杆封闭作业面,栏杆下部纵铺一条竹跳板作为挡脚板。

排架结构简图如下:2.1施工准备排架搭设由架子工施工,施工前先清除坡面松动石块,并整平、夯实排架基础,对不能设置在坚硬基岩上的排架立杆,其底部应设置垫脚板,垫脚板埋设平整牢固后进行排架搭设,排架搭设自下而上。

用φ12钢筋作为连墙件与边坡锚杆焊接,连墙件自排架底部扫地杆开始连接,其后每隔2层设置一排,连墙件水平间距不超过6m。

2.2工艺流程(1)排架搭设工艺流程见下图。

(2)排架与坡面的拉结采用φ12钢筋作为连墙件与边坡锚杆焊接连成整体。

(3)安全网○1挂设要求:安全网应挂设严密,应绑扎牢固,不得露眼绑扎,两网连接处应绑扎在同一杆件上。

○2脚手架与施工层之间要按验收标准设置封闭平网,防止杂物下跌。

(4)安全防护栏杆排架临空面的立杆顶部应超出排架作业面1.2m以上,并设置两道横杆,作为防护栏杆。

2.3使用材料要求(1)钢管宜采用力学性能适中的Q235A(3号)钢,其力学性能应符合国家现行标准《碳素结构钢》。

边坡防护工程施工方案

边坡防护工程施工方案

边坡防护工程施工方案1、锚杆框架工程1.1锚杆工程锚杆工程施工工艺流程1.1.1放线在完成刷坡工作后,根据设计图纸和现场实际情况,施放施工段两端的特征孔位,然后采用线绳和钢尺内插法,确定其他孔位,孔位放线误差≤±2cm。

1.1.2搭设施工脚手架脚手架拟采用单排钢脚手架,沿坡面根据开挖情况搭设,钢管架横竖向间距1.5~2.0米,层高1.5米。

工作平台铺设6cm木板和竹架板,平台外缘设1.5米高的防护栏杆。

脚手架每层施工平台低于锚杆孔口0.2米,以便于锚杆施工。

1.1.3锚杆施工1.1.3.1钻孔钻孔机械选用QZ-100E型潜孔钻机,配套VY-12/7空压机,进行钻孔作业。

钻机精确定位并采用地质罗盘或角度尺调整好角度后,与工作平台连接安装牢靠。

根据地层情况,选用合适的钻具进行钻孔作业。

钻孔深度12米,钻孔直径φ110mm,钻孔方向垂直坡面,钻孔深度达到设计深度以后,反复窜动钻具并采用高压空气冲洗,直到孔底岩粉完全排清后,方可提钻。

当钻孔中发现漏风较严重或发生掉钻等异常现象时,要及时与监理探讨,明确处理意见后,方可进行下一步工作。

1.1.3.2 锚杆制作与安放钢筋调直采用冷拉方法,钢筋弯曲采用机械方法,钢筋的焊接采用双面焊,焊接长度为5d。

钻孔成孔并验收后,将注浆管同锚杆固定好后置于孔内,锚杆固定结束后灌浆。

锚杆安放位置应确保锚头外露满足框架梁尺寸的要求。

为保证锚头位置的偏差满足设计及施工的要求,在锚杆安放前,每一施工段均设立一组锚头位置定位标尺竿和线绳,高度根据设计文件要求为250mm,在锚杆安放时,对锚头位置进行校核,锚头出露尺寸误差≤±15mm。

1.1.3.3 灌浆灌浆采用UB J2型挤压实灰浆泵,通过下入孔底的注浆管,一次完成注浆,灌浆采用M25纯水泥浆,水灰比1:0.4,用525普通硅酸盐水泥,灌浆压力不低于1.0Mpa。

注浆前必须用清水润滑管路,待浆溢出孔口后,一边注浆一边拔管直至注浆管全部拔出,及时冲洗注浆管路,结束注浆。

详细技术方案:边坡支护脚手架搭设

详细技术方案:边坡支护脚手架搭设

详细技术方案:边坡支护脚手架搭设1. 引言本文档旨在提供边坡支护脚手架搭设的详细技术方案。

边坡支护是为了防止边坡滑坡、塌方等事故而采取的一种安全措施。

脚手架搭设是边坡支护的重要组成部分,能够提供工人工作的平台,确保施工过程的安全。

2. 设计原则边坡支护脚手架的搭设应遵循以下设计原则:- 结构稳定:脚手架结构必须能够承受边坡上的工作荷载,确保施工人员的安全。

- 易于搭建:脚手架应采用简单且易于搭建的结构,以提高施工效率。

- 经济实用:脚手架搭设的材料和成本应合理控制,以降低施工成本。

- 方便维护:脚手架结构应方便维护和检修,以确保其长期可靠性。

3. 搭设步骤步骤一:准备工作在搭设边坡支护脚手架之前,需要进行以下准备工作:1. 确定搭设位置和脚手架高度。

2. 根据设计要求,选择合适的脚手架材料和规格。

3. 准备搭设所需的工具和设备。

步骤二:搭设主体结构根据设计要求和施工方案,按照以下步骤搭设边坡支护脚手架的主体结构:1. 搭设脚手架的立柱和水平杆件,确保结构稳定。

2. 安装脚手架的斜撑和斜杆,增加结构的牢固性。

3. 搭设脚手架的工作平台,确保施工人员的安全。

步骤三:安全措施在边坡支护脚手架搭设完成后,需要采取以下安全措施:1. 安装脚手架的防护网,防止工人从高处坠落。

2. 设置警示标志,提醒其他人员注意施工区域。

4. 质量控制为确保边坡支护脚手架的质量,需要进行以下质量控制措施:1. 对脚手架的材料进行质量检查,确保其符合相关标准和要求。

2. 在搭设过程中,对脚手架的结构进行检查,确保其稳定性和牢固性。

3. 严格按照设计要求和施工方案进行搭设,避免错误和缺陷。

5. 维护与检修边坡支护脚手架的维护与检修是确保其长期可靠性的重要环节。

建议进行以下维护与检修工作:1. 定期检查脚手架的结构和连接件,发现问题及时修复。

2. 清理脚手架上的杂物和积水,保持其清洁和干燥。

3. 定期对脚手架进行防腐处理,延长使用寿命。

边坡支护脚手架搭设专项施工方案

边坡支护脚手架搭设专项施工方案

边坡支护脚手架搭设专项施工方案一、项目背景边坡支护是指在地质条件不稳定的山坡或河岸等地区,采用悬挂方式搭设脚手架,以支撑和加固边坡,防止其因土层崩塌、滑坡等不稳定现象而造成的安全隐患。

本施工方案旨在确保施工过程中安全高效地搭设边坡支护脚手架。

二、施工原则1.安全第一:在施工过程中,必须严格遵守安全操作规程,确保施工人员的人身安全。

2.现场管理:要求施工现场设立安全警示牌,设置临时围挡,以确保施工现场的安全与整洁。

3.实用性:脚手架的配置必须满足施工需要,能够承受所需的工程荷载。

4.结构合理:脚手架的结构设计必须合理,能够稳定支撑和承载边坡护坡工程所需的荷载。

三、施工准备1.施工人员:具备相关证书的施工人员,包括工程师、技术员和熟练的搭建工。

2.施工材料准备:准备所需的钢管、连接件、钢板、防护网、固定锚杆等。

3.施工机械:准备所需的吊车、挖掘机和运输车辆等施工机械设备。

4.安全设备准备:准备必要的个人防护用品、安全帽、安全带、防滑鞋等。

5.地质勘测:进行边坡地质勘测,评估地质条件及边坡的稳定性。

四、施工步骤1.确定施工方案:根据地质勘测结果,制定适用的边坡支护脚手架搭设方案。

2.临时围挡搭设:在施工区域周边搭设临时围挡,确保施工现场的安全性。

3.土方开挖:使用挖掘机进行边坡土方开挖,确保施工脚手架的搭设空间。

4.锚固点处理:根据地质条件,在边坡中设置锚固点,用于固定脚手架。

5.钢管搭设:根据设计要求,搭设钢管脚手架框架,确保结构的稳定性。

6.钢板安装:根据需要,在脚手架上安装钢板,作为工作平台。

7.安全防护:在脚手架四周设置防护网,确保施工人员的安全。

8.定期检查:定期对已搭设的脚手架进行检查,确保施工质量和安全性。

9.施工完工:当边坡支护工程完成后,进行施工记录和整理。

五、安全措施1.施工前进行安全培训,确保施工人员了解施工流程和安全操作规程。

2.设立安全警示牌,提醒施工现场人员注意安全事项。

3.设置专人负责施工现场的安全管理和监督。

边坡脚手架搭设方案

边坡脚手架搭设方案

边坡脚手架搭设方案边坡工程是指为了稳定边坡、防止坡体滑坡而采取的一系列措施。

在边坡的施工过程中,为了确保施工人员的安全,提高工作效率,常常需要搭设边坡脚手架。

本文将介绍一种边坡脚手架搭设方案。

一、脚手架选择在搭设边坡脚手架时,首先要选择适合的脚手架类型。

常见的边坡脚手架有悬挑脚手架、支撑脚手架和悬臂脚手架。

根据具体的边坡情况和工程要求,选择合适的脚手架类型。

二、材料准备边坡脚手架的搭设需要准备一些必要的材料。

常用的材料包括钢管、脚手架连接件、脚手架板材等。

在选择材料时,要考虑其质量和承重能力,以确保搭设的脚手架结构稳固可靠。

三、脚手架搭设步骤1. 根据边坡的坡度和高度确定脚手架的设置位置和高度。

根据设计要求,确定脚手架的起始高度和搭设位置,并进行标记。

2. 搭设脚手架支撑。

首先在边坡上方的水平地面上搭设支撑脚手架,以提供脚手架的稳定支撑。

支撑脚手架可以使用钢管支撑或木质支撑,根据实际情况进行选择。

3. 搭设脚手架框架。

根据设计要求和搭设位置,将钢管连接件连接起来,搭设成脚手架的框架结构。

确保脚手架的平整和稳固。

4. 安装脚手架板材。

将脚手架板材安装在脚手架框架上,形成脚手架的工作平台。

脚手架板材的安装要注意板与板之间的连接,确保工作平台的平整和结实。

5. 进行脚手架加固。

根据边坡的具体情况,进行必要的脚手架加固工作。

可以采取加装水平杆、斜杆等方式,增加脚手架的稳定性和承重能力。

6. 安全防护措施。

在脚手架搭设完成后,要设置好安全防护措施。

包括设置警示标志、安装安全网等,以确保施工人员的安全。

四、施工注意事项1. 在搭设边坡脚手架时,要严格按照设计要求和操作规程进行施工,不得随意更改或省略步骤。

2. 搭设过程中要注意脚手架的稳定性,及时进行加固和调整,确保脚手架的安全可靠。

3. 施工过程中要加强安全教育和培训,提高施工人员的安全意识和技能水平。

4. 定期检查脚手架的使用状况,及时发现和处理问题,确保脚手架的正常使用。

边坡防护钢管脚手架搭设施工方案

边坡防护钢管脚手架搭设施工方案

边坡防护钢管脚手架搭设施工方案一、项目背景边坡防护钢管脚手架是在边坡上开展施工作业的必要设施,主要用于施工人员的安全保护和工艺施工的平稳进行。

本施工方案主要针对边坡防护钢管脚手架的搭设工程,旨在保障施工安全并提高工作效率,以期圆满完成该项工程任务。

二、施工准备1.材料准备准备好各类所需钢管、脚手架配件、安全网、防护栏杆、工具等材料;2.现场勘测仔细了解现场环境和特殊条件,制定相应的施工方案,并保持通畅的施工途径。

3.施工过程中的人员准备为施工现场配备专业的安全管理人员和施工技术人员,以及必要的操作人员;4.施工设备准备准备好具有安全保护功能的起重设备、安全锤、梯子、绞车、工地机械等设备。

三、施工过程1.基础设施搭设根据施工图纸精确测量,保证基础设施稳固;2.建立支架结构根据现场情况搭设起钢管脚手架,支架固定牢固后,开始加装安全网;3.搭设栏杆在已搭设好的防护结构上,加装上筛板和栏杆,确保完整的安全保护;4.清理现场施工完毕后,及时清理搭设现场,使之平整、整洁等符合要求。

5.维护保养施工结束后,进行定期的维护保养,定期检验木杆、钢管、螺母、锁扣等结构件的紧固情况。

四、安全措施1.施工前安全措施确定搭设范围和高度,现场清理整齐,确保无割伤、穿刺等危险物体,施工人员必须佩戴合格的安全帽、安全鞋、安全绳等个人防护用具。

2.在施工中的安全措施安全锤、安全带、安全网、安全栏杆等均需要严格执行,不得随意移动或拆除,操作人员需配合施工现场的安全管理人员,采用疏散方案等安全措施;3.施工后的安全措施搭建对象验收后方可拆除,对于需保留的结构物,做好维护保养工作,着重检查防护栏杆是否牢固、工具是否放置妥当等,以防意外伤害的发生。

五、总结边坡防护钢管脚手架搭设需要高度重视施工前的准备工作,针对施工过程中可能出现的风险情况做好安全措施,定期维护保养,以确保搭设工程的品质和效果,并且最大限度保证施工人员的生命财产安全。

道路边坡防护临时脚手架施工方案

道路边坡防护临时脚手架施工方案

路基边坡临时脚手架施工方案一、编制依据1、《建筑施工扣式钢管脚手架安全技术规范》;2、脚手架计算软件;3、现场施工条件。

二、工程概况XX公路DK8+952~DK9+180段路基施工,路基边坡防护采用锚喷砼进行施工,该段路基属于挖方高边坡地段,因此采用搭设临时脚手架进行作业。

三、使用材料一般采用操作简单方便的扣件式脚手架。

主要材料为48×3mm钢管、钢卡(扣件)、脚手板等。

材料选用需符合下列规定。

1、钢管采用力学性能适中的Q235(3号)钢,其力学性能应符合国家现行标准《碳素结构钢》中Q235A钢的规定。

每批钢材进场时,应有材质检验合格证。

2、钢管选用外径48mm,壁厚3.0mm或3.5mm的焊接钢管,单根长为6~9m。

3、根据《可铸铁分类及技术条件》的规定,扣件采用机械性能不低于KTH330—08的可锻铸铁制造。

钢件不得有裂纹、气孔,不宜有缩松、砂眼、浇冒口残余、披缝,毛刺、氧化皮等清除干净。

4、扣件与钢管的贴合面必须严格整形,保证与钢管扣件紧时接触良好,当扣件夹紧钢管时,开口处的最小距离应不大于5mm。

5、扣件活动部位应能灵活转动,旋转扣件的两旋转面间隙应小于1 mm。

6、扣件表面应进行防锈处理。

7、钢管及扣件报废标准:钢管弯曲、压扁、有裂纹或严重锈蚀;扣件有脆裂、变形、滑扣应报废和禁止使用。

8、脚手板应采用杉木制作,厚度不小于50 mm,宽度大于200 mm,长度为4~6 m,其材质应符合国家现行标准《木结构设计规定》中对Ⅱ级木材的规定,不得有开裂、腐朽。

四、脚手架设计(一)边坡临时脚手架边坡开挖分层进行,每台开挖后搭设临时脚手架进行边坡防护,具体做法如下:1、立杆间距1.5~2.0 m,落在坚实平整的地面上,若地面为软土则铺垫方木,底托支在方木上。

立杆上20㎝设扫地杆。

2、横杆层间距1.2~1.5 m,小横杆担在大横杆上,伸出100 mm 。

杆件间用管卡固定牢固。

3、脚手架架体设剪刀撑,四个面连成一体,保证脚手架整体稳定,防止倾覆。

边坡锚杆施工方案

边坡锚杆施工方案

边坡防护工程施工技术方案一、工程概况(一)工程地质:拟建场区位于新华西路,其南侧为玫瑰湾住宅小区和西西里住宅小区,为河流阶地岸坡地貌。

据区域资料,拟建线路位于桑拓坪向斜西翼,根据现场调查,场区内岩层倾向278—301°,岩层倾角10-16°。

拟建场区内无区域性断裂构造通过,场区内地质构造简单。

根据地面地质调查,在场区北东侧基岩露头观测见Ⅰ、Ⅱ两组裂隙发育。

各组裂隙特征如下:Ⅰ组裂隙:产状:132°∠64°,裂面较光滑平直,裂面见褐红色铁锰质侵染、无充填,裂隙宽2~5mm,间距一般0.5~2。

0m,延伸长度一般2~4m,裂隙结合程度一般,属于硬性结构面.Ⅱ组裂隙:产状57°∠66-78°,裂面凹凸不平,少量泥质充填,裂隙宽度3~10mm,间距0.3~1.5m,延伸长度一般0。

5~2m,裂隙结合程度较差,属于硬性结构面.(二)地层岩性:根据工程地质测绘及钻探揭露,,场地内地层主要为第四系人工堆积层(Q4ml)及第四系残坡积层(Q4e l+d l),中部为泥炭质粘土、泥炭土、粘土等互层,下伏为志留系中统罗惹坪组(S11r)的页、泥岩。

据钻探揭露,其岩性分述如下:①杂填土(Q4m l)灰黄色为主、夹灰色、灰黑色,主要为粉质粘土夹风化泥、页岩碎、块石,粉质粘土呈可塑状;碎、块石含量约25—40%,粒径一般3-5cm不等,大者可达10-30cm、呈棱角状。

稍湿—湿、结构松散—稍密,土质不均,局部见砖头、混凝土等建筑垃圾及生活垃圾,固结差,多为近1-2年内的新近填土。

②含碎石粉质粘土(Q4e l+d l)棕黄色、褐黄色,软~可塑状,切面光滑,无摇震反应,韧性较好,干强度高,局部夹碎块石,碎块石主要为页、泥岩,粒径在1~15cm,含量约10-20%,颗粒呈次棱角状,分选性较差,部分钻孔顶部含少量植物根茎。

③粉质粘土(Q4a l+p l):灰绿及褐灰色、局部灰黑色,以粘土为主,可塑状,稍有滑腻感,无摇震反应,干强度较低,韧性较差,无光泽,土质结构不均、局部孔段含未分解植物碎屑及碎块。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

第一节方案编制目的为保证*******边坡防护工程的施工质量及安全,特编制本方案。

第二节方案适用范围本方案仅适用于********第二合同段脚手架搭设作业施工。

第三节编制依据1、《公路工程质量检验评定标准》(JTG F80/1-2012);2、《公路路基施工技术规范》(JTG F10-2006);3、《公路工程施工安全技术规程》(JTG F90-2015);4、《建筑施工碗口式脚手架安全技术规范》(JGJ166-2008);5、《施工现场临时用电安全技术规范》(JGJ 46-2012);6、我公司现场踏勘和调查获取的资料;7、我公司现有的技术装备、施工能力以及类似工程的施工经验;第四节工程概况本项目部主要负责*******主线及互通区的路基、桥涵及相关附属工程施工。

起点桩号为K14+460,终点桩号为K33+050,长18.59km。

本项目边坡防护工程采用施工一级,防护一级。

路堑边坡单级高度10m,边坡平台设置宽度均为2.0m,坡顶开口线位置设置倒角,开挖边坡与自然山坡采用圆顺衔接。

本工程根据地质条件,对于山体岩层比较破碎,节理、裂隙发育和有结构滑动面的边坡均采用人字形骨架锚杆护坡施工,为方便及安全施工,人字形骨架锚杆护坡施工时均需采用脚手架搭设施工作业平台。

第五节脚手架的材质要求从施工工期、质量和安全要求等多方面综合考虑,结合以往施工经验,拟采用落地式双排扣件式钢管脚手架,脚手架材质要求如下:1、钢管,选用外径48mm,壁厚3.5mm,钢材强度等级Q235-A,钢管应平直光滑,有严重锈蚀、弯曲或裂纹的钢管不得使用。

2、扣件采用可锻铸造扣件,应符合建设部《钢管脚手架扣件标准》的要求,不得有裂纹、气孔、缩松、沙眼等锻造缺陷,扣件的规格应与钢管相匹配。

3、脚手板、脚手片需符合有关规范要求。

第六节脚手架的搭设流程及要求脚手架搭设的工艺流程为:场地平整、夯实(材料配备)→定位、设置底座→纵向扫地杆→立杆→横向扫地杆→小横杆→大横杆→剪刀撑→连墙件→铺脚手板→防护栏杆。

6.1 立杆间距脚手架立杆纵距1.5m,横距0.95m,步距1.8m;连墙杆间距竖直3.6m,水平4.5m (即二步三跨),里立杆距边坡0.4m。

6.2 大横杆、小横杆设置(1)大横杆在脚手架高度方向的间距为1.8m,以便立网挂设,大横杆置于立杆里面,每侧外伸长度为15cm。

(2)外架子按立杆与大横杆交点处设置小横杆,以形成空间结构整体受力。

6.3 剪刀撑脚手架外侧立面的整个长度和高度上设置剪刀撑,剪刀撑斜杆的接长采用搭接,搭接长度不小于1m,应采用不少于2个旋转扣件固定。

剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上,旋转扣件中心线离主节点的距离不宜大于15cm。

6.4 脚手板、脚手片的铺设要求(1)脚手架铺板采用5cm厚30cm宽的木板或竹跳板,脚手板不得损坏、开裂,保证有足够的强度,防止在活动荷载作用下断裂。

(2)脚手板与脚手架之间必须绑扎牢固,板端伸出长度为15cm~30cm,能够保证脚手板有足够的固定长度,又防止脚手板探头过多而翘头坠落。

6.5 连墙件(1)脚手架与边坡按水平方向4.5m,垂直方向3.6m,设一拉结点。

(2)拉结点应保证牢固,防止移动变形,应尽量设置在外架大小横杆接点处。

(3)边坡顶部处需加密拉结点,加强管架稳定性。

第七节脚手架荷载计算书路基边坡防护施工排架上主要有手风钻钻机和作业人员等荷载,钻机分散错开布置。

按照承重排架设计计算,允许承载为3KN/m2。

钢管排架的荷载由小横杆、大横杆和立杆组成的承载力构架承受,并通过立杆传给基础。

剪刀撑、斜撑和连墙件主要是保证排架整体刚度和稳定性,增加抵抗垂直和水平作用的能力;连墙杆承受全部的风荷载;扣件是排架组成整体的连接件和传力件。

7.1 计算依据1、《建筑施工扣件式钢管脚手架安全技术规范》(JGJ166-2008);2、《建筑结构荷载规范》(GB50009-2001);3、设计图纸及地质资料。

7.2 脚手架设计参数双排脚手架搭设高度为6m~30m高度,立杆采用单立杆,管架搭设的主要尺寸为:立杆的横距为0.95m,立杆的纵距为1.5m,大小横杆的步距为1.8m;内排架距离边坡0.4m,小横杆搭接在大横杆上的根数为2根;采用的钢管类型为48mm壁厚3.5mm;横杆与立杆连接方式为单扣件;取扣件抗滑承载力系数为1.00;连墙件采用二步三跨,竖向间距等于单立杆落地脚手架正立面图7.3 小横杆计算小横杆按照简支梁进行强度和挠度计算,小横杆在大横杆的上面。

按照小横杆上面的脚手板和活荷载作为均布荷载计算小横杆的最大弯矩和变形。

7.3.1 均布置荷载计算=0.038 KN/m;小横杆的自重标准值:P1=0.3×1.5/3=0.15 KN/m;脚手板的荷载标准值:P2活荷载标准值:Q=3×1.5/3=1.5 KN/m;荷载的计算值:q=1.2×0.038+1.2×0.15+1.4×1.5=2.326 KN/m;7.3.2 强度计算最大弯矩考虑为简支梁均布荷载作用下的弯矩。

最大弯矩Mqmax=ql2/8=2.326×0.952/8=0.262 KN.m;最大应力计算值σ=Mqmax/W=51.656 N/mm2;小横杆的最大弯曲应力σ=51.656 N/mm2,小于小横杆的抗压强度设计值[f]=205 N/mm2,满足要求!7.3.3 挠度计算最大挠度考虑为简支梁均布荷载作用下的挠度荷载标准值q=0.038+0.15+1.5=1.688 KN/m; Vqmax =5ql4/384EI;最大挠度v=5.0×1.688×9504/(384×2.06×105×121900)=0.713mm;小横杆的最大挠度0.713mm,小于小横杆的最大容许挠度950/150=6.333与10mm,满足要求!7.4 大横杆的计算大横杆按照三跨连续梁进行强度和挠度计算,小横杆在大横杆的上面。

7.4.1 荷载值计算=0.038×0.95=0.036 KN;小横杆的自重标准值:P1=0.3×0.95×1.5/3=0.143 KN;脚手板的荷载标准值:P2活荷载标准值:Q=3×0.95×1.5/3=1.425 KN;荷载的计算值:P=(1.2×0.036+1.2×0.143+1.4×1.425)/2=1.105 KN;7.4.2 强度验算最大弯矩考虑为大横杆自重均布荷载与小横杆传递荷载设计值最不利分配的弯矩和。

均布荷载最大弯矩计算:=0.08ql2=0.08×0.038×1.5×1.5=0.007 KN.m;M1max集中荷载最大弯矩计算公式如下:M2max=0.267P1=0.267×1.105×1.5=0.443 KN.m;M= M1max + M2max=0.007+0.443=0.450 KN.m;最大应力计算值:σ=0.450×106/5080=88.583 N/mm2;大横杆的最大应力计算值σ=88.583 N/mm2小于大横杆的抗压强度设计值[f]=205 N/mm2,满足设计要求!7.4.3 挠度验算最大挠度考虑为大横杆自重均布荷载与小横杆传递荷载的设计值最不利分配的挠度和,单位:mm均布荷载最大挠度计算公式:Vmax=0.677ql4/100EL;大横杆自重均布荷载引起的最大挠度:Vmax=0.677×0.038×15004/(100×2.06×105×121900)=0.052 mm;集中荷载最大挠度计算公式:Vpmax=1.883×pl3/100EI;集中荷载标准值最不利分配引起的最大挠度:小横杆传递荷载 P=(0.036+0.142+1.425)/2=0.802KN;Vpmax=1.883×0.802×15003/(100×2.06×105×121900)=0.002mm最大挠度和:v=Vmax+Vpmax=0.052+0.002=0.054mm<10mm,满足要求。

7.5 扣件抗滑力计算按规范表直角、旋转单扣件承载力取值为8.00KN,按照扣件抗滑力承载系数1.00,该工程实际的旋转单扣件承载力取值为8.00KN。

纵向或横向水平杆与立杆连接时,扣件的抗滑承载力按照下式计算:R≤RC;其中RC--扣件抗滑承载力设计值,取8.00KN;R—纵向或横向水平杆传给立杆的竖向作用力设计值;小横杆的自重标准值:P1=0.038×0.95=0.036 KN;大横杆的自重标准值:P2=0.038×1.5=0.057 KN;脚手板的自重标准值:P3=0.3×0.95×1.5/2=0.214 KN;活荷载标准值:Q=3×0.95×1.5/3=2.138 KN;荷载的设计值:R=1.2×(0.036+0.057+0.214)+1.4×2.138=3.362 KN<8.00 KN,单扣件抗滑承载力的设计计算满足要求!7.6 立杆的稳定性计算考虑风荷载时,立杆的稳定性计算公式:σ=N/( A)+MW/W<[f];立杆的轴心压力设计值:N=13.567 KN;计算立杆的截面回转半径:i=1.58 cm;计算长度附加系数参照《扣件式规范》得:K=1.155;计算长度系数参照《扣件式规范》得:μ=1.5;计算长度,由公式lo=kuh确定:lo=3.118m,长细比:Lo/i=197;轴心受压力杆的稳定系数 ,由长细比lo/i的结果查表得到: =0.186;立杆净截面面积:A=4.89cm2,立杆净截面模量(抵抗矩):W=5.08cm3,钢管立杆抗压强度设计值[f]=205 N/mm2;σ=13567.206/(0.186×489)+182986.776/5080=185.187 N/mm2<[f]=205 N/mm2;7.7 立杆的地基承载力计算立杆基础底面的平均压力应满足:p≤fg;地基承载力设计值:fg =fgk×Kc=85 KPa;其中,地基承载力标准值fgk=85 KPa;脚手架地基承载力调整系数:Kc=1;立杆基础底面的平均压力:p=N/A=72.325 KPa;其中,上部结构传至基础顶面的轴向力设计值:N=14.465 KN;基础底面面积:A=0.2m2。

p=72.325<fg=85 KPa。

相关文档
最新文档
