电路中的电磁干扰与抗干扰设计
电路中的电磁干扰与抗干扰设计当今社会，电子设备的应用广泛，无论是家用电器、通信设备还是工业自动化系统，都涉及到电路的设计与使用。
然而，电路中的电磁干扰问题一直是工程师们面临的挑战之一。
本文将详细论述电路中的电磁干扰现象以及抗干扰设计的方法。
首先，我们来了解电磁干扰。
电磁干扰指的是电磁场中的能量影响到其他设备或电路的现象。
电磁干扰可以分为辐射性干扰和传导性干扰两种类型。
辐射性干扰是指电路中的信号通过无线电波等媒介传播到其他设备或电路上，影响其正常工作。
传导性干扰是指电流或电压在电路中的导线上传播，通过共享的地线或信号线，影响其他设备或电路的正常工作。
那么，电磁干扰对电路的影响是怎样的呢？首先，电磁干扰可能导致设备的误操作。
例如，在医疗设备中，如果电磁干扰引起了无关信号的干扰，可能导致诊断错误或治疗失败。
其次，电磁干扰还可能导致数据传输错误。
在通信设备中，电磁干扰可能导致数据丢失或数据传输速率降低。
此外，电磁干扰还可能导致设备的寿命缩短或设备损坏，从而增加了维修和更换的成本。
在面对电磁干扰问题时，工程师们需要采取抗干扰设计措施。
一种常见的抗干扰方法是增强设备的屏蔽能力。
屏蔽能力指的是设备对外界电磁场的抵抗能力。
通过在电路中加入屏蔽层或屏蔽材料，可以有效减小电磁干扰的影响。
此外，选择合适的电磁兼容性（EMC）组件也是抗干扰设计的重要环节。
EMC组件包括滤波器、避雷器、电磁锁等，这些组件可以过滤或吸收电磁干扰，从而保证电路的正常工作。
除了增强屏蔽能力和选择合适的EMC组件，合理的布线设计也是抗干扰的重要因素。
在布线设计中，要尽量避免信号线与电源线、控制线等干扰源的重叠。
此外，工程师们还可以采用差分信号传输的方式。
差分信号传输指的是同时传输正负两个相反的信号，通过分析两个信号之间的差值来恢复原始信号。
这种设计方法可以有效抵抗传导性干扰。
除了以上措施，还有一些其他的抗干扰方法可以采用。
例如，在电源设计中，工程师们可以采用滤波电容或稳压电路来减小电源带来的干扰。
电磁干扰的产生及PCB设计中的抑制方案
2、外部干扰源：外部环境中存在许多干扰源，如雷电、大功率电器、高压 线等，这些干扰源会通过空气、导线等介质产生电磁干扰，影响电子设备的正常 工作。
二、PCB设计中的抑制方案
针对电磁干扰，PCB设计可以从以下几个方面进行抑制：
1、接地：接地是抑制电磁干扰最有效的方法之一。通过将电路或组件的某 个点连接到大地，可以有效地避免电磁干扰的传播。在PCB设计中，可以根据实 际情况选择多点接地、单点接地或混合接地等方式。
4、屏蔽：屏蔽是一种通过隔离电磁场来抑制电磁干扰的方法。在PCB设计中， 可以采用金属罩、金属网等材料对敏感区域进行屏蔽，以减少外界干扰的影响。
5、布局优化：合理地布局电路组件和划分功能区域可以降低电磁干扰。例 如，将模拟电路和数字电路分开，高频电路和低频电路分开，以减少不同类型电 路之间的相互干扰。
2、增加滤波器：在电源输入端增加EMI滤波器，防止外部干扰信号进入电路。
3、接地处理：采用多点接地方式，将电路板上的地线连接到一个低阻抗的பைடு நூலகம்地线上，以减小接地电阻。
4、平衡布线：对电源线进行对称设计，使电流变化率均匀，以降低电磁干 扰。
5、屏蔽措施：对关键元件和信号线进行屏蔽处理，防止外界干扰影响。
一、电磁干扰的产生
电磁干扰的产生主要有两种途径：一是辐射干扰，二是传导干扰。辐射干扰 是指干扰源通过空间传播干扰电子设备，而传导干扰则是通过导电介质传播干扰 信号。在实际应用中，电磁干扰的产生原因主要包括电路原理和外部干扰源两个 方面。
1、电路原理：在电路中，当电流发生变化时，会产生电磁场，而这个电磁 场又会反过来影响电流的变化。因此，如果电路设计不当，就可能产生电磁干扰。
6、选用低噪声元件：选择低噪声元件可以降低电路自身的噪声水平，从而 减少电磁干扰的产生。

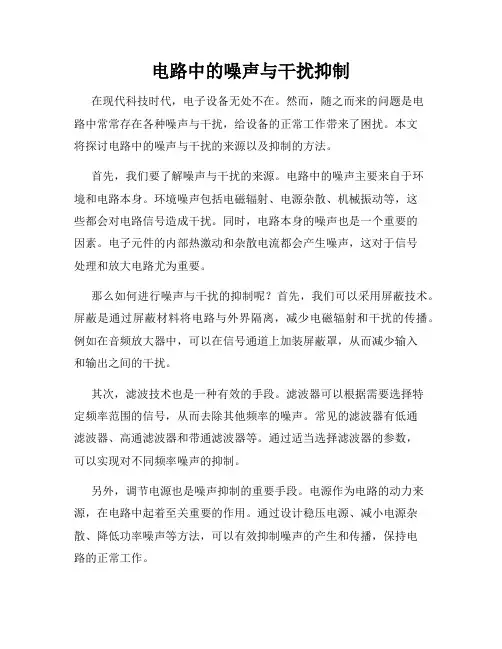

电路中的噪声与干扰抑制
电路中的噪声与干扰抑制在现代科技时代，电子设备无处不在。
然而，随之而来的问题是电路中常常存在各种噪声与干扰，给设备的正常工作带来了困扰。
本文将探讨电路中的噪声与干扰的来源以及抑制的方法。
首先，我们要了解噪声与干扰的来源。
电路中的噪声主要来自于环境和电路本身。
环境噪声包括电磁辐射、电源杂散、机械振动等，这些都会对电路信号造成干扰。
同时，电路本身的噪声也是一个重要的因素。
电子元件的内部热激动和杂散电流都会产生噪声，这对于信号处理和放大电路尤为重要。
那么如何进行噪声与干扰的抑制呢？首先，我们可以采用屏蔽技术。
屏蔽是通过屏蔽材料将电路与外界隔离，减少电磁辐射和干扰的传播。
例如在音频放大器中，可以在信号通道上加装屏蔽罩，从而减少输入和输出之间的干扰。
其次，滤波技术也是一种有效的手段。
滤波器可以根据需要选择特定频率范围的信号，从而去除其他频率的噪声。
常见的滤波器有低通滤波器、高通滤波器和带通滤波器等。
通过适当选择滤波器的参数，可以实现对不同频率噪声的抑制。
另外，调节电源也是噪声抑制的重要手段。
电源作为电路的动力来源，在电路中起着至关重要的作用。
通过设计稳压电源、减小电源杂散、降低功率噪声等方法，可以有效抑制噪声的产生和传播，保持电路的正常工作。
此外，差分信号处理也是减少噪声与干扰的一种有效手段。
差分信号处理可以通过将输入信号分为正相和反相两路进行处理，从而减少共模干扰。
在音频传输和数据通信等领域中广泛应用的差分信号处理技术，可以大幅度提高信号的传输质量。
最后，要有效抑制噪声与干扰，关键在于全面的设计和系统的优化。
在电路设计中，应考虑噪声和干扰的来源，并根据实际需求选择合适的抑制手段。
同时，采用良好的布线和接地技术，优化电路的结构，提高信号与噪声的抗干扰能力。
总之，电路中的噪声与干扰抑制是一项关键的技术。
通过采用屏蔽技术、滤波技术、电源调节和差分信号处理等手段，可以有效地减少噪声和干扰的影响，提高电路的抗干扰能力。
电路设计流程如何应对设计中的电磁干扰
电路设计流程如何应对设计中的电磁干扰电磁干扰是电路设计中常遇到的问题之一，它可能导致信号失真、抖动、跳变等不良现象。
为了保证电路的正确工作，我们需要采取一系列的措施来应对电磁干扰。
本文将探讨电路设计流程中如何应对设计中的电磁干扰，并提供一些有效的解决方案。
一、电磁干扰对电路设计的影响电磁干扰是由于电路中的信号相互之间的相互作用而引起的。
它可能来自于电源、传输线、继电器、开关以及周围环境中的其他电子设备等。
电磁干扰会导致信号失真、频谱扩展、辐射干扰等问题，进而影响电路的稳定性和性能。
二、电磁干扰的原因和类型1. 电源噪声：电源噪声是由电源本身产生的噪声，通常来自于电源的开关电阻、开关电容以及电源线路中的杂散信号。
它会通过电源线路传播到整个电路中，影响电路的正常工作。
2. 传输线干扰：传输线干扰是由于电磁波沿着传输线传播而引起的。
当传输线的长度接近信号的波长时，会出现反射、干涉等现象，导致信号失真。
3. 辐射干扰：辐射干扰是电路中的电流或电压产生辐射场，进而影响周围电子设备或电路的正常工作。
这种干扰需要通过合适的屏蔽措施来解决。
三、电磁干扰的解决方案1. 电源滤波：合理的电源滤波可以有效降低电源噪声对电路的影响。
在设计中，我们可以使用LC滤波器、RC滤波器或者独立运算放大器等滤波电路来去除电源中的噪声成分。
2. 接地设计：合理的接地设计可以减少电路中的共模干扰和静电放电。
在设计中，需要将模拟和数字地线分开，并采用良好的接地电路布局。
3. 信号屏蔽：对于传输线干扰，可以采用屏蔽电缆或者屏蔽罩来减少辐射和接受干扰。
同时，在设计中需要注意信号线与地线之间的间距和距离，以避免互相干扰。
4. 降噪电路：对于特定的干扰源，可以采用降噪电路来减少干扰。
比如，在射频电路中，可以使用电容、电感和滤波器等来减少噪声。
5. 选择适当的元器件：在电路设计中，选择合适的元器件对于降低电磁干扰至关重要。
低噪声元件和抗干扰能力较强的元器件可以显著提高电路的抗干扰能力。
如何解决电路中的干扰问题
如何解决电路中的干扰问题在电子设备的使用中，干扰问题是常常会遇到的一个挑战。
干扰不仅会影响到电子设备的正常功能，还可能导致数据丢失、系统崩溃等严重后果。
本文将介绍一些有效的解决电路中干扰问题的方法，帮助读者更好地应对这一挑战。
1. 理解干扰类型在解决干扰问题之前，首先需要了解干扰的类型。
常见的干扰包括电磁波干扰、电源噪声、接地问题等。
不同类型的干扰会有不同的解决方法，因此在解决干扰之前要先进行干扰类型的诊断。
2. 优化电路设计一个好的电路设计是预防和减轻干扰的重要措施之一。
在设计电路时，应遵循以下几点原则：- 合理布局：将敏感电路和噪声源之间保持一定的距离，减少相互影响；- 按需引入屏蔽：在高频电路中使用屏蔽罩，减少电磁波干扰；- 路线规划：合理规划信号和电源线路，避免交叉和共用引起串扰或电源噪声。
3. 使用滤波器滤波器是解决电路干扰问题常用的工具之一。
通过选择适当的滤波器类型和参数，可以减少或去除干扰信号。
- 低通滤波器：用于阻止高频噪声进入电路中，适用于音频和低频信号处理；- 带通滤波器：可选择性地通过一定频率范围内的信号，适用于特定的频率干扰；- 高通滤波器：用于阻止低频噪声进入电路中，适用于射频和高频信号处理。
4. 加强接地和屏蔽良好的接地和屏蔽措施对减少电路中的干扰至关重要：- 单点接地：保证所有设备、回路和屏蔽都以单一的接地点为基准，减少接地回路的干扰；- 屏蔽设计：根据实际情况选择适当的屏蔽材料，如金属罩、屏蔽线等，将敏感电路与外界干扰物隔离。
5. 使用抗干扰元件在电路设计和制造过程中，合理选择抗干扰元件可以有效减少干扰的影响：- 电容：用于隔离干扰信号，提高电路的稳定性；- 电感：用于消除高频噪声，提高信号的纯净度；- 隔离变压器：用于隔离输入和输出信号，防止干扰传递。
6. 定位和消除干扰源当干扰问题发生时，定位和消除干扰源是解决问题的关键步骤：- 使用仪器：使用频谱分析仪、示波器等仪器进行干扰源定位；- 排除干扰源：根据定位结果采取相应措施，如改变设备位置、更换干扰源等。
电路抑制电磁干扰
电路抑制电磁干扰概述在现代电子设备广泛应用的背景下，电磁干扰成为一个不可忽视的问题。
电磁干扰可能导致电子设备的正常工作受到干扰甚至损坏，因此需要采取措施来抑制电磁干扰。
本文将介绍电路抑制电磁干扰的原理和方法。
电磁干扰的原因电磁干扰是由于电子设备之间的相互作用引起的。
这种相互作用可以通过空气中的电磁波传播来实现。
电子设备发出的电磁波可能干扰其他设备的正常工作，同时其他设备也可能发出电磁波干扰该设备。
电磁干扰的原因主要有以下几个方面：1.电源干扰：电源线上的电流变化会产生电磁波，这些电磁波可能通过电源线传播到其他设备，引起干扰。
2.信号干扰：信号线上的电流变化也会产生电磁波，这些电磁波可能通过信号线传播到其他设备，引起干扰。
3.地线干扰：地线上的电流变化同样会产生电磁波，这些电磁波可能通过地线传播到其他设备，引起干扰。
4.电磁波辐射：电子设备本身可能会产生电磁波辐射，这些电磁波可能干扰其他设备的正常工作。
电磁干扰的影响电磁干扰可能对电子设备的正常工作产生以下几个方面的影响：1.降低设备的性能：电磁干扰可能导致设备的性能降低，例如降低通信设备的传输速率、降低音频设备的音质等。
2.引起误操作：电磁干扰可能导致设备误操作，例如触摸屏设备受到干扰可能会出现误触发现象。
3.导致设备损坏：严重的电磁干扰可能导致设备损坏，例如电路板受到过高电压的干扰可能会烧毁。
电路抑制电磁干扰的方法为了抑制电磁干扰，我们可以采取以下几种方法：1.屏蔽：通过在电路周围添加屏蔽层，可以阻挡电磁波的传播，减少电磁干扰的发生。
屏蔽层可以采用导电材料，例如金属，以提供电磁波的屏蔽效果。
2.滤波：通过在电路中添加滤波器，可以滤除电磁波中的干扰信号，使得电路只接收到正常的信号。
滤波器可以采用电容、电感等元件组成，通过选择合适的参数来实现滤波效果。
3.接地：良好的接地系统可以将电磁波引入地线，减少电磁波对其他设备的干扰。
接地系统应该采用低阻抗的地线，以提供良好的接地效果。
电路设计中抗干扰的方法
电路设计中抗干扰的方法（附电路图）1、切断干扰的传播途径1）增加干扰源（如电机、继电器）与敏感器件（如单片机）的距离，用地线把他们隔离或者在敏感器件加上屏蔽罩。
2）电路板合理分区，将强信号、弱信号、数字信号、模拟信号电路合理地分区域布置。
4）、单片机和大功率器件的地线要单独接地，以减小互相干扰。
大功率器件要尽可能布置在电路板的边缘。
5）、在单片机I/O口，电路板连接线等关键地方，使用抗干扰元件可显著提高电路的抗干扰性能。
6）、晶振与单片机引脚尽量靠近，用地线把时钟区隔离起来，晶振外壳接地并固定。
2、尽量采用抗干扰性能强的单片机1）、降低单片机内部的电源噪声在传统的数字集成电路设计中，通常将电源端和地端分别布置在对称的两边。
例如左下角为地，左上角为电源。
这使得电源噪声穿过整个硅片。
改进方法将单片机的电源和地安排在两个相邻的引脚上，这样不仅降低了穿过整个硅片的电流，还便于印制板上设计电源退耦电容，以降低系统噪声。
2）、降低时钟频率单片机测控系统的时钟电路是一个调频噪声源，它不仅能干扰本系统，还对外界产生干扰，使其他系统的电磁兼容检测不能达标。
在保证系统可靠性的前提下，选用时钟频率低的单片机可降低系统的噪声。
以8051单片机为例，当最短指令周其为1US时，时钟是12MHZ。
而同样速度的MOTOROLA兼容单片机的厂商在不牺牲运算速度的前提下，将时钟频率降低到原来的1/3。
特别是MOTOROLA公司新推出的68HC08系列单片机、内部采用了锁相倍频技术，将外部时钟除至32KHZ，而内部总线速度却提高到8MHZ，甚至更高。
3）、EFT技术随着超大规模集成电路的发展，单片机内部的抗干扰技术也在不断进步。
MOTOROLA公司新推出的68HC08系列单片机，采用EFT技术进一步提高了单片机的抗干扰能力，当振荡电路的正弦波信号受到外界干扰时，其波形上会叠加一些毛刺。
若以施密特电路对其整形时，这种毛刺会成为触发信号干扰正常的时钟信号。
如何解决电路中的电源抗干扰问题
如何解决电路中的电源抗干扰问题电源抗干扰问题常常困扰着电路设计师和电子工程师。
当电路中存在干扰源时，电源抗干扰能力的强弱将直接影响整个电路的稳定性和性能。
为了解决这一问题，本文将介绍几种常用的电源抗干扰技术和方法，并给出实际应用的案例。
一、电源抗干扰问题的原因电源抗干扰问题主要源于以下几个方面：1. 环境干扰：来自电源供应、电磁辐射以及其他电器设备的干扰信号会通过电源线路传播到整个电路中，影响电路的正常工作；2. 电源线路的干扰：电源线路中存在电感、电容等元件，会产生阻抗变化，引起电源的涟漪以及噪声，导致电压波动；3. 电源本身的干扰：电源本身的工作特性以及设备寿命等因素也会影响电源的稳定性。
二、电源抗干扰的解决方法针对电路中的电源抗干扰问题，可以采用以下几种解决方法：1. 滤波技术滤波技术是解决电源抗干扰问题最常见的方法之一。
通过使用低通滤波器、降噪电容、降噪电感等元件，可以有效地过滤掉电源中的高频噪声和涟漪，保证电路的稳定性。
在设计电路时，可以在电源输入和负载之间增加滤波电容，同时选择合适的电感元件，用来抑制高频信号和电源的涟漪。
2. 设备分离通过合理的布局和设计，将敏感的模拟电路和数字电路等不同类型的设备隔离开来，可以减少干扰信号的相互影响。
此外，还可以使用屏蔽罩、隔离电缆等措施，将不同模块或设备之间的电源线路完全分开，从而进一步提高电路的抗干扰能力。
3. 地线设计地线设计是电源抗干扰中十分重要的一环。
合理的地线布线可以减少共模干扰和传导干扰，提高电路的抗干扰能力。
在电路设计中，应尽量缩短地线长度，减少地线回路面积，采用宽、平的地引线，避免地线突变等措施，以降低地线电阻和电感，减小干扰信号的传输。
4. 选择合适的电源电源的选择对于电路的抗干扰能力至关重要。
在设计电路时，应优先选择稳定性好、噪声小的电源产品，尽量避免使用开关电源等容易产生电源涟漪和噪声的产品。
此外，还可以考虑使用隔离型电源、稳压电源等专用电源产品，进一步提高电路的抗干扰能力。
电路设计流程如何应对设计中的电磁干扰
电路设计流程如何应对设计中的电磁干扰电路设计的过程中，电磁干扰是一个常见但却十分棘手的问题。
电磁干扰可能导致电路性能下降、设备失效甚至系统崩溃，因此，为了确保电路设计的可靠性和稳定性，我们需要采取一系列的措施来应对电磁干扰。
本文将介绍一个基本的电路设计流程，以帮助应对设计中的电磁干扰。
第一步：需求分析在开始设计电路之前，我们首先需要进行需求分析。
这意味着我们需要了解电路的预期功能、使用环境以及可能面临的电磁干扰源。
通过准确而全面的需求分析，我们可以为后续的电路设计提供指导，并更好地应对潜在的电磁干扰。
第二步：电磁兼容性设计为了应对电磁干扰，我们需要在电路设计的早期阶段就充分考虑电磁兼容性。
具体来说，这包括以下几个方面：1.地线设计: 地线是电路中最重要的电磁屏蔽路径之一。
因此，在设计中，我们应注意地线的布局和连接方式。
要尽量减少地线长度，尽可能缩短信号回路和地线之间的距离。
2.屏蔽设计: 为了减少电磁辐射和外界电磁干扰对电路的影响，我们可以使用屏蔽结构来保护关键信号链路。
屏蔽可以采用金属外壳、屏蔽罩等形式。
3.滤波设计: 在电路设计中加入适当的滤波电路可以有效抑制电磁干扰。
滤波电路可以将高频噪声滤除，保证信号传输的品质。
第三步：布局与布线设计布局与布线是电路设计中至关重要的一步，对电路的电磁干扰抗性有着重要影响。
1.分隔电源与信号线:为了避免电源线干扰信号线，我们应该在布局时尽量分隔它们，使它们之间的距离尽可能大。
2.尽量避免回路: 让高频信号流通的路径尽量短，避免过多的回路，可以有效降低电磁辐射和敏感性。
3.选择合适的导线:选择适合电流和信号传输的导线，以减少电磁干扰的产生。
第四步：地线设计地线的设计在电磁干扰抑制中起着非常重要的作用。
1.单点接地:将所有的地线都汇聚到一个节点上，以减少接地回路。
2.分离数字和模拟地:分离模拟和数字地线，以防止数字部分的高速信号干扰模拟部分。
3.土壤接地:良好的土壤接地可以有效降低地线噪声。
如何解决电路中的电源干扰问题
如何解决电路中的电源干扰问题电源干扰是电路设计中常见的问题之一，它会对电路的正常运行造成不良影响。
为了解决这个问题，本文将从电源滤波、地线布局、信号屏蔽和电源线选择等多个方面进行探讨。
以下是具体的解决方法：一、电源滤波电源滤波是解决电源干扰问题的关键一步。
在电路的输入端，我们可以添加一些适当的滤波器元件，如电容、电感和滤波电阻等，来滤除电源中的高频噪声和干扰信号。
其中，电容和电感可以组成低通滤波器，用于滤除高频噪声；而滤波电阻则可以通过串联在电源线上，用于抑制电源线路的噪声。
二、地线布局合理的地线布局也对解决电源干扰问题至关重要。
在布线过程中，我们应尽量将电源线和地线分离，并保持它们的良好隔离。
此外，应尽量避免电源线与信号线、高频线路等之间的交叉布线，以减少电源线对其他线路产生的干扰。
通过合理的地线布局可以有效地降低电源干扰的发生。
三、信号屏蔽信号屏蔽是另一个解决电源干扰问题的重要手段。
在设计过程中，我们可以采用屏蔽罩、屏蔽盒或金属屏蔽壳等屏蔽装置，将敏感的电路部分包裹在其中，避免外部电源干扰的影响。
此外，还可以使用屏蔽电缆来传输信号，以减少外界电磁波对信号的干扰。
四、电源线选择正确选择电源线也能有效地解决电源干扰问题。
通常情况下，我们可以选择阻抗较低的电源线，以减少电源线上的干扰噪声。
此外，还可以采用双绞线或者屏蔽线来传输电源信号，以提高抗干扰能力。
对于特别敏感的电路，甚至可以考虑使用独立的电源供应模块，以进一步降低电源干扰的影响。
综上所述，解决电源干扰问题需要综合考虑电源滤波、地线布局、信号屏蔽和电源线选择等多个方面的因素。
通过合理的设计和规划，我们能够减少电源干扰对电路的影响，提高电路的可靠性和稳定性。
在实际应用中，我们应根据具体的电路需求和工作环境，选择适当的方法和措施来解决电源干扰问题，以获得更好的电路性能和工作效果。
通过以上措施，我们可以有效地解决电路中的电源干扰问题，确保电路的正常运行和稳定性。
电路设计抗干扰措施
电路设计抗干扰措施在电路设计中，抗干扰措施是非常重要的，可以有效地减少或消除各种电磁干扰对电路正常运行造成的影响。
下面将介绍一些常见的抗干扰措施。
1.地线设计地线在电路中起到连接电路各个部分的作用，它功德很大程度上影响了电路的干扰抗能力。
在地线设计中，应尽量缩短地线的长度，减小地线的电阻和电感，并采用良好的接地方式。
另外，应避免地线与信号线和电源线的交叉，以减少互相干扰。
2.滤波器的使用滤波器是抗干扰的重要组成部分，可以帮助滤除电路中的高频干扰信号。
常见的滤波器包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器。
在设计中，可以根据具体干扰源的频率特性选择合适的滤波器，并将其放置在电路的输入和输出端口。
3.屏蔽措施屏蔽是通过屏蔽材料将电路部件与外界环境隔离开来，阻止干扰信号的进入或电磁辐射的泄漏。
常用的屏蔽材料包括金属泡沫、金属网、金属薄膜和金属壳体。
在设计中，可以根据需要在电路周围设置适当的屏蔽层来保护电路免受干扰。
4.接地和屏蔽电流的设计在设计电路时，接地是非常重要的一项工作。
良好的接地设计可以有效降低电路的串扰和电磁干扰。
在接地设计中，应尽量缩短接地线路的长度、宽度和电阻，并采用低电阻的接地方式。
此外，还需要注意屏蔽电流的设计，避免屏蔽电流造成的地回流问题。
5.信号线和电源线的布局信号线和电源线是电路中最容易受到干扰的部分。
在布局设计中，应尽量避免信号线和电源线的交叉和平行排列，以减少互相干扰。
可以通过增加信号层的层数和合理分配信号线和电源线的位置来降低干扰。
6.过滤器的选择在电路设计中，可以使用各种过滤器来减少电源线和信号线上的干扰。
常见的过滤器包括RC滤波器、LC滤波器和PI滤波器。
过滤器的选择应根据具体的干扰频率和功率要求来确定。
7.抑制共模信号的方法共模信号是一种常见的干扰信号，可以通过使用差模电路来抑制。
差模电路可以将共模信号转换为差模信号，并将其降噪。
常见的差模电路包括差动放大器和差分输入电路。
如何避免电路中的串扰干扰
如何避免电路中的串扰干扰电路中的串扰干扰是电子设备设计与制造中常见的问题。
正确地避免电路中的串扰干扰，可以提高电路的正常工作性能，确保设备的稳定性和可靠性。
本文将从电路设计、布局、屏蔽以及地线处理等方面，为大家介绍如何避免电路中的串扰干扰。
一、电路设计方面的避免措施1. 分离高频信号与低频信号：在电路设计中，对高频和低频信号进行分离是避免串扰干扰的重要方法。
可以通过使用不同的地线或者增加隔离电路等方式实现。
2. 降低信号的峰值和增加信号的时间：降低信号的峰值和增加信号的时间，能够减少信号产生的电磁辐射，并降低串扰干扰的概率。
3. 过滤器的应用：根据应用场景的不同，可以选择合适的滤波器来滤除干扰信号，阻止其传播到其他电路中。
二、布局方面的避免措施1. 优化电路布局：将电路分组，避免不同类型的信号干扰，同时合理安排电路元件的位置，减少电磁辐射的传播。
2. 避免信号线和电源线交叉：尽量避免信号线和电源线的交叉布局，可以减少串扰干扰的发生。
3. 地线处理：正确处理地线可以降低串扰干扰。
应当将地线设计成最短路径，避免形成回路，同时地线尽量与信号线和电源线分开布局。
三、屏蔽的应用1. 使用金属屏蔽罩：金属屏蔽罩可以有效地屏蔽电磁辐射和外部干扰对电路造成的影响。
在设计和制造电子设备时，可以通过增加金属屏蔽罩的使用来降低串扰干扰的概率。
2. 使用多层板设计：多层板设计可以增加电路板的层次，降低信号传播的路径长度，减少信号之间的干扰。
四、地线处理1. 单点接地：单点接地是电子设备设计中常用的一种地线处理方法。
在接地端口上添加适当的电感和电容等元件，可以有效地降低串扰干扰。
2. 地线回线：地线回线是将信号引导回地，减少信号相互之间的干扰。
通过将回线与信号线平行布置，缩短信号回路长度，可降低串扰干扰。
总结：电路中的串扰干扰是电子设备设计与制造中常见的问题。
通过合理的电路设计，布局优化，屏蔽的应用以及地线处理等方法，可以有效地避免电路中的串扰干扰，提高电路的正常工作性能和可靠性。
怎样解决电路中的干扰问题
怎样解决电路中的干扰问题电路中的干扰问题一直是工程师在设计和实施电子设备时最为关注的问题之一。
干扰问题可能导致电路性能下降、信号噪声增加，甚至引发功能障碍。
因此，在电路设计过程中，采取适当的措施来解决干扰问题至关重要。
本文将介绍一些常见的干扰问题及其解决方法。
一、电磁干扰电磁干扰是电子设备中最为常见的干扰问题之一。
它通常来自外部电源、其他电子设备或电路组件的放射。
电磁干扰会干扰正常的信号传输，导致电路性能下降。
1. 措施一：屏蔽设计通过在电子设备的外壳和电路板上设置屏蔽层，可以有效地减少外界电磁波对电路的干扰。
屏蔽层通常使用导电材料，如金属盖板或导电层。
屏蔽设计可以有效地降低电磁干扰并提高电路稳定性。
2. 措施二：地线设计正确的地线设计是减少电磁干扰的关键。
合理规划地线的布局，使用大面积的地线铺设可以有效地降低电磁干扰。
此外，要避免共地回路引起的互耦效应，减少地线回流路径的长度。
二、电源噪声电源噪声是电路中常见的干扰源之一。
不稳定的电源会导致电路的工作不正常，并引入噪声信号。
在电源输入端使用滤波器可以有效地降低电源噪声。
滤波器可以滤除电源中的高频干扰信号，确保电源供电稳定。
2. 措施二：电源隔离对于对电源噪声敏感的电路，可以使用电源隔离来避免其干扰传递到其他电路。
电源隔离可以通过使用隔离变压器或者数字隔离器来实现。
三、传导干扰传导干扰是通过电路元件之间的导线或者电缆传递的电磁干扰。
它会引入噪声信号，干扰电路的正常工作。
1. 措施一：布线规划优化电路的布线规划是减少传导干扰的关键。
合理规划导线的走向，避免导线之间的交叉和平行布线，尽量保持导线之间的距离，以减少传导干扰的影响。
2. 措施二：屏蔽电缆的使用在高干扰环境中，可以考虑使用屏蔽电缆来减少传导干扰。
屏蔽电缆具有外部屏蔽层，可以有效地阻挡外界电磁波的干扰。
四、引入干扰的元器件有些元器件本身就会引入干扰信号，如开关电源、电机等。
在电路设计中，需要针对这些具有干扰特性的元器件采取相应的措施。
电路系统中的常见干扰及其抑制方法
AB
两 点 的 电压降 也大 得 多
,
产 生 的 地线 噪 声 就更 大
。
消 除 地线 噪 声 的方 法 是 接地 方法 一 点接 地分 为两种 方 式 :
接地 有一 点接 地
多 点接 地 和 混 合 接地 ( 本 文 不讨 论 ) 三 种
。
串联 一点接 地 (图
2 )和 并 联一 点接 地 ( 图 3 )
:
,
这种 方 式 只 能在
,
低频率 且各 电路 电位 相 差 不 大 时采 用
而粗
采用 这 种接 地法 时
必 须注 意
第一
地 线走 线 要短
,
尽量 减 少地 线 电 阻 ;
。
将 低 电位 和 易受 干扰 的 电路 放 在 距 接地 点 最 近 的地方
因
该 点 最接 近 地 电位
电路
l
}
} 电路2
}
}
1c 0 m
,
宽为
。
Z m m 犷 其 厚度 为
林m
为 印制 板上 的 印 制线 )
本文于
牟9
月 2
日收到
由 公式
一
可得 答
百 二
二
百
二
口
,
其 中 为 导线 长度
,
s
为导 线 截 面积
p
为 电阻率 (此 处令 p =
0 02 . )
。
电路 l
图 1
地线共阻 抗干扰
电路
1
工作 于低 频 时
U
二
,
设
二
1 9卯
年第
4
期
现代 电 子
电路设计抗干扰措施
汇报人： 2024-01-02
目录
• 引言 • 电路设计中的常见干扰 • 抗干扰措施 • 实际应用案例
01
引言
目的和背景
• 目的：随着电子技术的飞速发展，电路系统日趋复杂，对电路 设计中的抗干扰性能提出了更高的要求。本章节旨在探讨电路 设计中的抗干扰措施，以确保电路的稳定性和可靠性。
输路径上的延迟和反射。
布线规则
采用合适的布线规则，如分层布感元件远离可能产生噪声的元 件或线路，以减小耦合噪声的影响 。
04
实际应用案例
电源抗干扰措施应用案例
总结词
电源是电路中干扰的主要来源之一，采取有效的电源抗干扰措施是保证电路稳 定运行的关键。
03
接地干扰
接地是电路设计中不可或缺的一环，但接地不良或接地方式不当会导致
接地干扰。接地干扰可能导致信号传输受阻、设备运行不稳定等问题。
02
电路设计中的常见干扰
电源干扰
电源干扰是电路设计中常见的一种干扰，主要由于电源波动或电源回路中的噪声引 起。
电源干扰可能影响整个电路的正常工作，导致信号失真、设备性能下降甚至损坏。
和接地处理。
地线干扰
地线干扰是由于地线电位不均 、地线阻抗过大等原因引起的 干扰。
地线干扰会导致电路性能下降 、设备运行不稳定，甚至引发 安全问题。
解决方法：合理规划地线网络 、降低地线阻抗、采用多点接 地等措施，减小地线干扰的影 响。
元件布局和布线干扰
元件布局和布线不当会引起电磁辐射 和耦合效应，产生干扰。
地线抗干扰措施
单独接地
将模拟电路和数字电路的 地线分开，避免地线上的 噪声对电路的影响。
地线网格
在地面上设置网格状的地 线，以增加地线的导电面 积，减小地线上的电位差 。
电子工程高频电路设计中的信号干扰与抑制
电子工程高频电路设计中的信号干扰与抑制在电子工程高频电路设计中，信号干扰是一个不可忽视的问题。
随着高频技术的快速发展，信号干扰对电子设备的正常工作产生了越来越大的影响。
因此，了解信号干扰的产生原因和抑制方法对于高频电路设计者来说至关重要。
一、信号干扰的产生原因信号干扰是指在电子设备中，由于电磁波的传播和相互作用，导致设备接收到不相关的电信号而产生的电压、电流的变化。
信号干扰主要有以下几个原因：1.电磁波辐射干扰：当电子设备工作时，会产生辐射电磁波，这些电磁波会干扰其他设备的正常工作。
2.电磁波传导干扰：电磁波可以通过导线、电缆等传导到其他设备中，从而导致信号干扰。
3.互调干扰：不同频率的信号在设备中相互调制，产生了新的频率信号，这些频率信号可能与其他设备中的信号发生干扰。
4.信号耦合干扰：当不同信号在电子设备内部传输时，由于电路的互连导致信号互相干扰。
二、信号干扰的抑制方法为了减少信号干扰对电子设备的影响，设计者需要采取一些方法来进行干扰的抑制。
以下是一些常用的抑制方法：1.屏蔽：对于辐射干扰，可以采用屏蔽材料或屏蔽罩来将辐射电磁波隔离，减少干扰对其他设备的影响。
2.滤波：通过在电路中加入滤波电路，可以滤除掉不需要的频率信号，减少干扰的发生。
3.接地：良好的接地系统可以降低电磁波的辐射和传导，减少信号干扰的发生。
4.隔离：对于互调干扰、信号耦合干扰等问题，可以采用隔离技术来减少干扰的传播路径。
5.布线规划：合理的布线规划可以降低信号耦合干扰的可能性，减少干扰对电子设备的影响。
6.使用抑制器件：在设计电路时，可以选择一些特殊的元件来抑制信号干扰，如使用抑制器、电磁屏蔽罩等。
三、信号干扰与抑制的案例分析下面我们以手机通信电路设计中的信号干扰与抑制为例进行分析。
在手机通信电路设计中，信号干扰是一个常见且严重的问题。
手机电路中包含了众多的模拟信号和数字信号，这些信号之间相互传输，很容易引起信号干扰。
为了抑制信号干扰，手机电路设计者需要充分考虑以下几个因素：1.电源管理：手机电路中的模拟信号和数字信号需要稳定的电源供应，因此电源管理电路的设计十分重要。
电路设计中抑制和防止电磁干扰的措施有哪些
电路设计中抑制和防止电磁干扰的措施有哪些1.接地接地是电子设备的一个很重要问题。
接地目的有三个：（1）接地使整个电路系统中的所有单元电路都有一个公共的参考零电位，保证电路系统能稳定地干作。
（2）防止外界电磁场的干扰。
机壳接地可以使得由于静电感应而积累在机壳上的大量电荷通过大地泄放，否则这些电荷形成的高压可能引起设备内部的火花放电而造成干扰。
另外，对于电路的屏蔽体，若选择合适的接地，也可获得良好的屏蔽效果。
（3）保证安全工作。
当发生直接雷电的电磁感应时，可避免电子设备的毁坏；当工频交流电源的输入电压因绝缘不良或其它原因直接与机壳相通时，可避免操作人员的触电事故发生。
此外，很多医疗设备都与病人的人体直接相连，当机壳带有110V或220V电压时，将发生致命危险。
因此，接地是抑制噪声防止干扰的主要方法。
接地可以理解为一个等电位点或等电位面，是电路或系统的基准电位，但不一定为大地电位。
为了防止雷击可能造成的损坏和工作人员的人身安全，电子设备的机壳和机房的金属构件等，必须与大地相连接，而且接地电阻一般要很小，不能超过规定值。
电路的接地方式基本上有三类，即单点接地、多点接地和混合接地。
单点接地是指在一个线路中，只有一个物理点被定义为接地参考点。
其它各个需要接地的点都直接接到这一点上。
多点接地是指某一个系统中各个接地点都直接接到距它最近的接地平面上，以使接地引线的长度最短。
接地平面，可以是设备的底板，也可以是贯通整个系统的地导线，在比较大的系统中，还可以是设备的结构框架等等。
混合接地是将那些只需高频接地点，利用旁路电容和接地平面连接起来。
但应尽量防止出现旁路电容和引线电感构成的谐振现象。
2. 屏面屏蔽就是对两个空间区域之间进行金属的隔离，以控制电场、磁场和电磁波由一个区域对。
电路中的电磁干扰与抑制方法
电路中的电磁干扰与抑制方法电磁干扰是指电子设备之间或电子设备与外界环境之间相互产生的电磁相互作用，导致电子设备性能下降或无法正常工作的现象。
在现代社会中，由于电子设备的普及和使用，电磁干扰已经成为一个普遍存在的问题。
本文将从电磁干扰的原理入手，探讨电路中的电磁干扰与抑制方法。
一、电磁干扰的原理电磁干扰的产生原因主要有以下几个方面：1. 电磁辐射：当电子设备工作时，电流和电压的变化会导致电磁场的产生，电磁辐射就是指电磁场的传播过程中对其他电子设备产生的干扰。
2. 电磁感应：电子设备之间的电流和电压变化也会产生互相感应的电磁场，这些感应场对其他电子设备造成电磁干扰。
3. 电磁耦合：电子设备之间的线路布局、连接方式等因素也会导致电磁耦合，从而产生电磁干扰。
二、电磁干扰的分类根据电磁干扰的性质和发生的环境，可以将其分为以下几类：1. 远场干扰：来自远处的电磁信号对电子设备产生的干扰，如无线电波、微波等。
2. 靠近干扰：来自附近电子设备的电路、线缆等导致的干扰，如电源线、信号线等。
3. 敏感器干扰：对敏感电子设备，如传感器进行的感应干扰。
三、电磁干扰的抑制方法为了减小电磁干扰对电子设备的影响，采取一系列的抑制方法是必要的。
以下是几种常见的抑制方法：1. 屏蔽和隔离：通过在电子设备外部包裹金属层或者添加金属隔离层来抑制电磁辐射和电磁感应。
屏蔽材料应选用导电性好的金属材料，如铜、铝等。
2. 过滤和衰减：在电路中添加滤波器和衰减器来抑制电磁噪声的传播和扩散。
滤波器可根据频率特性选择合适的类型，如低通滤波器、带通滤波器等。
3. 接地和引线布局：合理的接地设计和引线布局可以减小电磁耦合的影响。
要保证设备接地良好，引线布局要符合电磁兼容要求。
4. 技术防护手段：采用一些技术性的手段来抑制电磁干扰，如对敏感电路进行屏蔽、采用差模输入输出、增加抗干扰电路等。
5. 选择低干扰环境：在电子设备使用环境的选择上，避免选择电磁干扰源多的环境，如高压输电线路旁边、无线电信号强的区域等。
如何解决电路中的电磁干扰问题
如何解决电路中的电磁干扰问题电磁干扰是电路中常见的问题之一，它可能导致电路设备的正常工作受到干扰甚至损坏。
因此，解决电磁干扰问题对于保证电路设备的可靠性和稳定性至关重要。
本文将探讨一些有效的方法和技术，帮助解决电路中的电磁干扰问题。
一、电磁干扰的原因电磁干扰的产生原因较多，主要包括以下几个方面：1. 电力系统的扰动：来自电网的电磁干扰，如电磁辐射、瞬变和电磁波峰等。
2. 器件和设备的互相干扰：电路中的器件和设备电磁场的相互作用，会导致电磁干扰。
3. 外部电磁辐射：来自周围环境的电磁干扰，如雷电、电磁波和无线电等。
4. 敏感电路板本身的问题：设计不合理或者敏感度高的电路板，容易受到电磁干扰。
二、解决电磁干扰的方法1. 电路板设计在电路板设计上，应该采取一些措施来减少电磁干扰的影响，例如：（1）合理布局：将敏感电路和干扰源保持一定的距离，减少干扰信号的传播。
（2）地线设计：良好的地线设计可以有效减少地线上的电磁干扰。
（3）屏蔽措施：对于特别敏感的电路板，可以采用屏蔽罩或者屏蔽材料来降低电磁干扰。
2. 滤波技术滤波技术是解决电磁干扰问题的常用方法，可以通过添加滤波器来滤除干扰信号。
常见的滤波器包括低通滤波器、带通滤波器和陷波器等。
在设计电路时，根据具体需求选择合适的滤波器以确保电路的正常运行。
3. 屏蔽材料的使用屏蔽材料能够有效地吸收或反射电磁干扰信号，降低信号的传播和干扰强度。
在电路设计中，可以选择使用金属屏蔽罩、屏蔽垫或者屏蔽涂料等材料进行屏蔽，以减少电磁干扰的影响。
4. 接地和屏蔽合理的接地设计对于减少电磁干扰是至关重要的。
在电路设计中，应该注意以下几点：（1）单点接地：尽量将所有接地线连接到一个地点，防止接地线回路产生干扰。
（2）分离数字和模拟地：将数字和模拟电路的接地分开，减少互相干扰。
（3）合理布线：优化接地线的布线，减少回流电流的路径长度。
5. 合理的电路配线电路布线对于减少电磁干扰有重要作用。
电路中的电磁干扰与抗扰性设计
电路中的电磁干扰与抗扰性设计随着现代电子技术的迅猛发展，电路中的电磁干扰已经成为一种重要的技术问题。
电磁干扰是指电磁场的能量在电路中的电信号中产生非期望的变化的现象。
如果电路的电子元件、布线、接口等不能充分地抵抗电磁干扰，设备的性能和可靠性就会受到严重的影响。
因此，在电路设计中需要考虑电磁干扰的产生与抗扰性设计。
一、电磁干扰的产生原因与种类1. 产生原因电磁干扰的产生原因有多个方面，主要包括以下三方面：（1）电源线的干扰：在电路中，电源线是信号线之间最为近距离、最为电势差的一种线路，所以电源线能够将干扰信号较为有效地传输到其他信号线上。
（2）电磁波的干扰：电子设备都具有辐射电磁波的能力，当设备辐射出来的电磁波与电路中的信号线相遇时，就会产生电磁干扰。
（3）静电与接地的干扰：由于静电的存在和接地的不良，会对电路产生一定的电势扰动，即静电干扰。
此外，地回路是电路中最为常见的信号线，因此对地回路的干扰也会对电路产生一定的影响。
2. 干扰种类根据电磁干扰的源泉、干扰方式和发生时间，电磁干扰可分为许多不同类别，下面是几种常见的电磁干扰：（1）导线散射和电源线干扰，是指电磁辐射通过空气或空间等媒介作用于电路导线、电源线等。
（2）接触干扰和串扰干扰，是指电磁干扰通过感应作用于相邻或相交线路中的元件及布局。
（3）共模干扰和温度冲击干扰，是指电磁干扰作用于两个电路的共同引脚（共模）。
二、抗扰性设计为了减小电磁干扰和提高电路的抗扰性，需要在设计过程中采取一系列措施，其中主要包括：（1）选择优质低噪声、低波动的电源。
同时，还需要尽可能地减小电源线路的接口数量，增强电源的过滤和抵消能力，保护地线的接口的良性接触。
（2）尽量选择低噪声、低阻抗的元件。
针对共模干扰，还需选择带有共模隔离功能的器件，如磁性、光耦等隔离元件。
（3）在电路布局设计方面，应尽可能地缩短信号线的长度，分离信号线与电源线，特别是不同信号线之间、信号线与地之间尽可能增加间距，降低电磁辐射。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
超实用——电路设计中干扰问题的形成与抑制方法
在设计电路的时候，我们通常会遇到这样的情况，一个电路其程序明明是完完整整的从书上抄下来，试验运行结果却不正确，这是为什幺呢，其实就是干扰在作祟，所以我们在进行电子电路和程序设计的过程中一定要做好抗干扰措施。
本篇文章针对干扰的形成与抑制进行深入讲解，大家一起来学习一下吧！
形成干扰的基本要素有三个：
（1）干扰源，指产生干扰的元件、设备或信号，用数学语言描述如下：du/dt，di/dt大的地方就是干扰源。
如：雷电、继电器、可控硅、电机、高频时钟等都可能成为干扰源。
（2）传播路径，指干扰从干扰源传播到敏感器件的通路或媒介。
典型的干扰传播路径是通过导线的传导和空间的辐射。
（3）敏感器件，指容易被干扰的对象。
如：A/D、D/A变换器，单片机，数字IC，弱信号等。
抗干扰设计的基本原则是：抑制干扰源，切断干扰传播路径，提高敏感器件的抗干扰性能。
（类似于传染病的预防）
1、抑制干扰源
抑制干扰源就是尽可能的减小干扰源的du/dt，di/dt。
这是抗干扰设计中最优先考虑和最重要的原则，常常会起到事半功倍的效果。
减小干扰源的du/dt 主要是通过在干扰源两端并联电容来实现。
减小干扰源的di/dt则是在干扰源回路串联电感或电阻以及增加续流二极管来实现。
抑制干扰源的常用措施如下：
（1）继电器线圈增加续流二极管，消除断开线圈时产生的干扰。
仅加续流。
