防雷与接地方案
接地防雷施工方案(3篇)
第1篇本项目为某地区接地防雷工程，主要包括以下内容：1. 接地网施工：包括接地网材料采购、接地网设计、接地网施工、接地网验收等。
2. 防雷设施施工：包括避雷针、避雷带、避雷网、避雷器等防雷设施的材料采购、设计、施工、验收等。
3. 接地系统测试：对接地网、防雷设施进行接地电阻测试，确保接地系统符合国家标准。
4. 施工资料整理：整理施工过程中的各项资料，包括施工图纸、施工方案、施工记录、验收报告等。
二、施工准备1. 组织机构成立以项目经理为组长，技术负责人、施工负责人、质量负责人、安全负责人等为成员的施工领导小组，负责工程的全面管理工作。
2. 施工人员根据工程需求，组织具备相应资质的施工人员，并对施工人员进行技术交底和安全教育。
3. 施工材料（1）接地网材料：选用符合国家标准的高质量接地网材料，包括接地扁钢、接地圆钢、接地模块等。
（2）防雷设施材料：选用符合国家标准的高质量避雷针、避雷带、避雷网、避雷器等。
（3）施工工具：准备必要的施工工具，如卷尺、水平尺、焊接设备、切割设备、测试仪器等。
4. 施工设备（1）接地网施工设备：接地网压接设备、焊接设备、切割设备等。
（2）防雷设施施工设备：避雷针安装设备、避雷带安装设备、避雷网安装设备、避雷器安装设备等。
（3）接地系统测试设备：接地电阻测试仪、接地系统测试仪等。
5. 施工图纸及资料熟悉施工图纸，了解工程结构、接地系统、防雷设施等设计要求，确保施工过程中严格按照图纸进行。
三、施工方案1. 接地网施工（1）接地网材料验收：对接地网材料进行验收，确保材料质量符合国家标准。
（2）接地网设计：根据工程需求，设计接地网布局，确定接地网材料规格、数量等。
（3）接地网施工：按照设计图纸，进行接地网施工，包括接地扁钢、接地圆钢、接地模块的安装、焊接等。
（4）接地网验收：对接地网进行接地电阻测试，确保接地电阻符合国家标准。
2. 防雷设施施工（1）防雷设施材料验收：对接雷设施材料进行验收，确保材料质量符合国家标准。
防雷及接地安装施工方案
七、防雷及接地安装施工方案1、编制依据1、《建筑物防雷设计规范》GB50057-94（1994年版）2、《建筑电气工程质量验收规范》GB50303-20233、《建筑物电子信息系统防雷技术规范》GB50343-20234、《防雷接地工程与等电位联结》5、05D10标准图集6、《电气装置安装工程接地装置施工及验收规范》GB50169-922、工程概况本工程为按三类防雷设防，采用以下措施:1.防直接雷的接闪器运用Φ10镀锌圆钢为避雷带，设于建筑物顶部屋檐上，凡屋顶裸露的金属构件和金属管道均需与避雷装置焊接。
2.引下线运用四根以上框架柱主筋作防雷引下线，引下线与避雷带均通过预留埋件焊接，引下线个连接处主筋均由土建可靠焊接，并于室外地平下0.8m 处由预留埋件焊接出，并出墙外皮1.0m以上，另在建筑物四角结构柱距室外地平0.5m处各预留暗装断接卡子盒与柱主筋焊接，以便实测接地电阻。
3.本工程运用基础钢筋网及桩筋为防雷及电气保护共用接地极，接地连接线运用建筑物桩台板外圈>Φ10两根桩台板板面钢筋作环行连接，环行连接线需与所通过的桩内四根主筋可靠焊接。
建筑物上部所需接地线均从环行连接线引出，接地极接地电阻不大于1欧姆，达不到规定，需增长人工接地极。
3、施工准备技术准备（1）施工图纸和技术资料齐全。
（2）施工方案编制完毕并经审批。
（3）施工前应组织参与施工的人员熟悉图纸、方案，并进行安全、技术交底。
材料（1）接地装置主材：扁钢、角钢、圆钢、钢管、铜排等的规格型号符合设计规定，且所有为镀锌材料，产品有材质证明及产品出厂合格证。
（2）辅料有铅丝、各种螺栓、垫圈、支架等均为镀锌制品。
（3）电焊条、沥青漆、油漆、支架、预埋铁架、水泥、砂子等。
机具设备及劳动力准备（1）手动工具：电工组合工具、手锤、钢锯、压力案子、台钳、铁锹、铁镐等。
（2）电动工具：电锤、冲击锤、电焊机、角磨机等。
（3）测试工具：小线、线坠、卷尺、粉线袋、水平尺等。
机房防雷接地技术方案及清单配置
机房防雷接地技术方案及清单配置一、机房防雷接地技术方案1.外部接地：机房外部接地是机房防雷接地的基础。
一般情况下，机房外墙应设置独立的接地装置，将机房建筑物全面接地，以便将雷击电流引入地下。
2.内部接地：机房内部需要进行终端设备和配电设备的接地。
一般采用星型接地方式，即将各个设备分别接地，然后再将这些个别接地通过接地线连接到总接地系统上。
3.接地电阻：机房的接地电阻是衡量机房防雷接地效果的重要指标。
接地电阻要求越小越好，通常应控制在3欧姆以下。
可以采用增加接地极数量、加大接地极长度、采用圆形等相邻接地极的方式来降低接地电阻。
4.接地导体：机房的接地导体要求具有良好的导电性和耐腐蚀性能。
一般采用铜质接地极或镀铜接地体来进行接地。
接地导体的截面积应根据机房的用电负载计算确定。
5.接地装置：机房接地装置一般包括接地极、线缆、接地体等。
接地极一般采用铜制或镀铜钢制品。
线缆应选用纯铜芯线缆，线径要根据机房的用电负载和距离来确定。
接地体一般采用悬挂接地体或者平铺接地体。
6.接地测试：机房的接地系统需要定期进行测试和维护，以确保接地系统的可靠性。
测试频率一般为每年一次，测试内容包括接地电阻、接地电位和接地体的检查等。
二、机房防雷接地配置清单1.外部接地配置清单：-接地电极：铜质接地极-接地线缆：纯铜芯线缆-接地极长度：根据机房实际情况确定-地基填土：混合土2.内部接地配置清单：-接地电极：铜质接地极或镀铜接地体-接地线缆：纯铜芯线缆-接地极数量：根据机房用电负载计算确定-接地导体截面积：根据机房用电负载计算确定3.接地装置配置清单：-接地极：铜质或镀铜钢制品-线缆：纯铜芯线缆，线径根据实际情况确定-接地体：悬挂接地体或平铺接地体4.接地测试配置清单：-接地测试仪器：接地电阻测试仪、接地电位测试仪等-测试周期：每年一次-测试内容：接地电阻、接地电位、接地体检查等总结：机房防雷接地技术方案及配置清单的设计和施工需要根据机房的具体情况进行。
机房防雷接地工程方案
机房防雷接地工程方案1. 项目概况本方案针对某通信运营商位于城市中心的机房进行防雷接地工程设计，机房建筑面积1000平方米，内设有各种通信设备、服务器和电力设备，是通信运营商的核心设施之一。
由于机房位于城市中心，雷电活动频繁，因此必须做好防雷接地工程，保证机房设备的安全和通信的可靠性。
2. 接地系统设计2.1. 外部闪电防护外部闪电防护是机房防雷接地工程的首要任务，主要是通过设置避雷带和接地装置，将大气中的雷电荷引到地下安全释放。
由于机房建筑面积较大，为了增加避雷带的覆盖范围，特别是在机房屋顶设置了多组避雷带，以确保全面覆盖机房建筑。
在避雷带与接地装置之间设置了深埋接地体，保证了雷电荷的有效引流和安全释放。
2.2. 机房内部接地机房内部接地主要是为了保护机房内的设备免受雷击的影响，采用等电位接地的设计方案。
通过在机房内部设置多个接地装置，构建起良好的等电位网，保证了各设备之间的等电位连接，有效地消除了因接地不良导致的设备损坏和通信故障。
3. 接地系统建设3.1. 接地体建设接地体的建设是机房防雷接地工程的重点和难点，为了保证接地效果，需要选择合适的接地体材料和施工工艺。
在该项目中，选择了铜材料作为接地体的主要材料，通过专业的铜接地网施工队伍进行施工，保证了接地体的质量和可靠性。
3.2. 避雷带安装避雷带的安装是机房防雷接地工程的关键环节，为了保证避雷带的覆盖范围和安全性，需严格按照设计方案进行避雷带的安装。
在该项目中，按照设计方案设置了多组避雷带，采用了专业的安装设备和施工工艺，保证了避雷带的安装质量和效果。
4. 接地系统检测4.1. 接地电阻测试接地系统建设完成后，需要进行接地电阻测试，以确保接地效果符合要求。
在该项目中，采用了专业的接地电阻测试仪器进行接地电阻测试，测试结果表明，接地电阻符合设计要求，接地效果良好。
4.2. 等电位测试为了保证机房内部设备的等电位连接效果，需进行等电位测试。
在该项目中，采用了专业的等电位测试仪器进行等电位测试，测试结果表明，机房内部设备之间的等电位连接良好，有效地保证了设备的安全性和通信的可靠性。
防雷与接地施工方案
防雷与接地施工方案本工程采用的是联合接地方式，利用桩内部分主筋与基础底板筋以及柱内对角两棵主筋焊接连通做接地体，引下线是利用混凝土柱内外侧二根主筋由下而上焊接连通。
缩有出入建筑物的各种金属管道，屋面上所有金属物件等均须和接地主筋连接贯通。
每个卫生间须作局部等电位连接。
因此在施工前应认真熟悉电气施工图纸，了解工程的特点以及工程关键部位的做法与质量要求。
按图纸设计要求位置设测试点，配合土建工种预留做好等电位联接的工作。
1、施工准备(1)、熟习电气施工图纸，了解工程的特点以及工程关键部位的做法与质量要求。
(2)、材料要求：主要材料有镀锌角钢、镀锌圆钢等，应有材质检验证明及产品合格证。
主要辅料有螺栓、垫圈、弹簧垫圈、卡子等，均为镀锌件。
另外还有电焊条、氧气、乙炔、沥青漆，防腐漆、银粉等。
(3)、主要机具：手锤、钢锯、铁锹、铁镐、大锤、电锤、电钻、电焊机、等。
(4)、作业条件：①接地装置安装：按设计位置清理好场地，底板筋与柱筋连接处已绑扎完，现场具备平整场地和垂直运输条件。
②防雷引下线安装：建筑物有脚手架或爬梯，能达到上人安全操作的条件；钢筋绑扎完毕。
③避雷带与均压环安装：土建圈梁钢筋正在绑扎时，配合做此项工作。
④避雷网安装：接地体与引下线必须做完，支架安装完毕，具备调直场地和垂直运输条件。
2、施工方法(1)、按设计图纸尺寸位置要求，将桩筋与基础底板筋焊接连通并成网，再与柱对角两根主筋进行焊接连通。
在设计要求的位置设置测试点。
(2)、接地装置施工完毕后，应及时请有关部门进行隐检核验，各项指标都达到规范要求时，将接地电阻摇测数值填写在隐检记录上。
如接地电阻值达不到规定时，应补加接地体或采取降低接地电阻值的措施。
(3)、从每层的圈梁上向需要做等电位联结金属部件处，引出约20cm 长的Φ8 镀锌圆钢作为预留与各金属部件做等电位连接。
(4)、在每个区间或每个可接触到的部位上，对接地干线的表面涂以15~100mm 宽度相等的黄色和绿色相间的条纹。

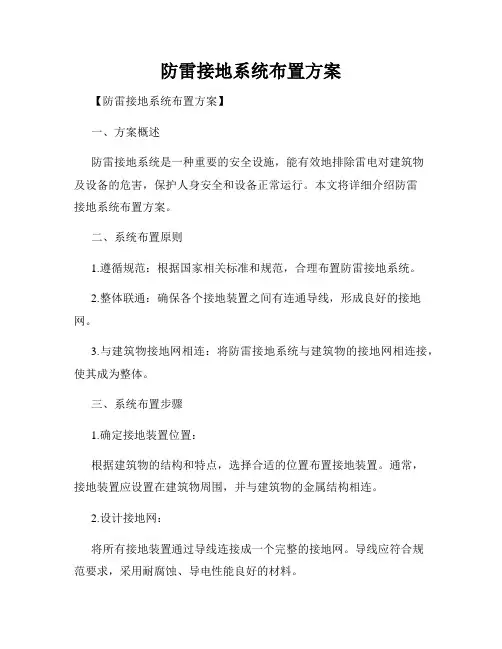

防雷接地系统布置方案
防雷接地系统布置方案【防雷接地系统布置方案】一、方案概述防雷接地系统是一种重要的安全设施，能有效地排除雷电对建筑物及设备的危害，保护人身安全和设备正常运行。
本文将详细介绍防雷接地系统布置方案。
二、系统布置原则1.遵循规范：根据国家相关标准和规范，合理布置防雷接地系统。
2.整体联通：确保各个接地装置之间有连通导线，形成良好的接地网。
3.与建筑物接地网相连：将防雷接地系统与建筑物的接地网相连接，使其成为整体。
三、系统布置步骤1.确定接地装置位置：根据建筑物的结构和特点，选择合适的位置布置接地装置。
通常，接地装置应设置在建筑物周围，并与建筑物的金属结构相连。
2.设计接地网：将所有接地装置通过导线连接成一个完整的接地网。
导线应符合规范要求，采用耐腐蚀、导电性能良好的材料。
3.选择适当的接地装置：根据不同需求选择适当的接地装置，如垂直接地极、水平接地极、接地网等。
其中，垂直接地极适用于土壤电阻较高的场所，水平接地极适用于土壤电阻较低的场所。
4.绝缘防护：在接地系统中，应设置绝缘阻抗，以确保系统的稳定性和安全性。
绝缘阻抗通常由避雷针、避雷带等组成，能有效地防止高电压沿导线流入接地系统。
5.接地电阻测试：在完成接地系统布置后，对接地电阻进行测试，确保其符合国家标准和规范要求。
测试方法通常采用电阻测量仪进行。
四、施工注意事项1.地质勘察：在进行防雷接地系统施工前，需进行地质勘察，了解土壤情况和地下管线分布，以避免对地下设施造成损坏。
2.施工规范：按照规范要求进行施工，确保接地装置的稳固可靠性。
施工过程中需注意安全，严禁违章操作。
3.材料选择：选择符合规范要求的材料，确保其性能稳定可靠。
导线、接地装置等材料应经过合格检测和认证。
4.维护保养：定期对接地系统进行维护保养，检查导线连接是否良好，排除可能存在的隐患。
如发现问题，及时处理。
五、总结防雷接地系统布置方案是保障建筑物和设备安全的重要环节。
通过合理的布置和严格的施工，能够有效地防止雷电对设备的破坏，并保护人身安全。
防雷接地专项施工方案(3篇)
第1篇一、工程概况本项目位于我国XX地区，建筑类型为高层住宅，占地面积约为XXX平方米，总建筑面积约为XXX平方米。
由于地处雷电多发区域，为确保建筑及内部设施的安全，特制定本防雷接地专项施工方案。
二、施工依据1. 《建筑物防雷设计规范》（GB 50057-2010）2. 《建筑物接地设计规范》（GB 50065-2011）3. 《建筑电气工程施工质量验收规范》（GB 50303-2015）4. 《建筑防雷装置检测规范》（GB/T 32937-2016）5. 相关国家及地方政策法规三、施工内容1. 防雷装置的安装与施工2. 接地装置的安装与施工3. 防雷检测与验收四、施工准备1. 组织机构- 成立防雷接地施工领导小组，负责施工过程中的组织协调、监督指导等工作。
- 设立施工班组和专业技术人员，明确各自职责。
2. 施工材料- 防雷装置材料：避雷针、避雷带、避雷网、避雷器等。
- 接地装置材料：接地棒、接地线、接地模块等。
- 工具及设备：电焊机、切割机、卷扬机、水准仪、经纬仪等。
3. 施工方案- 根据建筑物的具体情况，制定详细的施工方案，明确施工步骤、质量要求、安全措施等。
五、施工工艺1. 防雷装置施工（1）避雷针安装- 避雷针应选择合格的产品，安装位置应满足规范要求。
- 避雷针与建筑物主体结构的连接应牢固，焊接质量应符合规范要求。
- 避雷针接地引下线应与接地装置连接。
（2）避雷带、避雷网安装- 避雷带、避雷网应采用镀锌钢带或镀锌钢网，安装位置应符合规范要求。
- 避雷带、避雷网应与建筑物主体结构的连接牢固，焊接质量应符合规范要求。
- 避雷带、避雷网应与接地装置连接。
（3）避雷器安装- 避雷器应选择合格的产品，安装位置应符合规范要求。
- 避雷器应与建筑物主体结构的连接牢固，焊接质量应符合规范要求。
- 避雷器应与接地装置连接。
2. 接地装置施工（1）接地棒安装- 接地棒应选择合格的产品，埋设深度应符合规范要求。
防雷接地方案
防雷接地方案
以下是一些常见的防雷接地方案：
1. 使用金属接地极：将金属材料埋入地下，并与建筑物的
电气设备连接起来，形成一个可靠的接地系统。
常用的金
属材料包括铜杆、铜板等。
2. 铺设接地线：将接地线与地下的金属接地极相连，以增
加接地系统的可靠性。
接地线可以用导电性能良好的材料
制成，如铜线、铝线等。
3. 使用避雷针：在建筑物的高处安装避雷针，将雷电引向
避雷针，通过接地系统将雷电引入地下，减少雷击的风险。
4. 安装防雷装置：在建筑物的天线、电缆入户、电力线路
等处安装防雷装置，用于保护建筑物内的电气设备免受雷
击的损害。
5. 增加接地电阻：通过增加接地系统的接地电阻，减少接地回路的电阻，以提高接地系统的效果。
常用的方法包括增加接地极数量、加大接地极的面积等。
请注意，以上仅为常见的防雷接地方案，实际情况应根据具体的建筑物和雷电风险来选择适合的方案，并遵循相关标准和规范。
防雷、接地施工方案范本
防雷、接地施工方案随着社会的不断发展，人们对于电力、通信等基础设施的要求也不断提高。
在这些基础设施的建设和使用过程中，防雷、接地工作是非常重要的一环。
本文将介绍防雷、接地施工方案的主要内容。
一、防雷工作方案防雷工作是指通过采取措施防止雷击产生的电气现象对设备、设施造成的损害和影响。
防雷工作一般需要搭配针对性的接地措施，以完善整套工程的防雷设施。
1.1 防雷具体措施在防雷工程中，在地面降雷、建筑物局部防雷、建筑物外部防雷等方面都分别有具体措施：1.地面降雷方案：–附加引下架和接地装置，将雷电引向地下；–安装放电体和接地钢杆，在打雷时出现放电现象，使电荷流经接地体，达到消散放电的目的。
2.建筑物局部防雷方案：–对于局部建筑物，需要在房顶设置防雷针，吸收飞行过来的雷电；–对于高耸建筑物及特殊建筑物，如水塔、过街天桥等，在设施的四个角上设置防雷针，以达到避雷防雷目的。
3.建筑物外部防雷方案：–采取避雷接地网技术，安装接地网、接地带和接地体等，以达到对整个建筑物避雷和有效接地的目的；–安装防雷母线，提供对建筑物等电位梯度的连接和衔接，形成有效的电气保护，实现对雷电的预防。
1.2 针对不同设备的防雷工作不同类型的设备需要针对性的防雷措施，例如：1.计算机房：–计算机房设备特殊，需要使用防静电材料，比如防静电地板和墙单元；–给计算机和其它贵重设施配置专用稳压电源，以防止电气损失和故障。
2.供电系统：–在供电系统中，需要安装避雷装置，以消除电力系统中雷电引起的电磁影响；–对于电网系统，需要采取避雷母线和接地带，并设置多种防雷装置，实现多级保护。
3.通讯系统：–在通讯设备设计上，需要防静电措施，例如将信道口或讯口导地，地线长度不能过长，并给电线安装挡瞪的网络滤波器；–对于电话线路，必须使用挡瞪电缆，以利平时的保护和空中绝缘，方便日后维修调试等操作。
防雷工作需要结合建筑物的实际情况和预期风险分析，具体对这些措施的选择和实施进行制定。
防雷与接地标准方案
防雷与接地标准1强制要求1.1通信局站的建筑物（或铁塔）应安装既能防直击雷又可抑制二次雷击效应的防雷装置。
1.2移动通信基站应按均压、等电位的原理，将工作地、保护地和防雷地组成一个联合接地网。
各类接地线应从接地汇集线或接地网上分别引入。
各类接地线应短、直，确保泄放路径最短。
1.3焊接要求：扁钢与扁钢（包括角钢）搭接长度为扁钢宽度的2倍，焊接时要做到三面焊接。
圆钢与扁钢搭接长度为圆钢直径的10倍，焊接时要做到双面焊接。
圆钢与建筑物螺纹主钢筋搭接长度为圆钢直径的10倍，焊接时要做到双面焊接。
地网施工中焊接部位，以及从室外联合地网引入室内的接地扁钢应作三层防腐处理，具体操作方式为先涂沥青，然后绕一层麻布，再涂一层沥青。
2 性能指标2.1移动通信基站所在地区土壤电阻率低于700欧姆*米时，基站地网的工频电阻宜控制在10欧姆以内，当基站的土壤电阻率大于700欧姆*米时，可不对基站地网的工频电阻予以限制，此时地网的等效半径应大于等于20米，并在地网四角敷设20－30米辐射型水平接地体。
2.2敷设辐射形水平接地体时，可根据周围的地形环境确定接地体的走向、埋深、长度和根数。
3接地系统3.1基站的主地网应由机房地网、铁塔（含桅杆）地网组成，或由机房地网、铁塔地网和变压器地网组成。
各地网间应作两点以上的可靠焊接。
3.2机房地网：机房应在机房建筑物散水点以外设环形接地装置，并利用机房建筑物基础横竖梁内两根以上主钢筋共同组成机房地网。
机房建筑物基础有地桩时，应将地桩内两根以上主钢筋与机房地网焊接连通；机房设有防静电地板时，应选用截面积不小于50mm2的铜导线在地板下围绕机房敷设闭合的环形接地线，并从接地汇集线上引出不少于二根截面积为50~75mm2的铜质接地线与引线排的南、北或东、西侧连通。
3.3铁塔地网：通信铁塔位于机房旁边时，铁塔地网应采用40.mm×4mm的热镀锌扁钢将铁塔四个塔脚地基内的金属构件焊接连通，铁塔地网的网格尺寸不应大于3m×3m。
防雷接地工程施工方案三篇
防雷接地工程施工方案三篇篇一：防雷接地工程施工方案第一章工程概述1.1、工程概况依据电气防雷施工图纸和国家现行规范及标准。
1.3、执行的验收标准1、GB50303-20XX建筑电气工程施工质量验收规范2、D501-1～4 建筑物防雷设施安装3、GB/T 21431－20XX建筑物防雷装置检测技术规范1.4、施工质量目标公司的质量目标：单位工程质量合格率达100%。
1.5、工程施工周期防雷接地工程的施工进度必须与土建施工进度密切配合。
第二章施工组织方案2.1 施工组织机构2.1.1项目管理机构我公司为了更好的完成该项目的建设，特设防雷接地系统工程项目经理部，负责防雷接地系统施工、进度和验收工作。
其组织人员为：项目经理、项目技术负责人、项目工程师、项目部安全员、质检员、预算员、材料员；专业施工队下设带班工长。
2.1.2项目岗位职责项目经理负责本工程防雷接地系统的施工管理工作，协调施工进度及与其他专业施工队之间的配合。
技术总负责人负责本工程防雷接地系统的施工技术工作，保障施工质量，对设计图纸做认真阅读并指导施工工作，对设计图纸中不详细的地方与设计人员会晤解决，提出设计中的遗漏并作出工程洽商。
根据设计施工准备图，预算出需要的用料和相关工具，做好开工准备。
对工地的技术工作进行管理，协调图纸设计与现场施工的关系，以及协调现场各专业施工配合关系，全面抓紧安装质量、进度。
负责组织施工人员学习贯彻执行各项安全规范、技术政策、技术规范、技术规程、技术标准和各项管理制度。
施工进度协调人根据本次防雷接地项目施工，我公司专门设立施工进度协调人，针对各个施工队伍出现施工进度相互影响或施工冲突情况进行全方位的协调，保障各施工队顺利施工并不影响其他施工的施工进度。
工程负责人负责各专业工程技术，深入现场指导施工，督促专业施工队遵守技术规范、技术规程和按图施工，发现问题及时解决。
施工班长施工班长由工程负责人任命，负责带领本专业施工人员进行施工作业，保证到场的施工人员有序地施工，并现场监督施工质量，施工中的技术问题直接与工程负责人协商，施工班长必须按时并保证质量地完成所交代的任务。
防雷接地和等电位施工方案
防雷接地和等电位施工方案防雷接地方案：1.确定接地位置：选择合适的接地位置是接地系统可靠性的关键。
一般来说，接地位置可以选择在建筑物的四个角落、地下室、整体结构较大的金属构件等。
2.接地电极的选择：接地电极是接地系统中最重要的部分，可以选择金属接地电极、埋地水管、钢筋混凝土桩等作为接地电极。
根据实际情况选择合适的接地电极。
3.接地电缆的敷设：接地电缆要尽量缩短长度，降低电缆电阻。
电缆敷设要保持直线，避免盘绕或弯曲，减小电缆的电阻。
4.接地电阻的监测：接地系统的监测是保证接地系统工作正常的重要手段。
可以采用接地电阻仪对接地电阻进行定期检测，确保接地电阻在规定范围内。
等电位施工方案：1.建立物理接地：保证建筑物的金属结构、设备外壳等与接地线连接，形成物理接地，以保持设备外壳和建筑物各部分的等电位。
2.引入等电位连接线：将设备外壳的等电位连接线引入主接地系统，确保设备外壳与主接地系统之间的等电位连接。
3.设置等电位连接线断开检测装置：当等电位连接线发生断开时，检测装置能够及时发出警报，提醒维护人员及时修复，确保设备外壳的等电位连接。
4.路径选择：建筑物内的等电位连接应尽量选择短路径。
对于重要设备和敏感区域，可以采用金属导线等连接，降低接地电阻，提高等电位连接的可靠性。
5.维护保养：定期检查等电位连接线的接触情况，确保连接良好。
对于受损的等电位连接线进行及时更换，并进行合格性验收。
总结：防雷接地和等电位施工方案是保护建筑物和设备免受雷击、电击的重要手段。
在施工过程中，要确保接地位置的选择合理、接地电极的质量可靠、接地电缆的敷设合理、接地电阻的监测到位。
同时，要建立物理接地、引入等电位连接线、设置断开检测装置、选择合适的等电位连接路径，并定期检查和维护等电位连接线的情况。
通过科学的施工方案和严格的施工操作，可以有效提高防雷接地和等电位的可靠性，保护建筑物和设备的安全运行。
防雷接地专项施工方案(一)2024
防雷接地专项施工方案（一）引言概述：防雷接地专项施工方案（一）是为了保障建筑物、设备和人员的安全而制定的施工计划。
本方案包括五个主要方面的内容，即：规划与设计、施工准备、接地装置的安装、试验与调试、施工总结。
通过本方案的执行，可以有效地预防和降低雷电引发的危险和损失。
正文：一、规划与设计1. 确定雷电防护的等级和要求：根据建筑物的用途和重要性，确定相应的雷电防护等级和要求，包括接地电阻的要求、设备的保护措施等。
2. 绘制雷电防护接地系统图：根据实际情况，绘制建筑物的雷电防护接地系统图，标明各个接地装置的位置、材料及规格等信息。
二、施工准备1. 确定施工时间和施工范围：根据工程进度和周围环境等因素，确定施工的时间和范围，合理安排人员和材料。
2. 检查施工设备和工具：确保施工所需的设备和工具完好无损，并经过检修和校准，以确保施工质量的保证。
三、接地装置的安装1. 安装接地棒和接地网：根据设计要求，在合适的位置安装接地棒和接地网，保证其与建筑物和设备的接地连接良好。
2. 接地装置的连接与焊接：根据实际情况，采取适当的方法和材料，进行接地装置的连接和焊接，确保接地电阻符合规定要求。
四、试验与调试1. 接地装置的电阻测试：使用专业的测试仪器，对接地装置的电阻进行测试，确保其符合设计要求。
2. 接地装置的通电试验：施工完成后，对接地装置进行通电试验，检查其运行是否正常，并进行必要的调整和修正。
五、施工总结1. 编写施工总结报告：根据实际施工情况，编写施工总结报告，包括施工过程、施工难点及解决方法等内容，为以后的施工提供参考。
2. 防雷施工质量评估：对施工质量进行评估，根据评估结果确定下一步的施工措施和改进方案。
总结：防雷接地专项施工方案（一）通过规划与设计、施工准备、接地装置的安装、试验与调试以及施工总结等五个方面的措施，综合提高了建筑物、设备和人员的防雷安全性。
在实施过程中，需要注意合理安排施工时间和范围，确保设备和工具的良好状态，并进行必要的测试和调试工作。
防雷接地专项施工方案
1防雷接地专项施工方案一、总则1.1 工程概况本工程地处******生态区, 年雷击次数N=0.0564, 属于人口密集场合, 按三类防雷建筑物设防, 相应采用防直击雷, 雷电波侵入和等电位保护措施, 防雷接地、电气设备的保护接地、电梯机房等接地共用统一的接地极, 接地电阻不大于1Ω, 屋顶四周用φ12镀锌圆钢作不大于20m*20m或24m*16m的避雷网格与引下线焊接, 高出屋面的金属构件、金属管道、金属屋架等均应与避雷装置连接, 在室外地坪距地0.5米处预留100*60*6钢板作为测试点, 当实测不能满足设计规定期应增设人工接地极。
1.2 合用范围本方案合用于***建筑研究设计院设计的重庆市*******项目防雷接地系统工程。
1.3 编制依据的标准及规范****建筑研究设计院设计的重庆市*******项目施工图, 《建筑电气工程施工质量验收规范》 (GB50303-2023)、《建筑物、构筑物防雷设施安装图集》（03D501-1～4）。
二、施工准备2.1 材料规定:2.1.1 主材钢材严格按照设计图纸规定材料, 材质及规格应符合设计规定。
应按设计规定采用热镀锌材料, 产品应有材质检查证明及产品出厂合格证。
2.1.2 辅材有焊条、氧气、乙炔、沥青漆, 混凝土支架, 预埋铁件, 水泥等。
2.2 重要工机具:2.2.1 常用电工工具: 焊机、切割机、磨光机等。
2.2.2 线坠、卷尺、绳、粉线袋、绞磨（或倒链）、紧线器、电锤、冲击钻、电焊机、电焊工具等。
2.3 作业条件:2.3.1 土建专业已具有地下敷设接地装置的条件。
2.3.2 按设计位置清理好场地。
2.3.3 避雷网安装作业条件:2.3.3.1 接地体与引下线必须做完。
2.3.3.2 屋面避雷运用主筋作引下线, 需钢筋绑扎完毕后按照图纸所示位置进行预埋板的焊接。
2.3.3.3 进行屋面避雷网安装时, 建筑物（或构筑物）有脚手架或爬梯达成能上人操作的条件。
机房装修方案中的防雷与接地
机房装修方案中的防雷与接地一、防雷设计与施工原则1.了解当地雷击频率和强度情况，根据需求选择适当的防雷措施。
可以参考雷暴多发地区的历史雷击记录，并参考相关技术规范和标准，例如国家标准《建筑物防雷设计规范》等。
2.采用合理的防雷设备，如避雷针、防雷带、避雷网等，以提高机房的防雷能力。
3.机房装修过程中要注意防火防水措施，以减小雷击的风险。
4.合理配置接地装置，确保设备与地之间有良好的导电连接，以便迅速将雷击电流引入地下。
二、机房接地系统的设计1.机房接地系统应能有效导出雷击电流，并确保大面积局部接地电阻均匀。
2.机房接地系统应包括主接地、分接地和保护接地等，主接地由室外主体结构与地之间的接地网构成，分接地由各电气设备与地之间的接地网构成，保护接地用于接地保护设备等。
3.机房接地系统中的接地体应选择具有良好导电性能的材料，例如铜排、铜线等，以提高接地效果。
4.机房接地系统的设计应符合国家标准《建筑物防雷设计规范》的要求，并经过专业机构的设计和验收。
三、机房防雷设备的选择和配置1.机房的屋顶应安装避雷针，避雷针的高度和位置应符合国家标准的要求。
2.机房周围应配置防雷带、避雷网等设备，以增加机房的防雷能力。
3.机房内部设备可以使用避雷器等设备，用于对接电线路等进行防雷处理。
4.机房内部高灵敏设备、主要电气设备等应配置独立防雷器，以保护设备免受雷击的影响。
四、机房装修中的防火和防水措施1.机房墙体和天花板的构造要符合国家相关标准的要求，以提高防火性能。
2.机房设备宜采用阻燃材料制作，以防止火灾蔓延。
3.机房门窗应选用防火门窗，确保火势不会扩散。
4.机房装修中要进行好防水处理，特别是机房地面，应选用防水材料，并做好隔水处理。
五、机房装修中的地线防护1.机房的地线应具备良好的导电性能，并能有效地引导雷击电流，减小雷击对设备的损坏。
2.机房中的电气设备、计算机等都要连接到地线上，以减小电气设备受雷击的风险。
3.机房中的地面要做好防潮处理，以保证地线的正常导电。
施工用电接地与防雷措施
施工用电接地与防雷措施1、在施工现场专用变压器的供电的TN-S接零保护系统中。
所有电气设备的金属外壳与保护零线相接。
专用保护零由工作接地线，配电室的第一级漏电保护器电源侧的零线引出。
施工现场的所有电气设备在正常情况下不带电的外漏导电部分，应做保护接零。
包括以下五个部分：（1）电机、变压器、电器、照明器具、手持电动工具的金属外壳。
（2）电气设备传动装置的金属框架。
（3）配电屏与金属屏的金属框架。
（4）内、外配电装置的金属框架及靠近带电部分的金属围栏及金属门。
（5）电力线路的金属保护管、敷设的钢管（钢索）、起重机轨道、钢管外架等。
2、由于施工现场与其它用电线路共用同一供电系统，电气设各的接地、接零保护应与原系统保持一致。
不得一部分设各做保护接零，另一部分设各做保护接地。
采用TN系统做保护接零时，工作零线(N 线)必须通过总漏电保护器，保护线(PE线)必须由电源进线零线重复接地处或总漏电保护器电源侧零线处，引出形成局部的TN-S接零保护系统。
3、在TN接零保护系统中，通过总漏电保护器的工作零线与保护零线之间不得再做电气连接。
4、在TN接零保护系统中，PE零线应单独敷设。
重复接地线必须与PE线相连接，严禁与N线相连接。
5、施工现场的临时用电电力系统严禁利用大地做相线或零线。
6、PE线上严禁装设开关或熔断器，严禁通过工作电流，且严禁断线。
7、电气设备不带电的外露可导电部分应作保护接零。
具体为:电机、变压器、电器、照明器具、手持式电动工具的金属外壳、电气设备传动装置的金属部。
8、每隔15米设置一个接地，接地电阻不得大于4Ω。
9、TN系统中的保护零线除必须在配电室或总配电箱处做重复接地外，还必须在配电系统的中间处和末端处做重复接地。
10、在TN系统申，严禁将单独敷设的工作零线再做重复接地。
11、不得采用铝导体做接地体或地下接地线。
垂直接地体宜采用角钢、钢管或光面圆钢，不得采用螺纹钢。
接地可利用自然接地体，但应保证其电气连接和热稳定。
某小区防雷接地专项方案
一、方案概述为确保小区内居民生命财产安全，降低雷电灾害风险，根据《建筑物防雷设计规范》（GB 50057-2010）等相关规定，特制定本小区防雷接地专项方案。
二、防雷接地设施1. 接闪器（1）利用小区建筑物的金属屋面、屋架、装饰性金属构件等作为接闪器，有效收集雷电能量。
（2）在建筑物最高点设置避雷针，引导雷电流入地下。
2. 引下线（1）利用建筑物四周柱子内的主钢筋作为引下线，确保雷电流顺利导入地下。
（2）引下线间距不超过18米，确保雷电流均匀分布。
3. 接地体（1）利用建筑物基础内钢筋网作为自然接地体，确保接地电阻符合要求。
（2）在接地体周围敷设4根12mm镀锌圆钢，与自然接地体相连，形成闭合回路。
4. 接地系统（1）所有进出小区的金属管道、设备、设施等均需与防雷接地装置相连。
（2）竖直敷设的金属管道及金属物的顶端和底端与防雷装置相连。
（3）屋顶上装设的霓虹灯、风机等电气设备的电源线路穿钢管保护，钢管一端与用电设备的外壳或保护罩相连，另一端与配电箱的外壳相连。
三、防雷接地测试与维护1. 防雷接地测试（1）每年对防雷接地系统进行一次全面测试，确保接地电阻符合要求。
（2）测试内容包括接地电阻、引下线、接地体等。
2. 防雷接地维护（1）定期检查接地系统，发现问题及时整改。
（2）保持接地体、引下线等设施完好，避免锈蚀、损坏。
（3）对防雷接地系统进行清洁、除锈、防腐处理。
四、等电位联结1. 总等电位联结（1）在小区内设置总等电位联结点，与楼内所有导电部分互相连接。
（2）总等电位联结线采用25mm2铜导线，确保导电性能。
2. 局部等电位联结（1）在建筑物内设置局部等电位联结点，与楼内所有导电部分互相连接。
（2）局部等电位联结线采用16mm2铜导线，确保导电性能。
五、总结本小区防雷接地专项方案旨在确保小区内居民生命财产安全，降低雷电灾害风险。
通过合理的防雷接地设施、定期测试与维护、等电位联结等措施，为小区居民提供一个安全、舒适的居住环境。
