MATLAB实现通信系统仿真实例
matlab 通信仿真案例
matlab 通信仿真案例
在MATLAB中，通信仿真是一个常见的应用领域，可以用于模拟
和分析数字通信系统的性能。
下面我将从多个角度介绍几个常见的
通信仿真案例。
1. OFDM系统仿真，OFDM（正交频分复用）是一种常见的多载
波调制技术，用于高速数据传输。
你可以使用MATLAB来建立一个基
本的OFDM系统仿真模型，包括信道估计、均衡和解调等模块。
通过
仿真可以分析系统在不同信噪比下的误码率性能，优化系统参数以
及算法设计。
2. 无线通信系统仿真，你可以使用MATLAB建立一个简单的无
线通信系统仿真模型，包括传输信道建模、调制解调、信道编码、
多天线技术等。
通过仿真可以评估系统的覆盖范围、传输速率、抗
干扰能力等性能指标。
3. MIMO系统仿真，MIMO（多输入多输出）技术在无线通信中
得到了广泛应用。
你可以使用MATLAB建立一个MIMO系统仿真模型，包括空间多路复用、信道估计、预编码等。
通过仿真可以分析系统
的信道容量、波束赋形技术对系统性能的影响等。
4. LTE系统仿真，LTE（长期演进）是目前移动通信领域的主流技术之一。
你可以使用MATLAB建立一个LTE系统仿真模型，包括物理层信号处理、上下行链路传输、信道编码解码等。
通过仿真可以评估系统的覆盖范围、传输速率、干扰抑制能力等性能指标。
以上是一些常见的通信仿真案例，通过MATLAB你可以方便地建立仿真模型，分析系统性能，并优化系统设计。
希望这些案例能够帮助到你。
基于MATLAB的MIMO-OFDM通信系统的仿真
基于MATLAB的MIMO-OFDM通信系统的仿真0 引言5G技术的逐步普及，使得我们对海量数据的存储交换，以及数据传输速率、质量提出了更高的要求。
信号的准确传播显得越发重要，随之而来的是对信道模型稳定性、抗噪声性能以及低误码率的要求。
本次研究通过构建结合空间分集和空间复用技术的MIMO信道，引入OFDM 技术搭建MIMO-OFDM 系统，在添加保护间隔的基础上探究其在降低误码率以及稳定性等方面的优异性能。
1 概述正交频分复用（Orthogonal Frequency Division Multiplexing,OFDM）技术通过将信道分成数个互相正交的子信道，再将高速传输的数据信号转换成并行的低速子数据流进行传输。
该技术充分利用信道的宽度从而大幅度提升频谱效率达到节省频谱资源的目的。
作为多载波调制技术之一的OFDM 技术目前已经在4G 中得到了广泛的应用，5G 技术作为新一代的无线通信技术，对其提出了更高的信道分布和抗干扰要求。
多输入多输出（Multi Input Multi Output,MIMO）技术通过在发射端口的发射机和接收端口的接收机处设计不同数量的天线在不增加频谱资源的基础上通过并行传输提升信道容量和传输空间。
常见的单天线发射和接收信号传输系统容量小、效率低且若出现任意码间干扰，整条链路都会被舍弃。
为了改善和提高系统性能，有学者提出了天线分集以及大规模集成天线的想法。
IEEE 806 16 系列是以MIMO-OFDM 为核心，其目前在欧洲的数字音频广播，北美洲的高速无线局域网系统等快速通信中得到了广泛应用。
多媒体和数据是现代通信的主要业务，所以快速化、智能化、准确化是市场向我们提出的高要求。
随着第五代移动通信5G 技术的快速发展，MIM-OFDM 技术已经开始得到更广泛的应用。
本次研究的MIMO-OFDM 系统模型是5G的关键技术，所以对其深入分析和学习，对于当下无线接入技术的发展有着重要的意义。
matlab通信仿真实例
matlab通信仿真实例通信仿真在工程领域中具有广泛的应用，MATLAB作为一种强大的数学建模工具，能够帮助工程师进行通信系统的仿真设计和分析。
在本文中，我们将通过一个具体的MATLAB通信仿真实例来展示如何使用MATLAB进行通信系统的建模和仿真。
首先，我们需要定义一个简单的通信系统，假设我们要设计一个基于QPSK调制的数字通信系统。
我们可以按照以下步骤进行仿真实例的设计：1. 生成随机比特序列：首先我们需要生成一组随机的比特序列作为发送端的输入。
我们可以使用MATLAB的randi函数来生成随机的二进制比特序列。
2. QPSK调制：接下来，我们需要将生成的二进制比特序列进行QPSK调制，将比特序列映射到QPSK星座图上的相应点。
我们可以使用MATLAB的qammod 函数来进行QPSK调制。
3. 添加高斯噪声：在通信信道中，往往会存在各种噪声的干扰，为了模拟通信信道的实际情况，我们需要在信号上添加高斯噪声。
我们可以使用MATLAB的awgn函数来添加高斯噪声。
4. QPSK解调：接收端接收到信号后，需要进行QPSK解调，将接收到的信号映射回比特序列。
我们可以使用MATLAB的qamdemod函数来进行QPSK解调。
5. 比特误码率计算：最后，我们可以计算仿真的比特误码率（BER），用来评估通信系统的性能。
我们可以通过比较发送端和接收端的比特序列来计算比特误码率。
通过以上步骤，我们就可以完成一个基于QPSK调制的数字通信系统的MATLAB仿真实例。
在实际的通信系统设计中，我们可以根据具体的需求和系统参数进行更加复杂的仿真设计，例如考虑信道编码、信道估计等因素，以更加准确地评估通信系统的性能。
MATLAB的强大数学建模和仿真功能，为工程师提供了一个非常有用的工具，可以帮助他们设计和分析各种通信系统。
通过不断的实践和学习，工程师可以更加熟练地运用MATLAB进行通信系统的仿真设计，为通信系统的性能优化提供有力的支持。
MATLAB实现通信系统仿真实例
补充内容：模拟调制系统的MATLAB 仿真1。
抽样定理为了用实验的手段对连续信号分析,需要先对信号进行抽样(时间上的离散化），把连续数据转变为离散数据分析。
抽样（时间离散化）是模拟信号数字化的第一步.Nyquist 抽样定律：要无失真地恢复出抽样前的信号，要求抽样频率要大于等于两倍基带信号带宽.抽样定理建立了模拟信号和离散信号之间的关系,在Matlab 中对模拟信号的实验仿真都是通过先抽样，转变成离散信号，然后用该离散信号近似替代原来的模拟信号进行分析的。
【例1】用图形表示DSB 调制波形)4cos()2cos(t t y ππ= 及其包络线。
clf％％计算抽样时间间隔fh=1;%%调制信号带宽（Hz ）fs=100*fh ；％%一般选取的抽样频率要远大于基带信号频率，即抽样时间间隔要尽可能短. ts=1/fs ；％%根据抽样时间间隔进行抽样，并计算出信号和包络t=(0：ts:pi/2)'；%抽样时间间隔要足够小,要满足抽样定理.envelop=cos （2＊pi ＊t)；%%DSB 信号包络y=cos(2＊pi ＊t).＊cos(4*pi ＊t ）;％已调信号%画出已调信号包络线plot （t ，envelop ，'r ：','LineWidth',3）；hold onplot(t ，-envelop,'r:’,’LineWidth'，3）;%画出已调信号波形plot(t ，y,’b'，'LineWidth ’,3）;axis(［0,pi/2,-1,1］)%hold off%xlabel （'t ’);％写出图例【例2】用图形表示DSB 调制波形)6cos()2cos(t t y ππ= 及其包络线。
clf％％计算抽样时间间隔fh=1;％%调制信号带宽(Hz ）fs=100＊fh;%抽样时间间隔要足够小，要满足抽样定理。
基于Matlab 下的通信系统仿真
IX
.-.. .. ..- /--.. ./.... .
2.程序或仿真模型 2.1 设计思想（流程图）
上图中，假如连续时间信号是一个带限信号，其频率是 - m ~ m ，抽样脉冲为理想单位 冲激串，其数学表达式为、
由图可见，模拟信号 X(t)经抽样后，得到已知抽样信号 Xs(t);
X
.-.. .. ..- /--.. ./.... .
中包含的有效内容，也即信息(Information) 。消息是具体的、表面的，而信息是抽象的、 本质的，且消息中包含的信息的多少可以用信息量来度量。 通信系统就是传递信息所需
要的一切技术设备和传输媒质的总和，包括信息源、发送设备、信道、接收设备和信宿(受 信者) ，它的一般模型如图 3-1。
1 模拟通信系统模型和数字通信系统模型 1.1 模拟通信系统模型 在模拟通信系统中，信源（信息源，也称发终端）的作用是把
I
.-.. .. ..- /--.. ./.... .
上述的实际抽样过程中，很容易用简单的数学公式来描述，设连续时间信号用 X(t)表示，抽 样周期为 Ts ，抽样频率为 Ws ，则以抽样信号的数学表达式为
I
.-.. .. ..- /--.. ./.... .
Matlab 原理
设计项目
基于 Matlab 下的通信系统仿真（信号的抽样） 基于 Simulink 下的通信系统仿真（信号的抽样）
姓名：许美茹 学号：1467119128 学院：信工院通信一班
II
.-.. .. ..- /--.. ./.... .
号称为模拟信号。在用户线上传输模拟信号的通信方式称为“模拟通信”。 数字信号与模拟信号不同，它是一种离散的、脉冲有无的组合形式，是负载数字信息的信 号。电报信号就属于数字信号。现在最常见的数字信号是幅度取值只有两种(用 0 和 1 代表) 的波形，称为“二进制信号”。“数字通信”是指用数字信号作为载体来传输信息，或者用数字 信号对载波进行数字调制后再传输的通信方式。 数字通信与模拟通信相比具有明显的优 点：首先是抗干扰能力强。数字通信中的信息是包含在脉冲的有无之中的，只要噪声绝对 值不超过某一门限值，接收端便可判别脉冲的有无，以保证通信的可靠性。其次是远距离 传输仍能保证质量。因为数字通信是采用再生中继方式，能够消除噪音，再生的数字信号 和原来的数字信号一样，可继续传输下去，这样通信质量便不受距离的影响，可高质量地 进行远距离通信。此外，它还便于采用大规模集成电路，便于实现加密处理，便于实现通 信网的计算机管理等优点。 实现数字通信，必须使发送端发出的模拟信号变为数字信号， 这个过程称为“模数变换”。模拟信号数字化最基本的方法有三个过程，第一步是“抽样”，就 是对连续的模拟信号进行离散化处理，通常是以相等的时间间隔来抽取模拟信号的样值。 第二步是“量化”，将模拟信号样值变换到最接近的数字值。因抽样后的样值在时间上虽是离 散的，但在幅度上仍是连续的，量化过程就是把幅度上连续的抽样也变为离散的。第三步 是“编码”，就是把量化后的样值信号用一组二进制数字代码来表示，最终完成模拟信号的数 字化。数字信号送入数字网进行传输。接收端则是一个还原过程，把收到的数字信号变为 模拟信号，即“数据摸变换”，从而再现声音或图像。 如果发送端发出的信号本来就是数字 信号，则用不着进行模数变换过程，数字信号可直接进入数字网进行传输。 区别在于调

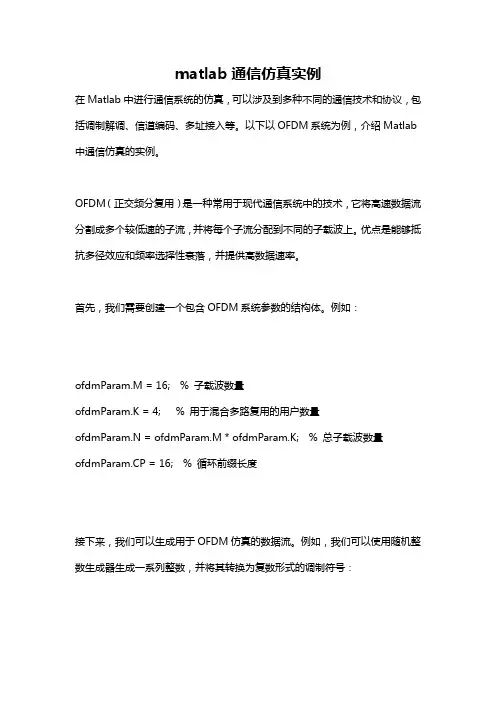

matlab通信仿真实例
matlab通信仿真实例在Matlab中进行通信系统的仿真，可以涉及到多种不同的通信技术和协议，包括调制解调、信道编码、多址接入等。
以下以OFDM系统为例，介绍Matlab 中通信仿真的实例。
OFDM（正交频分复用）是一种常用于现代通信系统中的技术，它将高速数据流分割成多个较低速的子流，并将每个子流分配到不同的子载波上。
优点是能够抵抗多径效应和频率选择性衰落，并提供高数据速率。
首先，我们需要创建一个包含OFDM系统参数的结构体。
例如：ofdmParam.M = 16; % 子载波数量ofdmParam.K = 4; % 用于混合多路复用的用户数量ofdmParam.N = ofdmParam.M * ofdmParam.K; % 总子载波数量ofdmParam.CP = 16; % 循环前缀长度接下来，我们可以生成用于OFDM仿真的数据流。
例如，我们可以使用随机整数生成器生成一系列整数，并将其转换为复数形式的调制符号：data = randi([0, ofdmParam.M-1], 1, ofdmParam.N);dataMod = qammod(data, ofdmParam.M);然后，我们可以创建一个包含OFDM信号的函数。
在OFDM系统中，生成的数据符号将分配到不同的子载波上，然后在时域中通过插入循环前缀进行叠加：function[ofdmSignal] = createOFDMSignal(dataMod, ofdmParam) ofdmSignal = [];for k = 0:ofdmParam.K-1% 提取相应的数据符号，并进行IFFTofdmData =ifft(dataMod(k*ofdmParam.M+1:(k+1)*ofdmParam.M));% 添加循环前缀ofdmDataWithCP = [ofdmData(end-ofdmParam.CP+1:end), ofdmData];% 将OFDM符号添加到OFDM信号中ofdmSignal = [ofdmSignal, ofdmDataWithCP];endend将OFDM信号传输到信道中，我们可以使用加性高斯白噪声（AWGN）信道模型来模拟实际通信环境：EbNo = 10; % 信噪比snr =10*log10(ofdmParam.N*ofdmParam.M/(ofdmParam.N*ofdmParam.M+1 )*(10^(EbNo/10)));ofdmSignalNoisy = awgn(ofdmSignal, snr, 'measured');最后，我们可以对接收到的OFDM信号进行解调和信号恢复。
MATLAB通信系统仿真实验报告
MATLAB通信系统仿真实验报告（2014－2015 学年第2 学期）实验一、MATLAB的基本使用与数学运算目的：学习MATLAB的基本操作，实现简单的数学运算程序。
内容：1、要求在闭区间[0，2π]上产生具有10个等间距采样点的一维数组。
试用两种不同的指令实现。
2、用M文件建立大矩阵x：[0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.91.1 1.2 1.3 1.4 1.5 1.6 1.7 1.8 1.92.1 2.2 2.3 2.4 2.5 2.6 2.7 2.8 2.93.1 3.2 3.3 3.4 3.5 3.6 3.7 3.8 3.9]3、已知A=[5,6;7,8],B=[9,10;11,12],用MATLAB分别计算A+B、A*B、A.B、A^3、A.^3、A/B、A\B。
4、任意建立矩阵A,然后找出在[10，20]区间的元素位置。
程序代码及运行结果：1.(1)程序代码：方法1: a = 0:2*pi/10:2*pi方法2: a1 = inspace(0,2*pi,10)(2)运行结果如图1-1所示：图 1- 12.（1）程序代码：x=[0.1,0.2,0.3,0.4,0.5,0.6,0.7,0.8,0.9;1.1,1.2,1.3,1.4,1.5,1.6,1.7,1.8,1.9;2.1,2.2,2.3,2.4,2.5,2.6,2.7,2.8,2.9;3.1,3.2,3.3,3.4,3.5,3.6,3.7,3.8,3.9]运行结果如图1-2所示：图 1-23.(1）程序代码：A=[5,6;7,8];B=[9,10;11,12];C=A+BD=A*BE=A.*BF=A^3G=A.^3H=A/BI=A\B(2)运行结果：C =14 1618 20D =111 122151 166E =45 6077 96F =881 10261197 1394G =125 216343 512H =3.0000 -2.00002.0000 -1.0000I =-3.0000 -4.00004.00005.00004.(1）程序代码：>>A=[4,15,-45,10,6;56,0,17,-45,0] B=find(A>=10&A<=20)(2)运行结果:A=4 15 -45 10 656 0 17 -45 0B=367总结:通过本次实验学习MATLAB的基本操作，实现简单的数学运算程序。
MATLAB通信系统仿真实验报告
MATLAB通信系统仿真实验报告实验一、MATLAB的基本使用与数学运算目的：学习MATLAB的基本操作，实现简单的数学运算程序。
内容：1-1 要求在闭区间[0，2π]上产生具有10个等间距采样点的一维数组。
试用两种不同的指令实现。
运行代码：x=[0:2*pi/9:2*pi]运行结果：1-2 用M文件建立大矩阵xx=[ 0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.91.1 1.2 1.3 1.4 1.5 1.6 1.7 1.8 1.92.1 2.2 2.3 2.4 2.5 2.6 2.7 2.8 2.93.1 3.2 3.3 3.4 3.5 3.6 3.7 3.8 3.9]代码：x=[ 0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.91.1 1.2 1.3 1.4 1.5 1.6 1.7 1.8 1.92.1 2.2 2.3 2.4 2.5 2.6 2.7 2.8 2.93.1 3.2 3.3 3.4 3.5 3.6 3.7 3.8 3.9]m_mat运行结果：1-3已知A=[5，6;7，8]，B=[9，10;11,12]，试用MATLAB分别计算A+B,A*B,A.*B,A^3，A.^3，A/B,A\B.代码：A=[5 6;7 8] B=[9 10;11 12] x1=A+B X2=A-B X3=A*B X4=A.*B X5=A^3 X6=A.^3 X7=A/B X8=A\B运行结果：1-4任意建立矩阵A，然后找出在[10,20]区间的元素位置。
程序代码及运行结果：代码：A=[12 52 22 14 17;11 10 24 03 0;55 23 15 86 5 ] c=A>=10&A<=20运行结果：1-5 总结：实验过程中，因为对软件太过生疏遇到了些许困难，不过最后通过查书与同学交流都解决了。
例如第二题中，将文件保存在了D盘，而导致频频出错，最后发现必须保存在MATLAB文件之下才可以。
基于MATLAB的模拟通信系统的仿真与实现
• 139•针对通信原理课程的教学特点和传统实验教学存在的问题，讨论了将Matlab软件引入到通信原理课程教学的必要性。
以模拟调制系统为例，利用Matlab的工具箱和Simulink界面对通信系统进行可视化教学，并给出了仿真结果。
实践证明，不仅在课堂教学中以更加直观的方式进行讲解，而且补充和完善传统实验的不足，提高学生学习积极性，教学效果得到较大提升。
随着5G通信的到来，通信技术在人们日常生活中是无处不在，现代通信技术取得了显著进展。
通信原理作为高校通信工程和电子信息等本科专业课程体系中重要的专业基础课，系统阐述了模拟和数字通信系统的基本概念、基本原理和基本分析方法，为学生学习后续课程储备专业素养（王海华，Matlab/Simulink仿真在“通信原理”教学中的应用研究：湖北理工学院学报，2015）。
然而这门课程理论内容丰富，系统模型抽象，数学公式多，推理过程繁琐，学生普遍感到枯燥难懂，抓不住重点，学习吃力，不能顺利学好本课程（基于Matlab_Simulink的通信原理虚拟仿真实验教学方法研究：现代电子技术，2015；邵玉斌，Matlab/Simulink通信系统建模与仿真实例分析：清华大学出版社，2008）。
为此，在教学过程中引入Matlab仿真技术，理论联系实践开展教学工作，通过simulink界面搭建系统模型，调整参数，观察通信系统性能，激发学生的学习积极性，提升教学质量，实现良好的教学模式。
1 Matlab软件介绍Matlab在工程数值运算和系统仿真方面具有强大的功能，主要包括数值分析、仿真建模、系统控制和优化等功能（牛磊，赵正平，郭博，Matlab仿真在通信原理教学中的应用：阜阳师范学院学报，2014）。
在Matlab的Communication Toolbox（通信工具箱）中提供了许多仿真函数和模块，用于对通信系统进行仿真和分析。
Simulink平台是Matlab中一种可视化仿真工具，提供了建立模型方框图的图形用户界面（GUI），可以将图形化的系统模块连接起来，从而建立直观、功能丰富的动态系统模型（黄琳，曹杉杉，熊旭辉.基于Matlab的通信原理实验课程设计：湖北师范大学学报，2017）。
MATLAB仿真实例
MATLAB仿真实例通信原理是研究信息在传输中的传递、编码、解码、调制、解调、信道等各个方面的原理和技术。
MATLAB是一种基于数值计算和可视化的高级计算语言和交互式环境，常用于科学计算、算法开发、数据分析和可视化等领域。
下面将介绍一个基于MATLAB的通信原理仿真实例。
实例描述：假设有一个发送端和一个接收端，通过一个信道进行通信。
发送端生成了一个数字信号序列，将其通过一种调制技术转换为模拟信号，经过信道传输到接收端后，接收端需要对接收到的模拟信号进行解调，得到原始的数字信号序列，并与发送端生成的数字信号序列进行比较，评估通信系统的性能。
实例步骤：1.生成数字信号序列：使用MATLAB生成一个随机的二进制数字信号序列。
例如，一个200个比特的数字信号序列可以使用以下代码生成：```MATLABbits = randi([0 1], 1, 200);```2. 调制：在本例中，我们使用二进制相移键控（Binary Phase Shift Keying，BPSK）调制方式将数字信号序列转换为模拟信号。
将1映射为1，将0映射为-1、以下是BPSK调制的MATLAB代码实现：```MATLABmodulated_signal = 2*bits - 1;```3. 添加通道噪声：在信道传输过程中，由于各种原因（如传输损耗、多径效应等），信号可能会受到一定的噪声干扰。
在本例中，我们假设信道噪声为高斯白噪声。
可以使用MATLAB的awgn函数在模拟信号中添加高斯白噪声。
以下是添加高斯白噪声的MATLAB代码实现：```MATLABSNR_dB=10;%信噪比（信号功率与噪声功率之比）received_signal = awgn(modulated_signal, SNR_dB, 'measured');```4.解调：接收端需要对接收到的带有噪声的模拟信号进行解调，以恢复原始的数字信号序列。
对于BPSK调制，可以通过判断接收信号的正负性来解调。
MATLABSimulink通信仿真案例设计
设计应用TLAB/Simulink通信仿真案例设计王明慧（陆军装甲兵学院，安徽蚌埠233000随着社会经济的快速发展及科学技术的进步，通信技术得到了迅猛发展，并且其技术手段日益成熟。
通信技术发展的主要目的在于实现数据信息的有效传输，实现人与人之间的沟通和交流。
在通信技术发展过程中，如何把握系统性能，做好系统的有效调制工作，成为通信技术发展必须把握的重要议题。
结合通信技术的发展形势，MATLAB/Simulink软件进行通信仿真，从而对通信技术的有效发展提供重要的参考及指引，以推进通信技术的长远发展及进步，使通信息技术更好地满足人们的实际需要。
平台；通信仿真；技术分析MATLAB/Simulink Communication Simulation Case DesignWANG Minghui(Army Armored Force Academy, Bengbudevelopment of social economy andcommunication technology has been rapidly developed, and its technical means increasingly mature.The main purpose图1 仿真分析过程如图1所示，在开展仿真分析过程中，要注重结合仿真建模、仿真实验以及仿真分析3个步骤，突出螺旋式推进过程，有效把握当前系统中存在的问题及不足，并结合仿真分析结论对系统做好有效改进，使改造后的系统性能水平得到大幅度提升[2-4]。
在开展通信仿真分析的过程中要注重对数字通信系统模型进行有效地构建，反馈通信系统的实际情况，从而科学有效地分析通信系统的情况，有效把握系统性能水平，以实现系统功能，更好地满足实际发展需要。
在进行数字通信系统构建过程中涉及到的技术问题相对较多，主要包括了信号源的编码和译码、信道编码和译码、数字调制与解码、同步及加密和解图2 数字通信系统示意图结合图2所示内容来看，在进行通信仿真分析过程中，要注重做好通信系统模型的有效把握，分析数据通信系统，从而有效把握数字通信性能，以提升系统仿真的效果及质量。
用MatLab仿真通信原理系列实验
用MatLab仿真通信原理系列实验一、引言通信原理是现代通信领域的基础理论，通过对通信原理的研究和仿真实验可以更好地理解通信系统的工作原理和性能特点。
MatLab作为一种强大的数学计算软件，被广泛应用于通信原理的仿真实验中。
本文将以MatLab为工具，介绍通信原理系列实验的仿真步骤和结果。
二、实验一：调制与解调1. 实验目的通过MatLab仿真，了解调制与解调的基本原理，并观察不同调制方式下的信号特征。
2. 实验步骤（1）生成基带信号：使用MatLab生成一个基带信号，可以是正弦波、方波或任意复杂的波形。
（2）调制：选择一种调制方式，如调幅（AM）、调频（FM）或相移键控（PSK），将基带信号调制到载波上。
（3）观察调制后的信号：绘制调制后的信号波形和频谱图，观察信号的频谱特性。
（4）解调：对调制后的信号进行解调，还原出原始的基带信号。
（5）观察解调后的信号：绘制解调后的信号波形和频谱图，与原始基带信号进行对比。
3. 实验结果通过MatLab仿真，可以得到不同调制方式下的信号波形和频谱图，观察到调制后信号的频谱特性和解调后信号的还原效果。
可以进一步分析不同调制方式的优缺点，为通信系统设计提供参考。
三、实验二：信道编码与解码1. 实验目的通过MatLab仿真，了解信道编码和解码的基本原理，并观察不同编码方式下的误码率性能。
2. 实验步骤（1）选择一种信道编码方式，如卷积码、纠错码等。
（2）生成随机比特序列：使用MatLab生成一组随机的比特序列作为输入。
（3）编码：将输入比特序列进行编码，生成编码后的比特序列。
（4）引入信道：模拟信道传输过程，引入噪声和干扰。
（5）解码：对接收到的信号进行解码，还原出原始的比特序列。
（6）计算误码率：比较解码后的比特序列与原始比特序列的差异，计算误码率。
3. 实验结果通过MatLab仿真，可以得到不同编码方式下的误码率曲线，观察不同信道编码方式对信号传输性能的影响。
matlab通信仿真实例
matlab通信仿真实例Matlab通信仿真实例：频移键控（FSK）调制与解调引言：通信系统在现代社会的发展中起着关键作用，其性能的评估和优化是一个重要的研究方向。
Matlab作为通信仿真的强大工具，具有广泛的应用。
本文将以频移键控（FSK）调制与解调为例，介绍如何使用Matlab进行通信仿真实例。
我们将从FSK调制与解调的基本原理开始，逐步介绍Matlab编程实现。
第一节：FSK调制原理频移键控（FSK）是一种基于频率调制的数字调制技术。
在FSK调制中，数字数据被映射到不同的频率，即0和1分别对应不同的载波频率。
调制信号可以表示为：s(t) = Acos(2πf1t) ，当输入为0s(t) = Acos(2πf2t) ，当输入为1其中s(t)为调制信号，A为幅度，f1和f2分别为两个载波频率。
FSK信号的频谱包含这两个载波频率。
下面我们将使用Matlab实现FSK调制。
第二节：Matlab编程实现FSK调制在Matlab中，我们可以使用频率生成器函数freqgen来生成不同频率的信号。
首先，我们需要在Matlab中定义载波频率f1和f2，和待调制的数字数据序列x。
f1 = 1000; 第一个载波频率f2 = 2000; 第二个载波频率x = [0 1 0 1 0]; 待调制的数字数据序列接下来，我们可以根据以上公式，使用正弦函数生成相应的调制信号。
t = 0:0.0001:0.001; 时间间隔s = zeros(size(t)); 初始化调制信号为0for i = 1:length(x)if x(i) == 0s = s + cos(2*pi*f1*t);elses = s + cos(2*pi*f2*t);endend在上述代码中，我们使用for循环遍历输入数据序列的每个元素，根据输入数据的值选择不同的载波频率，并将调制信号叠加在一起。
最后，我们得到了FSK调制信号s。
接下来，我们将介绍FSK解调的原理和Matlab 的实现。
用MatLab仿真通信原理系列实验
实验三：低通信号的抽样定理…………………………….………….16
第四章小结……………………………………………...18
致谢………………………………………………………18
参考文献…………………………………………………18
摘要:本毕业设计用Matlab中的建模仿真工具Simulink对通信原理实验进行仿真。作为系列实验的第一部分，包括模拟信号的线性调制解调(AM、DSB、SSB)过程、扰码与解扰实验和低通信号的抽样定理实验。论文中讲述了Matlab的基础知识、Simulink仿真操作方法以及在通信系统中的应用，对被仿真实验的基本原理也进行了简要介绍。通过本设计对构造通信原理虚拟实验室这一课题进行了初步的探索。
MATLAB系统共有5个主要部分构成：
1)MATLAB语言；
2)MATLAB工作环境；
3)MATLAB数学函数库；
4)MATLAB图形处理系统；
5)MATLAB应用程序接口。
1．MATLAB语言
MATLAB语言是一种面向对象的高级语言，正如前面所述，它以矩阵作为最基本的数据结构。MATLAB语言由自己独特的数据结构、输入输出功能、流程控制语句和函数。MATLAB在工程计算方面具有其他高级语言无法比拟的优越性，它集计算、数据可视化、程序设计于一体，并能将数学问题和解决方案以用户熟悉的数学符号表示出来。
(1)实现了可视化建模，用户通过简单的鼠标操作就可建立起直观的系统模型，并进行仿真；
(2)实现了多工作环境间文件互用和数据交换,如Simulink与MATLAB、FORTRAN以及C的工作环境的信息交换都可以方便的实现；
(3)把理论研究和工程实现有机地结合在一起。
MATLAB仿真实例(通信原理)
一、实验目的 (1)二、实验题目 (1)三、实验内容 (1)3.1傅里叶变换与傅里叶反变换 (1)3.2题目一：正弦信号波形及频谱 (2)3.2.1仿真原理及思路 (2)3.2.2程序流程图 (3)3.2.3仿真程序及运行结果 (3)3.2.4实验结果分析 (5)3.3题目二：单极性归零（RZ）波形及其功率谱 (5)3.3.1仿真原理及思路 (5)3.3.2程序流程图 (6)3.3.3仿真程序及运行结果 (6)3.3.4实验结果分析 (8)3.4题目三：升余弦滚降波形的眼图及其功率谱 (8)3.4.1仿真原理及思路 (8)3.4.2程序流程图 (8)3.4.3仿真程序及运行结果 (8)3.4.4实验结果分析： (10)3.5题目四：完成PCM编码及解码的仿真 (11)3.5.1仿真原理及思路 (11)3.5.2程序流程图 (12)3.5.3仿真程序及运行结果 (12)3.5.4实验结果分析 (15)3.6附加题一：最佳基带系统的Pe~Eb\No曲线，升余弦滚降系数a=0.5，取样值的偏差是Ts/4 (16)3.6.1仿真原理及思路 (16)3.6.2程序流程图 (16)3.6.3仿真程序及运行结果 (16)3.6.4实验结果分析 (18)3.7附加题二：试作出Pe～Eb/No曲线。
升余弦滚降系数a＝0.5，取样时间无偏差，但信道是多径信道，C(f)=|1-0.5-j2 ft|,t=T s/2 (18)3.7.1仿真原理及思路 (18)3.7.2程序流程图 (19)3.7.3仿真程序及运行结果 (19)3.7.4实验结果分析 (21)四、实验心得 (21)一、 实验目的⏹ 学会MATLAB 软件的最基本运用。
MATLAB 是一种很实用的数学软件，它易学易用。
MATLAB 对于许多的通信仿真类问题来说是很合适的。
⏹ 了解计算机仿真的基本原理及方法，知道怎样通过仿真的方法去研究通信问题。
⏹ 加深对通信原理课程有关内容的理解。
基于matlab的通信系统仿真
创新实践报告报告题目：基于matlab的通信系统仿真学院名称: 信息工程学院姓名：班级学号：指导老师：二O一四年十月十五日一、引言现代社会发展要求通信系统功能越来越强,性能越来越高,构成越来越复杂；另一方面,要求通信系统技术研究和产品开发缩短周期，降低成本,提高水平。
这样尖锐对立的两个方面的要求,只有通过使用强大的计算机辅助分析设计技术和工具才能实现。
在这种迫切的需求之下，MATLAB应运而生。
它使得通信系统仿真的设计和分析过程变得相对直观和便捷，由此也使得通信系统仿真技术得到了更快的发展。
通信系统仿真贯穿着通信系统工程设计的全过程,对通信系统的发展起着举足轻重的作用。
通信系统仿真具有广泛的适应性和极好的灵活性，有助于我们更好地研究通信系统性能。
通信系统仿真的基本步骤如下图所示：二、仿真分析与测试（1）随机信号的生成利用Matlab中自带的函数randsrc来产生0、1等概分布的随机信号.源代码如下所示：global NN=300；global pp=0。
5；source=randsrc（1，N，[1，0；p，1—p］）；（2）信道编译码1、卷积码的原理卷积码（convolutional code)是由伊利亚斯(p。
Elias)发明的一种非分组码。
在前向纠错系统中,卷积码在实际应用中的性能优于分组码，并且运算较简单.卷积码在编码时将k比特的信息段编成n个比特的码组,监督码元不仅和当前的k比特信息段有关，而且还同前面m=（N—1)个信息段有关。
通常将N称为编码约束长度，将nN称为编码约束长度。
一般来说，卷积码中k和n的值是比较小的整数.将卷积码记作(n，k，N)。
卷积码的编码流程如下所示。
可以看出:输出的数据位V1，V2和寄存器D0,D1,D2，D3之间的关系。
根据模2加运算特点可以得知奇数个1模2运算后结果仍是1,偶数个1模2运算后结果是0。
2、译码原理卷积码译码方法主要有两类:代数译码和概率译码.代数译码主要根据码本身的代数特性进行译码，而信道的统计特性并没有考虑在内.目前，代数译码的主要代表是大数逻辑解码.该译码方法对于约束长度较短的卷积码有较好的效果，并且设备较简单。
基于MATLAB的跳频通信系统的实现一
基于MATLAB的跳频通信系统的实现摘要跳频通信系统的安全性、稳定性和抗干扰能力是现代通信系统所必需的，跳频通信信息传输系统，有利于提高系统的抗干扰性能，改善信噪比，是扩频通信中的重点技术，研究实现跳频通信系统具有重要意义。
本文从跳频系统的组成，数学模型等方面概述跳频通信基本原理。
整个设计包括了信源产生部分、发送部分、跳频调制部分、信道部分、接收部分和结果分析部分共六个模块，利用该MATLAB软件SIMULINK库建立了跳频通信系统的仿真模型，分析了跳频通信系统中的多径干扰,噪声等因素影响，并进行了测试性能和评估，根据仿真结果，对跳频通信系统的性能进行了分析和总结。
关键词：跳频通信，扩频通信，MATLAB Simulink第一章绪论1.1研究背景及意义近年来，随着无线通信技术的快速发展，跳频通信系统在军事、航空、卫星通信等领域中得到了广泛应用。
在跳频通信系统中，频率是在发射端和接收端之间频繁地跳变，以防止信号被敌方干扰和窃听。
跳频通信系统的安全性、稳定性和抗干扰能力是现代通信系统所必需的，因此研究跳频通信系统的相关技术具有重要的理论和应用价值。
MATLAB是一种广泛应用于科学计算、数据分析、算法开发和可视化的强大工具。
它为工程师和科学家提供了一种高效的方式来处理数据和进行算法设计。
在跳频通信系统中，MATLAB可以用来建立系统模型、仿真、分析和优化跳频通信系统。
因此，研究基于MATLAB的跳频通信系统具有实际意义和研究价值。
本文旨在探究基于MATLAB的跳频通信系统，研究其信号处理、频谱分析和抗干扰等相关技术，为跳频通信系统的进一步发展提供理论和实践基础。
现代军事化进程快速发展，未来战争会是以电子战，信息战的对抗为主，跳频通信技术的研究也成为了世界各国关注的焦点。
此外，跳频通信还具有很强的抗干扰性，当某一频率点受到干扰时，其它频率点仍然可以正常传输。
随着现代信息对抗的加剧，跳频通信技术得到了快速的发展。
基于MATLAB通信系统的设计仿真
基于MATLAB通信系统的设计仿真概述：通信系统是实现信息传输的关键技术，其中设计和仿真是通信系统的重要环节。
本文将介绍如何基于MATLAB进行通信系统的设计和仿真，并以调制和解调为例进行说明。
通信系统的设计和仿真步骤：1.确定系统需求：首先确定通信系统的需求，包括传输速率、距离、信噪比等参数。
2.选择调制方式：根据系统需求和传输介质的特性，选择合适的调制方式，如BPSK、QPSK、16-QAM等。
3.生成基带信号：根据调制方式和传输要求，使用MATLAB生成相应的基带信号。
4.添加调制信号：将基带信号进行调制，生成调制信号，如使用频率调制、相位调制等技术。
5.添加噪声：为了模拟真实通信环境，需要在调制信号中加入噪声信号，可以使用MATLAB提供的噪声函数。
6.解调信号：使用相应的解调技术对接收到的信号进行解调，恢复原始基带信号。
7.评估系统性能：比较解调后的基带信号与原始信号，评估系统的性能，如误码率、误符号率等。
调制与解调的MATLAB实例：以BPSK调制为例，假设系统需求为传输速率2Mbps，信噪比为20dB。
1.生成基带信号：```matlabfs = 10e6; % 采样率N=1000;%生成1000个符号bits = randi([0 1],1,N); % 生成随机的二进制信号Ts = 1/fs; % 采样周期t=0:Ts:(N-1)*Ts;%时间序列baseband_signal = bits.*2-1; % 将0或1转换为-1或1```2.添加调制信号：```matlabfc = 1e6; % 载波频率modulated_signal = baseband_signal .* cos(2*pi*fc*t); % 调制信号```3.添加噪声：```matlabEbNo=10^(20/10);%信噪比，20dB转为线性值N0=1/(2*EbNo);%噪声功率，信噪比为能量比noise = sqrt(N0/2) * randn(size(t)); % 产生高斯白噪声received_signal = modulated_signal + noise; % 加噪声```4.解调信号：```matlabdemodulated_signal = received_signal .* cos(2*pi*fc*t); % 解调信号```5.评估系统性能：```matlabest_baseband_signal = sum(demodulated_signal) > 0; % 判断信号正负，得到解调后的二进制信号error_bits = sum(bits ~= est_baseband_signal); % 计算误码个数BER = error_bits / N; % 误码率```通过调整系统参数，可以进行更详细的仿真和性能评估。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
补充内容：模拟调制系统的MATLAB 仿真1.抽样定理为了用实验的手段对连续信号分析，需要先对信号进行抽样（时间上的离散化），把连续数据转变为离散数据分析。
抽样（时间离散化）是模拟信号数字化的第一步。
Nyquist 抽样定律：要无失真地恢复出抽样前的信号，要求抽样频率要大于等于两倍基带信号带宽。
抽样定理建立了模拟信号和离散信号之间的关系，在Matlab 中对模拟信号的实验仿真都是通过先抽样，转变成离散信号，然后用该离散信号近似替代原来的模拟信号进行分析的。
【例1】用图形表示DSB 调制波形)4cos()2cos(t t y ππ= 及其包络线。
clf%%计算抽样时间间隔fh=1;%%调制信号带宽(Hz)fs=100*fh;%%一般选取的抽样频率要远大于基带信号频率，即抽样时间间隔要尽可能短。
ts=1/fs;%%根据抽样时间间隔进行抽样，并计算出信号和包络t=(0:ts:pi/2)';%抽样时间间隔要足够小，要满足抽样定理。
envelop=cos(2*pi*t);%%DSB 信号包络y=cos(2*pi*t).*cos(4*pi*t);%已调信号%画出已调信号包络线plot(t,envelop,'r:','LineWidth',3);hold onplot(t,-envelop,'r:','LineWidth',3);%画出已调信号波形plot(t,y,'b','LineWidth',3);axis([0,pi/2,-1,1])%hold off%xlabel('t');%写出图例【例2】用图形表示DSB 调制波形)6cos()2cos(t t y ππ= 及其包络线。
clf%%计算抽样时间间隔fh=1;%%调制信号带宽(Hz)fs=100*fh;%抽样时间间隔要足够小，要满足抽样定理。
ts=1/fs;%%根据抽样时间间隔进行抽样t=(0:ts:pi/2);envelop=cos(2*pi*t);%%DSB 信号包络y=cos(2*pi*t).*cos(6*pi*t);%已调信号%画出已调信号包络线plot(t,envelop,'r:','LineWidth',3);hold onplot(t,-envelop,'r:','LineWidth',3);%画出已调信号波形plot(t,y,'b','LineWidth',3);axis([0,pi/2,-1,1]);注意观察：过零点“反相”现象。
2.信号的频谱和功率)()(f F t f −−−→←傅立叶变换【例3】画出DSB 信号)10cos()2cos(t t y ππ=的频谱并计算已调信号的功率。
clf%%计算抽样时间间隔fh=1;%%调制信号带宽(Hz)fs=20*fh;ts=1/fs;%%根据抽样时间间隔进行抽样t=(0:ts:2*pi);%抽样时间间隔要足够小，要满足抽样定理。
y=cos(2*pi*t).*cos(10*pi*t);%已调信号%计算已调信号的傅立叶变化n=2^nextpow2(length(t));%傅立叶变换的序列长度spectrum=fft(y,n);df=fs/n;%频率分辨率f=[0:df:df*(length(spectrum)-1)]-fs/2;%FFT 频率向量%计算信号功率p=(norm(y)^2)/length(y)%画出已调信号频谱plot(f,fftshift(abs(spectrum)),'b','LineWidth',3);xlabel('frequency/Hz');title('Magnitude-spectrum of y');p =0.25203.AWGN 的产生及功率谱密度已知AWGN 信道中噪声的比特信噪比为10dB ，信号功率0.25W ，求噪声功率并画出噪声的时域波形。
clf%%计算抽样时间间隔fh=1;%%调制信号带宽(Hz)fs=40*fh;ts=1/fs;t=(0:ts:2*pi);%根据抽样间隔生成抽样时间%生成AWGN 噪声序列snr=10;%信噪比10dBsnr_lin=10^(snr/10);%分贝信噪比转换为线性信噪比noise_power=p_DSB/snr_linnoise_std=sqrt(noise_power);noise=randn(1,length(y))*noise_std;plot(t,noise,'LineWidth',2)noise_power =4.DSB 调制解调【例4】画出基带信号)2cos()(t t m π=和DSB 信号)10cos()2cos(t t y ππ=的频谱并计算基带信号和已调信号的功功率。
clf%%计算抽样时间间隔fh=1;%%调制信号带宽(Hz)fs=40*fh;ts=1/fs;%%根据抽样时间间隔进行抽样t=(0:ts:pi);%抽样时间间隔要足够小，要满足抽样定理。
m=cos(2*pi*t);%基带信号y=m.*cos(10*pi*t);%已调信号%计算基带信号的傅立叶变换n=2^nextpow2(length(t));%傅立叶变换的序列长度spectrum_baseband=fft(m,n);df=fs/n;%频率分辨率f=[0:df:df*(length(spectrum_baseband)-1)]-fs/2;%FFT频率向量%计算已调信号的频谱n=2^nextpow2(length(t));%傅立叶变换的序列长度spectrum_DSB=fft(y,n);df=fs/n;%频率分辨率f=[0:df:df*(length(spectrum_DSB)-1)]-fs/2;%FFT频率向量%计算信号功率p_baseband=(norm(m)^2)/length(m)p_DSB=(norm(y)^2)/length(y)%画出已调信号频谱subplot(2,1,1);plot(f,fftshift(abs(spectrum_baseband)),'b','LineWidth',3); xlabel('frequency/Hz');title('Magnitude-spectrum of baseband'); subplot(2,1,2);plot(f,fftshift(abs(spectrum_DSB)),'b','LineWidth',3);xlabel('frequency/Hz');title('Magnitude-spectrum of DSB');p_baseband =0.5145p_DSB =clfsnr=10;%信噪比10dBsnr_lin=10^(snr/10);%分贝信噪比转换为线性信噪比noise_power=p_DSB/snr_lin;noise_std=sqrt(noise_power);noise=randn(1,length(y))*noise_std;signal_in_channel=y+noise;subplot(2,1,1);plot(t,signal_in_channel,'b')xlabel('t');ylabel('DSB signal plus noise');axis([0,pi,-1,1]); subplot(2,1,2);plot(t,y,'r');xlabel('t');ylabel('DSB signal');5.AM 调制解调【例4】画出基带信号)2cos()(t t m π=和AM 信号)10cos()1)2(cos(t t y ππ+=以及载波)10cos()(t t s π=的频谱并计算基带信号和已调信号的功率。
并比较该AM 信号与例题3中的DSB 信号的时域波形。
clf%%计算抽样时间间隔fh=1;%%调制信号带宽(Hz)fs=20*fh;ts=1/fs;%%根据抽样时间间隔进行抽样t=(0:ts:pi);%抽样时间间隔要足够小，要满足抽样定理。
m=cos(2*pi*t);c=cos(10*pi*t);y=(1+m).*c;%已调信号%计算基带信号的傅立叶变换n=2^nextpow2(length(t));%傅立叶变换的序列长度spectrum_baseband=fft(m,n);df=fs/n;%频率分辨率f=[0:df:df*(length(spectrum_baseband)-1)]-fs/2;%FFT 频率向量%计算载波功率n=2^nextpow2(length(t));%傅立叶变换的序列长度spectrum_carrier=fft(c,n);df=fs/n;%频率分辨率f=[0:df:df*(length(spectrum_baseband)-1)]-fs/2;%FFT 频率向量%计算已调信号的频谱n=2^nextpow2(length(t));%傅立叶变换的序列长度spectrum_AM=fft(y,n);df=fs/n;%频率分辨率f=[0:df:df*(length(spectrum_AM)-1)]-fs/2;%FFT 频率向量%计算信号功率p_baseband=(norm(m)^2)/length(m)p_AM=(norm(y)^2)/length(y)p_carrier=(norm(c)^2)/length(c)%画出已调信号频谱subplot(3,1,1);plot(f,fftshift(abs(spectrum_baseband)),'b','LineWidth',3);xlabel('frequency/Hz');title('Magnitude-spectrum of baseband');subplot(3,1,2);plot(f,fftshift(abs(spectrum_AM)),'b','LineWidth',3);xlabel('frequency/Hz');title('Magnitude-spectrum of AM');subplot(3,1,3);plot(f,fftshift(abs(spectrum_carrier)),'b','LineWidth',3); xlabel('frequency/Hz');title('Magnitude-spectrum of carrier'); p_baseband =0.5168p_AM =0.8297p_carrier =clfDSB=m.*c;%DSB信号envelop_DSB=m;%包络envelop_AM=1+m;subplot(2,1,1);plot(t,DSB,'b')hold onplot(t,envelop_DSB,'r:');plot(t,-envelop_DSB,'r:');hold offxlabel('t');ylabel('DSB signal');subplot(2,1,2);plot(t,y,'b');hold on;plot(t,envelop_AM,'r:');plot(t,-envelop_AM,'r:');hold offxlabel('t');ylabel('AM signal');。
