AT89S51系列单片机的特点(AT89S51引脚功能及应用电路)
AT89S51系列单片机的特点（AT89S51引脚功能及应用电路）AT89S51概述AT89S51是一个低功耗，高性能CMOS 8位单片机，片内含4k Bytes ISP（In-system programmable）的可反复擦写1000次的Flash只读程序存储器，器件采用ATMEL公司的高密度、非易失性存储技术制造，兼容标准MCS-51指令系统及80C51引脚结构，芯片内集成了通用8位中央处理器和ISP Flash存储单元，AT89S51在众多嵌入式控制应用系统中得到广泛应用。
AT89S51性能参数1、4k Bytes Flash片内程序存储器；
2、128 bytes的随机存取数据存储器（RAM）；
3、32个外部双向输入/输出（I/O）口；
4、2个中断优先级、2层中断嵌套中断；
5、5个中断源；
6、2个16位可编程定时器/计数器；
7、1个全双工串行通信口；
8、看门狗（WDT）电路；
9、片内振荡器和时钟电路；
10、与MCS-51兼容；
11、全静态工作：0Hz-33MHz；
12、三级程序存储器保密锁定；
13、可编程串行通道；
14、低功耗的闲置和掉电模式。
AT89S51引脚及功能VCC：电源电压输入端。
GND：电源地。
P0口：P0口为一个8位漏级开路双向I/O口，每脚可吸收8TTL门电流。
当P1口的管脚第一次写1时，被定义为高阻输入。
P0能够用于外部程序数据存储器，它可以被定义为数据/地址的低八位。
在FIASH编程时，P0 口作为原码输入口，当FIASH进行校验时，。
第2章 AT89S51单片机原理与基本应用系统
单片机实用教程第2章AT89S51单片机原理与基本应用系统本章主要内容1、单片机的内部结构与引脚功能2、单片机存储器空间配臵与功能3、汇编语言指令格式与内部RAM的操作指令4、单片机I/O输入输出端口结构及工作原理5、单片机基本应用系统一、AT89S51单片机内部结构（1）一个8位的CPU；（2）一个片内振荡器及时钟电路；（3）4KB的Flash ROM；（4）128B的内部RAM（5）可扩展64KB外部ROM和外部RAM的控制电路；（6）两个十六位的定时/计数器；（7）26个特殊功能寄存器（双数据指针）；（8）4个8位的并行口；（9）一个全双工的串行口；（10）5个中断源，两个外部中断，三个内部中断；（11）内部硬件看门狗电路；（12）一个SPI串行接口，用于芯片的在系统编程（ISP）。
1、电源VCC （P40）——芯片电源，接+5V 。
VSS （P20）——接电源地。
二、AT89S51单片机引脚功能2、时钟XTAL1（P19）——晶体振荡电路的反相器输入端XTAL2（P18）——晶体振荡电路的反相器输出端。
使用内部振荡电路时，该引脚外接石英晶体和补偿电容。
使用外部振荡输入时从XTAL2输入，此时XTAL1需接地。
3、控制控制引脚有4个，先学习其中的两个。
（1）RST/VPD——复位/备用电源RST复位功能是单片机正常工作必不可少的，因为复位可以使单片机从程序的开头运行，使单片机按照人们设计的程序运行，在单片机系统上电开始工作，或单片机系统由于外界干扰偏离正常运行，都需要复位。
AT89S51单片机是高电平复位，只要在该引脚上一段时间（两个机器周期以上）的高电平，单片机就复位。
在正常运行程序时该引脚为低电平。
VPD功能是在VCC掉电情况下，该引脚接备用电源，向片内的RAM供电，使RAM中的数据不丢失。
3、控制（2）EA/VPP——内外ROM选择/EPROM编程电源在通常的应用中EA功能是作为内部和外部ROM的选择端。
MCS-51系列单片机系统及其应用教学设计
MCS-51系列单片机系统及其应用教学设计背景介绍MCS-51系列单片机是一种非常常见的单片机芯片，它由Intel公司推出，并成为业界标准。
MCS-51系列单片机由于其操作简便、易于学习、成本低廉等优点，被广泛应用于各种不同的领域，如家电、汽车电子、医疗器械等。
随着科技的发展，MCS-51系列单片机的应用范围越来越广泛，人们对MCS-51系列单片机的需求也越来越多。
教学目标•了解MCS-51系列单片机的基本硬件和软件结构；•掌握MCS-51系列单片机的编程方法，如汇编语言和C语言编程；•学习MCS-51系列单片机的应用，如数码管、LED灯、LCD显示屏等。
教学内容第一章：MCS-51系列单片机的硬件结构本章主要介绍MCS-51系列单片机的硬件结构，包括CPU、存储器、IO口等。
学生需要掌握CPU的基本结构和工作原理，了解存储器的分类和使用方法，以及掌握IO口的使用方法。
第二章：MCS-51系列单片机的软件结构本章主要介绍MCS-51系列单片机的软件结构，包括程序存储器、数据存储器、程序运行机制等。
学生需要掌握程序存储和数据存储的区别，了解MCS-51系列单片机的程序运行机制，以便能够编写出高效的程序。
第三章：MCS-51系列单片机的编程方法本章主要介绍MCS-51系列单片机的编程方法，包括汇编语言和C语言编程。
学生需要掌握MCS-51系列单片机的编程方法，能够编写简单的程序。
第四章：MCS-51系列单片机的输入输出控制本章主要介绍MCS-51系列单片机的输入输出控制，包括数码管、LED灯、LCD显示屏的控制方法。
学生需要掌握各种输入输出控制方法，以便能够灵活应用于实际项目中。
第五章：MCS-51系列单片机应用实践本章主要介绍MCS-51系列单片机在实际项目中的应用，如家电、汽车电子、医疗器械等。
学生需要能够将所学知识应用于实际项目中，进行相应的开发和调试。
教学方法本课程采用讲授、实验、课题等多种教学方法相结合，让学生在感受和体验中掌握所学知识。
《51单片机》教案设计
2016-2017 第一学期X X X学校《智能控制》教案
班别：_________
科目：智能控制（51单片机）
任课老师：张天宇_________________
2016-2017 学年度第一学期
第三课
第七课
第十五课
第卜六课
教学难点逻辑上存在一些不易理解的问题，理解程序的运行过程
教学具准备51单片机学习套件（主板、键盘、红外对射模块、杜邦线若干）
第二十课时活动人数：15
教学难点逻辑上存在一些不易理解的问题，理解程序的运行过程
教学具准备51单片机学习套件（主板、键盘、红外对射模块、杜邦线若干）
第二十二课时活动人数：15
第二十四课时活动人数：15。

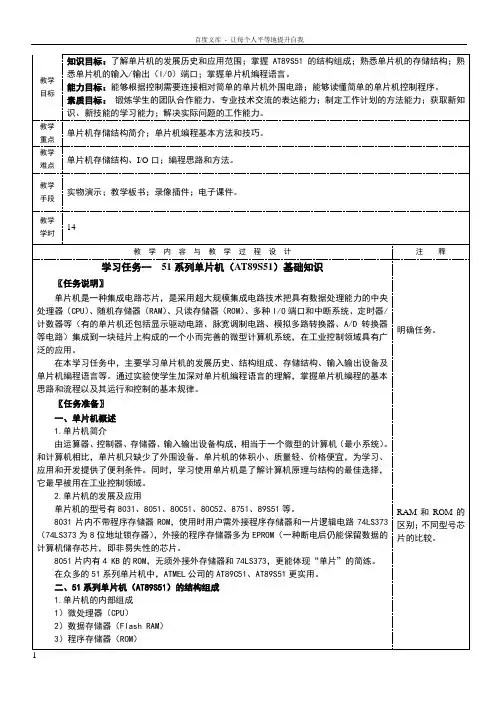

学习任务一51系列单片机AT89S51基础知识单片机应用技术教案

教学目标知识目标：了解单片机的发展历史和应用范围；掌握AT89S51的结构组成；熟悉单片机的存储结构；熟悉单片机的输入/输出（I/O）端口；掌握单片机编程语言。
能力目标：能够根据控制需要连接相对简单的单片机外围电路；能够读懂简单的单片机控制程序。
素质目标：锻炼学生的团队合作能力、专业技术交流的表达能力；制定工作计划的方法能力；获取新知识、新技能的学习能力；解决实际问题的工作能力。
教学重点单片机存储结构简介；单片机编程基本方法和技巧。
教学难点单片机存储结构、I/O口；编程思路和方法。
教学手段实物演示；教学板书；录像插件；电子课件。
教学学时14教学内容与教学过程设计注释学习任务一51系列单片机（AT89S51）基础知识〖任务说明〗单片机是一种集成电路芯片，是采用超大规模集成电路技术把具有数据处理能力的中央处理器（CPU）、随机存储器（RAM）、只读存储器（ROM）、多种I/O端口和中断系统、定时器/计数器等（有的单片机还包括显示驱动电路、脉宽调制电路、模拟多路转换器、A/D转换器等电路）集成到一块硅片上构成的一个小而完善的微型计算机系统，在工业控制领域具有广泛的应用。
在本学习任务中，主要学习单片机的发展历史、结构组成、存储结构、输入输出设备及单片机编程语言等。
通过实验使学生加深对单片机编程语言的理解，掌握单片机编程的基本思路和流程以及其运行和控制的基本规律。
〖任务准备〗一、单片机概述1.单片机简介由运算器、控制器、存储器、输入输出设备构成，相当于一个微型的计算机（最小系统）。
和计算机相比，单片机只缺少了外围设备。
单片机的体积小、质量轻、价格便宜，为学习、应用和开发提供了便利条件。
同时，学习使用单片机是了解计算机原理与结构的最佳选择，它最早被用在工业控制领域。
2.单片机的发展及应用单片机的型号有8031、8051、80C51、80C52、8751、89S51等。
8031片内不带程序存储器ROM，使用时用户需外接程序存储器和一片逻辑电路74LS373（74LS373为8位地址锁存器），外接的程序存储器多为EPROM（一种断电后仍能保留数据的计算机储存芯片，即非易失性的芯片。
