这几种电路都可以在负载电阻RL上获得恒流输出
LED驱动电源恒流电路方案详解
恒流方案大全恒流源是电路中广泛使用的一个组件,这里我整理一下比较常见的恒流源的结构和特点。
恒流源分为流出(Current Source)和流入(Current Sink)两种形式。
最简单的恒流源,就是用一只恒流二极管。
实际上,恒流二极管的应用是比较少的,除了因为恒流二极管的恒流特性并不是非常好之外,电流规格比较少,价格比较贵也是重要原因。
最常用的简易恒流源如图(1) 所示,用两只同型三极管,利用三极管相对稳定的be电压作为基准,电流数值为:I = Vbe/R1。
这种恒流源优点是简单易行,而且电流的数值可以自由控制,也没有使用特殊的元件,有利于降低产品的成本。
缺点是不同型号的管子,其be电压不是一个固定值,即使是相同型号,也有一定的个体差异。
同时不同的工作电流下,这个电压也会有一定的波动。
因此不适合精密的恒流需求。
为了能够精确输出电流,通常使用一个运放作为反馈,同时使用场效应管避免三极管的be电流导致的误差。
典型的运放恒流源如图(2)所示,如果电流不需要特别精确,其中的场效应管也可以用三极管代替。
电流计算公式为:I = Vin/R1这个电路可以认为是恒流源的标准电路,除了足够的精度和可调性之外,使用的元件也都是很普遍的,易于搭建和调试。
只不过其中的Vin还需要用户额外提供。
从以上两个电路可以看出,恒流源有个定式(寒,“定式”好像是围棋术语XD),就是利用一个电压基准,在电阻上形成固定电流。
有了这个定式,恒流源的搭建就可以扩展到所有可以提供这个“电压基准”的器件上。
最简单的电压基准,就是稳压二极管,利用稳压二极管和一只三极管,可以搭建一个更简易的恒流源。
如图(3)所示:电流计算公式为:I = (Vd-Vbe)/R1TL431是另外一个常用的电压基准,利用TL431搭建的恒流源如图(4)所示,其中的三极管替换为场效应管可以得到更好的精度。
TL431组成流出源的电路,暂时我还没想到:)TL431的其他信息请参考《TL431的内部结构图》和《TL431的几种基本用法》电流计算公式为:I = 2.5/R1事实上,所有的三端稳压,都是很不错的电压源,而且三端稳压的精度已经很高,需要的维持电流也很小。
多路输出程控恒流源设计
多路输出程控恒流源设计来源:电子设计工程作者:张薿文吴云峰胥嫏岳松刘霞恒流源是能够向负载提供恒定电流的电源。
现代电子技术的广泛应用,促进了对恒流源的需求。
在LED照明应用中,LED对电流的敏感度高,因此,性能良好的恒流源可以极大地提高LED的使用寿命,本文主要介绍了一种多路输出程控恒流源系统的设计和实现。
该恒流源每一路输出电流在O~3.5 A可选,可满足多种使用需求。
1 程控恒流源电路设计该系统采用3路恒流源并联输出结构,每路电流输出大小可以独立控制,并由自己独立反馈控制回路,能自行稳定其输出电流。
电流输出形式多样,可以3路同时工作,每路输出电流大小保持独立;在长时间工作时,也可以3路分时工作,以避免电路元件工作在长时间、大电流状态下疲劳性损坏。
此外,多路电流并联输出结构,可以在单路烧毁的情况下使用余下通道,从而不至于影响整个系统。
同时,采取每通道模拟部分单独成PCB板,可以适应通道扩展要求。
本文所提出的程控恒流源是以单片机为核心,通过与电压电流转换电路相结合的方法,实现电流可预置、可连续调节的功能,该系统主要包括两大部分:数控模块和直流电源模块。
本设计的系统结构框图如图1所示。
1.1 直流电源模块的设计该恒流源采用Buck电路,前端采用电源模块输入,电路简单,易于控制。
Buck电路是应用很广泛的降压电路,主电路由不受控整流管、电感、开关管和滤波电容组成。
其输入侧由开关管的通断实现对输入电压的斩波;输出侧由电感、电容组成二阶滤波网络,可以减小输出电压、电流纹波。
图2中,当开关管导通,整流管截止时,忽略开关管的导通压降,电感L两端的电位为VIN和输出电压VO,且近似保持不变,故电感电流线性增加,此时在电感中储存能量。
若电容C两端的电压比输出电压略低,则电源还需为电容充电,在电容中储存一定的能量。
此过程负载消耗的能量由电源提供。
一旦开关管变为截止,整流管导通,电感L中的磁场将改变其两端的电压极性,以保持其电流方向不变。
恒流源二极管的应用方法
值。兆欧表的输出电压虽然可达几百至几千伏,但其内阻很高,因此输出电流很小,不会损坏管子。一旦被测管子正向击穿,兆欧表的输出电压就被钳位于击穿电压上。用此法实测上例中的ZDH04C,V(BO) =72V,比规定值(70V)略高一点。测量时管子极性亦不得接反。
四、恒流管的应用技巧
1、扩展电流或电压的方法
国产 3DH 系列恒流三极管包含 3DH1~3DH15(金属壳封装)15 种型号。
三、检测恒流二极管的方法
检测恒流二极管的电路如图三所示。E是可调直流电源,向恒流二极管提供工作电压VI 。用直流毫安表测量恒定电流IH ,同时用一块直流电压表监测工作电压VI。当VI 从VS 一直上升到VBO 时,IH 应保持恒定。电路中的RL 为负载电阻。
恒流二极管在零偏置下的结电容近似为10pF,进人恒流区后降至3~5pF,其频率响应大致为0~500kHz。当工作频率过高时,由于结电容的容抗迅速减小,动态阻抗就降低,导致恒流特性变差。
常用的国产恒流二极管有2DH系列,它分为2DH0、2DH00、2DH100、2DH000四个子系列。
恒流源二极管的应用方法
恒流二极管和恒流三极管是近年来问世的半导体恒流器件,而恒流三极管又是在恒流二极管的基础上发展而成的。它们都能在很宽的电压范围内输出恒定的电流,并具有很高的动态阻抗。由于它们的恒流性能好、价格较低、使用简便,因此目前已被广泛用于恒流源、稳压源、放大器以及电子仪器的保护电路中。
(电源技术)恒流源
概述
恒流源是能够向负载提供恒定电流的电 源 ,因此恒流源的应用范围非常广泛 ,并且 在许多情况下是必不可少的。例如在用通 常的充电器对蓄电池充电时 ,随着蓄电池端 电压的逐渐升高, 充电电流就会相应减少。 为了保证恒流充电 ,必须随时提高充电器的 输出电压,但采用恒流源充电后就可以不必 调整其输出电压 ,从而使劳动强度降低 ,生 产效率得到了提高。恒流源还被广泛用于 测量电路中 ,例如电阻器阻值的测量和分级, 电缆电阻的测量等 ,且电流越稳定,测量就 越准确。
恒流源电路
微电流恒流源电路
为了尽可能降低放大电路的功耗、提高对电源电 压及温度变化的稳定性,在集成电路中常采用微电流 恒流源电路作为放大电路的直流偏置电路。
+UCC
结构特点:
(1)电阻Re引入电流负反馈,使输出电流 R IR
IO
进一步稳定。
IC1
(2)由于UBE2<UBE1,所以IO<IR。
T1
从三极管特性曲线可见,工作区内的IC受 IB影响,而VCE对IC的影响很微。 因此,只要IB值固定,IC亦都可以固定。 输出电流IO即是流经负载的IC。
三极管射极偏压构成恒流源
从左边看起:基极偏压
VE = VB - 0.6 = 1.0V
又因为射极电阻是1K,流经射极电阻的电流是
所以流经负载的电流就就是稳定的1mA
恒流源分为流出(Current Source)和流入(Current Sink)两种形式。
恒流源是输出电流保持不变的电流源,而理想的 恒流源为: a)不因负载(输出电压)变化而改变。 b)不因环境温度变化而改变。 c)内阻为无限大。
理想恒流源
实际恒流源
理想的恒流源,其内阻为无限大,使其电流可以全部流出 外面。实际的恒流源皆有内阻R。
恒流源工作原理
恒流源工作原理
恒流源是一种电子元件,其主要功能是提供稳定的电流输出。
在许多电路中,需要确保电流始终保持恒定,这就需要借助恒流源来实现。
恒流源的工作原理非常简单,但却非常重要。
恒流源通常由一个电流源和一个电阻组成。
电流源会向电路提供恒定的电流,而电阻则起到限制电流的作用。
当电路中的电阻值发生变化时,恒流源会自动调整输出电压,以确保电流保持恒定。
这种自调节的特性使得恒流源在许多电子设备中得到广泛应用。
在实际电路中,恒流源可以通过不同的方式实现。
其中一种常见的方式是使用场效应管。
场效应管可以根据控制电压的变化来调节电流输出,从而实现恒流源的功能。
另一种方式是使用运算放大器。
运算放大器可以通过负反馈来调节输出电压,使得输出电流保持恒定。
除了上述方法外,还有一种常见的实现恒流源的方式是使用二极管。
二极管在正向工作时具有恒定的电压降,因此可以通过适当连接来实现恒流源的功能。
这种方法简单、成本低廉,因此在许多电子设备中得到广泛应用。
总的来说,恒流源是一种非常重要的电子元件,它可以确保电路中的电流始终保持恒定。
通过不同的实现方式,恒流源可以在各种电子设备中发挥重要作用。
在设计电路时,合理选择恒流源的类型和
参数,可以有效提高电路的稳定性和可靠性。
希望通过本文的介绍,读者对恒流源的工作原理有了更深入的了解。

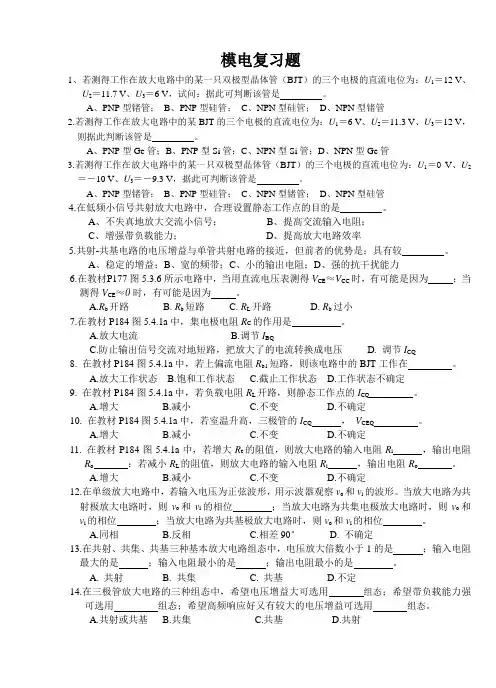

模电复习题
模电复习题1、若测得工作在放大电路中的某一只双极型晶体管(BJT)的三个电极的直流电位为:U1=12 V、U2=11.7 V、U3=6 V,试问:据此可判断该管是。
A、PNP型锗管;B、PNP型硅管;C、NPN型硅管;D、NPN型锗管2.若测得工作在放大电路中的某BJT的三个电极的直流电位为:U1=6 V、U2=11.3 V、U3=12 V,则据此判断该管是。
A、PNP型Ge管;B、PNP型Si管;C、NPN型Si管;D、NPN型Ge管3.若测得工作在放大电路中的某一只双极型晶体管(BJT)的三个电极的直流电位为:U1=0 V、U2=-10 V、U3=-9.3 V,据此可判断该管是。
A、PNP型锗管;B、PNP型硅管;C、NPN型锗管;D、NPN型硅管4.在低频小信号共射放大电路中,合理设置静态工作点的目的是。
A、不失真地放大交流小信号;B、提高交流输入电阻;C、增强带负载能力;D、提高放大电路效率5.共射-共基电路的电压增益与单管共射电路的接近,但前者的优势是:具有较。
A、稳定的增益;B、宽的频带;C、小的输出电阻;D、强的抗干扰能力6.在教材P177图5.3.6所示电路中,当用直流电压表测得V CE≈V CC时,有可能是因为;当测得V CE≈0时,有可能是因为。
A.R b开路B. R b短路C. R L开路D. R b过小7.在教材P184图5.4.1a中,集电极电阻R C的作用是。
A.放大电流B.调节I BQC.防止输出信号交流对地短路,把放大了的电流转换成电压D. 调节I CQ8. 在教材P184图5.4.1a中,若上偏流电阻R b1短路,则该电路中的BJT工作在。
A.放大工作状态B.饱和工作状态C.截止工作状态D.工作状态不确定9. 在教材P184图5.4.1a中,若负载电阻R L开路,则静态工作点的I CQ。
A.增大B.减小C.不变D.不确定10. 在教材P184图5.4.1a中,若室温升高,三极管的I CQ,V CEQ。
某恒压恒流电源的电路图及解释
图解电源(转贴,讲得非常好)电源是最常用的电器,作用是把220V交流转变成需要的直流电,供各种电器使用。
除了商品上各种独立的电源外,我们常见的各种适配器、充电器、机箱里用的模块化的(比如计算机用的),都可以认为是电源。
对于动手一族(DIY族),电源不仅是最常用的工具,往往也是DIY的对象。
也就是说,电源本身构造相对简单,往往可以DIY。
按照类别,电源可以分成线性电源和开关电源两类。
线性电源是先采用工频变压器降压,然后整流滤波,再用线性调整管进行稳压的方式,性能可以做得比较好。
开关电源是先整流滤波,然后高频振荡,再变压,再整流滤波。
由于初始滤波电容电压比较高,因此比能量比较大所以体积比较小,更因为高频振荡频率比工频高得多,因此变压器的体积和重量大大减少,再加上可以采用PWM反馈调节的方式,使得开关电源的效率很高,因此也不需要大体积的散热片,这样,开关电源的体积、重量与同功率的线性电源比大大减少。
但是,由于采用高频振荡,其谐波很可能向外发射或通过输出电源和输出电源传到外部,对通讯设备造成干扰。
值得注意的是,这种干扰并非是全频段的,而是在一些频率上(主要是谐波)有干扰。
同时,由于开关电源频率的不确定性,因此干扰频率也是不确定的,大多是变化的。
因此,不能简单的用收音机或者电台检查几个频点没有发现有干扰,就能确定某开关电源对通讯设备没有干扰。
正规的检查方法是要用频谱仪。
另外,有些电源是固定输出的,有些电源的电压可以在一定范围内可调,还有一些电源可以从0V起调。
可调的线性电源要解决好低压输出效率低下的问题,而可调的开关电源要解决大范围占宽比变化的问题。
大部分电源具备输出显示。
一般至少有一个电压表,也有的具备电流表,也有的是电压电流可以转换。
根据电压、电流表的类型,可以分成模拟显示电源和数字显示电源,前者用模拟表头显示,而后者用数字表显示。
数字显示电源有的是3位显示,也有高精度一些用4位表头显示,甚至更高的位数。
三极管和运放构成的几种恒流源电路分析
