高频x线机的基本结构
高频x线机的基本结构
高频X线机是一种医疗设备，用于产生X射线以进行影像诊断。
它主要由以下几部分组成：
1.高压发生器：高频X线机使用高频（50-100 kHz）交流电源
驱动高压发生器，该发生器产生高电压（50-150 kV）用于激
发X射线的产生。
2.电子束发射器：该部分包括阴极和阳极。
阴极产生电子束，
阳极则吸引这些电子束。
当电子束撞击阳极时，产生X射线
辐射。
3.冷却系统：由于X射线产生过程会产生大量热量，冷却系统用于散热，以保持高频X线机的正常工作温度。
4.过滤器：高频X线机通常配备了多个滤波器，用于滤除不必要的低能量射线，以提高图像质量和减少患者吸收的辐射剂量。
5.辐射防护装置：该装置由铅或其他高密度材料制成，用于阻
挡和吸收X射线辐射，以减少操作人员和患者暴露于辐射的
风险。
6.控制系统：高频X线机有一个用户界面，操作人员可以通过该界面设定和调整相应的参数，如电压、电流和曝光时间等。
请注意，不同品牌和型号的高频X线机可能在结构上有所不同，但这里列举的是一般情况下常见的基本结构。
冲击高压发生器
式中：b=1/［C1C2(RdRt+RdRf+RfRt)］ a=［C1(Rd+Rt)+C2（Rt+Rf)］· b d=C1Rt· b
u2(t)=U1ε[exp（s1t）－exp（s2t）] s1、s2为方程s2+as+b=0的两个根 从根和系数的关系可知 s1· 2=b ； s s1 + s2= －a
发生器电压效率
发生器电压效率的近似计算式为
ŋ＝[C1/（C1＋C2）][Rt/（Rd＋Rt）]
这意味着输出电压u2的 峰值U2m低于电容C1上 的初始充电压U1。它是 由于C1与C2之间的分压 和Rt与Rd之间的分压造 成的
放电时基本回路的等值回路
考虑回路电感后的近似计算
在计算波前时间时，仍采用简化条件， 认为Rt→∞，把回路电感L考虑进去， 则放电回路将变为R－L－C串联回路 如图所示。 其中R应为阻尼电阻Rd与波前电阻Rf 之和。为获得非振荡冲击波，应使
单级冲击电压发生器回路
回路1
正极性冲击电压
回路2
负极性冲击电压
由于受到硅堆和电容 器额定电压的限制，单级 冲击电压发生器的最高电 压不超过200~300kV。
多级冲击电压发生器回路
T：供电高压变压器； D：整流用高压硅堆； r：保护电阻，一般为几 百千欧； R：充电电阻，一般为几 十千欧； rd:每级的阻尼电阻； C：每级的主电容，一般 为零点几个微法； Cs：每级相应点的对地 杂散电容，一般仅为 几个皮法； g1：点火球隙； g2～g4：中间球隙； g0：隔离球隙；
CPI高频高压发生器灯丝电路解析
CPI高频高压发生器灯丝电路解析陶继双;周奇;刘盛雄【摘要】为研发具有更高稳定性、可靠性及准确性的高频高压X射线机灯丝电路,并使相关医疗人员深入理解和彻底掌握灯丝电路原理.本文针对目前广泛应用的indico 100系列高频高压发生器,分析其灯丝加热电路的具体工作原理,详细剖析反馈电路中真有效值转换原理,并测量了灯丝加热电流等相关数据及波形.测试结果显示灯丝电路基本实现了实际灯丝电流等于预设灯丝电流的设计要求,且整机测试中灯丝电路响应迅速,完全能满足实际应用要求.本文通过对灯丝电路的深入剖析,为研发更高性能灯丝电路提供了重要参考,并提高了相关工作人员的维修效率和准确性.%The present study aims to develop high frequency high voltage X-ray machine filament circuit with higher stability, reliability and accuracy, and to make the relevant medical personnel deeply understand and thoroughly grasp the principle of filament circuit. Firstly, the working principle of filament heating circuit of the widely used indico 100 series high frequency high voltage generator was analyzed. Then, a detailed analysis of the feedback path in real effective value conversion principle was performed, and filament current and other related data and waveform was measured. The test results showed that the filament circuit basically realized the design requirements of the actual filament current equal to the preset filament current, and the filament circuit in the whole test reponsed fast, which could fully meet the requirements of practical applications requirements. Through the thorough analysis of the filament circuit, this paper provides an important reference for the development of higherperformance filament circuit, and improves the maintenance efficiency and accuracy of the related staff.【期刊名称】《中国医疗设备》【年(卷),期】2017(032)012【总页数】5页(P35-39)【关键词】高频高压发生器;灯丝电流;PI控制;灯丝电路【作者】陶继双;周奇;刘盛雄【作者单位】重庆理工大学药学与生物工程学院,重庆 400054;重庆理工大学药学与生物工程学院,重庆 400054;重庆理工大学药学与生物工程学院,重庆 400054【正文语种】中文【中图分类】TH774医用高频高压X射线机广泛应用于医学诊断和治疗的临床实践中，X射线机高压电源（高频高压发生器）主要由控制系统、逆变电源系统、灯丝电源及高压油箱4大部分组成；灯丝的作用是发射电子，由灯丝电源系统对其加热，使灯丝中产生大量激发电子，然后在强电场作用下加速并撞击阳极靶面，以产生X射线[1-3]。
高频高压发生器FSQ
FS系列直流高压发生器一、产品介绍高频直流高压发生器又称高压发生器、中频直流高压发生器、高压直流发生器、直流高压发生器、直流发生器、便携式直流高压发生器、高频直流高压发生器、交直流高压发生器。
采用了高频倍压电路，应用了最新的PWM高频脉宽调制技术，闭环调整，采用了电压大反馈，使电压稳定度大幅度提高。
使用性能卓越的大功率IGBT器件及其驱动技术，并根据电磁兼容性理论，采用特殊屏蔽、隔离和接地等措施。
使直流高压发生器实现了高品质、便携式，并能承受额定电压放电而不损坏。
适用于电力部门、厂矿企业动力部门、科研单位、铁路、化工、发电厂等对氧化锌避雷器、磁吹避雷器、电力电缆、发电机、变压器、开关等设备进行直流高压试验，是新世纪最理想的换代产品。
二、产品特点1、体积小、重量轻、更美观、更可靠、操作简便、功能齐全，便于野外使用，是新世纪最理想的可靠产品。
2、采用最先进技术、工艺制造，率先应用最新的PWM高频脉宽调制技术、脉冲串逻辑阵列调制，采用大功率IGBT器件，利用高频技术提高频率，频率高达100kHz，从而使输出高压稳定度更高，波汶系数更小。
3、精度高、测量准确。
电压、电流均为数字显示，电压分辨率为0.1kv，电流分辨率为0.1uA，控制箱上电压表直接显示加在负载试品上的电压值，使用时无需外加分压器，接线简单。
仪器具有高、低压端测量泄漏电流，高压端采用圆形屏蔽数字表显示，不怕放电冲击，抗干扰性能好，适合现场使用。
4、电压调节稳定度高，全量程平滑调压，输出电压调节采用进口单个多圈电位器，升压过程平稳，调节精度高，并设计有粗调和细调功能。
电压调节度优于0.1%，电压、电流测量误差小于1.0%，脉动因数优于0.5%。
5、负极性输出、零启动、连续可调、有过电压、过电流、回零、接地保护、特有断线保护等各种保护功能。
自动保护电路功能强，保护完善可靠，使操作安全，各种技术指标均优于行业标准及优于同类产品。
6、增设了高精度75%VDC-1mA的功能，做氧化锌避雷器测量带来极大的方便。

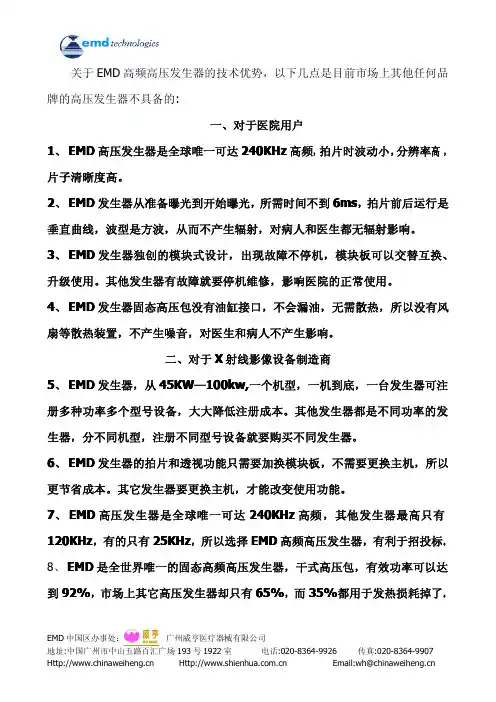

EMD高压发生器技术优势
关于EMD 高频高压发生器的技术优势，以下几点是目前市场上其他任何品牌的高压发生器不具备的:一、对于医院用户1、EMD 高压发生器是全球唯一可达240KH 240KHz z 高频，拍片时波动小，分辨率高，片子清晰度高。
2、EMD 发生器从准备曝光到开始曝光，所需时间不到6ms ，拍片前后运行是垂直曲线，波型是方波，从而不产生辐射，对病人和医生都无辐射影响。
3、EMD 发生器独创的模块式设计，出现故障不停机，模块板可以交替互换、升级使用。
其他发生器有故障就要停机维修，影响医院的正常使用。
4、EMD 发生器固态高压包没有油缸接口，不会漏油，无需散热，所以没有风扇等散热装置，不产生噪音，对医生和病人不产生影响。
二、对于X 射线影像设备制造商5、EMD 发生器，从45KW —100kw,一个机型，一机到底，一台发生器可注册多种功率多个型号设备，大大降低注册成本。
其他发生器都是不同功率的发生器，分不同机型，注册不同型号设备就要购买不同发生器。
6、EMD 发生器的拍片和透视功能只需要加换模块板，不需要更换主机，所以更节省成本。
其它发生器要更换主机，才能改变使用功能。
7、EMD 高压发生器是全球唯一可达240KH 240KHzz 高频，其他发生器最高只有120120KH KH KHz z ，有的只有2525KH KH KHzz ，所以选择EMD 高频高压发生器，有利于招投标。
8、EMD 是全世界唯一的固态高频高压发生器，干式高压包，有效功率可以达到92%，市场上其它高压发生器却只有65%，而35%都用于发热损耗掉了。
EMD 中国区办事处：广州威亨医疗器械有限公司地址:中国广州市中山五路百汇广场193号1922室电话:020-8364-9926传真:020-8364-9907 Email:wh@。
X光机原理
X 线管常见的电参数
最高管电压：加到X线管两级间的最高管电压。管电压越高，电子动能就越大， 能量越大。
Company Logo
二、X线球管
2.4
COMPANY LOGO
X 线管常见的电参数
管电流的影响： 如果想保证辐射质量，例如：100keV只改变强度，产生辐射的电子数量也肯定是 改变的。电子数量和辐射强度是成比例的。从技术上讲，电子流就是我们称 为的管电流。
Company Logo
二、X线球管
2.4
COMPANY LOGO
X 线管常见的电参数
提到射线保护，束光器扮演了一个重要角色。它用于缩小辐射区域的大小，只满足 检查要求。对于这种需求，安装了一组铅版提供圆形或方形的辐射区域。这些瞄准 板既可以手动操作，也可以自动操作。在自动模式下，图象接收器的型号是探测的， 并且瞄准板根据接收器型号运行。记住以下的辐射保护的基本要求：辐射区域必须 不大于接收区域的大小。
X线球管主要是是由管套和装在里面的X线管等组成。现代X线管的管套均为防电击、 防散射、油浸式。管套中央开一圆口，称为放射窗，并装有透明塑料或有机玻璃制成 的凹形窗口，窗口向内凹来接近X线管以减少油层厚度，增加X线输出剂量。
Company Logo
二、X线球管
COMPANY LOGO
2.2 固定阳极X 线管由固定阳极、阴极、铜柱、玻璃罩组成。 （1）固定阳极：阳极由钨靶组成。阳极承受电子撞击的面称之为靶面， 通常称之为钨靶。 （2）阴极：阴极由灯丝组成。当阴极灯丝电流流过时，灯丝周围就会产 生电子，电流越大，电子越多，当X线管二端加上高电压后，由于电 场的作用，电子迅速向阳极飞去，电压越高，电子速度就越快。 （3）铜柱：由于高速电子聚焦后去撞击阳极靶面时，由动能转变为热能， 因此阳极产生很大的热能，必须通过铜柱进行散热。 （4）玻璃罩：X 线管的玻璃罩是一种特殊玻璃，必须与金属膨胀系数相 同，不可漏气，保持X线管内的高度真空。
医用高频X射线诊断设备产品技术要求汕头超声
医用高频 X 射线诊断设备性能指标2.1外观2.1.1外形应整齐、美观，表面平整光洁、色泽均匀、不得有伤斑、裂缝等缺陷。
2.1.2主要电镀件应符合 YY 0076-1992 中2 级外观的规定。
2.2医用高频高压发生器2.2.1最大输出电功率最大输出电功率及导致最大输出电功率的X射线管电压和X射线管电流的相应组合如下。
间歇方式 100kV，200mA，20kW2.2.2标称电功率标称电功率及其X射线管电压和X射线管电流的相应组合如下。
100kV，200mA，0.1s，20kW。
2.2.3X 射线管电流a）X 射线管电流能分档调节，取R10’数系值分档调节。
管电流调节范围为：10mA～200mA；b）每档管电流值的偏差不大于 20％。
2.2.4X射线管电压a）X 射线管电压能分档调节，以每档 1kV 的幅度变化。
管电压调节范围为： 40kV～125kV；b）每档管电压值的偏差不大于 10%。
2.2.5加载时间a）摄影加载时间，取R10’数系值分档调节。
加载时间调节范围为：0.001s～6.3s；b）摄影加载时间值的偏差应不大于±（10%+1ms）。
2.2.6电流时间积b）电流时间积值的偏差应不大于±（10 % + 0.2 mA·s )。
2.2.7X射线管防过载性能设备通过互锁机制保证在任何单次拍片操作时：a）不超过 X 射线管额定管电压；b）不超过 X 射线管额定容量。
2.2.8高压电缆插头、插座符合 GB/T 10151-2008 中有关型式和基本尺寸、标志、连接的要求。
2.2.9间歇方式下的重复性辐射输出重复性应符合 GB9706.3-2000 中 50.102.1 的要求。
2.2.10 间歇方式下的线性在加载因素限定间隔上的空气比释动能线性，应符合 GB9706.3-2000 中50.102.2a）的要求。
2.3限束器a)限束器启闭应轻便、灵活、可靠；b)X射线照射野中心于光照野中心的偏差及它们各自边缘的偏差应在X射线管焦点至受像面距离的2％以内。
X线机Sedecal高频高压发生器的维修实例
曝光室 中 ， 按正 常程序曝光 ，发现剂量仪示数 ０ ，高压发生 查故 障代码并无此项 。 检测 Ｊ １ ４ ，Ｊ １ ５相关 的元 器件 ，均 属正常 。用 示波 器监
测Ｊ １ ４ ，Ｊ １ ５同样是无曝光动作。 取 下 电离 室 ，短 接 Ａ Ｅ Ｃ接 口板 的 Ｔ Ｂ １ － ７和 Ｔ Ｂ Ｉ － １ ０ 。
再次更换稳压管痕迹检测保险没有熔断上电测量变压器有输出怀疑整上电后仔细检查发现位置感应器指示灯不亮测量输入流桥堆烧毁测量发现整流块有输入无输出更换此整流桥正常观察发现感应器位置有错位调整感应器位置感堆电路板指示灯亮有输出系统可正常使用故障排除
医疗 装备 ２ ０ １ ７ 年４ 月第 ３ Ｏ 卷第 ７ 期Ｍ ｅ ｄ ｉ ｃ ａ ｌ Ｅ ｑ ｕ ｉ ｐ ｍ ｅ ｎ ｔ ， Ａ ｐ ｒ ｉ ｌ ． ２ ０ １ ７ ， Ｖ ｏ １ ． ３ ０ ， Ｎ ｏ ． ７
１ 连 线
旋 阳线 的连接 ：一 端分别 接 到 ４ Ｔ Ｓ ２ 一 ｌ 至４ Ｔ Ｓ ２ — ６的公 预绝缘端 子上 ，另一端 由管套接 到球管上 。 高压端 。 ４ Ｔ Ｓ ２ — １ ：ＭＡ Ｉ Ｎ（ 运行端 ） ； ４ Ｔ Ｓ ２ — ２ ： Ｓ ＨＩ Ｆ Ｔ （ 启
文件损坏 ，或者被窜改。 （ ３ ）高压发生器故障 。 首先 检查 控制 台电路 ，电路 板上并 无烧毁 现象 ，检查 各个元 器件 均完好 。 拆 开并 检测 手闸 ， 并无 虚焊 ， 脱 落现象 ， 导通 良好 。排除原因 （ １ ）。 其次 打开软 件的常 用配置文 件 ，检查 参数数 据选择 是 否 正确 并查 看 Ｌ ｏ ｇ日志。检查 结果 为配置 文件 参数正 确 ， Ｌ ｏ ｇ 显示加载高压发生器成 功 ，能接 收到手闸给的信号 ，但 大 断电 １ ０ ｍｉ ｎ后 ，拆 开高压 发生器外壳 ，按上述 方法 进入 Ｇ Ｓ Ｍ模式 。通 电后 报警 ９ ８ ，开机正 常。将剂 量仪放人
射线数字成像检测系统
X射线数字成像检测系统X射线数字成像检测系统(XYG-3205/2型)一、设备基本说明X射线数字成像系统主要是由高频移动式(固定式)X射线探伤机、数字平板成像系统、计算机图像处理系统、机械电气系统、射线防护系统等几部分组成的高科技产品。
它主要是依靠X射线可以穿透物体，并可以储存影像的特性，进而对物体内部进行无损评价，是进行产品研究、失效分析、高可靠筛选、质量评价、改进工艺等工作的有效手段。
探伤机中高压部分采用高频高压发生器，主机频率40KHz为国际先进的技术指标。
连续工作的高可靠性，透照清晰度高，穿透能力强，寿命长，故障率低等特点。
X光机通过恒功率控制持续输出稳定的X射线，波动小，保证了优质的图像质量。
高频技术缩短了开关机时间，有助于缩短检测周期，提高工作效率。
数字平板成像采用美国VEREX公司生产的Paxscan2530 HE型平板探测器，成像效果清晰。
该产品已经在我公司生产的多套实时成像产品中使用，性能稳定可靠。
计算机图像处理系统是我公司独立自主研制开发的、是迄今为止国内同行业技术水平最高的同类产品。
主要特点是可以根据不同行业用户的需求，编程不同的应用界面及图像处理程序，利用高性能的编程技术，使操作界面简单易懂，最大限度的减少操作步骤，最快速度的达到操作人员的最终需求。
机械传动采用电动控制、无极变速，电气控制采用国际上流行的钢琴式多功能操作台，将本系统中的X射线机控制、工业电视监视、机械操作等集中到一起，操作简单、方便。
该系统的自动化程度高, 检测速度快，极大地提高了射线探伤的效率，降低了检验成本，检测数据易于保存和查询等优点，其实时动态效果更是传统拍片法所无法实现的，多年来该系统已成功应用于航空航天、军事工业、兵器工业、石油化工、压力容器、汽车工业、造船工业、锅炉制造、制管行业、耐火材料、低压铸造、陶瓷行业、环氧树脂材料等诸多行业的无损检测中。
本系统的技术、质量、性能都居于国内领先水平。
2004年由于在成像应用技术方面取得的成绩，被确定为国家X射线实时成像检测系统高技术产业化示范工程基地。
高频高压发生器的特点
高频高压发生器的特点高频高压发生器作为一种重要的电源设备，在现代工业中扮演着重要的角色。
它具有很多独特的特点，使它成为特定领域中最重要的电源设备之一。
本文将介绍高频高压发生器的特点和优势。
高频高压发生器的定义高频高压发生器是将低电压电源转换成高频高压输出信号的一种新型电源设备。
通常，高频高压发生器是由三个基本部分组成：输入电源电路、高频振荡电路以及高压变压器。
其输出电压通常大于1千伏，频率可达到数百千赫兹甚至几兆赫兹。
它主要用于各种等离子体发生器、熔接等高压设备。
高频高压发生器的特点1. 输出高电压高频高压发生器可以将低电压转换成高电压输出，最常见的输出电压是1千伏以上。
其微型型号的输出电压可高达50kV，商业型号可达到数百kV，满足了各种高压设备的需要。
高电压是许多高能物理实验、离子加速器、放电加工、等离子体工艺等高压领域中必不可少的输入源。
2. 高频输出高频高压发生器可以输出高频信号，在工业应用中可以将低频信号转换为几百千赫兹的高频信号。
通过驱动不同的负载，高频高压发生器可以应用于电容积效应、熔接、新型等离子体电化学反应、电晕等高压领域。
与传统的高压变压器相比，高频高压发生器的效率更高，输出电压更准确，使得广泛的工业应用成为可能。
3. 瞬间启停高频高压发生器可以快速启停，无须预热，启动时间短。
在高能物理实验、医学和科研领域，通常需要在极短的时间内输出高电压并将其关闭。
高频高压发生器满足了这样的需求，可以在几微秒的时间内启动并关闭高压输出，为各种实验提供了便利。
4. 承受高负载稳定性好高频高压发生器具有极高的能耐负载，可以支持高负载应变，同时输出效率保持稳定。
在高压领域，负载不均、变化大等问题在所难免。
高频高压发生器可以应对这种情况，输出电压不会因为负载的改变而波动，停电或者崩溃。
5. 可定制化程度高高频高压发生器的生产商可以根据客户的需求定制高频高压发生器，实现不同电压、输出频率等参数的调整。
血管造影X线机高频高压发生器故障维修
血管造影X线机高频高压发生器故障维修作者：白路花来源：《医学信息》2014年第09期摘要：本文主要对血管造影X线机高频高压发生器的故障进行分析，针对X线机高频高压发生器的故障维修提出几点合理的建议。
关键词：高压发生器；控制电路；血管造影X线机；故障维修随着科技的进步，血管造影X线机高频高压发生器越来越广泛地投入使用，它主要应用在临床透视以及某些治疗目的当中。
由于其使用率较高，因此经常出现故障，影响临床的使用效果。
高频高压发生器是血管造影X线设备中的一个重要部件，高频高压发生器的控制非常灵活，通过X线管、影像增强器和图像处理系统3个方面，共同组成一个完整的医学成像系统，该系统具有较强的稳定性。
系统主要包括：X线管灯丝电源、微机处理系统、阳极电源、高频高压发生器等部件[1]。
对这些部件的控制主要使用微处理机，因此能对血管造影X线机高频高压发生器进行智能化检测，若高频高压发生器出现故障时，根据显示得出的错误代码和LED指示可以对故障源进行定位，工作人员分析故障原因并及时排除故障。
本文主要结合血管造影X线设备高频高压发生器的故障案例，分析血管造影X线设备高频高压发生器故障原理，为维修方法提出几点合理的建议。
1 高频高压发生器的发展概况在20世纪70年代中期，X射线机中的中频逆变技术开始得到重视并广泛使用。
在20世纪80年代中后期，科技人员研发了X射线机中频发生器。
到20世纪90年代末，随着高频高压技术的成熟，其结构和性能上出现了质的飞跃。
X射线机高压的产生和控制都是通过高频高压发生器完成的，其主要原理是通过（AC/AC）交流逆变器，将电源电压通过脉冲宽度进行调制，将较低的频率，转变成20Hz甚至更高的高压信号，并通过变压和整流电路将初级电压转变成波动2 血管造影X线机高频高压发生器故障维修关于血管造影X线机高频高压发生器的故障维修，首先要做到的是对故障进行检测，下文进行分析。
2.1直接法观察机器的故障直观法和感触法相同，主要是利用人的感官对机器进行眼看、耳听、鼻闻和触摸等方式，从而更好地确定血管造影X线机高频高压发生器的故障情况。
Indico100系列高频高压发生器原理及其应用
Indico100系列高频高压发生器原理及其应用李晖;郭洁;张志强【摘要】This paper introduced the principle of the high-frequency and high-voltagerngenerator of Indico 100 series, and summarized and analyzed the repair process of therngenerator failures to provide valuable references for hospital technicians in self-maintenancernand troubleshooting.%通过介绍Indico 100系列高频高压发生器的结构和原理,正确掌握X线成像设备的使用方法.分别介绍高频高压发生器的原理、构成、系统电路和电源分配,并总结分析设备在应用过程中故障的维修过程.掌握设备原理及结构后在排除设备出现的故障时更加科学、自如.对设备原理应精确的掌握,要知其然更知其所以然,提高维修工作的效率和准确率.【期刊名称】《中国医学装备》【年(卷),期】2013(010)001【总页数】3页(P41-43)【关键词】Indico 100系列;高频高压发生器;原理【作者】李晖;郭洁;张志强【作者单位】武警北京市总队第三医院药械科,北京,100041;首都医科大学宣武医院医学工程科,北京,100053;武警总医院医学工程科,北京,100039【正文语种】中文【中图分类】R811 Indico 100高频高压发生器简介高频高压发生器是X射线成像设备的关键部件之一，加拿大通讯动力工业公司生产的高频高压发生器因性能稳定、质量可靠而广泛应用于众多厂家的X射线设备。
其产品共分为4个系列，其中Indico 100系列主要应用于X线摄影和胃肠设备，功率输出为32～100 kW，最高逆变频率400 kHz。
高频高压发生器原理(PPT文档)
• 5.高频高压发生器的高压部分整流电路简单。
• 大功率的工频X线发生器为了抑制软射线，要减 小高压输出的脉动率，其高压变压器的次级采用 三相全波整流电路，复杂而庞大。
• 高频X线Βιβλιοθήκη 生器的工作频率提高后，只要使用小 容量的高压电容器就可以有效抑制高压波形中的 脉动量。这样在高频X线发生器的高压变压器的 次级只需采用简单的单相全波整流电路。
低，降低了患者X线伤害程度。
2、高频高压发生器曝光时间精确，曝光时间的重复 率高，可实现超短时间曝光。
• 工频X线发生器多以可控硅或接触器作为曝光与 切断的开关元件，而接触器或可控硅的切断要 与电源频率同步进行；当交流相位没有达到或 接近“过零点”时，接触器或可控硅就不能切 断电源，使短时间曝光的重复率变差。在短时 间的自动曝光系统中，更不能按最佳瞬间及时 切断高压。采用逆变技术的X线高压发生器输出 的是波形近似恒定的直流高压，所以短时曝光 不受电源同步的影响，曝光定是精确，曝光重 复率高。X线机超短时间曝光取决于高压波形的 上升沿，高频机高压波形上升沿很陡，所以最 短曝光时间可达1ms。工频机的高压波形按工频 正弦波变化，上升沿缓慢，较难实现超短时间 曝光。
• 倍压整流电路：当将几个由二极管和电容 组成的半波整流电路作几级串联时，交流 电压经二极管D1--Dn在每半个周期内对电 容C1—Cn进行充放电，用低的交流电压就 可以获得单级半波整流电路几倍的输出电
压。倍压整流电路可以是单倍压，两倍压， 也可以是多倍压。
串联谐振逆变电路
• 如图所示为一个RLC串联谐振的的桥式逆 变器。逆变桥由四个臂构成，每一个臂由 一个场效应管（IGBT）和一个续流二极管 并联组成。输出为串联谐振电路，谐振逆
整流电路：
高频x线机(x光机)的定义和特点
高频x线机（x光机）的定义和特点工频x线机具有许多不可避免的弱点：1、体积与重量庞大；2、输出波形纹波系数大、x线剂量不稳定、软射线成为较多；3、曝光参数的准确性和重复性较差。
为解决这些问题，将直流逆变技术引入x光机中，使高压发生器的工作电源由工频（50Hz或60Hz）提高到中、高频。
采用这种技术的x线机称之为中、高频x线机。
随着技术的发展，中频x射线机已逐步被高频x线机取代。
高频x线机的特点如下：1、病人的皮肤剂量低：工频机特别是单相全波整流x光机，其高压变压器输出波形是脉动直流，波纹系数为100%，对成像没有任何帮助的软射线成分较多。
高频机高压发生器输出波形近似于恒定直流，脉动率非常低，波纹系数<±5%，输出x线的能量单一性大大提高，病人的皮肤剂量大为降低。
2、成像质量高：连续线谱的x线，物质对其吸收不遵守指数规律，射线通过物质以后，不仅有光子数量的减少，而且还有光子能量的变化，成像质量较差。
而单能窄束x线，物质对其吸收遵守指数规律，射线透过物质以后，只有光子数量的减少，没有光子能量的变化，这对于提高成像质量十分有利。
3、输出剂量大：因高频机属恒定直流曝光，故在胶片获得同样黑化度的情况下，高频机的mAs值是工频机的60%。
例如单相全波整流x线机，一个脉冲的持续时间为10ms，大于0.707倍峰值的持续时间约为5ms，而高频机恒定直流曝光10ms的剂量就相当于单相全波直流x线机曝光20ms的剂量。
如果曝光时间相同，高频机使用300mA提供的x线剂量与单相全波整流x线机500mA提供的x线剂量基本相同。
4、实时控制：曝光过程中可对kV和mA进行实时控制。
高频机的kV通常由直流逆变器输出脉冲的频率来调节，逆变器输出频率不仅受kV设定值控制，同时还受kV检测信号控制，在曝光过程中，输出频率可根据检测信号与设定值比较的结果进行迅速的跟踪调整，以确保kV实际值等于设定值。
而工频机的kV则由自耦变压器调节，虽然在曝光前可以进行补偿，但一旦曝光开始，为防止碳轮移动产生电弧，同时由于曝光时间段，碳轮驱动系统的机械惯性跟不上电信号的变化，当电源电压波动或其他因素造成的管电压变化便无法控制，因此管电压实际值与预示值偏差较大。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
FS系列直流高压发生器
一、产品概述：
直流高压发生器在行业内率先采用分节式结构，即既可用于高电压等级，又能用于较低电压等级，并保持其精度不变。
以100/200kV/2mA分两节为例，单节时可做100kV/2mA使用，可用于35kV及以下系统电气设备直流高压试验，此时可保证测量的准确性避免大马拉小车；两节使用时可做200kV/2mA 使用.可用于220kV分节、110kV及以下氧化锌避雷器直流试验及交联电缆的直流耐压试验。
真正做到一机两用，大大方便了现场用户的使用。
主要用于研究电气设备直流精电及换流站设备和绝缘材料在直流高电压下的绝缘强度、直流愉电线路电晕和离子流及其效应以及进行交、直流电力设备的泄漏电流试验。
另外还可以作为其他高压试验设备如冲击电压发生器、冲击电流发生器、振荡回路等的电源。
在其他科技领域里，如物理学(加速器、电子显微镜等)、电子医疗设备(X射线)、工业应用(废气沉淀、静电喷漆等)、或电子通信(电视、广播站)等方面也被广泛应用。
二、产品优点
1、同类产品体积更小、重量更轻、更美观、更可靠、操作简便、功能齐全，便于野外使用。
2、采用先进技术、工艺制造，率先应用最新的PWM中频脉宽调制技术、脉冲串逻辑阵列调制采用大功率IGBT器件和电压大反馈，从而使输出高压稳定度更高，波纹系数更小。
3、仪器主要部件均选用美、德、日等国进口先进技术的元器件，经久耐用，不怕连续对地直接短路放电。
4、精度高、测量准确。
电压、电流表均为数字显示，电压分辨率为0.1kV，电流分辨率为1uA，控制箱上电压表直接显示加在负载试品上的电压值，使用时无需外加分压器，接线简单。
仪器具有高、低压端测量泄漏电流，高压端采用圆形屏蔽数字表显示，不怕放电冲击，抗干扰性能好，适合现场使用。
5、电压调节稳定度高，全量程平滑调压，输出电压调节采用进口单个多圈电位器，升压过程平稳，调节精度高。
6、负极性输出、零启动、连续可调、有过电压、过电流、回零、接地保护、特有断线保护等各种保护功能。
自动保护电路功能强，保护完善可靠，使操作安全，各种技术指标均优于行业标准。
7、增设了高精度75%VDC-1mA的功能，做氧化锌避雷器测量带来极大的方便。
轻轻一按无须计算。
本仪器控制箱上有75%的电压功能键，在做避雷器试验时，当电流升到1000uA时、就按下0.75UDC--1mA的按钮，这时电压表、电流表所显示的值就是75%的数据，做完后应立即将调压电位器回到零位上，并应立即按绿色按钮，切断高压并关闭电源开关。
再做其它的试验。
8、方便的过电压整定设置功能，采用了数字拨盘开关，能将整定电压值直观显示，使你操作更随意，显示数值单位为kV。
9、倍压筒采用美国技术研制生产，中频变压器经有关专家特殊设计、体积小，容量大，过载能力强，便于现场作业试验。
10、底部设有三只内藏式支撑脚，增加了倍压筒的稳定性。
（适用于200KV）
11、控制箱上盖可作为防风底座，可与倍压筒接插，增强倍压筒的稳定性。
三、工作原理
四、技术指标
五、使用说明
1-过压设定2-电压显示3-接220V电源4-中频输出5-电流显示6-接地7-电源开关8-0.75U DC-ImA功能键9-调压电位器10-高压通11-高压断/电源通12-中频输入13-接地14-高压输出
试验接线：
3接交流电源220V；
4接12（四或五芯电缆线连接）；
6和13接地（用专用接地线）。
●控制箱上的显示灯、开关、旋钮等已标清楚，看此操作说明时请参照控制箱的面板上元
器件名称使用。
●倍压筒底盘侧面有（四）五芯插座为联接控制箱电缆之插座，底盘侧面有铜接线柱为接
地端子作连接地线用。
附带的高压屏蔽电流表为数显微安表，表顶端上的插孔为连接被试品的线插孔，同时也作为电源开关，不用时请拔掉插头，就自动关闭电源。
换电池时请将后盖旋下，换好后请将后盖旋紧。
1、使用前准备
⑴直流发生器在使用前应检查其完好性,联接电缆线不应有断路和短路，设备无破裂等损坏。
⑵将机箱、倍压筒放置到合适的安全的位置，分别联接好电源线、电缆线和接地线。
保护
接地线与工作接地线以及放电棒的接地线均应单独接到试品的地线上(即一点接地)并确保接地良好。
严禁各接地线相互串联使用，以免击穿时地电位抬高形成反击，损坏仪器。
⑶检查电源开关是否在关断的位置上，并检查调压电位器应在零位上,过电压保护整定拨盘
开关设置在适当的位置上，一般为1.10～1.20倍测试电压值。
2、空载升压验证过电压保护整定值
⑴请认准电源是单相交流220V，50Hz.接通电源开关,此时绿灯亮,表示电源接通。
⑵按红色按钮，则红灯亮，表示高压接通。
⑶顺时针方向平缓调节调压电位器，输出端即从零开始升压。
电压表显示为负载试品上的
电压（KV）值，电流表则显示试品上流过的电流与所有泄漏电流之和，电流以微安（uA）为单位。
升到所需的电压后，按规定时间记录电流表读数，并检查控制箱及输出电缆有无异常现象及声响。
⑷降压，将调压电位器回零后，随后按绿色按钮，切断高压并关闭电源开关。
3、对试品进行泄漏及直流耐压试验
⑴在做负载试验前，将高压屏蔽微安表安装到倍压筒上的高压输出端上，并将配套的专用
高压线分别接到微安表上和被试品上。
⑵检查仪器、放电棒、倍压筒、试品联接线、接地线是否正确，接地线联接是否可靠，检
查高压安全距离是否符合要求，方可开始进行试品的高压试验。
⑶检查确认仪器等无异常情况后，接通单相交流220V电源开关，此时绿灯亮，表示电源
接通。
可开始进行试品的直流泄漏和直流耐压试验。
⑷按红色按钮，则红灯亮，表示高压接通，待升高压。
⑸顺时针方向平缓调节调压电位器,输出端即从零开始升压。
升压速度以每秒3-5kV上升试
验电压为宜。
对于大电容试品升压时则需要缓慢升压，否则可能导致电压过冲,还需监视电流表充电电流不超过直流发生器的最大充电电流。
当升到所需的电压或电流后，按规定时间记录电流表及电压表的读数。
⑹试验完毕后，降压，将调压电位器回零后，随后按绿色按钮，切断高压并关闭电源开关。
⑺试验完毕后，应用放电棒对试品进行多次放电，放电后方可靠近试品和拆线工作(放电
请详细见放电棒使用说明书)。
对小电容试品如氧化锌避雷器、磁吹避雷器等缓缓调节调压电位器升压到所需的电压(电流)值，然后从数显表上读出电压(电流)数值。
如需对氧化锌避雷器进行75%VDC-1mA的测量时，应先升到电流到1000uA时电压值停止(这时可
记录电压、电流值)，然后按下黄色按钮,电压即降到原来的75%,并保持此状态。
此时可读取微安表数值及电压值。
测量完毕后,调压电位器逆时针回到零位,按下绿色按钮,需再次升压时按红色按钮即可。
对大电容试品时，升压应更要缓慢，并需要监视电流表充电电流不超过发生器的最大充电电流，一定要放慢升压速度,避免充电电流过大。
试验完毕后，将电压调节电位器逆时针回到零位上，随后按绿色按钮，切断高压。
此时注意电压表上的电压降到20kV左右,方可用放电棒进行多次放电，确保安全。
4、在使用过程中发现红灯灭，绿灯亮，直流高压下降，即为有关保护动作。
此时应按下列步骤操作:
⑴将调压电位器退回零位。
⑵关闭电源开关,面板指示灯均不亮。
⑶一分钟后,待机内低压电容器充分放电后，才允许再次打开电源开关。
重新进行空载试
验，并查明情况后，可再次升压试验。
5、注意：做电缆试验时，要安装限流电阻使用。
（做其它试验时，不能使用限流电阻），仅
限于120KV以上。
六、注意事项
1、为确保人身安全，在此反复提醒用户注意控制箱及倍压筒的良好接地以及停机后的试品
及倍压筒放电问题。
2、防止异物进入控制箱，如控制箱有风扇时，应经常检查风扇是否正常运转。
3、当倍压筒绝缘筒脏污时请用干布擦净，不可用酒精，汽油等有机类溶剂擦洗。
可用洗涤
剂清洗绝缘筒表面，等风干后方可使用，运输或不使用时请放入箱内。
4、换保险管时，请按保险管座旁标定的安培数更换保险管。
5、若高压屏蔽微安表上显示"LOW BA T"时，请更换9V电池，以避免测量误差。
6、未经允许，请勿开启控制箱及倍压筒，否则会影响产品的保修，自行拆卸厂方概不负责。
7、仪器运输时应避免雨水浸蚀,严防碰撞和坠落。
七、故障检查及处理
若按以上方法还不能排除故障，请与厂家联系。
