阀门执行机构相关知识
阀门气动执行机构动作原理
阀门气动执行机构动作原理
嘿，咱今儿来唠唠阀门气动执行机构动作原理哈！你说这玩意儿就像个大力士，能精准地控制阀门的开关呢！
想象一下，这阀门气动执行机构啊，就像是一个聪明又有力气的小助手。
它主要是靠压缩空气来干活的哟！压缩空气就像是它的能量饮料，喝了就能干劲十足。
当压缩空气进入到执行机构里面，那可就热闹啦！就好像是给这个小助手下达了命令，它得赶紧行动起来。
里面的各种零件就开始协同工作啦，就像一群小伙伴一起努力完成任务一样。
比如说那个活塞吧，它就像个勇敢的战士，在压缩空气的推动下，勇往直前地移动。
还有那些连杆啊、齿轮啥的，也都跟着一起动起来，大家齐心协力，把力量传递到阀门那里，让阀门乖乖地听话，该开就开，该关就关。
你说这神奇不神奇？这就好比你让小狗去叼个东西，你一声令下，小狗就撒欢地跑去完成任务啦。
而且啊，这阀门气动执行机构还特别靠谱呢！只要给它提供稳定的压缩空气，它就能一直稳稳当当地工作。
它不会偷懒，也不会发脾气，就是一心一意地完成自己的使命。
咱平时生活中很多地方都能看到它的身影呢！像那些工厂啦、管道系统啦，都离不开它。
它就像是默默守护的卫士，保障着一切的正常运转。
你想想看，如果没有它，那得多乱套啊！阀门想开开不了，想关关不上，那可不得出大乱子嘛！
所以说啊，这阀门气动执行机构可真是个了不起的家伙！它虽然不声不响的，但却发挥着巨大的作用。
咱可得好好感谢它，让我们的生活和工作都能这么顺利进行呢！这就是阀门气动执行机构，一个看似普通却无比重要的存在，你说是不是很厉害呢？。
阀门执行机构的技术参数
阀门执行机构的技术参数阀门执行机构是阀门的关键组成部分，它负责控制和操作阀门的开关和调节。
在工程和工业领域中，阀门执行机构的技术参数对于阀门的性能和使用效果至关重要。
在本文中，我们将深入探讨阀门执行机构的技术参数，包括动力源、控制方式、执行器类型、动作速度等方面。
一、动力源阀门执行机构的动力源决定了其能够提供的动力类型，包括气动、电动、液动等。
不同的动力源有其独特的优缺点，适用于不同的应用场景。
气动执行机构具有响应速度快、结构简单、维护成本低的特点，适用于空气供应充分的工业环境；电动执行机构具有精确控制、远程操作等特点，适用于需要高度自动化和远程操控的系统。
二、控制方式阀门执行机构的控制方式决定了其对阀门的控制方式是开关控制还是调节控制。
开关控制方式简单直接，只能实现阀门的全开和全关；而调节控制方式可以实现阀门的任意位置调节，适用于对流体流量或压力有精确要求的场合。
一般来说，控制方式与动力源有着密切的关系，不同的动力源对应不同的控制方式。
三、执行器类型阀门执行机构的执行器类型包括气缸式执行器、电动执行器、液动执行器等。
气缸式执行器是最常见的一种，它通过压缩空气或气体推动阀杆实现开关或调节控制。
电动执行器则是通过电动机驱动机械装置实现阀门的开关或调节。
液动执行器则通过液体传动力量来实现阀门的控制。
四、动作速度阀门执行机构的动作速度是指阀门从全开到全关或反之所需的时间。
动作速度是一个重要的技术参数，特别适用于对阀门开关速度要求较高的场合。
一般来说，气动执行器的动作速度较快，适用于对响应速度要求较高的场合；而电动执行器的动作速度较慢，适用于对平稳开关和调节要求较高的场合。
总结回顾：通过对阀门执行机构的技术参数的深入探讨，我们了解到动力源、控制方式、执行器类型和动作速度是影响阀门执行机构性能的关键要素。
根据不同的应用场景和要求，我们可以选择合适的技术参数来实现阀门的准确控制和调节。
在选择和应用阀门执行机构时，我们需要权衡不同的技术参数，并根据实际情况做出合理的选择。

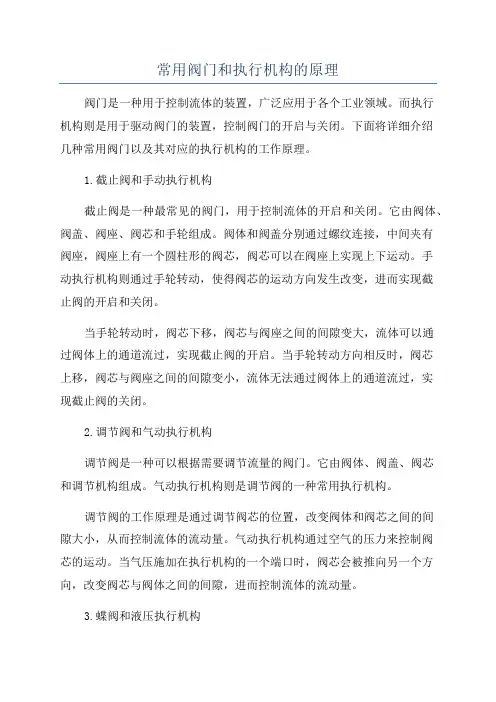

常用阀门和执行机构的原理
常用阀门和执行机构的原理阀门是一种用于控制流体的装置，广泛应用于各个工业领域。
而执行机构则是用于驱动阀门的装置，控制阀门的开启与关闭。
下面将详细介绍几种常用阀门以及其对应的执行机构的工作原理。
1.截止阀和手动执行机构截止阀是一种最常见的阀门，用于控制流体的开启和关闭。
它由阀体、阀盖、阀座、阀芯和手轮组成。
阀体和阀盖分别通过螺纹连接，中间夹有阀座，阀座上有一个圆柱形的阀芯，阀芯可以在阀座上实现上下运动。
手动执行机构则通过手轮转动，使得阀芯的运动方向发生改变，进而实现截止阀的开启和关闭。
当手轮转动时，阀芯下移，阀芯与阀座之间的间隙变大，流体可以通过阀体上的通道流过，实现截止阀的开启。
当手轮转动方向相反时，阀芯上移，阀芯与阀座之间的间隙变小，流体无法通过阀体上的通道流过，实现截止阀的关闭。
2.调节阀和气动执行机构调节阀是一种可以根据需要调节流量的阀门。
它由阀体、阀盖、阀芯和调节机构组成。
气动执行机构则是调节阀的一种常用执行机构。
调节阀的工作原理是通过调节阀芯的位置，改变阀体和阀芯之间的间隙大小，从而控制流体的流动量。
气动执行机构通过空气的压力来控制阀芯的运动。
当气压施加在执行机构的一个端口时，阀芯会被推向另一个方向，改变阀芯与阀体之间的间隙，进而控制流体的流动量。
3.蝶阀和液压执行机构蝶阀是一种通过旋转阀盘来控制流体流动的阀门。
它由阀体、阀盘和阀杆组成。
液压执行机构是一种常用于驱动蝶阀的执行机构。
蝶阀的工作原理是通过旋转阀盘来改变阀体通道的断面积，从而控制流体的流量。
液压执行机构通过液压油的压力来控制阀杆的运动，进而使阀盘旋转。
当液压油加压到执行机构的一端时，液压油的压力将阀杆推向另一个方向，进而使阀盘旋转。
因为阀盘是连接在阀杆上的，所以阀盘的旋转将导致阀体通道的断面积发生变化，从而控制流体的流量。
4.气动阀和电动执行机构气动阀是一种利用气动执行机构来实现开启和关闭的阀门。
电动执行机构则是利用电动装置来驱动阀门的一种执行机构。
阀门执行机构工作原理
阀门执行机构工作原理
嘿，朋友们！今天咱来唠唠阀门执行机构的工作原理，就像打开一扇神奇的科技大门一样！
想象一下，阀门执行机构就像是一个超级大力士，它的任务呢，就是根据各种命令，精准地控制阀门的开关！比如说，在一个大工厂里，有各种管道和阀门，就像人体内的血管和瓣膜一样。
这个大力士就得准确地听从指挥，该让水流过的时候就立马打开阀门，该停下的时候就紧紧关上，一丝一毫都不能马虎！
你看啊，当需要打开阀门时，执行机构就会收到信号，“嘿，伙计，开工啦！”然后它就使出浑身解数，开始行动。
就好像你要去打开一扇沉重的大门，得用力去推一样。
它可能会通过电动、气动或者液压的方式来产生力量，从而推动阀门转动或移动。
这过程可不简单，得要非常精确才行呢！
咱们再打个比方，这阀门执行机构就如同一位优秀的舞者，在舞台上根据音乐的节奏翩翩起舞。
而那音乐就是各种控制信号，舞者必须要完美地跟上节奏，才能跳出精彩的舞蹈。
它要确保每一个动作都恰到好处，不然整个系统都可能出问题哦！
“哎呀，这阀门执行机构可真厉害啊！”有人可能会这么感叹。
可不是嘛！它在各种工业场景中都发挥着至关重要的作用，要是没有它，那得乱套啦！所以说，咱可别小瞧了这个小小的东西，它背后可有着大大的能量呢！
总之，阀门执行机构就是这样一个神奇又重要的存在，默默工作，保障着一切的顺利运行。
它就像是一个沉默的英雄，虽然不常被人提起，但却无比重要啊！。
阀门执行机构的分类介绍
阀门执行机构的分类介绍阀门执行机构是指用于控制和操作阀门的设备或装置，它们可以通过不同的形式和力量来实现对阀门的开启、关闭或调节。
根据使用的能源不同，阀门执行机构可以分为气动执行机构、电动执行机构和液动执行机构三大类。
第一部分：气动执行机构气动执行机构是指通过气体作为动力源来实现阀门的开闭或调节的设备。
它主要由气缸、气源、气源处理装置和配件组成。
1. 气缸：气缸是气动执行机构的核心部件，它可以将气体的压力转化为机械动力。
根据气缸的结构形式和驱动方式，气缸又可以分为单动气缸和双动气缸。
单动气缸只能实现单向推动，而双动气缸可以实现双向运动。
2. 气源：气动执行机构需要通过气源提供气体能量。
常用的气源有压缩空气和氮气，其压力范围一般在0.2～1.0MPa之间。
气源还需要进行处理，如去除水分、油雾和杂质等。
3. 气源处理装置：气源处理装置用于过滤和调节气源的压力和流量，确保气动执行机构能够正常工作。
它通常由滤波器、减压阀和润滑器组成。
4. 配件：气动执行机构还需要一些配件来实现与阀门的连接和固定，如连杆、手柄、连接螺母等。
第二部分：电动执行机构电动执行机构是指通过电能转换为机械能来实现阀门的开闭或调节的设备。
它主要由电动机、传动装置和配件组成。
1. 电动机：电动机是电动执行机构的核心部件，它将电能转化为机械能。
常见的电动机有直流电动机和交流电动机，其功率和转速根据阀门的使用要求而定。
2. 传动装置：传动装置用于将电动机的旋转运动转化为线性或旋转运动，从而推动阀门的开闭或调节。
常见的传动装置有蜗轮蜗杆传动、齿轮传动和链条传动等。
3. 配件：电动执行机构还需要一些配件来实现与阀门的连接和固定，如连杆、手柄、连接螺母等。
为了保证电动执行机构的安全运行，还需要安装行程开关和限位器等配件。
第三部分：液动执行机构液动执行机构是指通过液体作为动力源来实现阀门的开闭或调节的设备。
它主要由液缸、液源和配件组成。
1. 液缸：液缸是液动执行机构的核心部件，它由液体的压力转化为机械动力。
《阀门执行机构》课件
本课程介绍阀门执行机构的定义、分类、工作原理、技术参数、应用领域、 优缺点、维护和保养、未来发展等方面，帮助学习者深入了解该领域。
什么是阀门执行机构
1 定义
阀门执行机构是控制阀门的装置，用于打开、关闭或调节流体流量。
2 组成部分
包括电动执行器、液压执行器和气动执行器等。
用于控制化工流程中的管道和 设备。
食品制造业
用于调节食品生产过程中的流 体介质。
医药行业
用于精确控制药品生产过程中 的流量和压力。
阀门执行机构的优缺点
优点
快速响应、精确控制、可靠性较高。
缺点
成本较高、安装维护复杂、对环境要求较高。
阀门执行机构的维护和保养
1
维护和保养的重要性
确保执行机构的正常运行和延长使用寿命。
2
维护和保养的方法
定期检查和清洁、润滑油的更换等。
阀门执行机构的未来发展
1 发展趋势
智能化、自动化、节能环保。
2 发展前景
随着工业自动化的发展，阀理
利用液压缸的液压力，产生推拉力，推动阀门开关。
3
气动执行器的工作原理
通过气源产生压力，推动活塞或齿轮，带动阀门开启和关闭。
阀门执行机构的技术参数
扭矩 转速 电压
用于描述执行机构输出的转动力矩。 指执行机构旋转的速度。 电动执行器所需的电力输入。
阀门执行机构的应用领域
石油化工行业
阀门执行机构的分类
电动执行器
通过电动机驱动，可根据电信号控制阀门的开启程度。
液压执行器
利用液体压力驱动，适用于大流量和高压力的工况。
气动执行器
通过气源产生的压力作用，具有快速响应和简单可靠的特点。
阀门执行机构分类
阀门执行机构分类阀门执行机构是阀门的关键组成部分，它负责控制阀门的开启和关闭，以及调节介质的流量和压力。
根据其工作原理和结构特点，阀门执行机构可以分为以下几类。
一、手动执行机构手动执行机构是最简单、最常见的一种执行机构，它通过人工操作来控制阀门的开启和关闭。
手动执行机构通常由手轮、手柄或手柄等组成，通过人工转动这些部件来实现阀门的操作。
手动执行机构的优点是结构简单、操作方便，但缺点是操作力大、响应速度慢，适用于一些流量和压力要求不高的场合。
二、电动执行机构电动执行机构是一种通过电动机驱动的执行机构，它可以实现对阀门的远程控制。
电动执行机构通常由电动机、传动装置和控制电路等部分组成，通过电动机驱动传动装置来实现阀门的开启和关闭。
电动执行机构的优点是操作力小、响应速度快、可实现远程控制，适用于一些流量和压力要求较高的场合。
电动执行机构又可以分为直接电动执行机构和间接电动执行机构两种。
直接电动执行机构是一种将电动机直接与阀门连接的执行机构，通过电动机驱动阀门的开启和关闭。
直接电动执行机构的优点是结构简单、响应速度快，但缺点是体积较大、对电源要求较高。
间接电动执行机构是一种通过传动装置将电动机与阀门连接的执行机构，通过电动机驱动传动装置来实现阀门的开启和关闭。
间接电动执行机构的优点是体积较小、对电源要求较低，但缺点是响应速度相对较慢。
三、气动执行机构气动执行机构是一种通过气源驱动的执行机构，它可以实现对阀门的远程控制。
气动执行机构通常由气动缸、气源装置和控制电路等部分组成，通过气源驱动气动缸来实现阀门的开启和关闭。
气动执行机构的优点是操作力小、响应速度快、可实现远程控制，适用于一些流量和压力要求较高的场合。
四、液动执行机构液动执行机构是一种通过液压驱动的执行机构，它可以实现对阀门的远程控制。
液动执行机构通常由液压缸、液源装置和控制电路等部分组成，通过液压驱动液压缸来实现阀门的开启和关闭。
液动执行机构的优点是操作力大、响应速度快、可实现远程控制，适用于一些流量和压力要求较高的场合。
阀门控制系统气动执行器、电动执行器及执行机构术语解析
阀门控制系统气动执行器、电动执行器及执行机构术语解析一、总则：1、执行器是智能阀门控制系统中必不可少的一个重要组成部分。
2、它的作用是接受控制器送来的控制信号，改变被控介质的流量，从而将被控变量维持在所要求的数值上或一定的范围内。
3、执行器按其能源形式可分为气动、液动、电动三大类。
4、气动执行器用压缩空气作为能源，其特点是结构简单、动作可靠、平稳、输出推力较大、维修方便、防火防爆，而且价格较低，因此广泛地应用于化工、造纸、炼油等生产过程中，它可以方便地与被动仪表配套使用。
5、即使是使用电动仪表或计算机控制时，只要经过电-气转换器或电气阀门定位器将电信号转换为20-100kPa的标准气压信号，仍然可用气动执行器。
6、电动执行器的能源取用方便，信号传递迅速，但结构复杂、防爆性能差。
7、液动执行器在化工、炼油等生产过程中基本上不使用，它的特点是输出推力很大。
二、执行器基本术语：1、执行器「终端控制元件]。
控制系统正向通路中直接改变操纵变量的仪表，由执行机构和调节机构组成。
2、控制阀[调节阀]。
过程控制系统中用动力操作去改变流体流1t的装置，由执行机构和阀组成，执行机构按照控制信号改变阀内截派件的位置。
3、电磁阀。
利用线圈通电激磁产生的电磁力来驱动阀芯开关的阀。
4、自力式调节阀。
无籍外部动力，只依靠被控流体的能夏自行操作并保持被控变量恒定的闷。
5、调节机构。
由执行机构驱动，直接改变操纵变量的机构。
6、阀。
内含控制流体流量用的截流件的压力密封壳体组件。
7、执行机构。
将控制信号转换成相应的动作以控制闷内截流件的位置或其他调节机构的装置。
信号或驱动力可为气动、电动、液动的或此三者的任惫组合。
8、气动执行机构。
利用有压气体作为动力源的执行机构。
9、电动执行机构。
利用电作为动力源的执行机构。
10、液动执行机构。
利用有压液体作为动力源的执行机构。
11、电液执行机构。
接受电信号并利用有压液体作为动力源的执行机构。
12、执行机构动力部件。
球阀手动执行机构原理
球阀手动执行机构原理
球阀是一种常用的流体控制阀门，手动执行机构通常用于开启或关闭球阀。
以下是球阀手动执行机构的基本原理：
手柄或手轮：手动执行机构的核心是手柄或手轮，安装在球阀的顶部。
通过手柄或手轮的旋转，可以实现球阀的开启和关闭。
阀杆：手柄或手轮与阀球之间通过阀杆连接。
阀杆是一个细长的轴，贯穿球阀，并与球阀的阀球（球体）相连接。
当手柄或手轮旋转时，阀杆也会旋转。
阀座和阀球：阀球是球阀中的关键部分，位于阀座上方。
阀球通常是一个空心的球体，可以旋转。
在开启状态时，阀球通过手柄或手轮的旋转，使得球阀中心通道对齐管道，允许流体通过。
在关闭状态时，阀球旋转90度，使得流体无法通过。
阀座密封：阀座是球阀的固定部分，位于阀球下方。
阀座的设计确保在球阀关闭时，阀球与阀座之间形成可靠的密封，阻止流体通过。
阀座通常是由耐磨、耐腐蚀的材料制成，以确保长时间的可靠使用。
传动结构：阀杆通过传动结构与阀球相连接，通常通过螺纹、
齿轮或其他传动机构来实现。
这确保手柄或手轮的旋转可以有效地转化为阀球的旋转。
通过手柄或手轮的旋转，阀杆和阀球的联动操作，球阀的开启和关闭状态可以轻松地由操作人员手动控制。
球阀的手动执行机构简单、可靠，并广泛应用于许多工业和流体控制领域。
阀门执行机构分类
阀门执行机构分类阀门执行机构是指用于控制阀门开关的机构，通常由电动执行器、气动执行器和液动执行器三种类型组成。
下面将对这三种执行机构进行分类介绍。
一、电动执行机构电动执行机构是指通过电动机驱动的执行机构，其优点是结构简单、使用方便、控制精度高、可靠性强。
根据电动执行机构的不同特点，可以分为以下几类：1. 直线式电动执行机构：直线式电动执行机构是指通过电动机带动螺杆或齿轮传动机构，使阀门实现开关控制的执行机构。
其特点是结构简单、控制精度高、可靠性强，适用于小型阀门的控制。
2. 旋转式电动执行机构：旋转式电动执行机构是指通过电动机带动齿轮或链条传动机构，使阀门实现旋转控制的执行机构。
其特点是控制精度高、可靠性强、适用于大型阀门的控制。
3. 电液执行机构：电液执行机构是指通过电动机驱动液压泵，将液压油送入液压缸中，使阀门实现开关控制的执行机构。
其特点是控制精度高、可靠性强、适用于大型阀门的控制。
二、气动执行机构气动执行机构是指通过气动元件驱动的执行机构，其优点是结构简单、使用方便、控制精度高、可靠性强。
根据气动执行机构的不同特点，可以分为以下几类：1. 活塞式气动执行机构：活塞式气动执行机构是指通过气动元件驱动活塞，使阀门实现开关控制的执行机构。
其特点是结构简单、控制精度高、可靠性强，适用于小型阀门的控制。
2. 齿轮式气动执行机构：齿轮式气动执行机构是指通过气动元件驱动齿轮传动机构，使阀门实现旋转控制的执行机构。
其特点是控制精度高、可靠性强、适用于大型阀门的控制。
3. 膜片式气动执行机构：膜片式气动执行机构是指通过气动元件驱动膜片，使阀门实现开关控制的执行机构。
其特点是结构简单、控制精度高、可靠性强，适用于小型阀门的控制。
三、液动执行机构液动执行机构是指通过液压元件驱动的执行机构，其优点是控制精度高、可靠性强、适用于大型阀门的控制。
根据液动执行机构的不同特点，可以分为以下几类：1. 活塞式液动执行机构：活塞式液动执行机构是指通过液压元件驱动活塞，使阀门实现开关控制的执行机构。
常用调节阀知识图解
常用调节阀知识图解1.薄膜执行机构2.带阀门定位器的活塞式执行机构3.碟阀：蝶阀的阀瓣是圆盘, 围绕阀座内的一个轴旋转, 旋角的大小, 便是阀门的开闭度。
优点：轻巧、结构简单、比其他阀门要节省材料、开闭迅速，切断和节流都能用, 流体阻力小, 操作省力，可以做成很大口径。
应用：蝶阀在热水管路得到广泛的使用。
能够使用蝶阀的地方, 最好不要使用闸阀, 因为蝶阀比闸阀经济, 而且调节性好。
４.隔膜阀：隔膜阀是利用阀杆将弹性体薄膜紧压在阀座上用来隔断气路。
转动手轮可带动阀杆上、下移动，使隔膜离开阀座打开阀门或使隔膜紧压在阀座上关闭阀门。
应用场合：一是超纯水，超纯水要求流通管路内没有死角；二是有杂质的污水，溶液等，液体内有颗粒球阀容易磨损出现内漏，隔膜阀上下闭合极大的避免这个问题，长期使用后还可以更换隔膜片。
通常，使用条件或要求密封性能严格、泥浆介质、磨损、轻型结构、低压截止(压差小)、向大气少量渗漏、磨蚀性的介质时，推荐选用隔膜阀。
在双位调节、节流、调节、通道缩口、低噪声、有气穴和汽化现象、操纵转矩小的场合，可以选用隔膜阀。
在高温介质、高压介质、高压截止(压差大)、启闭动作快、结构长度短的条件下，不选用隔膜阀。
5.活塞执行机构6.角型阀角型阀：阀体为直角形，阀体内有一个阀座和密封面，一般为底进侧出。
优点：结构简单，密封效果好。
具有自洁净功能，阀体内不易存积污物，不宜堵塞，适用于控制高粘度介质，高压差以及含有悬浮物和颗粒物的介质。
缺点：容易发生阀芯振荡不稳定的现象。
7.气动薄膜调节阀：气动薄膜式执行机构有正作用和反作用。
正作用：当压力增大时，阀杆向下动作，压力是通入波纹膜片上方的薄膜气室。
反作用：当压力增大时，阀杆向上动作，压力是通入波纹膜片下方的薄膜气室。
8.气动活塞式执行机构9.三通阀阀体有三个接管口，适用于三个方向流体的管路控制系统，大多用于热交换器的温度调节、配比调节和旁路调节。
在使用中应注意流体温差不宜过大，通常小于是150℃，否则会使三通阀产生较大应力，否则会使三通阀产生较大应力而引起变形，造成连接处泄漏或损坏。
阀门执行机构技术参数
阀门执行机构技术参数阀门执行机构技术参数引言：阀门执行机构是控制阀门开关的关键组成部分，其性能参数直接决定了阀门的可靠性和稳定性。
本文将深入探讨阀门执行机构的技术参数及其对阀门性能的影响。
一、执行机构类型及工作原理阀门执行机构通常分为气动执行机构、电动执行机构和液动执行机构三种类型。
气动执行机构利用气源产生气压，推动活塞完成开闭动作；电动执行机构通过电能转换为机械能，驱动阀门开关；液动执行机构则利用压力液体推动活塞运动。
不同类型的执行机构在技术参数上会有所差异。
二、关键技术参数1. 执行机构输出扭矩/力矩：这是衡量执行机构输出能力的重要参数。
对于大口径或高压力的阀门，需要较大的扭矩/力矩输出。
通常以Nm或N为计量单位。
2. 推力或拉力：推力或拉力是执行机构在工作中提供的阀门开闭力。
不同类型的执行机构对推力或拉力的提供方式有所不同。
推力通常使用液压或气压产生，拉力则是电动执行机构工作时提供的。
3. 行程：行程是指活塞或阀门在开闭过程中的位移量。
它决定了阀门的开闭程度。
实际应用中，行程通常以毫米或英寸为单位。
4. 动作速度：动作速度是执行机构开闭阀门所需时间的重要指标。
它直接影响阀门的响应速度和控制精度。
可以通过调节供气量、电压或液体流速来改变执行机构的动作速度。
5. 控制方式：执行机构的控制方式包括手动、遥控和自动化等。
手动控制方式适用于较小型阀门或设备，需要人工操作开闭。
遥控控制方式可以通过遥控系统实现远程开闭操作。
自动化控制方式则可以根据预定的控制策略实现阀门的自动操作。
6. 电源要求：不同类型的执行机构对电压和电源稳定性要求不同。
电动执行机构通常要求交流或直流电源，而气动执行机构需要稳定的气源供应。
三、技术参数对阀门性能的影响1. 扭矩/力矩输出：输出扭矩/力矩越大，执行机构对阀门的控制能力越强，可以适应更大的负载。
同时，输出扭矩/力矩也决定了阀门的开闭速度和动作精度。
2. 推力或拉力：较大的推力或拉力可以确保阀门在工作条件下稳定可靠地开闭。
《阀门执行机构》课件
contents
目录
Байду номын сангаас
• 阀门执行机构概述 • 阀门执行机构的应用 • 阀门执行机构的设计与选型 • 阀门执行机构的维护与保养 • 阀门执行机构的发展趋势与展望
01
阀门执行机构概述
定义与作用
定义
阀门执行机构是用于控制阀门启 闭的机械装置，通过接收控制信 号，驱动阀门动作，实现流体介 质的流量、压力等参数的控制。
工艺选择
根据生产规模、成本控制和加工能力 选择合适的工艺，如铸造、锻造、焊 接、机加工等
04
阀门执行机构的维护 与保养
日常维护与保养
每日检查
检查阀门执行机构是否有异常声 音、泄漏、振动或过热等现象。
清洁与润滑
定期清除执行机构表面的污垢和尘 埃，并加注润滑油以保持其正常运 转。
紧固螺丝
确保所有螺丝和连接件都紧固，防 止因松动导致设备损坏或泄漏。
应用领域
阀门执行机构广泛应用于石油、化工、电力、水处理、制药等领域，用于控制 各种流体介质的流量、压力等参数。
02
阀门执行机构的应用
工业领域的应用
01
02
03
自动化生产
阀门执行机构在自动化生 产线中起到关键作用，控 制物料在生产流程中的流 量和流向。
能源领域
阀门执行机构用于控制燃 气、蒸汽等能源介质的流 量，实现能源的高效利用 和节约。
化工领域
在化工生产过程中，阀门 执行机构用于控制化学反 应的条件，确保反应的安 全和稳定。
建筑领域的应用
给排水系统
阀门执行机构用于控制建 筑内的水系统，如水泵、 水塔等设备的启停和调节 。
空调系统
阀门执行机构用于调节建 筑内的温度、湿度和空气 质量，提供舒适的室内环 境。
阀门执行机构的技术参数
阀门执行机构的技术参数一、引言阀门执行机构是一种用于控制流体介质流动的装置，广泛应用于各个工业领域。
其技术参数的合理选择对于阀门的正常运行和工艺流程的稳定运行至关重要。
本文将分析和探讨阀门执行机构的技术参数的选择与优化。
二、执行机构技术参数的分类阀门执行机构的技术参数可以分为静态参数和动态参数两类。
静态参数主要包括阀门的公称通径、公称压力、工作温度和材料等；动态参数则包括启闭时间、阀门关闭力矩、执行器输入输出信号等。
2.1 静态参数2.1.1 公称通径公称通径是指阀门内部流道的直径，通常以英寸或毫米表示。
公称通径的选择应基于工艺流量、管道尺寸和工艺要求等因素来确定。
2.1.2 公称压力公称压力是指阀门能够承受的额定压力值，通常以MPa、bar或psi表示。
公称压力的选取应考虑使用环境的压力、流体介质的压力、系统安全要求等因素。
2.1.3 工作温度工作温度是指阀门能够正常工作的温度范围。
不同材料对温度的适应能力不同，应选择能够满足实际工况下的温度要求的材料。
2.2 动态参数2.2.1 启闭时间启闭时间是指执行机构完成从开到关或从关到开的时间。
启闭时间的选择应考虑工艺要求、流体介质特性、系统反应速度等因素。
2.2.2 阀门关闭力矩阀门关闭力矩是执行机构在关闭阀门时所需的力矩。
合理选择阀门关闭力矩可以保证阀门的关闭效果和操作的便捷性。
2.2.3 执行器输入输出信号执行机构的输入信号通常来自于上位控制系统，如PLC或DCS；输出信号则是向阀门控制元件传递的信号，控制阀门的开启和关闭。
输入输出信号的类型和接口应与现有控制系统兼容。
三、阀门执行机构技术参数的选择与优化3.1 静态参数的选择与优化3.1.1 公称通径的选择与优化在选择公称通径时，应根据工艺流量计算出所需的通径大小，并考虑后续扩容的可能性。
优化公称通径可以减小阀门压降和能耗。
3.1.2 公称压力的选择与优化选择公称压力时，应综合考虑流体介质的压力、工作环境的压力和系统的安全要求。
阀门执行机构(Shafer)
2010年5月
阀门执行机构分类
手动 执行 机构
bhgc
阀门执行机构分类
电动
执行 机构
bhgc
阀门执行机构分类
气动
执行 机构
bhgc
阀门执行机构分类
气液 联动 执行 机构
bhgc
阀门气动/气液联动执行机构特点
利用管道中压力源或其它压力源作为动力源。
bhgc
bhgc
bhgc
bhgc
bhgc
bhgc
五. LINEGURD2200
Rate of Drop(PSIG/MIN) - Interval = 30 Date 05/09/2002 05/10/2002 05/10/2002 05/10/2002 05/10/2002 05/10/2002 05/10/2002 05/10/2002 Time 22:36:03 13:06:41 13:36:41 14:06:41 14:36:41 15:06:41 15:36:41 16:06:41 1 0.012748 0.018294 0 -0.01083 0 0.03643 0.031217 0.04959 2 0.050517 -0.01097 -0.01604 -0.06742 0 0.058116 0.021773 0 3 0.0364 -0.03737 -0.01316 0 0.023606 -0.02637 -0.02827 -0.02309 4 0 0 0.026477 0.025565 0.025503 -0.02587 0 0 5 -0.03063 0.046172 0.028811 -0.02309 -0.02123 -0.02164 0.02742 0.018919
GOV阀门执行机构
GOV阀门执行机构GOV阀门执行机构是指政府机构中负责执行和管理阀门行业相关事务的机构。
阀门作为一种重要的工业设备，用于控制流体介质的流动和压力的调节，广泛应用于石油、化工、电力、冶金、水利等行业，对于维护国家经济安全和社会稳定具有重要意义。
因此，建立和发展具备规范、高效、专业的阀门执行机构对于推动我国阀门行业的发展具有重要意义。
首先，阀门执行机构应建立完善的组织架构和管理体系。
根据阀门行业的特点和需求，设立阀门产业发展部、技术标准与质量监督部、市场监管部、行业协会等不同部门和机构，负责协调、管理和监督阀门行业的各项事务。
同时，建立健全领导班子和专业团队，提高决策效率和专业化水平，推动阀门行业科学发展。
其次，阀门执行机构应制定和完善相关政策和法规。
通过建立制度和规则，明确阀门行业的市场准入规定、产品质量标准、企业管理要求等，提高市场竞争力和企业发展能力。
同时，加强对阀门市场的监管，防范和打击违法行为，维护市场秩序，保障消费者合法权益。
第三，阀门执行机构应加强技术研发和创新能力。
通过加大对阀门科研机构和企业的支持力度，推动技术研发和创新，提高我国阀门产品的技术水平和竞争力。
同时，加强国际合作和交流，吸取国际先进经验和技术，推动我国阀门行业向高端制造业转型升级。
第四，阀门执行机构应加强市场推广和宣传工作。
通过组织行业展览、论坛和培训活动等，促进阀门企业之间的交流与合作，推动行业发展和合作共赢。
同时，加强对阀门产品的市场推广，提高产品知名度和市场份额，拓展国内外市场，推动阀门行业的全球化发展。
第五，阀门执行机构应加强行业监管和服务能力。
通过建立健全市场监管机制，加强对阀门产品的抽检和质量监督，防止低质量和假冒伪劣产品的流入市场。
同时，加强对阀门企业的培训和指导，提高企业的管理水平和服务质量，提升行业整体竞争力。
综上所述，建立和发展具备规范、高效、专业的阀门执行机构对于推动我国阀门行业的发展具有重要意义。
执行机构介绍
驱动能源，能够操作各种类型的阀门。
1、电动多回转式执行机构
电力驱动的多回转式执行机构是最常用、最可靠的执 行机构类型之一。使用单相或三相电动机驱动齿轮或蜗轮 蜗杆最后驱动阀杆螺母，阀杆螺母使阀杆产生运动使阀门 打开或关闭。
多回转式电动执行机构可以快速驱动大尺寸阀门。为 了保护阀门不受损坏，安装在在阀门行程的终点的限位开 关会切断电机电源，同时当安全力矩被超过时，力矩感应 装置也会切断电机电源，位置开关用于指示阀门的开关状 态，安装离合器装置的手轮机构可在电源故障时手动操作 阀门。
1.2执行机构的分类
为了成功的实现过程自动化，最重要的 是要确保阀门自身能够满足过程及管道内 介质的特殊要求。通常生产过程和工艺介 质能够决定阀门的种类，阀芯的类型以及 阀内件和阀门的结构和材料。
阀门选择好后接下来就要考虑自动化 的要求即执行机构的选择。可以简单的按 两种基本的阀门操作类型来考虑执行机构。
流体源种类很多，首先可以是不同的介质如：压缩空 气、氮气、天然气、液压流体等，其次它们可以具备各种 压力，第三执行机构具有各种尺寸以提供输出力活力矩。
2、阀门类型
当选择阀门用执行机构时，必须要知 道阀门的种类，这样才可以选择正确的执 行机构类型。有些阀门需要多回转驱动， 有些需要单回转驱动，有些需要往复式驱 动，它们影响了执行机构类型的选择。
这种类型执行机构的主要优点是所有部件都安装在一 个壳体内，在这个防水、防尘、防爆的外壳内集成了所有 基本及先进的功能。主要缺点是，当电源故障时，阀门只 能保持在原位，只有使用备用电源系统，阀门才能实现故 障安全位置（故障开或故障关）
2.电动单回转式执行机构
这种执行机构类似于电动多回转执行 机构，主要差别是执行机构最终输出的是 1/4转记90度的运动。新一代电动单回转式 执行机构结合了大部分多回转执行机构的 复杂功能，例如：使用非进入式用户友好 的操作界面实现参数设定与诊断功能。
二阶段阀门执行机构
二阶段阀门执行机构好嘞，今天咱们聊聊二阶段阀门执行机构，这个名字听上去挺复杂的，但别担心，咱们用最简单的语言来捋一捋。
说到阀门，你可能会想到水龙头、排气阀或者油门，这些都是阀门的亲戚。
而二阶段阀门执行机构，就是在这些阀门的背后默默工作的小伙伴，负责开关、调节流量。
想象一下，像是在给它们操控遥控器，一按按钮，它们就开始忙活起来。
嘿，听着是不是有点儿炫酷？这玩意儿可不是单靠一个按钮就能解决的。
它得有个好搭档，就是气源或者电源，提供动力。
然后，执行机构就像个勤快的小工人，接收到信号后，哗哗啦啦地就开始运作。
咱们可以想象，像是在舞台上，二阶段阀门执行机构就是那个顶着聚光灯的演员，而阀门就是它的道具，配合得天衣无缝。
这其中的默契，简直是相辅相成。
没有阀门的好演技，执行机构也无法大展拳脚。
咱们再来聊聊它的“二阶段”。
其实这玩意儿就是分成两个步骤来工作的。
第一步，它得先打开阀门，接着再进行细致的调节。
就像你做菜，先把锅加热，再慢慢放调料，最后才能煮出一锅美味的汤。
二阶段的工作流程，让整个过程变得更加平稳，避免了一些不必要的麻烦。
想想看，要是调节不当，可能会像放炮一样，结果可想而知，绝对让人心惊胆战。
这个小家伙在很多地方都能见到，水厂、化工厂、甚至是咱们日常生活中的供水系统，都是它的身影。
它默默地保证着水流的畅通，控制着液体的流动，真是个“隐形英雄”。
想象一下，你在家里洗澡，水龙头一开，水流汩汩而出，背后可是有多少个执行机构在默默奉献，真是让人感慨啊。
要是没它们，洗个澡可能就成了一场噩梦，水流要么太小，要么就像喷泉一样，完全没法儿掌控。
说到这里，咱们也得提提这个家伙的耐用性。
一般来说，它们都是经过严格的测试，能够承受高压、高温等极端环境。
就像一位训练有素的运动员，风雨无阻。
日复一日，年复一年，它们在各个角落辛勤工作，给咱们的生活带来便利。
你能想象没有它们的日子吗？那可真是要倒霉到家了，水流不畅、液体泄漏，麻烦事一箩筐。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.执行机构选择的主要考虑因素：
执行机构选择的主要考虑因素是：①可靠性；②经济性；③动作平稳、足够的输出力矩；④结构简单、维护方便。
2.电动执行机构与气动执行机构的选择比较
（1）气动执行机构简单可靠；老式电动执行机构可靠性差是它过去的一贯弱点，然而在90 年代电子式执行机构的发展彻底解决了这一问题，可以在5~10年内免维修，它的可靠性甚至超过了气动执行机构。
（2）驱动源气动执行机构的最大不足就是需别设置气源站，增加了费用；电动阀的驱动源随地可取。
（3）价格方面气动执行机构必须附加阀门定位器，再加上气源，其费用与电动阀不相上下（进口电气阀门定位器与进口电子式执行机构价格相当；国产定位器与国产电动执行器不相上下）。
（4）推力和刚度：两者相当。
（5）防火防爆：“气动执行机构+ 电气阀门定位器”略好于电动执行机构。
3.推荐意见
（1）在可能的情况下，建议选用进口电子式执行机构配国产阀，以用于国产化场合、新建项目等。
（2）薄膜执行机构虽存在推力不够、刚度小、尺寸大的缺陷，但其结构简单，所以，目前仍是使用最多的执行机构。
但这里我们强调的是最好选用ZHA 、ZHB 型的精小型薄膜执行机构去代替ZMA 、ZMB 型的老式薄膜执行机构，以获得更轻的重量、更小的尺寸和大的输出力。
（3）活塞执行机构选择注意方面：
①气动薄膜执行机构推力不够时，选用活塞执行机构来提高输出力；对大压差的调节阀（如中压蒸汽切断），当DN≥200 时，甚至要选双层活塞执行机构；
②对普通调节阀，还可选用活塞执行机构去代替薄膜执行机构，使执行机构的尺寸大大减小，就此观点而言，气动活塞调节阀使用会更多；
③对角行程类调节阀，其角行程执行机构，典型的结构是双活齿轮齿条转动式。
值得强调的是，传统的“直行程活塞执行机构+ 角铁+ 曲柄连杆”方式。
2、电动执行机构和气动执行机构的比较
过载能力和使用寿命：电动执行器只能用于间断性操作，因此不适用于持续的闭环操作。
而气动执行器具有抗过载能力且在其整个使用寿命中是免维护的。
不需要换油也不需要其它润滑。
其标准使用寿命多达一百万次开关循环，所以气动执行器比其它阀执行器优越。
安全：气动执行器可用于有潜在爆炸危险的场合，特别是碰到下列情况：需要防爆阀(如带合适线圈的Namur阀)；阀或阀岛需安装在爆炸区域外，在爆炸区域使用的气动执行器要通过气管驱动；电动执行器不易在有潜在爆炸危险的场合中使用且成本高。
抗过载能力：在需要增加扭矩或对作用力有特殊要求的情况下，电动执行器将很快地达到扭矩极限。
尤其是在不定期开启或长时间关闭阀执行器的情况下，气动执行器抗过载能力的优点就显而易见了，因为沉积物或烧结物会加大起动扭矩。
使用气动元件，可以很容易地增加工作压力以及作用力或扭矩。
经济性：在水和污水处理技术中大多数阀执行器都是以开/关的模式进行操作或者甚至设计成手动操作形式，因此气动元件开创了合理化的重要前景。
与气动执行器相比，如果使用电动执行器，则监测功能如过温监测、扭矩监测、转换频率、维修保养周期都必须设计在控制和测试系统中，这就导致了大量的线路输入和输出。
除了终端位置感测和气源处理，气动执行器不需要任何监测和控制功能。
气动执行器成本很低，所以更加应该使手动阀执行器自动化。
装配简单：气动技术非常简单。
可以很容易地实现气动执行器在阀驱动头上的安装以及气源处理装置的连接和驱动，另外气动执行器的免维护设计确保了方便易用的即装即运行。
坚固的设计：气动元件具有较高的抗振性，坚固、耐用－一般不会损坏。
即使很高的温度也不会损坏耐腐蚀元件。
电动执行器由大量的元件组成，相对而言，比较容易损坏。
技术：直线执行器直接作用在关闭装置上，而摆动执行器只需一个活塞和一根驱动轴就可将“直线压缩空气力”转换为摆动。
使用气动执行器也可很容易地实现缓慢运动，如通过使用简单且成本较低的流量控制元件可实现缓慢运动。
电动执行器在将供给的能量转换为运动时，要发生很大的能量损失。
首先是由于电马达将大部分能量转换为热量，其次是由于使用了齿轮箱分散安装：在需要很大安装空间或需要实现安全功能的情况下，分散配置中间储气罐或安装多个小型压缩机可替代在中心高度集中安装的压缩机，以确保经济可靠的气源。
液动与电动和气动相比：
液动执行机构：当需要异常的抗偏离能力和高的推力以及快的形成速度时，我们往往选用液动或电液执行机构。
因为液体的不可压缩性，采用液动执行器的优点就是较优的抗偏离能力，这对于调节工况是很重要的，因为当调节元件接近阀座时节流工况是不稳定的，越是压差大，这种情况越厉害。
另外，液动执行机构运行起来非常平稳，响应快，所以能实现高精度的控制。
电液动执行机构是将电机、油泵、电液伺服阀集成于一体，只要接入电源和控制信号即可工作，而液动执行器和气缸相近，只是比气缸能耐更高的压力，它的工作需要外部的液压系统，工厂中需要配备液压站和输油管路，相比之下，还是电液执行器更方便一些。
液动执行机构的主要缺点就是造价昂贵，体检庞大笨重，特别复杂和需要专门工程，所以大多数都用在一些诸如电厂、石化等比较特殊的场合。
液动与电动和气动相比：
气动执行机构：现今大多数工控场合所用执行器都是气动执行机构，因为用气源做动力，相较之下，比电动和液动要经济实惠，且结构简单，易于掌握和维护。
由维护观点来看，气动执行机构比其它类型的执行机构易于操作和校定，在现场也可以很容易实现正反左右。
