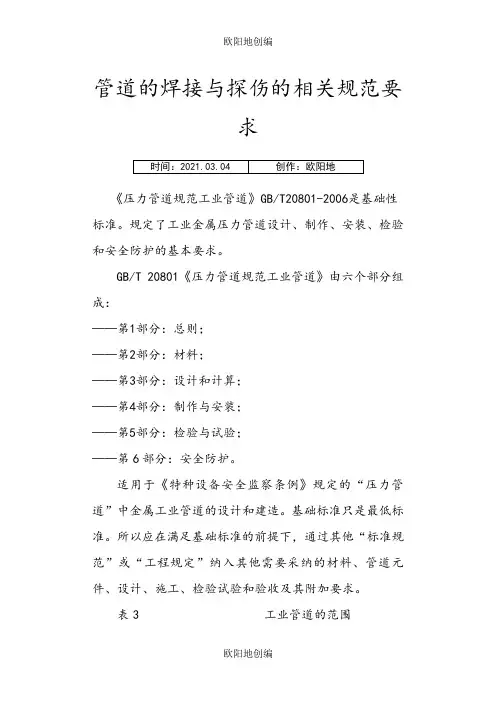

管道的焊接与探伤的相关规范要求

管道的焊接与探伤的相关规范要求《压力管道规范工业管道》GB/T20801-2006是基础性标准。规定了工业金属压力管道设计、制作、安装、检验和安全防护的基本要求。

GB/T 20801《压力管道规范工业管道》由六个部分组成：

――第1部分：总则；

――第2部分：材料；

――第3部分：设计和计算；

――第4部分：制作与安装；

-- 第5部分：检验与试验；

——第6部分：安全防护。

适用于《特种设备安全监察条例》规定的“压力管道”中金属工业管道的设计和建造。基础标准只是最低标准。所以应在满足基础标准的前提下，通过其

他“标准规范”或“工程规定”纳入其他需要采纳的材料、管道元件、设计、施工、检验试验和验收及其附加要求。

表3 工业管道的范围

GB/T20801-2006对焊接与探伤都作了全面的、基础性规定

GB/T20801.4-2006压力管道规范一工业管道第4部分：制作与安装对焊接作了基础性规定

7焊接

7.1焊接工艺评定和焊工技能评定

7.2焊接材料

7.3焊接环境

7.4焊前准备

7.5焊接的基本要求

7.6焊缝设置

等作了详细可操作的规定。

TSG D0001-2009《压力管道安全技术监察规程-工业管道》第六十七条对应当采用氩弧焊焊接的金属管道作了规定，

GC1级管道的单面对接焊接接头，设计温度低于或者等于-20°C的管道，淬硬倾

向较大的合金钢管道，不锈钢以及有色金属管道应当采用氩弧焊进行根部焊接，且表面不得有电弧擦伤。

GB/T20801.5-2006压力管道规范一工业管道第5部分检验与试验对检验与试验作了基础性规定

6.1.1 一般规定a）压力管道的检查等级分为I、U、M、W、V五个等级，其

中I级最高，V级最低；

6.1.2按管道级别和剧烈循环工况确定管道检查等级：

a）GC3级管道的检查等级应不低于V级；

b）GC2级管道的检查等级应不低于W级；

c）GC1级管道的检查等级应不低于U级；

d）剧烈循环工况管道的检查等级应不低于I级。

6.1.3按材料类别和公称压力确定管道检查等级：

a）除GC3级管道外，公称压力不大于PN50的碳钢管道（本规范无冲击试验要求）的检查等级应不低于W级；

b）除GC3级管道外，下列管道的检查等级应不低于川级：

1）公称压力不大于PN50的碳钢（本规范要求冲击试验）管道；

2）公称压力不大于PN110的奥氏体不锈钢管道。

c）下列管道的检查等级应不低于U级：

1）公称压力大于PN50的碳钢（本规范要求冲击试验）管道；

2）公称压力大于PN110的奥氏体不锈钢管道；

3）低温含镍钢、铬钼合金钢、双相不锈钢、铝及铝合金管道；

d）下列管道的检查等级应不低于I级：

1）钛及钛合金、镍及镍基合金、高铬镍钼奥氏体不锈钢管道；

2）公称压力大于PN160的管道。

表5-1检查等级、方法和比例

注1:根据业主或工程设计要求，可采用较严格检查等级代替较低检查等级；注2:角焊缝包括承插焊和密封焊以及平焊法兰、支管补强和支架的连接焊缝;

注3:支管连接焊缝包括支管和翻边接头的受压焊缝；

注4:对碳钢、不锈钢及铝合金无此要求；

注5:适用于》DN100的

GB50517-2010 石油化工金属管道工程施工质量验收规范

9.3焊接接头的无损检测

9.3.1管道焊接接头无损检测除设计文件另有规定外，厚度小于或等于30mr的焊缝应采用射线检测，厚度大于30mm的焊缝可采用超声检测，检测数量与验收标准应按表9.3.1规定进行，并应符合下列规定：

1射线检测的技术等级应为AB级；

2超声检测的技术等级应为B级。

检查方法：核查管道单线图和无损检测报告。

GB50517-2010石油化工金属管道工程施工质量验收规范条文说明

GB5018—2011工业金属管道工程施工质量验收规范

8.2焊缝射线检测和超声波检测

3检验数量：应符合设计文件和下列规定：

1)管道焊缝无损检测的检验比例应符合表8.2.1的规定。

例外：GB50231-2009机械设备安装工程施工及验收规范中无损检测的比例有3个：“ 5%、“ 15% 、“ 100% o

6.2.6焊缝的无损检测,应符合下列规定：

1焊缝外观质量，应符合本规范第6.2.5条的规定；

2无损检测的抽检数量和焊缝质量，应符合设计或随机技术文件的规定；无规定

时，应符合表626的规定；

注：表中的川级、H级、I级为现行国家标准《金属熔化焊接接头射线照相》GB/T3323规

定的焊缝质量等级.

3按规定抽查的无损检测不合格时，应加倍抽查该焊工的焊缝数量，当仍不合格时，应对其全部焊缝进行无损检测。

GB/T20801.5-2006压力管道规范—工业管道

6.3.3局部无损检测的焊接接头位置及检查点应由建设单位或检验机构的检验人员选择或批准。

目前大多数建设单位委托工程监理确定局部无损检测的焊接接头位置及检查点，习惯称拍片点口。

GB 50517—2010石油化工金属管道工程施工质量验收规范9.3.5 管道焊接接头按比例抽样检查时，应按下列原则选定焊接接头：

1焊接接头固定口检测不应少于检测数量的40%

2应覆盖施焊的每名焊工；

3按比例均衡各管道编号分配检测数量；

4交叉焊缝部位应包括检查长度不小于38mr1的相邻焊缝。
