图文讲解光纤熔接全过程，弱电人不学也要看看1光纤熔接需用到的工具2将光纤穿过光纤收容箱或光纤配线架3光纤熔接的准备工作步骤1：剥光纤加固钢丝（约剥1米长）步骤2：步骤3：步骤4：剥光纤外皮（约剥1米长），用纸将油脂擦拭干净步骤5：剥光纤金属保护层（用美工刀轻刻）步骤6：轻拆光纤让金属保护层断裂（弯曲角度不能大于45度）步骤7：用美工刀在四周轻刻，不要太用力以免损伤光纤步骤8：轻拆光纤让塑胶保护管断裂（弯曲角度不能大于45度）步骤9：步骤10：用较好纸巾或脱脂棉花沾酒精步骤11：清洁每一小根光纤步骤12：套光纤热缩套管下图是光纤热缩套管步骤13：剥光纤绝缘层步骤14：用沾酒精纸巾将光纤擦试干净步骤15：用光纤切割器斩切光纤（斩切长度要适中）步骤16：将斩好的光纤放到光纤熔接机的一侧（如下图最好）步骤17：固定好光纤步骤18：光纤跳线的加工，居中剪断开做成尾纤（图略）步骤19 ：剥开尾纤的外保护层，并用剪刀剪断石棉保护层步骤20：剥好的尾纤内绝缘层与外保护层之间长度至少20cm步骤21：用沾酒精纸巾将光纤擦试干净步骤22：用光纤切割器斩切尾纤（斩切长度要适中）步骤23：将斩好的尾纤放到光纤熔接机的另一侧（两光纤尽量对齐）步骤24：固定光纤跳线步骤25：按“SET”键开始熔接光纤步骤26：光纤X、Y 轴自动调节步骤27：熔接结束观察损耗值若熔接不成功会告知塬因步骤28：用光纤热缩套管完全套住剥掉绝绿层部份（剥光纤时要控制好长度）步骤29：将套好热缩套管的光纤放到加热器中步骤30：按“HEAT”键加热步骤31：取出已加热好的光纤（以上述项是焊一芯光纤步骤，重复至其他熔接完成）步骤32：熔接好的光纤经过加热使热缩管缩紧好（使之可以保护熔接点），冷却后成组将热缩管整齐装入光纤配线架上的盘线板内步骤33：将热缩管整齐装入光纤配线架上的盘线板内后，将多余光纤盘好并用封箱胶纸固定在配线架盒内步骤34：光纤固定好盘光纤完成并将光纤接头接入光纤耦合器步骤35：光纤配线架安装完成后开始跳纤给设备使用光纤熔接是一个熟能生巧的工作，并不是看别人熔接一次两次就能掌握的，只有你拥有相应的设备经过专业的培训后才能更快速更准确有质量保障的熔接光纤。
光纤熔接技能培训课件(共142张PPT)
7.连接和检测
A、光缆的连接：
方法主要有永久性连接、应急连接、活动连接。
a.永久性光纤连接（又叫热熔）： 这种连接是用放电的方法将连根光纤的连接点熔化并连接在一起。一般
用在长途接续、永久或半永久固定连接。其主要特点是连接衰减在所有的 连接方法中最低，典型值为0.01~0.03dB/点。但连接时，需要专用设备（熔 接机）和专业人员进行操作，而且 连接点也需要专用容器保护起来。
不垂直，端面不平，对接心径不匹配和熔接质量差等。
5.光纤通信的优点
通信容量大 中继距离长
保密性能好
资源丰富
光纤重量轻、体积小
通信容量大
从理论上讲，一根仅有头发丝粗细的光纤可以同时传
输1000 亿个话路。虽然目前远远未达到如此高的传输容 量，但用一根光纤同时传输24 万个话路的试验已经取 得成功，它比传统的明线、同轴电缆、微波等要高出 几十乃至上千倍以上。一根光纤的传输容量如此巨大 ，而一根光缆中可以包括几十根甚至上千根光纤，如 果再加上波分复用技术把一根光纤当作几根、几十根 光纤使用，其通信容量之大就更加惊人了。
3、光缆有防潮措施。
这对具有长波长窗口的光纤非常重要， 因为系统内部受潮后，在1.31μm波长处的 衰减值将增大。防潮的方法有防水软膏、 防水带（粉）和充气维护法。采用防水软 膏时，防水效果较好，但连接时防水软膏 的清除比较困难。采用防水带（粉）时， 利用了防水带（粉）遇水膨胀的原理，防 水效果较好，也不存在连接时防水材料清 除困难的问题。采用充气维护法时，因光 缆结构紧密气阻较大，故此种光缆内应有 充气导管，目前已很少采用。
RJ-11接口 RJ-11接口就是我们平时所说的 线接口。RJ-11是用于西部电子公司
（Western Electric）开发的接插件的通用名称。其外形定义为6针的连接器 件。原名为WExW，这里的x表示“活性”，触点或者打线针。例如， WE6W 有全部6个触点，编号1到6, WE4W 界面只使用4针，最外面的两个触点(1和 6) 不用，WE2W 只使用中间两针（即 线接口用）。
光缆熔接技术介绍ppt课件
纤芯分配图
纤芯分配图应包括: 1.局端站名 2.光缆芯数 3.光缆纤芯分配情况: 纤芯分配图绘制以简单名了为原则， 能用一根线表达多芯时，因以一根线 表达。
单盘测试记录
1.单盘测试记录应在光缆到货后就进行 检测，测试时应先准备好单盘测试记 录空表格，现场测试，现场填写记录， 现场签字认可。（测试前应通知监理 或随工到场) 2.测试时应记录好光缆型号、盘号、缆 长、 折射率等信息。( 其体觅附表厂 测试时应注意调整测试折射率与光缆 盘折射率一致，以免造成测试误差。
3.3手动测试设置
3.4 实时方式:
实时方式是对曲线不断的扫描刷新，由于曲线在不 断的跳动和变化，所以较少使用。 3.5反射、非反射:
事件是光纤中引起轨迹从直线偏移的变动。可以分析 为反射或非反射。 3.5.1 反射事件:当一些脉冲能量被反射，例如在连接器上， 反射事件发生。反射事件在轨迹中产生尖峰信号(有一个 急剧的上升和下降) 3.5.2 非反射事件在光纤中有一些损耗但没有光反射的部 分发生。非反射事件在轨迹上产生一个倾角。通常为熔 接接头。 OTDR判断被测试光纤中反射事件的门限值。在测试过程 中，凡有超过该值的反射点即称为事件点。
2.光纤剥线钳(米勒钳)
光纤剥纤钳是用于去除光纤表层的涂覆层。
3.光纤切割刀
光纤切割刀用于切割像头发一样细的石英玻璃光 纤，切好的光纤末端经数百倍放大后观察仍是平 整的，才可以用于放电熔接。
4.OTDR(光时域反射仪)
用于光缆线路的维护、施工之中，可进行光纤长 度、光纤的传输衰减、接头衰减和故障定位等的 测量。
1.5.仔细观察光纤剥除部分的涂覆层是否全部剥 除，若有残留应重剥。 一般剥除30-40mm的涂覆层。 1.6.使用无水乙醇将光纤擦拭干净，听到嗤嗤声 音表示干净。 1.7.切割光纤时，对0.25mm ( 外涂层)光纤，切 割长度为8mm~ 16mm,对0.9mm (外涂层)光纤 切割长度只能是16mm。保证切割刀的清洁，切 割好后，注意防尘和禁止碰到任何物体。
光纤熔接技术介绍共32页
51、 天 下 之 事 常成 于困约 ，而败 于奢靡 。——陆 游 52、 生 命 不 等 于是呼 吸，生 命是活 动。——卢 梭
பைடு நூலகம்53、 伟 大 的 事 业，需 要决心 ，能力 ，组织 和责任 感。 ——易 卜 生 54、 唯 书 籍 不 朽。——乔 特
55、 为 中 华 之 崛起而 读书。 ——周 恩来
光纤熔接技术介绍
11、战争满足了，或曾经满足过人的 好斗的 本能， 但它同 时还满 足了人 对掠夺 ，破坏 以及残 酷的纪 律和专 制力的 欲望。 ——查·埃利奥 特 12、不应把纪律仅仅看成教育的手段 。纪律 是教育 过程的 结果， 首先是 学生集 体表现 在一切 生活领 域—— 生产、 日常生 活、学 校、文 化等领 域中努 力的结 果。— —马卡 连柯(名 言网)
13、遵守纪律的风气的培养，只有领 导者本 身在这 方面以 身作则 才能收 到成效 。—— 马卡连 柯 14、劳动者的组织性、纪律性、坚毅 精神以 及同全 世界劳 动者的 团结一 致，是 取得最 后胜利 的保证 。—— 列宁 摘自名言网
15、机会是不守纪律的。——雨果
谢谢！
光纤熔接过程图解之欧阳道创编
光纤熔接过程图解时间：2021.03.06 创作：欧阳道第一步：准备工作光纤熔接工作不仅需要专业的熔接工具还需要很多普通的工具辅助完成这项任务，如剪刀，竖刀等。
（如下图）光纤热缩套管光纤熔接器第二步：安装工作一般我们都是通过光纤收容箱（如下图）来固定光纤的，将户外接来的用黑色保护外皮包裹的光纤从收容箱的后方接口放入光纤收容箱中。
在光纤收容箱中将光纤环绕并固定好防止日常使用松动。
光纤收容箱第三步：去皮工作首先将黑色光纤外表去皮，如下图开剥光缆，长度约1.5米，铠甲层预留25mm，中心加强钢丝绳预留70mm。
去黑皮接着使用美工刀将光纤内的保护层去掉。
（如下图）要特别注意的是由于光纤线芯是用玻璃丝制作的，很容易被弄断，一旦弄断就不能正常传输数据了。
光纤一览第四步：清洁工作不管我们在去皮工作中多小心也不能保证玻璃丝没有一点污染，因此在熔接工作开始之前我们必须对玻璃丝进行清洁。
比较普遍的方法就是用纸巾沾上酒精，然后擦拭清洁每一小根光纤。
（如下图）清洁光纤第五步：套接工作清洁完毕后我们要给需要熔接的两根光纤各自套上光纤热缩套管，（如下图）光纤热缩套管主要用于在玻璃丝对接好后套在连接处，经过加热形成新的保护层。
光纤套接第六步：熔接工作光纖線垂直切割器—融接前要確保兩端成垂直面以達到最佳傳輸品質垂直切割切割器将两端剥去外皮露出玻璃丝的光纤放置在光纤熔接器中。
（如下图）熔接准备然后将玻璃丝固定，按SET键开始熔接。
（如下图）可以从光纤熔接器的显示屏中可以看到两端玻璃丝的对接情况，如果对的不是太歪的话仪器会自动调节对正，当然我们也可以通过按钮X，Y手动调节位置。
等待几秒钟后就完成了光纤的熔接工作。
熔接工作熔接完成–誤差 0.00dB第七步：包装工作熔接完的光纤玻璃丝还露在外头，很容易折断。
这时候就可以使用刚刚套上的光纤热缩套管进行固定了。
将套好光纤热缩套管的光纤放到加热器中按“HEAT”键开始加热，（如下图）过10秒钟后就可以拿出来了，至此完成了一个线芯的熔接工作。

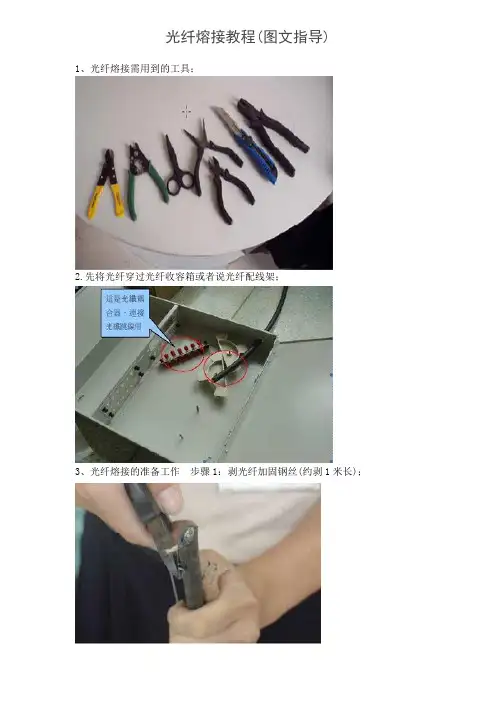

光纤熔接教程课件
光纤熔接教程(图文指导)1、光纤熔接需用到的工具；2.先将光纤穿过光纤收容箱或者说光纤配线架；3、光纤熔接的准备工作步骤1：剥光纤加固钢丝(约剥1米长)；步骤2：步骤3：步骤4：剥光纤外皮(约剥1米长)，用卫生纸将油脂擦拭干净。
步骤5：剥光纤金属保护层(用美工刀轻刻)步骤6：轻拆光纤让金属保护层断裂(注弯曲角度不能大于45度)步骤7：(用美工刀在四周轻刻，不要太用力以免损伤光纤。
)步骤8：轻拆光纤让塑胶保护管断裂(注弯曲角度不能大于45度)步骤9：步骤10：用较好纸巾或脱脂棉花沾酒精步骤11：清洁每一小根光纤步骤12：套光纤热缩套管下图是光纤热缩套管步骤13：剥光纤绝缘层步骤14：用沾酒精纸巾将光纤擦试干净步骤15：用光纤切割器斩切光纤(斩切长度要适中)步骤16：将斩好的光纤放到光纤熔接机的一侧(如下图最好)步骤17：固定好光纤步骤18、光纤跳线的加工，居中剪断开做成尾纤。
步骤19 剥开尾纤的外保护层，并用剪刀剪断石棉保护层步骤20：剥好的尾纤内绝缘层与外保护层之间长度至少20cm步骤21：用沾酒精纸巾将光纤擦试干净步骤22：用光纤切割器斩切尾纤(斩切长度要适中)步骤23：将斩好的尾纤放到光纤熔接机的另一侧(注：两光纤尽量对齐)步骤24：固定光纤跳线步骤25：按“SET”键开始熔接光纤步骤26：光纤X、Y 轴自动调节步骤27：熔接结束观察损耗值若熔接不成功会告知塬因步骤28：用光纤热缩套管完全套住剥掉绝绿层部份(剥光纤时要控制好长度)步骤29：将套好热缩套管的光纤放到加热器中步骤30：按“HEAT”键加热步骤31：取出已加热好的光纤以上述项是焊一芯光纤步骤，重复至其他熔接完成。
步骤32：熔接好的光纤经过加热使热缩管缩紧好（使之可以保护熔接点），冷却后成组将热缩管整齐装入光纤配线架上的盘线板内步骤33：将热缩管整齐装入光纤配线架上的盘线板内后，将多余光纤盘好并用封箱胶纸固定在配线架盒内步骤34：光纤固定好盘光纤完成并将光纤接头接入光纤耦合器步骤36：光纤配线架安装完成后开始跳纤给设备使用光纤熔接是一个熟能生巧的工作，并不是看别人熔接一次两次就能掌握的，只有你拥有相应的设备经过专业的培训后才能更快速更准确有质量保障的熔接光纤。
光纤熔接技术介绍ppt课件
机是否被灰尘污染,并检查电极氧化状况,
若均无问题,则应适当提高熔接电流
精选
16
2.3盘纤
▪ 盘纤是一门技术,也是一门艺术。科学的盘纤方法, 可使光纤布局合理、附加损耗小、经得住时间和 恶劣环境的考验,且可避免挤压造成的断纤现象
▪ 盘纤的方法:
▪ (1)先中间后两边,即先将热缩后的套管逐个放置 于固定槽中,然后处理两侧余纤。
▪ 使用前应在熔接环境中放置至少15 mi据当时的气压、温度、湿度等环境 情况,重新设置熔接机的放电电压及电位置, 以及调整V型槽驱动器复位等,使熔接机自 动调整到满足现场实际的放电条件上工作。
精选
15
▪ 在施工中采用的是高精度全自动熔接机,
▪ (2)以一端开始盘纤,即从一侧的光纤盘起,固定热 缩管,然后处理另一侧余纤。
▪ (3)根据实际情况,采用多种图形盘纤,按余纤的长
度和预留空间大小,灵活地采用圆、椭圆、 等多
种图形盘纤,最大限度利用预留盘空间。
精选
17
3光纤接续点损耗的测量
▪ 方法一：熔接接头损耗评估 ▪ 熔接机自带接续头损耗评估，会直接显示
目前 主流
全自动熔接机，在计算机控制下进行全环节操作过程，
处在研究阶段，目前没得到推广使用
精选
8
光纤切割刀
目前RMB3000左右
刀片
精选
9
其它工具
光纤剥皮钳
热缩管
光缆综合开剥刀
精选
10
2光纤熔接步骤
▪ 2.1光纤端面的制备 ▪ 光纤端面的制备包括剥覆、清洁和切割3个
环节。 ▪ 合格的光纤端面是熔接必要条件,端面质量
直接影响到熔接质量,所以在整个制备光纤 过程中,切割也自然成了极其重要的一个环 节,最为关键的一道工序。
光纤熔接施工技术幻灯片课件
二、光缆工程常用工具
光纤工具箱清单
二、光纤熔接技术
1、光纤熔接实物展示
二、光纤熔接技术
2、光纤熔接原理
3、光纤熔接实训操作方法
3、光纤熔接实训操作方法
四、光缆施工技术
请按照 GB50311-2007《综合布线系统工程设计规范》 GB50312-2007《综合布线系统工程设计规范》
为了方便实训室的工具管理，专门设计了适合综合布线工程现场使用的工具箱,包括了工 程常用基本工具。工具箱采用圆弧型材和铝板外壳，内部设置有专门的成型内衬,固定工具,每个 工具零件都有对应的金属铭牌标注。
产品型号：KYGJX-31 产品规格：长435毫米，高125毫米，宽275毫米。 产品功能：圆弧型材，铝板外壳，成型内衬，
一、光缆工程常用材料 二、光缆工程常用工具 三、光纤熔接实训操作方法 四、光缆施工敷设技术
一、光缆工程常用材料
1、光缆材料：
一、光缆工程常用材料
1、光缆材料： 室外光缆
一、光缆工程常用材料
1、光缆材料： 室内光缆
一、光缆工程常用材料
1、光缆材料： 组合光缆
一、光缆工程常用材料
2、光缆跳线：
2010年教育部教职成司函[2010]59号文件指定的《网络综合布线技术》国赛产品，适 合2010年国赛新增的光纤熔接和测试项目。
产品型号：KYRJ-369
二、光缆工光纤工具箱（选拔赛、集训、国赛每队1台）
2010年教育部教职成司函[2010]59号文件指定的《网络综合布线技术》国赛产品，适合 2010年国赛新增的光纤熔接和测试项目。
E2000光纤跳线
12芯束状光纤跳线
3、组合跳线：
ST—ST ST—SC ST-FC SC—SC SC---ST SC--FC
光纤熔接过程图解
光纤熔接过程图解第一步：准备工作光纤熔接工作不仅需要专业的熔接工具还需要很多普通的工具辅助完成这项任务，如剪刀，竖刀等。
（如下图）光纤热缩套管光纤熔接器第二步：安装工作一般我们都是通过光纤收容箱（如下图）来固定光纤的，将户外接来的用黑色保护外皮包裹的光纤从收容箱的后方接口放入光纤收容箱中。
在光纤收容箱中将光纤环绕并固定好防止日常使用松动。
光纤收容箱第三步：去皮工作首先将黑色光纤外表去皮，如下图开剥光缆，长度约1.5米，铠甲层预留25mm，中心加强钢丝绳预留70mm。
去黑皮接着使用美工刀将光纤内的保护层去掉。
（如下图）要特别注意的是由于光纤线芯是用玻璃丝制作的，很容易被弄断，一旦弄断就不能正常传输数据了。
光纤一览第四步：清洁工作不管我们在去皮工作中多小心也不能保证玻璃丝没有一点污染，因此在熔接工作开始之前我们必须对玻璃丝进行清洁。
比较普遍的方法就是用纸巾沾上酒精，然后擦拭清洁每一小根光纤。
（如下图）清洁光纤第五步：套接工作清洁完毕后我们要给需要熔接的两根光纤各自套上光纤热缩套管，（如下图）光纤热缩套管主要用于在玻璃丝对接好后套在连接处，经过加热形成新的保护层。
光纤套接第六步：熔接工作光纖線垂直切割器—融接前要確保兩端成垂直面以達到最佳傳輸品質垂直切割切割器将两端剥去外皮露出玻璃丝的光纤放置在光纤熔接器中。
（如下图）熔接准备然后将玻璃丝固定，按SET键开始熔接。
（如下图）可以从光纤熔接器的显示屏中可以看到两端玻璃丝的对接情况，如果对的不是太歪的话仪器会自动调节对正，当然我们也可以通过按钮X，Y手动调节位置。
等待几秒钟后就完成了光纤的熔接工作。
熔接工作熔接完成–誤差0.00dB第七步：包装工作熔接完的光纤玻璃丝还露在外头，很容易折断。
这时候就可以使用刚刚套上的光纤热缩套管进行固定了。
将套好光纤热缩套管的光纤放到加热器中按“HEAT”键开始加热，（如下图）过10秒钟后就可以拿出来了，至此完成了一个线芯的熔接工作。
光纤熔接过程图解讲解学习
光纤熔接过程图解光纤熔接过程图解第一步：准备工作光纤熔接工作不仅需要专业的熔接工具还需要很多普通的工具辅助完成这项任务，如剪刀，竖刀等。
（如下图）光纤热缩套管光纤熔接器第二步：安装工作一般我们都是通过光纤收容箱（如下图）来固定光纤的，将户外接来的用黑色保护外皮包裹的光纤从收容箱的后方接口放入光纤收容箱中。
在光纤收容箱中将光纤环绕并固定好防止日常使用松动。
光纤收容箱第三步：去皮工作首先将黑色光纤外表去皮，如下图开剥光缆，长度约1.5米，铠甲层预留25mm，中心加强钢丝绳预留70mm。
去黑皮接着使用美工刀将光纤内的保护层去掉。
（如下图）要特别注意的是由于光纤线芯是用玻璃丝制作的，很容易被弄断，一旦弄断就不能正常传输数据了。
光纤一览第四步：清洁工作不管我们在去皮工作中多小心也不能保证玻璃丝没有一点污染，因此在熔接工作开始之前我们必须对玻璃丝进行清洁。
比较普遍的方法就是用纸巾沾上酒精，然后擦拭清洁每一小根光纤。
（如下图）清洁光纤第五步：套接工作清洁完毕后我们要给需要熔接的两根光纤各自套上光纤热缩套管，（如下图）光纤热缩套管主要用于在玻璃丝对接好后套在连接处，经过加热形成新的保护层。
光纤套接第六步：熔接工作光纖線垂直切割器—融接前要確保兩端成垂直面以達到最佳傳輸品質垂直切割切割器将两端剥去外皮露出玻璃丝的光纤放置在光纤熔接器中。
（如下图）熔接准备然后将玻璃丝固定，按SET键开始熔接。
（如下图）可以从光纤熔接器的显示屏中可以看到两端玻璃丝的对接情况，如果对的不是太歪的话仪器会自动调节对正，当然我们也可以通过按钮X，Y手动调节位置。
等待几秒钟后就完成了光纤的熔接工作。
熔接工作熔接完成–誤差 0.00dB第七步：包装工作熔接完的光纤玻璃丝还露在外头，很容易折断。
这时候就可以使用刚刚套上的光纤热缩套管进行固定了。
将套好光纤热缩套管的光纤放到加热器中按“HEAT”键开始加热，（如下图）过10秒钟后就可以拿出来了，至此完成了一个线芯的熔接工作。
光纤熔接过程图解之欧阳治创编
光纤熔接过程图解时间2021.03.10 创作：欧阳治第一步：准备工作光纤熔接工作不仅需要专业的熔接工具还需要很多普通的工具辅助完成这项任务，如剪刀，竖刀等。
（如下图）光纤热缩套管光纤熔接器第二步：安装工作一般我们都是通过光纤收容箱（如下图）来固定光纤的，将户外接来的用黑色保护外皮包裹的光纤从收容箱的后方接口放入光纤收容箱中。
在光纤收容箱中将光纤环绕并固定好防止日常使用松动。
光纤收容箱第三步：去皮工作首先将黑色光纤外表去皮，如下图开剥光缆，长度约1.5米，铠甲层预留25mm，中心加强钢丝绳预留70mm。
去黑皮接着使用美工刀将光纤内的保护层去掉。
（如下图）要特别注意的是由于光纤线芯是用玻璃丝制作的，很容易被弄断，一旦弄断就不能正常传输数据了。
光纤一览第四步：清洁工作不管我们在去皮工作中多小心也不能保证玻璃丝没有一点污染，因此在熔接工作开始之前我们必须对玻璃丝进行清洁。
比较普遍的方法就是用纸巾沾上酒精，然后擦拭清洁每一小根光纤。
（如下图）清洁光纤第五步：套接工作清洁完毕后我们要给需要熔接的两根光纤各自套上光纤热缩套管，（如下图）光纤热缩套管主要用于在玻璃丝对接好后套在连接处，经过加热形成新的保护层。
光纤套接第六步：熔接工作光纖線垂直切割器—融接前要確保兩端成垂直面以達到最佳傳輸品質垂直切割切割器将两端剥去外皮露出玻璃丝的光纤放置在光纤熔接器中。
（如下图）熔接准备然后将玻璃丝固定，按SET键开始熔接。
（如下图）可以从光纤熔接器的显示屏中可以看到两端玻璃丝的对接情况，如果对的不是太歪的话仪器会自动调节对正，当然我们也可以通过按钮X，Y手动调节位置。
等待几秒钟后就完成了光纤的熔接工作。
熔接工作熔接完成–誤差 0.00dB第七步：包装工作熔接完的光纤玻璃丝还露在外头，很容易折断。
这时候就可以使用刚刚套上的光纤热缩套管进行固定了。
将套好光纤热缩套管的光纤放到加热器中按“HEAT”键开始加热，（如下图）过10秒钟后就可以拿出来了，至此完成了一个线芯的熔接工作。
光纤熔接方法
光纤熔接方法1制备光纤光纤：纤芯、涂覆层、包层我们要熔接的是裸纤，就是纤芯用光纤剥线钳剥除一段裸光纤出来，用酒精棉来清洁干净，然后用光纤切割刀来切割，切割长度按照上面参数来确定，切割刀上面有尺寸刻度，注意保持切割的端面保持垂直状态，误差一般是2°以内，1°以内，注意一下，先清洁后切割！加入一句：放置热缩套管，在切割前做完这个动作2、熔接光纤切好后，把光纤放入光纤熔接机内，放的位置：V型槽端面直线与电极棒中心直线中间1/2的地方，大约！然后放好光纤压板，防下压脚（另一侧同），盖上防风盖，按SET键，开始熔接，整个过程需要需要15秒左右的时间（不同熔接机不一样，大同小异），屏幕上出现两个光纤的放大图象，经过调焦、对准一系列的位置、焦距调整动作后开始放电熔接。
熔接完成后，把热缩套管放在需要固定的部位，把光纤的熔接部位防在热缩套管的正中央，一定要放在中间，给他一定的张力，注意不要让光纤弯曲，拉紧，压放入加热槽，盖上盖，按键HEA T，下面指示灯会亮起，持续90秒左右，机器会发出警告加热过程完成，同时指示灯也会不停的闪烁，拿出冷却，这样一个完整的熔接过程就算完成了。
3、整理整理工具，放到指定的位置，收拾垃圾，收拾时候注意碎小的光纤头4、在操作过程常注意的问题（1）、清洁，光纤熔接机的内外，光纤的本身，重要的就是V型槽，光纤压脚等部位。
（2）、切割时，保证切割端面89°±1°，近似垂直，在把切好的光纤放在指定位置的过程中，光纤的端面不要接触任何地方，碰到则需要我们重新清洁、切割：强调先清洁后切割！（3）、放光纤在其位置时，不要太远也不要太近，1/2处，熟练程度！（4）、在熔接的整个过程中，不要打开防风盖（5）、加热热缩套管，过程学名叫接续部位的补强，加热时，光纤熔接部位一定要放在正中间，加一定张力，防止加热过程出现气泡，固定不充分等现象，强调的是加热过程和光纤的熔接过程可以同时进行，加热后拿出时，不要接触加热后的部位，温度很高，避免发生危险。
熔接光纤教程(图文指导)
熔接光纤教程(图文指导)熔接光纤教程(图文指导)熔接光纤教程(图文指导)随着网络的飞速发展，传统的10M，100M速度已经越来越满足不了人们日常学习工作的需要了。
用户迫切希望提高网络速度，1000M是目标，但对于双绞线来说虽然可以使用六类线满足1G的传输需要，但六类线制作起来非常麻烦，而且对两端连接设备要求也很高，各项衰减参数也不能降低要求。
因此目前最有效的突破1G传输速度的介质仍然是光纤。
本文将为读者介绍如何使用工具将断纤尾纤进行熔接，满足实际需求。
1、熔接工作何时进行？大家都应该知道光纤是非常长的，但任何线缆都会遇到长度不合适的问题，光纤也是如此，这时候就需要对光纤进行裁剪了。
并且光纤在户外传输时都是一股的，而连接到局端就需要将里头的线芯分开连接，这时也需要对光纤进行熔接。
因此可以说熔接工作用到的地方还是不少的，使用了光纤就必定会有熔接问题。
2、如何进行光纤的熔接？光纤熔接在以前是一个技术含量很高的工作，以前熔接一个纤芯的工作能拿到500元的报酬，而如今恐怕只有1/10了。
下面我们将一步步的为大家介绍如何将分离的光纤熔接到一起。
不过看完后理论的东西了解很多，真正掌握还需要大家亲自去动手。
第一步：准备工作光纤熔接工作不仅需要专业的熔接工具还需要很多普通的工具辅助完成这项任务，如剪刀，裁纸刀等。
（如下图）第二步：安装工作一般我们都是通过光纤收容箱（如下图）来固定光纤的，将户外接来的用黑色保护外皮包裹的光纤从收容箱的后方接口放入光纤收容箱中。
在光纤收容箱中将光纤环绕并固定好防止日常使用松动。
第三步：安装工作接着使用美工刀将光纤内的保护层去掉。
（如下图）要特别注意的是由于光纤线芯是用玻璃丝制作的，很容易被弄断，一旦弄断就不能正常传输数据了。
第四步：清洁工作不管我们在去皮工作中多小心也不能保证玻璃丝没有一点污染，因此在熔接工作开始之前我们必须对玻璃丝进行清洁。
比较普遍的方法就是用纸巾沾上酒精，然后擦拭清洁每一小根光纤。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
光纤传输具有传输频带宽、通信容量大、损耗低、不受电磁干扰、光缆直径小、重量轻、原材料来源丰富等优点，因而正成为新的传输媒介。
光在光纤中传输时会产生损耗，这种损耗主要是由光纤自身的传输损耗和光纤接头处的熔接损耗组成。
光缆一经定购，其光纤自身的传输损耗也基本确定，而光纤接头处的熔接损耗则与光纤的本身及现场施工有关。
努力降低光纤接头处的熔接损耗，则可增大光纤中继放大传输距离和提高光纤链路的衰减裕量。
一、影响光纤熔接损耗的主要因素
影响光纤熔接损耗的因素较多，大体可分为光纤本征因素和非本征因素两类。
1．光纤本征因素是指光纤自身因素，主要有四点。
（1）光纤模场直径不一致；
（2）两根光纤芯径失配；
（3）纤芯截面不圆；
（4）纤芯与包层同心度不佳。
模场直径：
（9~10z）士1%,即容限约士1卩；
包层直径：125士3卩）
模场同心度误差w6,包层不圆度＜2°
2．影响光纤接续损耗的非本征因素即接续技术。
（ 1 ）轴心错位：
单模光纤纤芯很细,两根对接光纤轴心错位会影响接续损耗。
当错位
1.2卩）寸，接续损耗达0.5dB。
（2）轴心倾斜：
当光纤断面倾斜1°时，约产生0.6dB 的接续损耗，如果要求接续损耗
< O.ldB则单模光纤的倾角应为< 0.3°
（3）端面分离：
活动连接器的连接不好，很容易产生端面分离，造成连接损耗较大。
当熔接机放电电压较低时，也容易产生端面分离，此情况一般在有拉力测试功能的熔接机中可以发现。
（4）端面质量：
光纤端面的平整度差时也会产生损耗，甚至气泡。
（5）接续点附近光纤物理变形：
光缆在架设过程中的拉伸变形，接续盒中夹固光缆压力太大等，都会对接续损耗有影响，甚至熔接几次都不能改善。
3．其他因素的影响。
接续人员操作水平、操作步骤、盘纤工艺水平、熔接机中电极清洁程度、熔接参数设置、工作环境清洁程度等均会影响到熔接损耗的值。
二、降低光纤熔接损耗的措施
1．一条线路上尽量采用同一批次的优质名牌裸纤
对于同一批次的光纤，其模场直径基本相同，光纤在某点断开后，两端间的模场直径可视为一致，因而在此断开点熔接可使模场直径对光纤熔接损耗的影响降到最低程度。
所以要求光缆生产厂家用同一批次的裸纤，按要求的光缆长度连续生产，在每盘上顺序编号并分清
A、B端，不得跳号。
敷设光缆时须按编号沿确定的路由顺序布放，并保证前盘光缆的B端要和后一盘光缆的A端相连，从而保证接续时能在断开点熔接，并使熔接损耗值达到最小。
2．光缆架设按要求进行
在光缆敷设施工中，严禁光缆打小圈及折、扭曲，3km的光缆必须80人以
上施工，4km必须100人以上施工，并配备6〜8部对讲机；另外前走后跟，光缆上肩”的放缆方法，能够有效地防止打背扣的发生。
牵引力不超过光缆允许的80％，瞬间最大牵引力不超过100％，牵引力应加在光缆的加强件上。
敷放光缆应严格按光缆施工要求，从而最低限度地降低光缆施工中光纤受损伤的几率，避免光纤芯受损伤导致的熔接损耗增大。
3．挑选经验丰富训练有素的光纤接续人员进行接续
现在熔接大多是熔接机自动熔接，但接续人员的水平直接影响接续损耗的大小。
接续人员应严格按照光纤熔接工艺流程图进行接续，并且熔接过程中应一边熔接一边用OTDR测试熔接点的接续损耗。
不符合要求的应重新熔接，对熔接损耗值较大的点，反复熔接次数以3〜4次为宜，多根光纤熔接损耗都较大时，可剪除一段光缆重新开缆熔接。
4．接续光缆应在整洁的环境中进行
严禁在多尘及潮湿的环境中露天操作，光缆接续部位及工具、材料应保持清洁，不得让光纤接头受潮，准备切割的光纤必须清洁，不得有污物。
切割后光纤不得在空气中暴露时间过长尤其是在多尘潮湿的环境中。
5．选用精度高的光纤端面切割器来制备光纤端面
光纤端面的好坏直接影响到熔接损耗大小，切割的光纤应为平整的镜面，无毛刺，无缺损。
光纤端面的轴线倾角应小于 1 度，高精度的光纤端面切割器不但提高光纤切割的成功率，也可以提高光纤端面的质量。
这对OTDR测试不着的熔接点（即OTDR测试盲点）和光纤维护及抢修尤为重要。
