绘制建筑施工图的步骤和方法

绘制建筑施工图的步骤和方法

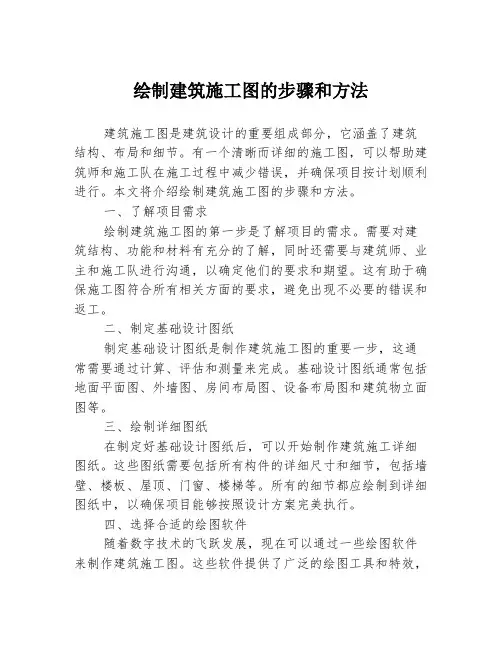

绘制建筑施工图的步骤和方法建筑施工图是建筑设计的重要组成部分,它涵盖了建筑结构、布局和细节。

有一个清晰而详细的施工图,可以帮助建筑师和施工队在施工过程中减少错误,并确保项目按计划顺利进行。

本文将介绍绘制建筑施工图的步骤和方法。

一、了解项目需求绘制建筑施工图的第一步是了解项目的需求。

需要对建筑结构、功能和材料有充分的了解,同时还需要与建筑师、业主和施工队进行沟通,以确定他们的要求和期望。

这有助于确保施工图符合所有相关方面的要求,避免出现不必要的错误和返工。

二、制定基础设计图纸制定基础设计图纸是制作建筑施工图的重要一步,这通常需要通过计算、评估和测量来完成。

基础设计图纸通常包括地面平面图、外墙图、房间布局图、设备布局图和建筑物立面图等。

三、绘制详细图纸在制定好基础设计图纸后,可以开始制作建筑施工详细图纸。

这些图纸需要包括所有构件的详细尺寸和细节,包括墙壁、楼板、屋顶、门窗、楼梯等。

所有的细节都应绘制到详细图纸中,以确保项目能够按照设计方案完美执行。

四、选择合适的绘图软件随着数字技术的飞跃发展,现在可以通过一些绘图软件来制作建筑施工图。

这些软件提供了广泛的绘图工具和特效,可以帮助设计师创建更准确、更高质量的施工图。

常用的建筑绘图软件有AutoCAD、SketchUp、Revit等。

五、审查和修改在设计好建筑施工图后,需要对其进行审查和修改。

这需要与建筑师、施工队和业主进行沟通,以确保施工图符合所有相关标准和要求,避免出现不必要的错误和延迟。

六、输出和交付最后,需要输出和交付建筑施工图。

建筑施工图重要性极大,由于施工图是建筑施工的核心部分,因此,输出的文件应当是易于使用的,而且资料的清晰度、标准化也需要时刻得到重视。

综上所述,绘制建筑施工图的步骤和方法,需要了解项目需求,制定基础设计图纸,绘制详细图纸,选择合适的绘图软件,审查和修改,输出和交付。

准确和详细的建筑施工图确保了在施工过程中没有任何失误,项目能够平顺推进,并最终建造出符合规范的完美建筑。

施工图出图流程

施工图出图流程

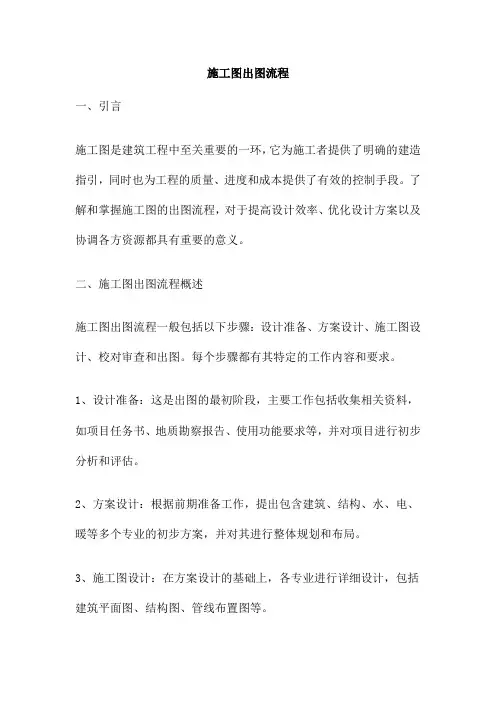

施工图出图流程一、引言施工图是建筑工程中至关重要的一环,它为施工者提供了明确的建造指引,同时也为工程的质量、进度和成本提供了有效的控制手段。

了解和掌握施工图的出图流程,对于提高设计效率、优化设计方案以及协调各方资源都具有重要的意义。

二、施工图出图流程概述施工图出图流程一般包括以下步骤:设计准备、方案设计、施工图设计、校对审查和出图。

每个步骤都有其特定的工作内容和要求。

1、设计准备:这是出图的最初阶段,主要工作包括收集相关资料,如项目任务书、地质勘察报告、使用功能要求等,并对项目进行初步分析和评估。

2、方案设计:根据前期准备工作,提出包含建筑、结构、水、电、暖等多个专业的初步方案,并对其进行整体规划和布局。

3、施工图设计:在方案设计的基础上,各专业进行详细设计,包括建筑平面图、结构图、管线布置图等。

4、校对审查:在设计完成后,进行内部校对和审查,以确保设计的正确性和合理性。

5、出图:经过校对审查后,进行正式的图纸输出,包括蓝图、电子版等。

三、施工图出图过程中的关键点1、充分的前期准备工作:对项目的理解越深入,设计时就越能把握住重点,从而避免后期出现重大设计变更。

2、良好的沟通和协作:各专业之间的密切配合,能够确保施工图的完整性和一致性。

3、严格的校对审查制度:通过严格的校对和审查,能够确保施工图的准确性和安全性。

4、图纸的标准化和规范化:统一的图纸风格和规范,能够提高图纸的可读性和易用性。

四、结语施工图出图流程虽然复杂,但只要掌握了其中的关键点,就能够做到高效、准确地进行设计。

对于设计师来说,不仅要具备扎实的专业知识和技能,还需要有出色的团队协作能力、严谨的工作态度和高度的责任心。

只有这样,才能输出高质量的施工图,为建筑工程的质量和进度提供有力的保障。

施工图审图流程是指对施工图纸进行审查、评估、修改和批准的过程,以确保施工图纸符合相关法规和标准,具有可行性和经济性,同时保证施工质量和安全。

本文将详细介绍施工图审图流程的各个环节,包括准备工作、初步审查、详细审查和批准等。

建筑施工图的绘制步骤和方法 毕业设计论文

建筑施工图的绘制步骤和方法  毕业设计论文

毕业设计(论文)建筑施工图的绘制步骤和方法系部:交通系姓名:专业:城市轨道交通工程技术指导教师:二零一二年六月学生用表指导教师签名:年月日目录摘要 (2)1.1建筑平面图基本概念 (3)1.2内容 (3)1.3实例................................................................................................................4~11第 2 章立面图 . (12)2.1基本知识 (12)2.2图示内容 (12)第 3 章剖面图................................................................ 1错误!未定义书签。

3.1基本知识 ............................................................................. 1错误!未定义书签。

3.2图示内容 ............................................................................. 1错误!未定义书签。

第四章天正软件 .................................................... 1错误!未定义书签。

~22 第五章建筑详图 (21)5.1外墙身详图概念 (22)5.2楼梯详图...................................................................................... 23~305.3楼梯剖面 .................................................................................... 31~39第六章绘制建筑施工图的步骤和方法 (39)第七章建筑施工图画法举例............................................................... 40~41 画施工图心得 ..................................................................................... 41~43 参考文献.. (43)致谢 (43)摘要施工图主要是应用天正软件和CAD软件程序既有二维和三维功能。

绿化工程施工图制作方法

绿化工程施工图制作方法

绿化工程施工图制作方法一、准备工作1. 收集相关资料在进行绿化工程施工图的制作之前,首先需要收集相关的设计方案、绘图规范、技术标准等资料,以便能够准确地理解设计意图和要求。

2. 确定图纸规格根据设计要求和施工实际需要,确定绿化工程施工图的图纸规格,包括图幅大小、比例尺等。

3. 确定绘图工具准备好各种绘图工具,如铅笔、橡皮擦、直尺、量尺、曲线尺、绘图板等。

4. 划分图纸根据设计要求和图纸规格,将图纸按比例尺划分为若干个小格子,以便于绘制。

二、绘图步骤1. 绘制轮廓线首先,在图纸上绘制出整个绿化工程的轮廓线,包括建筑物、树木、水池等主要构图元素的位置和形状。

可以用浓铅笔或钢笔进行粗略的勾画。

2. 绘制详细内容根据设计方案中的要求,逐步绘制出各个细节内容,如树木的种植位置、园路的走向、水池的形状等。

细节要尽量准确清晰,以便施工人员能够准确理解。

3. 标注文字说明在图纸上标注文字说明,包括树木的名称、高度、种植数量、施工要求等内容。

文字要简洁清晰,方便施工人员理解。

4. 绘制比例尺和图例在图纸的一侧或下方绘制比例尺和图例,以便施工人员能够根据比例尺进行测量,根据图例了解各种符号的含义。

5. 校对和修正在完成绘图后,及时进行校对和修正,确保绘图的准确性和完整性。

可以邀请设计师或相关专业人员进行审查,对不正确的地方进行修正。

三、绘图注意事项1. 绘图要准确在进行绿化工程施工图的绘制时,要尽可能准确地反映设计方案中的要求和细节,避免出现错误和遗漏。

2. 绘图要清晰绘图时要注意线条清晰、符号规范,文字清晰可读,以便施工人员能够准确理解和执行。

3. 绘图要规范绘图时要符合相关的绘图规范和标准,保证图纸的合理布局和统一风格。

综上所述,绿化工程施工图的制作方法包括准备工作、绘图步骤和注意事项等内容。

通过仔细的准备和精细的绘图过程,可以制作出符合设计要求、清晰明了的绿化工程施工图,为绿化工程的施工提供有效的指导和支持。

CAD施工图详细画法大全

CAD施工图详细画法大全

CAD施工图详细画法绘制建筑施工图的步骤和方法1.确定绘制图样的数量根据房屋的外形、层数、平面布置和构造内容的复杂程度,以及施工的具体要求,确定图样的数量,做到表达内容既不重复也不遗漏。

图样的数量在满足施工要求的条件下以少为好。

2.选择适当的比例。

3.进行合理的图面布置图面布置要主次分明,排列均匀紧凑,表达清楚,尽可能保持各图之间的投影关系。

同类型的、内容关系密切的图样,集中在一张或图号连续的几张图纸上,以便对照查阅。

4.施工图的绘制方法绘制建筑施工图的顺序,一般是按平面图━━立面图━━剖面图━━详图顺序来进行的。

先用铅笔画底稿,经检查无误后,按“国标”规定的线型加深图线。

铅笔加深或描图上墨时,一般顺序是:先画上部,后画下部;先画左边,后画右边;先画水平线,后画垂直线或倾斜线;先画曲线,后画直线。

建筑施工图画法举例1.建筑平面图的画法步骤1)画所有定位轴线,然后画出墙、柱轮廓线。

2)定门窗洞的位置,画细部,如楼梯、台阶、卫生间等。

3)经检查无误后,擦去多余的图线,按规定线型加深。

4)标注轴线编号、标高尺寸、内外部尺寸、门窗编号、索引符号以及书写其他文字说明。

在底层平面图中,还应画剖切符号以及在图外适当的位置画上指北针图例,以表明方位。

最后,在平面图下方写出图名及比例等。

2.建筑立面图的画法步骤建筑立面图一般应画在平面图的上方,侧立面图或剖面图可放在所画立面图的一侧。

1)画室外地坪、两端的定位轴线、外墙轮廓线、屋顶线等。

2)根据层高、各种分标高和平面图门窗洞口尺寸,画出立面图中门窗洞、檐口、雨篷、雨水管等细部的外形轮廓。

3)画出门扇、墙面分格线、雨水管等细部,对于相同的构造、做法(如门窗立面和开启形式)可以只详细画出其中的一个,其余的只画外轮廓。

4)检查无误后加深图线,并注写标高、图名、比例及有关文字说明。

3.剖面图的画法步骤1)画定位轴线、室内外地坪线、各层楼面线和屋面线,并画出墙身轮廓线。

2)画出楼板、屋顶的构造厚度,再确定门窗位置及细部(如梁、板、楼梯段与休息平台等)。

工程施工图绘制步骤

工程施工图绘制步骤

工程施工图绘制步骤
一、工程资料汇总:
1、搜集资料:包括设计图纸、规划图纸、技术标准、规范及要求等相关资料。

2、对各种资料进行比对分析,并进行分类、汇总整理。

二、平面布置设计:
1、根据设计要求,在平面图上设置标高、建筑结构、设备位置、管线走向、道路等要素。

2、进行图层设置,不同要素按照不同的图层进行绘制,便于后续工序的识别。

3、进行建筑、结构、设备、道路等要素的布置、尺寸测量和勾正。

三、各种专业图纸的绘制:
1、建筑设计图纸绘制:包括平面图、立面图、剖面图、局部放大图、结构图等。

2、结构设计图纸绘制:包括结构平面、柱、梁、板、基础等详图。

3、给排水设计图纸绘制:包括给水、排水、通风、消防等设计图纸。

4、电气设计图纸绘制:包括电气走线图、电气设备布置图、电气接线图等。

四、图纸复核和审核:
1、绘制完成后,根据设计要求进行内部复核。

2、经过内部复核后,提交给上级部门或主管机构进行审核。

五、施工图的输出:
1、将审核通过的图纸进行归档,制作成电子版和纸质版。

2、向施工单位发布施工图,指导施工人员进行施工。

总的来说,工程施工图的绘制是一个复杂的过程,需要设计人员不断地积累经验并提高技
术水平。

只有通过认真细致的工作,才能绘制出符合设计要求的施工图,确保工程的质量
和安全。

在实际工程中,工程施工图还会根据具体的工程需求进行一些特殊的绘制工作。

但总的来说,以上的步骤是绘制工程施工图的核心内容。

通过对这些步骤的认真执行,可以保障工
程施工图的准确性和有效性,确保工程的顺利实施。

谈建筑工程审图要点及绘制建筑施工图的步骤和方法

谈建筑工程审图要点及绘制建筑施工图的步骤和方法

谈建筑工程审图要点及绘制建筑施工图的步骤和方法谈建筑工程审图要点及绘制建筑施工图的步骤和方法开工之前,需识图、审图,再进行图纸会审工作。

如果有识图、审图经验,掌握一些要点,则事半功倍。

现谈谈本人的识图、审图经验,供参考。

识图、审图的程序是:熟悉拟建工程的功能熟悉、审查工程平面尺寸熟悉、审查工程立面尺寸检查施工图中容易出错的部位有无出错检查有无改进的地方。

一、熟悉拟建工程的功能图纸到手后,首先了解本工程的功能是什么,是车间还是办公楼?是商场还是宿舍?了解功能之后,再联想一些基本尺寸和装修,例如厕所地面一般会贴地砖、作块料墙裙,厕所、阳台楼地面标高一般会低几厘米;车间的尺寸一定满足生产的需要,特别是满足设备安装的需要等等。

最后识读建筑说明,熟悉工程装修情况。

二、熟悉、审查工程平面尺寸建筑工程施工平面图一般有三道尺寸,第一道尺寸是细部尺寸,第二道尺寸是轴线间尺寸,第三道尺寸是总尺寸。

检查第一道尺寸相加之和是否等于第二道尺寸、第二道尺寸相加之和是否等于第三道尺寸,并留意边轴线是否是墙中心线,广东省制图习惯是边轴线为外墙外边线。

识读工程平面图尺寸,先识建施平面图,再识本层结施平面图,最后识水电空调安装、设备工艺、第二次装修施工图,检查它们是否一致。

熟悉本层平面尺寸后,审查是否满足使用要求,例如检查房间平面布置是否方便使用、采光通风是否良好等。

识读下一层平面图尺寸时,检查与上一层有无不一致的地方。

三、熟悉、审查工程立面尺寸建筑工程建施图一般有正立面图、剖立面图、楼梯剖面图,这些图有工程立面尺寸信息;建施平面图、结施平面图上,一般也标有本层标高;梁表中,一般有梁表面标高;基础大样图、其它细部大样图,一般也有标高注明。

通过这些施工图,可掌握工程的立面尺寸。

正立面图一般有三道尺寸,第一道是窗台、门窗的高度等细部尺寸,第二道是层高尺寸,并标注有标高,第三道是总高度。

审查方法与审查平面各道尺寸一样,第一道尺寸相加之和是否等于第二道尺寸,第二道尺寸相加之和是否等于第三道尺寸。

绘制建筑施工图的步骤和方法

绘制建筑施工图的步骤和方法

绘制建筑施工图的步骤和方法
绘制建筑施工图的步骤和方法如下:
1. 收集信息:了解建筑的设计概念和要求,包括建筑平面图、立面图、剖面图、施工技术要求等。

2. 绘制草图:根据收集到的信息,用草图的方式勾勒出建筑的基本形状和布局,并标注主要尺寸和设备位置。

3. 完善设计:逐渐将草图转化为正式的建筑图纸,绘制建筑平面图、立面图、剖面图等,并标注详细的尺寸、材料和施工细节。

4. 校对和审查:对图纸进行校对和审查,确保绘制的图纸准确无误。

5. 生成施工图:将审查通过的建筑图纸转化为施工图,绘制施工平面图、立面图、剖面图等,并添加施工细节、指示箭头、标记等。

6. 标注和图例:在施工图上添加必要的标注和图例,确保施工人员能够理解和按照图纸进行施工。

7. 编制材料清单:根据施工图,编制建筑材料的清单,包括数量、规格和品牌等。

8. 打印和分发:将完成的建筑施工图打印,并按照需要分发给相关的施工人员、监理人员和工程师等。

绘制建筑施工图的方法包括手绘和计算机辅助绘图两种方式。

手绘方法需要用专业的绘图工具如直尺、尺板、曲线板等来完成图纸的绘制。

计算机辅助绘图则使用CAD软件等绘图工具,通过电脑来完成绘制和编辑,具有更高的精度和便捷性。

建筑施工图的绘制需要遵循工程建筑规范和相关的标准,并与设计人员和相关人员进行合作,确保图纸的质量和准确性。

设计院施工图设计流程

设计院施工图设计流程

设计院施工图设计流程设计院施工图设计流程:从规划到出图的完整过程一、背景介绍设计院作为建筑领域的中坚力量,承担着为城市建设提供优质设计服务的使命。

在 design-build 过程中,施工图设计是至关重要的环节,它为项目的实施提供了详尽的指导。

本文将详细介绍设计院施工图设计的流程。

二、施工图设计流程概述设计院的施工图设计流程通常包括以下几个阶段:规划设计方案、绘制施工图、审查施工图、修改完善施工图以及出图。

每个阶段都是必不可少的,确保最终的设计成果符合项目要求。

三、具体步骤1、规划设计方案:在规划设计方案阶段,设计院将根据项目需求进行方案设计,确定建筑物的布局、空间需求、材料选用等。

2、绘制施工图:在绘制施工图阶段,设计院将根据规划设计方案进行深化设计,绘制出详细的施工图纸。

这一阶段需要考虑空间布局、细节处理、标高、比例尺等因素。

3、审查施工图:审查施工图是确保设计符合国家法律法规和建筑设计标准的关键步骤。

在这一阶段,设计院将对施工图纸进行内部审核,查找潜在的问题并进行修正。

4、修改完善施工图:在审查完成后,设计院将对施工图进行修改和完善,以确保图纸的准确性和完整性。

这个阶段可能需要进行多次修订,以确保设计满足项目需求。

5、出图:最后,设计院将确认设计图纸的质量和格式,并编写目录和总结等。

最终的施工图纸将提交给施工单位,作为项目建设的依据。

四、总结本文详细介绍了设计院施工图设计的流程,包括规划设计方案、绘制施工图、审查施工图、修改完善施工图以及出图等阶段。

这个过程需要设计院的专业技术和严谨态度,以确保最终的设计成果符合项目需求,为城市建设提供优质的设计服务。

施工图设计流程施工图设计流程是确保建筑设计得以实现的关键环节。

在这个流程中,设计师们将概念设计转化为具体的实施方案,从而满足建筑的使用要求并确保其安全性。

下面我们将详细介绍施工图设计流程的各个阶段。

一、方案设计阶段在方案设计阶段,设计师们主要进行的是对建筑项目的整体规划和概念设计。

绘制施工图的步骤和方法

绘制施工图的步骤和方法

绘制施工图的步骤和方法1.确定绘制图样的数量根据房屋的外形、层数、平面布置和构造内容的复杂程度,以及施工的具体要求,确定图样的数量,做到表达内容既不重复也不遗漏。

图样的数量在满足施工要求的条件下以少为好.2.选择适当的比例.3.进行合理的图面布置图面布置要主次分明,排列均匀紧凑,表达清楚,尽可能保持各图之间的投影关系.同类型的、内容关系密切的图样,集中在一张或图号连续的几张图纸上,以便对照查阅.4.施工图的绘制方法绘制建筑施工图的顺序,一般是按平面图━━立面图━━剖面图━━详图顺序来进行的.先用铅笔画底稿,经检查无误后,按“国标"规定的线型加深图线。

铅笔加深或描图上墨时,一般顺序是:先画上部,后画下部;先画左边,后画右边;先画水平线,后画垂直线或倾斜线;先画曲线,后画直线。

建筑施工图画法举例1.建筑平面图的画法步骤1)画所有定位轴线,然后画出墙、柱轮廓线。

2)定门窗洞的位置,画细部,如楼梯、台阶、卫生间等。

3)经检查无误后,擦去多余的图线,按规定线型加深。

4)标注轴线编号、标高尺寸、内外部尺寸、门窗编号、索引符号以及书写其他文字说明.在底层平面图中,还应画剖切符号以及在图外适当的位置画上指北针图例,以表明方位。

最后,在平面图下方写出图名及比例等.2.建筑立面图的画法步骤建筑立面图一般应画在平面图的上方,侧立面图或剖面图可放在所画立面图的一侧。

1)画室外地坪、两端的定位轴线、外墙轮廓线、屋顶线等.2)根据层高、各种分标高和平面图门窗洞口尺寸,画出立面图中门窗洞、檐口、雨篷、雨水管等细部的外形轮廓.3)画出门扇、墙面分格线、雨水管等细部,对于相同的构造、做法(如门窗立面和开启形式)可以只详细画出其中的一个,其余的只画外轮廓。

4)检查无误后加深图线,并注写标高、图名、比例及有关文字说明。

3.剖面图的画法步骤1)画定位轴线、室内外地坪线、各层楼面线和屋面线,并画出墙身轮廓线。

2)画出楼板、屋顶的构造厚度,再确定门窗位置及细部(如梁、板、楼梯段与休息平台等)。

绘制建筑平、立、剖面图的步骤和方式

绘制建筑平、立、剖面图的步骤和方式

绘制建筑平、立、剖面图的步骤和方式3.7.1 绘制建筑施工图的目的和要求学会绘制施工图,才能把衡宇的内容及设计用意正确、清楚、明了地表达出来。

同时,进一步熟悉衡宇的构造,提高识读建筑施工图的能力。

绘制施工图时,要认真细致,做到投影正确、表达清楚、尺寸齐全、字体工整、图样布置紧凑、图面整洁清楚、符合制图规定。

3.7.2建筑平、立、剖面图之间的关系对应的统一。

立面图和剖面图高度一致,立面图和平面图相应的长度关系一致。

3.7.3画图步骤:(1) 画图工具、图纸的准备;(2) 熟悉衡宇的概况、肯定图样比例和数量;(3) 合理布置图面;(4) 打草稿;(5) 检查加深;(6) 注写尺寸、图名、比例和各类符号;(7) 填写题目栏;(8) 清洁图面,擦去没必要要的作图线和脏痕3.7.4 画图中的习惯画法相同方向、相同线型尽可能一次画完,以避免三角板、丁字尺来回移动;相等的尺寸尽可能一次量出;同一方向的尺寸一次量出;铅笔加深或描图上墨顺序:先画上部,后画下部;先画左侧,后画右边;先画水平线,后画垂直线或倾斜线;先画曲线,后画直线。

3.7.5.1 平面图的画法步骤画定位轴线,墙、柱轮廓线,如图(a)定门窗洞的位置,画细部。

如楼梯、台阶、洗手间、散水、明沟、花池等,如图(b)按前述画图方式中的要求检查、加深图线画剖切位置线、尺寸线、标高符号、门的开启线并标注定位轴线、尺寸、门窗编号,注写图名、比例及其他文字说明,如图(c)图线加深粗实线——对剖切到的墙、柱等的截面轮廓线等用;中实线——门的开启线(45°斜线)及其他未剖切到的构造轮廓线、尺寸起止符号等用;细实线——其余如尺寸线、尺寸界限等用。

尺寸标注(1)尺寸线:尺寸线用细实线绘制,并与被注长度平行;距图样最外轮廓线之间的距离不宜小于10mm。

平行排列的尺寸线的距离为7~10mm,并维持一致;(2)尺寸界限:尺寸线一般与被注长度垂直,用细实线绘制,其一端应离开图样轮廓线不小于2mm,另一端超出尺寸线2~3mm;(3)尺寸起止符号:一般用中粗斜短线绘制,其倾斜方向应与尺寸界限成顺时针45°。

设计院新人绘制楼梯结构施工图方法及步骤心得

设计院新人绘制楼梯结构施工图方法及步骤心得

楼梯结构施工图绘图方法及步骤一、楼梯结构施工图需表达信息:梯段板、平台板、梯梁、梯柱配筋及对应截面尺寸;结构构件(楼面梁、柱及楼梯结构构件)标高及位置(与轴线距离关系);节点配筋详图及节点位置;说明。

二、楼梯画图步骤:1.准备事宜:先确定是否为装配式楼梯,确认楼梯在平面图中的具体位置。

○1商业楼梯:构思楼梯结构形式及搭建方式(是否需要设置梯梁、空间是否允许设置)。

○2主楼楼梯:构思楼梯结构形式及搭建方式,是否需要设置滑动支座;楼梯是否参与抗震;剪力墙结构墙体是否有开洞影响梯梁放置。

(建筑)楼梯能否实现;面层厚度(楼梯间内是否有水暖井,由于水暖走线原因,面层需和室内面层一致,和建筑核实)(平台板处及梯段处面层);梯梁梯柱是否有空间安放;过梁是否需要梯梁下放(框架);是否有部分入户楼梯使用砖砌踏步(砖砌踏步设置标准);梁宽大于墙宽时,楼梯间两侧梁宽允许范围;如有三跑楼梯,确定中间平台梯梁梯柱是否有位置安放。

(结构)结构墙肢图确定挡土墙标高(剪力墙结构);是否存在升降板、上反梁;一层是否有板;是否需要矮墙,特别注意住宅楼梯出屋面处,一般都设有矮墙。

2、画图(楼梯图绘图比例为1:50):○1剖面图I.删除:建筑图中多余构件(栏杆、砌块墙)、部分标注、填充(若位置基本固定,也可以保留填充,直接刷图层)。

保留:梯段、平台板、标高、碰头线(非打印图层)、轴线、反槛。

(核对完梁高后再删除门窗等构件,可以利用天正中“分解对象”命令删除门窗)II.修改:标高(使用标高检查进行自检);梯段板及平台板板厚(按跨度确定板厚);图层修改(图名、轴线、梯段板等)、核对尺寸标注(尤其注意楼梯第一步台阶及最后一步;踏步数统一用*表示,和建筑一致)。

III.增加:梯梁梯柱(核对梯柱能否生根,梯梁能否搭上);梯段板配筋(根据支座间距离计算梯段板跨度);平台板标注及板厚标注;柱及梯柱轮廓线、与基础核对基础顶标高;核对顶层平台板位置与楼层平台标高(是否需要补充矮墙)。

绘制建筑施工图的步骤和方法

绘制建筑施工图的步骤和方法

绘制建筑施工图的步骤和方法绘制建筑施工图的步骤和方法1.确定绘制图样的数量根据房屋的外形、层数、平面布置和构造内容的复杂程度,以及施工的具体要求,确定图样的数量,做到表达内容既不重复也不遗漏。

图样的数量在满足施工要求的条件下以少为好。

2.选择适当的比例。

3.进行合理的图面布置图面布置要主次分明,排列均匀紧凑,表达清楚,尽可能保持各图之间的投影关系。

同类型的、内容关系密切的图样,集中在一张或图号连续的几张图纸上,以便对照查阅。

4.施工图的绘制方法绘制建筑施工图的顺序,一般是按平面图━━立面图━━剖面图━━详图顺序来进行的。

先用铅笔画底稿,经检查无误后,按“国标”规定的线型加深图线。

铅笔加深或描图上墨时,一般顺序是:先画上部,后画下部;先画左边,后画右边;先画水平线,后画垂直线或倾斜线;先画曲线,后画直线。

建筑施工图画法举例1.建筑平面图的画法步骤1)画所有定位轴线,然后画出墙、柱轮廓线。

2)定门窗洞的位置,画细部,如楼梯、台阶、卫生间等。

3)经检查无误后,擦去多余的图线,按规定线型加深。

4)标注轴线编号、标高尺寸、内外部尺寸、门窗编号、索引符号以及书写其他文字说明。

在底层平面图中,还应画剖切符号以及在图外适当的位置画上指北针图例,以表明方位。

最后,在平面图下方写出图名及比例等。

2.建筑立面图的画法步骤建筑立面图一般应画在平面图的上方,侧立面图或剖面图可放在所画立面图的一侧。

1)画室外地坪、两端的定位轴线、外墙轮廓线、屋顶线等。

2)根据层高、各种分标高和平面图门窗洞口尺寸,画出立面图中门窗洞、檐口、雨篷、雨水管等细部的外形轮廓。

3)画出门扇、墙面分格线、雨水管等细部,对于相同的构造、做法(如门窗立面和开启形式)可以只详细画出其中的一个,其余的只画外轮廓。

4)检查无误后加深图线,并注写标高、图名、比例及有关文字说明。

3.剖面图的画法步骤1)画定位轴线、室内外地坪线、各层楼面线和屋面线,并画出墙身轮廓线。

设计院新人绘制楼梯结构施工图方法及步骤心得

设计院新人绘制楼梯结构施工图方法及步骤心得

楼梯结构施工图绘图方法及步骤一、楼梯结构施工图需表达信息:梯段板、平台板、梯梁、梯柱配筋及对应截面尺寸;结构构件(楼面梁、柱及楼梯结构构件)标高及位置(与轴线距离关系);节点配筋详图及节点位置;说明。

二、楼梯画图步骤:1.准备事宜:先确定是否为装配式楼梯,确认楼梯在平面图中的具体位置。

○1商业楼梯:构思楼梯结构形式及搭建方式(是否需要设置梯梁、空间是否允许设置)。

○2主楼楼梯:构思楼梯结构形式及搭建方式,是否需要设置滑动支座;楼梯是否参与抗震;剪力墙结构墙体是否有开洞影响梯梁放置。

(建筑)楼梯能否实现;面层厚度(楼梯间内是否有水暖井,由于水暖走线原因,面层需和室内面层一致,和建筑核实)(平台板处及梯段处面层);梯梁梯柱是否有空间安放;过梁是否需要梯梁下放(框架);是否有部分入户楼梯使用砖砌踏步(砖砌踏步设置标准);梁宽大于墙宽时,楼梯间两侧梁宽允许范围;如有三跑楼梯,确定中间平台梯梁梯柱是否有位置安放。

(结构)结构墙肢图确定挡土墙标高(剪力墙结构);是否存在升降板、上反梁;一层是否有板;是否需要矮墙,特别注意住宅楼梯出屋面处,一般都设有矮墙。

2、画图(楼梯图绘图比例为1:50):○1剖面图I.删除:建筑图中多余构件(栏杆、砌块墙)、部分标注、填充(若位置基本固定,也可以保留填充,直接刷图层)。

保留:梯段、平台板、标高、碰头线(非打印图层)、轴线、反槛。

(核对完梁高后再删除门窗等构件,可以利用天正中“分解对象”命令删除门窗)II.修改:标高(使用标高检查进行自检);梯段板及平台板板厚(按跨度确定板厚);图层修改(图名、轴线、梯段板等)、核对尺寸标注(尤其注意楼梯第一步台阶及最后一步;踏步数统一用*表示,和建筑一致)。

III.增加:梯梁梯柱(核对梯柱能否生根,梯梁能否搭上);梯段板配筋(根据支座间距离计算梯段板跨度);平台板标注及板厚标注;柱及梯柱轮廓线、与基础核对基础顶标高;核对顶层平台板位置与楼层平台标高(是否需要补充矮墙)。

工程制图的绘图的方法与步骤

工程制图的绘图的方法与步骤

绘图的方法与步骤第一节用绘图工具和仪器绘制图样工程图样通常都是用绘图工具和仪器绘制的,绘图的步骤是:先画底稿;然后,进行校对,根据需要进行铅笔加深或上墨;最后,再经复核,由制图者签字。

一、用制图工具和仪器铅笔加深的图样1、画底稿绘图时,采光应来自左前方。

通常用削尖的2H铅笔轻绘底稿,底稿一定要正确无误码,才能加深或上墨。

画底稿的顺序是:先按图形的大小和复杂程度,确定绘图比例,选定图幅,画出图框和标题栏;根据选定的比例估计图形及注写尺寸所占面积,布置图面。

然后,开始画图。

画图时,先画图形的对称轴线,中心线或主要轮廓线,再逐步画出细部。

图形完成后,画尺寸界线利尺寸线。

最后,对所绘制的底稿进行仔细校对,改正错误和缺点,并擦去不需要的图线。

2、铅笔加深铅笔加深时应做到线型粗细分明,符号国家标准的规定,宽度为O.5b的圈线(如粗实线、中虚线等)常用HB铅笔加深;宽度为0·35b的图线(如细实线、细点划线、折附线及波浪线等)常用削尖的H或2H铅笔适当用力加深;在加深圆弧时,圆规的铅芯应该比画直线时的铅笔芯软一号。

用铅笔加深时,一般先加深细点划线(中心线、对称线)。

为了使同类线型粗细一致,可以按线宽分批加深;先画粗实线,再画中虚线,然后画细实线,最后画双点划线、折断纠和波浪线。

加深同类型圈线的顺序,一般是先画曲线,后画直线;画同类型的直线时,通常是先从上向下加深所有的水平线,再从左向右加深所有的竖直线,然后加深所有倾斜线。

当图形加深完毕后,再加深尺寸线及尺寸界线等,然后,画尺寸起止符号 (45。

的中实线斜短划或尺寸箭头),填写尺寸数字和书写图名、比例等说明文字和标题栏。

在写字前,必须先按选定的字高用铅笔轻画格线(汉字画出长仿宋字的字格,数字与字母可只画出字存的两条边线)。

3、复核和签字加深完成后,必须认真复核,如发现错误,则应立即改正;最后,由制图者签字。

二、用制图工具和仪器绘制上墨图样用制图工具和仪器绘制上墨图样的程序,与绘制铅笔加深的图样相同。

施工图绘制步骤

施工图绘制步骤

施工图绘制步骤施工图绘制是工程设计的重要环节,也是施工过程的关键依据。

一套完整的施工图包括各种图纸和文件,涵盖了建筑、结构、电气、给排水、暖通等各个专业。

每个专业的施工图绘制都有其特定的步骤和规范,下面将简要介绍几个主要专业的施工图绘制步骤。

建筑专业施工图是整个施工图的基础,主要包括建筑平面图、立面图、剖面图、节点大样图等。

绘制建筑专业施工图的步骤如下:(1)收集原始资料,包括地形、气候、地质等条件,以及业主的需求和预算。

(2)进行方案设计,确定建筑的功能、布局、风格等。

(3)进行初步设计,确定建筑的结构形式、材料选用、构造做法等。

(4)进行施工图设计,详细绘制建筑平面图、立面图、剖面图、节点大样图等,并标注材料、尺寸、做法等详细信息。

结构专业施工图是确定建筑结构形式和构造做法的重要依据,主要包括结构平面图、梁柱节点详图、基础图等。

绘制结构专业施工图的步骤如下:(1)根据建筑专业提供的条件,确定结构形式和材料选用。

(2)进行结构分析和计算,确保结构的安全性和稳定性。

(3)绘制结构平面图、梁柱节点详图、基础图等,标注尺寸、钢筋、混凝土等级等详细信息。

电气专业施工图是确定电气系统和设备布局的重要依据,主要包括电气系统图、平面图、设备布置图等。

绘制电气专业施工图的步骤如下:(1)根据建筑专业提供的条件,确定电气设备和系统的位置和布局。

(2)进行电气系统设计和计算,确保电气系统的安全性和稳定性。

(3)绘制电气系统图、平面图、设备布置图等,标注电缆型号、规格、长度等详细信息。

给排水专业施工图是确定给排水系统和设备布局的重要依据,主要包括给水系统图、排水系统图、平面图等。

绘制给排水专业施工图的步骤如下:(1)根据建筑专业提供的条件,确定给排水设备和系统的位置和布局。

(2)进行给排水系统设计和计算,确保系统的安全性和稳定性。

(3)绘制给水系统图、排水系统图、平面图等,标注管道型号、规格、长度等详细信息。

暖通专业施工图是确定暖通设备和系统布局的重要依据,主要包括暖通系统图、平面图等。

建筑师绘制施工图的步骤

建筑师绘制施工图的步骤

Word 文档1 / 1建筑师绘制施工图的步骤建筑师绘制施工图的步骤建筑师确定着绘制施工图的图样和步骤,起着指挥的作用。

我整理了建筑师绘制施工图的步骤,欢迎观赏与借鉴。

建筑师在绘施工图乏前应做两道尺寸的初步设计。

当时步设计经有关部门审批通过后,才可正式绘制施工图。

在绘制施工图的过程中, 首先要明确绘施工图的步聚。

l .平面轴线的确定开间与进深、有多少开间,有多少跨房间,先要明确。

一般建筑工程设计图纸平面尺寸用毫米〔mm 〕表示。

应标明各层平面的定位轴线并须与其它建筑图的定位轴线一致 2.画样体、柱子平面轴线画好以后可画墙体和拄子。

3.画门窗及门窗的'定位尺寸,将门窗统一编号, 以编制门窗表。

4.画建筑外墙总长轴线总长加轴线外墙的厚度即是有时候轴线就是外墙边线。

通常 在建筑的首层平面须标注建筑外围总长尺寸。

5.绘制立面图建筑师一般绘制立面图用1:100或1:200的比例,首先要确定层 数。

然后根据余设计方案确定地坪线、绘画墙、门窗, 最终加粗轮廓 线。

注重加粗地坪线、台阶以及轮廓。

立面图须标注门窗高度、层高 及建筑总高尺寸。

6.绘制剖面图根据梁板和柱的受力体系,确定层高、画尺寸线.注明标高,且 应与平、立面图一致。

〔l 〕在平面图上,注明剖切位置,剖切方向及向图索引, 在剖面 图上注明室外地坪标高,以及室内地面及各层标高。

依次画上去,最 后画屋顶。

屋顶是平屋顶还是披屋顶? 不管是平屋顶还是坡屋顶,都 要在屋顶平面和剖面图上注明找坡方向, 坡度,排水沟位置等等。

平、立、剖面画完后.就是做具体具体的工作.确定材料、构造 尺寸、用什么规格的管道等并绘制大样图。

外墙饰面做法即材料原地颜色是在立面和节点构造大样中注明的。

7.怎样画施工图的节点大样建筑师应当对应平、立、剖面图画檐口节点大样、画墙体、门窗 大样,画楼梯、厨厕、阳台等节点大样。

基础大样及落水管位置,电器设备如电冰箱、洗衣机等的设置也 宜在建筑的平面或大样图中有所标明。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

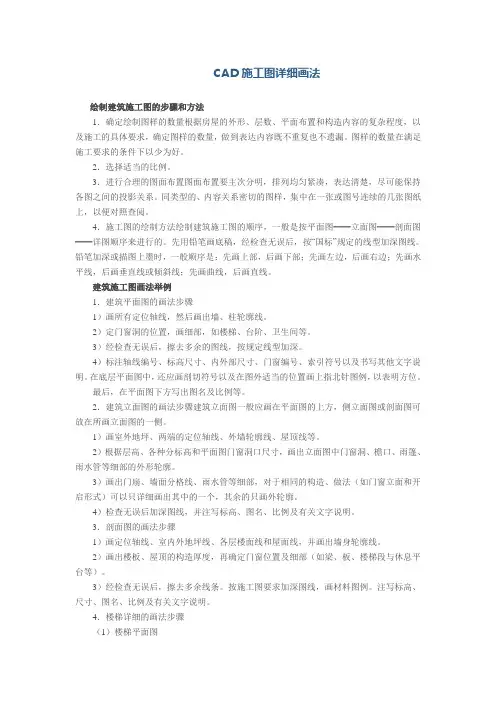

绘制施工图的步骤和方法1.确定绘制图样的数量根据房屋的外形、层数、平面布置和构造内容的复杂程度,以及施工的具体要求,确定图样的数量,做到表达内容既不重复也不遗漏。

图样的数量在满足施工要求的条件下以少为好。

2.选择适当的比例。

3.进行合理的平面布置图布置要主次分明,排列均匀紧凑,表达清楚,尽可能保持各图之间的投影关系。

同类型的、内容关系密切的图样,集中在一张或图号连续的几张图纸上,以便对照查阅。

4.施工图的绘制方法绘制建筑施工图的顺序,一般是按平面图━━立面图━━剖面图━━详图顺序来进行的。

先用铅笔画底稿,经检查无误后,按“国标”规定的线型加深图线。

铅笔加深或描图上墨时,一般顺序是:先画上部,后画下部;先画左边,后画右边;先画水平线,后画垂直线或倾斜线;先画曲线,后画直线。

建筑施工图画法举例1.建筑平面图的画法步骤1)画所有定位轴线,然后画出墙、柱轮廓线。

2)定门窗洞的位置,画细部,如楼梯、台阶、卫生间等。

3)经检查无误后,擦去多余的图线,按规定线型加深。

4)标注轴线编号、标高尺寸、内外部尺寸、门窗编号、索引符号以及书写其他文字说明。

在底层平面图中,还应画剖切符号以及在图外适当的位置画上指北针图例,以表明方位。

最后,在平面图下方写出图名及比例等。

2.建筑立面图的画法步骤建筑立面图一般应画在平面图的上方,侧立面图或剖面图可放在所画立面图的一侧。

1)画室外地坪、两端的定位轴线、外墙轮廓线、屋顶线等。

2)根据层高、各种分标高和平面图门窗洞口尺寸,画出立面图中门窗洞、檐口、雨篷、雨水管等细部的外形轮廓。

3)画出门扇、墙面分格线、雨水管等细部,对于相同的构造、做法(如门窗立面和开启形式)可以只详细画出其中的一个,其余的只画外轮廓。

4)检查无误后加深图线,并注写标高、图名、比例及有关文字说明。

3.剖面图的画法步骤1)画定位轴线、室内外地坪线、各层楼面线和屋面线,并画出墙身轮廓线。

2)画出楼板、屋顶的构造厚度,再确定门窗位置及细部(如梁、板、楼梯段与休息平台等)。

3)经检查无误后,擦去多余线条。

按施工图要求加深图线,画材料图例。

注写标高、尺寸、图名、比例及有关文字说明。

4.楼梯详细的画法步骤(1)楼梯平面图1)首先画出楼梯间的开间、进深轴线和墙厚、门窗洞位置。

确定平台宽度、楼梯宽度和长度。

2)采用两平行线间距任意等分的方法划分踏步宽度。

3)画栏杆(或栏板),上下行箭头等细部,检查无误后加深图线,注写标高、尺寸、剖切符号、图名、比例及文字说明等。

(2)楼梯剖面图的画法步骤1)画轴线、定室内外地面与楼面线、平台位置及墙身,量取楼梯段的水平长度、竖直高度及起步点的位置。

2)用等分两平行线间距离的方法划分踏步的宽度、步数和高度、级数。

3)画出楼板和平台板厚,再画楼梯段、门窗、平台梁及栏杆、扶手等细部。

4)检查无误后加深图线,在剖切到的轮廓范围内画上材料图例,注写标高和尺寸,最后在图下方写上图名及比例等。

装饰工程施工图概论装饰工程施工图是按照装饰设计方案确定的空间尺度、构造做法、材料选用、施工工艺等,并遵照建筑及装饰设计规范所规定的要求编制的用于指导装饰施工生产的技术文件。

装饰工程施工图同时也是进行造价管理、工程监理等工作的主要技术文件。

装饰工程施工图按施工范围分室内装饰施工图和室外装饰施工图。

装饰工程施工图的特点装饰工程施工图的图示原理与前述房屋建筑工程施工图的图示原理相同,是用正投影方法绘制的用于指导施工的图样,制图应遵守《房屋建筑制图统一标准》(GB/T50001—2001)的要求。

装饰工程施工图反映的内容多、形体尺度变化大,通常选用一定的比例、采用相应的图例符号和标注尺寸、标高等加以表达,必要时绘制透视图、轴测图等辅助表达、以利识读建筑装饰设计通常是在建筑设计的基础上进行的,由于设计深度的不同、构造做法的细化、以及为满足使用功能和视觉效果而选用材料的多样性等,在制图和识图上装饰工程施工图有其自身的规律,如图样的组成、施工工艺及细部做法的表达等都与建筑工程施工图有所不同。

装饰设计同样经方案设计和施工图设计两个阶段。

方案设计阶段是根据业主要求、现场情况,以及有关规范、设计标准等,以透视效果图、平面布置图、室内立面图、楼地面平面图、尺寸、文字说明等形式,将设计方案表达出来,经修改补充,取得合理方案后,报业主或有关主管部门审批,再进入施工图设计阶段。

施工图设计是装饰设计的主要程序。

装饰工程施工图的组成装饰工程施工图一般由装饰设计说明、平面布置图、楼地面平面图、顶棚平面图、室内立面图、墙(柱)面装饰剖面图、装饰详图等图样组成,其中设计说明、平面布置图、楼地面平面图、顶棚平面图、室内立面图为基本图样,表明装饰工程内容的基本要求和主要做法;墙(柱)面装饰剖面图、装饰详图为装饰施工的详细图样,用于表明细部尺寸、凹凸变化、工艺做法等。

图纸的编排也以上述顺序排列。

装饰工程施工图的有关规定(一)图样的比例由于人的活动需要,装饰空间要有较大的尺度,为了在图纸上绘制施工图样,通常采用缩小的比例。

绘图时应优先采用常用比例。

所谓可用比例是指在绘图时采用常用比例不易表达时可选用的比例。

(二)图例符号装饰工程施工图的图例符号应遵守《房屋建筑制图统一标准》(GB/T50001—2001)的有关规定。

三)字体、图线等其他制图要求字体、图线等其他制图要求与建筑工程施工图相同。

(四)图纸目录及设计说明一套图纸应有自己的目录,装饰施工图也不例外。

在第一页图的适当位置编排本套图纸的目录(有时采用A4幅面专设目录页),以便查阅。

图纸目录包括图别、图号、图纸内容、采用标准图集代号、备注等。

在装饰工程施工图中,一般应将工程概况、设计风格、材料选用、施工工艺、做法及注意事项,以及施工图中不易表达、或设计者认为重要的其他内容写成文字、编成设计说明。

第二节平面布置图平面布置图是装饰施工图中的主要图样,它是根据装饰设计原理、人体工学以及用户的要求画出的用于反应建筑布局、装饰空间及功能区域的划分、家具设备的布置、绿化及陈设的布局等内容的图样,是确定装饰空间平面尺度及装饰形体定位的主要依据。

一、平面布置图是假想用一个水平剖切平面,沿着每层的门窗洞口位置进行水平剖切,移去剖切平面以上的部分,对以下部分所作的水平正投影图。

剖切位置选择在每层门窗洞口的高度范围内,剖切位置不必在室内立面图中指明。

平面布置图与建筑平面图一样,实际上是一种水平剖面图,但习惯上称为平面布置图,其常用比例为1:50、1:100和1:150。

平面布置图中剖切到的墙、柱轮廓线等用粗实线表示;未剖切到但能看到的内容用细实线表示,如家具、地面分格、楼梯台阶等。

在平面布置图中门扇的开启线宜用细实线表示。

二、平面布置图的识读(1)先浏览平面布置图中各房间的功能布局、图样比例等,了解图中基本内容。

(2)注意各功能区域的平面尺度、地面标高、家具及陈设等的布局。

客厅是住宅布局中的主要空间。

(3)理解平面布置图中的内视符号。

(4)识读平面布置图中的详细尺寸。

平面布置图中一般应标注固定家具或造型等的尺寸。

在平面布置图的外围,一般应标注两道尺寸:第一道为房屋门窗洞口、洞间墙体或墙垛的尺寸,第二道为房屋开间及进深的尺寸。

当室外房屋周围有台阶等构配件时,也应标注其定形、定位尺寸。

平面布置图决定室内空间的功能及流线布局,是顶棚设计、墙体设计的基本依据和条件,平面布置图确定后再设计楼地面平面图、顶棚平面图、墙(柱)面装饰立面图等图样。

三、平面布置图的图示内容平面布置图通常应图示以下内容:1)建筑平面图的基本内容,如墙柱与定位轴线、房间布局与名称、门窗位置及编号、门的开启方向等。

2)室内楼(地)面标高。

3)室内固定家具、活动家具、家用电器等的位置。

4)装饰陈设、绿化美化等位置及图例符号。

5)室内立面图的内视投影符号(按顺时针从上至下在圆圈中编号)。

6)室内现场制作家具的定形、定位尺寸。

7)房屋外围尺寸及轴线编号等。

8)索引符号、图名及必要的说明等。

室内设计中除去漂亮的效果图,非常重要却容易被忽略的6个方面有:1、提供符合使用要求的室内声、光、热效应,以满足室内环境物质功能的需要;2、具有造型优美的空间构成和界面处理,宜人的光、色和材质配置,符合建筑物性格的环境气氛,以满足室内环境精神功能的需要;3、采用合理的装修构造和技术措施,选择合适的装饰材料和设施设备,使其具有良好的经济效益;4、符合安全疏散、防火、卫生等设计规范,遵守与设计任务相适应的有关定额标准;5、随着时间的推移,考虑具有适应调整室内功能、更新装饰材料和设备的可能性;6、联系到可持续性发展的要求,室内环境设计应考虑室内环境的节能、节材、防止污染,并注意充分利用和节省室内空间。
