示差检测器中文说明书
示差检测器资料
传统的2室型流动池
Sucrose (20ng)
Fructose (20ng)
示差折光检测器
Shodex RI-100系列
仪 器
Shodex RI-100系列产品包括通用型和高灵敏度型RI检测器。 产品配有彩色液晶显示器，具有自动启动功能和强大的校验功能，适用于各种HPLC系统。
特点
• 配备有彩色液晶显示器，便于检测人员实时监控色谱状态。
F4010104 RI -104 半微量
0.25~512µRIU 0.2µRIU/h ≥ 600µRIU ≤ 5nRIU
DC 0~1V (2mV/µRIU, 8mV/µRIU)
F4010102 RI -102 制备
2.5~5120µRIU 2µRIU/h ≥ 6000µRIU ≤ 25nRIU
DC 0~1V (0.2mV/µRIU, 0.8mV/µRIU)
≤ 1nRIU
≤ 2.5nRIU
0.1, 0.25, 0.5, 1, 1.5, 2, 3, 6sec
全自动归零
全范围
5µRIU
10µRIU
25µRIU
50µRIU
DC 0~1V
DC 0~1V
(4mV/µRIU, 16mV/µRIU) (2mV/µRIU, 8mV/µRIU)
8µL 0.2~3.0mL/min 10mL/min(溶剂 ；纯水) 50kPa
外部输出
READY（准备就绪）（自动启动） LEA（K 泄露） ERROR(OVER-HEAT/ LOW INTENSITY/ NULL GLASS HOME-POSITION/ LOST PARAMETER/OPTICAL-BALANCE) （错误）（过热／亮度低／无效原位／参数丢失／光学平衡）（接触电容最大值 ：DC24V 0.1A）

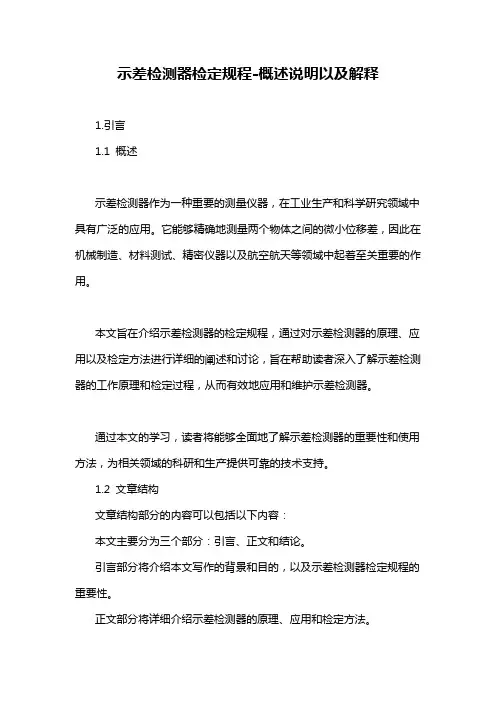

示差检测器检定规程-概念解析以及定义
示差检测器检定规程-概述说明以及解释1.引言1.1 概述示差检测器作为一种重要的测量仪器，在工业生产和科学研究领域中具有广泛的应用。
它能够精确地测量两个物体之间的微小位移差，因此在机械制造、材料测试、精密仪器以及航空航天等领域中起着至关重要的作用。
本文旨在介绍示差检测器的检定规程，通过对示差检测器的原理、应用以及检定方法进行详细的阐述和讨论，旨在帮助读者深入了解示差检测器的工作原理和检定过程，从而有效地应用和维护示差检测器。
通过本文的学习，读者将能够全面地了解示差检测器的重要性和使用方法，为相关领域的科研和生产提供可靠的技术支持。
1.2 文章结构文章结构部分的内容可以包括以下内容：本文主要分为三个部分：引言、正文和结论。
引言部分将介绍本文写作的背景和目的，以及示差检测器检定规程的重要性。
正文部分将详细介绍示差检测器的原理、应用和检定方法。
结论部分将对本文进行总结，并展望示差检测器检定规程的未来应用前景。
容1.3 目的示差检测器是一种重要的测量设备，其准确性和稳定性直接影响到工业生产和科学研究的质量和效率。
因此，制定示差检测器检定规程的目的在于确保示差检测器的准确性和可靠性，为用户提供可信赖的测量数据。
同时，规范化的检定程序也有利于促进示差检测技术的发展和推广，推动相关领域的科学研究和工程应用。
通过本规程的制定和执行，旨在提高示差检测器的应用水平，推动相关行业的科学技术进步，为社会经济发展做出积极贡献。
2.正文2.1 示差检测器的原理示差检测器是一种用于测量两个物理量之间差异的仪器。
其原理基于能够检测两个互相作用的信号之间的差异，通常用于测量温度、压力、流量等物理量的差异。
在示差检测器中，常用的原理包括电气原理和机械原理。
在电气原理中，示差检测器利用电路中的差分放大器来检测输入信号与参考信号之间的差异，并输出相应的电压信号。
而在机械原理中，示差检测器则通过机械传感器或测量装置来测量物理量的差异，并将结果转换为电信号进行显示或记录。
RI101检测器说明书
连接管，将连接管的另一端插入废液瓶内，不要加背压。
【警惕】 当与其它检测器并联时应把该检测器放在最后
【警惕】 如果检测器内的流动相冻结就可能会损坏仪器，如果在放置或储藏的
过程中有可能会导致流动相的冻结，则应把检测器流路中的流动相放
干。
【警惕】 当流动相中含有高浓度的盐时用完后一定要用水彻底的冲洗，否则将
9
4. 检测原理
4-1 光学系统
如图4.1所示，对于偏转式示差折光检测器，光路在通过两个装有不同液体的检测池 时发生偏转，偏转的大小与两种液体之间折光率的差异成比例。光路的偏转由光敏 元件上的位移测得，显示了折光率的不同。
图 4.1 偏转式示差折光检测器的检测原理
1. 光束 2. 样品腔 3. 参比腔 4. ns nr 时的光束 5. ns=nr 时的光束 6. 位移 7. 光敏接收元件 ns:样品腔中液体的折射率 nr:参比腔中液体的折射率
【注意】 除了仪器所附的信号线不要在信号输出终端连接任何ห้องสมุดไป่ตู้他的线。
4
【注意】 【注意】
【注意】
使用完全彻底冲洗的流动相推荐使用Shodex DEGAS在线冲洗机它具 有操作简便可连续冲洗的优点。 如果替换的流动相与原流动相不互溶，在排出旧的流动相后用与此两 个流动相均能互溶的溶剂清洗，然后再充入新的流动相。例如用氯仿 来替换水时，则先用丙酮清洗流路再充入氯仿。 当用含有机溶剂的流动相来替换含盐的流动相时，在充入含有机溶剂 的流动相之前，先用纯水再用丙酮冲洗流路。反之，当用含盐的流动 相来替换含有机溶剂的流动相时，在充入含盐流动相前应先用丙酮再 用纯水冲洗。
保证条件：
除了Showa Denko K.K.公司正式授权的代理所签署的和专门发布的书面保证书，对 于Shodex RI-101示差折光检测器的质量，性能，工艺，系统适用性，及其销路不提 供任何明示或暗示的、书面或口头的、成文或其他的担保。
安捷伦示差折光检测器操作规程
安捷伦示差折光检测器操作规程一、设备简介安捷伦示差折光检测器是一种精密的光学仪器，用来检测样品的旋光度和折射率差异。
该设备主要由光源、样品室、检测器和数据处理系统组成，在制药、化工、食品等行业中有广泛应用。
二、设备操作步骤1. 确认电源和仪器接线连接正常。
2. 打开电源，待设备启动后，进入软件界面。
3. 检查样品室和检测器是否干净，无灰尘、污染等。
4. 勾选所要测量的波长范围，一般建议选择波长在190-850nm之间。
5. 将待测样品溶液移至样品室中，将样品室盖好。
6. 点击软件中的“测量”按钮，仪器会开始自动测量参数。
7. 等待测量完成，将结果保存至设备或计算机中。
8. 安全关闭电源和软件，清理样品室和检测器。
三、注意事项1. 在使用设备前，应先进行校准，确保检测结果的准确性。
2. 不要将液体样品直接倒入样品室，应先将样品倒入比色皿中，再用吸管将样品吸入样品室。
3. 使用前应检查仪器和配件是否完好，发现问题应及时处理。
4. 在进行测量时，应保证样品室和检测器的清洁，避免干扰检测结果。
5. 在工作期间，应保持室内环境的安静和干燥，避免影响检测精度。
四、设备维护1. 每次使用前，应检查设备及配件是否有损坏或污染现象，如发现问题应及时联系技术维护人员进行处理。
2. 定期检查仪器的运行状况，如发现故障应及时处理。
3. 定期进行设备和光源的校正和维护，确保仪器的准确性和稳定性。
五、总结安捷伦示差折光检测器是一种精密的光学仪器，在生命科学、制药、化工、食品等行业中有着广泛的应用。
在使用设备前，应先进行校准，并保持设备及配件的清洁和完好，避免影响检测结果。
对于定期维护和故障处理，应及时联系技术维护人员进行处理。
RI100示差折光检测器说明书-V1.02B
2.1 RI100 示差折光检测器基本指标 ··········································· 2-1 2.····························· 2-1
使用说明书
RI100 示差折光检测器
上海伍丰科学仪器有限公司
前言
前言
衷心感谢您购买 RI100 示差折光检测器。在使用仪器之前，请认真阅读本使用说明书，按照 说明书正确使用仪器。
付印声明 说明书之内容，修改时不再通告。 本公司对本说明书中所列材料用于其他方面的适用性不作任何保证。对此由于用户在其他方
RI100
目录
3.3 测量模式 ································································ 3-2 3.4 温度设定 ································································ 3-3 3.5 设定过滤信号 ····························································· 3-4 3.6 设定扩展信号记录范围 ····················································· 3-5 3.7 设定记录信号偏移量和记录范围 ············································· 3-5
2.2.1 显示屏 ···························································· 2-1 2.2.2 自动归零按键 ······················································ 2-2 2.2.3 冲洗按键 ·························································· 2-2 2.2.4 电极按键 ·························································· 2-2 2.2.5 左右（◄，►方向键 ················································ 2-2 2.2.6 上下（▲，▼）方向键 ·············································· 2-3 2.2.7 菜单键 ···························································· 2-3 2.2.8 确认键 ···························································· 2-3 2.2.9 输入口 ···························································· 2-3 2.2.10 输出口 ··························································· 2-3 2.3 后置面板 ······························································· 2-3 2.3.1 输出连接接口 ······················································ 2-4
差分探头中文版详细使用说明书
2. 規格:
(1) 頻 寬: DC - 25 MHz (-3dB) for x 50, x 200
DC - 15 MHz (衰 減 x 20檔)
(2) 衰 減: x 20, x 50, 或 x 200
(3) 精 確 度: +/- 2%
(4) 輸入電壓範圍 (DC + AC PEAK TO PEAK)
3. 測試棒面板說明
輸入端
電源開關指示燈
電力不足指示燈 衰減量選擇及電源開關旋鈕
輸出端 44
外部電源引入端
DP-50 中文說明書
4. 操作環境及狀況
溫度 溼度
一般狀態
使用操作中 儲存
+20° C … +30° C 0° C … +50° C -30° C … +70° C
43
DP-50 中文說明書
(8) 輸 出 阻 抗: 50 Ω (9) 上 升 時 間:
7 ns for x 200, x 500 及 x 1000 14 ns for x 100 (10) 雜 訊 抑 制 率: 60 Hz: > 80 dB ; 100 Hz: > 60 dB ; 1 MHz: > 50 dB (11) 電 源: 指 定 外 接9 V DC 電 源(必 須 是 本 公 司 承 認 指 定 品) (12) 耗 電: 最 大 耗 電 量35 mA (0.4瓦 特)
DP-25 差動測試棒
DP-25 差動測試棒
1. 簡 述:
DP-25差 動 測 試 棒 提 供 一 個 安 全 的 儀 器 給 所 有 的 示 波 器 使 用, 它 可 以 轉 換 由 高 輸 入 的 差 動 電 壓(≦1400 PEAK) 進 入 一 個 低 電 壓(≦7.0V), 並 且 顯 示 波 形 在 示 波 器 上, 使 用 頻 率 高 達25 MHz.非 常適合大電力測試、研發使用。 差 動 測 試 棒 輸 出 標 示 是 設 計 在 操 作 示 波 器1MΩ 的 輸 入 阻 抗 的 相 對 衰 減 量, 當 使 用50Ω 匹 配 器 時 衰 減 量 剛 好 為2倍 量 。 DP-25差 動 測 試 棒, 也 建 議 選 購 本 公 司 生 產 的PL-10阻 抗 轉 換 器, 可 以 延 伸 差 動 測 試 棒 的 應 用 範 圍-可 以 在 數 字 電 錶 上 觀 測 更 精 確 的實際測試電壓值(示波器精確度為3%, 數字電錶約精準3倍)。 [注意] 如果沒有使用PL-10阻抗轉換器, 而直接連接數字電錶, 讀 值 的 誤 差 將 大 於1 0 %。
示差折光检测器使用说明书
示差折光检测器使用说明书示差折光检测器ShodexR1-102•配备有彩色液晶显示器，便于检测人员实时监控色谱状态。
•检测器具有自动启动功能，能自动完成更换参比池洗脱液和检查基线稳定性等复杂的操作。
•强大的校验功能，能轻松完成设备组件的校验。
•优化的温控措施缩短了设备启动后的稳定化时间，并提高了基线的稳定性。
•配备有泄漏感应器，一旦发生溶剂泄露，即刻自动停泵。
•外部输入和输出端子以及RS232C通信端口，可使系统实现高度自动化。
1.基本原理示差折光检测器是基于连续测定流通池中溶液折射率的方法来测定样品浓度的检测器。
光从一种介质进入另一种介质时，由于两种物质折射率的不同就会产生折射。
只要样品组分与流动相的折光指数不同，就可被检测，二者相差愈大，灵敏度就愈高，在一定浓度范围内检测器的输出与溶质浓度成正比。
溶液的折射率是纯溶剂（流动相）和纯溶质（样品）的折射率乘以各物质的浓度之和。
1.1光学系统在偏转式示差折光检测器中，光路在通过两个装有不同液体的检测池时发生偏转，偏转的大小与两种液体之间折光率的差异成比例。
光路的偏转由光敏原件上的位移测得，显示了折光率的不同。
图一偏转式示差折光检测器的检测原理1.光束2.样品腔3.参比腔4. nr ﹥ns时的光束5. nr = ns时的光束6.位移7.光敏接收元件ns：样品腔中样品的折射率nr：参比腔中液体的折射率在光学系统中采用多种精密装置，提高了运行的稳定性，也使检测器更加精致。
从钨灯发出来的光束经过聚光透镜，狭缝1，准直镜和狭缝2，然后透过流通池，经零位玻璃调节器后在光敏元件上显示影像。
12图二 光学系统1.光源2.聚光透镜3.狭缝14.准直透镜5.狭缝26.流通池7.零位玻璃8.光敏接收元件当检测池的样品和参比的折光率发生变化时，光敏元件上的影像水平移动，如下图所示，由光敏接收元件各自发出的电信号的变化与影像成比例。
因此，与折射率的差异相对应的信号可由两信号输出的差异获得。
示差检测器的相关使用介绍
示差检测器的相关使用介绍什么是示差检测器示差检测器（Differential Amplifier）是一种能够检测电路中微小变化的差动放大电路。
它可以将输入信号的微小差异放大成较大的输出信号。
示差检测器通常会以微分放大器的形式出现，比如文氏桥差分放大器、多级电路放大器等。
示差放大器常用于精度要求较高的传感器、电压检测、电流检测、滤波器、调解器等领域中。
示差检测器的优点示差检测器的优点包括：•放大的主要是差分信号，可以减少共模信号的干扰；•可以减小信号的热噪声、漂移等，提高信号的精度；•可以进行反向偏压操作，从而可以成为理想的偏差电压源；•可以进行反馈作用，改善电路的增益、频率特性等。
示差检测器的使用方法示差检测器的使用方法可以分为以下几个步骤：1.连接示差放大器。
将输入端与被检测的信号源相连，将输出端与其他测量仪器接入电路中。
2.进行校准。
示差放大器在使用前需要进行校准以使其输出精度更高。
通常在校准示差放大器时需要进行一定的调整，比如调整偏置电压、增益、电阻等。
3.进行信号放大。
将需要检测的信号输入到示差放大器的输入端，将放大的信号输出到其他测量仪器或设备中。
4.进行信号处理。
收到放大后的信号后，需要进行一定的处理，如滤波、调解等，以获得更为准确的数据。
示差检测器的应用场景示差检测器广泛应用于计算机、通信、电视、雷达、电子测试、测量控制等各个领域。
以下是几个具体的应用场景：1.电流检测。
示差放大器可以检测电路中极小的电流信号，并将其放大后输出到测量仪器或其他设备中。
2.温度测量。
示差放大器可以将温度传感器输出的微弱电压变化放大，从而得到更为准确的温度数据。
3.检测环境噪声。
示差放大器可以检测环境中微小的声音、震动等信号，并将其放大输出到其他设备中，便于进行后续处理。
4.滤波器。
示差放大器可以用于滤波器的设计，进行对特定频率范围的信号的过滤。
总结通过对示差检测器的介绍，我们了解了示差检测器的优点、使用方法和应用场景。
示差检测器
润湿效果好
使用溶剂时请遵循下述建议。
流通池 碱性溶液 (pH > 9.5) 会腐蚀流通池中的石英，因此不得长时间 （数天）存放在系 统中。 不要使用任何可产生结晶的缓冲溶液。这样一来会堵塞 / 损坏流通池 （ RID 流通 池可以承受的最大压力为 5.0 bar 或 0.5 Mpa）。 在 5 ℃ 以下运输流通池时，必须确保池内充满乙醇。 流通池中的水性溶剂将导致藻类的生长。因此请勿将水性溶剂留在流通池中。加 入百分浓度较小的有机溶剂 （例如 5% 的乙腈或甲醇） 溶剂使用棕色玻璃瓶可避免藻类的生长。 经常过滤溶剂以免其中微粒永久性阻塞毛细管。避免使用下述可腐蚀钢铁的溶 剂： • 碱金属卤化物及其酸溶液 （如：碘化锂、氯化钾等）。 • 高浓度无机酸，如硝酸、硫酸，尤其是在高温下 （如果色谱方法中确实需要， 则使用对不锈钢腐蚀性弱的磷酸和磷酸盐缓冲液代替）。 • 能形成自由基或酸的含卤溶剂或混合物，如： 液。
示差折光检测器的优化
1 .正确放置溶剂和废液瓶 2. 切勿使流通池超压 3. 使用正确的溶剂 4. 做泄露检查 5. 控制光学设备温度 6. 设置适当的响应时间 7. 再循环流动相 8 .考虑使用脱气机 9. 仅使用预混合的溶剂 10 .考虑溶剂随时间出现的变化
基线问题的可能原因
噪音 （短期） 通常，短期噪音源为电子组件 （检查峰宽的设置，并检查电子噪音的环境源），
检测器维护操作规程
流通池中的水性溶剂将导致藻类的生长。所以不能长时间把水性溶剂留在流通池 中。可加入几个百分浓度的有机溶剂 （如 5% 的乙腈或甲醇）。
强溶剂可以溶解流通池中可能存在的任何污染物
为防止流通池被污染，请遵循下列操作规程 进行处理。 使用强溶剂进行冲洗。 把此溶液留在池中约 1 小时。 使用流动相进行冲洗。
示差检测器中文说明书
WatersHPLC SystemBasic Teaching MaterialFor 2414 Refractive Index Detector 沃特斯高效能液相層析系統-2414折射率偵測器基礎操作指引Content一、儀器介紹與功能說明 (3)1. 儀器外觀 (3)2. 螢幕說明 (3)二、開機方法 (4)三、操作畫面說明 (4)四、溫度設定 (6)五、IEEE 位址( IEEE Address ) 設定 (7)六、液晶螢幕明暗度設定 (8)七、關機方法: (8)一、儀器介紹與功能說明1.儀器外觀2.螢幕說明a.RIU Modeb.410 Mode液晶顯示幕操作面板二、開機方法a.將2414 RI Detector的電源開關打開至ON(1)的位置，機器開始作自我檢查。
b.待儀器自我測試完畢後，即出現以下畫面，此乃表示開機測試正常。
三、操作畫面說明液晶顯示幕四、溫度設定a.按溫度設定鍵。
液晶顯示幕b.進入溫度設定畫面。
c.按<▲>/<▼>至Detector(Det)或Column(Col) 溫度設定位置(Set)。
d.輸入預設定之溫度大小。
e.按<HOME>鍵回復至初始畫面。
五、IEEE 位址( IEEE ADDRESS ) 設定a.按<HOME>鍵回復至初始畫面。
液晶顯示b.按<Shift>及<CONFIGURE>鍵，至系統設定功能。
c.將游標移動至IEEE位址設定位置，輸入適當之位址編號。
( 位址編號不能與其他儀器/設備相同)d.設定完畢後，按<HOME>鍵回復至初始畫面。
六、液晶螢幕明暗度設定a.按<HOME>鍵回復至初始畫面。
液晶顯示b.按<Shift>及<Contrast>鍵，至螢幕明按度設定功能。
c.按<▲>/<▼>調整螢幕適合之明暗度。
示差RI201H检测器说明书
Waters_2414_视差折光检测器_操作员指南
Waters 2414视差折光检测器操作员指南715022414MD/修订版B版权所有© Waters Corporation 2009保留所有权利ii版权声明© 2009 WATERS CORPORATION 。
在美国和爱尔兰印刷。
保留所有权利。
未经出版商的书面允许，不得以任何形式转载本文档或其中的任何部分。
本文档中的信息如有更改，恕不另行通知，且这些信息并不作为 Waters Corporation 的承诺。
Waters Corporation 对本文档中可能出现的任何错误不承担任何责任。
本文档在出版时被认为是完整和准确的。
任何情况下，对与使用本文档有关或因使用本文档而导致的偶发或继发的损害，Waters Corporation 不承担任何责任。
商标Alliance 、Millennium 和 Waters 是 Waters Corporation 的注册商标，Empower 、ExpertEase 、LAC/E 、PowerLine 、SAT/IN 和“THE SCIENCE OF WHAT ’S POSSIBLE ”是 Waters Corporation 的商标。
PEEK 是 Victrex plc 的注册商标。
Tygon 是 Saint-Gobain Corporation 的注册商标。
其它注册商标或商标均为其各自所有者的专有资产。
客户意见或建议Waters 的技术交流部门恳请您告诉我们您在使用该文档时所遇到的任何错误或向我们提出改进建议。
请协助我们了解您最希望从文档中获得什么内容，让我们可以不断改进其准确性及可用性。
我们会认真对待收到的每条客户意见。
您可以通过发送邮件到 tech_comm@ 与我们联系。
联系 Waters如果您就使用、运输、移除或丢弃 Waters®的任何产品有更高要求或技术问题，请联系Waters。
可以通过 Internet、电话或传统邮件联系我们。
RID-10A 示差检测器操作指南
RID-10A 示差检测器操作一、操作步骤1.按shift和8R flow以冲洗参比池流路20min，此时，R flow灯亮。
2.反复开关R flow数次以消除池内气泡。
3.关闭R flow，等待至基线稳定。
4.当blance value大于50时，按blance键平衡光路。
（如小于50，不必此操作。
）5.等待基线稳定后，开始分析。
二、要得到稳定基线，应注意：1.保持室温恒定2.溶剂脱气以减少溶剂内溶解的气体3.连接大内径废液管以降低检测器出口背压系统内无在线脱气装置时，一般使用0.3 mmid废液管以产生一定背压而避免生成气泡，但有可能对基线稳定性产生影响。
故一般建议配备在线脱气装置且使用大内径废液管。
三、注意点1.大流量操作条件（L模式）下，开关电磁阀（R flow）可能会损坏电磁阀，此时会显示CHECK FLOW信息。
此时应将流量设定为1mL/min，再按Enter。
2.反复按FUNC键至显示TOTAL EN，此能量为照射至二极管上的总光能量，一般为6000～9000，如不在此范围时，调节LAMP Volt使之落于该范围。
3.当流量大于3mL/min时，应关闭检测池温度控制，即CELL TEMP：OFF。
如流量小于3mL/min时，设置CELL TEMP为室温＋12℃。
温度设置范围为30-60℃。
检测器实际温度可在ACT TEMP下显示。
4.注意背压：检测池：≤ 20kgf/cm2 (2MPa)四、清洗检测池在R flow处于ON时，从进口处注入50mL丙酮，再依次用50mL蒸馏水、50mL 0.1mol/L硝酸溶液进行冲洗，再用蒸馏水冲洗干净。
液相色谱检测器说明
紫外吸收检测器紫外吸收检测器 ultraviolet absorption detector 简称紫外检测器（UV），是基于溶质分子吸收紫外光的原理设计的检测器。
因为大部分常见有机物质和部分无机物质都具有紫外吸收性质，所以该检测器是液相色谱中应用最广泛的检测器，几乎所有液相色谱仪都配置了这种检测器。
示差检测:是通用型检测器，凡具有与流动相折光率不同的样品组分，均可使用示差折光检测器检测。
目前，糖类化合物的检测大多使用此检测系统（当然现在糖类elsd很普遍）。
示差检测器示差检测器（RID）是连续检测样品流路与参比流路间液体折光指数差值的检测器，是根据折射原理设计的，属偏转式类型。
光源通过聚光镜和夹缝在光栏前成像，并作为检测池的入射光，出射光照在反射镜上，光被反射，又入射到检测池上，出射光在经过透射镜照到双光敏电阻上形成夹缝像。
双光敏电阻是测量电桥的两个桥臂，当参比池和测量池流过相同的溶剂时，使照在双光敏电阻的光量相同，此时桥路平衡，输出为零。
当测量池中流过被测样品时，引起折射率变化使照在双光电阻上的光束发生偏转，使双光敏电阻阻值发生变化，此时由电桥输出讯号，即反映了样品浓度的变化情况。
二极管阵列检测器（diode-array detector, DAD）：以光电二极管阵列（或CCD阵列，硅靶摄像管等）作为检测元件的UV-VIS 检测器。
它可构成多通道并行工作，同时检测由光栅分光，再入射到阵列式接受器上的全部波长的信号，然后，对二极管阵列快速扫描采集数据，得到的是时间、光强度和波长的三维谱图。
与普通UV-VIS检测器不同的是，普通UV-VIS检测器是先用单色器分光，只让特定波长的光进入流动池。
而二极管阵列UV-VIS检测器是先让所有波长的光都通过流动池，然后通过一系列分光技术，使所有波长的光在接受器上被检测。
荧光检测器荧光检测器（FD）是高压液相色谱仪常用的一种检测器。
用紫外线照射色谱馏分，当试样组分具有荧光性能时，即可检出。
安捷伦1100示差检测器参考手册-4
219
Agilent 1100
Esc F3 Records
Views F5 RID. F4 Maint log
System
F7 Add
220
Agilent 1100
Esc F3
3
Tests
Views RID
Schematics
F5 RID
Agilent 1100 RID m
System
221
Agilent 1100
35 ° C,
4s
35 ° C, Agilent 1100
1.0 mL/min LC ,
228
10 10
30
31
60 61
CPU CPU
1 2 3 4
230
5 6
1 2 3 4 5
231
32
32
*
**
Agilent 1100
1
GC LC UV-
LAS
90
***
90
30
****
90
Agilent Agilent
Filter
Polarity Zero
Calibration
nRIU Calculation
Diode 1 Signal Diode 2 Signal Temperature Signal
Selected Signals
Raw Data Digital Interface
Analog Outputs
RIM
RIM
CAN GPIB RS-232 Æ
ASIC —
304 GPIB CAN
LED 8 32 1100 Win
APG
ASIC RS-232C
RID-10A示差检测器图文设置
1、检测池温度设定
在初始状态下重复按func键，直至CELL TEMP出现，按数字键输入要设定的温度例如40℃，按enter键确认，按CE键返回初始状态，
2、置换参比池流动相/balance调整
按shift，再按数字键8，流动相流入至参比池，此时R flow指示灯亮，启动送液泵，以正常分析流速冲洗参比池，冲洗时间与使用的流动相以及流动相清洁度有关，一般从20min至几小时不等，然后再按shift键，再按数字键8，此时R flow 指示灯灭，流动相切换至样品池
观察基线直至信号平稳，此时如果balance值超出±50的范围需做balance调整，方法是，先按shift，再按数字键7，平衡调整自动开始进行，调整完成后balance 值应为零。
RID-10A示差检测器操作
RID-10A示差检测器操作一、操作步骤1、按shift 和8R flow 以冲洗参比池流路20min，此时，R flow灯亮。
2、反复开关R flow数次以消除池内气泡。
3、关闭R flow，等待至基线稳定。
4、当blance value大于50时，按blance键平衡光路。
（如小于50，不必此操作。
）5、等待基线稳定后，开始分析。
二、要得到稳定基线，应注意：1、保持室温恒定2、溶剂脱气以减少溶剂内溶解的气体3、连接大内径废液管以降低检测器出口背压系统内无在线脱气装置时，一般使用0.3 mmid废液管已产生一定背压而避免生成气泡，但有可能对基线稳定性产生影响。
故一般建议配备在线脱气装置且使用大内径废液管。
三、注意点1、大流量操作条件（L模式）下，开关电磁阀（R flow）可能会损坏电磁阀，此时会显示CHECK FLOW信息。
此时应将流量设定为1mL/min，再按Enter。
2、反复按FUNC键至显示TOTAL EN，此能量为照射至二极管上的总光能量，一般为6000～9000，如不在此范围时，调节LAMP Volt使之落于该范围。
3、当流量大于3mL/min时，应关闭检测池温度控制，即CELL TEMP：OFF。
如流量小于3mL/min时，设置CELL TEMP为室温＋12℃。
温度设置范围为30-60℃。
检测器实际温度可在ACT TEMP下显示。
4、注意背压：检测池：≦ 20kgf/cm2四、清洗检测池在R flow处于ON时，从进口处注入50mL丙酮，再依次用50mL蒸馏水、50mL 0.1mol/L硝酸溶液进行冲洗，再用蒸馏水冲洗干净。
