自动化仪表安装施工程序和要求
自动化仪表工程施工程序
自动化仪表工程施工程序一、施工准备阶段1.1 审查设计文件:在施工准备阶段,施工单位应认真审查设计文件,确保设计文件的准确性和完整性,有必要时,与设计单位进行沟通,解决设计文件中存在的问题或疑问。
1.2 设备购置:施工单位应根据设计文件中的仪表设备清单,按照规定的标准和要求,进行仪表设备的购置,确保仪表设备的质量和性能满足项目要求。
1.3 人员培训:施工单位应组织相关人员进行培训,确保施工人员具备必要的技能和知识,能够熟练操作各种仪表设备及相关软件,保证施工工作顺利进行。
1.4 施工计划编制:施工单位应按照设计文件和要求,合理制定施工计划,包括仪表设备的安装顺序、工作流程、施工进度等内容,确保施工过程按计划进行。
二、仪表设备安装阶段2.1 施工现场准备:在仪表设备安装之前,施工单位应对施工现场进行清理和整理,确保施工现场环境整洁,无障碍物,并保证施工人员的安全。
2.2 安装过程控制:施工单位应根据设计要求和标准,对仪表设备进行精确的安装,包括设备的固定、接线、调试等工作,严格控制安装过程中的质量和进度。
2.3 设备调试:安装完毕后,施工单位应对仪表设备进行调试和检测,确保设备正常运行、数据准确、功能完好,可靠性高。
2.4 安全保障:在仪表设备安装过程中,施工单位应加强安全管理,遵守安全操作规程,保证施工人员的安全,并对施工现场进行安全检查和整改,确保施工工作安全进行。
三、系统调试阶段3.1 仪表设备调试:施工单位应按照设计文件中的要求,对仪表设备进行系统调试,模拟不同工况下的运行条件,进行数据采集和分析,找出系统中存在的问题,并及时解决。
3.2 系统联调:在仪表设备调试完毕后,施工单位应进行系统联调,将各个仪表设备联通起来,进行整体的调试和测试,确保系统各部分正常协调工作。
3.3 稳定运行:系统联调完成后,施工单位应对系统进行稳定运行测试,观察系统运行情况,解决可能出现的问题,保证系统能够长期稳定运行。
自动化仪表安装方法
自动化仪表安装方法一、保护管敷设施工方法1、安装程序:熟悉图纸→放线定位→材料检查→锉口套丝→配管→质量检查→管内杂物清理→管内穿引线→封闭管口→隐蔽验收。
2、弯管时加热应均匀,管子不应有明显变形与烧焦,用套管加热连接时,管子插入深度宜大于外径的1.5倍,当使用粘合剂连接时,应大于1.1倍。
3、支架间距:DN25以下≤1m,DN25以上≤1.5m,管端及连接部件的两侧300㎜处应加以固定,管线直线长度大于30m时,应采取热膨胀补偿措施。
4、与未绝热的高温工艺设备,管道表面间的距离≥500㎜。
二、桥架安装施工方法1、安装程序:熟悉图纸→放线定位→支架托架安装→桥架安装→质量检查2、成品桥架应平整,内部光洁,无毛刺,加工尺寸准确,各种附件及盖板齐全。
3、桥架安装应横平竖直,排列整齐,其上部与天棚之间应留有便于损伤的空间,垂直排列的桥架时,其弯曲弧度应一致,桥架拐直角弯时,其最小的弯曲半径不应小于桥架内最粗电缆外径的10倍。
4、桥架连接时,连接螺栓其螺母应置于桥架外侧,并应设置专用接地板或接地线(镀锌桥架除外),桥架与桥架间,桥架与仪表箱盘间,桥架与盖板之间及盖板与盖板章应对合严密。
5、当直接由汇线桥架内引出电缆时,应用机械加工方法开孔,并采用合适的护圈保护电缆。
三、仪表箱盘安装方法1、安装程序:熟悉图纸→放线定位→设备检查→基础型钢制安→设备就位找正→质量检查→柜内配线校对2、设备的型号、规格必须符合设计及有关标准要求,并附有合格证、质保书。
3、基础型钢制作尺寸应与仪表盘尺寸相符,其直线度及水平方向倾斜允差为1㎜/m,底座总长>5m时,全长允差5mm,基础型钢应在二次抹面前安装找正,其表面应高出地面,基础型钢接地良好。
4、仪表箱盘安装应垂直、平整、牢固。
5、单独安装仪表盘垂直度允差1.5mm/m,水平方向倾斜度允差1mm/m。
6、成排仪表盘垂直度允差 1.5mm/m,水平方向倾斜度允差1mm/m;相邻两盘顶部调试调试允差为2㎜;>3盘以上成排安装顶部调试最大允差5mm;相邻两盘接缝处得胜回朝下面的平面度允差1mm;5盘以上成排安装,盘下面的平面度最大允差5mm;相邻两盘接缝间隙≤2㎜。
工程自动化仪表安装施工方案
自动化仪表安装施工技术方案1工程概述本工程自控系统采用先进的DCS、QCS 计算机控制系统。
DCS 为计算机集散型控制系统英文缩写,是本工程的控制核心。
通过DCS 系统控制,可对纸机的主体设备及附属设施的各控制点(电机、阀门、流量、温度、压力等)进到自动控制,并对纸机的各检测点的工作状态(电机速度、电流、压力、温度、流量及浓度等)在计算机上显示。
该系统由控制站、操作站、工程师站、I/O 柜、PLC 柜、UPS 电源、显示器、网络设备、及各种现场仪表组成,具有扩展灵活、系统可靠、操作简便等优点。
QCS 为纸张质量控制系统,在纸机现场设有扫描设备,扫描检测纸张的水分、定量、厚度等,所测参数反馈到QCS 控制系统,系统通过运算输出信号控制调节蒸汽流量、上浆量放料阀开度、网前箱堰板开度及配浆比例来确保以上指标达标,从而保证纸张质量。
DCS 与QCS 之间通过网络进行信息交换,QCS 控制系统把当前检测的纸张质量(水分、定量、厚度等)信息反馈到DCS,由DCS 根据这些信息重新对纸机工作状态进行修正,实现系统的自动控制,保证纸机工作在最佳工作方式。
现场仪表有:液位、压力、差压、浓度变送器,电磁流量计、轴封水流量计、温、湿度计、和各类调节阀、开关阀等。
2施工工艺流程及质量控制点 注:△为质量控制点质量控制点明细表盘柜、现场仪表定基础槽钢制安 设备开箱检查仪表单体调校施工准备 预埋管、件、金属构件交接检查△ 1管路敷设 现场自控设备安装 电缆敷设 控制计算机及PLC 安装接线检查 交工验收 系统自检校、接线 系统调试△ 3△ 2盘柜安装桥架安装DCS 系统单独加电自检序号 工序类别 工序内容 检验标准 检验形式 检验方法 检验类型1 特殊工序 管件预埋检查 GBJ93-86 交接检 现场检查 抽检2 关键工序 控制计算机及PLC安装YBJ217-89 自、专检 看记录 全检3 关键工序 系统调试 GBJ93-86 交接检 看记录 全检对于质量控制点,每道工序必须严格按规范、规程要求执行,在该控制点经过检查合格后,才能进入下一道工序施工。
自动化仪表工程施工的安装原则
自动化仪表工程施工的安装原则一、自动化仪表安装原则与施工程序1.自动化仪表安装原则施工原则:先土建后安装;先地下后地上;先安装设备再配管布线;先两端(控制室、就地盘和现场仪表)后中间(电缆槽、接线盒、保护管、电缆、仪表管道等)安装原则:先里后外;先高后低;先重后轻调校原则:先取证后校验;先单校后联校;先单回路后复杂回路;先单点后网络2.自动化仪表施工程序施工准备→制作安装盘柜基础→盘柜、操作台安装→电缆槽、接线盒安装→取源部件安装→仪表单体校验、调整安装→仪表管道安装→电缆敷设→仪表单元设备试验→综合控制系统试验→回路试验、系统试验→投运→竣工资料编制→交接验收。
二、自动化仪表设备安装的要求1.仪表设备安装的一般规定(1)光线充足,操作和维护方便;(2)仪表的中心距操作面的高度宜为1.2-1.5m;(3)显示仪表应安装在便于观察示值的位置;(4)仪表不应安装在有振动、潮湿、易受机器损伤、有强磁场干扰、高温、温度剧烈变化和有腐蚀性气体的位置;(5)检测元件应安装在能真实反映输入变量的位置;(6)直接安装在管道上的仪表,宜在管道吹扫后安装,当必须与管道同时安装时,在管道吹扫前将仪表拆下;(7)直接安装在管道或设备上的仪表在安装完毕后进行压力试验;(8)对仪表和仪表电源设备进行绝缘电阻测量时,应有防止弱电设备及电子元件被损坏的措施。
2.温度检测仪表安装(1)测温元件安装在易受被测物料强烈冲击的位置,应采取防弯曲措施(2)压力式温度计的感温包必须全部浸入被测对象中。
3.压力检测仪表安装(1)测量高压的压力表安装在操作岗位附近时,宜距操作面1.8m以上,或在仪表正面加保护罩。
(2)现场安装的压力表,不应固定在有强烈振动的设备或管道上。
4.流量检测仪表安装(1)节流元件安装前应进行清洗,清洗时不应损伤节流件;节流件安装方向,必须使流体从节流件的上游端面流向下游端面,孔板的锐边或喷嘴的曲面侧迎着被测流体的流向。
自动化仪表工程施工及质量验收规范
自动化仪表工程施工及质量验收规范第一章总则第一条为了规范自动化仪表工程的施工及质量验收,保证工程质量,提高工程效率,促进工程的可持续发展,特制定本规范。
第二条本规范适用于各类自动化仪表工程的施工及质量验收,包括但不限于调度自动化系统、监控自动化系统、控制自动化系统等。
第三条自动化仪表工程的施工及质量验收应符合相关法律法规、标准、规范要求,保证工程的安全、可靠、节能、环保等性能。
第四条自动化仪表工程施工及质量验收应执行质量管理责任制度,明确各方责任,保证工程质量。
第二章施工要求第五条自动化仪表工程施工前,应制定施工组织设计方案,明确施工流程、工艺及质量验收要求。
第六条施工单位应具备相应的资质,并有专业的技术团队进行施工。
第七条施工单位应加强对施工人员的技术培训,提高其技术水平及安全意识。
第八条施工单位应配备完善的施工设备及工具,并由专人进行操作和维护。
第九条施工现场应保持干净整洁,材料堆放有序,避免对环境造成污染。
第十条施工单位应定期对施工进度进行检查,及时解决施工中出现的问题。
第三章质量验收第十一条自动化仪表工程的质量验收应包括施工前验收、隐蔽验收、竣工验收及运行验收。
第十二条施工单位应在施工前,对相关文档进行审核,确保其符合设计要求及规范要求。
第十三条隐蔽验收应在相关工程结构封闭前进行,检测工程质量,确保工程质量符合规范要求。
第十四条竣工验收应由业主单位及设计单位组织进行,对工程进行全面检查,合格后方可交付使用。
第十五条运行验收应在工程投入运行后进行,检测工程的运行性能,确保其正常运行。
第四章质量管理第十六条施工单位应建立质量管理体系,明确质量管理责任及流程。
第十七条施工单位应对所使用的材料进行验收,保证其品质和性能符合规范要求。
第十八条施工单位应加强工程监理,及时发现并解决工程中出现的质量问题。
第十九条施工单位应做好工程质量档案的归档工作,确保工程质量的可追溯性。
第二十条施工单位应定期进行工程质量评估,及时改进施工质量。
自动化仪表工程主要施工程序
⾃动化仪表⼯程主要施⼯程序 ⾃动化仪表⼯程施⼯的原则是:先⼟建后安装,先地下后地上,先安装设备再配管布线,先两端(控制室,就地盘,现场和就地仪表)后中间(电缆槽,接线盒,保护管,电缆,电线和仪表管道等)。
仪表设备安装应遵循的原则是:先⾥后外,先⾼后底,先重后轻。
仪表调校应遵循的原则是:先取证后校验,先单校后联校,先单回路再复杂回路;先单点后络。
(⼀) ⾃动化仪表⼯程施⼯程序 施⼯准备(施⼯技术,施⼯现场,施⼯机具设备,施⼯⼈员,标准仪器审查标定)-配合⼟建制造安装盘柜基础-盘柜,操作台安装-电缆槽,接线箱(盒)安装-取源部件安装,仪表单体校验,调整安装-电缆初验,敷设,导通,绝缘试验,校、接线-测量管、伴热管、⽓源管、⽓动信号管安装-综合控制系统试验-回路试验、系统试验-保运-竣⼯资料编制、-交⼯验收。
(⼆) 仪表管道安装 仪表管道有测量管路,⽓动信号管道,⽓源管道,液压管道和伴热管道等。
仪表管道安装主要⼯作内容有:管材管件出库检验;管材及⽀架的除锈,防腐;阀门压⼒试验;管路预制,弯制和敷设,固定;测量管道的压⼒试验;⽓动信号管道和⽓源管道的压⼒试验与吹扫;伴热管道的压⼒试验;管材及⽀架的⼆次防腐。
(三) 仪表设备安装及试验 仪表设备主要有仪表盘,柜,操作台及保护(温)箱,温度检测仪表,压⼒检测仪表,流量检测仪表,物位检测仪表,机械量检测仪表,成分分析和物性检测仪表及执⾏器等。
仪表设备安装及试验主要内容有:取源部件安装,仪表单体校验,调整;现场仪表⽀架预制安装,仪表箱保温箱和保护箱的安装;现场仪表安装(温度检测仪表,压⼒检测仪表,流量检测仪表,物位检测仪表,机械量检测仪表,成分分析和物性检测仪表等);执⾏器安装。
(四) 仪表线路安装 仪表线路是仪表电线、电缆、补偿导线、光缆和电缆槽、保护管等附件的总称。
其主要⼯作内容有:型钢的除锈、防腐;各种⽀架的制作与安装;电缆槽安装(电缆槽按其制造的材质主要为玻璃钢电缆槽架、钢制电缆槽架和铝合⾦槽架。
工业自动化仪表工程施工及验收规范
工业自动化仪表工程施工及验收规范一、总则为规范工业自动化仪表工程施工和验收过程,保证工程质量,提高工作效率,特制定此规范。
二、施工前准备1. 工程质量要求:根据工程设计要求和相关标准,明确工程质量目标。
2. 施工组织设计:制定合理的施工组织设计,明确工程施工阶段及责任分工。
3. 材料准备:采购符合标准要求的材料,保证施工质量。
4. 施工人员:安排具备相关资格和经验的施工人员参与施工。
三、施工过程1. 施工环境准备:保持施工现场整洁,确保施工设备正常运转。
2. 仪器设备安装:根据设计要求,合理布置仪器设备,注意设备之间的连线连接。
3. 电缆敷设:电缆敷设要符合相关规范要求,注意保护电缆,避免损坏。
4. 通电试运行:设备安装完成后,进行通电试运行,检查设备运行情况。
5. 调试校准:对所安装的仪器设备进行调试和校准,确保其准确、可靠。
6. 系统联调:对整个系统进行联调,确保系统各部分协调运行。
7. 安全防护措施:施工中保证安全生产,注意施工人员的安全防护。
四、验收及交付1. 验收标准:根据工程设计要求及相关标准,制定验收标准。
2. 验收程序:按照工程验收标准,对工程设备进行逐项验收。
3. 测试检测:对仪器设备进行测试检测,确保其功能正常。
4. 验收报告:填写验收报告,将验收结果记录详细。
5. 交付程序:对验收合格的工程设备进行交付。
同时编制交付文件。
五、工程总结工程结束后,对整个工程进行总结,总结施工过程中的经验和教训,为以后工程提供参考。
六、工程监理工程监理要严格按照相关规范要求进行监督,确保工程质量符合相关标准,同时要及时处理工程施工中的问题。
七、附则本规范是指导工业自动化仪表工程施工及验收的基本规范,施工单位在实际施工中应根据工程实际情况进行具体操作,并遵守相关法规和标准。
以上为工业自动化仪表工程施工及验收规范的内容,希望能够对相关行业的从业人员有所帮助。
自动化仪表施工方案
自动化仪表施工方案1. 引言自动化仪表施工方案是指在工业生产过程中使用自动化仪表设备来实现对工艺参数、过程控制参数的测量、监控和调节。
本方案旨在介绍自动化仪表施工的相关流程、步骤和注意事项。
2. 施工流程2.1 前期准备在进行自动化仪表施工前,需要进行一些前期准备工作,包括以下内容:•完善项目计划:确定施工时间、预算、目标等。
•采购仪表设备:根据项目需求,采购适当的仪表设备。
•制定施工方案:根据项目要求,制定详细的施工方案,包括施工步骤、工作流程等。
2.2 施工步骤2.2.1 安装仪表设备根据施工方案,按照以下步骤安装仪表设备:1.确定设备位置:根据设备的功能和使用要求,确定仪表设备的安装位置。
2.安装支架:安装支架以便将仪表设备固定在设备位置上。
3.连接管道:根据设备的输入输出要求,连接管道以便与工艺流程相连。
4.安装仪表设备:将仪表设备按照说明书的要求固定在支架上,并连接到管道。
2.2.2 接线和电气连接在安装仪表设备后,进行接线和电气连接的步骤如下:1.接线准备:根据设备的接线要求,准备相应的电缆、接线端子等材料。
2.进行接线:将仪表设备的接线端子与电缆进行连接,并固定接线端子。
3.进行电气连接:将仪表设备的电气连接与工控系统或PLC进行连接。
2.2.3 设备调试和校准安装完成后,对仪表设备进行调试和校准,步骤如下:1.设备调试:按照设备说明书进行设备的调试工作,确保设备能够正常工作。
2.设备校准:根据准确度要求,进行设备的校准工作,确保仪表设备的测量结果准确可靠。
2.3 施工注意事项在进行自动化仪表施工时,需要注意以下事项:•施工安全:遵循相关安全规定,佩戴好安全防护用具,并进行施工安全培训。
•施工质量:在施工过程中,确保施工质量,避免使用低质量的仪表设备。
•文件记录:对施工过程、设备调试和校准进行详细记录,以备后期参考。
3. 结论自动化仪表施工是工业生产过程中重要的一环,通过本方案的实施,可以确保仪表设备的正确安装、接线和调试,为生产过程中的测量、监控和调节提供可靠的支持。
自动化仪表工程施工及验收规范
自动化仪表工程施工及验收规范是指在工业和民用仪表工程的施工及验收过程中,应遵循的一系列技术和管理规定。
这些规范的制定旨在提高自动化仪表工程施工技术和管理水平,确保工程质量。
本文将详细介绍自动化仪表工程施工及验收规范的主要内容。
一、适用范围自动化仪表工程施工及验收规范适用于工业和民用仪表工程的施工及验收。
但需要注意的是,本规范不适用于制造、贮存、使用爆炸物质的场所以及交通工具、矿井井下、气象等仪表安装工程。
二、施工要求1. 仪表工程施工应符合设计文件及本规范的规定,并应符合产品安装使用说明书的要求。
对设计的修改必须有原设计单位的文件确认。
2. 对直接安装在设备和管道上的仪表和仪表取源部件,应按设计文件对专业分界的规定施工。
3. 仪表工程所采用的设备及材料应符合国家现行的有关强制性标准的规定。
4. 仪表工程中的焊接工作,应符合现行国家标准《现场设备、工业管道焊接工程施工及验收规范》GB 50236—98 中的有关规定。
三、验收要求1. 仪表工程的验收应按照本规范的要求进行,包括施工质量、设备性能、系统功能等方面的检查。
2. 验收过程中,应抽取一定比例的样品进行检测,以验证施工质量。
样品数量和检测方法应符合国家相关标准的规定。
3. 验收组应由建设单位、设计单位、施工单位、监理单位等相关单位的代表组成,各方代表应具备相应的专业技术水平。
4. 验收组应按照本规范的要求,对仪表工程进行评分,评分达到规定要求即为合格。
四、强制性条文《自动化仪表工程施工及质量验收规范》(GB50093-2013)中,有部分条文为强制性条文,必须严格执行。
这些条文包括:第3.5.10(3)、5.1.3、6.1.14、6.5.1(3)、7.1.6、7.1.15、8.1.4、8.2.8、8.6.2、8.7.8、8.7.10、9.1.7、9.2.5、10.1.2、10.1.5、10.1.6(2)、10.1.7(12、13)、10.1.8、10,1.9、10.2.1、12.1.5、12.1.10条(款)。
自动化仪表施工规范
自动化仪表工程施工及验收规范GB 50093━20021 总则1.0.1 为了提高自动化仪表(以下简称仪表)工程施工技术和管理水平,确保工程质量,制订本规范。
1.0.2 本规范适用于工业和民用仪表工程的施工及验收。
本规范不适用于制造、贮存、使用爆炸物质的场所以及交通工具、矿井井下、气象等仪表安装工程。
1.0.3 仪表工程施工应符合设计文件及本规范的规定,并应符台产品安装使用说明书的要求。
对设计的修改必须有原设计单位的文件确认。
1.0.4 对直接安装在设备和管道上的仪表和仪表取源部件,应按设计文件对专业分界的规定施工。
1.0.5 仪表工程所采用的设备及材料应符合国家现行的有关强制性标准的规定。
1.0.6 仪表工程中的焊接工作,应符合现行国家标准《现场设备、工业管道焊接工程施工及验收规范》GB 50236—98中的有关规定。
1.0.7 仪表工程的施工除应按本规范执行外,尚应符合国家现行的有关强制性标准的规定。
2 术语2.0.1 自动化仪表 automation instrumentation对被测变量和被控变量进行测量和控制的仪表装置和仪表系统的总称。
2.0.2 测量 measurement以确定量值为目的的一组操作。
2.0.3 控制 control为达到规定的目标,在系统上或系统内的有目的的活动。
2.0.4 现场 site工程项目施工的场所。
2.0.5 就地仪表 local instrument安装在现场控制室外的仪表,一般在被测对象和被控对象附近。
2.0.6 检测仪表 detecting and measuring instrument用以确定被测变量的量值或量的特性、状态的仪表。
2.0.7 传感器 transducer接受输入变量的信息,并按一定规律将其转换为同种或别种性质输出变量的装置。
2.0.8 转换器 converter接受一种形式的信号并按一定规律转换为另一种信号形式输出的装置。
2.0.9 变送器 transmitter输出为标准化信号的传感器。
自动化仪表施工现场标准化规范
自动化仪表施工现场标准化规范一、引言自动化仪表施工是指在工业生产过程中,对仪表设备进行安装、调试和运行的过程。
为了保证自动化仪表施工的质量和效率,需要制定一套标准化规范,以确保施工过程的顺利进行,并达到预期的技术要求和安全标准。
二、施工前的准备工作1. 设计准备在施工前,需要进行仪表设计准备工作。
包括确定仪表的种类、型号和数量,编制仪表安装图纸和接线图等。
设计准备要充分考虑工艺要求和现场环境,确保仪表的选择和布置符合实际需求。
2. 材料准备根据设计需求,准备好所需的仪表设备和相关材料。
包括仪表、电缆、接线端子、保护管等。
材料的选择要符合相关标准,并经过质量检验合格。
3. 人员准备确定施工所需的人员数量和技术要求。
包括仪表安装人员、电气工程师和质检人员等。
人员要具备相关的专业知识和技能,并持有相应的证书。
三、施工过程1. 安装准备在进行仪表安装前,需要对施工现场进行准备工作。
包括清理施工区域,确保安全通道畅通;检查施工设备和工具的完好性和可用性;确保施工区域的环境符合安全要求。
2. 仪表安装按照设计图纸和安装要求,进行仪表的安装工作。
包括固定仪表设备、连接电缆和接线端子、安装保护管等。
安装过程中要注意仪表的位置和方向,确保安装牢固和接线正确。
3. 调试和测试安装完成后,进行仪表的调试和测试工作。
包括仪表的电气连接测试、信号调校和功能测试等。
调试过程中要严格按照操作规程进行,记录测试数据和结果。
4. 质量检验在调试和测试完成后,进行仪表的质量检验工作。
包括检查仪表的外观质量、功能性能和安全性能等。
检验结果要符合相关标准和规范要求。
5. 安全措施在施工过程中,要严格遵守安全操作规程和安全措施。
包括佩戴个人防护装备、使用安全工具和设备、遵守施工现场的安全规定等。
确保施工过程中的人员安全和设备安全。
四、施工后的工作1. 完工验收在仪表施工完成后,进行完工验收工作。
包括对施工质量进行检查和评估,确保施工符合技术要求和标准规范。
自控仪表施工方案仪表
1.编制根据●招标图纸。
●《工业自动化仪表工程施工及验收规范》GBJ93-86●《自动化仪表安装工程质量检查评估原则》GBJ131-90 2.施工措施及技术措施5.1 施工工序计划●详细施工工序计划为:施工准备→支架/基础预制、仪表设备接保检→单体调试开始→桥架敷设→现场仪表安装、控制室内安装→穿线管敷设→仪表供气管敷设→导压管安装、气源管线安装→电缆敷设→电缆检查及接线、就地显示仪表安装→试压及试漏→系统调试、试车。
5.2 施工准备●施工准备工作包括仪表施工机器具旳准备及进场、施工班房及调试班房旳准备及进场、施工人员旳进场及施工组织设计旳编制、施工方案旳编制、图纸会审,以及对应旳培训工作、技术交底等。
●图纸会审有两步,一步是设计图纸会审,另一步是施工单位自行组织旳图纸会审。
技术交底分三步,分别是设计交底、施工技术交底、工号技术员向施工人员旳施工交底。
●将进场旳调试班房是由大型集装箱改造而成旳,里面置有三排三层旳货架,并配有空调、排风扇、地毯、吸尘器等设备。
调试班房置于少尘、无震动、干燥、通风好且远离磁场旳地方。
●对于调试人员,我们将严格挑选精干人员,并针对本工程旳仪表类型进行对应旳培训工作,上岗前将提交一份详细资料交由甲方审批。
●由施工技术员对施工人员进行技术交底,让施工人员熟悉图纸,理解本工程旳特点、难点、技术规定及质量、安全、进度目旳等。
5.3 支架/基础预制、仪表设备接保检●支架预制包括变送器立柱制作、桥架托臂制作等。
变送器立柱采用2″管,立柱旳顶端用钢板焊接封口。
制作完后作好防腐,并封存好。
●当仪表设备到货时,由施工技术员、质检员及甲方代表对其进行开箱检查,并作好检查记录。
发既有缺陷旳仪表及时告知甲方,并作好详细记录。
●所有仪表设备分类、整洁地堆放,并挂好牌。
●调试人员对到货旳仪表设备要及时检查、试验,并认真作好调试记录。
发既有不合格仪表要及时打汇报告知甲方代表。
对被调仪表设备要作好标签工作:已单体调试完毕并合格旳要及时贴上调试合格证。
自动化仪表安装工程施工
根据工艺需求和现场条件,选择适合的自动化仪表设备,确保其性能稳定、精 度高、可靠性好。同时,要选择有质量保证的正规品牌和供应商,确保采购的 设备符合工程要求。
电缆桥架的安装高度与间距
总结词
安全、规范
详细描述
电缆桥架的安装高度与间距应符合相关规范和安全要求,保证施工安全和后期维 护方便。具体安装高度和间距应根据实际情况和设计要求来确定,并在施工中严 格控制。
自动化仪表安装工程施 工
目 录
• 自动化仪表概述 • 自动化仪表安装工程施工流程 • 自动化仪表安装工程施工技术要点 • 自动化仪表安装工程施工质量控制 • 自动化仪表安装工程施工安全措施 • 自动化仪表安装工程施工案例分析
自动化仪表概述
01
自动化仪表的定义与分类
自动化仪表的定义
自动化仪表是一种用于测量、记录、 显示或控制各种物理量、化学量、电 量等参数的设备,具有自动检测、记 录、显示、控制等功能。
冶金钢铁
环保水处理
在冶金钢铁行业中,自动化仪表主要用于 高炉、转炉、连铸和轧制等生产过程中的 温度、压力、流量等参数的测量和控制。
环保水处理行业需要自动化仪表对水质、 流量等参数进行实时监测和控制,以确保 水处理过程的稳定和高效。
自动化仪表的发展趋势
智能化
随着微处理器和计算机技术 的发展,自动化仪表将越来 越智能化,能够实现更加复 杂和精细的控制功能。
桥架封闭
对敷设完电缆的桥架进行封闭,确保电缆安 全。
仪表管路敷设
管路选型
根据设计要求选择合适的管路型号和 规格。
管路预制
按照设计图纸和规范要求,进行管路 的预制。
管路安装
将预制好的管路按照设计要求进行安 装。
自动化仪表安装步骤
自动化仪表安装步骤仪表安装程序可分为三个阶段,即施工准备阶段一施工阶段一试车交工阶段。
一、施工准备阶段施工准备是安装的一个重要阶段,它的工作充分与否,直接影响施工的进展乃至仪表试工任务的完成。
施工准备包括资料准备、物资准备、表格准备和工机具及标准仪器的准备.A、资料准备资料准备是指安装资料的准备。
安装资料包括施工图、常用的标准图、自控安装图册、《工业自动化仪表安装工程施工验收规范》和质量验评标准以及有关手册等。
施工图是施工的依据,也是交工验收的依据,还是编制施工图预算和工程结算的依据。
一套完整的仪表施工图,应该包括下列内容:(1)图纸目录(2)设计说明书(3)仪表设备汇总表(4)仪表一览表(5) 安装材料汇总表(6)仪表加工件汇总表、仪表加工件(按工号)一览表(7)电气材料汇总表(8)仪表盘正面布置图(9)仪表盘背面接线图(10)供电系统图(11)电缆敷设图(12)槽板(桥架)定向图(13)信号、联销原理图(14)供电原理图(15) 电气控制原理图(16)调节系统原理图、检测系统原理图(17)设备平面图、一次点位置图(18) 调节阀、节流装置计算书及数据表(19)仪表系统接地(20)复用图纸(21)带控制点工艺流程图(22)设计单位企业标准和安装图册施工单位向建设单位领取图纸,施工队向项目部领取图纸,施工队班组向施工队领取图纸应按目录进行核对。
上述图纸是对常规仪表而言,集散控制系统没有仪表盘,而多了端子柜、输入输出装置、单元控制装置、报警联锁装置等等。
B、技术准备技术准备是在资料准备的基础在进行的。
具体地说,要做下列技术准备工作.(1)参与施工组织设计的编制施工组织设计是施工单位拟建工程项目,全面安排施工准备,规划、部署施工活动的指导性技术经济文件.编制施工组织设计已成施工准备工作不可缺少的内容,并已形成了一项制度。
(2)施工方案的编制施工方案按其内容的重要性决定了它的审批权限。
一个完整的自控技术方案,应包括如下内容:(A)编制依据;(B)工程概况,包括说明、特点、主要的实物量;(C)主要施工工序和施工方法;(D)质量要求及质量保证措施;(E)安全技术措施;(F)进度网络计划或统筹图;(G)资源安排,包括劳动力及施工工机具、标准仪器一览表;(H)交工资料表格。
自动化仪表安装施工程序和要求
自动化仪表安装施工程序和要求一、施工现场准备1、大中型项目的仪表工程应有材料库房,加工预制厂,仪表库房,仪表调校室及工具。
2、仪表调校室应符合要求:仪表安装前的校准和实验应在室内进行,室温维持10~35℃,空气相对湿度不大于85%。
3、仪表实验的电源电压应稳定:交流电及60V以上的直流电源电压波动不应超过±10%,60V以下的直流电源电压波动不应超过±5%。
4、仪表实验的气源应符合要求:气源清洁、干燥、漏点比最低环境温度低10℃以上。
二、施工机具和标准仪器的准备1、调校用标准仪器、仪表基本误差的绝对值,不宜超过被校准仪表基本绝对值的1/3.三、仪表设备及材料的保管要求1、测量仪表、控制仪表、计算机及其他外部设备等精密设备,宜存放在温度为5~40℃、相对湿度不大于80%的保温库内。
2、仪表设备及材料在安装前的保管期限,不应超过1年;3、设备由温度低于-5℃的环境移入保温库时,应在库内放置24h后再开箱。
自动化仪表设备安装要求一、就地仪表的安装位置1、仪表中心距操作地面的高度为1.2~1.5m;2、显示仪表应安装在便于观察示值的位置;3、仪表不应安装在有振动、潮湿、易受机械损伤、有强电磁场干扰、高温、温度度变化剧烈和有腐蚀性气体的位置4、检测元件应安装在能真实反映输入变量的位置二、压力实验1、直接安装在管道上的仪表安装完毕后,应随同设备或管道系统进行压力实验,宜在管道吹扫后压力实验前安装,当必须与管道同时安装时,在管道吹扫前应将仪表拆下三、仪表上接线盒1、引入口不宜朝上;2、应采取密封措施。
四、测温元件的安装1、测温元件安装在易受被测物料强烈冲击的位置,应按设计规定采取防弯曲措施五、压力检测仪表1、测量气体介质压力时,变送器安装位置宜高于取压点2、测量液体或蒸汽压力时,变送器安装位置宜低于取压点六、节流元件须在管道吹洗后安装七、被分析样品的排放管应直接与排放总管连接,总管应引至安全场所,其集液处应有排液装置。
自动化仪表工程施工及验收规范
自动化仪表工程施工及验收规范一、引言自动化仪表工程是现代化工企业生产过程控制的关键装备,它的精确性和可靠性直接影响到生产过程的稳定性和效率。
为了保证自动化仪表工程的施工和验收质量,提高其性能和可靠性,必须遵循严格的规范和标准进行,确保各项参数和指标达到要求,使自动化仪表工程能够正常运行并长期稳定地发挥作用。
二、施工规范1. 施工前准备在进行自动化仪表工程施工前,应对工程所需的材料、设备和人力进行充分的准备,确保所有资源齐备且符合要求。
同时,要对施工现场进行认真的检查和清理,保证施工环境安全、整洁。
施工前还要制定详细的施工计划和施工方案,明确施工进度和质量要求。
2. 施工过程控制在进行自动化仪表工程施工时,应严格按照施工方案和设计要求进行操作,确保施工程序的顺利进行。
同时,要加强对施工现场的管理,确保施工作业安全、有序。
在施工过程中,应及时发现和处理施工中的问题和隐患,保证施工质量和进度。
同时,要做好施工记录和施工数据的记录和保存,为后续的验收工作提供依据。
3. 施工质量检验在自动化仪表工程施工过程中,应根据设计要求和相关标准进行质量检验,确保施工质量符合要求。
质量检验包括原材料的验收、施工工艺的检查、施工质量的抽查和检测等环节,应严格按照要求进行操作,确保检验结果准确可靠。
4. 施工完成验收在自动化仪表工程施工完成后,应进行定期的综合验收,对施工质量和性能进行全面检查和评估。
验收内容包括安装质量、接线质量、设备运行性能和安全保护等方面,应按照验收标准和验收规范进行操作,确保验收结果符合要求。
同时,要对施工过程中的问题和不足进行总结并及时改进,保证工程的质量和性能。
三、验收规范1. 验收标准自动化仪表工程验收标准应符合国家标准和相关规范要求,具体包括安装质量标准、接线标准、设备性能标准和安全标准等。
验收标准应明确具体的要求和指标,便于对工程的质量和性能进行评估。
2. 验收步骤自动化仪表工程验收主要包括准备验收、功能验收和综合验收三个步骤。
自动化仪表工程安装技术
自动化仪表工程是对机电设备运行进行监视、测量、调节的主要系统,包括仪表控制系统、集中控制系统。
本目重点是:掌握自动化仪表工程安装程序、自动化仪表设备安装要求,熟悉自动化仪表路线及管路安装要求,了解自动化仪表的调试要求。
自动化仪表工程安装需与其他专业密切配合,必须按施工程序进行施工。

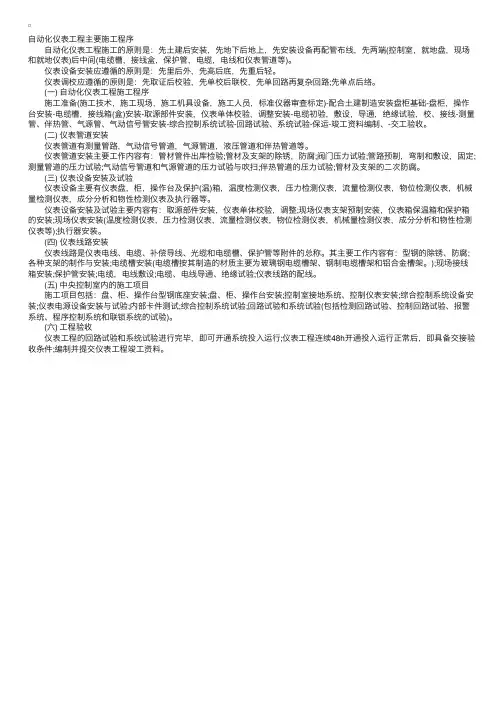

自动化仪表安装的程序可分为四个阶段,每一个阶段都有明确的工作内容,本条主要知识点是:施工准备阶段工作,施工阶段工作,调试阶段工作,竣工验收阶段工作。
一、施工准备阶段工作施工准备阶段工作是保证工程顺利进行的重要环节。
主要工作是:1 .图纸会审。
2,编制自动化仪表工程安装施工组织设计。
3 .编制施工进度计划。
4 .进行技术交底,明确所承担施工任务的特点、技术质量要求、系统的划分、施工工艺、施工要点和注意事项,强调工程技术的具体要求、安全措施、施工程序、配制等。
5 .编制施工预算。
6 .工机具和标准仪器的准备。
7.仪表设备及材料的准备,包括仪表设备及材料到达现场的检验或者验证,以及验收后按其要求的保管条件分区保管。
主要的仪表材料应按照其材质、型号及规格分类保管。
二、施工阶段工作施工阶段要注意配合土建工程及其他专业工程并遵循各自的施工规律。
1.在土建基础施工中,配合土建工程预留孔洞和预埋管线,做好接地工程引线孔、地坪中配管的过墙孔、电缆过墙保护管和进线管的预埋工作。
2 .取源部件的安装。
3 .仪表设备安装。
4.线槽、桥架的安装施工,在土建工程基本结束以后,与其他管道(风管、给水排水管)的安装同步进行,也可稍迟于管道安装一段时间,但必须解决好弱电线槽、桥架与管道在空间位置上的合理安置和配合。
5.配线和穿线工作,在土建工程彻底结束以后,与装饰工程同步进行,进度安排应避免装饰工程结束以后,造成穿线敷设的艰难。
6.各控制室布置应与整体的装饰工程同步,弱电系统设备的定位、安装、接线端连接,应在装饰工程基本结束时开始。
三、调试阶段工作先单体设备或者部件调试,后局部、区域调试和回路调试,最后整体系统联调。
自动化仪表安装规范
自动化仪表安装规范篇一:《自动化仪表工程施工及验收规范》强制性条款建设部工关于发布国家标准《自动化仪表施工及验收规范》GB50093-2002的99号公告中明确规定以下32条款为强制性条文,必须严格执行。
规定强制性条款的目的在于确保人身安全和自动化仪表工程的施工安全、质量。
1.0.3 仪表工程施工应符合设计文件及本规范的规定,并应符合产品安装使用说明书是要求。
对设计的修改必须有原设计的文件确认。
4.1.3 在设备或管道上安装取源部件的开孔和焊接工作,必须在设备或管道的防腐、衬里和压力试验前进行。
4.5.6 安装浮球式液位仪表的法兰短管必须保证能在全量程范围内自由活动。
5.2.11 仪表盘、柜、台、箱在搬运和安装过程中,应防止变形和表面油漆损伤。
安装及加工中严禁使用气焊方法。
5.5.1(3)节流件必须在管道吹扫后安装。
5.5.1(4)节流件的安装方向,必须使流体从节流件的上游端面流向节流件的下游端面。
孔板的锐边或喷嘴的曲面侧应迎着被测流体的流向。
5.5.2 差压计或差压变送器正负压室与测量管道的连接必须正确,引压管倾斜方向和坡度以及隔离器、冷凝器、沉降器、集气器的安装均应符合设计文件的规定。
6.1.7 当线路周围环境温度超过65℃时,应采取隔热措施。
当线路附近有火源时,应采取防火措施。
6.1.15 测量电缆电线的绝缘电阻时,必须将已连接上的仪表设备及部件断开。
6.1.17 在线路终端处,应加标志牌。
地下埋设的线路,应有明显的标识。
7.1.3 仪表管道埋地敷设时,应经试压合格和防腐处理后方可埋入。
直接埋地的管道连接时必须采用焊接,在穿过道路及进出地面处应加保护套管。
7.2.4 测量管道与高温设备、管道连接时,应采取热膨胀补偿措施。
7.6.5 当仪表管道引入安装在有爆炸和火灾危险,有毒及腐蚀物质环境的仪表盘、柜、箱时,其引入孔处应密封。
8.1.1 需要脱脂的仪表、控制阀、管子和其他管道组成件,必须按照设计文件规定脱脂。
仪表自动化施工方案
仪表自动化施工方案1仪表施工方案1.1安装要求1.1.1就地仪表的安装位置应按设计文件规定施工,当设计文件未具体明确时,应符合下列要求:1.1.1.1光线充足,操作和维护方便。
1.1.1.2仪表的中心距操作地面的高度宜为1.2~1.5m。
1.1.1.3显示仪表应安装在便于观察视值的位置。
1.1.1.4仪表不应安装在有振动、潮湿、易受机械损伤、有强电磁场干扰、高温、温度变化剧烈和有腐蚀性气体的位置。
1.1.1.5检测原件应安装在能真实反映输入变量的位置。
1.1.2仪表安装前应按设计数据核对其位号、型号、规格、材质和附件。
随包装附带的技术文件、非安装附件和备件应妥善保存。
1.1.3安装过程中不应敲击、震动仪表。
仪表安装后应牢固、平正。
1.1.4直接安装在管道上的仪表,宜在管道吹扫后压力试验前安装。
1.1.5直接安装在设备或管道上的仪表在安装完毕后,应随同设备或管道系统进行压力试验。
1.1.6仪表上接线盒的引入口不应朝上,当不可避免时,应采取密封措施。
在施工过程中应及时封闭接线盒盖及引入口。
1.1.7对仪表和仪表电源设备进行绝缘电阻测量时,应有防止弱电设备及电子元件被损坏的措施:1.1.1仪表设备的产品标牌和仪表位号标志应齐全、牢固、清晰。
1.1.2仪表应由专业人员来安装。
在安装期间仪表工程师应到现场进行安装指导。
1.1.3仪表安装应遵循技术规格、标准和操作指南中的安装程序。
在安装期间,应与其它专业如建筑、电力、土建、机械、管道、工艺相配合。
1.2保护管预制安装1.2.1配管1.2.1.1保护管不应有变形及裂缝,其内部应清洁、无毛刺,管口应光滑、无锐边。
1.2.1.2保护管采用冷弯(用弯管机弯制),其弯曲半径应大于或等于电缆敷设所允许的弯曲半径。
1.2.1.3采用砂轮锯或电动割刀切断保护管后,管口边缘应倒钝、除毛刺,终端应打喇叭口,以防止划伤电缆。
1.2.1.4直埋电缆地上部分应有电缆保护管,保护管过长时应加设固定支架。
