电路故障研究分析习题及答案

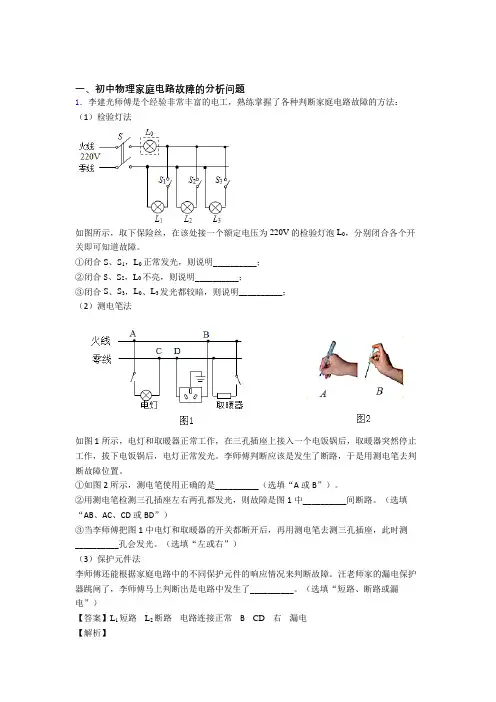

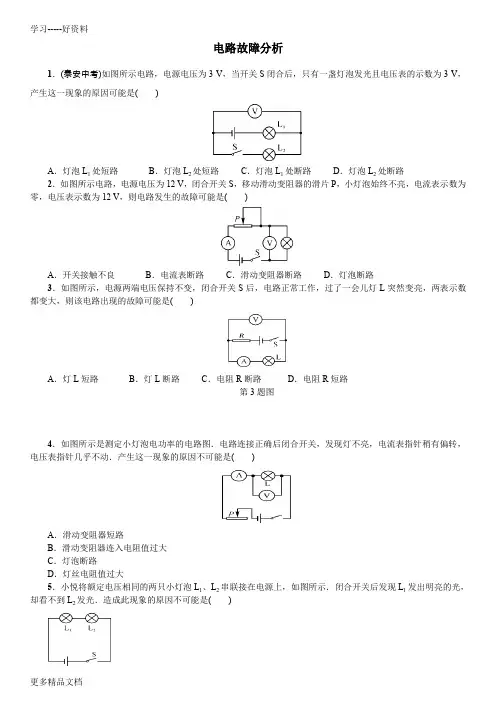

电路故障分析
1．(泰安中考)如图所示电路，电源电压为3 V，当开关S闭合后，只有一盏灯泡发光且电压表的示数为3 V，产生这一现象的原因可能是( )
A．灯泡L1处短路B．灯泡L2处短路C．灯泡L1处断路D．灯泡L2处断路
2．如图所示电路，电源电压为12 V，闭合开关S，移动滑动变阻器的滑片P，小灯泡始终不亮，电流表示数为零，电压表示数为12 V，则电路发生的故障可能是( )
A．开关接触不良B．电流表断路C．滑动变阻器断路D．灯泡断路
3．如图所示，电源两端电压保持不变，闭合开关S后，电路正常工作，过了一会儿灯L突然变亮，两表示数都变大，则该电路出现的故障可能是( )
A．灯L短路B．灯L断路C．电阻R断路D．电阻R短路
第3题图
4．如图所示是测定小灯泡电功率的电路图．电路连接正确后闭合开关，发现灯不亮，电流表指针稍有偏转，电压表指针几乎不动．产生这一现象的原因不可能是( )
A．滑动变阻器短路
B．滑动变阻器连入电阻值过大
C．灯泡断路
D．灯丝电阻值过大
5．小悦将额定电压相同的两只小灯泡L1、L2串联接在电源上，如图所示．闭合开关后发现L1发出明亮的光，却看不到L2发光．造成此现象的原因不可能是( )
A．L2开路
B．L2的电阻相对太小
C．L2的额定功率相对太大
D．L2的实际电压相对太小
6．(日照中考)如图所示，当S闭合后，灯泡L1、L2均正常发光，但过一会儿，亮灯均突然熄灭，某同学用电压表探究电路故障，他用电压表分别接到灯L1、L2两端测量电压，发现灯L1两端电压为零，灯L2两端电压不为零．由此可判断电路的故障是( )
A．灯L1断路B．灯L2短路C．灯L2断路D．开关S接触不良
7．(泰安中考)小强同学在探究串联电路电流规律的实验中，按下图连接好电路，闭合开关S后，观察实验，两灯均不发光．为检测出电路故障，他做了以下操作：将电压表接到b、c两点，观察电压表、电流表均无示数；将电压表接到a、b两点，观察电压表有明显示数，而电流表示数几乎为零．则电路故障可能是( )
A．灯L2断路B．灯L2短路C．电流表烧坏了D．灯L1断路
8．(潍坊中考)在做电学实验时，有时会遇到电路元件接触不良现象，一般要利用电压表检测故障发生的位置，小强同学连接了如图所示的电路，开关闭合后灯泡不亮，电流表示数为零，此时用电压表测得a、d间的电压不为零，a、c间的电压为零，c、d间的电压不为零，这说明( )
A．电源接线柱接触不良
B．开关的触片或接线柱接触不良
C．电流表接线柱接触不良
D．灯泡灯丝断了或灯座接触不良
9．小阳闭合开关后，发现电灯不亮，他用试电笔测试图中的a、b、c、d四点，只有d点发光，那么可能发生的故障是( )
A．电灯灯丝断了B．cd间某处断路C．ab之间某处断路D．开关处短路
10．小明在使用手电筒时发现小灯泡不亮，进行检修前，他对造成该现象的直接原因进行了以下几种判断，其中不可能的是( )
A．开关处出现短路B．小灯泡灯丝断了C．小灯泡接触不良D．电池两端电压过低
11．如图所示的家庭电路中，正常发光的两盏灯突然全部熄灭，经检查保险丝未烧坏，用试电笔分别插入插座的两孔，氖管均发光，造成这一现象的原因可能是( )
A．插座发生短路了B．进户的火线断了C．进户的零线断了D．某盏电灯的灯丝断了
12．天佑的妈妈从市场买了一只廉价台灯，装上“220 V 25 W”的灯泡后，将插头插入家庭电路的插座时，室内电灯立即全都熄灭，原因可能是( )
A．插头与插座接触不良
B．灯泡的灯丝断了
C．台灯的灯座内短路
D．台灯的插头内断路
13．如图所示的照明电路，闭合开关S，灯泡L不亮，用试电笔分别测试a、b、c三点氖管均发光，又利用试电笔测试插座的两插孔氖管都发光，该电路可能发生的故障是( )
A．灯泡的灯丝断了B．导线b、c间断路C．插座内部短路D．进户零线断路
14．如图所示，闭合开关S后，发现电灯L不亮，且保险丝没有熔断．某同学用测电笔测试灯头的两根电线C、D，发现这两处都能使测电笔的氖管发光，再用测电笔测试火线A和零线B时，氖管在测火线A时能发光，在测零线B时不发光．那么可以判定故障是( )
A．火线和零线短路
B．电灯L短路
C．电线AC段某处断路
D．电线BD段某处断路
15．如图是学生设计的模拟调光灯电路．闭合开关后，移动回形针，发现灯泡发光，但亮度几乎不变，产生这一现象的原因可能是( )
A．灯泡被短路
B．电源断路
C．灯泡的阻值太大
D．铅笔芯的总阻值太大
16．在探究一个用电器中电流随电压变化关系时，李芳连接好的电路如图所示．闭合开关，发现电流表、电压表均有示数，调节滑动变阻器，电流表、电压表示数都不变化．李芳连接的电路有不妥之处，改正的方法是( )
A．将导线K的a端移至接线柱A
B．将导线L的b端移至接线柱B
C．将导线L的b端移至接线柱D
D．将导线M的c端移至接线柱B
17．某同学利用如图所示电路研究并联电路电流的规律．闭合开关S再迅速断开，发现接通电路的短时间内，两只小灯泡均发光，电流表的指针正向偏转超过最大刻度．产生这种现象的原因可能是( )
A．小灯泡L1发生短路
B．小灯泡L2发生短路
C．电流表使用的量程小了
D．电流表的接线柱接反了
18．小明同学按照如图所示的电路研究串联电路中电流、电压的特点，当开关闭合时，灯L1亮，灯L2不亮，电流表和电压表均有示数．则故障原因可能是( )
A．L1断路B．L1短路C．L2断路D．L2短路
19．暑期，徐延同学家新装了一台3 kW的空调机，试用了一会儿，家中突然停电，检查发现熔丝断了．导致上述故障的原因可能是( )
A．插头和插座接触不良
B．电路中用电器的总功率过大
C．空调机内部断路
D．控制空调机的开关短路
20．安装家庭电路时，为检测电路安装是否正确，在接通电源前将火线的熔丝取下，换成一个额定电压220 V 的白炽灯，同时断开所有用电器的开关，接通电源后发现灯泡正常发光，由此可以判定( ) A．电路安装正确
B．电路安装不正确，某处短路
C．电路安装不正确，某处有断路
D．条件不足，无法判断
21．在家庭电路中，有一盏白炽灯的连接如图，闭合开关，电灯不亮．下列关于电路故障的判断错误的是( )
A．若用试电笔接触D点时氖管发光，接触E点时氖管不发光，灯泡可能断路
B．若用试电笔接触D点时氖管发光，接触E点时氖管不发光，灯泡可能短路
C．若用试电笔接触A至F各点时氖管都发光，零线断路
D．若用试电笔接触A至F各点时氖管都不发光，火线断路
22．如图所示电路，闭合开关时，发现灯泡L1、L2均不亮，电流表指针几乎没有偏转．某同学用一根导线去查找电路故障：他将开关闭合，然后将导线并联在L1两端，发现L2亮，电流表指针发生偏转，由此可知电路故障可能是(电流表的量程较大)__________________．
23．(漳州中考)如图所示的电路，电源电压是3 V，闭合开关S后，两灯均发光，电压表的示数是1.4 V，此时灯L1两端的电压是________V；—段时间后，两灯同时熄灭，电压表示数变大，导致这种电路故障的原因可能是________________________________________________________________________．
24．如图所示，小明在做研究串联电路电流的特点的实验中，闭合开关后，发现电流表无示数，灯L1与L2不发光，线路中可能有一处断路．已知开关S没有问题，现在小明手中只有一个电流表，采取以下步骤检查线路故障．请你帮他分析各步实验的道理．
(1)用电流表将c、e连接起来，如果检测用的电流表有示数，说明____________________．
(2)用电流表将c、b连接起来，如果灯L2亮了，则说明____________________；如果灯L2不亮，则说明__________________________．
25．某同学测小灯泡电阻的电路如图所示，其中电源电压为4.5 V．他按电路图正确连接好实验电路，并检查各元件完好．然后闭合开关S，发现灯泡很亮，且电压表的读数为 4.5 V．造成该现象的原因是__________________________________．
26．如图所示的电路中，闭合开关S，灯L不亮，电压表有示数．(不考虑灯L和电阻R同时出现故障的情
况)
(1)该电路中存在的故障可能是________或______________________．
(2)为进一步确定故障，小华同学将一个电流表正确串联在该电路中，闭合开关S，观察电流表的示数情况：
若电流表有示数，说明故障是___________________________；
若电流表无示数，说明故障是_____________________________________________．
27．小明用如图所示的电路来探究串联电路的电压关系．已知电源电压为6 V，当开关S闭合后，发现两灯均不亮．他用电压表分别测a、c和a、b两点间的电压，发现两次电压表示数均为6 V，由此判定灯________(填“L1”或“L2”)开路，用电压表测b、c两点间的电压，示数为________V.
参考答案
1．A2.D3.D4.A5.A6.C7.A8.B9.B10.A11.C12.C13.D14.D15.C16.D17.C18.D19.B20.B21.B22.灯L1断路23.1.6 灯L2开路(L2接触不良，灯丝烧断等24.(1)c与e之间断路(2)c与b之间断路c→b之外电路断路25.滑动变阻器接入电路的电阻为零
26．(1)灯泡短路电阻R断路(2)灯泡短路电阻R断路27.L10。
