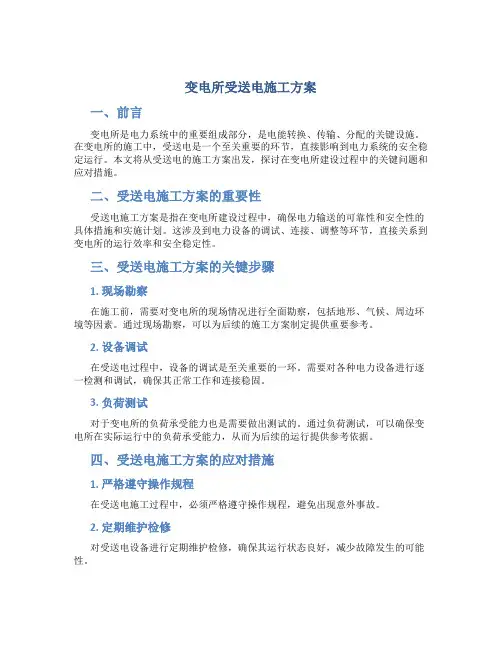

变电所受送电施工方案
变电所受送电施工方案一、前言变电所是电力系统中的重要组成部分，是电能转换、传输、分配的关键设施。
在变电所的施工中，受送电是一个至关重要的环节，直接影响到电力系统的安全稳定运行。
本文将从受送电的施工方案出发，探讨在变电所建设过程中的关键问题和应对措施。
二、受送电施工方案的重要性受送电施工方案是指在变电所建设过程中，确保电力输送的可靠性和安全性的具体措施和实施计划。
这涉及到电力设备的调试、连接、调整等环节，直接关系到变电所的运行效率和安全稳定性。
三、受送电施工方案的关键步骤1. 现场勘察在施工前，需要对变电所的现场情况进行全面勘察，包括地形、气候、周边环境等因素。
通过现场勘察，可以为后续的施工方案制定提供重要参考。
2. 设备调试在受送电过程中，设备的调试是至关重要的一环。
需要对各种电力设备进行逐一检测和调试，确保其正常工作和连接稳固。
3. 负荷测试对于变电所的负荷承受能力也是需要做出测试的。
通过负荷测试，可以确保变电所在实际运行中的负荷承受能力，从而为后续的运行提供参考依据。
四、受送电施工方案的应对措施1. 严格遵守操作规程在受送电施工过程中，必须严格遵守操作规程，避免出现意外事故。
2. 定期维护检修对受送电设备进行定期维护检修，确保其运行状态良好，减少故障发生的可能性。
3. 人员培训和技能提升关键操作人员需要接受专业培训，提升其操作技能和应急处理能力，以确保受送电施工的顺利进行。
五、总结受送电施工方案是变电所建设中不可或缺的一环，直接关系到电力系统的安全性和可靠性。
通过科学合理地制定施工方案，严格执行操作规程，定期维护检修设备，培训优秀的操作人员，可以有效提高变电所的安全性和运行效率。
希望本文内容能对有关人员在变电所受送电施工方案的制定和实施中提供一些参考和借鉴。
kv变配电室受送电方案
0kv变配电室受送电方案清晨的阳光透过窗户洒在案头，一杯热气腾腾的咖啡散发着诱人的香气。
我坐在桌前，手指敲击着键盘，思绪如泉涌般流淌。
关于这个0kv变配电室受送电方案，我早已构思成熟，现在就让我以意识流的笔触，为你展现这个方案的精髓。
一、项目背景及目标二、项目实施步骤1.设计阶段在设计阶段，我们要进行现场勘查，了解园区内的用电需求、地形地貌、周边环境等信息。
然后，根据这些信息，制定出合理的变配电室布局方案。
这个阶段的关键是确保设计方案的科学性、合理性，为后续施工提供有力保障。
2.施工阶段（1）土建工程：包括地基处理、建筑主体施工、室内外装修等。
（2）设备安装：包括变压器、高低压配电柜、电缆、母线等设备的安装。
（3）调试试验：在设备安装完毕后，进行调试试验，确保设备运行正常。
（4）验收交付：在项目完成后，组织验收，确保项目达到预期目标。
3.运营维护阶段项目投产后，我们要定期进行运维检查，确保设备正常运行，发现并及时处理安全隐患。
同时，根据园区内企业的用电需求，调整供电策略，提高供电效率。
三、项目关键技术创新1.采用先进的配电设备和技术，提高供电可靠性。
2.引入智能化监控系统，实现远程监控、故障诊断等功能。
3.采用节能环保型变压器，降低电力损耗。
4.优化供电方案，为企业提供个性化、定制化的电力服务。
四、项目风险及应对措施1.施工风险：可能出现施工安全事故、设备损坏等问题。
应对措施：加强施工现场管理，严格执行安全生产制度，确保施工安全。
2.运营风险：可能出现设备故障、电力中断等问题。
应对措施：建立健全运维管理制度，定期进行设备检查、维护，确保设备正常运行。
3.政策风险：可能受到政策调整、市场变化等因素的影响。
应对措施：密切关注政策动态，及时调整项目策略，降低政策风险。
4.资金风险：可能面临资金不足、融资困难等问题。
应对措施：制定合理的融资计划，确保项目资金充足。
五、项目效益分析1.经济效益：项目投产后，将为企业提供稳定、可靠的电力供应，降低企业用电成本。
10KV变电所受电方案
目录一、编制说明. (2)二、编制依据. (2)三、工程概况. (3)3.1 系统的运行方式. (3)3.2 受、送电范围. (4)四、受送电前准备. (4)五、受电前检查工作. (5)5.1 高压系统检查. (5)5.2 变压器的检查. (6)5.3 低压柜的检查. (7)5.4 施工及试验数据的检查 ...................... . 7 5.5 受电前绝缘检查. .. (8)5.6 受电前的模拟空投试验 ...................... . 85.7 试验后的清理工作. (11)六、受、送电步骤. (11)6.1 10KV I 段母线受电. (11)6.2 0.4KV Ⅰ、Ⅱ段母线受电. (15)6.3 所内用电设备送电. (17)七、施工安全措施：. (18)八、机具设备计划. (19)九、受电过程中意外事故处理和事故原因分析：20十、事故应急救援预案. (23)10.1 事故风险分析 (23)10.2 应急工作职责 (24)10.3 现场应急处置措施 (27)10.4 注意事项 (29)附件一：倒闸操作票. (31)一、编制说明本施工技术方案针对XXXXXXX变电所受、送电而编制。
本装置变电所层为低压配电室、低压变频器室，二层为电缆夹层、三层为高压配电室、高压电容器室、高压变频器室以及挤出机专用高压室，目前本装置变配电室已具备受电条件，为确保一次受电成功，特拟定此受电方案。
二、编制依据2.1 中国天辰工程有限公司设计的施工图纸2.2 《电气装置安装工程电气设备交接试验标准》GB50150-20062.3 《电力系统继电保护及电网安全自动装置检验条例》DLT955-20062.4 《电气装置安装工程高压电器施工及验收规范》GB50147-20102.5 《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》GB50148-20102.6 《电气装置安装工程母线装置施工及验收规范》GB50149-20102.7 《电气装置安装工程电缆线路施工及验收规范》GB50168-20062.8 《电气装置安装工程接地装置施工及验收规范》GB50169-20062.9 《电气装置安装工程盘、柜及二次回路结线施工及验收规范》GB50171-20122.10 《电气装置安装工程低压电器施工及验收规范》GB50254-20142.11 电气设备厂家的技术文件资料三、工程概况XXX变电所包括10KV高压配电系统、0.4KV 低压配电系统、控制系统三部分。
变电所受送电方案范文
变电所受送电方案在电力系统中，变电所扮演着重要的角色，其作用是将电力输送到不同的地区或电力用户。
变电所的受电方案是确保变电所正常运行和安全的关键环节之一。
在本文中，我们将讨论变电所受送电方案的基本概念和实现方法。
受送电方案概述变电所的受送电方案是指电力系统中变电所受电部分和送电部分之间的连接方式和运行方式。
根据不同的电力系统和变电所的规模和性质，其受送电方案也会有所区别。
但无论其结构和大小如何，任何一个变电所的受送电方案都存在以下几个基本要素：受电配电系统变电所的受电配电系统包括高压线路、变电站、配电室、开关站、变压器等组成部分。
在电力系统中，高压线路将电力从电源地输送到变电站，而变电站则根据需要将电力升压或降压，并将电力分配到下一级配电室或直接送往电力用户。
开关站则用于控制电力的流向和断开受电线路，保证电力系统的运行安全和稳定。
送电配电系统变电所的送电配电系统包括配电室、变压器、低压线路和电力用户等组成部分。
在电力系统中，变电站根据需要将电力升压或降压，并将电力分配到配电室，再由配电室将电力通过低压线路送往电力用户。
如果是工业用户或大型电力负载，则需要接入变压器进行电压升高或降低。
运行方式变电所的受送电方案的运行方式有两种基本形式：并联运行和串联运行。
在并联运行模式下，变电站的各个部分是并联连接的，即多个受电配电系统直接连接到配电室，并行送电。
而串联运行模式则是将变电站的各个部分串联起来，将电力由一个受电配电系统依次传送到下一个受电配电系统，串联送电。
实现方法实现一个有效的变电所受送电方案需要考虑多个因素，例如电力系统的规模和复杂度、电力负载的情况等。
以下是实现一个成功的受送电方案的关键步骤：将电力分配到合适的受电配电系统为了最大限度地利用变电站的容量和功能，需要将电力分配到最合适的受电配电系统。
一般来说，大型的工业用户或大电力负载需要直接连接到变电站的低压侧，而小型用户或低负载则可以由变电站连接到下一级配电室。
变电所受送电方案
变电所受送电方案变电所是电力系统中的重要环节，负责电能的传输、分配和转换。
在送电方案中，需要考虑以下几个方面：1.输电线路选择：根据输电距离、负荷需求和地形条件等因素，选择适宜的输电线路。
常见的输电线路有架空线路和地下电缆线路。
架空线路通常适用于远距离输电，而地下电缆线路适用于城市区域和重要景区等需要美观、安全的场所。
2.变电容量计算：根据负荷需求和输电线路长度，计算所需的变电容量。
变电容量的计算涉及到负荷预测、电压降计算和线路损耗等因素。
确保变电所的容量能够满足负荷需求，并考虑到未来的负荷增长。
3.变电站选址：选取合适的变电站位置是送电方案的重要组成部分。
变电站应尽量靠近负荷中心，减少输电线路长度和线路损耗。
同时，变电站应考虑周围环境的因素，如土地利用、环境保护等。
4.变电设备选择：根据需求确定变电设备的类型和规格。
变电设备包括变压器、断路器、隔离开关、电流互感器等。
根据负荷需求和电网要求，选取合适的变压器容量和参数，并确保设备的安全可靠。
5.输电系统保护：为了保障输电系统的安全运行，需要配置相应的保护装置。
常见的保护装置包括过流保护、过压保护、短路保护等。
通过准确的保护装置配置，能够在故障发生时及时切除故障电路，保护设备安全，并减少对系统的影响。
6.自动化控制系统：变电所的自动化控制系统主要用于实时监测和操作变电站设备。
通过自动化系统，可以实现对变电站设备的状态监控、故障诊断、维护管理等功能。
同时，自动化系统还能提供运行数据和报警信息，帮助运维人员及时处理问题。
7.通信系统：为了保障变电所与上级电网和下级用户之间的通信，需要配置相应的通信系统。
常见的通信系统包括无线通信、光纤通信等。
通过通信系统，能够实现接收上级电网的指令、报告设备运行状态等功能，并与下级用户进行数据交换和远程控制。
总之，变电所的送电方案应综合考虑输电线路、变电容量、变电站选址、设备选择、系统保护、自动化控制和通信系统等因素，确保变电所的安全运行和可靠供电。

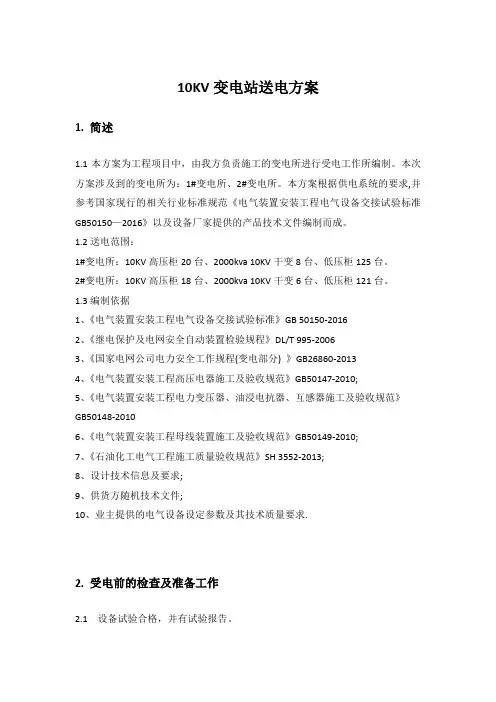

10kv变电站送电方案
10KV变电站送电方案1. 简述1.1本方案为工程项目中，由我方负责施工的变电所进行受电工作所编制。
本次方案涉及到的变电所为：1#变电所、2#变电所。
本方案根据供电系统的要求,并参考国家现行的相关行业标准规范《电气装置安装工程电气设备交接试验标准GB50150—2016》以及设备厂家提供的产品技术文件编制而成。
1.2送电范围：1#变电所：10KV高压柜20台、2000kva 10KV干变8台、低压柜125台。
2#变电所：10KV高压柜18台、2000kva 10KV干变6台、低压柜121台。
1.3编制依据1、《电气装置安装工程电气设备交接试验标准》GB 50150-20162、《继电保护及电网安全自动装置检验规程》DL/T 995-20063、《国家电网公司电力安全工作规程(变电部分) 》GB26860-20134、《电气装置安装工程高压电器施工及验收规范》GB50147-2010;5、《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》GB50148-20106、《电气装置安装工程母线装置施工及验收规范》GB50149-2010;7、《石油化工电气工程施工质量验收规范》SH 3552-2013;8、设计技术信息及要求;9、供货方随机技术文件;10、业主提供的电气设备设定参数及其技术质量要求.2. 受电前的检查及准备工作2.1 设备试验合格，并有试验报告。
2.2 高压各设备试验合格并有试验报告。
2.3 高压进线柜保护定值已按设计定值输入及设备试验合格并有试验报告。
2.4 高压进线柜、开关柜小车处在实验位置，0.4kV低压配电柜所有抽屉分支断路器均在断开位置。
2.5 检查PT保险是否完好，合闸电源是否完好。
2.6 检查直流屏合闸小母线、控制小母线电压，应保证正常。
2.7 送电前对线路电缆，高压母线、低压母线、变压器进行绝缘测试，高压电阻测试不得低于500兆欧，低压不得低于0.5兆欧，相序检查并合格。
10kv变配电室受送电方案
10KV高配室受送电方案审批：审核：编制:日期:一、工程简介石家庄塔谈国际商贸城东区变电所工程由六个10KV高压配电室组成,分别为东区开闭所、中心变电所、1-4＃分变配电所。
本工程由河北建筑设计研究院有限公司设计.本工程的六个高压配电室电气设置如下：每个高压室设有进线柜、母联柜、隔离柜、1#和2#PT柜、所用变柜及高压出线柜。
每个高压配电室均为两路高压进线，高压进线均由东区开闭所引入，中心变电所Ⅰ段和Ⅱ段高压进线柜每路为3×300的高压电缆2根并联,1-4#分变配电所高压进线柜每路为中心变电所出线柜3×120高压电缆1根连接。
每个分变配电所内有1600KVA所用变压器三台,提供高压配电室内的照明、直流屏充电和高压柜内交流用电。
每个高压配电室的I、II段两路低压柜经过母联用低压母线桥连接.正常情况下，母联断开,两进线电源同时运行,任一电源失电,检无压、无流，再合母联开关。
本次送电方案，根据10月28日接点计划，本次送中心变电所、1—4#分变配电所电。
送电顺序为10月28日9时:中心变电所送电；10月28日10时：1#分变配电所送电；10月28日11时：2＃分变配电所送电；10月28日12时:3＃分变配电所送电；10月28日13时：4＃分变配电所送电.然后再根据各个低配室的情况送至各低配室的变压器。
六个高压配电室的高压供电系统图及平面图见附图所示。
二、方案的编写依据本方案的编写是以设计提供的施工图纸和国家的有关标准、规范、安全法规等为依据进行编写的。
1、河北建筑设计研究院有限公司设计的东区开闭所、中心变电所、1—4＃分变配电所施工图纸和系统图。
2、有关规程及交接验收规范:《电气装置安装工程盘、柜及二次回路接线施工及验收规范》GB50171—92 《电气装置安装工程高压电器施工及验收规范》 GBJ147—90《电气装置安装工程低压电气施工及验收规范》 GB50254—96《建筑电气工程施工质量验收规范》GB50303—2002《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范》GB50257—96《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》GBJ148—90《电气装置安装工程电气设备交接验收标准》GB50150-913、东区开闭所、中心变电所、1—4＃分变配电所电气设备制造图纸。
35KV变电所送电方案
XXXX工程35KV变电所送电方案起草人：校审人：批准人：日期：XXXX年XX月XX日一、概述35KV变电所是为全站电机，生产、生活供电。
包括35KV开关柜12面，35KV变压器2台，10KV开关柜13面，干式变压器2台。
电气设备已经安装完毕，经试验合格，保护定值已经输入，继电保护调试传动合格，具备送电条件。
二、受电范围：35kv侧：35kvⅠⅡ母线、35kv 1#、2#主变压器。
10kv侧：10kv ⅠⅡ母线三、送电前的检查：1、 PT的检查：1）PT不应有短路现象，2)熔断器导通应完好，3）开口三角接线正确，4）试验用的短接线以拆除，5）设备接地良好。
2、CT的检查：CT不应有开路现象1）检查电流端子连接良好，累丝紧固，2）凡不使用的二次绕组短接并接地，3、接地的检查：1）接地刀闸均在断开位置，2）所有临时接地线均拆除，4、保护的检查：1）校核输入定值2）备自投在退出状态，5、变压器的检查：1）瓦斯继电器检查2）调压装置的检查3）油位、油色、温度、压力（压力片取出）是否正常，4）散热片及瓦斯继电器连接阀门是否打开，6、位置信号的检查：1）指示灯信号与开关各位置相符，2）检查后台机显示与实际开关位置相符.四、送电程序（一）、送电线路送电线路送电前，变电所35kv进线刀闸、断路器等一次设备必须在开位。
与地方电力部门沟通，外线路通过冲击送电后，外线路带电运行。
检查外电相位与变电所相位是否对应，对应进行变电所送电。
（二）、变电所送电程序送电操作有两种方式，一种是到设备本体就地操作，一种是利用站控机遥控操作。
因为是新投运设备，现场操作能及时发现和处理问题，因此采取就地操作。
1、变电所35KVⅠ段母线受电1)检查35KV1#进线隔离刀闸沟石Ⅱ线311-1D 、311-6D、在分开位置，Ⅰ段隔离及计量柜柜内计量在工作位置（311-2在工作位置）2)合Ⅰ段PT381刀闸，后台机显示正确3)合上35KV1#户外进线隔离刀闸沟石Ⅱ线311-1G，观察35kv 柜电压显示器是否带电，正常后进行下一步（后台机显示正确）4)合35KVⅠ段隔离及计量隔离刀闸311-2，检查计量PT电压是否正常（用万用表检查，包括开口三角）后台机显示正确5)合35KVⅠ段311-1,312-6刀闸（后台机显示正确）6)合35KVⅠ段311断路器，位置信号显示正确，观察35KV进线柜电压显示器，查看35KVⅠ段PT电压是否正常，查看相应的保护模块电压是否正常，后台机显示正确，在35KVⅠ段PT二次侧检查电压相序，相序为正序即可（检查相序时用相序表）7)35KVⅠ段母线冲击：正常情况下运行5分钟，随后冲击2次，间隔5分1次2、变电所35KVⅡ段母线受电（通过母联断路器）1)检查35KV2#进线隔离刀闸312-1D 、312-6D在分开位置，Ⅱ段隔离及计量柜柜内计量在分开位置2)合Ⅱ段PT刀闸，后台机显示正确3)合上35KV母联隔离刀闸310-1，310-2，,正常后进行下一步（后台机显示正确）4)合35KV母联断路器310，查看35KVⅡ段PT电压是否正常，查看相应的保护模块电压是否正常，后台机显示正确，在35KVⅡ段PT二次侧检查电压相序，相序为正序即可（检查相序时用相序表）5)35KVⅡ段母线冲击：正常情况下运行5分钟，随后冲击2次，间隔5分1次。
10kv变电所受送电方案
上海迪士尼GC-3b项目送电方案编制：审核：批准：编制单位：南京华建工业设备安装检测调试有限公司编制日期2014.12.06印号：盖章受控__________________________________________________ 版本：第一版发布日期：2014.12.06目录一、工程概况二、受、送电前的准备三、受、送电程序四、1#变压器受电五、2#变压器受电六、3#变压器受电七、送电维护八、送电人员组织安排九、送电流程图1 工程概况上海迪士尼GC-3b项目，全场设12个高压配电站，2个动力配电泵房。
1. 此次送电我方负责的范围如下:1) 112变电所 10 kV房高压配电室高压母线受电；112配电室10kV9台高压开关柜受电;低压配电房 1~3#二台1600kVA和一台1250kVA油浸式变压器及低压进线柜低压母排受电。
2 受、送电前的准备：2.1 通讯：配电室的调度电话、联系电话畅通，并配备无线电对讲机。
2.2消防器材：配电室及变压器消防室消防器材到位，道路畅通。
2.3 安全防护、卫生：高低压柜前、后绝缘橡胶铺垫铺设完毕，围栏“禁止合闸”等标志已到位。
高、低压室、变压器室及电缆室清洁;高、低压室、变压器室照明已安装完毕，临时电源已拆除。
2.4 工、机具：设备生产厂家提供的开关操作工具齐全且已到位，高压配电室有的专用接地线、高压验电棒、绝缘鞋、绝缘手套、兆欧表、万用表已到位。
2.5 高压柜、低压柜调试完毕，调试报告整理完毕待交检；继电保护参数已按业主下达的数值整定完毕。
2.6 所有高压柜密封完备，高压断路器室内无灰尘、异物，确保洁净干燥。
2.7检查断路器、隔离开关设备传动部位是否连接可靠，操作机构是否卡滞；测量高、低压熔断管是否导通；2.8测量变压器、断路器、直流快速开关等设备的相间、断口以及对地的绝缘电阻，应符合标准规定或与试验报告显示数值相符；2.9测量所内电力电缆相间、对地的绝缘电阻，应符合标准规定或与试验报告显示数值相符；测量对地的绝缘电阻，应不小于2MΩ；2.10检查中性点接地的变压器，中性点接地应良好；2.11检查二次交流回路的试验端子，应连接良好；2.12检查各连接端子、焊接点、电缆头是否连接牢固，各电气设备上和柜内有无遗留的施工工具和材料等杂物；3 受、送电程序3.1 受、送电前检查。
受电、送电方案
1 / 3附件主要施工方案—受电、送电方案附件六受电、送电方案1工程简介平顶山三和热电厂一期（1×25MW）供热机组电气安装工程的厂用电配电室，按甲方要求于12月30日要求安装调试完毕，确保该配电室受电。
这不仅是电气安装工程的一个里程碑，而且标志着该热电厂的各系统具备了动力。
所以电厂首先要受电，然后才可发电。
热电厂受电指由厂备变电站将35KV变为6KV，使厂用配电室受电。
厂用电配电室就是受、送电的地点之一。
2方案编制依据1)一次系统图（参见附图）；2)二次系统图及相关图；3)国家标准及检定规程；4)设备制造厂家的随机技术资料。
3受、送电前的准备工作1)凡受、送电的高低压系统的一、二次设备均按照国家有关标准、规程，安装调试合格。
2)受送电系统按照设计施工图整组，试验动作正确可靠。
继电保护整定值调试合格。
有关技术资料齐全。
3)受、送电一、二次系统的安装调试经有关部门检查，确认合格。
4)有关部门受、送电手续办理完善。
5)直流系统要工作可靠。
6)组织机构要健全。
7)器具要齐全。
8)通讯要保证。
9)安全措施要周到。
4受、送电程序1)测试所有受、送电一次设备的绝缘电阻值合格。
2)直流系统、中央信号、继电保护系统，模拟传动受、送电设备的控制、继电保护、信号动作正确可靠。
3)检查所有系统的手车、断路器、隔离开关均在断开和试验位置。
接地刀闸在断开位置。
4)由专人联系通知上级主管使厂用电高备变具备受电条件。
5)由Ⅲ标段施工单位负责厂用电高备变受电。
6)经检验，厂高备变6KV确实送到6KV母线进线开关上侧。
7)由电调通过6KV进线开关柜使厂用电配电室6KV母线受电。
2 / 3附件主要施工方案—受电、送电方案8)厂用电6KV再往外送，程序基本同上。
9)发电机组安装、调试完毕，经过试运，发电正常，准备并网。
10)发电机发电并网。
5安全技术措施1)受送电区域要环境整洁，专人看守，设专区证，非相关人员不得入内。
2)带电范围的变压器、开关、配电室要有可靠的消防器材。
变电所受、送电方案
兖矿科蓝、凯模特变电所受、送电方案编制：审核：批准：时间：2012.5.29目录1．工程概况 (3)2．编制依据 (3)3．送电开通应具备的条件 (3)4．送电前准备 (5)5. 受电程序 (8)6. 安全措施及注意事项 (12)7. 施工机具及手段用料 (14)8、受电组织机构 (14)1．工程概况兖矿科蓝、凯模特综合变电所，高压采用单回路供电，单母线分段，通过高压开关柜AH14，可以与济矿民生现用线路互为备用，预留进线柜AH1可以升级为双回路供电，电源为10KV，取自金乡县大义变电所，在王石变电所箱式计量柜中梯接。
变电所配置1600KVA干式变压器4台，先期投入科蓝公司两台变压器运行，待凯模特公司安装完毕后再投入另外两台变压器运行，低压系统采用双回路进线，单母线分段供电。
本工程装机容量8030KW，主要由焦油加工负荷、蒽油加工负荷及精萘负荷组成，变电所配备HDX系列小电流接地选线装置和GZG系列微机高频开关直流系统，采用BDP变电站综合自动化系统。
2．编制依据GB 50150-2006 电气装置安装工程电气设备交接试验标准GB50171-92 电气装置安装工程盘，柜及二次回路路线施工及验收规范GBJ147-2010 电气装置安装工程高压电器施工及验收规范GBJ149-2010 电气装置安装工程母线装置施工及验收规范GB 50168-2006 电气装置安装工程电缆线路施工及验收规范3．送电开通应具备的条件3.1 高、低压开关柜、电力变压器、电容柜、直流屏安装结束，符合施工规范及设计要求。
3.2 盘柜、变压器按《电气装置安装工程电气设备交接试验标准》GB50150-2006中要求的项目试验合格，有完整的试验记录，盖章、签字齐全。
3.3 柜内仪表进行准确度测试，各种继电器按设计要求试验完毕，试验数据合格，记录完整。
3.4 盘柜一次回路、二次回路接线完毕，符合设计图纸要求。
3.5 高、低压开关柜单回路分、合闸试验结束。
变电所受、送电方案
兖矿科蓝、凯模特变电所受、送电方案编制：审核：批准：时间：2012.5.29目录1．工程概况 (3)2．编制依据 (3)3．送电开通应具备的条件 (3)4．送电前准备 (5)5. 受电程序 (8)6. 安全措施及注意事项 (12)7. 施工机具及手段用料 (14)8、受电组织机构 (14)1．工程概况兖矿科蓝、凯模特综合变电所，高压采用单回路供电，单母线分段，通过高压开关柜AH14，可以与济矿民生现用线路互为备用，预留进线柜AH1可以升级为双回路供电，电源为10KV，取自金乡县大义变电所，在王石变电所箱式计量柜中梯接。
变电所配置1600KVA干式变压器4台，先期投入科蓝公司两台变压器运行，待凯模特公司安装完毕后再投入另外两台变压器运行，低压系统采用双回路进线，单母线分段供电。
本工程装机容量8030KW，主要由焦油加工负荷、蒽油加工负荷及精萘负荷组成，变电所配备HDX系列小电流接地选线装置和GZG系列微机高频开关直流系统，采用BDP变电站综合自动化系统。
2．编制依据GB 50150-2006 电气装置安装工程电气设备交接试验标准GB50171-92 电气装置安装工程盘，柜及二次回路路线施工及验收规范GBJ147-2010 电气装置安装工程高压电器施工及验收规范GBJ149-2010 电气装置安装工程母线装置施工及验收规范GB 50168-2006 电气装置安装工程电缆线路施工及验收规范3．送电开通应具备的条件3.1 高、低压开关柜、电力变压器、电容柜、直流屏安装结束，符合施工规范及设计要求。
3.2 盘柜、变压器按《电气装置安装工程电气设备交接试验标准》GB50150-2006中要求的项目试验合格，有完整的试验记录，盖章、签字齐全。
3.3 柜内仪表进行准确度测试，各种继电器按设计要求试验完毕，试验数据合格，记录完整。
3.4 盘柜一次回路、二次回路接线完毕，符合设计图纸要求。
3.5 高、低压开关柜单回路分、合闸试验结束。
变配电室送电方案
变配电室送电施工方案(范本) 目录目录工程简介---------------------------------------------------------------------------------------1 方案的编写依据------------------------------------------------------------------------------1 送电前的准备工作---------------------------------------------------------------------------1 送电步骤--------------------------------------------------------------------------------------1 劳动力安排-----------------------------------------------------------------------------------3 设备仪器一览表-----------------------------------------------------------------------------3 安全技术措施-------------------------------------------------------------------------------3 附图--------------------------------------------------------------------------------------------41.工程简介本装置变电所为KV高压室、系两路供电，电源由供给，分别引至Ⅰ、Ⅱ号母线。
为了供电的可靠性，设置了Ⅰ、Ⅱ号母线的联络开关，并设有母线开关自投装置。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
兖矿科蓝、凯模特
变电所受、送电方案
编审批时制：
核：
准：
间：2012.5.29
目录
1．工程概况 (3)
2．编制依据 (3)
3．送电开通应具备的条件 (3)
4．送电前准备 (5)
5. 受电程序 (8)
6. 安全措施及注意事项 (12)
7. 施工机具及手段用料 (14)
8、受电组织机构 (14)
1．工程概况
兖矿科蓝、凯模特综合变电所，高压采用单回路供电，单母线
分段，通过高压开关柜AH14，可以与济矿民生现用线路互为备用，预留进线柜A H1可以升级为双回路供电，电源为10KV，取自金乡县大义变电所，在王石变电所箱式计量柜中梯接。
变电所配置
1600KVA干式变压器4台，先期投入科蓝公司两台变压器运行，待凯模特公司安装完毕后再投入另外两台变压器运行，低压系统采用双回路进线，单母线分段供电。
本工程装机容量8030KW，主要由焦油加工负荷、蒽油加工负荷及精萘负荷组成，变电所配备HDX系列小
电流接地选线装置和GZG系列微机高频开关直流系统，采用BDP变电站综合自动化系统。
2．编制依据
GB 50150-2006 GB50171-92
GBJ147-2010 GBJ149-2010 GB50168-2006电气装置安装工程电气设备交接试验标准
电气装置安装工程盘，柜及二次回路路线施工及验收规范
电气装置安装工程高压电器施工及验收规范电气装置安装工程母线装置施工及验收规范电气装置安装工程电缆线路施工及验收规范
3．送电开通应具备的条件
3.1 高、低压开关柜、电力变压器、电容柜、直流屏安装结束，符
合施工规范及设计要求。
3.2 盘柜、变压器按《电气装置安装工程电气设备交接试验标准》
GB50150-2006中要求的项目试验合格，有完整的试验记录，盖章、签字齐全。
3.3 柜内仪表进行准确度测试，各种继电器按设计要求试验完毕，
试验数据合格，记录完整。
3.4 盘柜一次回路、二次回路接线完毕，符合设计图纸要求。
3.5 高、低压开关柜单回路分、合闸试验结束。
3.6 高压开关柜是变配电所的关键设备，也是最早受电的设备，受
电前的准备工作最多也最复杂，针对高压开关柜进行的各项试验都必须在受电前结束。
高压开关柜试验内容如下：
（1）安装在柜内的仪表、继电器、真空断路器、电流互感器、电压互感器、避雷器按要求试验结束，有完整的合格试验报告。
（2）高压开关柜的控制电缆敷设完，按照二次原理图接线完毕，高压柜内部接线检查没有错误。
（3）将直流屏输出电压经合闸母线、控制母线送到高压柜，将
柜内的电源开关闭合，使用万用表测量直流电压（220V）是否正常。
（4）高压进线柜、母联柜、电动机柜、变压器柜上均装有综合
保护器，在有直流220V供电的情况下，打开综合保护器电源，
将设计给出的针对不同用电负荷的保护定值输入综合保护器，
并进行确认。
（5）将真空断路器置于试验位，按动高压柜面板上的试验按钮，
断路器应能可靠地分、合闸，合闸后红色信号灯亮，分闸后绿
色信号灯亮。
4.送电前准备
4.1 受电设备周围设立警戒线。
4.2 对操作使用的绝缘手套和绝缘靴进行耐压试验，试验结果应合格。
4.3 健全变电所与王石变、大义变之间的通迅联络设施（录音电
话）。
4.4 明确操作人员、监督人员的岗位责任，组织学习有关操作规
程及操作要令，经考核合格后方可进行操作。
4.5组织相关人员对受电设备进行详细检查，并审阅有关电气试验
记录确认符合受电条件。
4.6 检查高低柜母线的绝缘电阻及电气安全距离符合要求。
4.7 受电设备正常情况不带电的金属部分应有良好的接地，复测
接地电阻值≤4Ω。
4.8 抽检母线上的螺栓扭矩应满足规范要求（母线无变形、无应
力、螺栓丝扣露出2-3扣）。
4.9 恢复因试验而拆下的所有二次线，熔断器、继电器，备齐操作和测量手段工具。
4.10 将高压柜的断路器小车，低压柜的抽屉拉至断开位置，所有操作开关均置于“OFF”或“手动”位置。
4.11 检查2台10KV变压器，确保具备送电条件。
4.12 清扫变电所及盘柜内外灰尘，保证柜内无异物（特别是金属配件）。
4.13 给直流屏送上临时电源，直流屏启动后，将合闸电源、控制电源及其它信号电源送至高压柜顶小母线上。
4.14 开关柜检查的项目如下：
4.15 由公司组织有关单位于变电所受电前一天对高、低压柜的各种模拟试验进行检查确认。
、
5、受电程序
5.110KV高压柜受电程序。
（1）检查10KV高压柜所有的断路器在断开位置，柜内的合闸母线开关、控制母线开关等都在断开位置。
（2）检查王石变电所至我公司变电所的进线电缆的绝缘电阻，数值记录在下表：
（3）测量Ⅰ段、Ⅱ段10KV母线绝缘，数值记录在下表：
（4）合王石变电所的馈线柜断路器，将10KV电源送至Ⅱ段高压柜（AH2 ）下端。
（5）检查带电显示装置的灯应该是亮的。
（6）合Ⅱ段10KV AH2高压柜的进线开关柜内的合闸母线开关、控
制母线开关、交流电源开关等二次回路开关，合AH2高压柜的高压断路器，将10KV电源送至Ⅱ段母线上。
（7）将Ⅱ段PT柜的隔离开关合至工作位置，记录Ⅱ段母线三相电压
（8）把 AH20隔离柜的小车摇至工作位置
（9）合AH19母联柜内的合闸母线开关、控制母线开关、交流电源
开关等二次回路开关，合AH19母联柜的高压断路器，将10KV电源送至Ⅰ段母线上。
5.2400V低压系统受电。
（1）检查所有低压开关柜的断路器在断开位置，进线柜的控制电
源等开关在断开位置。
（2）绝缘检查
A、在高压柜（变压器柜）内测量电缆的绝缘（连同变压器一起测）数值记录在下表：
B、在低压进线柜测量进线电缆的绝缘（连同变压器一起测），
数值记录在下表：
C、在低压母联柜上测量母线绝缘，数值记录在下表：
（2）变压器受电
分别将高压柜（变压器柜）的断路器小车摇至工作位置，依次合闸，对变压器进行全电压冲击，检查变压器运行情况，若无异常，运行10分钟，然后分闸，间隔5分钟，继续全电压冲击变压器，共冲击五次，第五次不分闸，变压器试运24小时。
（3）将低压柜的断路器，摇至工作位置。
（4）合低压柜（Ⅰ段进线柜）Ⅰ段母线受电，在柜后母线上用相序表进行核相，应为正相序。
记录三相电压。
（5）合低压柜（Ⅱ段进线柜），Ⅱ段母线受电，在柜后母线上用相序进行核相，相序应为正相序。
记录三相电压。
（6）在低压柜（母联柜）后，用万用表测量两段母线间的电压（约为0V）和不同相母线间的电压（约400V）。
（7）变压器和母线进行24小时空载运行。
6、安全措施及注意事项
6.1 受电前的准备工作
（1）应备齐试验合格的验电器、绝缘防护装置、胶垫以及接地
编织铜线和灭火器材；
（2）设备及工作场所，所属电器、仪表元件，必须彻底清扫干
净，不得有灰尘、杂物。
检查母线上和设备上是否留有工具、金属材料及其他物件。
（3）试运行组织工作：明确试运行指挥者、操作者和监护人。
（4）试验项目全部合格，并有试验报告单，并经监理工程师认
证后，方可进行送受电工作。
（5）继电保护动作灵活可靠，控制、连锁、信号等动作准确无
误。
完成系统以上部分的所有工作后还应向有关供电部门上交有
关的调试数据和试验报告，向上级相关管理部门提出受电申请，并按照批准的受电方案进行受电。
6.2 试车期间必须是统一负责、统一协调、统一指挥，各个试车现
场必须有专人负责。
6.3 严格执行工作票、操作票制度，操作中必须两人进行，一人操作、一人监护。
6.4 受电注意事项：
（1）为保证本次受电顺利进行，应严格按照相关送电规程操作。
（2）相关试车人员应有其相关的规程操作证。
（3）受电之前应监理单位、送电单位及施工单位等相关单位组
织各方共同对所有供电系统进行最后检查确认，确认无误后才能进行正式受电操作。
（4）建立完整的受电联络体制。
（5）配备好受电所需要安全用具，对需受电设备设置标志牌、围栏、警告牌。
（6）受电操作必须保持至少两个人，一人实际操作、一人记录
监护，操作人员在得到操作指令，并对要操作的指令明确无误后，方可进行操作。
（7）试车现场消防设施应齐备。
6.5 操作前，要认真做好模拟演练、填写操作票。
6.6 操作中应穿戴好劳动保护用品。
6.7 明确现场的指挥，送电中不得违章指挥、违章作业。
6.8 送电期间，必须精心操作，认真检查。
6.9 保证送电时各现场的通讯畅通
7、施工机具及手段用料
8.受电组织机构
指挥：冯杰
技术负责人：安全负责人：庄坤华孙玉惠
电气主操：
唱票：韩
李
磊
敏
监护：
记录：安装单位：王云鹏李晓燕国能电力
设备厂家人员：华彤电气。
