allegro 16.3 约束规则设置
allegro差分线分组约束规则设置
allegro差分线分组约束规则设置（最新版）目录1.allegro 差分线分组约束规则的概念2.allegro 差分线分组约束规则的设置方法3.allegro 差分线分组约束规则的应用实例4.allegro 差分线分组约束规则的优缺点正文一、allegro 差分线分组约束规则的概念Allegro 是一种用于印刷电路板（PCB）设计的专业软件，它能够帮助设计人员快速高效地完成电路板的布局和设计。
在 Allegro 中，差分线分组约束规则是一种用于控制差分线（differential pair）布局的规则，能够有效地提高电路板的信号完整性。
二、allegro 差分线分组约束规则的设置方法在 Allegro 中，设置差分线分组约束规则的方法如下：1.打开 Allegro 软件，点击菜单栏的“工具”选项，选择“约束管理器”。
2.在弹出的“约束管理器”窗口中，选择“新建”选项，创建一个新的约束。
3.在“新建约束”对话框中，选择“差分线分组”选项，然后输入差分线的名称和描述。
4.在“差分线分组”对话框中，设置差分线的属性，包括线宽、间距、层数等。
5.确认设置后，点击“确定”按钮，完成差分线分组约束规则的设置。
三、allegro 差分线分组约束规则的应用实例在实际的电路板设计中，差分线分组约束规则可以应用于各种需要差分线布局的场景，例如高速信号传输、模拟信号处理等。
下面是一个应用实例：假设我们需要设计一个用于高速数据传输的电路板，其中涉及到一对差分线。
我们可以通过设置差分线分组约束规则，控制这对差分线的布局，以确保信号的完整性。
四、allegro 差分线分组约束规则的优缺点差分线分组约束规则在提高电路板信号完整性方面具有显著的优势，但也存在一些不足之处：优点：1.有效提高信号完整性，减少信号干扰和噪声。
2.便于设计和修改，提高设计效率。
缺点：1.需要对差分线进行专门的设置和管理，增加了设计复杂度。
2.对于复杂的电路板设计，差分线分组约束规则的设置可能会变得繁琐。
allegro中的约束规则
allegro中的约束规则（原创实用版）目录1.Allegro 中的约束规则概述2.约束规则的种类3.约束规则的设置方法4.约束规则的优缺点5.约束规则的实际应用正文【Allegro 中的约束规则概述】Allegro 是一款专业的 EDA 工具，用于进行电路设计和 PCB 制作。
在 Allegro 中，约束规则是设计者为了实现特定目标而设置的规则，可以有效地提高设计质量和效率。
通过约束规则，设计者可以控制元件的布局、互联线宽、过孔等参数，从而保证电路的稳定性和可靠性。
【约束规则的种类】在 Allegro 中，约束规则主要包括以下几类：1.几何约束：这类约束规则主要用于控制元件的几何形状和尺寸，如长度、宽度、角度等。
2.位置约束：这类约束规则主要用于控制元件在电路板上的位置，如水平偏移、垂直偏移等。
3.对齐约束：这类约束规则主要用于使元件或互联线与其他元件或互联线对齐，如水平对齐、垂直对齐等。
4.间距约束：这类约束规则主要用于控制元件或互联线之间的距离，如最小线宽、最小间距等。
5.其他约束：除了上述几类常见的约束规则外，Allegro 还支持其他一些约束规则，如电源平面约束、层约束、测试点约束等。
【约束规则的设置方法】在 Allegro 中设置约束规则的方法如下：1.打开 Allegro 软件，导入或创建电路设计。
2.选择需要添加约束规则的元件或互联线，然后在菜单栏中选择“约束”选项。
3.在弹出的“约束”对话框中，选择需要设置的约束类型，如几何约束、位置约束等。
4.根据需要设置的具体约束参数，如约束值、约束方向等。
5.点击“应用”按钮，将约束规则应用到所选元件或互联线上。
6.如果需要修改约束规则，可以重复以上步骤，或在“约束”对话框中直接编辑约束参数。
【约束规则的优缺点】约束规则在提高设计质量和效率方面具有明显优势，但同时也存在一定的局限性：优点：1.可以确保设计满足特定要求，提高电路稳定性和可靠性。
ALLEGRO约束规则设置步骤
ALLEGRO约束规则设置步骤ALLEGRO是一种领先的约束规则语言，用于描述和验证系统的行为和约束。
当开发者需要实施软件规范、验证设计是否符合预期、检查和修复编码错误时，ALLEGRO约束规则设置就可以发挥作用。
本文将介绍ALLEGRO约束规则设置的步骤。
步骤一：确定需求和约束在使用ALLEGRO进行约束规则设置之前，首先需要明确系统的需求和约束。
开发者和相关利益相关者需要明确系统的预期行为，包括正确性、安全性、性能等方面的要求，并将其转化为具体的需求和约束。
步骤二：了解ALLEGRO约束规则语法和语义ALLEGRO具有自己的约束规则语法和语义，开发者需要学习并了解这些语法和语义，以便正确地编写和解释约束规则。
ALLEGRO支持丰富的逻辑和数学运算符，包括布尔运算符、比较运算符、逻辑运算符等。
开发者还需要了解ALLEGRO中的常用函数和谓词，以便在编写约束规则时能够充分利用这些工具。
步骤三：编写约束规则在了解ALLEGRO约束规则语法和语义之后，开发者可以开始编写约束规则了。
约束规则可以分为两类：静态约束规则和动态约束规则。
静态约束规则用于验证设计和代码的合法性，例如检查变量的取值范围、函数的输入输出关系等。
动态约束规则用于检查系统的运行时行为，例如检查系统的状态转换是否满足预期、检查事件序列是否符合特定的规范等。
步骤四：验证约束规则在编写完约束规则之后，需要对其进行验证，以确保规则的正确性和有效性。
可以使用ALLEGRO提供的工具和命令对约束规则进行验证，检查是否存在语法错误、语义错误或者其他逻辑错误。
如果发现错误，需要及时进行修复和调试，直到规则能够正确地验证系统的行为和约束。
步骤五：应用约束规则一旦约束规则通过了验证，并且开发者对规则的正确性和有效性有足够的信心，就可以将规则应用到实际的系统开发中。
可以将约束规则集成到开发工具中，实时检查代码的合法性，并及时给出错误和警告。
也可以将约束规则作为一种文档形式，用于规范开发过程中的行为和约束。
allegro 约束规则设置
allegro 约束规则设置摘要：1.Allegro 约束规则的概念与作用2.Allegro 约束规则的设置方法3.Allegro 约束规则的实际应用4.Allegro 约束规则的优点与局限性正文：【1.Allegro 约束规则的概念与作用】Allegro 是一款专业的PCB 设计软件，其中的约束规则设置是PCB 设计过程中至关重要的一环。
约束规则是指在设计过程中，对元件、走线等进行布局和布线的限制条件，以确保设计满足电路功能和性能要求。
通过设置约束规则，可以有效地提高设计效率和准确性，降低设计风险。
【2.Allegro 约束规则的设置方法】在Allegro 中设置约束规则，可以分为以下几个步骤：（1）打开Allegro 软件，导入或创建PCB 设计文件。
（2）在设计界面中，选择需要设置约束规则的元件或走线，可以在原理图或布局视图中进行操作。
（3）点击鼠标右键，选择“约束规则”选项，打开约束规则对话框。
（4）在约束规则对话框中，根据需要设置的约束条件，分别设置“宽度”、“间距”、“角度”等参数。
同时，可以设置约束规则的优先级，以满足不同设计需求。
（5）点击“确定”按钮，完成约束规则设置。
【3.Allegro 约束规则的实际应用】Allegro 的约束规则在实际应用中具有广泛的作用，主要包括：（1）设置元件布局位置：通过设置约束规则，可以控制元件在布局中的位置，确保布局的合理性和美观性。
（2）设置走线宽度和间距：通过设置约束规则，可以保证走线的宽度和间距满足设计要求，降低电路故障的风险。
（3）设置元件和走线的角度：通过设置约束规则，可以控制元件和走线的摆放角度，以满足散热、信号传输等性能要求。
【4.Allegro 约束规则的优点与局限性】Allegro 的约束规则具有以下优点：（1）提高设计效率：通过设置约束规则，可以减少手动调整的时间和精力，提高设计效率。
（2）提高设计准确性：约束规则可以确保设计满足电路功能和性能要求，降低设计失误的风险。
ALLEGRO16.3_约束设置-zhoulz
ALLEGRO16.3 约束设置一. 普通单端线的线宽设置该约束定义为PCS，即physical constraint set，选中physical-->physical constraint set-->all layers，对右边的功能名字点击右键，creat-->physical cset即可创建pcs约束，如下图所示，我的工程名字是newcore。
如果需要对每层设置不同的线宽的话，只要把default展开，修改需要单独设置的层的线宽即可。
上图中设置最小线宽为4mil，最大为40mil，在走线的时候，默认走的是最小线宽4mil，NECK下的线宽用于NECK MODE下的线宽，一般在bga下面走线的时候有时候两个管脚间距过小，需要使用neck mode，走线时，鼠标右键，选择neck mode即进入neck模式。
如果需要设置某些线的默认线宽不是4mil的话，比如设置默认电源、地的默认线宽不是4mil，那么可以创建一个PCS，适用于电源和地信号，默认线宽为10mil，如下图设置好后，在physical-->net中对GND信号使用PCS_POWER规则，如下图二. 普通单端线的线距设置该约束定义为SCS，即spacing constraint set，选中spacing-->spacing constraint set-->all layers，对右边的功能名字点击右键，creat-->physical cset即可创建pcs约束，如下图所示。
default是3w间距设置，SCS_5W是5w间距设置，3w或5w都是line to line或者line to shape的，因为line to line和line to shape的平行距离可能较大。
而line to hole、line to via、line to pin之类的最小间距仅是非常小的一段，所以这些间距的值可以是很小的，设置5即可。
allegro 16.3 约束规则设置
Allegro 16.3约束规则设置约束管理器是一个交叉的平台，以工作簿和工作表的形式在 Cadence PCB设计流程中用于管理所有工具的高速电子约束。
可以使用约束管理器和SigXplorer Expert 开发电路的拓扑并得出电子约束，可以包含定制约束、定制测量和定制激励。
所谓约束就是用户定义的限制条件，当在板上走线和放置元件时会遵守这些约束。
电子约束（ECSets）就是限制PCB 上与电行为有关的对象，比如可以设置某个网络最大传输延迟为2ns。
以下图为一约束设置窗口。
一、说明先解释一下约束的类型以及约束中用到的简写名词，如下图所示：1、NCIs（NET CLASS）由众多nets或者buses、differential pairs、Xnet所组成的类，可对其赋予相似的约束。
如下图所示。
2、NCC（Net Class-Class）一般用在约束组与组之间的间距的时候使用，如下图。
3、DPr（Differential Pairs）差分对一组差分对一般由两条Xnet或者net以差分走线的方式组成，如下图。
差分对的形成有两种方式：一是由模型指定的差分对，再者就是由用户自己定义的差分对。
•模型定义的差分对：可以在器件信号模型中指定差分对，可以使用PCB Design，PCB SI，SigXplores 来将模型指定给相应的元件。
•用户定义的差分对：可以在约束管理器中 Net 一级的对象中创建差分对，可以灵活的更改差分对命名和更改差分对成员，但是没有模型指定差分对的精确性。
以下是设置差分对规则时，需要赋予约束的项。
针对以上约束中用到的一些约束点进行解释说明：差分对的worksheets包含5个主要的约束目录：(1)Pin Delay此值指一对网络之间管脚封装上的延迟，单位是时间ns 或者长度mil。
(2) 不耦合长度(Uncoupled Length)不耦合长度约束是用来限制差分对的一对网络之间的不匹配长度。
allegro 约束规则设置
allegro 约束规则设置（最新版）目录1.Allegro 约束规则的概念与作用2.Allegro 约束规则的设置方法3.Allegro 约束规则的实际应用4.Allegro 约束规则的优缺点分析正文【一、Allegro 约束规则的概念与作用】Allegro 是一款专业的 EDA（Electronic Design Automation，电子设计自动化）软件，主要用于印刷电路板（PCB）设计。
在 Allegro 中，约束规则是一种指导设计布局和布线的准则，可以帮助设计人员实现更高效、精确的电路设计。
约束规则广泛应用于各种电子设计领域，如计算机、通信、汽车电子等。
【二、Allegro 约束规则的设置方法】1.打开 Allegro 软件，导入或创建一个 PCB 设计项目。
2.在设计界面中，找到 "Constraint Manager"（约束管理器）工具，点击进入。
3.在 "Constraint Manager"（约束管理器）窗口中，可以添加、编辑、删除约束规则。
a.添加约束规则：点击 "Add"（添加）按钮，选择所需约束类型，如 "Clearance"（间距）、"Power"（电源）等，设置相应的参数，点击 "OK"（确定）保存。
b.编辑约束规则：选择需要编辑的约束规则，双击或右键选择"Edit"（编辑）选项，调整参数，点击 "Apply"（应用）或 "OK"（确定）保存。
c.删除约束规则：选择需要删除的约束规则，右键选择 "Delete"（删除）选项，确认后即可删除。
【三、Allegro 约束规则的实际应用】以设置间距约束规则为例：1.在 "Constraint Manager"（约束管理器）窗口中，添加一个"Clearance"（间距）约束规则。
allegro 约束规则设置
Allegro约束规则设置随着电子商务的不断发展，大量的交易评台涌现出来。
其中，Allegro 作为东欧最大的电商评台，拥有数百万的用户和商家。
为了保证评台的可持续发展和用户的利益，Allegro评台制定了一系列的约束规则，以规范和管理用户的行为。
本文将详细介绍Allegro评台的约束规则设置。
一、账户注册与使用规定1.1 注册要求在注册Allegro评台账户时，用户需要提供真实尊称、唯一识别信息号码等个人信息，以确保账户的真实性和有效性。
1.2 账户使用规定用户在使用账户进行交易时，需要遵守评台规定的交易流程和规则，不得有任何违反法律法规和评台规定的行为，如欺诈、虚假宣传、侵权等。
二、商品交易规定2.1 商品发布规定商家在发布商品时，需提供详细、真实的商品信息，不得发布违禁品或虚假商品，如有违反将面临相应的处罚。
2.2 交易行为规范买家和卖家在交易过程中应遵守规定的交易流程，如按时付款、按时发货，不得擅自修改订单或逾期交易。
三、评价与投诉规定3.1 评价规定买家在收到商品后，可对交易进行评价，评价内容需客观、真实，不得进行恶意、虚假的评价。
3.2 投诉处理规定对于买家或卖家的投诉，评台将进行核实和处理，如发现违规行为，将给予相应的处罚，并保障投诉方的权益。
四、违规处理规定4.1 违规行为处罚对于违反评台规定的行为，评台将根据情节严重程度给予相应的处罚，如下架商品、冻结账户等。
4.2 申诉机制对于被处罚的用户，可通过评台设立的申诉机制进行申诉，评台将重新审核相关情况，并依据申诉结果做出处理。
五、合作商家规定5.1 合作资格要求Allegro评台对合作商家有一定的资质和经营要求，包括经营年限、信誉度等。
5.2 合作权益合作商家可享受评台提供的一系列增值服务和营销支持，提升业务竞争力。
Allegro评台的约束规则设置是为了维护评台的正常运营秩序，保障用户和商家的合法权益，促进良好的交易环境。
用户在使用评台时，需严格遵守相关规定，如有违规行为，将面临相应的处罚。
allegro差分线分组约束规则设置
allegro差分线分组约束规则设置摘要：1.Allegro差分线分组约束规则简介2.设置差分线分组约束规则的步骤3.约束规则的应用场景及优势4.总结与建议正文：1.Allegro差分线分组约束规则简介Allegro软件是一款专业的印刷电路板（PCB）设计软件，其差分线分组约束规则是其中一项重要的功能。
通过这项功能，用户可以实现自动化布局，确保PCB上各个元件的正确位置和连接关系，从而提高整体设计的稳定性和可靠性。
2.设置差分线分组约束规则的步骤在Allegro软件中设置差分线分组约束规则，主要可以分为以下几个步骤：步骤一：创建差分线。
首先，在Allegro中创建差分线，它们用于定义分组约束规则。
步骤二：定义约束规则。
在创建差分线后，设置相应的约束规则，如最小间距、最大间距等。
步骤三：应用约束规则。
将设置好的约束规则应用于需要布局的元件，以确保它们在PCB上的位置和连接关系满足设计要求。
步骤四：检查与修复。
在布局过程中，不断检查PCB设计是否符合约束规则，如有问题，及时进行修复。
3.约束规则的应用场景及优势差分线分组约束规则在以下场景中具有显著优势：- 提高设计效率：通过自动化布局，设计者可以更快地完成PCB设计，减少重复性工作。
- 保证连接可靠性：约束规则确保了元件之间的正确连接，降低了故障风险。
- 优化电路性能：合理的布局可以降低信号干扰，提高电路性能。
- 易于维护：约束规则使得设计更加规范，便于后期维护和升级。
4.总结与建议差分线分组约束规则在Allegro软件中发挥着重要作用，能够帮助设计者实现自动化布局，提高PCB设计的质量。
在使用过程中，建议设计者熟练掌握约束规则的设置方法，并根据实际需求进行调整。
Allegro16.3约束设置
Allegro16.3约束设置Allegro16.3约束设置差分对的约束设置第一步，差分对的设置差分对的设置有很多方法，下面介绍两种最常用的方法。
1．点击菜单Logic→Assign Differential Pair... 弹出以下对话框。
点击你想要创建差分对的Net1和Net2,填入差分的名字，点击Add后就成功创建了差分对。
点击Auto Generate按钮后，弹出以下对话框：在第一个输入框填入Net的主要名字后，在下面的框中填入差分线的标志如N，P。
点击Generate即可自动产生差分对。
2.在约束管理器中设置差分对。
在DSN上点击右键，在菜单中选择Create→Differential Pair。
即可弹出下面的对话框。
和上一种方法的设置差不多，这里就不再叙述了。
第二步差分对约束规则的设置差分对各项约束可以在约束管理器中的Electric→Net→routing→Differential Pair中直接在各差分对上填入各项约束数值就可生效，但更好的方法是创建约束规则后赋给各个差分对。
在DSN上点击右键，在菜单中选择Create→Electrical CSet后，弹出下面的对话框;输入规则名后点Ok，在Electric→constraimt set→outing→Differential Pair中可以看到新规则。
在表格中输入各项数值即可完成新规则的设置。
如图所示差分对约束参数主要有以下几个：1coupling paramaters 主要包括了Primary Gap 差分对最优先线间距（边到边间距）。
Primary Width 差分对最优先线宽。
Neck Gap 差分对Neck模式下的线间距（边到边间距），用于差分对走线在布线密集区域时切换到Neck值。
Neck Width差分对Neck模式下的线宽，用于差分对走线在布线密集区域时切换到Neck值。
如图所示设置数值时在表格中右键菜单中选择change，会出现以下各层数值表格，可以在每一层上设置不同的数值。
Allegro约束规则设置
Allegro约束规则设置约束规则的设置孙海峰在PCB设计中规则设置是必不可少的，它也可以被称为DRC检查规则，用来确定电路板的走线规则是否符合设计要求。
在Allegro PCB的电路板设计过程中，设计约束规则主要包括时序规则、走线规则、间距规则、信号完整性规则等以及物理规则等设置。
首先，需要认识一下，Allegro PCB的约束管理器:在PCB设计界面中，执行Setup/Constraints/Constraint Manager命令，弹出Allegro Constraint Manager对话框，如下图。
在约束管理器中，设计者可以对电路板的电气规则、物理规则、间距规则等设计规则进行设置定义。
约束规则可以按板层、网络或者区域进行设置。
约束管理器是Cadence系统提供的专用规则设置系统，主要有菜单栏、工具栏、工作表选择区、工作状态报告栏四部分，在工作表中选择一个对象，然后右击，在弹出的命令菜单中，可以进行任意操作。
工作表选择区内可以选择电气规则、物理规则、间距规则等规则设置。
在对应Net文件夹内，可以创建指定网络的对象分组，如:系统、设计、总线、差分对、扩展网络(XNet)、网络、相对或匹配群组，也可以创建基于相关属性的电气规则(ECSet)、物理规则(PCSet)、间距规则(SCSet)等。
约束管理器的约束对象分为引脚对、总线和匹配群组，她们相互之间存在优先级差异，即底层对象会集成顶层对象指定约束，为底层对象指定的约束优先高于上层继承的约束，对象层次的优先级为系统、设计、总线、差分对、扩展网络、相对或匹配群组、引脚对。
一、电气规则设置在约束管理器中，选择Electrical选项卡，其中可以为设计或网络来设置时序规则、信号完整性规则、布线的电气规则(延时、差分对)等，执行Objects/Create/Electrical CSet命令可新建电气规则。
1、选择信号完整性仿真规则Signal Integrity属性，其中包括电气属性、反射属性、单调失真属性、初始串扰、仿真串扰以及同步开关噪声这六个规则设置。
allegro中的约束规则
allegro中的约束规则摘要：I.引言- 介绍Allegro- 介绍约束规则在Allegro 中的重要性II.约束规则的基本概念- 定义约束规则- 解释约束规则在Allegro 中的作用III.约束规则的类型- 分类约束规则- 举例说明各类约束规则IV.约束规则的设置与使用- 如何设置约束规则- 如何在Allegro 中使用约束规则V.约束规则的局限性与优化- 讨论约束规则的局限性- 提出优化约束规则的方法VI.结论- 总结约束规则在Allegro 中的重要性- 强调优化约束规则的必要性正文：Allegro 是一款广泛应用于计算机视觉和机器人学的软件库，它提供了丰富的工具和功能，以帮助开发者快速实现各种视觉和机器人任务。
在Allegro 中，约束规则是一个十分重要的概念，它能够帮助开发者对系统行为进行约束和优化。
约束规则，顾名思义，是一种对系统行为进行限制的规则。
在Allegro 中，约束规则可以对系统的运动、感知、控制等方面进行约束，以保证系统在复杂环境下能够稳定、安全地运行。
约束规则在Allegro 中的作用主要体现在以下几个方面：1.提高系统的稳定性：通过约束规则，可以在一定程度上避免系统在遇到突发情况时出现不稳定甚至失控的现象。
2.提高系统的安全性：约束规则可以帮助系统在遇到危险情况时及时做出反应，避免发生意外。
3.简化系统的设计与优化：约束规则可以将复杂问题简化为易于处理的形式，从而降低系统设计和优化的难度。
在Allegro 中，约束规则可以分为多种类型，包括运动约束、几何约束、控制约束等。
这些约束规则各司其职，共同保证系统的稳定运行。
例如，运动约束规则可以限制机器人在运动过程中的速度、加速度等参数，以确保运动过程中的安全性；几何约束规则可以限制机器人末端执行器的位置和姿态，以保证目标物体的准确抓取；控制约束规则可以限制系统的控制输入，以保证系统的稳定性。
在实际应用中，如何设置合适的约束规则以满足不同场景下的需求，是一个值得探讨的问题。
Allegro16.3约束设置
Allegro16.3约束设置Allegro16.3约束设置差分对的约束设置第一步，差分对的设置差分对的设置有很多方法，下面介绍两种最常用的方法。
1．点击菜单Logic→Assign Differential Pair... 弹出以下对话框。
点击你想要创建差分对的Net1和Net2,填入差分的名字，点击Add后就成功创建了差分对。
点击Auto Generate按钮后，弹出以下对话框：在第一个输入框填入Net的主要名字后，在下面的框中填入差分线的标志如N，P。
点击Generate即可自动产生差分对。
2.在约束管理器中设置差分对。
在DSN上点击右键，在菜单中选择Create→Differential Pair。
即可弹出下面的对话框。
和上一种方法的设置差不多，这里就不再叙述了。
第二步差分对约束规则的设置差分对各项约束可以在约束管理器中的Electric→Net→routing→Differential Pair中直接在各差分对上填入各项约束数值就可生效，但更好的方法是创建约束规则后赋给各个差分对。
在DSN上点击右键，在菜单中选择Create→Electrical CSet后，弹出下面的对话框;输入规则名后点Ok，在Electric→constraimt set→outing→Differential Pair中可以看到新规则。
在表格中输入各项数值即可完成新规则的设置。
如图所示差分对约束参数主要有以下几个：1coupling paramaters 主要包括了Primary Gap 差分对最优先线间距（边到边间距）。
Primary Width 差分对最优先线宽。
Neck Gap 差分对Neck模式下的线间距（边到边间距），用于差分对走线在布线密集区域时切换到Neck值。
Neck Width差分对Neck模式下的线宽，用于差分对走线在布线密集区域时切换到Neck值。
如图所示设置数值时在表格中右键菜单中选择change，会出现以下各层数值表格，可以在每一层上设置不同的数值。
约束管理器_allegro(16.3非常详细的资料)
allegro目录第一章约束管理器介绍 (4)1.1 约束管理器简介 (4)1.2 约束管理器界面简介 (8)1.2.1worksheet selector (8)1.2.2用户接口 (9)1.2.3View选项 (9)1.3 启动约束管理器 (11)第2章OBJECTS介绍 (12)2.1 P IN-P AIRS (13)2.1.1Pin-Pair规则 (14)2.2 N ETS和X NETS (14)2.3 B USES (15)2.4 M ATCH G ROUPS (15)2.4.1如何确定target pin pair (16)2.4.2相对/匹配的群组规则 (16)2.5 D IFF P AIRS (16)2.5.1差分对工作表 (17)2.5.2差分计算器（Differential Calculator）的使用方法 (19)2.5.3差分对规则 (19)2.6 D ESIGNS AND S YSTEMS (20)第3章设置网络的走线约束 (21)3.1.1设置网络的最大最小传输延迟 (21)3.1.2设置网络相对传输延迟 (24)3.1.3设置差分对约束 (26)3.1.4查看网络规范格式和物理格式 (28)第4章设置网络的时序和信号完整性约束 (30)4.1 设置时序约束 (30)4.2 设置信号完整性约束 (32)4.2.1设置电气属性约束 (32)0 第一章约束管理器介绍2 4.2.2设置反射属性约束 (33)第5章电子约束创建和应用 (35)5.1 创建ECS ET (35)5.2 指定ECS ET给网络 (40)5.3 不考虑ECS ET的缺省约束值 (41)5.4 在原理图中查看ECS ET (41)第6章ECOS实现 (43)6.1 在原理图中增加网络 (43)6.2 在原理图中修改约束 (45)6.3 在约束管理器中修改约束 (46)6.4 在约束管理器中删除约束 (46)6.5 在原理图中重新命名网络 (47)第7章在原理图和PCB之间同步约束 (50)7.1 从原理图中输出约束 (50)7.2 在PCB D ESIGN中查看和添加约束 (50)7.3 在原理图中导入并查看约束 (51)7.4 在PCB和原理图之间同步约束的两种模式 (52)7.4.1用原理图中的约束重写PCB中的约束 (53)7.4.2在原理图中导入PCB中变更的约束 (56)第8章约束分析 (58)8.1 查看工作表单元格和对象 (58)8.2 定制约束、定制测量和定制激励 (59)8.2.1定制约束 (59)8.2.1.1 用户定义的属性 (59)8.2.1.2 约束的定制测量 (59)第9章SCHEDULING NETS (61)9.1 S CHEDULING N ETS (61)9.2 S CHEDULING N ETS-R EVISITED (65)第10章相对传输延迟 (68)约束管理器简介第11章MATCH DELAY (73)第12章解决DRC冲突 (74)第13章约束管理器 (76)13.1 层次设计中的电子约束 (76)30 第一章约束管理器介绍4第一章约束管理器介绍约束管理器是一个交叉的平台，以工作簿和工作表的形式在Cadence PCB设计流程中用于管理所有工具的高速电子约束。
allegro约束规则设置
allegro约束规则设置Allegro约束规则设置在软件开发过程中，为了保证软件的质量和稳定性，我们常常需要对代码进行约束规则的设置。
而对于使用Allegro库进行开发的项目来说，也需要遵循一定的约束规则以保证代码的可读性和可维护性。
本文将介绍一些常见的Allegro约束规则设置，以帮助开发者编写高质量的Allegro代码。
一、命名规范在Allegro开发中，良好的命名规范是非常重要的。
合理的命名可以提高代码的可读性，减少歧义和错误。
以下是一些常见的命名规范：1. 变量名和函数名应使用有意义的英文单词或缩写，并使用驼峰命名法。
例如：playerScore、calculateFPS。
2. 常量名应全部大写，多个单词之间使用下划线连接。
例如：SCREEN_WIDTH、SCREEN_HEIGHT。
3. 类名应使用大写字母开头的驼峰命名法。
例如：GameObject、Sprite。
二、代码格式化良好的代码格式化可以使代码结构清晰，易于阅读和维护。
以下是一些常见的代码格式化规范：1. 使用适当的缩进，通常为4个空格或一个制表符。
2. 在关键字（如if、for、while等）后面加上空格，使代码更易读。
3. 在二元运算符（如+、-、*、/等）两边加上空格，提高可读性。
4. 代码块使用大括号括起来，即使只有一行代码也要加上大括号。
三、注释规范良好的注释可以提高代码的可读性和可维护性，尤其是在多人协作开发的情况下。
以下是一些常见的注释规范：1. 在每个函数的开头添加注释，描述函数的功能、输入参数和返回值。
2. 在代码的关键部分或者逻辑复杂的地方添加注释，解释代码的用途和实现方式。
四、错误处理与异常处理在Allegro开发中，合理的错误处理和异常处理是必不可少的。
以下是一些常见的错误处理和异常处理的约束规则：1. 在打开文件、分配内存等可能出错的地方进行错误检查，并合理处理错误。
2. 使用try-catch块来捕获可能抛出的异常，并根据具体情况进行处理或报告错误。
ALLEGRO约束规则设置步骤[图解]
![ALLEGRO约束规则设置步骤[图解]](https://img.taocdn.com/s3/m/c909ec8edbef5ef7ba0d4a7302768e9950e76e46.png)
ALLEGRO约束规则设置步骤[图解]ALLEGRO 约束规则设置步骤[图解]本文是我对约束规则设置方面的一些理解，希望对新手能有所帮助。
由于本人水平有限，错误之处难免，希望大家不吝赐教！在进行高速布线时，一般都需要进行线长匹配，这时我们就需要设置好constraint 规则，并将这些规则分配到各类 net group 上。
下面以 ddr为例，具体说明这些约束设置的具体步骤。
1．布线要求DDR 时钟:线宽 10mil，内部间距 5mil，外部间距30mil，要求差分布线，必需精确匹配差分对走线误差，允许在＋20mil 以内DDR 地址、片选及其他控制线：线宽 5mil，内部间距 15mil，外部间距20mil，应走成菊花链状拓扑，可比ddrclk 线长1000－2500mil，绝对不能短DDR 数据线，ddrdqs，ddrdm线：线宽 5mil，内部间距 15mil，外部间距20mil，最好在同一层布线。
数据线与时钟线的线长差控制在 50mil 内。
2．根据上述要求，我们在 allegro 中设置不同的约束针对线宽（physical），我们只需要设置3 个约束：DDR_CLK, DDR_ADDR, DDR_DATA设置好了上述约束之后，我们就可以将这些约束添加到net上了。
点击 physical rule set 中的attac h……，再点击右边控制面板中的more，弹出对话框如上图所示，找到 ckn0和 ckp0，点击 apply，则弹出选中左边列表中的NET_PHYSICAL_TYPE, 在右边空格内输入DDR_CLK, 点击apply，弹出即这两个 net已经添加上了 NET_PHYSICAL_TYPE 属性，且值为DDR_CLK.类似的，可以将DDR 数据线，数据选通线和数据屏蔽线的NET_PHYSICAL_TYPE 设为DDR_DATA, DDR 地址线，片选线，和其他控制线的 NET_PHYSICAL_TYPE 设为DDR_ADDR. 上述步骤完成后，我们就要将已经设好的约束分配到这些 net group 上。
allegro中的约束规则
allegro中的约束规则摘要：1.Allegro 中的约束规则概述2.约束规则的分类3.约束规则的设置与应用4.约束规则的优缺点5.总结正文：【1.Allegro 中的约束规则概述】Allegro 是一款专业的EDA（电子设计自动化）软件，广泛应用于电路设计领域。
在Allegro 中，约束规则是一种用于指导布局布线的设计原则，能够有效地帮助设计者优化电路性能、减少设计错误并提高设计效率。
【2.约束规则的分类】在Allegro 中，约束规则主要分为以下几类：（1）物理约束：包括间距约束、宽度约束、高度约束等，用于定义元件、走线、焊盘等之间的物理尺寸要求。
（2）电气约束：包括电压约束、电流约束、电容约束等，用于定义电气信号的电压、电流、电容等参数值。
（3）设计规则约束：包括布线层约束、过孔约束、焊盘约束等，用于定义设计规则的适用范围和具体要求。
（4）其他约束：如制造约束、封装约束等，用于满足特定制造工艺或封装要求。
【3.约束规则的设置与应用】在Allegro 中，设计者可以通过以下步骤设置和应用约束规则：（1）创建约束规则：通过菜单栏选择“Create/Modify Rules”命令，创建新约束规则或修改现有规则。
（2）设置约束规则参数：在约束规则对话框中，设置规则的名称、描述、类型等参数，并根据需要设置具体的约束值。
（3）应用约束规则：在布局布线过程中，通过“Apply Rules”命令或单击工具栏上的按钮，将约束规则应用到相应的元件、走线或焊盘上。
（4）检查约束规则：在布局布线完成后，通过“Check Rules”命令检查约束规则的合规性，以确保设计满足约束要求。
【4.约束规则的优缺点】（1）优点：约束规则能够有效地指导布局布线过程，提高设计质量和效率；有助于减少设计错误，降低产品返工率。
（2）缺点：过多的约束规则可能导致设计过程变得繁琐，增加设计者的工作负担；不合理的约束规则可能导致设计无法满足实际需求。
allegro 约束规则设置
allegro 约束规则设置摘要：一、Allegro约束规则设置简介二、约束类型及应用场景1.电源约束2.地线约束3.网络约束4.叠层约束5.通道约束三、约束规则设置方法1.设置电源约束2.设置地线约束3.设置网络约束4.设置叠层约束5.设置通道约束四、约束规则设置注意事项1.合理选择约束类型2.确保约束参数设置合适3.关注约束冲突解决五、总结与展望正文：一、Allegro约束规则设置简介Allegro是一款广泛应用于电子设计自动化（EDA）领域的软件，它为电子工程师提供了强大的电路设计和仿真功能。
在Allegro中，约束规则设置是电路设计过程中的关键环节，它有助于确保电路设计的稳定性和可靠性。
本文将详细介绍Allegro约束规则设置的方法和技巧，以帮助读者更好地应用这一功能。
二、约束类型及应用场景1.电源约束：在电路设计中，电源约束主要用于设置电源网络的电压、电流等参数，以确保电源系统的稳定运行。
2.地线约束：地线约束用于设置地线的属性，如电阻、电容等，以降低信号噪声和干扰。
3.网络约束：网络约束主要用于设置信号网络的传输特性，如延迟、速度等，以确保信号传输的准确性。
4.叠层约束：叠层约束用于设置电路板的叠层结构，包括层数、层名称、厚度等，以优化电路板的布局和性能。
5.通道约束：通道约束主要用于设置通道的宽度和间距，以确保电路板中的信号传输通道具有良好的电磁兼容性。
三、约束规则设置方法1.设置电源约束：在Allegro中，可以通过“Power”菜单下的“Power Analysis”和“Power Plan”命令来设置电源约束。
2.设置地线约束：选择“Routing”菜单下的“Ground”命令，设置地线的属性，如电阻、电容等。
3.设置网络约束：在“Routing”菜单下，选择“Net”命令，设置网络的传输特性，如延迟、速度等。
4.设置叠层约束：在“Design”菜单下，选择“Stackup”命令，设置电路板的叠层结构。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

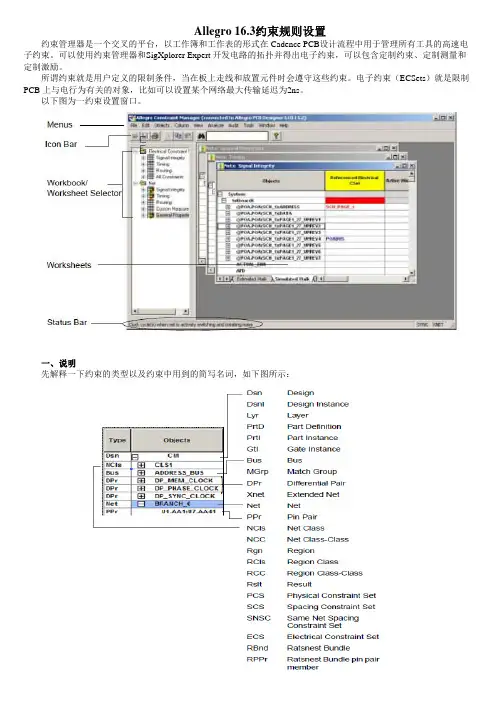

Allegro 16.3约束规则设置约束管理器是一个交叉的平台，以工作簿和工作表的形式在 Cadence PCB设计流程中用于管理所有工具的高速电子约束。
可以使用约束管理器和SigXplorer Expert 开发电路的拓扑并得出电子约束，可以包含定制约束、定制测量和定制激励。
所谓约束就是用户定义的限制条件，当在板上走线和放置元件时会遵守这些约束。
电子约束（ECSets）就是限制PCB 上与电行为有关的对象，比如可以设置某个网络最大传输延迟为2ns。
以下图为一约束设置窗口。
一、说明先解释一下约束的类型以及约束中用到的简写名词，如下图所示：1、NCIs（NET CLASS）由众多nets或者buses、differential pairs、Xnet所组成的类，可对其赋予相似的约束。
如下图所示。
2、NCC（Net Class-Class）一般用在约束组与组之间的间距的时候使用，如下图。
3、DPr（Differential Pairs）差分对一组差分对一般由两条Xnet或者net以差分走线的方式组成，如下图。
差分对的形成有两种方式：一是由模型指定的差分对，再者就是由用户自己定义的差分对。
•模型定义的差分对：可以在器件信号模型中指定差分对，可以使用PCB Design，PCB SI，SigXplores 来将模型指定给相应的元件。
•用户定义的差分对：可以在约束管理器中 Net 一级的对象中创建差分对，可以灵活的更改差分对命名和更改差分对成员，但是没有模型指定差分对的精确性。
以下是设置差分对规则时，需要赋予约束的项。
针对以上约束中用到的一些约束点进行解释说明：差分对的worksheets包含5个主要的约束目录：(1)Pin Delay此值指一对网络之间管脚封装上的延迟，单位是时间ns 或者长度mil。
(2) 不耦合长度(Uncoupled Length)不耦合长度约束是用来限制差分对的一对网络之间的不匹配长度。
若“gather control”设置为ignore，则实际不不耦合长度不包括两个驱动和接收之间的耦合带之外的长度。
若“gather control”设置为“include”，包含出芯片的这段不耦合长度。
当不耦合(即在差分对刚刚从芯片出来的走线通常是不耦合的，不耦合有一定的长度)长度超过“max”时产生冲突。
(3)相位偏差(Static Phase Tolerance)相位偏差约束确保差分对成员在转换时是同相和同步的。
实际的数值(actual value)从长度上或者时间上反应了差分对成员之间的差值，当差值超出 tolerance 值时，就会有冲突。
(4)最小线间距(Min Line Spacing)最小线间距约束指差分对之间的最小距离，如果小于设定的最小值则报错。
添加的最小线间距约束值必须小于或者等于Primary Gap减去(-)Tolerance，并且也要小于或者等于Neck Gap减去(-)Tolerance。
(5)耦合参数(Coupling Parameters)这里面包括6个部分需要设置。
1、Primary gap ：设置的是差分对之间的边到边理想间距，(+/-)tolerance 值是允许Diff Pairs的偏差值，如果间距偏差在范围内，差分对被认为是耦合的；2、Primary width：差分对成员的理想宽度；3、Neck gap：约束的是最小允许的边到边的差分间距，当在密集区域走线时，可能切换到neck模式，最小可允许的gap 包括Neck Gap 减去(-)Tolerance，当差分对间距小于ECSet 指定给差分对网络的Min neck width 规则值时，Neck Gap 覆盖任何Primary Gap 值，确保 Neck gap 不要低于任何Min line spaing 值，如果设置了(-)tolerance 值，不需要定义Neck gap ，因为已经说明了需要的Neck gap。
；4、Neck width：最小可允许的差分对宽度，当在比较密集的区域走线的时，可能需要切换到neck模式；5、(+)Tolerance；6、(-)Tolerance。
使用差分计算器可以完成综合线宽和线距的计算以获得特殊的差分阻抗。
在约束管理器中右键点击Primary Gap，Neck Gap，或者(+/-)tolerance 相应的单元格，在弹出的菜单选择Change 命令，然后点击按钮，即可启动差分计算器 (如下图所示)，差分计算器仅能完成边对边耦合的差分对计算。
差分对规则说明分模型定义的差分对和用户定义的差分对来说明：模型定义的差分对用户定义的差分对可以在 PCB Design，PCB SI 中使用Analyze-SI/EMIsim-Model 命令进行创建，如果要做分析，首先需要进行设置－包含设置叠层、指定DC 网络、指定元件CLASS、指定模型等。
可以 PCB Design，PCB SI 中在约束管理器中使用Creat-Differential Pair 命令创建，也可以使用Logic-Assign Differential Pair 命令创建。
在高速设计流程中首选采用模型定义差分对，因为带有独特的差分对的成员特性比如管脚寄生、启动延迟、逻辑门限和缓冲延迟。
用户定义的差分对没有模型指定的精确，因为模型指定的有IBIS 器件值。
差分对成员不能作为其他差分对的成员。
差分对成员不能作为其他差分对的成员。
模型定义的差分对可以被提取进SigXplorer而带有耦合性。
用户定义的差分对仅单根线被提取进SigXplorer。
模型定义的差分对有优先级。
如果通过用户定义的方法定义了一个差分对，稍后用模型定义的方法又定义了同样的差分对，则模型定义的差分对有优先级。
用户定义的差分对与模型定义的差分对相比没有优先级。
在约束管理器中不能改变模型定义差分对成员，只能通过编辑模型的方法更改。
在约束管理器中可以对用户定义的差分对成员进行更改。
模型定义的差分对，参考同样器件类型的任何器件都将继承指定的模型中差分对。
这个是可以重用的就像创建ECSet 和指定ECSet到很多设计对象。
在约束管理器中要分别创建用户定义的差分对，虽然自动设置简化了这个过程，与模型定义的差分对不同。
4、管脚对(Pin-Pair)Pin-Pair 代表一对逻辑连接的管脚，一般是驱动和接收。
Pin-Pairs 可能不是直接连接的，但是肯定存在于同一个net 或者Xnet（所谓Xnet 即网络的中间可能串接电阻或者接插件，比如下图中的U1.8 到U3.8 的连接中间经过了一个电阻，即Xnet）。
可以使用pin-pairs 来获取net 或者Xnet 指定的pin-to-pin 约束，也可以使用pin-pairs来获取ECSets 通用的pin-to-pin 约束，如果参考了某个ECSets 会自动定义net 或者Xnet 的pin-pairs。
可以指定 pin-pairs（比如图中的U1.8 、U3.8）或者基于下面的格式直接提取。
当从SigXplorer导入拓扑并应用ECSets 给net，约束管理器基于导入的拓扑文件创建net 或者Xnet 的pinpairs。
• Longest pin-pair• Longest driver-receiver pair• All driver-receiver pairs All Drivers/All Receivers下表中的规则应用于创建Pin-Pair ，Pin-Pairs 仅能在以下工作表中创建。
• 在对象中一定要存在某个管脚，才能创建相应的 pin-pair ；• 在 All Constraints 和Timing 工作表中的对象一定要有驱动和接收；• Pin-pair length 如果已经完成走线则是两个管脚之前走线的长度，如果没走线，就是连接两个管脚的鼠线的曼哈顿距离；• 约束管理器确定 longest/shortest pin-pair length 是基于驱动和接收，如果没有任何驱动和接收，就考虑Xnet ； • 对于相对传输延迟约束，仅仅确定 longest pin-pair 。
5、Match Group （匹配群组）Match Group 是nets ，Xnets 或者pin-pairs 的集合，此集合一定要都匹配（delay 或者length ）或者相对于组内的一个明确的目标。
如果delta 值没有定义，组内的所有成员都将是绝对匹配的，并允许有一定的偏差。
如果定义了delta 值，那么组内所有成员将相对匹配于明确的目标网络。
下面的是 Match Group 的必要属性：• Target ——组内其他pin-pairs 都要参考的pin-pair 就是目标（Target ），可以是默认的也可以是明确指定的pin-pair ，其他的pin-pairs 都要与这个目标比较。
• Delta ——每个pin-pair 成员与目标pin-pair 的差值，如果没有指定此差值，那么所有成员就需要匹配，如果定义了此值不为0，则此群组就是一个相对匹配的群组。
• Tolerance ——允许匹配的偏差值。
5.1 下面用三个例子来说明不同情况下的匹配群组（绝对的和相对的）。
例1Net Target Delta Tolerance CommentsData1 未指定 未指定10mil 这个例子中没有参考，所有的网络都必须彼此匹配在10mil 之内，如果三个网络中的一个是1000mil ，其他两个网络必须在990mil ～1010mil 之间，delta 值未指定（不是0）是绝对的匹配延迟，target 也未指定。
Data2 未指定 未指定 10mil Data3 未指定 未指定10mil 例2Net Target Delta Tolerance CommentsData1 0mil 10milData3 是此群组参考值，所有的网络都必须匹配Data3 在10mil 之内，如果Data3 是1000mil ，其他两个网络必须在990mil ～1010mil 之间，delta 值被指定是相对的匹配（传输）延迟。
Data2 0mil 10mil Data3 参考0mil 10mil例3Net Target Delta Tolerance CommentsData1 参考100mil 10mil Data1 此群组参考值，所有的网络都必须匹配Data1Data2 100mil10mil在100mil 之内并加上或者减去指定的偏差值10mil。
如果Data1 是1000mil，其他两个网络必须在990mil～1110mil 之间，对于相对的匹配（传输）延迟delta 和Data3 100mil10miltolerance 值被指定。
