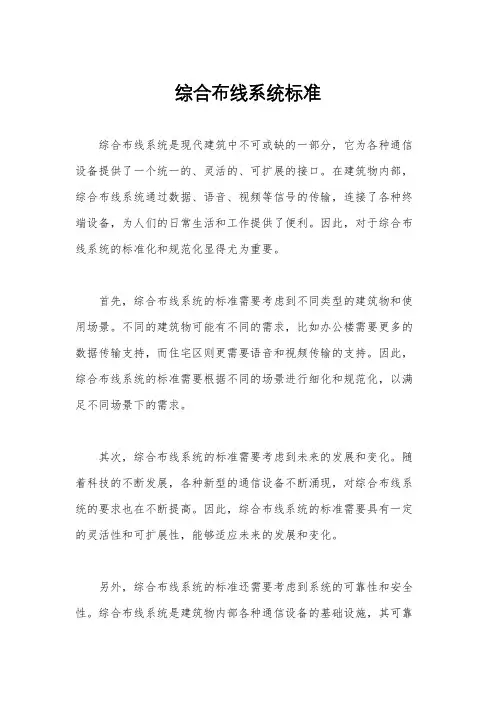

综合布线系统标准
综合布线系统标准
综合布线系统是现代建筑中不可或缺的一部分，它为各种通信设备提供了一个统一的、灵活的、可扩展的接口。
在建筑物内部，综合布线系统通过数据、语音、视频等信号的传输，连接了各种终端设备，为人们的日常生活和工作提供了便利。
因此，对于综合布线系统的标准化和规范化显得尤为重要。
首先，综合布线系统的标准需要考虑到不同类型的建筑物和使用场景。
不同的建筑物可能有不同的需求，比如办公楼需要更多的数据传输支持，而住宅区则更需要语音和视频传输的支持。
因此，综合布线系统的标准需要根据不同的场景进行细化和规范化，以满足不同场景下的需求。
其次，综合布线系统的标准需要考虑到未来的发展和变化。
随着科技的不断发展，各种新型的通信设备不断涌现，对综合布线系统的要求也在不断提高。
因此，综合布线系统的标准需要具有一定的灵活性和可扩展性，能够适应未来的发展和变化。
另外，综合布线系统的标准还需要考虑到系统的可靠性和安全性。
综合布线系统是建筑物内部各种通信设备的基础设施，其可靠
性和安全性直接关系到建筑物内部各种通信设备的正常运行。
因此，综合布线系统的标准需要具有一定的技术规范和安全标准，以确保
系统的稳定和安全运行。
总的来说，综合布线系统的标准化是为了提高建筑物内部通信
设备的互联互通能力，满足不同场景下的需求，适应未来的发展和
变化，确保系统的可靠性和安全性。
只有通过标准化和规范化，才
能更好地推动综合布线系统的发展，为人们的生活和工作带来更多
的便利和可能性。
弱电工程量计算解析
2）扬声器不分规格、型号，按照吸顶式与壁挂式以“只”为计量单位。
3）广播分配器是指单独安装的消防广播用分配器（操作盘），以“台”为计量 单位。
五、火灾自动报警系统
5、消防通讯系统 电话交换机按“门”数不同以“台”为计量单位。通讯分机、插孔指消防专用电话分机与
电话插孔，不分安装方式，分别以“部”、“个”为计量单位。 6、消防调试系统 1）水灭火系统控制装置按照不同点数以“系统”为计量单位。其点数按多线制与总线制联
例 题
二、共用天线有线电视系统
工程量统计 电视前端箱安装 1台 射频线明敷 ？m 二分支器安装 6个 电视插座安装 12个
三、室内电话线路
一）电话线配管配线（明敷、暗敷）工程量计算与强电工程中配管配线一致。 二）电话机插座、室内电话安装以“个”为计量单位。 三）交接箱、分线盒、壁龛以“个”为计量单位。 1、交接箱：不设电话站的用户单位，用一个箱直接与市话网电缆连接，并将电话线
一、综合布线系统
垂直干线子系统——线槽、桥架、线缆 设备间子系统——配线架、机柜、各种设备 建筑群子系统——线缆 （三）工程量计算规则 定额内容包括：对绞电缆、光缆、多芯电缆、机柜（架）和线缆附属设备的敷设、布 放、安装和测试。
一、综合布线系统（工程量计算）
1、对绞电缆、光缆、多芯电缆敷设、穿放、明布放以“100m”为计量单位。电缆敷设按 单根延长米计算，如一个架上敷设3根各长100m的电缆，应按300m计算，以此类推。电 缆附加及预留的长度是电缆敷设长度的组成部分，应计入电缆长度工程量之内。电缆进入 建筑物预留长度2m；电缆进入沟内或吊架上引上（下）预留1.5m；电缆中间接头盒，预 留长度两端各留2m。
装方式不同分为壁挂式和落地式。在不同线制、不同安装方式中按照“点”数的不 同，划分定额项目，以“台”为计量单位。 多线制“点”的意义：指联动控制器所带联动设备的状态控制和状态显示的数量。 总线制“点”的意义：指联动控制器所带具有控制模块（接口）的数量。
建筑智能化工程计量及应用案例

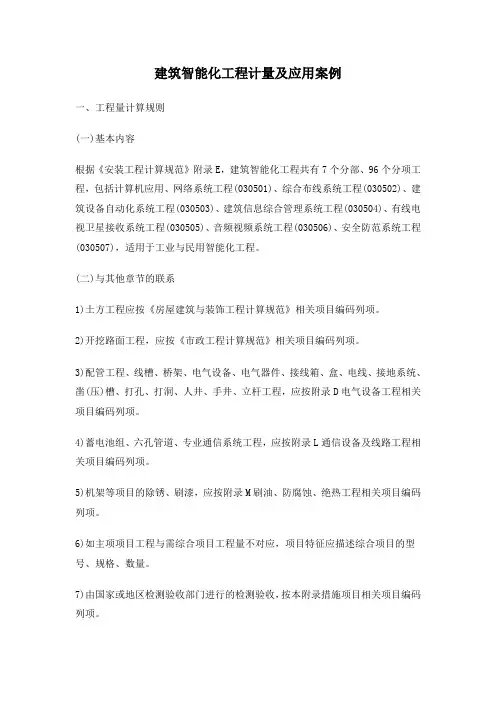

建筑智能化工程计量及应用案例一、工程量计算规则(一)基本内容根据《安装工程计算规范》附录E，建筑智能化工程共有7个分部、96个分项工程，包括计算机应用、网络系统工程(030501)、综合布线系统工程(030502)、建筑设备自动化系统工程(030503)、建筑信息综合管理系统工程(030504)、有线电视卫星接收系统工程(030505)、音频视频系统工程(030506)、安全防范系统工程(030507)，适用于工业与民用智能化工程。
(二)与其他章节的联系1)土方工程应按《房屋建筑与装饰工程计算规范》相关项目编码列项。
2)开挖路面工程，应按《市政工程计算规范》相关项目编码列项。
3)配管工程、线槽、桥架、电气设备、电气器件、接线箱、盒、电线、接地系统、凿(压)槽、打孔、打洞、人井、手井、立杆工程，应按附录D电气设备工程相关项目编码列项。
4)蓄电池组、六孔管道、专业通信系统工程，应按附录L通信设备及线路工程相关项目编码列项。
5)机架等项目的除锈、刷漆，应按附录M刷油、防腐蚀、绝热工程相关项目编码列项。
6)如主项项目工程与需综合项目工程量不对应，项目特征应描述综合项目的型号、规格、数量。
7)由国家或地区检测验收部门进行的检测验收，按本附录措施项目相关项目编码列项。
(三)执行本附录时应注意的问题1)项目编码编制时应注意：③在智能化工程的清单编制中，一般按照智能化系统进行淸单编制，因此不可避免地会出现同一分项工程在不同系统中都会出现，项目编码编制时要注意编码的连续性，避免同一设备在不同系统中出现的项目编码重复，应按照清单编制中出现的先后顺序进行排序。
例如，服务器在智能化系统集成系统、信息网络系统、会议系统、建筑设备监控系统出现，则在智能化系统集成系统编码为()、信息网络系统编码为()、会议系统编码为()建筑设备监控系统编码为()。
2)项目特征描述时应注意：在智能化工程的项目特征描述时，应注意特征描述的准确性，特别是针对包含施工工艺、施工项目及具体设备的配置参数，应描述清晰。
2010版安装工程综合定额说明及计算规则(第十三册-建筑智能化系统设备安装工程)
总说明一《广东省安装工程综合定额（2010）》（以下简称本综合定额）是在国家标准《建设工程工程量清单计价规范》（GB50500-2008）、《建设工程劳动定额》（LD/T74.1～4-2008）、《全国统一安装工程预算定额》（第一～十一册、十三册）（GYD-201-2000～GYD-211-2000、GYD-213-2003）和《广东省安装工程综合定额（2006）》基础上，结合我省设计、施工、招投标的实际情况，根据现行国家产品标准、设计规范和施工验收规范、质量评定标准、安全操作规程编制的，共分十二册。
二本综合定额是编审设计概算、施工图预算、招标控制价、竣工结算，调解处理工程造价纠纷，鉴定工程造价的依据；是合理确定和有效控制工程造价及衡量投标报价合理性的基础；也作为投标报价，加强企业内部管理和核算的参考。
三本综合定额适用于全省行政区域内新建、扩建和改建的工业与民用安装工程。
四本综合定额是完成单位工程量所需的人工、材料、机械、管理费和必要的施工措施费的计量标准，它反映了社会平均消耗水平。
五本综合定额的工作内容简单扼要说明主要的施工工序，次要的工序虽然没有具体说明，但已经综合考虑在内。
六本综合定额中是按下列正常的施工条件以及目前我省企业的施工机械装备程度、合理的施工工期、施工工艺、劳动组织为基础综合确定的：1．设备、材料、成品、半成品、构件完整无损，符合质量标准和设计要求，附有合格证书和试验记录。
2．各专业工程之间的交叉作业正常。
3．安装地点、建筑物、设备基础、预留孔洞等均符合安装要求。
4．水、电供应均满足施工正常使用。
5．正常的气候、地理条件和施工环境。
七关于人工：1．本综合定额的人工不分工种和技术等级，采用综合用工形式，工日数已包括基本用工、辅助用工、人工幅度差、现场运输及清理现场等用工。
2．本综合定额中的人工费为直接从事工程施工的生产工人开支的各项费用，内容包括：（1）基本工资：是指发放给生产工人的基本工资。
工程量计算规则
工程量计算规则一、工程量清单项目的工程量计算规则1. 建筑与建筑群综合布线(1) 过线( 路) 盒( 半周长) ：依据规格，程式，按设计图示数量计算，以个为计量单位。
(2) 信息插座底盒( 接线盒) ：依据规格，程式，安装地点，按设计图示数量计算，以个为计量单位。
(3) 落地式机柜、机架：依据名称，规格，程式，按设计图示数量计算，以架为计量单位。
(4) 墙挂式机柜、机架：依据名称，规格，程式，按设计图示数量计算，以架为计量单位。
(5) 抗震底座：依据规格，程式，按设计图示数量计算，以个为计量单位。
(6)4 对对绞电缆：依据规格，程式，敷设环境，按设计图示数量计算，以米为计量单位。
(7) 大对数非屏蔽电缆：依据规格，程式，敷设环境，按设计图示数量计算，以米为计量单位。
(8) 大对数屏蔽电缆：依据规格，程式，敷设环境，按设计图示数量计算，以米为计量单位。
(9) 光缆：依据规格，程式，敷设环境，按设计图示数量计算，以米为计量单位。
(10) 光缆护套：依据规格，程式，敷设环境，按设计图示数量计算，以米为计量单位。
(11) 光纤束：依据规格，程式，按设计图示数量计算，以米为计量单位。
(12) 单口非屏蔽八位模块式信息插座：依据规格，型号，按设计图示数量计算，以个为计量单位。
(13) 单口屏蔽八位模块式信息插座：依据规格，型号，按设计图示数量计算，以个为计量单位。
(14) 双口非屏蔽八位模块式信息插座：依据规格，型号，按设计图示数量计算，以个为计量单位。
(15) 双口屏蔽八位模块式信息插座：依据规格，型号，按设计图示数量计算，以个为计量单位。
(16) 双口光纤信息插座：依据规格，型号，按设计图示数量计算，以个为计量单位。
(17) 四口光纤信息插座：依据规格，型号，按设计图示数量计算，以个为计量单位。
(18) 光纤连接盘：依据规格，型号，按设计图示数量计算，以块为计量单位。
(19) 光纤连接：依据方法，模式，按设计图示数量计算，以芯为计量单位。
综合布线系统工程量计算规则和说明

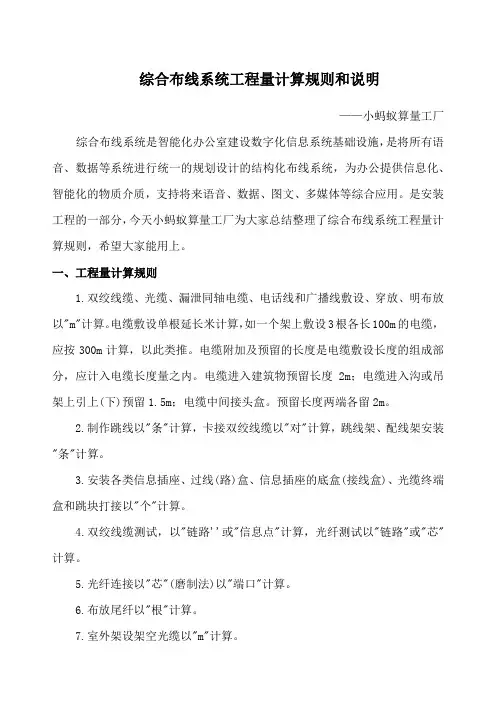

综合布线系统工程量计算规则和说明——小蚂蚁算量工厂综合布线系统是智能化办公室建设数字化信息系统基础设施，是将所有语音、数据等系统进行统一的规划设计的结构化布线系统，为办公提供信息化、智能化的物质介质，支持将来语音、数据、图文、多媒体等综合应用。
是安装工程的一部分，今天小蚂蚁算量工厂为大家总结整理了综合布线系统工程量计算规则，希望大家能用上。
一、工程量计算规则1.双绞线缆、光缆、漏泄同轴电缆、电话线和广播线敷设、穿放、明布放以"m"计算。
电缆敷设单根延长米计算，如一个架上敷设3根各长100m的电缆，应按300m计算，以此类推。
电缆附加及预留的长度是电缆敷设长度的组成部分，应计入电缆长度量之内。
电缆进入建筑物预留长度2m；电缆进入沟或吊架上引上(下)预留1.5m；电缆中间接头盒。
预留长度两端各留2m。
2.制作跳线以"条"计算，卡接双绞线缆以"对"计算，跳线架、配线架安装"条"计算。
3.安装各类信息插座、过线(路)盒、信息插座的底盒(接线盒)、光缆终端盒和跳块打接以"个"计算。
4.双绞线缆测试，以"链路''或"信息点"计算，光纤测试以"链路"或"芯"计算。
5.光纤连接以"芯"(磨制法)以"端口"计算。
6.布放尾纤以"根"计算。
7.室外架设架空光缆以"m"计算。
8.光缆接线以"头"计算。
9.制作光缆成端接头以"套"计算。
10.安装漏泄同轴电缆接头以"个"计算。
11.成套电话组线箱、机柜、机架、抗震底座安装以"台"计算。
12.安装电话出线口、中途箱、电话电缆架空引入装置以"个"计算。
8智能化工程工程量计算规则
七、楼宇安全防范系统
• • • • • • • (12)视频补偿器：依据名称，通道量，按设计图示数量计算，以台为 计量单位。 (13)视频传输设备：依据名称，类型，按设计图示数量计算，以台为 计量单位。 (14)录像、记录设备：依据名称，类型，规格，按设计图示数量计 算，以台为计量单位。 (15)监控中心设备：依据名称，类型，规格，按设计图示数量计算， 以台为计量单位。 (16)CRT显示终端：依据名称，类型，按设计图示数量计算，以台 为计量单位。 (17)模拟盘：依据名称，类型，按设计图示数量计算，以台为计量单 位。 (18)安全防范系统：依据名称，类型，按设计图示数量计算，以系统 为计量单位。
二.计算机网络系统设备安装工程
• (6)局域网交换机：依据名称，功能，层数(交换 机)，按设计图示数量计算，以台或以套为计量单 位。 • (7)路由器：依据名称，功能，按设计图示数量计 算，以台或以套为计量单位。 • (8)防火墙：依据名称，类型，功能，按设计图示 数量计算，以台或以套为计量单位。 • (9)调制解调器：依据名称，类型，按设计图示数 量计算，以台或以套为计量单位。 • (10)服务器系统软件：依据名称，功能，按设计 图示数量计算，以套为计量单位。
七、楼宇安全防范系统
• 定额说明： • (1) 液晶显示屏安装，以平方米为计量单位 。 • (2) 监控模拟盘安装，以平方米为计量单位 。 • （3）一台摄像机需调试一次，调试费用另 列在摄像机清单下 • （4）电梯轿厢内的监控、电梯五方对讲的 线缆一般都是电梯控制柜引出的随行电 缆，由电梯厂家施工，无需计入。
一、建筑与建筑群综合布线
• （7）光纤与光缆： • 光缆里面是有光纤的，数据传输是靠光缆 中的光纤，光纤一般是成对的，像4芯、6 芯、8芯等，每两芯传输一路信号。简单说 ：光纤就是光缆里面的一根很细很细的纤 丝，很多根光纤和其它保护光纤的材料组 合在一起就是光缆。光缆一般是指有外包 护套的成品光缆。我们常用的4芯光纤套“光 纤束”子目。
12-全国统一安装工程预算定额(第十三册第一、三章)
材
螺栓 M5
套
4.08
4.08
4.08
4.08
4.08
4.08
4.08
料
机械 双绞线缆压接工具 788J1/788M1 台班
0.50
1.00
2.00
0.30
0.65
1.20
2.50
注：配线架安装打结不分屏蔽和非屏蔽系统，七人工工日、材料、机械、仪器仪表的消耗量均综合取定。
-5-
全国统一安装工程预算定额 第十三册 建筑智能化系统设备安装工程
1.60 （102.00）
0.20 — 4.04 — — —
50 数量
2.20 （102.00）
0.20 — —
4.04 — —
100
3.20 （102.00）
0.20 — — — 4.04 —
200
4.50 （102.00）
0.20 — — — — 4.04
仪器 数字万用表 PS—56 仪表 对讲机 C15 注：槽道含地槽、水平槽、垂直槽。
2.卡接双绞线缆：便扎固定线缆、卡线、核对线序、安装固定接线模块（跳线盘）、做标记等。
人工 材 料
综合工日 跳线连接器
定额编号
项目 名称
单位 工日
m 个
13-1-11 跳线制作
0.10 （2.02）
数量
计量单位：条 13-1-12
跳线卡接（对）
0.02 —
机械 双绞线缆压接工具 R345
台班
0.03
列。 4．在已建天棚内敷设线缆时，所用定额子目的综合工日的用量按增加 80%计列
二、工程计算规则 1．双绞线缆、光缆、漏泄同轴电缆、电话线和广播线敷设、穿放、明布放以“米”计算。电缆敷设按单根延长米计算，如一个架上 敷设 3 根各长 100m 的电缆，应按 300m 计算，以次类推。电缆附加及预留的长度是电缆敷设长度的组成部分，应计人电缆长度工 程量之内。电缆进入建筑物预留长度 2m。电缆进入沟内或吊架上引上(下)预留 1.5m；电缆中间接头盒，预留长度两端各留 2m； 2．制作跳线以“条”计算，卡接双绞线缆以“对”计算，跳线架、配线架安装以“条”计算。 3．安装各类信息插座、过线(路)良信息插座底盒(接线盒)、光缆终端盒和跳块打接以“个”计算。 4．双绞线缆测试、以“链接”或“信息点”计算，光纤测试以“链路”或芯计算。 5．光纤连接以“芯”（磨制法以“端口”）计算。 6，布放尾纤以“根”计算。 7．室外架设架空光缆以“米”计算。 8．光缆接续以“头”计算。 9．制作光缆成端接头以“个”计算。 11．成套电话粗线箱、机柜、机架、抗震底座安装以“台”计算。 12．安装电话出线口、中途箱、电话电缆架空引入装置以“个”计算。
(弱电)安装工程定额
第一章综合布线系统说明一、本章计价定额包括：双绞线、光缆、漏泄同轴电缆、电话线和广播线的敷设、布放和测试工程。
二、本章不包括的内容：钢管、PVC管、桥架、线槽敷设工程、管道工程、杆路工程、设备基础工程和埋式光缆的挖填土工程，若发生时执行《重庆市安装工程计价定额》第二册《电气设备安装工程》和土建工程相关计价定额子目。
三、本章双绞线布放计价定额是按六类以下（含六类）系统编制的，六类以上的布线系统工程所用计价定额人工费按相应子目用量增加20%计列。
四、在已建天棚内敷设线缆时，所用计价定额子目的人工费按相应定额的用量增加80%计列。
计算规则一、双绞线缆、光缆、漏泄同轴电缆、电话线和广播线敷设、穿放、明布放以“米”计算。
电缆敷设按单根延长米计算，如一个架上敷设3根各长100m的电缆，应按300m计算，以次类推。
电缆附加及预留的长度是电缆敷设长度的组成部分，应计入电缆长度工程量之内。
电缆进入建筑物预留长度2m；电缆进入沟内或吊架上引上（下）预留1.5m；电缆中间接头盒，预留长度两端各留2m。
二、制作跳线以“条”计算，卡接双绞线以“对”计算，跳线架、配线架安装以“条”计算。
三、安装各类信息插座、过线（路）盒、信息插座底盒（接线盒）、光缆终端盒和跳块打接以“个”计算。
四、双绞线缆测试以“链路”或“信息点”计算，光纤测试以“链路”或“芯”计算。
五、光纤连接以“芯”（磨制法以“端口”）计算。
六、布放尾纤以“根”计算。
七、室外架设架空光缆以“米”计算。
八、光缆接续以“头”计算。
九、制作光缆成端接头以“套”计算。
十、安装漏泄同轴电缆接头以“个”计算。
十一、成套电话组线箱、机柜、机架、抗震底座安装以“台”计算。
十二、安装电话出线口、中途箱、电话电缆架空引入装置以“个”计算。
第二章通信系统设备安装工程说明一、本章计价定额包括铁塔、天线、天馈系统，数字微波通信，卫星通信，移动通信，光纤通信，程控交换机，会议电话、会议电视等设备的安装、调试工程。
综合布线系统工程量计算规则和说明
综合布线系统工程量计算规则和说明计算综合布线系统工程量的规则和说明如下：1.明确布线系统的需求：在开始计算之前，需要明确综合布线系统的需求，包括网络传输带宽要求、用户数量、楼层数、布线路径、机房位置等。
根据这些需求，制定布线系统设计方案。
2.划分布线区域：根据建筑结构和布线系统需求，将整个建筑划分为不同的布线区域，如楼层、机房、办公室、会议室等。
每个区域具有不同的布线长度和设备数量，需要分别进行计算。
3.计算布线长度：根据布线路径和布线区域划分，测量每个布线区域的总长度。
布线长度包括水平布线和垂直布线，水平布线主要是从交换机到用户设备的布线，垂直布线主要是不同楼层之间的布线。
4.确定设备数量：根据布线系统的需求和设计方案，确定所需的设备数量，包括交换机、光纤配线架、衔接盒、模块插座等。
不同区域的设备数量各不相同，需要分别计算。
5.估算工程时间：根据布线系统的规模和复杂度，估算完成综合布线工程所需的工程时间。
工程时间包括布线材料的采购、布线施工的安装和测试等过程。
根据以往类似项目的经验和专业知识，合理估计工程时间。
6.考虑安全和备用：在计算工程量时，需要考虑安全因素和备用设备的数量。
例如，在计算光纤布线长度时，应考虑光纤的弯曲半径和衰减，合理增加一定长度的备用光纤。
7.进行工程量计算：根据以上的数据和规则，进行综合布线系统工程量的计算。
计算可以借助电脑软件进行，也可以通过手工计算表格进行。
综合布线系统工程量计算的目的是为了准确评估项目所需的材料、设备数量和工程时间，以便进行项目预算和指导工程施工。
