西门子S7-300PLC模拟量接线常见问题
S7-300故障分析

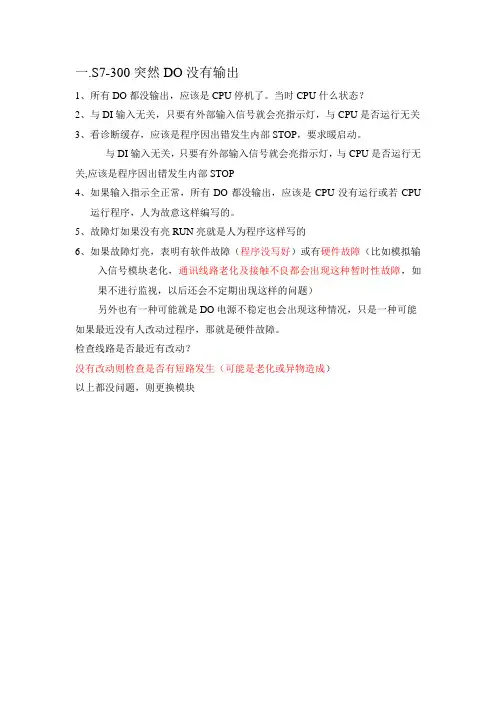

一.S7-300突然DO没有输出
1、所有DO都没输出，应该是CPU停机了。
当时CPU什么状态？
2、与DI输入无关，只要有外部输入信号就会亮指示灯，与CPU是否运行无关
3、看诊断缓存，应该是程序因出错发生内部STOP，要求暖启动。
与DI输入无关，只要有外部输入信号就会亮指示灯，与CPU是否运行无关,应该是程序因出错发生内部STOP
4、如果输入指示全正常，所有DO都没输出，应该是CPU没有运行或若CPU
运行程序，人为故意这样编写的。
5、故障灯如果没有亮RUN亮就是人为程序这样写的
6、如果故障灯亮，表明有软件故障（程序没写好）或有硬件故障（比如模拟输
入信号模块老化，通讯线路老化及接触不良都会出现这种暂时性故障，如果不进行监视，以后还会不定期出现这样的问题）
另外也有一种可能就是DO电源不稳定也会出现这种情况，只是一种可能如果最近没有人改动过程序，那就是硬件故障。
检查线路是否最近有改动？
没有改动则检查是否有短路发生（可能是老化或异物造成）
以上都没问题，则更换模块。
西门子S7300plc故障及解决方法
西门子S7-300 plc故障及解决方法1:使用CPU 315F和ET 200S时应如何避免出现“通讯故障”消息？使用CPU S7 315F， ET 200S以及故障安全DI/DO模块，那么您将调用OB35 的故障安全程序。
而且，您已经接受所有监控时间的默认设置值，并且愿意接收“通讯故障”消息。
OB 35 默认设置为100毫秒。
您已经将F I/O模块的F监控时间设定为100毫秒，因此至少每100毫秒要寻址一次I/O模块。
但是由于每100毫秒才调用一次OB 35，因此会发生通讯故障。
要确保OB35的扫描间隔和F监控时间有所差别，请确保F监控时间大于OB35的扫描间隔时间。
S7分布式安全系统，一直到V5.2 SP1 和6ES7138-4FA00-0AB0，6ES7138-4FB00-0AB0，6ES7138-4CF00-0AB0 都会出现这个问题。
在新的模块中，F 监控时间设定为150毫秒.2:当DP从站不可用时，PROFIBUS上S7-300 CPU的监控时间是多少？使用CPU的PROFIBUS接口上的DP从站操作PROFIBUS网络时，希望在启动期间检查期望的组态与实际的组态是否匹配。
在CPU属性对话框中的Startup选项卡上给出了两个不同的时间。
3:如何判断电源或缓冲区出错，如：电池故障？如果电源(仅S7－400)或缓冲区中的一个错误触发一个事件，则CPU操作系统访问OB81。
错误纠正后，重新访问OB81。
电池故障情况下，如果电池检测中的BATT.INDIC开关是激活的，则S7-400仅访问OB81。
如果没有组态OB81，则CPU不会进入操作状态STOP。
如果OB81不可用，则当电源出错时，C PU仍保持运行。
4：为S7 CPU上的I/O模块(集中式或者分布式的)分配地址时应当注意哪些问题？请注意，创建的数据区域(如一个双字)不能组态在过程映象的边界上，因为在该数据块中，只有边界下面的区域能够被读入过程映像，因此不可能从过程映像访问数据。
S7-300的n个常见问题解答--汇总
S7-300的n个常见问题解答－－汇总1:使用CPU 315F和ET 200S时应如何避免出现“通讯故障”消息？使用CPU S7 315F， ET 200S以及故障安全DI/DO模块，那么您将调用OB35 的故障安全程序。
而且，您已经接受所有监控时间的默认设置值，并且愿意接收“通讯故障”消息。
OB 35 默认设置为100毫秒。
您已经将F I/O模块的F监控时间设定为100毫秒，因此至少每100毫秒要寻址一次I/O模块。
但是由于每100毫秒才调用一次OB 35，因此会发生通讯故障。
要确保OB35的扫描间隔和F监控时间有所差别，请确保F监控时间大于OB35的扫描间隔时间。
S7分布式安全系统，一直到V5.2 SP1 和6ES7138-4FA00-0AB0，6ES7138-4FB00-0AB0，6ES7138-4CF00-0AB0 都会出现这个问题。
在新的模块中，F 监控时间设定为150毫秒.2:当DP从站不可用时，PROFIBUS上S7-300 CPU的监控时间是多少？使用CPU的PROFIBUS接口上的DP从站操作PROFIBUS网络时，希望在启动期间检查期望的组态与实际的组态是否匹配。
在CPU属性对话框中的Startup选项卡上给出了两个不同的时间。
3:如何判断电源或缓冲区出错，如：电池故障？如果电源(仅S7－400)或缓冲区中的一个错误触发一个事件，则CPU操作系统访问OB81。
错误纠正后，重新访问OB81。
电池故障情况下，如果电池检测中的BATT.INDIC开关是激活的，则S7-400仅访问OB81。
如果没有组态OB81，则CPU不会进入操作状态STOP。
如果OB81不可用，则当电源出错时，C PU仍保持运行。
4：为S7 CPU上的I/O模块(集中式或者分布式的)分配地址时应当注意哪些问题？请注意，创建的数据区域(如一个双字)不能组态在过程映象的边界上，因为在该数据块中，只有边界下面的区域能够被读入过程映像，因此不可能从过程映像访问数据。
西门子S7300 plc故障及解决方法
西门子S7-300 plc故障及解决方法1:使用CPU 315F和ET 200S时应如何避免出现“通讯故障”消息？使用CPU S7 315F， ET 200S以及故障安全DI/DO模块，那么您将调用OB35 的故障安全程序。
而且，您已经接受所有监控时间的默认设置值，并且愿意接收“通讯故障”消息。
OB 35 默认设置为100毫秒。
您已经将F I/O模块的F监控时间设定为100毫秒，因此至少每100毫秒要寻址一次I/O模块。
但是由于每100毫秒才调用一次OB 35，因此会发生通讯故障。
要确保OB35的扫描间隔和F监控时间有所差别，请确保F监控时间大于OB35的扫描间隔时间。
S7分布式安全系统，一直到V5.2 SP1 和6ES7138-4FA00-0AB0，6ES7138-4FB00-0AB0，6ES7138-4CF00-0AB0 都会出现这个问题。
在新的模块中，F 监控时间设定为150毫秒.2:当DP从站不可用时，PROFIBUS上S7-300 CPU的监控时间是多少？使用CPU的PROFIBUS接口上的DP从站操作PROFIBUS网络时，希望在启动期间检查期望的组态与实际的组态是否匹配。
在CPU属性对话框中的Startup选项卡上给出了两个不同的时间。
3:如何判断电源或缓冲区出错，如：电池故障？如果电源(仅S7－400)或缓冲区中的一个错误触发一个事件，则CPU操作系统访问OB81。
错误纠正后，重新访问OB81。
电池故障情况下，如果电池检测中的BATT.INDIC开关是激活的，则S7-400仅访问OB81。
如果没有组态OB81，则CPU不会进入操作状态STOP。
如果OB81不可用，则当电源出错时，C PU仍保持运行。
4：为S7 CPU上的I/O模块(集中式或者分布式的)分配地址时应当注意哪些问题？请注意，创建的数据区域(如一个双字)不能组态在过程映象的边界上，因为在该数据块中，只有边界下面的区域能够被读入过程映像，因此不可能从过程映像访问数据。
s7-300 plc常见硬件故障及处理方法
S7-300 PLC常见硬件故障及处理方法一、PLC硬件故障的分类1. 中央处理器(CPU)故障2. 输入/输出模块故障3. 通信模块故障4. 电源模块故障5. 总线模块故障二、中央处理器(CPU)故障1. 故障现象：PLC无法启动或程序无法正常运行2. 处理方法：1) 检查CPU电源供应是否正常2) 检查PLC程序是否正确3) 如果以上均无法解决问题，尝试更换CPU三、输入/输出模块故障1. 故障现象：PLC输入/输出信号异常或无法正常输入/输出2. 处理方法：1) 检查输入/输出模块的供电电压2) 检查输入/输出模块的连接状态3) 如果以上均正常，可能是模块本身故障，需更换模块四、通信模块故障1. 故障现象：PLC无法与上位机或其他设备进行通信2. 处理方法：1) 检查通信模块的连接状态2) 检查通信模块的参数设置是否正确3) 如果以上均正常，可能是通信模块本身故障，需更换模块五、电源模块故障1. 故障现象：PLC无法正常供电或电源波动2. 处理方法：1) 检查电源模块的输入电压2) 检查电源模块的输出电压3) 如果以上均正常，可能是电源模块本身故障，需更换模块六、总线模块故障1. 故障现象：PLC总线异常或通讯故障2. 处理方法：1) 检查总线连接状态2) 检查总线模块的参数设置是否正确3) 如果以上均正常，可能是总线模块本身故障，需更换模块七、总结在PLC使用过程中，硬件故障是难免的，但只要及时发现并妥善处理，可以最大限度地减少停机时间，提高生产效率。
希望本文提供的处理方法能对PLC硬件故障有所帮助。
PLC（Programmable Logic Controller）是一种专门用于工业自动化控制的设备，它负责监视输入设备，如传感器和开关，然后根据预先设定的程序控制输出设备，如电动执行器、马达和阀门。
由于PLC经常处于大型工业设备和生产线的控制中心，因此PLC硬件故障可能对整个生产过程造成严重影响。
西门子PLC系统中模拟量干扰引起的故障分析及解决
14随着现代工业自动化程度的不断提高,自动化设备的运行稳定性显得至关重要,而由干扰引起控制系统的故障层出不穷,严重影响设备正常运行。
本文通过现场模拟量显示满量程故障分析,减轻干扰带来的破坏,最终达到消除干扰目的。
1 数字化系统故障简述一套冲渣溢流回水系统,如图1所示设备包含超声波液位仪4台,分别连续显示并控制调节池、清水池、回用水池、污泥池的上下液位;电磁流量计3套,分别监测废水输送泵出口流量、清水池泵流量、污泥池螺杆泵处理流量;故障现象:4个液位计显示满量程,现场检查,一只回水池液位计故障,在更换新的液位计后,现场所有液位计显示正常,但上位机仍然出现模拟量显示故障,检查通讯连接正常。
液位出现信号全部显示2.7米,经过几个月的跟踪记录,每个月大概出现几次,时间没有规律,对流量计电源停电无效,而总电源停后恢复正常,由此判定PLC有干扰引起故障。
2 数字化系统故障分析与解决2.1 接地情况的分析和处理考虑交流地和信号接地不可共用,屏蔽地和保护接地应连接各自接地排,模拟信号屏蔽线接地,控制系统以及柜体的接地进行检查,发现几个液位计采用两点接地,部分液位计电缆存在破损并且与屏蔽有接触,对模拟量的现场接线屏蔽层拆除,统一采用柜体端接地[1]。
2.2 控制系统电源负载能力计算及处理考虑控制系统电源负载能力越小,干扰影响越大,系统采用s7-300plc如表1所示,通过表中各模块设计参数计算电源容量是否满足要求[2]:计算5V背板总线吸取的电流＝100+200+15＋110*4＋50*2＝855 mA<1.2A最大背板输出电流;计算24V负载电流:CPU+365+CP+DI*4+DO*2+AI*2=900+200+400+7*32*4(896)+(160+37×32)*2(2688)+30=5114mA。
电源应留有0.5-1倍余量,而且电源的效率在70-收稿日期:2018-12-10作者简介:葛培(1981—),男,江苏南通人,本科,毕业于南通工学院,电气工程师,研究方向:自动化数字控制技术应用。
西门子300PLC所有模拟量模块接线问题汇总
似的问题还经常有用户反应。
为此小编特意咨询了老师，老师将自己的经验归纳总结一下。
关于读不出值的问题，如果总是32767没有变化，其实值已经有了，只不过是超量程了。
如果值为0，那就要注意模拟量是否有问题了，使用万用表测量现场信号并没有超限。
为什么会出现这两种现象呢？这是因为选择的参考电位不同，例如，现场过来的信号为5V，那首先要问一下，基准点是几伏？10~15是5V，-10~ -5同样也是5V，如果测量端基准点是0V，那么测量就会有问题，所以一定要保证两端等电位。
模拟量模块的基准电位点就是MANA ，所有的接线都与之有关。
2、隔离与非隔离问题系列这里的隔离是指模拟量模块的基准电位点MANA 与地（也是PLC的数据地）隔离。
隔离模块MANA 与地M可以不连接，以MANA 作为测量端的参考电位；非隔离模块MANA 与地M必须连接，这样地M 变为MANA作为测量端的参考电位。
隔离模块的好处就是可以避免共模干扰。
如何知道模块是否是隔离模块，例如SM331模块，可以从模板规范中查到。
S7-300中只有一款SM334（SM355除外）模块是非隔离的，此外CPU31XC集成的模拟量也是非隔离的，共同特点就是模块的输出和输入公用M端。
同样传感器也有隔离与非隔离的问题。
通常非隔离的传感器电源的负端与信号的负端公用一个端子，例如传感器有三个端子L，M 和S+，通过L，M端子向传感器供电，S+，M为信号的输出，公用M端。
判断传感器是否隔离最好还是参考手册。
隔离传感器信号负端与地M可以不连接，以信号负端作为信号源端的参考电位。
非隔离传感器信号负端必须在源端（设备端）接地，以源端的地作为信号的参考电位。
下面就是如何保证测量端与信号源端等电位接线的问题。
在下面建议的连接图中所用的缩写词和助记符含义如下：M +：测量导线（正）M -：测量导线（负）MANA：模拟量模块基准电位点这里需要注意MANA ，不同的接线方式都是以MANA 为参考基准电位。
S7-300的n个常见问题解答之七
S7-300的n个常见问题解答之七121：如何判断电源出错，如：电池故障？如果电源(仅S7－400)或缓冲区中的一个错误触发一个事件，则CPU操作系统访问OB81。
错误纠正后，重新访问OB81。
电池故障情况下，如果电池检测中的BATT.INDIC开关是激活的，则S7-400仅访问OB81。
如果没有组态OB81，则CPU不会进入操作状态STOP。
如果OB81不可用，则当电源出错时，CPU仍保持运行。
122：如何诊断模拟量模板？CPU可以中断用户程序的执行处理诊断报警块OB82。
在用户程序中你可以调用OB82中的SFC51或SFC59以从模板中获得更为详细的诊断信息。
诊断信息在OB82退出之前都是一致的当OB82退出时将对模板作出诊断中断响应。
123：对于小功率输入的触发器，如何避免线路损坏？将触发器连接到SM322-8BF，如果它的1信号功率输入低于10mA(例如1mA)，则可能会报告线路损坏。
不建议禁用“Wire breakage”诊断，因为这将禁用所有的诊断，并且当SM322-8BF在一定电流范围(0.5到10mA)内工作时，可能无法安全地开关。
补救措施：接一个与触发器平行的电阻，这样至少有10mA(24V ca.2.4kOhm)的电流。
该电阻应该直接安放在触发器上，从而可以方便检测线路损坏。
124：如何为S7318-2CPU进行操作系统更新？创建一个操作系统更新卡所必需的条件：1.S7存储卡的类型：2MB的闪存，订货号6ES7953-8LM00-0AA0、6ES7951-1KL00-0AA02.STEP7V3.1或更新版本3.具有外部PROM编程器的PC或者编程设备(PG)，用于编程存储卡使用STEP7创建操作系统更新卡的步骤：1.下载所需的CPU文件；2.双击文件名将文件解压缩；3.在Simatic Manager中执行“File/S7Memory Card/Delete”，删除微存储卡内容；4.在Simatic Manager中选择“PLC/Update CPU Operating System”对操作系统进行编程。
西门子s7300常用模块接线参考图
对于该32点的300输入模块的供电，只需将引脚20和40接上24V电源的负极（即M)。
对于该16点的300输入模块的供电，只需将引脚20接上24V电源的负极（即M）即可。
对于该32点的300输出模块的供电，需将引脚1,11,21，31接上24V电源的正极（即L+)；引脚10,20，30,40接上24V电源的负极（即M)即可.对于该16点的300输出模块的供电，需将引脚1，11接上24V电源的正极(即L+）；引脚10，20接上24V电源的负极(即M)即可。
对于该8通道的300模拟量输入模块的供电，需将引脚1接上24V电源的正极（即L+）；引脚20接上24V电源的负极（即M）即可。
实际使用时每个通道占用一个PIW.对于电流型输入本人暂时认为最多只能接入四组电流型输入,ch0，ch1合起来一通道，ch2，ch3合起来一通道,ch4，ch5合起来一通道，ch6，ch7合起来一通道。
且注意在硬件设置中和模块后面的量程卡同时选上正确的线制类型(有2线制电流，有4线制电流）对于该8通道的300模拟量输出模块的供电,需将引脚1接上24V电源的正极(即L+）；引脚20接上24V电源的负极（即M）即可。
实际使用时每个通道占用一个PQW。
注意到3,4短接，5，6短接，这二者之间再接上电流表，电压表等显示单元,其余7个通道情况相同。
对于该4通道的300模拟量输出模块的供电，需将引脚1接上24V电源的正极（即L+）;引脚20接上24V电源的负极（即M）即可.实际使用时每个通道占用一个PQW。
注意到3，4短接,5,6短接,这二者之间再接上电流表，电压表等显示单元，其余3个通道情况相同。
对于该300位置编码器模块的供电，需将引脚1接上24V电源的正极（即L+)；引脚2接上24V电源的负极(即M）即可。
个人认为应该至少可以接入三个编码器，这三组肯定能接三个编码器（3，4，5,6一组，7,8，9，10一组，11,12,13，14一组。
西门子S7-300PLC从入门到精通的101个经典问题及解答（下）
西门子S7-300PLC从入门到精通的101个经典问题及解答（下）50如何把一个PT100温度传感器连接到模拟输入模块SM331？PT100热电阻随温度的不同其电阻值随之变化。
如果有一恒定电流流经该热电阻，该热电阻上电压的下降随温度而变化。
恒定电流加在接点Ic+ 和 Ic-上。
模拟模块SM331在M+和M-测定电流的变化。
通过测定电压就可以确定出温度。
PT100 到模拟输入组有三类连接：4 线连接可得到最精确的测定值。
注意：1）3 线连接用的公式仅表明了模拟输入模块 SM331 （MLFB 号为6ES7 331-7Kxxx-0AB0）b ' 的实际测定过程。
2）在 S7-300 系列中，存在一些通过多次测定的模拟输入端。
它们规定出公共返回线的线电阻并作数学补偿。
所获精确度几乎与4 线连接可媲美。
这样模块的一个例子就是SM331(MLFB号6ES7 331-7PF00-0AB0)。
3）所给出的公式仍然适用于主要的物理关系，但并不包含确定PT100 电阻的有效测定过程。
51可以将 HART 测量转换器连接到 SIMATIC S7-300 系列常规的模拟输入模块吗？如果不需要 HART 测量转换器的其它 HART 特性，还可以使用其它S7-300 模拟输入模块。
例如，可以使用模块6ES7 331-7KF0x-0AB0 或一个带隔离的 4 通道模块(如 6ES7 331-7RD00-0AB0)。
为此，将积分时间要设置为 16.66ms，20ms 或 100ms。
对于连接到手持式设备，或与手持式设备通信，电路中必须串接一个250-Ohm 的电阻。
注意事项：如果要通过控制器(比如说，SIMATIC PDM)来编程HART 测量转换器，必须使用一个相应的HART 模块(例如，6ES7 331-7TB00-0AB0 或 6ES7 332-5TB00-0AB0)。
52如何避免SM335模块中模拟输入的波动？下列接线说明适于下列MLFB的模拟输入/输出模块：6ES7335-7HG00-0AB0 、6ES7335-7HG01-0AB0检查是否正在使用的安装在绝缘机架上的未接地传感器或检查您的传感器是否接地。
S7-300模拟量相关问题
问：这个模拟量量程卡什么时候要用？怎么用？还有二线制电流和四线制电流什么区别？具体什么时候用二线制什么时候用四线制啊？答：1.四线制4~20mA是属于有源仪表, 它的 DC24V电源不是模拟量输入模板的通道提供, 而是由其它电源供电. 因此, 4~20mA信号占用两线; DC24V电源占用另外两线. 但是, 在连接到模拟量输入模板通道的时候, 你只能看到两根线, 而不是四根线!2.两线制4~20mA是属于无源仪表, 它的 DC24V电源由模拟量输入模板的通道提供, 因此, 两根线既是 DC24V电源线, 又是4~20mA信号线.故是二线制还是四线制取决于你连接的仪表仪器了.3.当使用S7-300/400的模拟量输入模块时需要根据传感器类型插入相应的量程卡.量程卡设置含义为:A为热电阻和热电隅.B为电压.C为四线制电流.D为二线制电流.程卡位置A（电压信号）测量范围：+-800mV、+-2500 mV、+-500 mV、+-1000 mV量程卡位置B（电压信号）测量范围：+-2.5V、+-5V、1-5V、+-10V 量程卡位置C（四线制电流信号）测量范围：+-3.2mA、+-10mA、0-20mA、4-20mA、+-20mA量程卡位置D（两线制电流信号）测量范围：4到20mA设置时根据输入的信号，在在硬件组态中设置对应量程.10,11是补偿输入用的，没用到的话直接短接起来！关于量程卡设置看你是什么信号，若为热电偶信号跳为A，电压信号跳为B，四线制电流跳为C（即仪表供电和信号分开），若为两线制电流跳为D（液位计、压力变送器）。
若有未使用的通道，要短接起来并连接到端子11上，否则SF灯会常亮！两线制电流和四线制电流都只有两根信号线，它们之间的主要区别在于：两线制电流的两根信号线既要给传感器或者变送器供电，又要提供电流信号；而四线制电流的两根信号线只提供电流信号。
因此，通常提供两线制电流信号的传感器或者变送器是无源的；而提供四线制电流信号的传感器或者变送器是有源的，因此，当PLC的模板输入通道设定为连接四线制传感器时，PLC只从模板通道的端子上采集模拟信号，而当PLC的模板输入通道设定为连接二线制传感器时，PLC 的模拟输入模板的通道上还要向外输出一个直流24V的电源，以驱动两线制传感器工作。
300模拟量输入故障
300模拟量输入故障
有一块s300的8输入的模拟量输入模块，量程卡分别设置成CDCC，第二组设置为两线制电流输入。
在工程使用时，第三个输入（即第二组第一个）正常使用，第四个输入（即第二组第二个）出现故障。
具体故障为：若该输入不接传感器（两线制液位计）时，电压为21V左右；若接上传感器，电压下降到4V，导致不能正常工作。
换了一个新的模块问题同样存在。
问题补充：
将第四个传感器的输入接到第三个输入通道，上位机显示正确的数字，就是接入第四个通道时有问题！
最佳答案
在信号线线的现场端试试看，是不是信号线绝缘出问题了，或把传感器换到好的地方试试看。
这种问题宜用替换排除法定位故障点。
西门子PLC模拟量问题
西门子PLC模拟量问题西门子PLC模拟量问题收藏此信息打印该信息添加:用户发布来源:未知问题1:S7-200模拟量输入模块(EM231，EM235)如何寻址?回答: 模拟量输入和输出为一个字长,所以地址必须从偶数字节开始, 精度为12位，模拟量值为0-32000的数值。
格式: AIW[起始字节地址] AIW6 ;AQW[起始字节地址] AQW0每个模拟量输入模块，按模块的先后顺序地址为固定的，顺序向后排。
例: AIW0 AIW2 AIW4 AIW6每个模拟量输出模块占两个通道，即使第一个模块只有一个输出AQW0 (EM235只有一个模拟量输出), 第二个模块模拟量输出地址也应从AQW4开始寻址，依此类推。
(注: 每一模块的起始地址都可在step7 micro/win 中Plc/Information里在线读到)。
问题2:如何将传感器连接到S7-200 模拟量输入模块(EM231，EM235)以及有哪些注意事项,回答:模拟量输入模块可以通过拨码开关设置为不同的测量方法。
开关的设置应用于整个模块，一个模块只能设置为一种测量范围。
(注:开关设置只有在重新上电后才能生效)输入阻抗与连接有关:电压测量时，输入是高阻抗为10 MOhm ;电流测量时，需要将Rx 和 x 短接，阻抗降到250 Ohm 。
注意:为避免共模电压，须将M端与所有信号负端连接, 未连接传感器的通道要短接, 如下列各图。
