职高机械制图试卷及参考答案
中职《机械制图》期中考试试卷及答案
中职《机械制图》期中试卷姓名：班级：学号：得分：一、填空题。
（一个空格1分，共15分）1、一个标注完整的尺寸由、、三要素组成。
2、机械绘图中采用的投影法称为。
3、组合体的视图上标注尺寸，要求做到_________、_________、_________。
4、三视图之间的投影对应关系为：主、俯视图；主、左视图；俯、左视图。
5、在组合体视图中，是画图和读图的基本方法。
6、与V面平行，并垂直于H面和W面的平面称为。
7、画局部放大图时应注意：局部放大图可以画成______、______和______，它与被放大部分的表达方式无关。
二、单项选择题。
（每题1.5分，共12分）1、绘制物体轴线及对称中心线，所用的图线名称是（）A．细实线 B．虚线 C．细点划线 D．双点划线2、在机械制图中，通常采用那种单位（）A. cmB. mmC. m3、H面与W面相交的轴为（）A. X轴B. Y轴C. Z轴4、根据主视图和俯视图，选择正确的左视图( )5、根据主视图和俯视图，选择正确的左视图（）6、为了从图样上直接反映出实物的大小，绘图时应尽量采用（）A．原值比例 B．缩小比例 C．放大比例7、在机械图样的绘制中，采用的投影法是（）A．中心投影法 B．斜投影法 C．正投影法8、与H面垂直，并平行于V面和W面的直线称为（）A．正垂线 B．铅垂线 C．侧垂线 D．水平线三、已知A点距H面15mm，距V面10mm，距W面25mm，求做A点的三面投影。
（8分）四、补全基本几何体的三视图，并求表面点的投影。
（每题10分，共20分）1、2、五、根据两个视图，补齐第三个视图。
（15分）1.六、补全视图中遗漏的图线。
(一题15分，共30分)1、2、答案：一、填空题。
（一个空格1分，共15分）1、一个标注完整的尺寸由尺寸界线、尺寸线、尺寸数字三要素组成。
2、机械绘图中采用的投影法称为正投影法。
3、组合体的视图上标注尺寸，要求做到正确、完整、清晰。
职高机械制图试卷及参考答案
2010-2011学年第一学期期末考试十二校联考试卷职高一年级机械制图（命题范围1-4章）（考试时间75分钟，满分120分）一、选择题（每小题2分，共42分）1、尺寸注法的基本规则中下列说法错误的是（）A．图样中的尺寸，若未加说明时以毫米为单位。
B．机件的真实大小与图形绘制的准确度有关。
C．机件的每一尺寸一般只标注一次。
D．图样中所标注的尺寸为该图样所示机件最后完工尺寸。
2、字母和数字可写成斜体和直体，斜体字头向右倾斜，与水平基准线成（）A．45度 B.60度 C.75度 D.90度3、如果一个平面在V、H、W面上的三投影成为了三个平面，说明该平面在空间是（）A.一般位置平面B.投影面平行面C.投影面垂直面4、正垂面在三投影面体系中，类似性投影在（）A．V、H面上； B. W、H面上； C. V、W面上.； D. V、H、W面上。
5、斜二轴测图的轴间角分别为 ( )A. ∠YOZ=90°,∠XOY=∠XOZ=135°B. ∠XOZ=90°,∠XOY=∠YOZ=135°C. ∠XOZ=90°,∠XOY=∠YOZ=120°D. ∠XOZ=45°,∠XOY=∠YOZ=135°6、斜二轴测图的轴测系数为( )A. q=r=1,p=0.5 B .p=r=1,q=C. p=q=1,r=0.5D. p=r=0.5,q=17、已知点A（20，0，0）和点B（20，0，10），点A和点B的相对位置，判断正确的是（）A.点B在点A前面B.点B在点A上方，且重影于V面上C.点A在点B下方，且重影在OX轴上D.点A在点B前面8、俯视图能反应物体的（）方位。
A.上下左右B.前后左右C.上下前后D.上下9、在主视图中积聚成一条斜线的平面是（）A.正垂面B.侧平面C.正平面D.铅垂面10、在图中的各组投影中，用△表示的投影能反映直线段实际长度的一组是( )11、点A的x坐标，反映了A点到（）。
中专机械制图试题及答案
中专机械制图试题及答案一、单项选择题（每题2分，共20分）1. 机械制图中，表示物体长度的尺寸线通常使用什么颜色？A. 红色B. 蓝色C. 黑色D. 绿色答案：C2. 在三视图中，主视图通常位于哪个位置？A. 左上角B. 右上角C. 右下角D. 左下角答案：A3. 机械制图中，用于表示物体表面粗糙度的符号是什么？A. ∅B. ∆C. ∇D. ∑答案：B4. 以下哪个单位不是长度单位？A. 毫米B. 厘米C. 米D. 牛顿5. 机械制图中，表示孔的符号是什么？A. ∅B. ∆C. ∇D. ∑答案：A6. 在机械制图中，螺纹的表示方法通常是什么？A. 直接绘制螺纹形状B. 使用螺纹符号表示C. 用文字说明D. 用箭头指示答案：B7. 机械制图中，表示对称的符号是什么？A. ∅B. ∆C. ∇D. ∑答案：C8. 机械制图中，表示中心线的符号是什么？A. ∅B. ∆C. ∇D. ∑答案：B9. 在机械制图中，表示焊接符号的是什么？B. ∆C. ∇D. ∑答案：C10. 机械制图中，表示剖面线的线型是什么？A. 实线B. 虚线C. 点划线D. 双点划线答案：B二、填空题（每题2分，共20分）1. 在机械制图中，______是用来表示物体的视图方向。
答案：视图2. 机械制图中，______是用来表示物体的剖面。
答案：剖面线3. 机械制图中，______是用来表示物体的轴向尺寸。
答案：中心线4. 在机械制图中，______是用来表示物体的对称性。
答案：对称符号5. 机械制图中，______是用来表示物体的表面粗糙度。
答案：表面粗糙度符号6. 机械制图中，______是用来表示物体的焊接方式。
答案：焊接符号7. 在机械制图中，______是用来表示物体的螺纹。
答案：螺纹符号8. 机械制图中，______是用来表示物体的孔。
答案：孔符号9. 机械制图中，______是用来表示物体的尺寸线。
答案：尺寸线10. 在机械制图中，______是用来表示物体的局部放大图。
机械制图试题库加答案
《机械制图》课程试题库〔中专〕第一章制图根本知识与技能一、填空题1、机械制图当中根本图幅有哪五种 A0 、 A1 、 A2 、 A3A4 其中A4图纸幅的尺寸为 210×297 。
2、机械制图当中常用的线型有粗实线、细实线、虚线等，可见轮廓线采纳粗实线，尺寸线，尺寸界线采纳细实线线，轴线，中心线采纳细点画线。
3、机械制图当中的汉字应写成长仿宋体。
*4、图样中的尺寸以㎜为单位。
5、在标注直径时，在数字前面应该加φ，在标注半径时应在数字前加 R 。
6、尺寸标注由尺寸界线、尺寸线和尺寸数字组成。
7、在标注角度尺寸时，数字应水平书写。
★8、机械制图中通常采纳两种线宽，粗、细线的比率为 2：1 。
9、线性尺寸数字一般应注写在尺寸线的上方或左方。
★10、平面图形中所注尺寸按作用分为定形尺寸和定位尺寸。
二、选择题1、以下符号中表示强制国家标准的是〔 C 〕。
2、不可见轮廓线采纳〔 B 〕来绘制。
3、以下比例当中表示放大比例的是〔 B 〕A．1：1 B． 2：1 C.1：24、在标注球的直径时应在尺寸数字前加〔 C 〕A．R B．ΦΦ4、以下比例当中表示缩小比例的是〔 C 〕A．1：1 B． 2：1 C.1：25、机械制图中一般不标注单位，默认单位是〔 A 〕6、以下尺寸正确标注的图形是( C )7、以下缩写词中表示均布的意思的是〔 C 〕8、角度尺寸在标注时，文字一律〔 A 〕书写9、标题栏一般位于图纸的〔 A 〕三、推断题1、国家制图标准规定，图纸大小可以随意确定 ( × )2、比例是指图样与实物相应要素的线性尺寸之比。
( × )3、2：1是缩小比例。
( × )4、绘制机械图样时，尽量采纳1：1的比例( √ )5、使用圆规画图时，应尽量使钢针和铅笔芯垂直于纸面。
( √ )6、丁字尺与三角板随意配合，便可画出65度的倾斜线。
( × )7、国家制图标准规定，可见的轮廓线用虚线绘制。
中职生机械制图试题及答案
《机械制图》试题使用教材：中等职业教育课程改革国家规划新教材出版社：高等教育出版社版次：2010年7月第一版学校名称：甘肃省古浪县职业技术教育中心（张咏梅）一、选择题（）1、如下图所示零件的正确的断面图是：（）2、不可见轮廓线采用（）来绘制。
A．粗实线 B．细虚线 C.细实线（）3、角度尺寸在标注时，文字一律（）书写A．水平 B．垂直 C.倾斜（）4、当一条直线垂直于投影面时，在该投影面上反映（）A、实形性B、类似性C、积聚性（）5、正等轴测图的轴间角为（）度A、120B、60C、90（）6、重合断面的轮廓线都是用（）A.、细点画线绘制 B 、粗实线绘制 C 、细实线绘制（）7、某基本体的三面投影是等大的圆，则这个基本体是（）。
A、圆锥体B、圆柱体C、球体D、圆台体（）8、剖视图中，金属材料的剖切符号，应画成与水平成（）度的相互平行、间隔均匀的细实线。
A、30B、45C、60D、90 （）9、表面结构常用的轮廓参数中，高度参数Ra表示（）。
A．轮廓算术平均偏差 B．轮廓的最大高度C．轮廓微观不平度十点高度A、主、左视图可反应高B、俯、左视图可反映宽C、主、俯视图可反映长D、主、左视图可反映长( )2、主要用于表达物体外部结构形状的视图是（）A、基本视图B、向视图C、局部视图D、斜视图E、剖视图( )3、下列属于基本平面立体的是（）A、棱柱B、圆锥C、棱锥D、球体( )4、下列说法正确的是（）A、主视图能够反映物体的上、下、左、右方位。
B、平面中的尺寸根据所起作用不同分为定形尺寸和定位尺寸。
C、尺寸线用粗实线绘制，尺寸数字表示物体大小是物体的真实大小。
D、正等轴测投影图的轴间角是90°、135°和135°。
（）5、某同学要对下图所示平面图形进行手工抄绘，绘图之前对该图进行了认真分析和思考，以下分析及做法正确的是：Ａ.若在Ａ０图板上进行大图作业，具体操作程序是：图形分析→准备工具→贴图→绘图→尺寸标注→加粗描深→绘制图框线→检查修改→填写标题栏。
中职生机械制图试题及答案

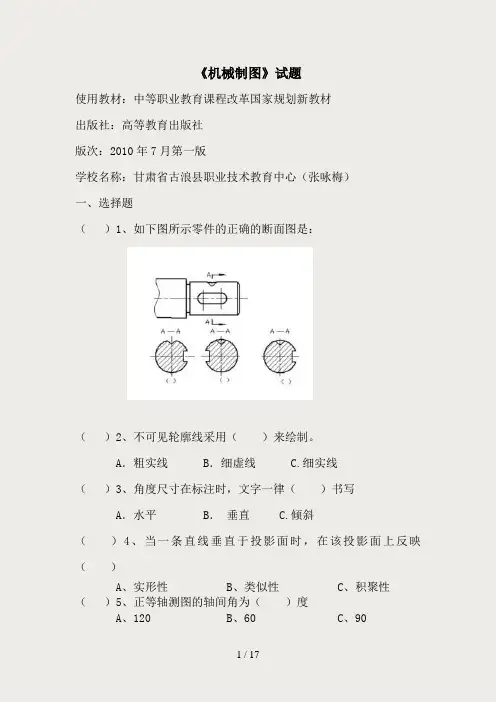

《机械制图》试题使用教材：中等职业教育课程改革国家规划新教材出版社：高等教育出版社版次：2010年7月第一版学校名称：甘肃省古浪县职业技术教育中心（张咏梅）一、选择题（）1、如下图所示零件的正确的断面图是：（）2、不可见轮廓线采用（）来绘制。
A．粗实线 B．细虚线 C.细实线（）3、角度尺寸在标注时，文字一律（）书写A．水平 B．垂直 C.倾斜（）4、当一条直线垂直于投影面时，在该投影面上反映（）A、实形性B、类似性C、积聚性（）5、正等轴测图的轴间角为（）度A、120B、60C、90（）6、重合断面的轮廓线都是用（）A.、细点画线绘制 B 、粗实线绘制 C 、细实线绘制（）7、某基本体的三面投影是等大的圆，则这个基本体是（）。
A、圆锥体B、圆柱体C、球体D、圆台体（）8、剖视图中，金属材料的剖切符号，应画成与水平成（）度的相互平行、间隔均匀的细实线。
A、30B、45C、60D、90 （）9、表面结构常用的轮廓参数中，高度参数Ra表示（）。
A．轮廓算术平均偏差 B．轮廓的最大高度C．轮廓微观不平度十点高度（）10、已知物体的主、俯视图，正确的左视图是：(a) (b) (c) (d)二、多选题( )1、关于三视图，下列说法正确的是（）A、主、左视图可反应高B、俯、左视图可反映宽C、主、俯视图可反映长D、主、左视图可反映长( )2、主要用于表达物体外部结构形状的视图是（）A、基本视图B、向视图C、局部视图D、斜视图E、剖视图( )3、下列属于基本平面立体的是（）A、棱柱B、圆锥C、棱锥D、球体( )4、下列说法正确的是（）A、主视图能够反映物体的上、下、左、右方位。
B、平面中的尺寸根据所起作用不同分为定形尺寸和定位尺寸。
C、尺寸线用粗实线绘制，尺寸数字表示物体大小是物体的真实大小。
D、正等轴测投影图的轴间角是90°、135°和135°。
（）5、某同学要对下图所示平面图形进行手工抄绘，绘图之前对该图进行了认真分析和思考，以下分析及做法正确的是：Ａ.若在Ａ０图板上进行大图作业，具体操作程序是：图形分析→准备工具→贴图→绘图→尺寸标注→加粗描深→绘制图框线→检查修改→填写标题栏。
高职单招机械制图试题及答案
高职单招机械制图试题及答案一、单项选择题（本大题共10小题，每小题2分，共20分。
在每小题的四个选项中，只有一个选项是正确的，请将正确选项的字母填入题干后的括号内。
）1. 在机械制图中，第一角投影法与第三角投影法的主要区别在于（）。
A. 视图的配置方式B. 尺寸标注方式C. 文字说明方式D. 线型使用方式2. 下列哪个视图不能单独表达物体的全部形状信息？（）A. 主视图B. 左视图C. 俯视图D. 右视图3. 在机械制图中，标注尺寸时，线性尺寸的起点通常使用（）表示。
A. 数字B. 箭头C. 斜线D. 圆圈4. 对于对称或多个相同的结构，在机械制图中可以采用（）来简化表达。
A. 断裂画法B. 简化画法C. 重复画法D. 省略画法5. 在机械制图中，螺纹的标注通常包括（）。
A. 螺纹直径和螺距B. 螺纹直径和长度C. 螺纹类型和螺距D. 螺纹类型和长度6. 下列哪一项不是机械制图中常见的尺寸标注项目？（）A. 长度B. 角度C. 重量D. 直径7. 在机械制图中，表面粗糙度的符号通常由（）组成。
A. 一个数字和一个字母B. 一个字母和一个符号C. 一个数字和两个字母D. 一个符号和两个数字8. 对于需要表达内部结构的零件，机械制图通常采用（）来表达。
A. 剖视图B. 视图C. 轴测图D. 三视图9. 在机械制图中，公差通常标注在（）旁边。
A. 尺寸线B. 尺寸界线C. 指引线D. 剖面线10. 下列哪一项不是机械制图中常见的线型？（）A. 实线B. 虚线C. 点画线D. 波浪线二、填空题（本大题共5小题，每小题3分，共15分。
请在每小题的空格中填入正确的内容。
）11. 在机械制图中，剖面线的作用是表示零件的_________。
12. 当两个平面相交时，机械制图中通常采用_________来表示交线。
13. 在机械制图中，局部放大图可以更清晰地表达零件的_________部分。
14. 机械制图中的形位公差包括直线度、平面度、_________等。
职高机械制图试卷习题包括答案.doc
2010-2011 学年第一学期期末考试十二校联考试卷 A. 点 B 在点 A 前面职高一年级机械制图（命题范围 1-4 章） B. 点 B 在点 A 上方，且重影于V 面上（考试时间 75 分钟，满分120 分）C. 点 A 在点 B 下方，且重影在 OX轴上D. 点 A 在点 B 前面一、选择题（每小题 2 分，共 42 分）8、俯视图能反应物体的（）方位。
1、尺寸注法的基本规则中下列说法错误的是（）A. 上下左右B. 前后左右C. 上下前后D. 上下A．图样中的尺寸，若未加说明时以毫米为单位。
9、在主视图中积聚成一条斜线的平面是（）B．机件的真实大小与图形绘制的准确度有关。
A. 正垂面B. 侧平面C. 正平面D. 铅垂面C．机件的每一尺寸一般只标注一次。
10、在图中的各组投影中，用△表示的投影能反映直线段实际长度的一组是( ) D．图样中所标注的尺寸为该图样所示机件最后完工尺寸。
2、字母和数字可写成斜体和直体，斜体字头向右倾斜，与水平基准线成（）A ． 45 度度度度3、如果一个平面在V、 H、 W面上的三投影成为了三个平面，说明该平面在空间是（）A. 一般位置平面B. 投影面平行面C. 投影面垂直面4、正垂面在三投影面体系中，类似性投影在（）A． V、H 面上； B. W 、 H面上； C. V 、 W面上 . ； D. V 、 H、W面上。
11、点 A 的 x 坐标，反映了 A 点到（）。
5、斜二轴测图的轴间角分别为( ) A． H 面的距离 B. V 面的距离 C. W 面的距离 D. 原点的距离A.∠YOZ=90°, ∠ XOY=∠XOZ=135°12、角度数字的书写要求（）。
B.∠XOZ=90°, ∠ XOY=∠YOZ=135°A. 一律水平方向书写B.随着角度方向而改变C.∠XOZ=90°, ∠ XOY=∠ YOZ=120°D. ∠XOZ=45°, ∠ XOY=∠YOZ=135°C．与角度方向平行书写 D. 视情况而定6、斜二轴测图的轴测系数为( ) 13、 A0 图纸幅面是A4 图纸幅面的（）。
(完整版)中职机械制图试题库加答案
机械制图《机械制图》课程 试题库（中专）第一章制图基本知识与技能一、填空题1 机械制图当中基本图幅有哪五种 AO 、 A1、 A2 、 A3 A4 _______ 其中A4图纸幅的尺寸为210 X297。
2、 机械制图当中常用的线型有 粗实线、细实线、 虚线 等，可见轮廓线采用 粗实 线，尺寸线，尺寸界线采用 细实线 线，轴线，中心线采用 细点画线 。
3、 机械制图当中的汉字应写成 长仿宋体。
*4、图样中的尺寸以 mm 为单位。
5、在标注直径时，在数字前面应该加$，在标注半径时应在数字前加R6、尺寸标注由尺寸界线、 尺寸线和尺寸数字组成。
7、在标注角度尺寸时，数字应水平 书写。
★ 8、机械制图中通常采用两种线宽，粗、细线的比率为 2 : 1二、选择题1下列符号中表示强制国家标准的是（ C ）。
A. GB/T B . GB/Z C.GB 2、 不可见轮廓线采用（ B ）来绘制。
A.粗实线 B .虚线 C. 细实线3、 下列比例当中表示放大比例的是（ B ） A. 1 : 1 B . 2 : 1 C.1: 24、 在标注球的直径时应在尺寸数字前加（C ）A. R B .① C.S ①4、 下列比例当中表示缩小比例的是（ C ） A. 1 : 1 B . 2 : 1 C.1: 25、 机械制图中一般不标注单位，默认单位是（ A ） A.m B .cmC.m6、 下列尺寸正确标注的图形是（C ）7、下列缩写词中表示均布的意思的是（ C ） A. SR B . EQS C.C8、 角度尺寸在标注时，文字一律（ A ）书写 A.水平B.垂直C.倾斜9、 标题栏一般位于图纸的（ A ）9、线性尺寸数字一般应注写在尺寸线的 上方 _____ 或 左方 _________ ★ 10、平面图形中所注尺寸按作用分为定形尺寸 __________ 禾廿 _________A.右下角 B .左下角 C. 右上角机械制图60机械制图60三、判断题1、国家制图标准规定，图纸大小可以随意确定（X ）2、 比例是指图样与实物相应要素的线性尺寸之比。
(完整版)机械制图试题库及答案.
《机械制图》试题(适用于2011级机电数控专业中职学生，闭卷考试,满分500分)一、选择题（共70题，每题3分，共210分）1. （5章2节）（1）用剖切面完全地剖开机件所得的视图称（）视图。
（A）全剖 (B)半剖 (C)局部剖 (D)断面（2）用剖切面局部地剖开机件所得的视图称（）视图。
（A）全剖 (B)半剖 (C) 局部剖 (D)断面（3）半剖视图以（）线为对称中心线。
（A）双点画线 (B)虚线 (C)细实线 (D) 细点画线（4）全剖视图选用的是（）剖切面。
（A）单一 (B)几个平行的 (C)几个相交的 (D) 都有可能（5）机件向不平行于任何基本投影面的平面投影所得的视图叫（）。
（A）局部视图 (B) 斜视图 (C)基本视图 (D)向视图（6）在半剖视图中半个视图与半个剖视图的分界线用（）。
（A）粗实线 (B)细实线 (C) 细点画线 (D)波浪线（7）机件具有若干相同结构（如齿、槽等），并按一定规律分布时，只需画出几个完整的结构，其余用（）线连接，并注明该结构的总数。
（A）粗实 (B) 细实 (C)细点画 (D)波浪2. （5章3节）（8）在下图的A-A断面图中，选出正确的断面图（）。
A B C D（9）下图的A-A剖面图中，选出正确的断面图（）。
A B C D3. （5章4节）（10）下面中间的图用的是（）表达方法。
（A）局部剖视图（B）局部放大图（C）局部放大剖视图（D）局部剖视放大图（11）半剖视图选用的是（）剖切面。
（A）单一 (B)几个平行的 (C)几个相交的 (D)其它（12）局部剖视图选用的是（）剖切面。
（A）单一 (B)几个平行的 (C)几个相交的 (D)其它（13）六个基本视图中最常用的是（）视图。
（A）主、右、仰 (B) 主、俯、左 (C)后、右、仰 (D)主、左、仰（14）六个基本视图的投影规律是“主俯仰后：长对正；（）：高平齐；俯左仰右：宽相等。
”（A）主俯仰右 (B)俯左后右 (C) 主左右后 (D)主仰后右（15）在局部剖视图中，视图与剖视部分的分界线用（）。
中职机械制图试题库加答案
《机械制图》课程试题库（中专）第一章制图基本知识与技能一、填空题1、机械制图当中基本图幅有哪五种 A0 、 A1 、 A2 、 A3A4 其中A4图纸幅的尺寸为 210×297 。
2、机械制图当中常用的线型有粗实线、细实线、虚线等，可见轮廓线采用粗实线，尺寸线，尺寸界线采用细实线线，轴线，中心线采用细点画线。
3、机械制图当中的汉字应写成长仿宋体。
*4、图样中的尺寸以㎜为单位。
5、在标注直径时，在数字前面应该加φ，在标注半径时应在数字前加 R 。
6、尺寸标注由尺寸界线、尺寸线和尺寸数字组成。
7、在标注角度尺寸时，数字应水平书写。
★8、机械制图中通常采用两种线宽，粗、细线的比率为 2：1 。
9、线性尺寸数字一般应注写在尺寸线的上方或左方。
★10、平面图形中所注尺寸按作用分为定形尺寸和定位尺寸。
二、选择题1、下列符号中表示强制国家标准的是（ C ）。
A． GB/T B． GB/Z2、不可见轮廓线采用（ B ）来绘制。
A．粗实线 B．虚线 C.细实线3、下列比例当中表示放大比例的是（ B ）A．1：1 B． 2：1 C.1：24、在标注球的直径时应在尺寸数字前加（ C ）A．R B．ΦΦ4、下列比例当中表示缩小比例的是（ C ）A．1：1 B． 2：1 C.1：25、机械制图中一般不标注单位，默认单位是（ A ）A．㎜ B．㎝6、下列尺寸正确标注的图形是( C )7、下列缩写词中表示均布的意思的是（ C ）A．SR B． EQS8、角度尺寸在标注时，文字一律（ A ）书写A．水平 B．垂直 C.倾斜9、标题栏一般位于图纸的（ A ）A．右下角 B．左下角 C.右上角三、判断题1、国家制图标准规定，图纸大小可以随意确定 ( × )2、比例是指图样与实物相应要素的线性尺寸之比。
( × )3、2：1是缩小比例。
( × )4、绘制机械图样时，尽量采用1：1的比例( √ )5、使用圆规画图时，应尽量使钢针和铅笔芯垂直于纸面。
机械制图试题(附参考答案)
机械制图试题（附参考答案）一、单选题（共26题，每题1分，共26分）1.画半剖视图时，剖视图与视图的分界线应该为（）。
A、对称中心线B、剖面线C、虚线D、实线正确答案：A2.使用丁字尺及一组三角板至多可将一圆分成几等分()。
A、24B、9C、6D、12正确答案：A3.一对互相啮合的齿轮它们的（）必须相等。
A、齿数B、模数和压力角C、模数和齿数D、分度圆直径正确答案：B4.仰视图是（）。
A、由上向下投影B、由下向上投影C、由前向后投影D、由后向前投影正确答案：B5.如果空间两直线的三面投影都相交，则该两直线一定（）。
A、异面B、平行C、相交D、交叉正确答案：C6.已知空间点A（10，15，20），B（8，5，10）则B点相对A点在（）A、右后下方B、左后下方C、右前上方D、右前下方正确答案：A7.机件的真实大小以图样上标注的()为依据，与图形的大小及绘制的准确度无关。
A、尺寸数值B、标题栏C、比例D、文字说明正确答案：A8.当孔的公差带完全在轴的公差带之上时，属于（）配合。
A、间隙配合B、不明确性质C、过渡配合D、过盈配合正确答案：A9.后视图是（）。
A、由右向左投影B、由前向后投影C、由左向右投影D、由后向前投影正确答案：D10.确定平面图形的尺寸位置的几何元素称为（）。
A、基本尺寸B、尺寸基准C、定位尺寸D、定形尺寸正确答案：B11.画断面图时，若由两个或多个相交剖切平面剖切得出的移出断面，中间应用（）断开为两个图形。
A、点画线B、波浪线C、粗实线D、虚线正确答案：B12.Α0图纸的大小为Β×L：（）A、841×1189B、210×297C、841×594D、420×297正确答案：A13.斜视图仅表达倾斜表面的真实形状，其他部分用（）断开。
A、细实线B、波浪线C、点划线D、粗实线正确答案：B14.直线从属于平面的条件是一直线经过属于平面的（）。
中职机械制图试题库加答案解析
《机械制图》课程试题库（中专）第一章制图基本知识与技能一、填空题1、机械制图当中基本图幅有哪五种 A0 、 A1 、 A2 、 A3 A4 其中A4图纸幅的尺寸为 210×297 。
2、机械制图当中常用的线型有粗实线、细实线、虚线等，可见轮廓线采用粗实线，尺寸线，尺寸界线采用细实线线，轴线，中心线采用细点画线。
3、机械制图当中的汉字应写成长仿宋体。
*4、图样中的尺寸以㎜为单位。
5、在标注直径时，在数字前面应该加φ，在标注半径时应在数字前加 R 。
6、尺寸标注由尺寸界线、尺寸线和尺寸数字组成。
7、在标注角度尺寸时，数字应水平书写。
★8、机械制图中通常采用两种线宽，粗、细线的比率为 2：1 。
9、线性尺寸数字一般应注写在尺寸线的上方或左方。
★10、平面图形中所注尺寸按作用分为定形尺寸和定位尺寸。
二、选择题1、下列符号中表示强制国家标准的是（ C ）。
A． GB/T B． GB/Z C.GB2、不可见轮廓线采用（ B ）来绘制。
A．粗实线 B．虚线 C.细实线3、下列比例当中表示放大比例的是（ B ）A．1：1 B． 2：1 C.1：24、在标注球的直径时应在尺寸数字前加（ C ）A．R B．Φ C.SΦ4、下列比例当中表示缩小比例的是（ C ）A．1：1 B． 2：1 C.1：25、机械制图中一般不标注单位，默认单位是（ A ）A．㎜ B．㎝ C.m6、下列尺寸正确标注的图形是( C )7、下列缩写词中表示均布的意思的是（ C ）A．SR B． EQS C.C8、角度尺寸在标注时，文字一律（ A ）书写A．水平 B．垂直 C.倾斜9、标题栏一般位于图纸的（ A ）A．右下角 B．左下角 C.右上角三、判断题1、国家制图标准规定，图纸大小可以随意确定 ( × )2、比例是指图样与实物相应要素的线性尺寸之比。
( × )3、2：1是缩小比例。
( × )4、绘制机械图样时，尽量采用1：1的比例( √ )5、使用圆规画图时，应尽量使钢针和铅笔芯垂直于纸面。
职高机械制图试卷及参考答案

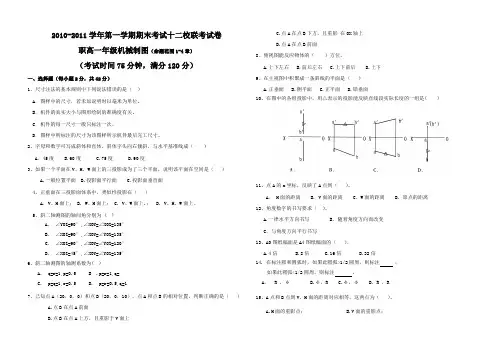

2010-2011学年第一学期期末考试十二校联考试卷职高一年级机械制图(命题范围1-4章)(考试时间75分钟,满分120分)一、选择题(每小题2分,共42分)1、尺寸注法的基本规则中下列说法错误的就是( )A.图样中的尺寸,若未加说明时以毫米为单位。
B.机件的真实大小与图形绘制的准确度有关。
C.机件的每一尺寸一般只标注一次。
D.图样中所标注的尺寸为该图样所示机件最后完工尺寸。
2、字母与数字可写成斜体与直体,斜体字头向右倾斜,与水平基准线成( )A.45度 B、60度 C、75度 D、90度3、如果一个平面在V、H、W面上的三投影成为了三个平面,说明该平面在空间就是( )A、一般位置平面B、投影面平行面C、投影面垂直面4、正垂面在三投影面体系中,类似性投影在( )A.V、H面上; B、 W、H面上; C、 V、W面上、; D、 V、H、W面上。
5、斜二轴测图的轴间角分别为 ( )A、∠YOZ=90°,∠XOY=∠XOZ=135°B、∠XOZ=90°,∠XOY=∠YOZ=135°C、∠XOZ=90°,∠XOY=∠YOZ=120°D、∠XOZ=45°,∠XOY=∠YOZ=135°6、斜二轴测图的轴测系数为( )A、q=r=1,p=0、5 B 、p=r=1,q=0、5C、p=q=1,r=0、5D、p=r=0、5,q=17、已知点A(20,0,0)与点B(20,0,10),点A与点B的相对位置,判断正确的就是( )A、点B在点A前面B、点B在点A上方,且重影于V面上C、点A在点B下方,且重影在OX轴上D、点A在点B前面8、俯视图能反应物体的( )方位。
A、上下左右B、前后左右C、上下前后D、上下9、在主视图中积聚成一条斜线的平面就是( )A、正垂面B、侧平面C、正平面D、铅垂面10、在图中的各组投影中,用△表示的投影能反映直线段实际长度的一组就是( )11、点A的x坐标,反映了A点到( )。
中职《机械制图》期中考试试卷及答案
中职《机械制图》期中试卷姓名： 班级： 学号： 得分：一、填空题。
（一个空格 分，共 分）、一个标注完整的尺寸由 、 、 三要素组成。
、机械绘图中采用的投影法称为 。
、组合体的视图上标注尺寸，要求做到♉♉♉♉♉♉♉♉♉、♉♉♉♉♉♉♉♉♉、♉♉♉♉♉♉♉♉♉。
、三视图之间的投影对应关系为：主、俯视图 ；主、左视图 ；俯、左视图 。
、在组合体视图中， 是画图和读图的基本方法。
、与✞面平行，并垂直于☟面和 面的平面称为 。
、画局部放大图时应注意：局部放大图可以画成♉♉♉♉♉♉、♉♉♉♉♉♉和♉♉♉♉♉♉，它与被放大部分的表达方式无关。
二、单项选择题。
（每题 分，共 分）、绘制物体轴线及对称中心线，所用的图线名称是（ ）✌．细实线 ．虚线 ．细点划线 ．双点划线、在机械制图中，通常采用那种单位（ ）✌ ♍❍ ❍❍ ❍ 、☟面与 面相交的轴为（ ）✌ ✠轴 ✡轴 ☪轴、根据主视图和俯视图，选择正确的左视图 ☎ ✆、根据主视图和俯视图，选择正确的左视图 （ ）、为了从图样上直接反映出实物的大小，绘图时应尽量采用（ ）✌．原值比例 ．缩小比例 ．放大比例、在机械图样的绘制中，采用的投影法是（ ）✌．中心投影法 ．斜投影法 ．正投影法 、与☟面垂直，并平行于✞面和 面的直线称为（ ）✌．正垂线 ．铅垂线 ．侧垂线 ．水平线三、已知✌点距☟面 ❍❍，距✞面 ❍❍，距 面 ❍❍，求做✌点的三面投影。
（ 分）四、补全基本几何体的三视图，并求表面点的投影。
（每题 分，共 分）、 、五、根据两个视图，补齐第三个视图。
（ 分） 六、补全视图中遗漏的图线。
☎一题 分，共 分✆ 、、答案：一、填空题。
（一个空格 分，共 分）、一个标注完整的尺寸由 尺寸界线 、 尺寸线 、 尺寸数字 三要素组成。
、机械绘图中采用的投影法称为 正投影法 。
、组合体的视图上标注尺寸，要求做到 正确 、 完整 、 清晰 。
中职生机械制图试题及答案

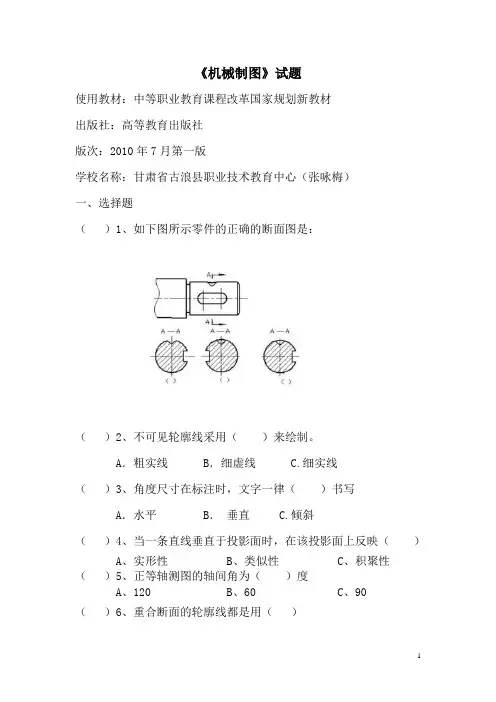

《机械制图》试题使用教材：中等职业教育课程改革国家规划新教材出版社：高等教育出版社版次：2010年7月第一版学校名称：甘肃省古浪县职业技术教育中心（张咏梅）一、选择题（）1、如下图所示零件的正确的断面图是：（）2、不可见轮廓线采用（）来绘制。
A．粗实线 B．细虚线 C.细实线（）3、角度尺寸在标注时，文字一律（）书写A．水平 B．垂直 C.倾斜（）4、当一条直线垂直于投影面时，在该投影面上反映（）A、实形性B、类似性C、积聚性（）5、正等轴测图的轴间角为（）度A、120B、60C、90（）6、重合断面的轮廓线都是用（）A.、细点画线绘制 B 、粗实线绘制 C 、细实线绘制（）7、某基本体的三面投影是等大的圆，则这个基本体是（）。
A、圆锥体B、圆柱体C、球体D、圆台体（）8、剖视图中，金属材料的剖切符号，应画成与水平成（）度的相互平行、间隔均匀的细实线。
A、30B、45C、60D、90 （）9、表面结构常用的轮廓参数中，高度参数Ra表示（）。
A．轮廓算术平均偏差 B．轮廓的最大高度C．轮廓微观不平度十点高度（）10、已知物体的主、俯视图，正确的左视图是：(a) (b) (c) (d)二、多选题( )1、关于三视图，下列说法正确的是（）A、主、左视图可反应高B、俯、左视图可反映宽C、主、俯视图可反映长D、主、左视图可反映长( )2、主要用于表达物体外部结构形状的视图是（）A、基本视图B、向视图C、局部视图D、斜视图E、剖视图( )3、下列属于基本平面立体的是（）A、棱柱B、圆锥C、棱锥D、球体( )4、下列说法正确的是（）A、主视图能够反映物体的上、下、左、右方位。
B、平面中的尺寸根据所起作用不同分为定形尺寸和定位尺寸。
C、尺寸线用粗实线绘制，尺寸数字表示物体大小是物体的真实大小。
D、正等轴测投影图的轴间角是90°、135°和135°。
（）5、某同学要对下图所示平面图形进行手工抄绘，绘图之前对该图进行了认真分析和思考，以下分析及做法正确的是：Ａ.若在Ａ０图板上进行大图作业，具体操作程序是：图形分析→准备工具→贴图→绘图→尺寸标注→加粗描深→绘制图框线→检查修改→填写标题栏。
