凸透镜成像规律知识点归纳教学教材
《科学探究：凸透镜成像》 知识清单
《科学探究：凸透镜成像》知识清单一、凸透镜的基本概念凸透镜是一种中间厚、边缘薄的透镜。
它对光线有会聚作用，能够将平行于主光轴的光线会聚于一点，这个点被称为焦点。
焦点到光心的距离称为焦距。
二、凸透镜成像的规律1、当物距 u＞2f 时，像距 f＜v＜2f，成倒立、缩小的实像。
生活中的照相机就是利用这一原理工作的。
例如，我们用照相机拍照时，物体离镜头较远（物距大于二倍焦距），在相机的底片上成倒立、缩小的实像。
2、当物距 u＝2f 时，像距 v＝2f，成倒立、等大的实像。
3、当 f＜u＜2f 时，像距 v＞2f，成倒立、放大的实像。
投影仪就是应用了这一成像原理。
比如在课堂上老师使用投影仪时，胶片上的图案（物）离镜头较近（物距在一倍焦距和二倍焦距之间），在屏幕上成倒立、放大的实像。
4、当 u＝f 时，不成像。
5、当 u＜f 时，成正立、放大的虚像。
放大镜就是利用这个原理来工作的。
我们使用放大镜观察物体时，物距小于焦距，通过放大镜看到的是正立、放大的虚像。
三、凸透镜成像的光路图为了更好地理解凸透镜成像规律，我们可以通过绘制光路图来直观地展示光线的传播路径。
当物距大于二倍焦距时，平行于主光轴的光线经过凸透镜折射后会聚于焦点，通过焦点的光线折射后平行于主光轴，这些光线的反向延长线相交形成倒立、缩小的实像。
当物距等于二倍焦距时，折射光线同样会聚形成倒立、等大的实像。
当物距在一倍焦距和二倍焦距之间时，折射光线会聚形成倒立、放大的实像。
当物距小于焦距时，折射光线的反向延长线相交形成正立、放大的虚像。
四、实验探究凸透镜成像1、实验器材光具座、凸透镜、蜡烛、光屏、火柴等。
2、实验步骤（1）将蜡烛、凸透镜、光屏依次安装在光具座上，使三者的中心大致在同一高度，目的是使像能够成在光屏的中央。
（2）将蜡烛放在较远处，使物距 u＞2f，调整光屏的位置，直到在光屏上得到清晰的像，观察像的特点，并记录物距和像距。
（3）逐渐减小物距，分别使 u＝2f、f＜u＜2f、u＝f、u＜f，重复上述操作，观察并记录像的特点和对应的物距、像距。
《凸透镜成像的规律》教案
《凸透镜成像的规律》教案一、教学目标：1. 让学生理解凸透镜成像的规律及应用。
2. 培养学生通过实验观察、分析问题、解决问题的能力。
3. 提高学生对物理实验的兴趣，培养学生的动手操作能力。
二、教学内容：1. 凸透镜成像的规律。
2. 凸透镜成像的实验操作及观察。
三、教学重点与难点：1. 教学重点：凸透镜成像的规律及应用。
2. 教学难点：凸透镜成像规律的推导及实验操作。
四、教学方法：1. 采用实验观察、问题引导、小组讨论的教学方法。
2. 以学生为主体，教师为指导，引导学生主动探索、发现、解决问题。
五、教学准备：1. 凸透镜、蜡烛、光屏、刻度尺等实验器材。
2. 投影仪、电脑等教学设备。
3. 凸透镜成像实验教案、PPT等教学资料。
六、教学过程：1. 导入：通过一个有趣的凸透镜成像现象，引发学生的好奇心，激发学习兴趣。
2. 理论讲解：介绍凸透镜成像的规律，包括物距与像距的关系、成像性质等。
3. 实验演示：进行凸透镜成像实验，引导学生观察、记录实验现象。
4. 规律总结：引导学生根据实验现象，分析、总结凸透镜成像的规律。
5. 应用拓展：介绍凸透镜成像在现实生活中的应用，如照相机、投影仪等。
七、课堂练习：1. 根据凸透镜成像规律，分析一个给定的物距和像距的关系。
2. 设计一个凸透镜成像实验，观察并记录实验现象。
八、课后作业：1. 复习凸透镜成像的规律，总结实验现象。
2. 查阅相关资料，了解凸透镜成像在生活中的应用。
九、教学反思：1. 总结本节课的教学效果，学生对凸透镜成像规律的理解和应用能力。
2. 分析教学中存在的问题，提出改进措施。
十、拓展活动：1. 组织学生进行凸透镜成像实验竞赛，提高学生的实验操作能力。
2. 邀请相关领域的专家，进行专题讲座，拓宽学生的知识视野。
十一、评价方式：1. 课堂表现：观察学生在课堂上的参与程度、提问回答等情况。
2. 实验报告：评估学生在实验过程中的观察、分析、总结能力。
3. 课后作业：检查学生对凸透镜成像规律的掌握程度。

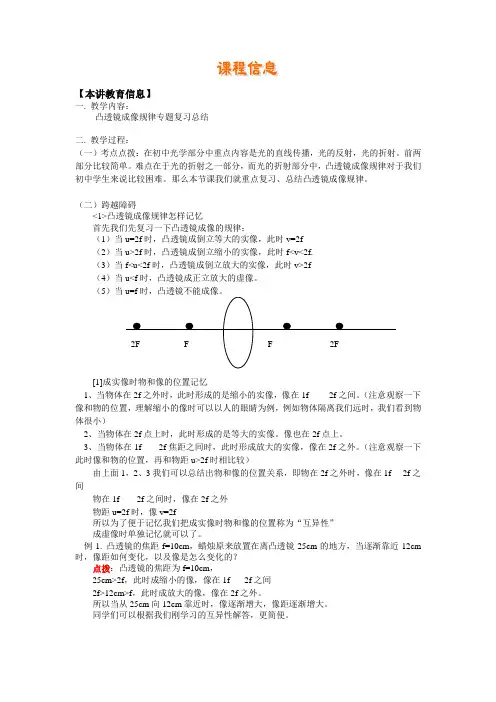

凸透镜成像规律专题复习总结
【本讲教育信息】一. 教学内容：凸透镜成像规律专题复习总结二. 教学过程：（一）考点点拨：在初中光学部分中重点内容是光的直线传播，光的反射，光的折射。
前两部分比较简单。
难点在于光的折射之一部分，而光的折射部分中，凸透镜成像规律对于我们初中学生来说比较困难。
那么本节课我们就重点复习、总结凸透镜成像规律。
（二）跨越障碍<1>凸透镜成像规律怎样记忆首先我们先复习一下凸透镜成像的规律：（1）当u=2f时，凸透镜成倒立等大的实像，此时v=2f（2）当u>2f时，凸透镜成倒立缩小的实像，此时f<v<2f.（3）当f<u<2f时，凸透镜成倒立放大的实像，此时v>2f（4）当u<f时，凸透镜成正立放大的虚像。
（5）当[1]成实像时物和像的位置记忆1、当物体在2f之外时，此时形成的是缩小的实像，像在1f-------2f之间。
（注意观察一下像和物的位置，理解缩小的像时可以以人的眼睛为例，例如物体隔离我们远时，我们看到物体很小）2、当物体在2f点上时，此时形成的是等大的实像。
像也在2f点上。
3、当物体在1f------2f焦距之间时，此时形成放大的实像，像在2f之外。
（注意观察一下此时像和物的位置，再和物距u>2f时相比较）由上面1，2、3我们可以总结出物和像的位置关系，即物在2f之外时，像在1f----2f之间物在1f------2f之间时，像在2f之外物距u=2f时，像v=2f所以为了便于记忆我们把成实像时物和像的位置称为“互异性”成虚像时单独记忆就可以了。
例1. 凸透镜的焦距f=10cm，蜡烛原来放置在离凸透镜25cm的地方，当逐渐靠近12cm 时，像距如何变化，以及像是怎么变化的？点拨：凸透镜的焦距为f=10cm，25cm>2f，此时成缩小的像，像在1f-----2f之间2f>12cm>f，此时成放大的像，像在2f之外。
所以当从25cm向12cm靠近时，像逐渐增大，像距逐渐增大。
5-3凸透镜成像的规律(教案)人教版初中物理八年级上册
5.3 凸透镜成像的规律【学习目标】1．理解凸透镜的成像规律，知道凸透镜所成像的虚实、倒正、大小与物体位置的关系；2．了解实像和虚像的区别。
【教学重难点】重点：1.凸透镜成像规律；2．使学生了解科学探究及其方法。
难点：1.凸透镜成像的原理；2．对凸透镜成像性质的描述。
【教学方法】探究法、讨论法、实验法、观察法【教学过程】（一）新课导入：一天，小聪告诉小亮，放大镜不仅能把物体“放大”，还能把物体“缩小”。
有些惊讶的小亮立刻找来一个放大镜做起了实验。
如图所示，他把放大镜放到花朵前某一位置时，看到了花朵正立、放大的虚像。
接着他按小聪的提示进行了操作，终于看到了“缩小”的花朵。
你知道小聪是怎样提示小亮的吗？（二）新课讲授：提出问题教师复习提问：1．照相机、投影仪、放大镜成像各有什么特点？2．它们成像时，物体到凸透镜的距离有什么不同？学生认真思考后回答。
教师引导分析：照相机、投影仪和放大镜都是凸透镜在生活中的应用，但在使用时条件不同，使得成像结果不同；照相机是拍摄远处物体，使远处物体成缩小的像在胶片上；投影仪是将物体放得较近，而在较远处的屏幕上成较大的像；放大镜是将物体放得最近，它可以成比物体更大的像。
教师引导学生提出问题：凸透镜成像有什么规律呢？凸透镜成像的正倒、大小、虚实跟物体到凸透镜距离有什么关系？教师讲解：物距(u)和像距(v)物距(u)：物体到凸透镜的距离；像距(v)：像到凸透镜的距离。
学生认识物距和像距，并会计算物距和像距的大小。
(二)猜想与假设学生根据已有的知识，提出猜想：物距大，成倒立、缩小的实像；物距小，成倒立、放大的实像；物距更小，成正立、放大的虚像。
教师认真聆听学生猜想，对学生的猜想做出评价。
(三)设计实验1．实验器材：光具座、蜡烛、凸透镜、光屏、火柴等。
让学生熟悉实验器材，明确其作用及放置顺序，并交流讨论：光具座上有刻度，便于观察物距和像距；用蜡烛火焰作为发光的物体；光屏用来承接实像。
凸透镜成像的规律 知识讲解
凸透镜成像的规律（基础）【学习目标】1.理解凸透镜成像规律；2.知道凸透镜成像倒立、缩小（或放大）实像的条件及应用；3.知道凸透镜成正立、放大虚像的条件；4.掌握探究凸透镜成像的过程。
能在探究活动中，初步获得提出问题的能力，通过探究活动，体验科学探究的全过程和方法，学习从物理现象中归纳科学规律的方法。
【要点梳理】知识点一、探究凸透镜成像规律1、实验目的：观察凸透镜成各种像的条件2、实验器材：凸透镜、光具座、蜡烛、光屏、火柴3、实验步骤：（1）共轴调节,把蜡烛、凸透镜、光屏依次摆放在光具座上。
点燃蜡烛，调整蜡烛、凸透镜、光屏的中心大致在同一高度。
（2）把蜡烛放在较远处，使"> 2f，移动光屏，直到光屏上出现明亮、清晰的烛焰的像。
观察这个像是倒立的还是正立的，是放大的还是缩小。
测量像距和物距。
（3）把蜡烛移向凸透镜，让蜡烛到凸透镜的距离等于2f，移动光屏，直到光屏上出现明亮、清晰的烛焰的像。
观察像到凸透镜的距离、像的倒正和大小。
测量像距和物距。
（4）把蜡烛再靠近凸透镜，让蜡烛到凸透镜的距离在2f > u > f，移动光屏，直到光屏上出现明亮、清晰的烛焰的像。
观察像到凸透镜的距离、像的倒正和大小。
测量像距和物距。
（5）把蜡烛继续靠近凸透镜，让蜡烛在凸透镜的焦点上，移动光屏，看是否能够成像（6）把蜡烛移动到凸透镜的焦点以内，移动光屏，在光屏上还能看到烛焰的像吗？（7）表格：透镜焦距已 cm1、测量凸透镜的焦距：利用平行光源或太阳光粗测凸透镜的焦距。
（实验室提供的凸透镜的焦距有5cm、10cm和30cm，我们所选的透镜最好在10cm—20cm之间，太大或太小都不方便）。
2、操作过程中，应固定好蜡烛、凸透镜，然后移动光屏，直到在光屏上得到一个清晰的像为止，读出物距与像距的大小。
3、当物距小于像距时，无论怎样移动光屏，在光屏上也找不到一个清晰的像，此时应去掉光屏，让眼睛在光屏另一侧透过凸透镜观察火焰的像的情况。
5.3凸透镜成像的规律(知识点+例题)(解析版)
人教版八年级物理上册第5章《透镜及其应用》第3节凸透镜成像的规律讲义（知识点总结+例题讲解）序号知识点难易程度例题数变式题数合计一凸透镜成像的规律★★ 3 314二凸透镜成像的实验★★ 4 4一、凸透镜成像的规律：1.当物体在1倍焦距内时（0＜u＜f）：（1）光路图：如下图；（2）成像原理：光的折射；（3）成像特点：①正立、放大、虚像；②物像同侧；③像距＞物距：v＞u；④物体远离凸透镜（靠近焦点），像变大；（4）应用：放大镜2.当物体在焦距处时（u＝f）：不成像（折射光线平行）；3.当物体在1～2倍焦距间时（f＜u＜2f）：（1）光路图：如右图；（2）成像原理：光的折射；（3）成像特点：①倒立、放大、实像；②物像异侧：像与物分别在凸透镜的两侧；③像距＞物距：v＞2f；（像在2倍焦距之外）④像与物体的移动方向一致；（物体向右移动，像也向右移动）⑤物体靠近凸透镜（靠近焦距处），像变大；物体远离凸透镜（靠近2倍焦距处），像变小；⑥像的移动速度大于物体的移动速度：物体移动一小段距离，像移动一大段距离；（4）应用：投影仪4.当物体在2倍焦距处时（u＝2f）：（1）光路图：如下图；（2）成像原理：光的折射；（3）成像特点：①倒立、等大、实像；②物像异侧：像与物分别在凸透镜的两侧；③像距＝物距：v＝2f；（像也在2倍焦距处）5.当物体在2倍焦距之外时（u＞2f）：（1）光路图：如下图；（2）成像原理：光的折射；（3）成像特点：①倒立、缩小、实像；②物像异侧：像与物分别在凸透镜的两侧；③像距＜物距：f＜v＜2f；（像在1～2倍焦距间）④像与物体的移动方向一致；（物体向右移动，像也向右移动）⑤物体靠近凸透镜（靠近2倍焦距处），像变大；物体远离凸透镜，像变小；⑥像的移动速度小于物体的移动速度：物体移动一大段距离，像移动一小段距离；（4）应用：照相机。
【例题1】已知凸透镜的焦距为15cm，下列说法正确的是（）A．当物体距凸透镜10cm时，成正立、放大的实像B．当物体距凸透镜20cm时，成倒立、放大的实像C．当物体距凸透镜35cm时，成倒立、放大的实像D．当物体从距凸透镜20cm处远离凸透镜时，在凸透镜另一侧所成的像逐渐变大【答案】B【解析】解：A、当u＝10cm时，u＜f＝15cm，成正立、放大的虚像，故A错误；B、当u＝20cm时，2f＞u＞f，成倒立、放大的实像，故B正确；C、当u＝35cm时，u＞2f，成倒立、缩小的实像，2f＞v＞f，故C错误；D、当物体从距凸透镜20cm处远离凸透镜时，物距增大，在凸透镜另一侧所成的像逐渐变小。
初二物理上册《凸透镜成像》重点知识点整理教科版
初二物理上册《凸透镜成像》重点知识点整理教科版初二物理上册《凸透镜成像》重点知识点整理教科版知识点结构凸透镜:边缘薄、中间厚，至少要有一个表面制成球面，亦可两面都制成球面。
可分为双凸、平凸及凹凸透镜三种。
凹透镜:边缘厚、中间薄，至少要有一个表面制成球面，亦可两面都制成球面。
可分为双凹、平凹及凸凹透镜三种。
对光线作用凸透镜主要对光线起会聚作用。
凹透镜主要对光线起发散作用。
成像性质凸透镜是折射成像，成的像可以是正立、倒立;虚像、实像;放大、等大、缩小。
对光线起汇聚作用凹透镜是折射成像，只能成正立、缩小的虚像。
对光线起发散作用。
规律总结规律1:当物距大于2倍焦距时，则像距在1倍焦距和2倍焦距之间，成倒立、缩小的实像。
此时像距小于物距，像比物小，物像异侧。
应用:照相机、摄像机。
规律2:当物距等于2倍焦距时，则像距也在2倍焦距，成倒立、等大的实像。
此时物距等于像距，像与物大小相等，物像异侧。
规律3:当物距小于2倍焦距、大于1倍焦距时，则像距大于2倍焦距，成倒立、放大的实像。
此时像距大于物距，像比物大，像位于物的异侧。
应用:投影仪、幻灯机、电影放映机。
规律4:当物距等于1倍焦距时，则不成像，成平行光射出。
规律5:当物距小于1倍焦距时，则成正立、放大的虚像。
此时像距大于物距，像比物大，物像同侧。
课后习题1.在“探究凸透镜成像规律”的实验中，点燃的蜡烛放在凸透镜前某位置处，在光屏上成一清晰的像。
现将蜡烛向远离透镜方向移动一段距离，移动光屏后，又在屏上成一清晰的像。
则DA.像变小，像距变大B.像变大，像距变小C.像变大，像距变大D.像变小，像距变小2.在探究“凸透镜成像规律”的实验中，已知凸透镜的焦距为15cm，若将蜡烛放在离凸透镜l0cm处时，移动光屏，在光屏上将看到DA.倒立缩小的实像B.倒立放大的实像C.正立放大的虚像D.无像3.在“探究凸透镜成像的规律”时，把蜡烛放在凸透镜前30cm处，光屏上可接受到倒立、放大的像。
5.3+凸透镜成像的规律+课件-+2024-2025学年人教版物理八年级上册
谢谢观看
新知讲解
知识点1 探究凸透镜成像的规律
例题1 小明在探究凸透镜成像特点时，将蜡烛、凸透镜、光屏放置在如图所示位置，光屏上恰好出现 等大的、清晰的像，此凸透镜的焦距为 10. 0 cm。当蜡烛被移至57 cm刻度处，无论怎样移动 光屏，光屏上始终接收不到像，要想观察到像可以从凸透镜的 左 (选填“左”或“右”) 侧用眼睛观察，生活中的 放大镜 是利用这个原理制成的。
第三节 凸透镜成像的规律
目录
➢ 学习目标 ➢ 情景导入 ➢ 新知讲解 ➢ 课后总结
学习目标
1. 通过探究实验，归纳凸透镜成像的规律。（重点） 2. 能运用凸透镜成像的规律解释生活中的成像情况。
情景导入
照相机、投影仪、放大镜都是生活中常见的透镜，它们成的像为什么会不同呢？
新知讲解
知识点1 探究凸透镜成像的规律
新知讲解
知识点1 探究凸透镜成像的规律
解析： 蜡烛恰好在光屏上成倒立、等大的像，由图可知，此时u=v=20.0cm=2f，则f=10.0 cm；保持凸 透镜的位置不动，把蜡烛移到57cm处时，u=7.0cm<f，成的是正立、放大的虚像，且像和物在 凸透镜的同一侧，因此要想看到这个像，应从凸透镜的左侧透过凸透镜去观察，生活中的放大 镜是利用这个原理制成的。
新知讲解
知识点1 探究凸透镜成像的规律
物距u/cm
实
30.0
验
27.0
记
24.0
录
22.0
20.0
表
17.0
格
15.0
12.0
10.0
正倒 倒立 倒立 倒立 倒立 倒立 倒立 倒立 倒立
像的性质 大小 缩小 缩小 缩小 缩小 等大 放大 放大 放大
新人教版八年级上册物理凸透镜成像规律
凸透镜成像规律一、知识要点1、透镜成像规律：2、凸透镜成像的规律口诀：（1）一倍焦距分虚实，二倍焦距分大小；（2）物近像远像变大（实像），物近像近像变小（虚像）；3、凸透镜成像实验：（1）器材：光具座、凸透镜、光屏、蜡烛、火柴；（2）调节：烛焰中心、凸透镜中心、光屏中心在同一高度（目的：使像完整地成在光屏中央）；（3）移动光屏，在光屏上都找不到像的可能原因：①蜡烛、凸透镜、光屏三者中心不在同一高度②蜡烛放在了一倍焦距内③光具座不够长（4）凸透镜破了一块（或遮住一部分）的后果；不影响像的完整性，像会变暗；（5）使光屏上的像变大或变小的方法：物近像远像变大。
4、照相机、投影仪、放大镜的成像特点：（1）照相机：利用凸透镜成缩小的实像的原理工作，被照景物离照相机的距离应大于照相机镜头的二倍焦距；像成在胶片上，胶片离镜头的距离应在一倍焦距和二倍焦距之间。
要想使胶片上的人像大些，人离照相机的距离要近些，同时胶片离镜头的距离要调大些。
（2）投影仪：利用凸透镜成放大的实像的原理工作。
投影片（或幻灯片）上的图像是物，投影片（或幻灯片）离镜头的距离应在一倍焦距和二倍焦距之间；像成在屏幕上，屏幕离投影仪（或幻灯机）的距离应大于二倍焦距。
（3）放大镜：利用凸透镜成正立、放大的虚像的原理工作。
被观察的物体离放大镜的距离必须小于焦距，才能看到物体正立、放大的虚像。
（4）望远镜、显微镜也利用了凸透镜成像的原理。
5、眼睛人的眼睛是一个高精度的光学器官，相当于一个可以自动调焦的照相机，其中角膜和晶状体相当于凸透镜，视网膜相当于光屏。
人眼靠调节晶状体的厚度来获得清晰的像。
6、近视眼、远视眼及其矫正。
二、易错题精选1．判断以下结论是否正确（1）物体离凸透镜越近，成的像越大。
（）（2）放大镜总能放大物体。
（）（3）凸透镜成实像时，若物距大于像距，则一定是倒立缩小的实像。
（）（4）凸透镜成像时，如果光屏上得到缩小的像，则一定是倒立的。
（）（5）凸透镜成像时，如果光屏上得到放大的像，则一定是倒立的。
凸透镜成像的规律PPT课件(人教版)
2. 此处的“高度”不可改为“直线”；调节时，应先点燃蜡烛。
3. 清楚像的确定：光屏向前移，烛焰的像变模糊；光屏向后移，
烛焰的像也变模糊，则这个位置就是成清楚像的位置。
感悟新知
知1－讲
4. 移动光屏的方法：每次实验中，应先让光屏贴近凸透镜，再 逐渐远离凸透镜，直至视察到光屏上出现清楚的像(或一直 都没看到清楚的像)，而不能意左右移动光屏。
感悟新知
知识点 2 凸透镜成像规律
知Hale Waihona Puke －讲1. 凸透镜成像规律及其应用
情 况
物距u
像的性质 正倒 大小 虚实
像距v
应用
1 u ＞ 2f
倒
缩小
实
2f＞v＞f
照相机、摄像 机、摄像头
2 u=2f 倒 等大 实
测焦距、微焦
v=2f
摄影
感悟新知
知2－讲
情 况
物距u
像的性质 正倒 大小 虚实 像距v
应用
3 2f＞u＞f
知1－讲
(3)在光具座上做实验时，最好选用焦距为10 cm 左右的凸 透镜。若焦距过大，将无法调节物距和像距。
(4)在探究物距满足f<u<2f 的情况时，物体不能太靠近焦点， 否则像离凸透镜太远，像太大，不能在光屏上呈现。
感悟新知
深度理解:
知1－讲
1. 成像物体为烛焰，利用烛焰进行实验，可以成更清楚的像。
答案：C
感悟新知
知2－练
2-1. [中考·乐山] 如图6 所示， 在“ 探究凸透镜成像的规律”实 验中，下列说法正确的是( C ) A. 将蜡烛移至a处时，移动光屏，可 看见放大、正立的实像 B. 将蜡烛移至b处时，移动光屏，可 看见缩小、倒立的实像 C. 将蜡烛移至c处时，移动光屏，可看见放大、倒立的实像 D. 将蜡烛移至d处时，移动光屏，可看见放大、正立的虚像
全面的凸透镜成像要点
练习题 3、放大镜、老花镜都是 凸透镜。
物体放在 离透镜小于焦距 处，
像成在 透镜同一侧
处，
是 正立、放大的虚 像。
用作图法画出物体或像的位置和大小
物 像
2.当f<u<2f时,v>2f,成倒立放大的实像 幻灯机,投影仪,放映机
3.当u<f时,成的像和物体同侧,成正立放大的 虚像
放大镜,显微镜
虹膜
俗称“黑眼 珠” 能调节 瞳孔的大小， 继而调节进 入眼睛的光 量。 瞳孔 光线进入眼 睛的小孔
晶状体 將光线折射 并聚焦在视 网膜上
视网膜 分布有视觉细胞， 光线经过折射后 在其上成像。
盲点 没有视觉细胞， 血管神经集中处。
玻璃体 有一层透明胶状物质 组成，維持眼球的形 狀。
练习: 1.已知凸透镜的焦距是15厘米,物体距离
凸透镜40厘米,那么所成的像 是 倒立缩小实像 .
2.物体放在凸透镜前16厘米处,在透镜另 一侧的光屏上成一个倒立放大的像;改变 物体的位置,当光屏放在距凸透镜12厘米 处时,在光屏上成一个倒立缩小的像.那么 该凸透镜的焦距可能是( A )
二.凸透镜成像规律
物距
像距
像的性质
正、倒 大、小 虚、实
u > 2f f <v< 2f u =2f v =2f
f <u< 2f v > 2f
u=f
u < f 同侧
倒立 倒立 倒立
不 正立
缩小
等大 放大
成 放大
实像 实像
实像 像 虚像
三.透镜的应用
1.当u>2f时,f<v<2f,成倒立缩小的实像 照相机,人眼
凸透成像
(完整版)凸透镜成像规律归纳总结
凸透镜成像规律总结一．成像规律二．记忆口诀一倍焦距分虚实；二倍焦距分大小；物远像近像变小；物近像远像变大。
（物和像的移动方向一样）三．考点归纳：1.凸透镜焦距的测量：用平行光（太阳光或远距离的手电筒）垂直照射凸透镜，在凸透镜的另一侧的光屏上承接到最小最亮的亮点，用刻度尺测量出亮点到凸透镜中心的距离，即是凸透镜的焦距。
由此可知，凸透镜对光线具有会聚作用。
2.实验器材的摆放顺序：先将凸透镜、蜡烛、光屏依次放在光具座上。
3.点燃蜡烛后，调节烛焰中心、透镜中心、光屏中心，使它们在同一高度上。
目的是使像成在光屏中央。
4.无论怎样移动光屏都找不到像的原因：（1）烛焰在一倍焦距以内成虚像；（2）烛焰在一倍焦距处不成像；（3）烛焰、凸透镜和光屏的中心不在同一高度。
5.成像变化情况：要使光屏上的像变大，物体靠近凸透镜，同时光屏远离凸透镜；（物近像远像变大）；6.成实像时，物体越靠近焦点处，像越大；成虚像时，物体越靠近焦点处，像也越大。
（实像都是倒立的，虚像都是正立的）7.蜡烛燃烧后会变短，光屏上烛焰的像位置会上升。
8.实验中选择蜡烛的缺点：蜡烛燃烧会变短，光屏上像的位置会上升;烛焰会晃动，成像不稳定。
改进：选发光二极管，优点：成像更稳定，容易对比大小。
9.发光二极管图案的选择：最好左右不对称，上下不对称。
10.实验后，在凸透镜前加凹透镜后，像和像距都变大，光屏需要远离凸透镜，相当于近视眼的原理。
11.实验后，在凸透镜前加凸透镜后，像和像距都变小，光屏需要靠近凸透镜，相当于远视眼的原理。
12.实验中在光屏上得到了清晰的像，如果用遮光布遮住透镜的一半，则屏上的像是亮度稍暗的完整的像。
13.用该凸透镜做成像实验，把蜡烛放在凸透镜如图所示，移动光屏，光屏上出现清晰的像，若撤去光屏，则人眼在图示位置能观察到蜡烛的像。
14.完成实验后，给透镜戴上远视眼镜，调节光屏的位置，使烛焰在光屏上成一个清晰的像，取下远视眼镜，保持蜡烛和凸透镜的位置不变，为使光屏上再次得到清晰的像，光屏应该远离透镜。
《凸透镜成像规律》教案
《凸透镜成像规律》教案一、教学目标1. 让学生了解凸透镜成像的基本概念和规律。
2. 培养学生通过实验观察和分析问题的能力。
3. 引导学生运用数学知识解决光学问题。
二、教学内容1. 凸透镜成像的基本概念2. 凸透镜成像的规律3. 凸透镜成像实验三、教学重点与难点1. 教学重点：凸透镜成像的基本概念和规律。
2. 教学难点：凸透镜成像实验的操作和数据分析。
四、教学方法1. 采用问题驱动的教学方法，引导学生主动探究凸透镜成像的规律。
2. 利用实验和观察，培养学生的实践能力和观察力。
3. 运用小组讨论和合作，提高学生的沟通能力和团队协作精神。
五、教学准备1. 凸透镜2. 光屏3. 蜡烛4. 测量工具（如刻度尺）5. 实验记录表格6. 投影仪7. 教学PPT教案内容请参阅下文：一、教学目标1. 让学生了解凸透镜成像的基本概念和规律。
2. 培养学生通过实验观察和分析问题的能力。
3. 引导学生运用数学知识解决光学问题。
二、教学内容1. 凸透镜成像的基本概念a. 实像与虚像b. 放大与缩小c. 倒立与正立2. 凸透镜成像的规律a. 物距与像距的关系b. 物距、像距与成像大小的关系c. 物距、像距与成像位置的关系3. 凸透镜成像实验a. 实验原理b. 实验操作步骤c. 实验数据分析三、教学重点与难点1. 教学重点：凸透镜成像的基本概念和规律。
2. 教学难点：凸透镜成像实验的操作和数据分析。
四、教学方法1. 采用问题驱动的教学方法，引导学生主动探究凸透镜成像的规律。
2. 利用实验和观察，培养学生的实践能力和观察力。
3. 运用小组讨论和合作，提高学生的沟通能力和团队协作精神。
五、教学准备1. 凸透镜2. 光屏3. 蜡烛4. 测量工具（如刻度尺）5. 实验记录表格6. 投影仪7. 教学PPT（后续章节内容请按照相同格式和要求编写）六、教学过程1. 引入新课：通过一个简单的光学实验，引导学生观察和描述凸透镜成像的现象。
2. 讲解凸透镜成像的基本概念和规律，结合PPT展示相关图片和动画，让学生更好地理解。
(完整版)凸透镜成像规律归纳总结
凸透镜成像规律总结一．成像规律二．记忆口诀一倍焦距分虚实；二倍焦距分大小；物远像近像变小；物近像远像变大。
（物和像的搬动方向相同）三．考点归纳：1.凸透镜焦距的测量：用平行光（太阳光或远距离的手电筒）垂直照射凸透镜，在凸透镜的另一侧的光屏上承接到最小最亮的亮点，用刻度尺测量出亮点到凸透镜中心的距离，即是凸透镜的焦距。
由此可知，凸透镜对光辉拥有汇聚作用。
2.实验器材的摆放序次：先将凸透镜、蜡烛、光屏依次放在光具座上。
3.点燃蜡烛后，调治烛焰中心、透镜中心、光屏中心，使它们在同一高度上。
目的是使像成在光屏中央。
4.无论怎样搬动光屏都找不到像的原因：（1）烛焰在一倍焦距以内成虚像；（2）烛焰在一倍焦距处不行像；（3）烛焰、凸透镜和光屏的中心不在同一高度。
5.成像变化情况：要使光屏上的像变大，物体凑近凸透镜，同岁月屏远离凸透镜；（物近像远像变大）；6.成实像时，物体越凑近焦点处，像越大；成虚像时，物体越凑近焦点处，像也越大。
（实像都是倒立的，虚像都是正立的）7.蜡烛燃烧后会变短，光屏上烛焰的像地址会上升。
8.实验中选择蜡烛的缺点：蜡烛燃烧会变短，光屏上像的地址会上升;烛焰会晃动，成像不牢固。
改进：选发光二极管，优点：成像更牢固，简单比较大小。
9.发光二极管图案的选择：最好左右不对称，上下不对称。
10.实验后，在凸透镜前加凹透镜后，像和像距都变大，光屏需要远离凸透镜，相当于近视眼的原理。
11.实验后，在凸透镜前加凸透镜后，像和像距都变小，光屏需要凑近凸透镜，相当于远视眼的原理。
12.实验中在光屏上获取了清楚的像，若是用遮光布遮住透镜的一半，则屏上的像是亮度稍暗的完满的像。
13.用该凸透镜做成像实验，把蜡烛放在凸透镜以下列图，搬动光屏，光屏上出现清楚的像，若撤去光屏，则人眼在图示地址能观察到蜡烛的像。
14.完成实验后，给透镜戴上远视眼镜，调治光屏的地址，使烛焰在光屏上成一个清楚的像，取下远视眼镜，保持蜡烛和凸透镜的地址不变，为使光屏上再次获取清楚的像，光屏应该远离透镜。
5.3凸透镜成像的规律(课件)人教版(2024)物理八年级上册
C. 透镜位置不动，把蜡烛移到30 cm 刻度线处，向
右移动光屏，光屏上会再次得到清晰的像
D. 透镜位置不动，把蜡烛移至45 cm 刻度线处，向
右移动光屏，光屏上会再次得到清晰的像
感悟新知
知2－练
感悟新知
知1－练
例 1 [淮安模拟]如图3 所示，用焦距为10 cm 的凸透镜做
“探究凸透镜成像规律”的实验。
解题秘方：根据凸透镜的成像规律解题。
感悟新知
知1－练
(1)为了使像成在光屏中央，应调节烛焰和光屏的中心位于 凸透镜的主___光__轴_上。 解析：为了使烛焰的像成在光屏中央，要调节烛焰、光 屏的中心都位于凸透镜的主光轴上。
感悟新知
知1－讲
将发光二极管从远处逐渐移向凸透镜，每次都将发光 二极管向凸透镜移近4 ~5 cm，并调节光屏到凸透镜的距 离，使光屏上呈现清晰的像。观察像的大小、倒正，测量 物距和像距的大小。
当光屏上看不到发光物体的像时，撤去光屏，从光屏 一侧透过凸透镜观察像的大小、倒正。
感悟新知
知1－讲
深度思考什么情况下，光屏到凸透镜的距离是像距？如 何调节光屏使成像最清晰？
知识点 2 凸透镜成像规律
1. 凸透镜成像的静态规律
ห้องสมุดไป่ตู้
知2－讲
感悟新知
知2－讲
情 况
物距u
1 u＞2f
2 u=2f 3 2f＞u＞f
4 u=f 5 u＜ f
像的性质 正倒 大小 虚实 像距v
应用
倒
缩小
实
2f＞v 照相机、摄像机、 ＞f 摄像头
倒 等大 实 v=2f 测焦距
倒
放大
实
v＞2f
投影仪、幻灯机、 电影放映机
凸透镜成像规律讲义
4、将一物体放在凸透镜前，使物距依次为6cm， 18cm和24cm，分别得到放大旳虚像、放大旳 实像和缩小旳实像，则凸透镜旳焦距f满足关
系式（ ） C
• A．f<6cm • B．6cm<f<18cm • C．9cm<f<12cm • D．18cm<f<24cm
5、某物体经凸透镜在光屏上得到一种像，现 将透镜中部遮住不让光经过，则屏上旳像
• 2、某学生在做凸透镜成像实验时，若发觉 在距透镜20cm处旳光屏上有一个倒立放大 旳像，则此透镜旳焦距可能为（ ）
• A．6cm
B．10cm
• C．2A5cm
D．无法拟定
3、用圆形旳鱼缸或透明旳罐头瓶养鱼， 从侧面欣赏缸内旳鱼，你看到旳那条鱼
是（ D）
• A．实物 • B．等大旳实像 • C．放大旳实像 • D．放大旳虚像
成像光路图对很好旳学生要求
透 镜 焦 距
物体到凸透 镜的距离 （物距）
像到凸透 镜的距离 （像距）
像的性质
正立 放大 虚像 或倒 或缩 或实 立小像
左右 相同 或相
反
u>2f f<v<2f 倒 缩小 实像 相反
u=2f v=2f 倒 等大 实像 相反
f f<u<2f v>2f 倒 放大 实像 相反
左右 相同 或相
反
u>2f f<v<2f 倒 缩小 实像 相反
u=2f v=2f 倒 等大 实像 相反
f f<u<2f v>2f 倒 放大 实像 相反
u=f
u<：
A
B
B′
A′
成像光路图对很好旳学生要求
人教版八年级的物理上册第三章《凸透镜成像规律》知识点复习.doc
第三章凸透镜成像规律1、凸透镜：中间厚边缘薄的透镜是凸透镜。
凸透镜的作用：对光线会聚所以也叫会聚透镜。
凸透镜的焦点：平行光线经凸透镜折射后，折射光线就会聚在主光轴上的一点。
这一点就是凸透镜的焦点。
焦点到光心的距离叫焦距.平行光经凸透镜折射后会聚焦点（如图一），反过来从焦点发出的光经凸透镜折射后平于主光轴（如图二）* FFF图一图二2、凹透镜：中间薄边缘厚的透镜是凹透镜。
凹透镜的作用：对光线发散。
凹透镜的焦点：平行光经凹透镜折射后折射光的反向延长线过虚焦点（如图三）。
则入射光的延长线过虚焦点的，折射后一定是平行主光轴的光线（如图四）F FF图三图四4、照相机的原理：u>2f倒立缩小实像物体到凸透镜的距离大于 2 倍焦距时，能成倒立缩小的实像。
14 照相机的结构： a. 胶片：感光显影后变为照相底片。
b. 调焦环：调节镜头到胶片的距离( 但上面数字表示景到镜头的距离)c. 光圈：控制镜头的进光量。
d.快门：控制曝光时间。
5 、幻灯机的原理：f<u<2f倒立放大实像物体到凸透镜的距离在焦距和 2 倍焦距之间时，成放大倒立的实像投影器与幻灯机的区别：投影器用两块大塑料螺纹透镜作聚光镜，并用一块平面镜把像反射到屏幕上。
6、放大镜的原理：u<f正立放大虚像物体到凸透镜的距离小于焦距时，成放大正立的虚像。
7、实像是实际光线会聚成的可以形成在光屏上，虚像不是光线形成的，不能形成在光屏上。
8、显微镜由两组凸透镜组成，物镜和目镜。
它的放大倍数比放大镜大许多。
物镜相当于幻灯机成倒立、放大的实像；目镜相当于一个放大镜成正立、放大的虚像9、显微镜由两组凸透镜组成，物镜和目镜。
物镜相当于照相机成倒立、缩小的实像；目镜相当于一个放大镜成正立、放大的虚像10、人眼看东西时，眼球好像一个照相机，成的是倒立、缩小的实像。
晶状体和角膜的共同作用相当于凸透镜。
11、近视：成像在视网膜前（如图五所示），所以要加凹透镜进行纠正（如图六）图五图六12、近视：在光线还没有会聚成一点就到达视网膜了（如图七所示），所以要加凸透镜进行纠正（如图八）图七图八光学补充知识点光的直线传播：条件（同一种均匀介质）、光速、光的直线传播现象（影子、日食等）1 条件（光射到两种介质的界面）、概念（一点、一面、二角、三线）．光的反射反射定律的内容及光路图、光路可逆性、反射分类镜面反射光漫反射的反平面镜：成像及成像原理、成像特点、应用射和条件（光从一种介质斜射入另一种介质）、折射规律及光折射路图、光路可逆性光的折射凸透镜：结构特征、有实焦点、对光线有会聚作用透镜凹透镜：结构特征、有虚焦点、对光线有发散作用凸透镜成像的应用 :照相机：原理；成倒立、缩小的实像，u>2f幻灯机：原理、成倒立、放大的实像，f<u<2f放大镜：原理、成放大、正立的虚像，u<f2、与光的反射、折射现象相联系的光学器件及应用：平面镜（穿衣镜）面镜凸镜（观后镜）光学器件球面镜凹镜（太阳灶）凸透镜（照相机，幻灯机，放大镜）透镜凹透镜（近视镜）3、关于实像与虚像的区别：物点发出的光线经反射或折射后能够会聚到一点，这一点就是物点的实像。
凸透镜成像-新课讲义
知识点二：凸透镜的成像规律-实验探究1、凸透镜成像相关概念①物距:物体到凸透镜光心的距离叫物距，用字母u表示;②像距:像到凸透镜光心的距离叫像距，用字母v表示；2、凸透镜成像规律实验【实验器材】:光具座、凸透镜、光屏、蜡烛、火柴等【实验步骤】:（1）按图组装实验装置，调整烛焰焰心、凸透镜光心和光屏中心到同一高度(注意：同一高度不是同一直线)。
（2）将凸透镜固定在光具座中间刻度处，把蜡烛放在较远处，使物距u>2f，调整光屏到凸透镜的距离，使烛焰在光屏上成清晰的像。
观察像的大小、正倒和位置。
记录物距u和像距v距离（3）改变物距u，使u=2f，调整光屏到凸透镜的距离，使烛焰在光屏上成清晰的像。
观察像的小、正倒和位置。
记录物距u和像距v。
（4）改变物距u，使f<u<2f，调整光屏到凸透镜的距离，使烛焰在光屏上成清晰的像。
观察像的大小、正倒和位置。
记录物距u和像距v。
（5）改变物距u，使u=f，调整光屏到凸透镜的距离，观察烛焰在光屏上是否成清晰的像.（6）改变物距u，使u<f，在光屏上不能得到蜡烛的像，此时成虚像，移去光屏，从光屏这侧向透镜里用眼睛观察蜡烛的像，观察虚像的大小和正倒，记录物距u和像距v【实验结论】【凸透镜成像规律实验考点】（1）移动光屏找不到像的可能原因①蜡烛焰心、凸透镜光心、光屏中心没有在②蜡烛位于成虚像;③蜡烛位于不成像;④像的位置超出光具座刻度范围；（2）凸透镜缺损或遮挡一部分:像仍然是，只是像的亮度（3）蜡烛燃烧变短，像会往移，应向调节蜡烛、向调节凸透镜或向调节光屏，使像成在光屏中央（4）物像位置互换：若透镜的位置不变，当物体与光屏位置互换，可根据新物距与焦距关系或光路可逆，判断其成像性质。
【例1】利用图中的实验装置探究“凸透镜成像的规律”(1)如图甲所示，将凸透镜正对太阳光，调整凸透镜与光屏的距离，在光屏上得到一个最小、最亮的光斑，该透镜的焦距是cm。
(2)开始实验时，先将蜡烛、凸透镜、光屏依次放在光具座上，点燃蜡烛，调整烛焰、透镜和光屏的中心大致在这样做的目的是；(3)如图乙所示，将蜡烛移至15cm刻度线处，移动光屏至像变清晰，光屏上能看到，，的实像，成像情况与此类似的是（选填“照相机”或“投影仪”)(4)当蜡烛移动到如图丙所示位置时，无论怎样移动光屏，都不能在光屏上得到烛焰的像，这是因为，则人眼在(选填“A”“B”或“C”)处能观察到蜡烛的像，像是图丁中的(选填“1”“2”“3”或“4”)(5)实验中，当小红用白纸遮掉凸透镜的下半部分时，光屏上成像的情况是A.只出现烛焰的上半部分的像B.只出现烛焰的下半部分的像C.成像情况不受任何影响D.仍然是完整的像，只是变暗些(6)随着蜡烛燃烧变短，光屏上的像不在光屏的正中间，为了便于观察，使像呈现在光屏中央，下列最合理的调整是A.只需将凸透镜向上移动一些B.只需将光屏向上移动一些C.只需将蜡烛向下移动一些D.以上三种方法均可【例2】小亮利用如图所示装置，做“探究凸透镜成像规律”的实验(1)在他开始实验时，应先将烛焰、透镜和光屏三者的中心调整到。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
凸透镜成像规律知识点归纳
1.测定凸透镜的焦距f并做好记录，方法：平行光聚焦法
器材：光具座、凸透镜、蜡烛、光屏
2.将实验器材按如图（书中72页图4-40）所示摆放
*实验时点燃蜡烛，使烛焰、凸透镜、光屏的中心大致在同一高度，目的是：使烛焰
的像成在光屏中央
（1）u=f是成实像和虚像，正立像和倒立像，像物同侧和异侧的分界点。
*倒立一定是实像，实像—物像异侧；正立一定是虚像，虚像—物像同侧。
（2）u=2f是想放大和缩小的分界点
（3）当像距大于物距时成放大的实像（或虚像），当像距小于物距时成倒立缩小的实像。
（4）成实像时（焦点外）
物距减小像距增大像变大
（增大）（减小）（变小）
物近像远像变大，物远像近像变小
（5）成虚像时（焦点内）
物距减小像距减小像变小
（增大）（增大）（变大）
物近像近像变小，物远像远像变大
*二倍焦距见大小，一倍焦距分虚实，倒实正虚
（6）垂直主光轴移动问题：
①凸透镜移动方向和像的移动方向相同——————像随透镜同向移动
②蜡烛移动方向和像的移动方向相反———————像随蜡烛反向移动
（7）凸透镜成像为实像时上下相反，左右也相反。
5.若在实验时，无论怎样移动光屏，在光屏都得不到像，可能的原因有：
①蜡烛在焦点以内成虚像；②烛焰在焦点上不成像；③烛焰、凸透镜、光屏的中心不在同一高度；④蜡烛到凸透镜的距离稍大于焦距，成像在很远的地方，光具座的光屏无法移到该位置；⑤可能凸透镜不在蜡烛与光屏中间。
6.粗测凸透镜焦距的方法：①使太阳光沿主光轴照射到凸透镜上，移动凸透镜另一侧的光屏，使光屏上出现最小的亮点，用刻度尺测出凸透镜中心到亮点之间的距离，即为该凸透镜的焦距。
②用一发光小灯泡，沿凸透镜主光轴移动，当透镜射出的光为平行光时，测出灯泡到凸透镜的距离即为凸透镜的焦距。
③利用凸透镜成像实验，移动光屏和蜡烛，直到光屏上出现倒立等大的实像为止，此时蜡烛到透镜的距离即为凸透镜的焦距的2倍。
7.凹透镜成正立、缩小的虚像。
