截水沟施工工艺(1)
坡顶截水沟施工方案
坡顶截水沟施工方案
在山区道路建设中,坡顶截水沟施工方案是一项至关重要的工作,有效防止山体滑坡和坡面侵蚀,确保道路安全与持久。
下面将介绍一种针对坡顶截水沟的施工方案。
施工准备
在进行坡顶截水沟施工之前,首先需要进行勘察设计,并准备好必要的施工机械和工具,包括挖掘机、铲车、钢锹、木方和水平仪等。
施工过程
步骤一:确定截水沟位置和尺寸
根据道路设计和地形情况,确定坡顶截水沟的位置和尺寸。
通常截水沟应开挖于坡顶,使其能有效截取雨水并排放至外部排水系统。
步骤二:开挖坡顶截水沟
利用挖掘机和铲车等机械设备,根据设计要求,在坡顶开挖截水沟。
确保沟道底部平整,两侧坡度一致,以便排水顺利。
步骤三:安装护坡结构
为了保护截水沟不被外力破坏,需要在沟道两侧安装护坡结构,一般采用混凝土或石方等材料,确保结构稳固耐用。
步骤四:设置排水出口
在截水沟的末端设置排水出口,确保积水能够及时排出,避免对道路和周围环境造成影响。
施工质量检查
施工完成后,需要进行质量检查,确保坡顶截水沟施工符合设计要求和标准。
检查内容包括沟道尺寸、平整度、护坡结构等。
施工注意事项
1.施工期间需严格遵守安全操作规程,确保施工人员安全。
2.施工过程中应注意环境保护,避免对周围生态环境造成破坏。
3.施工完工后,需及时清理施工现场,保持道路通畅和整洁。
坡顶截水沟的施工工艺影响着道路的安全与耐久,只有严格按照规范进行施工,才能确保截水沟的功能发挥。
希望以上坡顶截水沟施工方案能对相关工作提供一定的参考与借鉴。
隧道截水沟施工工艺方法
隧道截水沟施工工艺方法1.施工准备(1)隧道洞口开挖施工所需原材料已经储备,并经试验检测报监理验收合格。
原材料采用汽车运输,确保满足施工要求。
(2)机械、人员就位后进行隧道洞口开挖施工条件。
(3)场地平整及硬化,禁止原材料堆放在原地面。
2.施工工艺方法截水沟明挖施工总体施工原则,采取边开挖边砌筑,截水沟开挖前,先清除边仰坡上的浮土、危石,再进行截水沟开挖施工。
截水沟开挖应布设在边仰坡开挖线5m以外,洞顶截水沟(混凝土现浇)。
(1)测量放样检查坡度、坡面稳定性,用全站仪测量定出截水沟的桩,连接桩位用石灰粉划线,此线即为截水沟的开挖轮廓线。
(2)截水沟开挖1)在边仰坡开挖线以外5m开挖截水天沟。
2)截水沟开挖后,基底应夯实整平,如遇见裸露岩石时需将截水天沟的位置进行适当调整,调整后线型必须顺直且排水顺畅,基础尺寸必须满足设计要求。
3)砌筑施工时注意:“截水沟每10米设一道伸缩缝,缝用沥青筋填塞”截水沟断面形式见图。
(3)材料要求石料:1)砌体工程的石料应质地坚硬,不易风化,无裂纹,禁止采用风化石进行砌筑。
2)石料表面的污溃应予清除。
3)用于镶面的片石宜选用表面较平整,尺寸较大者,且边缘的厚度不得小于15cm4)不大于20cm~30cm外露面应稍加修凿。
砂浆:1)砌体工程所用砂浆的强度等级为M10,釆用机械拌合,现场应该摆放砂浆配合比的标识牌,禁止采用人工拌合。
2)配合比应严格按照实验室提供的配合比。
3)砂浆应充分的搅拌均匀。
(4)沟槽开挖挖掘机开挖,自卸汽车运土,开挖至距设计尺寸10cm时,改用人工挖掘,人工修整至设计尺寸,不能扰动沟底及坡面原土层,不允许超挖。
(5)基础砌筑1)基础釆用坐浆法施工,禁止在原地面进行码砌。
2)片石砌筑分段分层砌筑,每10m并设置一道沉降缝。
3)砌筑时注意外路面带细凿边缘是,细凿边缘的宽度应为3cm~5cm。
4)基底为石质时,应先将基底表面清洗、湿润再坐浆砌筑基。
5)砌块间应砂浆饱满,粘结牢固,不得直接贴靠或脱空。
隧道洞顶截水沟的施工工艺方法要点
隧道洞顶截水沟的施工工艺方法要点(1)施工放样测量工程师根据图纸设计,采用拉尺法进行截水沟线型测设,并结合实际地形和排水需要,标定沟槽开挖线,并对截水沟线型进行适当调整,以保证水沟线型的直顺。
(2)清理工作面在开挖沟槽之前,应沿截水沟走向清理周围浮石,以防止手风钻施工及浮石滑落,造成不必要的安全事故。
(3)沟槽开挖根据现场施工测量放线位置开挖沟槽,进行开挖土(石)方,控制好平面开挖尺寸及深度,避免沟槽超挖及欠挖。
①截水沟的开挖由上而下进行。
②截水沟开挖土(石)方沿倒渣沟弃下,弃渣时派专人警戒。
③截水沟出水口与倒渣沟、奔牛沟相连,以便于排水。
④当采用手风钻开挖沟槽时,每侧的工作边不应小于10cm,严格控制截水沟沟底高程,以保证水流通畅及防破坏基底和两邦。
⑤截水沟的平纵转角处需设置半径不小于5m的圆曲线。
⑥经监理检查工序后方可进行片石的砌筑。
(4)片石砌筑①浆砌片石必须使用经自检和监理抽检合格的片石。
片石要求外观各向尺寸不小于15cm,且最少有一个平整面的石块。
②座浆砌筑:所有石块应座于新拌和砂浆上。
砌第一层石块时,基底要坐浆。
石块大面向外,选择比较方正的石块,砌在各伸缩缝处或截水沟上沿,以保证截水沟线形。
根据石块自然形状交错放置,尽量使石块间缝隙最小,然后再将砂浆填在空隙中,再根据各缝隙形状和大小选择合适的小石块放入,用小锤轻击,使石块全部挤入缝隙中。
禁止先放小石块后灌浆的方法。
③砂浆拌和:严格按配合比计量,拌和现场必备台秤,砂子每车均应过秤,且必须用机械拌和,搅拌要均匀,砂浆从拌和到使用完毕不能超过2个小时。
砂浆必须放在料桶或铁板上,不允许直接倒在地上。
④片石在砌筑前,应浇水使片石湿润,在每班砌筑前,也应使下层砌体浇水湿润。
⑤不能在已砌好的砌体上改石料,或从高处往砌体上扔石块、砂浆等,以免扰动下层砌体。

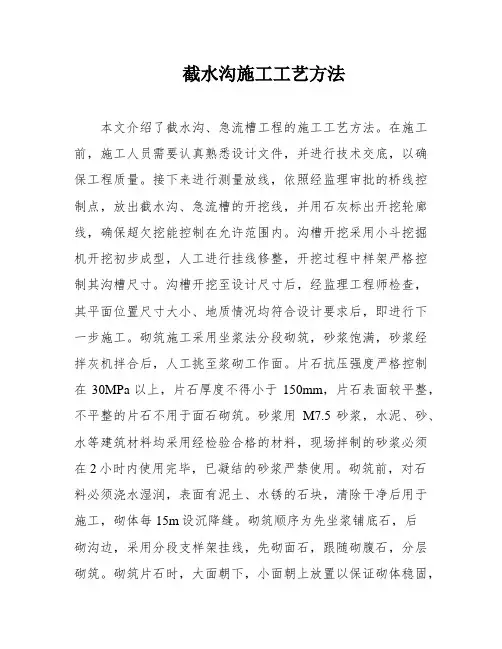

截水沟施工工艺方法
截水沟施工工艺方法
本文介绍了截水沟、急流槽工程的施工工艺方法。
在施工前,施工人员需要认真熟悉设计文件,并进行技术交底,以确保工程质量。
接下来进行测量放线,依照经监理审批的桥线控制点,放出截水沟、急流槽的开挖线,并用石灰标出开挖轮廊线,确保超欠挖能控制在允许范围内。
沟槽开挖采用小斗挖掘机开挖初步成型,人工进行挂线修整,开挖过程中样架严格控制其沟槽尺寸。
沟槽开挖至设计尺寸后,经监理工程师检查,其平面位置尺寸大小、地质情况均符合设计要求后,即进行下一步施工。
砌筑施工采用坐浆法分段砌筑,砂浆饱满,砂浆经拌灰机拌合后,人工挑至浆砌工作面。
片石抗压强度严格控制在30MPa以上,片石厚度不得小于150mm,片石表面较平整,不平整的片石不用于面石砌筑。
砂浆用M7.5砂浆,水泥、砂、水等建筑材料均采用经检验合格的材料,现场拌制的砂浆必须在2小时内使用完毕,已凝结的砂浆严禁使用。
砌筑前,对石料必须浇水湿润,表面有泥土、水锈的石块,清除干净后用于施工,砌体每15m设沉降缝。
砌筑顺序为先坐浆铺底石,后
砌沟边,采用分段支样架挂线,先砌面石,跟随砌腹石,分层砌筑。
砌筑片石时,大面朝下,小面朝上放置以保证砌体稳固,
石块之间砌缝控制在20mm,最大不超过40mm,砌块之间用砂浆填塞饱满,避免形成瞎缝,用小石头填塞时,应用砂浆包裹石块固围,石块砌缝应互相错开,以免形成通缝。
砌筑沟底时,纵坡大于1:4的沟底。
勾缝采用凹缝,勾缝应嵌于砌缝内20mm深,缝槽深度不足时,必须凿够深度后再勾缝。
沟顶砌体应平顺,线条流畅,采用M10号砂浆抹面厚度2~4cm。

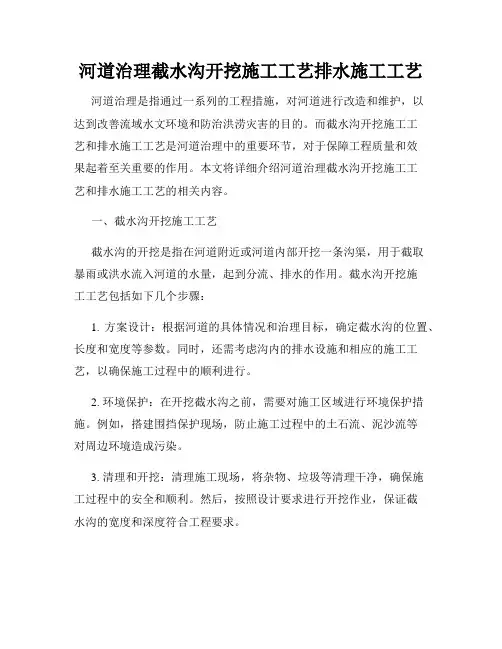

河道治理截水沟开挖施工工艺排水施工工艺
河道治理截水沟开挖施工工艺排水施工工艺河道治理是指通过一系列的工程措施,对河道进行改造和维护,以达到改善流域水文环境和防治洪涝灾害的目的。
而截水沟开挖施工工艺和排水施工工艺是河道治理中的重要环节,对于保障工程质量和效果起着至关重要的作用。
本文将详细介绍河道治理截水沟开挖施工工艺和排水施工工艺的相关内容。
一、截水沟开挖施工工艺截水沟的开挖是指在河道附近或河道内部开挖一条沟渠,用于截取暴雨或洪水流入河道的水量,起到分流、排水的作用。
截水沟开挖施工工艺包括如下几个步骤:1. 方案设计:根据河道的具体情况和治理目标,确定截水沟的位置、长度和宽度等参数。
同时,还需考虑沟内的排水设施和相应的施工工艺,以确保施工过程中的顺利进行。
2. 环境保护:在开挖截水沟之前,需要对施工区域进行环境保护措施。
例如,搭建围挡保护现场,防止施工过程中的土石流、泥沙流等对周边环境造成污染。
3. 清理和开挖:清理施工现场,将杂物、垃圾等清理干净,确保施工过程中的安全和顺利。
然后,按照设计要求进行开挖作业,保证截水沟的宽度和深度符合工程要求。
4. 支护结构:在开挖过程中,需要对截水沟的边坡进行支护,以防止因土体松动或坍塌而对施工造成影响。
支护结构可以采用喷锚网片、护坡等方式进行施工。
5. 沟底排水:开挖完成后,为了保证截水沟的排水效果,需要进行沟底排水的施工。
可以通过安装管道或排水设备,将截水沟内的水迅速引导至其他区域。
二、排水施工工艺排水施工工艺是指在河道治理过程中,针对河道水文环境和地质条件,采取一系列的工艺措施,以改善河道的排水能力和排水效果,从而减少洪涝灾害的发生。
排水施工工艺主要包括以下几个方面:1. 建立排水系统:根据河道的地势和流域特征,确定排水系统的布置。
该系统包括主排水沟、副排水沟、溢洪道、拦河坝等排水设施。
通过合理布置排水设施,提高河道的排水能力和水位调节能力。
2. 河道清淤:清淤是指对河道内的淤泥、杂草等进行清除和清理。
截水沟施工方案
一、工程概况湖北省宜昌至巴东(鄂渝界)公路是《国家高速公路网规划》中上海至成都高速公路湖北省西段,该项目东接江汉平原,南邻长江,西与重庆市接壤,北连神农架林区及襄樊市等地,行政区划属宜昌市夷陵区、秭归县、兴山县及恩施的巴东县。
起点在鸦鹊岭镇凤凰观村与荆宜高速公路相接,终点在鄂渝交界处的巴东县火烧庵接重庆巫奉高速公路,全长173.430km。
我单位负责承建YBE21合同段,合同左线里程为:ZK122+860-ZK130+458,共7598米,右线里程为:YK122+830-YK130+369,共7549.449米;主要工程为石门垭隧道出口端(右线:共3611米,左线:共3627米,2号斜井724.7米)、咸池沟大桥(右线:共104米,左线:共128.04米)、郑家垭隧道(右线:共3825.499米,左线:共3836米)及少量路基工程。
本合同段位于鄂西山区,地处秦岭山脉山麓,地势复杂,地形起伏变化大,沿线地势总体自东南向西北渐高,大地地貌单位为鄂西构造剥蚀侵蚀低中山区,树木丛生,植被发育。
本合同段内主要河流为咸池沟、凉台河,地下水主要为第四系孔隙水、基岩裂隙水、碳酸盐岩岩溶水三大类。
本合同段大地构造位置属秭归向斜盆地构造区。
主要由侏罗系层状硬砂岩-半坚硬砂质泥岩加软质泥页岩构成。
受向斜构造以及层状岩性差异风化剥蚀控制,本区山岭走向、坡面形态复杂多变。
不良地质主现象较发育,存在滑坡、不稳定斜坡、崩塌岩堆、危岩体、软弱岩层等多种不良地质现象,规模大小不一、分布较广。
其中软弱夹层是本路段的突出不良地质问题。
二、截水沟施工技术方案2.1、施工放线截水沟施工前,先进行测量放线,放出隧道中线和开挖边界线。
隧洞洞外采用三角网测量,每个洞口至少设置三个平面控制点,三个点应设在互相通视,交通方便,地基稳定且能长期保存的地方。
高程控制采用水准测量进行,每个洞口应布设两个高精度水准点,两个水准点以安置一次水准仪即可联测为准;中线放出后按10m为中桩间距单位打设中线桩;开挖边线桩用等高线法测出,按5m为中桩间距单位打设开挖边界桩;中桩及开挖边界桩要经过项目部测量队复核测量认可后方可使用;截水沟施工前,要对其修砌位置进行放线,放线内容为距边仰坡刷坡位置5m外的适当位置确定截水沟大致走向、里程及是否需要爆破以及爆破深度。
截水沟施工技术方案
目录二、施工管理组织机构框图 (2)三、主要工程数量 (3)四.截水沟施工总体部署 (3)1、截水沟施工方案 (3)2、施工总进度计划安排 (3)3、主要人员、机械设备用量配置 (4)五.截水沟的主要施工方法 (5)1、工艺流程图 (5)2、工程测量 (5)3、截水沟开挖 (6)4、截水沟砌筑 (6)5、浆砌排水沟实测项目 (7)六、保证工程质量的技术组织措施 (8)七、雨季的施工安排 (9)八.安全保证措施 (10)1、安全组织措施 (10)2、安全技术措施 (11)九. 文明施工措施 (12)十. 环境保护措施 (13)十一、附件资料 (13)一、工程概况马头塘隧道右洞截水沟分进口、出口两部分。
进口三水端左、右线截水沟连成一体共长124m,其中右线截水沟处外接洞外排水沟74m,出口怀集端右洞截水沟自成一体,长170m。
二、施工管理组织机构框图(钮小祥)注:隧道工程师为——刘光才三、主要工程数量隧道截水沟主要工程数量为截水沟土方开挖及浆砌片石砌筑。
右洞进口三水端截水沟与左线部分共计开挖硬土298m3。
浆砌片石砌筑方量为163m3(其中右洞右侧排水沟长以50m 计)。
截水沟开挖尺寸90×120cm,过流面断面净空尺寸为60×60cm,浆砌片石厚度30cm,右线右侧为梯形排水沟,基槽底宽187cm,过流面断面净空尺寸底宽150cm,顶宽250cm,净高100cm,砌体厚度30cm。
右洞出口怀集端截水沟开挖261.8m3。
浆砌片石砌筑方量为153m3。
截水沟开挖尺寸(宽×高)140×110cm,浆砌砌筑后结构过流面净空断面尺寸为80×80cm,结构厚度30cm。
四.截水沟施工总体部署1、截水沟施工方案根据测量放样定出刷坡线,后退不少于5m做截水沟,截水沟开挖主要以下几点:1.1、结构线形美观,适应地形要求,顺畅排水。
1.2、浆砌片石截水沟施工,砂浆均匀,勾缝饱满密实。
隧道截水沟施工工艺及施工方法要点
隧道截水沟施工工艺及施工方法要点截水沟明挖施工总体施工原则,采取边开挖边砌筑,截水沟开挖前,先清除边仰坡上的浮土、危石,再进行截水沟开挖施工。
截水沟开挖应布设在边仰坡开挖线5m以外,洞顶截水沟(混凝土现浇)。
1.施工准备(1)隧道洞口开挖施工所需原材料已经储备,并经试验检测报监理验收合格。
原材料采用汽车运输,确保满足施工要求。
(2)机械、人员就位后进行隧道洞口开挖施工条件。
(3)场地平整及硬化,禁止原材料堆放在原地面。
2.施工工艺截水沟施工流程图3.施工方法(1)测量放样检查坡度、坡面稳定性,用全站仪测量定出截水沟的桩,连接桩位用石灰粉划线,此线即为截水沟的开挖轮廓线。
(2)截水沟开挖在边仰坡开挖线以外5m开挖截水天沟。
截水沟开挖后,基底应夯实整平,如遇见裸露岩石时需将截水天沟的位置进行适当调整,调整后线型必须顺直且排水顺畅,基础尺寸必须满足设计要求。
砌筑施工时注意:“截水沟每10米设一道伸缩缝,缝用沥青筋填塞”。
(3)材料要求石料:砌体工程的石料应质地坚硬,不易风化,无裂纹,禁止采用风化石进行砌筑。
石料表面的污溃应予清除。
用于镶面的片石宜选用表面较平整,尺寸较大者,且边缘的厚度不得小于15cm。
不大于20cm~30cm外露面应稍加修凿。
砂浆:砌体工程所用砂浆的强度等级为M10,釆用机械拌合,现场应该摆放砂浆配合比的标识牌,禁止采用人工拌合。
配合比应严格按照实验室提供的配合比。
砂浆应充分的搅拌均匀。
(4)沟槽开挖挖掘机开挖,自卸汽车运土,开挖至距设计尺寸10cm时,改用人工挖掘,人工修整至设计尺寸,不能扰动沟底及坡面原土层,不允许超挖。
(5)基础砌筑基础釆用坐浆法施工,禁止在原地面进行码砌。
片石砌筑分段分层砌筑,每10m并设置一道沉降缝。
砌筑时注意外路面带细凿边缘是,细凿边缘的宽度应为3cm~5cm。
基底为石质时,应先将基底表面清洗、湿润再坐浆砌筑基。
砌块间应砂浆饱满,粘结牢固,不得直接贴靠或脱空。
浆砌排水沟截水沟、急流槽施工技术方案1
浆砌排水沟、截水沟施工技术方案排工程施主要有排水沟、边沟、平台截水沟、堑顶截水沟、急流槽组成。
均采用M7.5浆砌片石砌筑、浆砌片石按设计图进行分段挤浆法施工,施工要求及砌筑工艺同挡土墙。
一、排水沟施工工艺:1、施工放样:排水沟工程分段施工,分段放样,根据路基中线及护坡道高程放出两侧坡角线,再根据边沟流水高程坡比及护坡道宽度,放出排水沟中线及边线,线位设好以后请监理检测,符合要求后再进行下道工序。
2、施工方法:〔1〕、沟槽开挖:护坡道碾压以后,放好边沟沟底沟沿边线,并用白灰在地上画出,利用人工配合挖掘机械开挖,自卸汽车运输,开挖至距设计尺寸时,改以人工挖掘。
人工修整至设计尺寸〔见路基横断面图中的边沟设计标高〕,不能扰动沟底及坡面原土层,不允许超挖。
开挖清理完毕后,然后请监理检验。
〔2〕、砂砾垫层:按图纸或监理工程师的要求,在清理的基底上铺筑符合要求的砂砾垫层,设计砂砾垫层厚10cm.施工中应防止砂砾受到污染。
〔3〕、片石砌筑:沟槽检验合格后,先用木桩每10米一处钉好砌石位置,挂好横断面线及纵断面线,即可按线砌筑,砌筑工艺要严格执行技术标准及招标文件的施工技术要求。
〔4〕、材料要求:①、石料选用厚度不小于15cm具有一定长度和宽度的片状石料,石料质地强韧、密实,无风化剥落、裂纹和结构缺陷,片石强度应大于30MPa,外表清洁无污染。
②、砂浆使用强制式拌和机现场拌和,材料使用中〔粗〕砂,且为河砂,过筛后机拌3~5min后使用。
砂浆随拌随用,保持适宜稠度;在拌和3~5h使用完毕;存贮过程中发生离析、泌水砂浆,砌筑前重新拌和;已凝结的砂浆不得使用。
③、施工现场不堆放不合格材料,废弃的材料及时清理出场。
〔5〕、沟体片石砌筑:排水沟采用挤浆法分层砌筑,砌筑厚度30cm,分层与分层间的砌筑砌缝应大致找平,各工作层应相互错开,不得贯穿。
较大的片石使用于下层且大面朝下,安砌时选取形状及尺寸较为合适的片石,尖锐突出部分敲除,竖缝较宽时,在砂浆中塞以小石块,砌缝宽度不大于2cm,砌筑过程中要注意选用较大、较平整的石块为外露面和坡顶、边口,石块使用时应洒水湿润,假设外表有泥土、水锈先冲洗干净,尤其下层砌及角隅石不能偏小,砂浆要饱满,石缝以砂浆和小碎石充填,片石不能竖立使用,石料挤浆要符合要求,不能紧贴无砂浆,宽度要一致,不能有假缝,当分几段同时砌筑时,相邻高差不大于1.2m,各段水平砌缝一致。
截水沟施工方案及工艺方法
截水沟施工方案及工艺方法一、施工方案:1.前期准备:(1)确定截水沟的位置和宽度;(2)清理施工区域的杂物和障碍物;(3)准备所需的施工材料和设备。
2.施工工艺:(1)根据设计要求,在施工区域标示出截水沟的轮廓;(2)开挖沟槽:使用挖掘机或人工开挖方法,将沟槽的宽度和深度控制在设计要求的范围内;(3)将开挖好的土方清理干净,并处理好挖掘机开挖留下的坡面;(4)打好沟槽的地面坡度,确保水能够顺利流入截水沟;(5)在沟底加铺石子,以便排水。
3.消纳措施:(1)将开挖出的土方和杂物清理好,分类堆放;(2)如果土方可以回填,则将土方储存起来,等待后期回填;(3)若土方无法回填,则应根据环保要求将其运送至指定场所进行合理处置。
4.完工验收:(1)检查截水沟是否按照设计要求施工;(2)检查沟底是否平整,坡度是否合理;(3)检查附近区域是否没有堆放任何杂物;(4)检查施工现场是否干净整洁。
二、工艺方法:1.挖沟槽:(1)使用挖掘机进行开挖:根据设计要求,使用挖掘机开挖出截水沟的轨迹,控制好沟槽的宽度和深度;(2)人工开挖:如果施工区域有限,无法使用挖掘机进行开挖,可以使用手工工具进行开挖。
2.处理土方:(1)回填土方:将挖掘出的土方清理干净,分类储存,在后期施工中,根据需要进行回填;(2)处理土方:如果土方无法回填,应根据环保要求,将其运输至指定场所进行处理。
3.打坡:(1)对于截水沟的沟底,必须要达到一定的坡度,以保证水能够顺利流入沟槽;(2)使用工具对沟底进行打坡,使其达到设计要求的坡度。
4.加铺石子:(1)在沟底铺设一层石子,以增加排水能力,并且保证沟底的平整;(2)石子应根据设计要求的尺寸进行选用,以保证石子的排水性能。
5.消纳措施:(1)将挖掘出的土方和杂物进行分类储存,等待后续处理;(2)如果土方可以回填,则储存土方,在后续施工中进行回填;(3)若土方无法回填,则必须按照环保要求将其运送至指定场所进行处理。
隧道截水沟施工
技术交底书
单位:中铁十四局集团有限公司川口至大河家公路CD-SG13项目部
主送单位隧道施工队交底内容截水沟施工
工程名称截水沟施工交底日期2014年5月20日
截水沟施工技术交底
截水沟应在洞口开挖前施作完成,洞口截水沟设于边仰坡口外5m左右,洞顶截水沟采用M7.5浆砌片石砌筑,截水沟的沟邦及沟底厚度均为30cm,水沟内底宽和高均为60cm。
截水沟断面图
一、施工工艺流程
测量放样→基础开挖→检查基坑→砌筑M10浆砌片石→养护→清场。
1、测量放线
根据设计图纸准确在边仰坡开挖线外5m外测量选定一道截水天沟开挖施工线,截水沟施工线结合地形和地质条件沿等高线布置,可将拦截的水顺畅地排向自然沟谷或水道,所选截水沟的位置、标高、形式、尺寸和纵坡必须符合图纸。
2、基础开挖。
截水沟施工方案[1]
截水沟施工方案概述在工程建设中,截水沟是一项重要的施工工程。
截水沟的设置可以有效防止土地滑坡、地面涝灾等问题,保障工程的稳定运行。
本文将介绍截水沟的设计、施工方案及相关注意事项。
设计要点1. 位置选取选择截水沟的位置应考虑地形、地质条件,以及工程周围的水文情况。
截水沟应位于易发滑坡或涝灾地段的下方,以确保灾害发生时,截水沟能有效收纳水流和土石流,并减轻地质灾害的危害程度。
2. 斜坡度截水沟的斜坡度应根据地形和土层条件进行合理设计。
通常来说,截水沟的斜坡度在1:1.5至1:2之间较为适宜,斜坡度过大容易造成截水沟坍塌,影响其使用效果。
3. 水流量计算在设计截水沟时,需要考虑该地区的降雨情况,合理计算水流量,并根据水流量确定截水沟的尺寸。
保证截水沟在暴雨天气下能有效排水,减少地质灾害的发生。
施工方案1. 土方开挖根据设计要求,在截水沟的位置进行土方开挖,开挖深度和宽度应符合设计规定,且开挖过程中应注意土方的坡度,防止坡面坍塌导致安全事故。
2. 坡度处理对截水沟的坡度进行处理,确保坡度符合设计要求,坡面平整,松土坡或石子坡处理应均匀、牢固。
3. 防渗处理在截水沟的底部和坡面进行防渗处理,选用合适的防渗材料确保截水沟的防渗效果,防止地下水渗漏。
4. 边沟和截水坝建设根据设计要求,对截水沟的两侧进行边沟和截水坝的建设,加强截水沟的稳定性,防止坍塌和水流外溢。
5. 固结草袋加固对截水沟进行固结草袋加固,提高截水沟的抗冲刷能力,延长使用寿命。
注意事项1.施工过程中要对周边环境和交通进行合理管理,确保施工安全。
2.施工时要使用符合规范要求的施工材料和设备,保证工程质量。
3.施工完毕后要及时清理现场,确保周边环境整洁。
总之,截水沟的施工是一项复杂而重要的工程。
只有严格按照设计要求和施工规范进行施工,才能确保截水沟的稳定性和使用效果,为工程的顺利进行提供保障。
砌筑截水沟施工工艺流程
砌筑截水沟施工工艺流程一、准备工作1. 方案设计: 在施工前,需要根据工程的具体要求和设计图纸,制定具体的施工方案,包括工程量的计算、施工材料的准备、人员的组织计划等。
2. 材料准备: 砌筑截水沟所需的材料包括水泥、砂子、碎石等。
在施工前需要按照设计要求计算材料的用量,并做好准备工作。
3. 设备准备: 施工需要使用的设备包括搅拌机、铲子、平头镐等,需要提前准备好,并做好检查和维护工作。
4. 现场布置: 在施工前需要对施工现场进行布置,确保施工区域的清洁整洁,并且做好安全防护工作。
二、施工步骤1. 开挖基底: 首先需要在设计图纸指定的位置进行开挖,开挖的深度和宽度需要根据设计要求确定。
2. 铺垫底床: 在开挖好的基底上铺设垫底材料,以保证截水沟的平整和稳固。
3. 砌筑截水沟墙体: 使用预先准备好的水泥、砂子、碎石等材料,按照设计图纸上的要求进行砌筑截水沟的墙体。
4. 完成顶部: 砌筑完截水沟的墙体后,需要进行顶部的处理,包括封顶或者覆盖等,以保证截水沟的使用效果。
5. 清理现场: 在完成砌筑工作后,需要对施工现场进行清理,清除多余的材料和工具,确保现场的整洁。
6. 完工验收: 最后需要对完成的截水沟进行验收,确保施工质量符合设计要求和安全标准。
三、施工注意事项1. 施工前需要对现场进行勘察,了解地形地势和周围环境情况,确保施工的顺利进行。
2. 施工过程中要保持施工现场的整洁,定期清理材料和垃圾,确保施工安全。
3. 施工过程中需要严格按照设计图纸和施工方案操作,确保施工质量符合要求。
4. 施工中需要做好安全措施,使用好防护设备,确保施工人员的安全。
5. 施工完成后需要进行验收,确保施工质量达标,进行清理整理,保持施工现场整洁。
总结:砌筑截水沟是一项常见的建筑工程,通过严格遵循施工工艺流程和注意事项,可以确保施工质量和施工效果符合设计要求,避免不必要的事故和安全隐患。
在施工中要重视细节,做好安全防护,做到严谨规范,确保施工工程的顺利进行。
山体截水沟施工方案
山体截水沟施工方案
1)、施工放样
根据设计位置,用全站仪放出截水沟中线及边线,线位设好以后请监理检测,符合要求后再进行下道工序。
2)、沟槽开挖
放好边沟沟底沟沿边线,并用白灰在地上画出,利用人工配合挖掘机械开挖,开挖至距沟底设计尺寸10~15cm时,改以人工挖掘。
人工修整至设计尺寸,不能扰动沟底及坡面原土层,不允许超挖。
3)、模板安装
截水沟模板采用木模,根据设计尺寸挂线先安装沟体侧壁模板。
模板安装稳固。
4)、浇注沟壁混凝土
混凝土用搅拌机拌和,人工挑至现场入模,用插入式振捣器密实。
5)、沟底混凝土浇注
沟壁混凝土达到5MPa后,将沟底清理干净,在沟壁上用墨线弹出沟底顶面线,人工浇注混凝土。
6)、急流槽
急流槽采用M7.5浆砌片石,安装沟体断面模型架,在模型架上挂好横断面线及纵断面线,即可按线砌筑。
砌体采用座浆法分层砌筑,分层与分层间的砌筑砌缝应大致找平,各工作层应相互错开,不得贯通。
较大的片石使用于下层且大面朝下,砌筑时选取形状及尺寸较为合适的片石,尖锐突出部分凿除,竖缝较宽时,在砂浆中塞以小石块,
砌缝宽度不大于2cm。
7)、消力池
急流槽底部2m范围内,在沟底浇注C25混凝土消力坎。
8)、养生
洒水养护,养护时间不少于7d。
9)、土体回填
混凝土强度达到设计强度的85%以上时,在沟体两侧对称回填土,并用人工夯实。
截水沟喷射混凝土施工工艺流程
截水沟喷射混凝土施工工艺流程截水沟喷射混凝土施工可是个挺有趣的事儿呢!一、施工前的准备工作。
这施工前啊,就像要打仗之前的准备粮草一样重要。
材料方面,混凝土得好好准备,要确保它的配合比是合适的,就像做菜要把调料比例弄对一样。
水泥、沙子、石子,都得按照规定的比例来混合,不然这混凝土到时候喷出来效果可不好。
还有外加剂,这就像是给混凝土加了点魔法小料,让它性能更好。
喷射机也得检查得仔仔细细的。
这就好比检查自己的爱车一样,各个部件都要完好无损。
看看管道有没有堵塞的地方,喷头是不是能正常工作,压力系统是不是稳定。
要是喷射机有问题,到时候喷射的时候就会状况百出。
场地也要清理干净呀。
那些杂物、垃圾啥的,就像家里大扫除要把脏东西都清走一样。
要是场地上乱七八糟的,会影响施工的效率和质量的。
而且周围的环境也要看看,有没有可能影响到施工的因素,比如说风太大了,可能就不太适合喷射,得找个合适的时机。
二、坡面处理。
坡面就像我们要在上面画画的画布一样。
如果坡面不平整,那喷出来的混凝土就会坑坑洼洼的,不好看也不牢固。
所以要用工具把坡面修整得平平整整的。
那些松动的石头和土块得全部清理掉,可不能让它们留在坡面上捣乱。
如果坡面有比较大的缝隙或者孔洞,还得把它们填起来呢。
这就像是给坡面上的小伤口做个修补。
可以用一些合适的材料把这些地方填好,保证坡面是一个完整的状态,这样混凝土喷上去才能牢牢地附着在上面。
三、喷射混凝土的操作。
开始喷射的时候,那可就像一场表演开始啦。
操作喷射机的师傅得有一手好技术。
要控制好喷射的角度,一般来说,喷头要垂直于坡面,这样混凝土才能均匀地喷上去。
要是角度不对,混凝土可能就会一边厚一边薄,就像给蛋糕抹奶油抹得不均匀一样。
喷射的距离也很关键呢。
不能离坡面太远,也不能太近。
太远了,混凝土到坡面的时候就没什么力气了,喷不牢固;太近了,又可能会把喷头堵住。
就像投篮一样,得找好那个合适的距离才能投得准。
喷射的时候还要一层一层地来。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
7.工作面上的石料必须放稳,防止滑动滚落伤人。
8.在工作前,应先检查工具、通行道路、操作平台是否安全,不允许迁就使用。
9.搅拌机工作时,严禁将铁揪伸入机器内扒灰,需修理时,必须拉开电闸,停机后方可进行,并派专人站防护。工作完后,需把电闸拉下,把电门箱锁好。
B)在片石砌筑前,必须盘角、挂线,保证浆砌片石接缝规范,避免假缝,通缝现象出现,确保砌筑坡度规范。
C)砌体采用挤浆法分层、分段砌筑:根据现场施工方便分段施工,片石砌缝应互相错开,砌缝砂浆应饱满。
D)砌筑必须严格按照技术规范和标准进行,先砌沟身底部,再砌沟身两侧,底部与沟身两侧的搭接必须符合砌体结构要求。
二、施工准备
1. 施工班组根据本技术交底的内容及要求,合理配备人力资源,确保满足施工要求。
2.根据施工现场的具体情况,挖好纵向、横向、工棚及堆料场四周的排水沟,作到大雨后无阻塞、漫流、工棚材料完好,道路畅通。
3. 截水沟施工所需材料应提前准备,并保证进场材料满足质量要求,以免因材料问题影响工程质量及进度。
E)选用较大的石块作为砌筑面石,片石的砌筑应符合下列规定: 石料间的砌缝应互相交错,咬搭,砂浆密实,石料不得采用无砂浆直接砌筑,也不得先干填石料,而后再铺灌砂浆;较宽的砌缝可用小石块挤填,挤浆时可用小锤调打石料,将砌缝挤紧,不得留有孔隙。
F)砌块砌缝的宽度不超过4cm,砌体表面与三块相邻石相切的内切圆直径不大于7cm,两层间的错缝不小于8cm。
3.截水沟基槽开挖截面尺寸见附图,开挖后基底务必清理干净,确保基底无松土、淤泥、杂质。
4.开挖完成后,把沟内的虚渣清理干净,没有其他杂物,并对沟底松软的部分进行夯实。
5. 浆砌片石施工
A)截水沟浆砌片石采用M7.5砂浆砌筑,砌筑过程必须严格执行《砌体工程施工规范》的要求,质量必须满足《砌体工程施工质量验收标准》。
10.在搅拌机附近,操作人员必须把衣服袖口裤脚扎好,以免被机器卷入绞伤。
11.机具使用完成后及时清理干净并做好保养工作,在规定位置摆放整齐,各工序必须做到工完、料尽、场地清,机械摆放整齐,垃圾杂物集中整理堆放,及时处理。
交底负责人
日期
接受交底
人员签名
日期:
备注
D)片石要求不带泥,片石厚度不小于20cm,大面面积不小于30cm2,片石强度不得小于30MP,选用质地坚硬、不易风化、无裂纹石料。
E)截水沟沟身两侧勾缝采用凹缝,勾缝宽度要求一致,外观要求整齐圆顺、美观。
7.截水沟砌筑完成后必须及时浇水,保持表面湿润,常温下养护期不得少于7天;砂浆未达到设计强度前,不得受到碰撞震动,以免影响砂浆凝结。
五、安全、环保措施
1.按照广西“四化”建设要求及“清洁工程进项目”活动要求,认真组织落实,实施文明清洁工程。
2.施工现场应设置齐全安全及警示标志,并不得擅自移拆。
3.上班人员必须按规定配戴安全帽、安全带等防护用品。严禁酒后上班,严禁赤脚或穿拖鞋上班。
4.工作面上的石料必须放稳,防止滑动滚落伤人
5.工地用电,须严格遵守工地临时用电安全规定。
四、注意事项
1.截水沟砌筑用片石必须选用质地坚硬、不易风化、无裂纹石料,表面的污渍施工时予以清除。
2.片石的形状不受限制,但其中部厚度不应小于15cm,用作镶面的片石选用表面较平整,尺寸较大者,且边缘厚度不得小于15cm,备料按大、中、小尺寸搭配进行。
3.砌体工程所用砂浆的强度等级应符合设计要求,该截水沟M10水泥砂浆。
4.施工所需机具应提前准备及保养,确保施工需要。
5.施工方案及开工报告已上报。
三、施工方法
1.工艺流程:施工准备→测量放线→截水沟开挖、基底清理→基底夯实→盘角、挂线、砌筑→砂浆勾缝抹面→成品养护。
2.测量组根据施工设计图设计位置、设计规范、技术交底结合现场地形放出截水沟的砌筑位置、长度和开挖轮廓线。
6.砂浆勾缝、抹面
A)边墙砌缝在勾缝前应先清除砌体表面虚碴、浮浆等杂质以及砌筑缝间的舌头浆,然后以清水冲洗其表面。
B)截水沟两侧边墙顶面和水沟底面采用M10砂浆抹面,抹面厚度不小于2cm。
C)截水沟边墙顶面以及水沟底面必须及时浇水,保持表面湿润,常温下养护期不得少于7天;砂浆未达到设计强度前,不得受到碰撞震动,以免妨碍砂浆凝结
4.砂浆的配合比必须通过试验确定,砂浆中所用水泥、细骨料、掺合料、水等原材料须进行进场检验合格。
5.砂浆随伴随用,当在运输或贮存过程中发生离析、泌水现象时,砌筑前应重新进行拌和,已凝结的砂浆,不得使用。
6.拌和后的砂浆应于开始凝结前全部用完,因此,拌和时应根据砌筑需要量决定砂浆每次拌和量,宜少拌快用,杜绝将已凝结的砂浆重拌和后使用。
施工技术交底记录表
工程名称
截水沟施工
交
底
内
容
交
底
内
容
交
底
内
容
交
底
内Байду номын сангаас
容
截水沟施工技术交底
一、工程概况
柳武高速公路工程NO.1合同段K26+000~K27+000,马坪互通段截水沟合计706m。本公里主要有三段截水沟施工:K26+780~K26+900浆砌片石截水沟左幅长度为152m;AK0+100~AK0+435浆砌片石截水沟右幅长度为465m;EK0+072~EK0+150浆砌片石截水沟右幅长度为89m。
