1_城市轨道交通线路分类概述

城市轨道交通地下线路位于道路范围之外，可以缩短线路长度、减 少拆迁、降低工程造价。但必须具备如下条件。
• ①沿线区域地质条件好，基岩埋深很浅，隧道可以用矿山法在建筑物 下方施工。
•②沿线区域为城市非建成区或广场、公园、绿地(耕地)等。 •③沿线区域为老的街坊改造区，可以与城市轨道交通同步规划设计，并 能按合理施工顺序进行施工。
在城市道路上设地面线，一般有两种位 置，一种是位于道路中心带上，另一种是 位于快车道一侧，如图所示。
地面线设置示意图
⒊高架线路
高架线路是城市轨道交通中一种重要的线路敷设方式， 既保持了专用道的形式，又占地较少，对城市交通干扰也 较小。高架区段中的高架桥是永久性的城市建筑，结构寿 命要求为100年。高架线在城市中穿越时一般沿道路设置， 一般应结合规划道路的横断面考虑，设于道路中心或快慢 车行道分隔带上，如图所示。
2.辅助线
辅助线是指为列车进行折返、 停放、检查、转线及出入段作 业所设置的线路。辅助线包括 车辆段出入线、停车场出入线、 车站配线(存车线、渡线、折返 线)及两线路之间的联络线。辅 助线是城市轨道交通系统的重 要组成部分，直接关系到系统 运营组织的效率。例如，列车 在正线上运行时，倘若突然出 现故障，而上下行线路没有岔 道时，列车既不能改变方向， 也不能超越，便有可能造成全 线瘫痪。为了运营时段意外事 故发生后能迅速进行抢修，每 相隔2—3个车站应选择一处设 置渡线和临时停车线等辅助线， 用于特殊情况下应急使用。
任务一 城市轨道交通线路
第一节 城市轨道交通线路
城市轨道交通线路是城市轨道列车运行 的道路设施，是城市轨道交通系统的基本 组成部分。线路的设计必须满足行车安全、 线路平顺与养护方便等要求，并保证一定 的舒适度及符合有关设计规范的要求。
第一节 城市轨道交通线路
• 城市轨道交通线路特点
• 1.城市轨道交通线路一经建成，无论其是在地下、地面还是在地面以 上，位置的改变都十分困难，建成后的改建会引起周围建筑、道路等 很大的拆迁工程，并破坏多年来逐渐形成的环境协调。因此，线路设 计要作长期的考虑。
根据线路与城市道路的关系，城市轨道交通 地下线路的平面位置主要有线路位于道路规划红 线范围内和线路位于道路规划红线范围外两种情 况。道路红线是指道路用地的边界线。下图中A、 B、C分别代表城市轨道交通地下线路的几种位置。
地下线路
A位：城市轨道交通线路位于道路中心，对两侧建筑物影响小， 地下管网拆迁较少，有利于减少曲线数量，线路裁弯取直，并能 适应较窄的道路红线宽度。但若采用明挖法施工便破坏了现有道 路路面，对城市交通干扰大，不如B位。 B位：线路位于规划的慢车道和人行道下方，施工时能减少对城 市交通的干扰和对机动车道路面的破坏，但它靠建筑物较近，市 政管线较多且线路不易顺直，需结合站位的设置统一考虑。
• 2.城市轨道交通线路一般为双线，通常每条线路设有一个车辆段和一 个停车场。线路车站没有经常性的调车作业，为节省用地，一般车站 不设到发线，车辆集中停放在车辆段或停车场。
• 3.市内客运的运距短，且全面地分布在整个城市区域内，为保证线路 的客流吸引力，通常站距设置为l~2km，因此，站点设置密，停车频 繁。
折返线形式很多，根据不同的折返方法可分为：
①环形折返线（俗称灯泡线）：将端点折返作业转化为沿一 个环形单线区段运行的作业。一般适用于线路较短、线路 延伸可能性较小且该端点站又往往在地面的情况。
②尽端折返线：可分为单线折返、双线折返与多线折返等不 同布置方法。利用尽端折返，弥补了环线折返的不足，使 端点站既可有效组织折返，又可备有停车线供故障停车、 检修、夜间停车等作业使用。
⒊车场线
车场线是车辆段内厂区作业与停放列车的线路，如停车列检线、检 修线等。
车场线路平面示意图

二、城市轨道交通线路的主要组成
一、钢轨作用
• 1 钢轨能引导机车车辆行驶，起导向作用。 • 2 钢轨承载车轮压力并传递到轨枕上。 • 3 钢轨亦可作为供电回路和通信线路的导体
二、钢轨形状
钢轨分轨头、轨腰、轨底3部分。
城市轨道交通线路按其与地面位置的关 系可分为地下线路、地面线路及高架线路。
⒈地下线路
地下线路常用于地下铁道系统，线路置于地 下隧道中。其优点是与地面交通完全分离，且不 占城市地面与空间，不受气候影响。其缺点是需 要较大的一次性投资，较高的施工技术，较先进 的管理，完善的环控、防灾措施与设备；建设过 程会影响地面交通，运营成本较高，改造调整与 线路维护均较困难。
线路设在高架工程结构物上，与地面交通无干扰，造价介于地下线路与 地面线路之间，施工、维护、管理、环控、防灾诸方面都较地下线路方便； 但要占用一定的城市用地并有光照、景观、噪声等负效应，也受气候变化 的影响。
高架线路虽然造价适中，与地面交通无干扰，但有三方面缺点：一是对 市区景观有影响，可能破坏市容；二是运营时产生的噪声等污染对周围环 境有不良影响；三是对沿线居民的隐私权有所侵犯，易引起某些纠纷。
高架线路平面位置选择较地下线严格，受城市建筑约束大，一般要与城 市主路平行设置。高架线路设置于快慢车分隔带上，可充分利用道路隔离 带，减少高架桥墩柱对道路宽度的占用和改建，线路高架桥墩柱位置要与 道路车行道配合，一般宜将桥墩柱置于分隔带上。在无中间分隔带的道路 上敷设时，改建道路工程量大。
高架线路除可设置于快慢车分隔带上，还可设置于慢车道、人行道上方 及建筑区内，但它仅适用于广场、公园、绿地及江、河、湖、海岸线等空 旷地段，以及地铁高架线与旧房改造同步规划建设。
三、钢轨类型
• 钢轨类型以每米所含质量（kg）数表示， 我国生产的定型钢轨有75kg/m、60kg/m、 50kg/m、43kg/m和38kg/m 5种。
• 钢轨的标准长度有12.5m和25M两种。 四、钢轨的连接
2.枕轨
3.道岔
谢谢!
• 4.由于线路各站点的吸引范围小，城市客流可容忍的等待时间较短， 这要求发车间隔时间不能太长，一般不长于10分钟，短时间里聚集的 客流量有限，因而列车编组长度通常为4~8节车厢，较城际列车编组 短。
一、城市轨道交通线路分类
（一）按线路与地面位置的关系分 （二）按线路在运营中的作用分
（一）按线路与地面位置的关系分
（1）折返线
折返线是在线路两端终点站，或者准备开行 折返列车的区间站，供运营列车往返运行时调头 而设置的线路。
城市轨道交通线路一般都较长，全线的客流 分布不太均匀，这时可组织区段运行。区段运行 是指列车根据运行调度的要求，在尽端站与中间 站或中间站与中间站之间进行列车折返调头，故 在这些地方需要设置折返线，折返线的形式应能 满足折返能力的要求。折返线除了供运营列车往 返运行时的调头转线使用外，有些也可以作为夜 间存车使用。
(2)线路位于道路规划红线范围以外
城市轨道交通的地下线路也有位于道路规划红线范围以外的情况， 如图2-1中的C位。
C位：线路位于道路规划红线以外，是在特殊情况下采用的一种线 路位置，如果线路从既有多层、高层房屋建筑下面通过，不但施工复杂、 难度大，并且造价高昂，选线时要尽量避免。如果线路位于待拆的已有 建筑物下方，对现有道路及交通基本上无破坏和干扰，地下管网也极少。
(3)临时停车线
临时停车线一般设置在端点站，专门用于停车，进行少量检修作业的尽端线。 城市轨道交通线路运输量大，列车运行间隔较密，在运营过程中，列车可能会 发生故障，为不影响后续列车运行，一般在线路沿线每隔3~5个车站的站端加 设渡线或临时停车线。渡线的作用是使离开车辆段的故障列车能及时调头返回 车辆段，临时停车线的作用则是临时停放事故列车。
图2-5 立体交叉的线路布置图

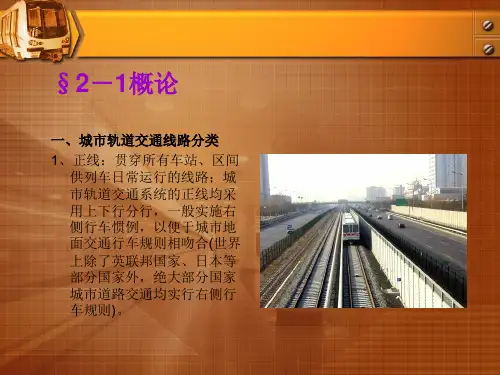

1．正线
• 正线是指连接所有车站贯穿运 营线路始、终点，供车辆载客 运营的线路。
• 城市轨道交通正线是独立运行 的线路，大多数线路为全封闭， 一般按双线设计，采用上下行 分行，实行右侧行车制，以便 与地面交通的行车规则吻合。
• 正线行车速度高，密度大，且 要保证行车安全和乘坐舒适， 因此，线路标准要求高。线路 与其他交通线路相交处，一般 采用立体交叉。在特殊条件下( 如运营初期)，两条线路或交通 方式的运量均较小时，经过计 算，通过能力满足要求时，也 可考虑采用平面交叉。
在同一城市，可采用上述三种不同的空间布置方式。较为理想的是在市 中心人口、建筑密集，土地价值较高的区域，采用地下方式设置城市轨道 交通线路，也可适当布置为高架方式；而在城市边缘区或郊区，则宜采用 地面独立路基或一般路面路基。
（二）按线路在运营中的作用分
城市轨道交通系统线路的整体布置基本 模式如图所示。按线路在运营中的作用可 分为正线、辅助线和车场线。
单线折返示意图
双线折返示意图
多线折返示意图
(2)渡线
渡线是指用道岔将线路上行线、下行线及折返线连接起来 的线路。渡线有单渡线和交叉渡线两种。渡线单独设置时， 用来临时折返列车增加运营列车调度的灵活性。渡线与其他 辅助线合用时，能完成或增强其他辅助线的功能。
站前交叉渡线
站后单渡线
区 间 站 渡 线 折 返
(4)联络线
联络线按其布置形式可分为单线联络线、双线联络线和联络渡线。
络十 线字 平交 面叉 示单 意线 图联
(5)车辆段出入线
为保证运行列车的停放和检修，在城市轨道交通沿 线适当的位置应设置车辆段。车辆段与正线连接的线路 为车辆段出入线，是车辆段与正线之间的联络通道。出 入线可以设计为双线或单线，与城市道路或其他方式的 交叉处可采用平交或立交，具体方案要根据远期线路通 过能力来确定。下图为车辆段出入线的3种典型形式。
2.地面线路
