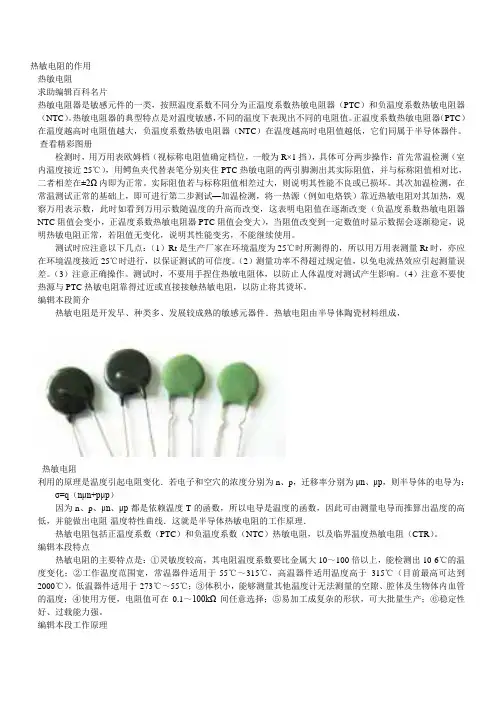

热敏电阻简介

动作电流 Isw：流过PTC热敏电阻的电流,足以使PTC热敏电阻自
热温升超过居里温度,这样的电流称为动作电流. 动作电流的最小值 称为最小动作电流
不动作电流 IN)：流过PTC热敏电阻的电流,不足以使PTC热敏
电阻自热温升超过居里温度,这样的电流称为不动作电流. 不动作 电流的最大值称为最大不动作电流
热敏电阻的R-T特性
电阻—温度特性通常简称为阻温特性，指在规定的电压下，热敏 电阻零功率电阻与电阻体温度之间的依赖关系。 NTC：
PTC
热敏电阻特点
① 灵敏度较高，其电阻温度系数要比金属大10～100倍以上，能 检测出10-6℃的温度变化。 ②工作温度范围宽，常温器件适用于-55℃～315℃，高温器件适 用温度高于315℃(目前最高可达到2000℃)，低温器件适用于273℃～55℃。 ③体积小，能够测量其他温度计无法测量的空隙、腔体及生物体 内血管的温度。
热敏电阻参数

NTC常用参数:
标称阻值：是指设计的电阻值，常在其表面标出，指在基准温度
为25℃时零功率电阻，又被称为电阻值R25。
零功率电阻：在规定温度下测量，由于电阻器内部发热引起阻值
变化相对于总的测量误差来说可以忽略不计时测量的电阻值。
热时间常数：在零功率条件下，当温度突变时，热敏电阻的温度
变化了始末两个温度差的63.2%所需的时间，
值变化相对于总的测量误差来说可以忽略不计时测量的电阻值。
居里温度Tc：电阻阻值达到零功率阻值的2倍时的温度
RTc=2*Rmin
温度系数 α：PTC热敏电阻的温度系数定义为温度变化导致的电
阻的相对变化.温度系数越大,PTC热敏电阻对温度变化的反应越灵 敏. α = (lgR2-lgR1)/(T2-T1)
④使用方便，电阻值可在0.1～100kΩ间任意选择; ⑤易加工成复杂的形状，可大批量生产。 ⑥稳定性好、过载能力强。
wk.baidu.com
热敏电阻参数

PTC常用参数：
标称阻值：是指设计的电阻值，常在其表面标出，指在基准温度
为25℃时零功率电阻，又被称为电阻值R25。
零功率电阻R：在规定温度下测量，由于电阻器内部发热引起阻
热敏电阻工作原理
NTC:
是以锰、钴、镍和铜等金属氧化物为主要材料,而这些材料都具有 半导体性质，在导电方式上类似锗、硅等。 当温度低时，氧化物内部的载流子（空穴和电子）数量较少，所 以阻值较高； 当温度高时，氧化物内部的载流子（空穴和电子）增加，所以阻 值降低。 PTC： 对于PTC热敏电阻效应也就是电阻值阶跃增高的原因在于材料组 织石油很多小的微晶构成的在晶粒的界面上形成势磊阻碍电子越 界到相邻区域而产生高的电阻。 温度低时，被抵消在晶界上高的介电常数和自发的极化强度在低 温时阻碍了势磊的形成； 温度高时，介电常数和极化强大大幅度地降低，导致势垒及电阻 大幅度的增高呈现高阻抗。

PTC
PTC:是positive
temperature coefficient的简 写，即正的温度系数，泛 指正温度系数很大的半导 体材料或元器件，通常指 正温度系数热敏电阻
NTC
NTC:是negative
temperature coefficient的简 写 ，即负的温度系数，通 常指负温度系数热敏电阻
额定功率：在规定的技术条件下，热敏电阻长期连续的工作所允
许消耗的功率
Thank You !
热敏电阻的定义

热敏电阻的文字符号为：“RT”,用 θ 或 t° 来表示温度。
热敏电阻的组成

热敏电阻最常见的形态为圆形及引出两根引脚。

从物理上来讲，热敏电阻简单且强大，提供了高可靠性传感器 的基础，最大可能的失效模式是引脚与本体分离。 烧结的金属氧化物容易被水分破坏，所以用采取玻璃钝化或用 环氧树脂进行封装。
热敏电阻简介
目录
热敏电阻的定义 热敏电阻的组成 热敏电阻的工作原理 热敏电阻的R-T特性 热敏电阻的特点 热敏电阻的参数

热敏电阻的定义
什么是热敏电阻？ 热敏电阻是一种温度敏感元件，由烧结的半导体材料组成，对于 小的温度变化，会呈与之成比例的大幅电阻变化。通常有两种类 型：PTC和NTC.正温度系数热敏电阻PTC又分为高分子材料的 PPTC（Polymeric PTC又被称为自恢复性保险丝）和陶瓷材料的 CPTC(Ceramic PTC)
