fisher定位器的调试方法
(费希尔)定位器操作说明
周缙
费希尔定位器说明书
周缙
型号:3620J
基本介绍:Fisher 3620J 电动气动单作 用定位器可与旋转式执行机构配合使 用,并精确定位节流应用中使用的控 制阀。
*
一、说明书 安装及内部结构
挡 板
*
一、调校步骤
1.将定位器按上图所示安装完毕,接通气源。
2.用校验仪给定位器输入4mA电流信号,调节调零螺钉,使定位器 输出气压为0。并输入5mA电流信号,查看定位器是否有气压输 出,阀门是否有动作。通过检查5mA信号阀门动作情况,检查 零位调节是否准确。 3.用校验仪分别输入8mA、 12mA、 16mA、 20mA检查定位器气压 输出情况和阀门动作情况。假若电流输出与阀门动作情况不一 致(输入信号还未达到20mA,定位器输出气压已最大,阀门动 作已达到量程最大值,说明定位器量程太短。输入信号已超过 20mA,例如21mA,定位器输出气压还未最大,阀门动作还未达 到量程做大值,说明定位器量程太大。)此时,应该旋转量程 微调螺钉,调整量程。 4.调完量程螺钉后,反过来重复第2步再次检查零位。 5.确定零位正常后,重复第3步,检查量程调整是否到位。若不到 位继续重复第2、3步骤。
*
二、应急处理方法
1. 若定位器输入电流信号无反应,手动按下挡板使定位器输出气压。
2.若手动按下挡板定位器扔无反应则用塑料气源管从调节阀的减压 阀出口接气源直接给阀门膜头通气,利用减压阀调节气源压力可对 调节阀进行适当的开度调节。
*

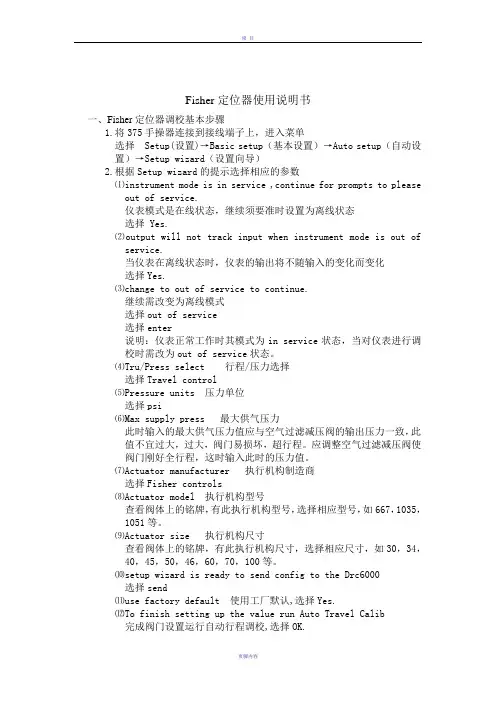

Fisher定位器使用说明书
Fisher定位器使用说明书一、Fisher定位器调校基本步骤1.将375手操器连接到接线端子上,进入菜单选择 Setup(设置)→Basic setup(基本设置)→Auto setup(自动设置)→Setup wizard(设置向导)2.根据Setup wizard的提示选择相应的参数⑴instrument mode is in service ,continue for prompts to pleaseout of service.仪表模式是在线状态,继续须要准时设置为离线状态选择 Yes.⑵output will not track input when instrument mode is out ofservice.当仪表在离线状态时,仪表的输出将不随输入的变化而变化选择Yes.⑶change to out of service to continue.继续需改变为离线模式选择out of service选择enter说明:仪表正常工作时其模式为in service状态,当对仪表进行调校时需改为out of service状态。
⑷Tru/Press select 行程/压力选择选择Travel control⑸Pressure units 压力单位选择psi⑹Max supply press 最大供气压力此时输入的最大供气压力值应与空气过滤减压阀的输出压力一致,此值不宜过大,过大,阀门易损坏,超行程。
应调整空气过滤减压阀使阀门刚好全行程,这时输入此时的压力值。
⑺Actuator manufacturer 执行机构制造商选择Fisher controls⑻Actuator model 执行机构型号查看阀体上的铭牌,有此执行机构型号,选择相应型号,如667,1035,1051等。
⑼Actuator size 执行机构尺寸查看阀体上的铭牌,有此执行机构尺寸,选择相应尺寸,如30,34,40,45,50,46,60,70,100等。
FISHER智能定位器自动调教方法
FISHER智能定位器自动调教方法FISHER智能定位器自动调教方法用HARD(275)连接定位器的TALK端。
确定连接正常后,启动HARD (I/O键),起始用标准信号发生器给阀输入12mA信号。
1.选择Online(在线)。
2.进入Main Menu (主菜单)。
3.有自动和手动两个选项,选择2 Manual setup(手动)。
4.进入1 Instrument mode(仪表模式)出现提示WARMING !Value may more when In Service mode is sent to the instrument (注意:当阀在“允许服务”状态时可能会移动),选择OK。
5.再选择out of service(脱离服务),按ENTER。
6.退回第2步,再选择第四项calib。
7.进入Auto calib travel (自动校准行程),出现提示WARMING!Calib procedure will cause sudden changes in inst output and loss of process control(注意:校准过程将会对输出改变和损失过程控制)按OK。
8.下一步Select Crossover Adjust 选择1 Manual—Init setup (手动初始设置)。
9.这时阀会自动走阀位并出现提示Finding end points for determining crossover please wait……(正在寻找行程的最大和最小,请等待……)。
10.下一步出现select crossover adjustment source(选择调节器的来源)选择1 Analog(模拟信号),按ENTER。
11.下一步是Adjust the current source until the feedback arm is at the crossover point the press OK (利用调节输入电流来把反馈杆调节到和阀杆垂直状态后选择OK)。

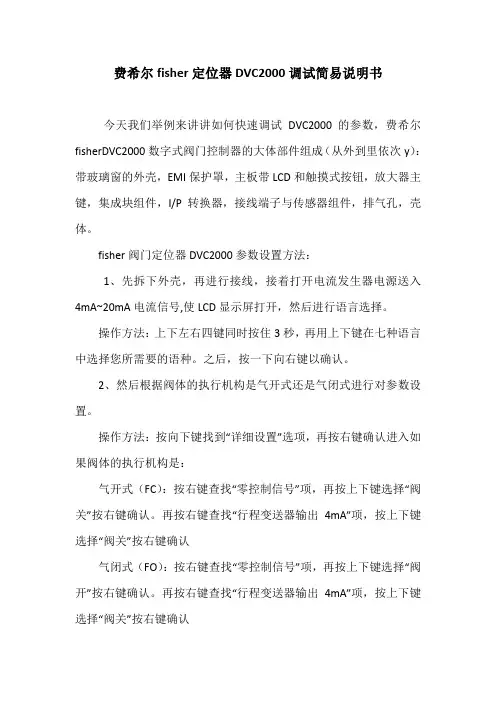

费希尔fisherDVC2000调试简易说明书
费希尔fisher定位器DVC2000调试简易说明书今天我们举例来讲讲如何快速调试DVC2000的参数,费希尔fisherDVC2000数字式阀门控制器的大体部件组成(从外到里依次y):带玻璃窗的外壳,EMI保护罩,主板带LCD和触摸式按钮,放大器主键,集成块组件,I/P转换器,接线端子与传感器组件,排气孔,壳体。
fisher阀门定位器DVC2000参数设置方法:1、先拆下外壳,再进行接线,接着打开电流发生器电源送入4mA~20mA电流信号,使LCD显示屏打开,然后进行语言选择。
操作方法:上下左右四键同时按住3秒,再用上下键在七种语言中选择您所需要的语种。
之后,按一下向右键以确认。
2、然后根据阀体的执行机构是气开式还是气闭式进行对参数设置。
操作方法:按向下键找到“详细设置”选项,再按右键确认进入如果阀体的执行机构是:气开式(FC):按右键查找“零控制信号”项,再按上下键选择“阀关”按右键确认。
再按右键查找“行程变送器输出4mA”项,按上下键选择“阀关”按右键确认气闭式(FO):按右键查找“零控制信号”项,再按上下键选择“阀开”按右键确认。
再按右键查找“行程变送器输出4mA”项,按上下键选择“阀关”按右键确认3、行程自动标定设置:操作方法:按向下键找到“行程标定”项,按右键确认进入,再按上下键选择“自动”按右键确认,LCD显示“按右键3秒钟阀门将动作”然后按照它的提示操作,它便可以自动搜索走完整个行程0%、100%、50%。
完成后按右键确认。
注:搜索途中不可退出,按任何键都不起作用,必须等走完整个行程才可以。
整定设置增益代码(C~M),C时阀门动作最慢,M时阀门动作最快。
选择合适的,一般设置为“L”,以阀门不振荡为准。
操作方法:按向下键找到“整定”项,按右键确认进入,再按上下键选择“自动”按右键确认,LCD显示“按右键3秒钟阀门将动作”然后按照它的提示操作,进入自动整定,接着等待,完成后按右键确认。

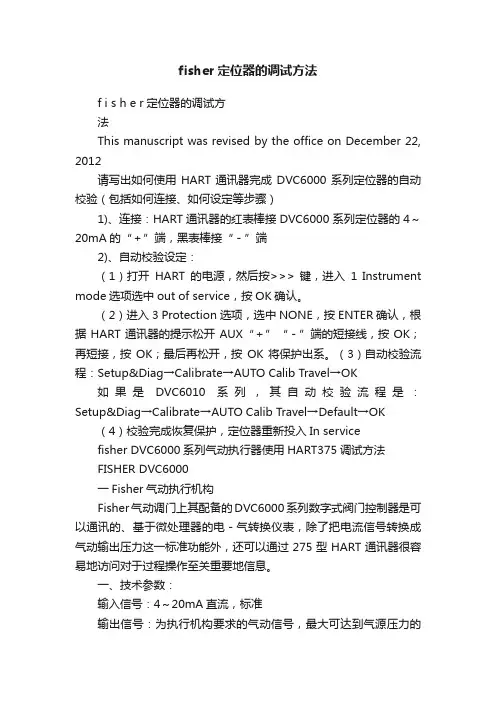

fisher定位器的调试方法
fisher定位器的调试方法f i s h e r定位器的调试方法This manuscript was revised by the office on December 22, 2012请写出如何使用HART通讯器完成DVC6000系列定位器的自动校验(包括如何连接、如何设定等步骤)1)、连接:HART通讯器的红表棒接DVC6000系列定位器的4~20mA的“+”端,黑表棒接“-”端2)、自动校验设定:(1)打开HART的电源,然后按>>> 键,进入1 Instrument mode选项选中out of service,按OK确认。
(2)进入3 Protection 选项,选中NONE,按ENTER确认,根据HART通讯器的提示松开AUX“+”“-”端的短接线,按OK;再短接,按OK;最后再松开,按OK将保护出系。
(3)自动校验流程:Setup&Diag→Calibrate→AUTO Calib Travel→OK如果是DVC6010系列,其自动校验流程是:Setup&Diag→Calibrate→AUTO Calib Travel→Default→OK (4)校验完成恢复保护,定位器重新投入In servicefisher DVC6000系列气动执行器使用HART375调试方法FISHER DVC6000一Fisher气动执行机构Fisher气动调门上其配备的DVC6000系列数字式阀门控制器是可以通讯的、基于微处理器的电-气转换仪表,除了把电流信号转换成气动输出压力这一标准功能外,还可以通过275型HART通讯器很容易地访问对于过程操作至关重要地信息。
一、技术参数:输入信号:4~20mA直流,标准输出信号:为执行机构要求的气动信号,最大可达到气源压力的95%。
最少范围:(6psig)最大范围:(140psig)气源压力:推荐值:比执行机构要求的最大值高0..3bar(5psig)最大值:(150psig)或执行机构最大压力额定值,取两者中较低者二、275型HART通讯器由于Fisher气动执行机构的控制器是用275型的HART通讯器来校验的,所以应该了解和掌握HART通讯器的使用。

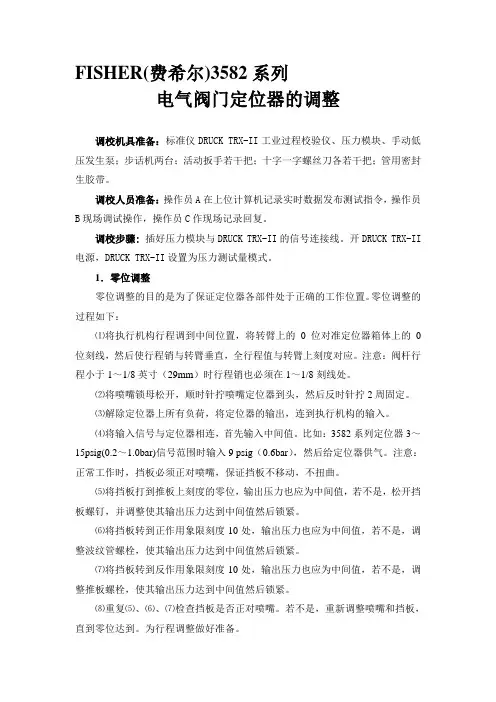

FISHER(费希尔)3582系列电气阀门定位器的调整
FISHER(费希尔)3582系列电气阀门定位器的调整调校机具准备:标准仪DRUCK TRX-II工业过程校验仪、压力模块、手动低压发生泵;步话机两台;活动扳手若干把;十字一字螺丝刀各若干把;管用密封生胶带。
调校人员准备:操作员A在上位计算机记录实时数据发布测试指令,操作员B现场调试操作,操作员C作现场记录回复。
调校步骤:插好压力模块与DRUCK TRX-II的信号连接线。
开DRUCK TRX-II 电源,DRUCK TRX-II设置为压力测试量模式。
1.零位调整零位调整的目的是为了保证定位器各部件处于正确的工作位置。
零位调整的过程如下:⑴将执行机构行程调到中间位置,将转臂上的0位对准定位器箱体上的0位刻线,然后使行程销与转臂垂直,全行程值与转臂上刻度对应。
注意:阀杆行程小于1~1/8英寸(29mm)时行程销也必须在1~1/8刻线处。
⑵将喷嘴锁母松开,顺时针拧喷嘴定位器到头,然后反时针拧2周固定。
⑶解除定位器上所有负荷,将定位器的输出,连到执行机构的输入。
⑷将输入信号与定位器相连,首先输入中间值。
比如:3582系列定位器3~15psig(0.2~1.0bar)信号范围时输入9 psig(0.6bar),然后给定位器供气。
注意:正常工作时,挡板必须正对喷嘴,保证挡板不移动,不扭曲。
⑸将挡板打到推板上刻度的零位,输出压力也应为中间值,若不是,松开挡板螺钉,并调整使其输出压力达到中间值然后锁紧。
⑹将挡板转到正作用象限刻度10处,输出压力也应为中间值,若不是,调整波纹管螺栓,使其输出压力达到中间值然后锁紧。
⑺将挡板转到反作用象限刻度10处,输出压力也应为中间值,若不是,调整推板螺栓,使其输出压力达到中间值然后锁紧。
⑻重复⑸、⑹、⑺检查挡板是否正对喷嘴。
若不是,重新调整喷嘴和挡板,直到零位达到。
为行程调整做好准备。
2.行程调整⑴解除负荷,将定位器输出与执行机构输入相连接。
给定位器输入信号并且为中间值。
⑵将挡板调到推板刻度大约为6位置(正作用象限或反作用象限)给定位器供气,执行机构应运动到其行程的中间值。
美国FISHER调节阀阀门定位器DVC6200自整定
DVC6200与475通讯器阀门引导设置校检调试步骤进入界面,选择HART选择online后enterplication__code(s)foundsIgnorenextoccuireriCBKnlstilus?AlertMaintenancerequired如有报警信号选择YES 后enteronline 下拉菜单选择configure(组态)后按enter选择guidedsetup(弓[导设置)菜单后按enter[VvARNilH'G!will noIinpulwhuntn*is.口N[of Servi^t?!(InSwiwiL压力单位选择可任意,选择PSI放大器类型,选择AORC用于单作用和双作用放大器,B为反作用定位器。
选择travelcontrol执行器制造厂商选择fisher名牌选择。
根据执行器名牌进行输入失电阀门开或者关,据条件选择选择YES定位器自动捕行程传感器方向。
等待下图界面弹出是否含有快排和气体流量放大器,没有选择n。
否则YES发送设备设置数据给仪表,按enter等待发送,发送完成后如下图界面使用工厂默认设置选择YES发送工厂默认数据中,等待完成后出现下图界面设备设置完成选0K,按Enter运行阀门行程校验,选择。
k后enter 选择yes阀门自动校验中6200:lAuloCdlibiAli^n PM A|M白地IJW闻口呻HB诂量AHORI|阀门自动校验中Pr限蜘ii■e A:¥.55ADHRI自动校验中luteTvlCahbhascompleted.ABOHf阀门校检完成ok后按enter选择ok校验完成后恢复到in状态。
阀门自动校验步骤完成。
Fisher定位器使用说明书
Fisher定位器使用说明书之迟辟智美创作一、Fisher定位器调校基本步伐1.将375手操器连接到接线端子上,进入菜单选择Setup(设置)→Basic setup(基本设置)→Autosetup(自动设置)→Setup wizard(设置向导)2.根据Setup wizard的提示选择相应的参数⑴instrument mode is in service ,continue for prompts to pleaseout of service.仪表模式是在线状态,继续须要准时设置为离线状态选择 Yes.⑵output will not track input when instrument mode is out ofservice.当仪表在离线状态时,仪表的输出将不随输入的变动而变动选择Yes.⑶change to out of service to continue.继续需改酿成离线模式选择out of service选择enter说明:仪表正常工作时其模式为in service状态,当对仪表进行调校时需改为out of service状态.⑷Tru/Press select 行程/压力选择选择Travel control⑸Pressure units 压力单元选择psi⑹Max supply press 最年夜供气压力此时输入的最年夜供气压力值应与空气过滤减压阀的输出压力一致,此值不宜过年夜,过年夜,阀门易损坏,超行程.应调整空气过滤减压阀使阀门刚好全行程,这时输入此时的压力值.⑺Actuator manufacturer 执行机构制造商选择Fisher controls⑻Actuator model 执行机构型号检查阀体上的铭牌,有此执行机构型号,选择相应型号,如667,1035,1051等.⑼Actuator size 执行机构尺寸检查阀体上的铭牌,有此执行机构尺寸,选择相应尺寸,如30,34,40,45,50,46,60,70,100等.⑽setup wizard is ready to send config to the Drc6000选择send⑾use factory default 使用工厂默认,选择Yes.⑿To finish setting up the value run Auto Travel Calib 完成阀门设置运行自动行程调校,选择OK.⒀Warning! Calibration will cause sudden changes in instrument output , continue?警告!调校将造成仪表输出突然改变,是否继续?选择Yes.⒁select crossover adjust 选择交叉点调整Ⅰ.Manual 手动Ⅱ.Last vale 上一次值Ⅲ.Default 默认值(缺省值)如果是初度校验行程,推荐选择Manual调整,选择Enter.⒂仪表开始自动行程校验校验结束后,将提示把仪表设置到in service状态.说明:在调试仪表前应先调整交叉点.即DCS给定位器50%的信号,调整定位器的调整臂,直到反馈臂与阀杆成90°直角.完成这项调整后,再开始375手操器调校.二、在调校过程中呈现的毛病及处置方法⑴Auto Calibration Failed:Driver signal exceed high limitcheck supply pressure.自动调校失败:设备信号超越了最高限,核对供气压力.处置方法:Ⅰ.检查供气压力是否太年夜,如果太年夜,适当降低供气过滤阀的输出压力.Ⅱ.检查Actuator size,选择的尺寸是否和铭牌上一致.⑵input current must exceed 3.8 mA for calibration.校验时输入电流必需超越 3.8 mA.习惯上校验时,给12 mA信号.⑶Calibration Aborted,An end point was not reached.校验放弃,未到达行程终点.处置方法:Ⅰ.此时应检查,位置反馈及行程传感器连接是否完好.Ⅱ.调校行程传感器是否在规定的范围内.。
FISHER-DVC2000-智能定位器参数设置方法
FISHER DVC2000 智能定位器参数设置方法一,接线图+-24v稳压电源万用表+-电流信号发生器图1外壳图2二,参数设置:1.先拆下外壳如图2,再按照图1进行接线,接着打开电流发生器电源送入4mA~20mA 电流信号,使LCD显示屏打开,然后进行语言选择。
操作方法:上下左右四键同时按住3秒,再用上下键在七种语言中选择您所需要的语种。
之后,按一下向右键以确认。
2.然后根据阀体的执行机构是气开式还是气闭式进行对参数设置。
如图3就是气闭式。
操作方法:按向下键找到“详细设置”选项,再按右键确认进入如果阀体的执行机构是:气开式(FC):按右键查找“零控制信号”项,再按上下键选择“阀关”按右键确认再按右键查找“行程变送器输出4mA”项,按上下键选择“阀关”按右键确认气闭式(FO):按右键查找“零控制信号”项,再按上下键选择“阀开”按右键确认再按右键查找“行程变送器输出4mA”项,按上下键选择“阀关”按右键确认3.行程自动标定设置操作方法:按向下键找到“行程标定”项,按右键确认进入,再按上下键选择“自动”按右键确认,LCD显示“按右键3秒钟阀门将动作”然后按照它的提示操作,它便可以自动搜索走完整个行程0%、100%、50%。
完成后按右键确认。
注:搜索途中不可退出,按任何键都不起作用,必须等走完整个行程才可以。
4.整定设置增益代码(C~M),C时阀门动作最慢,M时阀门动作最快。
选择合适的,一般设置为“L”,以阀门不振荡为准。
操作方法:按向下键找到“整定”项,按右键确认进入,再按上下键选择“自动”按右键确认,LCD显示“按右键3秒钟阀门将动作”然后按照它的提示操作,进入自动整定,接着等待,完成后按右键确认。
以后阀门在使用中出现振荡那就选择“手动”按右键确认,LCD 显示“按右键3秒钟阀门将动作”然后按照它的提示操作,进行整定值(增益代码)修改,至阀门不振荡为止。
5.其他参数设置值出厂时都已设置好无须改动,请参见FISHER DVC2000参数设置表。
FISHER定位器调试说明书
FISHER(HART协议)定位器调试操作说明书一、1、定位器接线:(4—20mA信号、475手操器HART协议信号)接LOOP(+、‐)端子,如下图所示:2、定位器调试前必须查看磁条装配位置、是否碰到定位器,哈弗指针是否对准行程牌。
如下图所示:二、定位器修改位号和快速校验步骤:下图手操器界面说明:Power:电源Backlight:灯光Page up、Page down:上下翻页键Delete:下一级菜单键Back Space:返回键Fn+Backlight:手操器重启组合键1、2.。
9:为按钮键Tab:制表符1、按电源键打开475手操器,按Enter键点击HART图标后将进入下一步,如下图所示:2、按下键选择Online(使手操器处于在线模式)图标后按右键进入下一步,如下图所示:3、按下键选择Configure(配置)图标后按右键进入下一步,如下图所示:4、按下键选择Manual Setup(手动设置、相当于参数设置)图标后按右键进入下一步,如下图所示:5、按下键选择lnstrument(设备)图标后按右键进入下一步,如下图所示:(这一步是更改位号)6、按下键选择ldentification(识别)图标后按右键进入下一步,如下图所示:7、根据指示单位号进行修改,修改完成后按ENTER键,如下图所示:8、修改完HART Tag(位号)后,HART Tag(位号)图标前会出现*型标记,这时按SEND 键进行发送保存位号,如下图所示:9、修改完位号后,按左键返回到Manual Setup(手动设置、相当于参数设置)图标下,然后按下键到Calibration(校验)图标下后按右键进入下一步,如下图所示:(这一步开始快速整定定位器)10、选择Travel Calibration(行程校验)图标后按右键进入下一步,如下图所示:11、按下键选择Auto Calibration(自动校验)图标后按右键进入下一步,如下图所示:12、更改定位器模式(In Service(投用模式)、Out of Service(非投用模式)),按下键选择Out of Service(非投用模式),然后按ENTER键,进入下一步,如下图所示:定位器整定过程中,模式必须更改为Out of Service(非投用模式)手操器上显示的这句话意思:(警告:当模式更改为Out of Service(非投用模式)时,定位器的输出将不受输入信号控制)13、选择Continue(继续)图标后按ENTER键进入下一步,如下图所示:手操器上显示的这句话意思:(警告:设备的输出在校验过程中将发生改变)14、定位器开始整定(寻找阀门行程最高点、最低点、中间点、定位器开始模块运算和优化)如下图所示:15、自动校验完成后按OK键,然后把定位器模式改回In Service(投用模式),如下图所示:整定完成后必须把模式更改回In Service(投用模式),不然中控给定输入信号后,阀门将不动作。
FISHER-3582I定位器调整三部曲
FISHER-3582I定位器调整三部曲:准备工作(不作为考试内容):1、气动头杆与阀杆通过连轴块正确连接;2、凸轮右面箭头向下;3、喷嘴压板工作位置在副作用区。
一、定位器安装: 1、定位器进气口连接空气过滤减压阀;2、用减压阀控制调节气压使阀位在0%-100%位置拉动1次次,找出阀位50%位置; 3、用减压阀控制调节气压使阀位定在50%位置;4、安装定位器:使定位器旋转轴臂在50%位置,行程销靠近图示位置,使行程销垂直,旋转轴臂与连接臂水平:5、锁紧行程销与连接臂螺母。
大唐竞赛用阀门行程为20mm,行业为16mm。
二、平衡盘调整平衡: 1、调整螺母命名:2、配管完毕后,用信号发生器送12mA信号。
3、调整“量程螺母”使“挡板组件”分别在如下三个位置调节相应的螺母,使阀位调整在50%位置。
A:在平衡盘中间(“0”)位置:调节“中间平衡螺母”B:在平衡盘副作用(“10”)位置:调节“副作用平衡螺母”C:在平衡盘正作用(“10”)位置:调节“正作用平衡螺母”4、反复几次就很容易使平衡盘平衡,以后这三个调整螺母不要再动。
三、零位与量程整定:1、根据气动头是压开还是压关调整“压板组件”在正作用区或副作用区2、送4mA信号,这时候阀位会关到0%,如未关到0位,调节零位螺母。
送4.4mA信号,调整“零位螺母”,使信号压力表指针向减小方向微动;3、送20mA信号,这时候阀位会开到100%,如未开到100%位,调节量程螺母。
送19.6mA 信号,调整“量程螺母”,使信号压力表指针向增大方向微动;4、反复2、3步骤,直到零位和量程满足要求。
fisher定位器的调试方法
请写出如何使用HART通讯器完成DVC6000系列定位器的自动校验(包括如何连接、如何设定等步骤)?1)、连接:HART通讯器的红表棒接DVC6000系列定位器的4~20mA的“+”端,黑表棒接“-”端2)、自动校验设定:(1)打开HART的电源,然后按>>> 键,进入1 Instrument mode选项选中out of service,按OK确认。
(2)进入3 Protection 选项,选中NONE,按ENTER确认,根据HART 通讯器的提示松开AUX“+”“-”端的短接线,按OK;再短接,按OK;最后再松开,按OK将保护出系。
(3)自动校验流程:Setup&Diag→Calibrate→AUTO Calib Travel→OK 如果是DVC6010系列,其自动校验流程是:Setup&Diag→Calibrate→AUTO Calib Travel→Default→OK(4)校验完成恢复保护,定位器重新投入In servicefisher DVC6000系列气动执行器使用HART375调试方法FISHER DVC6000一 Fisher气动执行机构Fisher气动调门上其配备的DVC6000系列数字式阀门控制器是可以通讯的、基于微处理器的电-气转换仪表,除了把电流信号转换成气动输出压力这一标准功能外,还可以通过275型HART通讯器很容易地访问对于过程操作至关重要地信息。
一、技术参数:输入信号:4~20mA直流,标准输出信号:为执行机构要求的气动信号,最大可达到气源压力的95%。
最少范围:0.4bar(6 psig)最大范围:9.5bar (140 psig)气源压力:推荐值:比执行机构要求的最大值高0..3bar(5 psig)最大值:10.3bar(150 psig)或执行机构最大压力额定值,取两者中较低者二、 275型HART通讯器由于Fisher气动执行机构的控制器是用275型的HART通讯器来校验的,所以应该了解和掌握HART通讯器的使用。
Fisher定位器使用说明介绍模板之欧阳文创编
Fisher定位器使用说明书一、二、Fisher定位器调校基本步骤1.将375手操器连接到接线端子上,进入菜单选择 Setup(设置)→Basic setup(基本设置)→Autosetup(自动设置)→Setup wizard(设置向导)2.根据Setup wizard的提示选择相应的参数⑴instrument mode is in service ,continue for promptsto please out of service.仪表模式是在线状态,继续须要准时设置为离线状态选择 Yes.⑵output will not track input when instrument mode isout of service.当仪表在离线状态时,仪表的输出将不随输入的变化而变化选择Yes.⑶change to out of service to continue.继续需改变为离线模式选择out of service选择enter说明:仪表正常工作时其模式为in service状态,当对仪表进行调校时需改为out of service状态。
⑷Tru/Press select 行程/压力选择选择Travel control⑸Pressure units 压力单位选择psi⑹Max supply press 最大供气压力此时输入的最大供气压力值应与空气过滤减压阀的输出压力一致,此值不宜过大,过大,阀门易损坏,超行程。
应调整空气过滤减压阀使阀门刚好全行程,这时输入此时的压力值。
⑺Actuator manufacturer 执行机构制造商选择Fisher controls⑻Actuator model 执行机构型号查看阀体上的铭牌,有此执行机构型号,选择相应型号,如667,1035,1051等。
⑼Actuator size 执行机构尺寸查看阀体上的铭牌,有此执行机构尺寸,选择相应尺寸,如30,34,40,45,50,46,60,70,100等。
FISHER定位器DVC6010简易指导1
DVC6010基本调试指导
一、当发觉定位器行程线性不好或更换、重新连接定位器反馈组件的时候,需进行阀门
自动行程校验Auto Calib Travel
1、将仪表模式Instrument Mode置于Out of Service:
热键——1 instrument mode——out of service 或者
1 setup&diag——2detailed setup——1 instrument mode——out of service
2、进行自动行程校验:
1 setup&diag——1basic setup——1auto setup——4 auto calib travel, 在crossover 方式上
须选择manual, 调整crossover 时可选择analog(通过改变阀门的输入信号),也可选择digital( 通过375的Hart 信号)使反馈臂与阀杆垂直(如下图),按ok.
也可通过1 setup&diag——4calibrate——2 auto calib travel 进入调试。
3、调试后须将Instrument Mode置于In Service 状态,阀门才能正常运行,切记!
注意:安装定位器进行反馈连接时应遵循以下原则
1、连接臂(上图红色)的滑杆必须压紧在反馈臂(带刻度,标有A、B孔)的加力弹簧下;
2、阀门在全关位置时,反馈臂上的A孔与定位器上的定位孔中心对齐;全开位置时,则B
孔与定位孔中心对齐;
3、确保反馈组件在阀门全行程动作过程中不会与阀门执行器支架或者定位器本身发生擦
碰。
费希尔DVC6000系列定位器的调校
费希尔DVC6000系列定位器的调校用HART手操器进行调校:①从On line(在线)菜单里选择Setup&Diag(设置和诊断)——Basic setup(基本设置)——Manual setup(手动设置)——Instrument Manual(仪表模式)——Out of service(非工作状态)。
②Basic setup (基本设置)——Auto setup (自动设置)——Auto Calib Travel(自动校验行程)剩余的自动校验步骤是自动进行的。
自动校验完成后,HART会提示您将仪表设置到In Service(投用状态)。
③如果在完成基本设置和校验之后,阀门还是振荡或过调(不稳定),或响应不灵(响应缓慢),您可以Auto Setup (自动设置)菜单中Performance Tune (性能优化整定)或Stabilize/Optimize(稳定/优化)改善调试结果;其中有两种选择:Standard(标准)、Advanced(高级)。
在Standard(标准)中如果阀门工作不稳定,用Decrease Response(削弱响应)来使阀门工作稳定;如果阀门响应缓慢,用Increase Response(增加响应)来使阀门响应灵敏。
如果用Decrease Response或Increase Response后阀门超调还是很严重,需要选择Advanced(高级)项,除了Decrease Response(削弱响应) 和Increase Response(增加响应),还有Decrease Damping(降低阻尼) 选择允许阀门有更多过调的阻尼值和Increase Damping(增加阻尼) 选择减少阀门过调的阻尼值。
④对于FISHER DVC6000系列数字阀门定位器,典型的安装调试方式为:从On line(在线)菜单里选择Setup&Diag(设置和诊断)——Basic setup(基本设置) ——Auto setup (自动设置) ——Setup Wizard(设置诀窍),首先是选择所调试的执行机构制造商或执行机构型号,如果在Setup Wizard(设置诀窍)中没有列出,就选择Other(其它)来作为执行机构制造商或执行机构型号,被提示设定的参数如下:Actuator Type(执行机构类型)选项如下:Spring&Diaphragm(弹簧膜片式)、Piston Double-acting without spring(无弹簧双作用气缸式)、PistonSingle-acting with spring(带弹簧单作用气缸式)、Piston Double-acting with spring(带弹簧双作用气缸式)。
FISHER智能定位器作业指导书 (一)
FISHER智能定位器作业指导书 (一) FISHER智能定位器作业指导书
FISHER智能定位器是一种利用无线网络实现物品定位的设备,通过局
域网、GPS、GPRS等技术进行定位,可以实现实时、高效的物品追踪。
以下是关于FISHER智能定位器使用的作业指导书。
一、设备准备
1、设备和配件:FISHER智能定位器、充电器、数据线、使用说明书。
2、使用前检查:将设备和配件逐一检查,确保正常工作,无严重损伤
和故障。
3、设备充电:将设备插上充电器连接电源,等待设备充满电。
二、定位使用
1、设备开关:长按开机键,设备启动,屏幕显示“FISHER”图标即可
使用。
2、APP下载:在应用商店搜索“FISHER定位器”并下载,安装后登陆APP,进行绑定设备、设备语音控制等操作。
3、定位开启:在APP上进行定位开启操作,设备会开始搜索目标物品,屏幕上会实时显示目标物品的位置。
4、远程控制:在APP上可以进行定位器的远程操作,例如停止定位、
设定警报信息等操作。
三、维护与保养
1、防水防尘:FISHER智能定位器具有一定的防水和防尘功能,但请不要在雨水中或者极度污浊的环境中使用,以免影响设备寿命和使用效果。
2、定期清理:在使用过程中,定位器表面会产生灰尘或者污渍,请使用干净、柔软的布擦拭干净。
3、注意电量:为确保长时间稳定使用,请保持设备内置电量充足,定期按时进行充电,以免影响设备寿命。
以上是FISHER智能定位器的使用指导书,通过这份指导书可以更好地进行使用和保养,同时也提高了设备的效率和准确性。
费希尔(FISHER)阀门定位器调试
费希尔(FISHER)阀门定位器调试打开275/375手操器从主菜单(Main Menu)选择Hart应用(HART Application)从On line找到该定位器。
依次进入Setup&Diag ——Detailed Setup——Mode——Instument Mode (或者按手操器上快捷键直接进入)——警告!in service 模式被送到仪表当中时阀门也许会动(WARNING!Valve may move when in Service mode is sent to the instrument.)按OK 后进入仪表模式(Instrument Mode)选择Out of service 后按ENTER——提示“Instrument mode is already out of service!”后回到主界面依次进入 Setup&Diag——Basic Setup——Auto setup——Setup Wizard:1、选择你所使用的压力单位(Pressure units (psi))后ENTER ;2、输入最大供气压力(Max Supply Press (psi))后ENTER;3、选择执行机构的生产厂家(Actuator Manufcture)后ENTER 以上品牌没的话选OTHER ;4、如果执行机构单作用带弹簧选3 、双作用带弹簧选4 、双作用不带弹簧选2;5、选ROTARY 下一步根据阀门零信号时是开选2 关的话选1 下一步再选1 下一步选YES自动选择阀门转向及其增益大小;6、选择是否有加速器或者快速释放阀(Is a Volume Booster or Quick Release Present ? );7、提示执行机构的信息正被发送到仪表当中,请稍等“Actuator information is being sent to the instrument. Please wait…”;8、选择使用出厂默认设置Use Factory defaults for setup?(Yes is recommended for Initial Setup) Yes 后ENTER ;9、提示出厂默认设置正被发送到仪表当中,请稍等“Factory default are being sent to the instrument. Please wait…”;10、继续自动设置选择放大器调整“To continue Auto Setup.select Relay Adjust ”;11、你是否希望现在进行放大器调整?(Do you wish to run Relay Adjustment Calibration now ?) 假如是双作用选择Yes 单作用选择No后ENTER ;12、选择行程标定(To continue.select Auto Calib Travel.)按OK;13、你希望现在进行自动行程标定吗?(Do you wish to run Auto Travel Calib now ?Select YES if initial setup)选择Yes 后按ENTER;14、警告!标定将导致仪表的输出突然变化按 OK;15、选择交点的调整(Select Crossover Adjust)Manual/Last Value/Default 正常情况下选择 default 后 ENTER 假如默认的调整后精度比较差才会选择Manual手动;16、下面进入自动行程标定的过程,完成后仪表模式恢复到In service!。
fisher智能定位器的安装及调试
TV-2603 ☆
☆
注释 在改变仪表设置 和调校之前必须 把 模 式 设 为 in service 状态 仪表的控制模 式,我们的一般 为模拟信号-
Analog
1-1-2-3
Press & Actuator
见表 2-2
1-1-2-4
Tuning & Calib
1、Tuning Set
2、Relay Adjust 3 、 Auto Calib Travel
图 3-1 交叉点调整图安装及调校
DVC6000 系列 一、反馈杆的安装
反馈杆的安装是 fisher 智能定位器安装过程中重要的一步,如 图 1-1 所示是该智能定位器反馈臂和阀杆连接图。
图 1-1 反馈臂与阀杆的连接
在安装反馈杆时,首先,要让阀体属于 0 信号状态(气关阀在全开 的状态,气开阀在全关的状态),且利用定位器里面的固定杆根据阀 的作用形式,通过反馈臂上的对应(气关阀 A 孔,气开阀 B 孔)的孔将 反馈臂固定在定位器上;然后,根据阀体名牌上标明的阀杆的行程, 调节调整臂对应反馈臂上相对应的刻度。 二、设置
选择 manual
接着出现选择调整信号原的选择,有 analog 和 digital,选择 analog。
出现调整反馈臂与阀杆成 90°(也就是调节反馈臂水平)的提 示,此时调节输入信号使反馈臂与阀杆成 90°(见图 3-1),调
回车后接下来阀会自动调节知道完成,之后会出现一个是否把阀 投到“in service” 状态的提示。此时就把表投到“in service” 状态,设置和调试完成。
6
提示:
1、
2、
3、 4、
在进行设置或者调校之前要把阀投到“out of service”状态- 1-1-2-1; 进行设置或者调校完成后要把阀投到“in service”状态阀才能进 行工作-1-1-2-1; 安装反馈臂时阀要属于 0 信号状态(即全关或全开状态); 对于一台新阀需要设置的项除了在 manual setup(1-1-2)的项外,如 没特殊要求其他项可以使用出场默认值。
Fisher定位器使用说明介绍模板之欧阳美创编
Fisher定位器使用说明书二、Fisher定位器调校基本步骤1.将375手操器连接到接线端子上,进入菜单选择 Setup(设置)→Basic setup(基本设置)→Autosetup(自动设置)→Setup wizard(设置向导)2.根据Setup wizard的提示选择相应的参数⑴instrument mode is in service ,continue for promptsto please out of service.仪表模式是在线状态,继续须要准时设置为离线状态选择 Yes.⑵output will not track input when instrument mode isout of service.当仪表在离线状态时,仪表的输出将不随输入的变化而变化选择Yes.⑶change to out of service to continue.继续需改变为离线模式选择out of service选择enter说明:仪表正常工作时其模式为in service状态,当对仪表进行调校时需改为out of service状态。
⑷Tru/Press select 行程/压力选择选择Travel control⑸Pressure units 压力单位选择psi⑹Max supply press 最大供气压力此时输入的最大供气压力值应与空气过滤减压阀的输出压力一致,此值不宜过大,过大,阀门易损坏,超行程。
应调整空气过滤减压阀使阀门刚好全行程,这时输入此时的压力值。
⑺Actuator manufacturer 执行机构制造商选择Fisher controls⑻Actuator model 执行机构型号查看阀体上的铭牌,有此执行机构型号,选择相应型号,如667,1035,1051等。
⑼Actuator size 执行机构尺寸查看阀体上的铭牌,有此执行机构尺寸,选择相应尺寸,如30,34,40,45,50,46,60,70,100等。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
f i s h e r定位器的调试
方法
IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】
请写出如何使用HART通讯器完成DVC6000系列定位器的自动校验(包括如何连接、如何设定等步骤)1)、连接:HART通讯器的红表棒接DVC6000系列定位器的4~20mA的“+”端,黑表棒接“-”端2)、自动校验设定:(1)打开HART的电源,然后按>>>键,进入1Instrumentmode选项选中o u t o f s e r v i c e,按O K确认。
(2)进入3Protection选项,选中NONE,按ENTER确认,根据HART通讯器的提示松开AUX“+”“-”端的短接线,按OK;再短接,按OK;最后再松开,按O K将保护出系。
(3)自动校验流程:Setup&Diag→Calibrate→AUTOCalibTravel→OK 如果是D V C6010系列,其自动校验流程是:S e t u p&D i a g→C a l i b r a t e→A U T O C a l i b T r a v e l→D e f a u l t→O K (4)校验完成恢复保护,定位器重新投入I n s e r v i c e fisherDVC6000系列气动执行器使用HART375调试方法
FISHERDVC6000
一Fisher气动执行机构
Fisher气动调门上其配备的DVC6000系列数字式阀门控制器是可以通讯的、基于微处理器的电-气转换仪表,除了把电流信号转换成气动输出压力这一标准功能外,还可以通过275型HART通讯器很容易地访问对于过程操作至关重要地信息。
一、技术参数:
输入信号:4~20mA直流,标准
输出信号:为执行机构要求的气动信号,最大可达到气源压力的95%。
最少范围:(6psig)最大范围:(140psig)
气源压力:推荐值:比执行机构要求的最大值高0..3bar(5psig)
最大值:(150psig)或执行机构最大压力额定值,取两者中较低者
二、275型HART通讯器
由于Fisher气动执行机构的控制器是用275型的HART通讯器来校验的,所以应该了解和掌握HART通讯器的使用。
275型HART通讯器主要由数字键盘,LCD显示器,操作键和功能键等部分组成,显示器可以显示8行x21字符,当与仪表连接时可以把仪表的信息传达出来。
数字键盘有两个功能:快速选择菜单选项和输入数据。
操作键主要是开关键、方向键、和热键。
HART通讯器通常在两种环境里使用:离线(不跟仪表连接时)和在线(跟仪表连接时)。
当打开HART通讯器时,它首先进行自检,然后自动搜索HART兼容设备,如果没有找到设备,它就显示信息“NoDeviceFound”(没有找到设备)。
然后显示主菜单。
屏幕上有四个选择:Offline(离线),Online(在线),FrequencyDevice(频率设备)以及Utility(属性)。
如果找到一个HART兼容设备,HART通讯器会显示Online(在线)菜单。
使用位于LCD下的标有F1至F4的四个功能键,可选择由动态字符说明的软件功能。
在任意给定的菜单里,出现在功能键上的字符说明该键在当前菜单里的功能。
可选功能包括:
HELP(帮助)-提供给你关于显示选项的信息。
SEND(发送)-把你已经输入的信息发给仪表。
BACK(返回)-返回上次显示的菜单。
HOME(主菜单)-返回Online(在线)菜单。
EXIT(退出)-返回你已经请求过一个只读参数值的菜单。
ABORT(放弃)-取消你的输入并返回到你已经选择的当前变量或例行程序的菜单。
变量值不会改变。
OK(完成)-去下一个菜单或指令屏幕。
ENTER(进入)-发送你已经选择的信息给仪表或给将要发送的数字加上标记。
如果数值已加上标记将被发送,SEND动态字符会作为一个功能键选项而出现。
DEL(删除)-当输入一个变量时,删除当前光标位置处的字母。
ESC(撤消)-取消你的输入并返回你已经选择了当前变量的菜单。
变量数值不会改变。
SAVE(保存)-把信息存入记忆模块或数据堆栈。
三、仪表的设置和校验
(一)校验前的准备:
为了设置和校验仪表,保护必须为None(无)并且InstrumentMode(仪表模式)必须处在(非投用状态)。
要取消保护:
1.把4-20mA信号源连接到仪表上。
2.把HART通讯器连接到仪表上并将它开启。
3.按HART通讯器上的热键,并选择Protection(保护)。
4.从Protection菜单里选择None(无)。
当HART通讯器有提示时,临时把跳线跨
接到仪表接线盒内的辅助端子AUX+和AUX-上。
为了查看仪表模式,可按热键,然后选择InstrumentMode。
如果InstrumentMode 不是OutOfService,则从InstrumentMode菜单里选择OutOfService,并按ENTER(F4)。
对仪表有两种基本的设置方法,可依次从Onlin(在线)菜单里选择Setup&Diag (设置和诊断),BasicSetup(基本设置)中出现以下的可选的设置方法:AutoSetup(自动设置)――(推荐方法)此过程根据指定的执行机构类型和尺寸自动地选择适当的组态参数。
ManualSetup(手动设置)――此过程允许对下列参数组态输入数值:
1.InstrumentMode(仪表模式)
2.ControlMode(控制模式)
3.
ressure&Actuator(压力与执行机构)
4.Tuning&Calib(整定与校验)
要输入压力和执行机构参数,可选择Pressure&Actuator(压力与执行机构)然后给下面的参数输入数值:
ressureUnit(压力单位)
MaxSupply ressure(最大气源压力)
ActuatorType(执行机构类型)
FeedbackConnection(反馈连接)
TvlSensorMotion(行程传感器旋转方向)
ValveStyle(阀门类型)
ZeroControlSignal(零控制信号)
为了调整整定、行程切割低点和放大器、或自动校验行程,可选择Tuning&Calib (整定与校验),然后选择需要进行的步骤:
TuningSet(整定参数)
TvlCutoffLow(行程切割低点)
RelayAdjust(放大器调整)
AutoCalibTravel(自动校验行程)
(二)校验:
当进行阀门检修后,需要对执行机构进行的行程重新进行校验。
在进行行程校验前,检查气动放大器的调整(1-1-1-3或1-4-8)。
选择RelayAdjust,然后依照HART通讯器显示的提示来检查气动放大器的调整,完成后盖上数字式阀门控制器的盖子。
行程校验有两种校验方式(手动、自动)。
在校验过程中建议采用自动校验,因手动校验较为复杂和困难。
从Online菜单中选择,然后选择BasicSetup、AutoSetup和AutoCalibTravel(在HART通讯器上可依次按1-1-1-4),或在菜单Setup&Diag下选择Calibrate和AutoCalibTravel(1-4-2),然后按照HART通讯器上的提示自动地校验行程。
当FeedbackConnection(反馈连接)是Sstem-Standard(直通式-标准)时,在自动校验时需要与用户进行交流,用户交流可提供更加精确的交叉点(参考点)的调整。
其他方式的反馈连接不需要用户互动,可从第5步开始。
1、选择交叉点调整方法:Manual(手动),LastValue(前次值),或Default(缺省值)。
推荐选择Manual(手动)调整。
如果选择了手动,HART显示器会提示在第3步中调整交叉点。
如果选择LashValue(上次值),则采用当前储存于仪表的交叉点设定值并无需与自动校验程序作进一步的用户互动(去步骤4)。
在不能选择Manual时可以使用此选项。
如果选择Defualt(缺省值),一个近似的交叉点会被发送到仪表,也无需与自动校验程序作进一步的用户互动(去步骤5),只能把它作为最后的选择。
2、如果选择Manual(手动),则要求选择一个信号调整源:Analog(模拟)或Digital(数字)。
如果用电流源去调整交叉点,选择Analog,去第3步。
如果用数字化调节电流源,选择Digital,去第4步。
3、如果选择Analog作为交叉点调整源,HART通讯器将会提示调整电流源直至反馈臂与执行机构推杆成直角。
在完成调整之后,按OK,去第5步。
4、如果选择Digital(数字)作为交叉点的调整源,HART通讯器会显示一个界面提示去完成交叉点的调整。
选择需要改变反馈臂角度的方向和大小,使其与执行机构成直角。
如果需要再次调整,重复该步骤,否则选择Done(完成),去第5步。
5、自动校验的其余部分时自动进行的。
当Calibrate(校验)菜单出现时,校验就完成了。
6、把仪表恢复到InService(投用状态),并检验行程是否正确地跟随电流源。
