氧化锌避雷器的选型方法修订稿
氧化锌避雷器特点及选型探讨
４０ ２ ≤Ｕ
≤４ ６８
９ ≤Ｕ ０
≤４ ６８
４ ． ≤Ｕ
≤２ ５
５ ≤Ｕ
≤１ ７
５ ≤Ｕ
≤９ ０
５ ． ≤Ｕ
≤ ｌ８ Ｏ
４ ≤Ｕ ２
≤８ ４
４ ≤Ｕ
≤１ ５ ３
．
０２ ≤Ｉ ＿ ８ Ｊ ≤Ｏ Ｏ ． ５
２４ ．≤Ｕ ≤ １． ５２
使用场所 ：ｓ 表示配电型 ；ｚ 一 一表示电站型；Ｒ 表示 并联补偿 电 一 容器用 ；Ｉ 表示 电机用 ；卜 表示电气化铁道用 卜一 附 加 特 性 ：ｗ一 表 示 防污 型 ；（一表 示 高原 ；Ｔ 一 表 示 湿热 带 地 ｝ Ｈ
区用 ． ．
根据 不同型号 ．避雷器的选型主要 由如下几个参数确定 ：
科 ／／ ２ ｛ Ｉ． ０ ＿
薅
应 用 方 法 论
２ ０ ７
氧化锌避雷 器特 点及选 探讨
张同良
（中冶 赛 迪 公 自动 化 事 业 部 ，重 庆 ４ ０ １ ０ ０ ３）
摘 要 介绍 Ｔ） ， 手要的氧化锌避雷 器的特点 ，并根 据氧化锌避 雷器产 品 号，探 讨 』在不同的应 用场合 ，如何确定避宙 器选型的几 电流峰值 。
根据 Ｇ ３ — ００ Ｂ１０ ２ ２０ ，氧 化 锌 避雷 器 按 标称 放 电电 流 可划 分 为 ２ｋ １ ０ Ａ、 ｌｋ ０ Ａ、５ Ａ、２５ Ａ、１５ Ａ ｋ ．ｋ ｋ 五类 。而凡 ，ＣＢｌ０ ２ ２ ０ 还给 选型 ｌ３ — ０ ０ 建议 ，如 表 １ 示 。 所 因此 ，根据不同的电压等级 及避雷器的使用场所就可以确定避雷器 的标 称放 电 电流
１２ 标 称 放 电 电流 ． 标 称 放 电 电 流 是指 ：用 米 划 分 避 雷 器 等 级 的 ，具 有８２ 波 形 的 省 电 ／０
氧化锌避雷器技术性能和选择原则

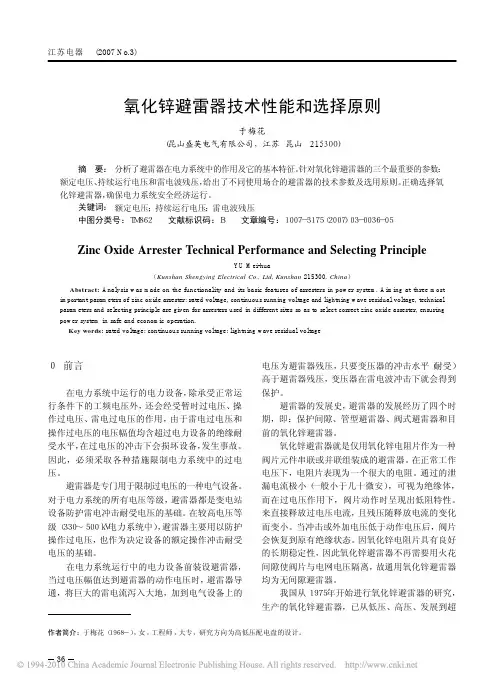

氧化锌避雷器技术性能和选择原则
氧化锌避雷器技术性能和选择原则
于梅花 （昆山盛英电气有限公司，江苏 昆山 ２１５３００）
摘 要： 分析了避雷器在电力系统中的作用及它的基本特征。针对氧化锌避雷器的三个最重要的参数： 额定电压、持续运行电压和雷电波残压，给出了不同使用场合的避雷器的技术参数及选用原则。正确选择氧 化锌避雷器，确保电力系统安全经济运行。
表１ 系统最高工作电压
系统电 ３
压 ／ｋＶ
６ １０
最高工作 ３．６ ７．２ １２
电压 ／ ｋ Ｖ
２０ ３５ ６６ １１０ ２２０ ３３０ ５００ ２４ ４０．５ ７２．５ １２６ ２５２ ３６３ ５５０
２）暂时过电压：通常产生于系统接地故障、负 荷突变、谐振与铁磁谐振。它的严重性取决于其幅 值持续时间。 ３）操作过电压：产生于线路的合闸和重合，故 障和切除故障，切合电容性负荷，切合空载变压器、 感性负荷等。 ４）雷电过电压：又称大气过电压，是由直击雷 和反击雷或者感应雷产生过电压，幅值高、能量大， 对设备的绝缘构成很大威胁，２２０ ｋＶ 系统及以下电 气设备绝缘水平由避雷器残压决定。 ２．１ 氧化锌避雷器基本参数 ２．１．１ 避雷器额定电压 按 ＩＥＣ 标准规定，避雷器注入标准规定的能量 后，必须能耐受相当于额定电压数值的暂时过电压 至少 １０ ｓ，是避雷器运行的重要指标。 避雷器额定电压按（１）式选择［１］： Ｕ ｒ ≥ｋＵ ｔ （１） 式中：Ｕ ｒ —避雷器额定电压 Ｕ ｔ—暂时过电压 ｋ —切除短路故障时间系数。１０ ｓ 及以 内切除故障 ｋ ＝１．０，１０ ｓ 以上切除故障 ｋ ＝１．３。 在选择避雷器额定电压时，仅考虑单相接地时， 甩负荷和长线电容效应引起的暂时过电压，可按表 ２ 选取。避雷器额定电压推荐值，见表 ３。
三相氧化锌避雷器带电测试仪选型技巧及正确接线方式？
三相氧化锌避雷器带电测试仪选型技巧及正确接线方式？三相氧化锌避雷器是防止电网由于雷电等突发事件而受到破坏的关键性元件之一、因此，在电力系统中，三相氧化锌避雷器处于至关紧要的地位。
为了确保其正常工作，必需进行定期的带电测试，以此诊断其工作状态。
以下将介绍三相氧化锌避雷器的选型技巧及正确接线方式。
一、三相氧化锌避雷器选型技巧1. 依据系统额定电压和额定电流选择合适的三相氧化锌避雷器三相氧化锌避雷器的选择应与供电系统的额定电压和额定电流搭配，确保其正常工作。
若避雷器的额定电压和电流低于供电系统，则在工作过程中不能起到保护作用，反之则可能引起烧毁或事故。
因此，在选型时要充分考虑系统的额定电压和额定电流，以选择合适的三相氧化锌避雷器。
2. 考虑三相氧化锌避雷器的工作原理和适应范围三相氧化锌避雷器的工作原理是在电压超过其击穿电压的情况下自启动，将电荷从线路中引导到地面。
然而，在实际的供电系统中，存在很多不同的电力负荷、电力设备和环境因素，如电力负载变化、线路长度和湿度等，这些因素都会影响三相氧化锌避雷器的工作效果。
因此，在买三相氧化锌避雷器时，要选择适应性强、性能稳定的避雷器。
3. 关注三相氧化锌避雷器的长期性能三相氧化锌避雷器是电力系统中关键的保护元件之一，其质量稳定性和长期性能直接影响系统的安全性和牢靠性。
因此，在选择三相氧化锌避雷器时，要选择具有良好质量保证的产品，同时还要关注其生产厂家的信誉度和售后服务质量。
二、三相氧化锌避雷器正确接线方式三相氧化锌避雷器的接线方式应依照其引出端子的位置和数量，以及与用电设备的接口方式来选择。
其基本接线方式如下：1. 首先确认三相氧化锌避雷器的引出端子三相氧化锌避雷器的引出端子一般分为两类：直接固定端子和插接型端子。
其中，直接固定端子重要用于电气设备中，插接型端子则用于插板式保护器中。
2. 将三相氧化锌避雷器的引出端子与用电设备的接口进行连接将三相氧化锌避雷器的引出端子与用电设备的接口进行连接时，应依照其引出端子的数量和位置来确定接线的次序。
氧化锌避雷器现场选用及安装规范
氧化锌避雷器现场选用及安装规范一、氧化锌避雷器规范后的技术参数：电压等级参数备注220KVY10W－200/520或Y10W－204/532（大连法伏安）原则上220KV等级的MOA应使用防污型瓷外套MOA；110KV及以下等级宜采用复合绝缘外套MOA（采用复合外套时型号中含H）。
110KVY10W－100/260或Y10W－102/266（大连法伏安）220KV绕组中性点Y5W－108/281110KV绕组中性点Y1.5W－60/14435KVY5W－51/134或Y5W－52.7/13410KVY5WZ－17/4510KV电容器组Y5WR－17/42或Y5WR－17/4535KV中性点Y5W－51/134二、110KV及以上电压等级避雷器选用原则：1、全部选用无间隙氧化锌避雷器。
2、安装配套的带计数器型泄漏电流在线监测仪。
三、35KV及以下电压等级避雷器选用原则：1、用于室外安装的应统一选用无间隙氧化锌避雷器。
对已安装运行的无间隙MOA，若参数符合上述规范则坚持运行，若不符合则更换为复合外套无间隙MOA。
2、用于封闭柜内安装的应统一选用复合外套无间隙氧化锌避雷器。
PT柜内的避雷器统一更换为复合外套无间隙MOA，开关柜内不得安装避雷器。
2、35kV MOA必须加装配套的带放电计数器的泄漏电流在线监测仪，10kV MOA只加装配套的计数器。
四、现场安装及更换工作中应注意的事项1、主变绕组中性点避雷器的技术要求⑴对220KV变压器而言：220KV绕组中性点应采用Y5W¬—108/281型氧化锌避雷器，并联间隙选用300mm；110KV绕组中性点应选用Y1.5W¬—60/144型氧化锌避雷器，并联间隙选用140mm。
⑵对110KV变压器而言：中性点绝缘水平为60KV（LI325 AC140）的选用Y1.5W¬—60/144型氧化锌避雷器与140mm距离的水平间隙相并联；中性点绝缘水平为44KV（LI250 AC95）的选用Y1.5W¬—60/144型氧化锌避雷器与120mm距离的水平间隙相并联；中性点绝缘水平为35KV（LI185 AC85）的可用115mm距离的单独水平间隙进行保护。
氧化锌避雷器重要参数选择 民熔
氧化锌避雷器重要参数选择MOA有三个最重要的参数。
一个是氧化锌避雷器的额定电压，一个是氧化锌避雷器的标称残余电压，另一个是氧化锌避雷器的能量吸收能力。
MOA最重要的参数有三个。
一个是氧化锌避雷器的额定电压，一个是氧化锌避雷器的标称残余电压，另一个是氧化锌避雷器的能量吸收能力。
以hy5ws-17/50为例。
1氧化锌避雷器的额定电压，以上17种型号为额定电压。
额定电压的定义很复杂。
作为非专业厂家，可以简单理解为当过电压有效值达到17kv左右时，MOA就开始工作。
此参数不宜过低，否则容易导致氧化锌避雷器过载烧毁。
虽然旧国标将额定电压定为12.7，但实际工作值仍在17左右。
因此，旧的国标定义存在很大争议，现在没有推广。
因此，额定电压是17或16.5、17.5，其实是相同的性能水平，都是符合国家标准定义的17种产品，不买的话。
至于为什么会有17.5和16.5的东西，那是因为各厂商的具体参数以及上图所示独特车型的销售策略略有不同。
2氧化锌避雷器标称剩余电压三。
在上述模型中，50代表雷电的标称剩余电压，可以简单地理解为当发生最严重的雷击时，避雷器至少能将过电压峰值限制在50kV以下。
事实上，这个参数是避雷器最重要的参数，因为整个系统的绝缘协调基础在这里。
我们一直说低一点4良好的剩余电压是因为避雷器的残余电压降低了，相当于提高了系统内所有高压电器的安全裕度。
5但是，氧化锌电阻本身的性能限制了剩余电压的降低，这是有限的。
虽然间隙积能进一步降低残余压力，但它不是无限的，而且还有一个下限。
如果一个小厂声称其产品的残余压力低于正规的大工厂，基本上可以判断他们是在搞无序经营，不采购67.3条。
氧化锌避雷器的吸能能力。
避雷器工作时，由于通过Ka级大电流，会使避雷器发热。
如果不能承受，会导致损坏甚至爆炸。
因此，避雷器的吸能能力是一个非常重要的参数。
对于出口产品，容量用kJ/kV表示；对于国内产品，用方波电流容量表示。
该值越高，避雷器在不损坏的情况下所能承受的电流越大，性能越好。
氧化锌避雷器
氧化锌避雷器目录展开简述氧化锌避雷器是具有良好保护性能的避雷器。
利用氧化锌良好的非线性伏安特性，使在正常工作电压时流过避雷器的电流极小（微安或毫安级）；当过电压作用时，电阻急剧下降，泄放过电压的能量，达到保护的效果。
这种避雷器和传统的避雷器的差异是它没有放电间隙，利用氧化锌的非线性特性起到泄流和开断的作用。
介绍介绍：采用微电脑进行采样、控制等先进技术，可测量氧化锌避雷器在工频电压下的全电流、三次谐波、阻性电流、阻性电流峰值、容性电流、有功功率等。
分类1.按电压等级分氧化锌避雷器按额定电压值来分类，可分为三类；高压类；其指66KV以上等级的氧化锌避雷器系列产品，大致可划分为500kV、220kV、110kV、66kV四个等级等级。
中压类；其指3kV～66kV（不包括66kV系列的产品）范围内的氧化锌避雷器系列产品，大致可划分为3kV、6kV、10kV、35KV四个电压等级。
低压类；其指3KV以下（不包括3kV系列的产品）的氧化锌避雷器系列产品，大致可划分为1kV、0.5kV、0.38kV、0.22kV四个电压等级。
2.按标称放电电流分氧化锌避雷器按标称放电电流可划分为20、10、5、2.5、1.5kA五类。
3.按用途分氧化锌避雷器按用途可划分为系统用线路型、系统用电站型、系统用配电型、并联补偿电容器组保护型、电气化铁道型、电动机及电动机中性点型、变压器中性点型七类。
4.按结构分氧化锌避雷器按结构可划分为两大类；瓷外套；瓷外套氧化锌避雷器按耐污秽性能分为四个等级，Ⅰ级为普通型、Ⅱ级为用于中等污秽地区（爬电比距20mm/KV）、Ⅲ级为用于重污秽地区（爬电比距25mm/kV）、Ⅳ级为用于特重污秽地区（爬电比距31mm/kV）。
复合外套；复合外套氧化锌避雷器是用复合硅橡胶材料做外套，并选用高性能的氧化锌电阻片，内部采用特殊结构，用先进工艺方法装配而成，具有硅橡胶材料和氧化锌电阻片的双重优点。
该系列产品除具有瓷外套氧化锌避雷器的一切优点外，另具有绝缘性能、高的耐污秽性能、良好的防爆性能以及体积小、重量轻、平时不需维护、不易破损、密封可靠、耐老化性能优良等优点。
10-35kV氧化锌避雷器技术规范
35kV无间隙金属氧化物避雷器技术规范书工程项目：广西电网公司年月目录1．总则2．使用环境条件3．技术参数和性能要求4．供货范围5．卖方在投标时应提供的资料6．技术资料和图纸交付进度7．包装、贮存和运输8．技术服务与设计与联络1．总则1.1本规范书适用于10－35kV氧化锌避雷器（以下简称避雷器），它提出该设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2需方在本规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，未对一切技术细则作出规定，也未充分引述有关标准和规范的条文，供方应提供一套满足本规范书和现行有关标准要求的高质量产品及其相应服务。
1.3如果供方没有以书面形式对本规范书的条款提出异议，则意味着供方提供的设备（或系统）完全满足本规范书的要求。
如有异议，不管是多么微小，都应在投标书中以“对规范书的意见和与规范书的差异”为标题的专门章节加以详细描述。
1.4本设备技术规范书经需供双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
1.5供方须执行现行国家标准和行业标准。
应遵循的主要现行标准如下。
下列标准所包含的条文，通过在本技术规范中引用而构成为本技术规范的条文。
本技术规范出版时，所示版本均为有效。
所有标准都会被修订，供需双方应探讨使用下列标准最新版本的可能性。
有矛盾时，按现行的技术要求较高的标准执行。
GB 311.1-1997 高压输变电设备的绝缘配合GB 7354-1987 局部放电测量GB 11032-2000 交流无间隙金属氧化物避雷器GB50150－1991电气装置安装工程电气设备交接试验标准GB11604－1989高压电器设备无线电干扰测试方法DL/T804-2002 交流电力系统金属氧化物避雷器使用导则JB/T 8952-1999 35kV及以下交流系统用复合外套无间隙金属氧化物避雷器JB/Z336－1989 避雷器用橡胶密封件及材料规范1.6本设备技术规范书未尽事宜，由需供双方协商确定。
氧化锌避雷器选型标准及注意事项 图文 民熔
氧化锌避雷器的选型标准选型标准每种避雷器各自有各自的优点和特点，需要针对不同的环境进行使用，才能起到良好的绝缘效果。
例如避雷器在额定电压下，相当于绝缘体，不会有任何的动作产生；当出现危机或者高电压的情况下，避雷器就会产生作用，将电流导入大地，有效的保护电力设备。
了解过避雷器的选型之后，让我们一起看看选型标准以及注意事项吧~氧化锌避雷器产品介绍：氧化锌避雷器HY5WS-17/50氧化锌避雷器10KV高压配电型A级复合避雷器产品型号: HY5WS- 17/50额定电压: 17KV产品名称:氧化锌避雷器直流参考电压: 25KV持续运行电压: 13.6KV方波通流容量: 100A防波冲击电流: 57.5KV(下残压)大电流冲击耐受: 65KA操作冲击电流: 38.5KV(下残压)注:高压危险!进行任何工作都必须先切断电流，严重遵守操作规程执行各种既定的制度慎防触电与火灾事故。
使用环境:a.海拔高度不超过2000米;b.环境温度:最高不高于+40C- -40C;C.周围环境相对湿度:平均值不大于85%;d.地震强度不超过8级;e.安装场所:无火灾、易燃、易爆、严重污秽、化学腐蚀及剧烈震动场所。
体积小、重量轻，耐碰撞运输无碰损失，安装灵活特别适合在开关柜内使用民熔 HY5WZ-17/45高压氧化锌避雷器10KV电站型金属氧化锌避雷器民熔 35KV高压避雷器HY5WZ-51/134户外电站型氧化锌避雷器复合型选用者以往只考虑操作过电压和雷电过电压水平的避雷器选型及弊端国家标准规定，系统供电端电压应略高于系统的标称电压(或额定电压)Un的K倍，即K=Um/Un(Um是系统最高电压)。
电气设备的绝缘应能在Un下长期运行。
220kV及以下系统的K为1.15，330kV及以上系统的K=1.1。
避雷器设计的初期也遵守上述原则。
氧化锌避雷器之前是SiC避雷器。
10kV及以下SiC避雷器的灭弧电压设计是定在系统最高运行电压的1.1倍;35kVSiC避雷器的灭弧电压等于系统最高电压;110kV及以上SiC避雷器的灭弧电压为系统最高电压的80%。
氧化锌避雷器选型方法 图文 民熔
氧化锌避雷器从我国电力系统实际情况出发，结合避雷器选型的历史回顾和新版本的避雷器国家标准，提出了使电力系统安全、可靠运行的并联电容器装置用氧化锌避雷器的选型方法，对变电站中并联电容器装置的设计具有一定的参考价值。
以往只考虑操作过电压和雷电过电压水平的避雷器选型及弊端国家标准规定，系统供电端电压应略高于系统的标称电压(或额定电压)Un的K倍，即K=Um/ Un (Um 是系统最高电压)。
电气设备的绝缘应能在Un下长期运行。
220kV及以下系统的K为1.15, 330kV及以下系统的K=1.1。
避雷器设计的初期也遵守上述原则。
买避雷器就上民熔电气氧化锌避雷器之前是SiC避雷器。
10kV及以下SiC避雷器的灭弧电压设计是定在系统最高运行电压的1. 1倍; 35kVSiC 避雷器的灭弧电压等于系统最高电压;110kV及以上SiC避雷器的灭弧电压为系统最高电压的80%。
对应以上的倍数分别有110%避雷器、100%避雷器和80%避雷器。
我国使用氧化锌避雷器初期，其额定电压是以SiC避雷器的灭弧电压为参考作设计的。
早期的6kV、10kV和35kV避雷器均遵守上述原则，如: Y5WR-7.6/ 26、Y5WR-12. 7/ 45、Y5WR-41 / 130。
而最大长期工频工作电压为系统最高相电压，如Y5WR-12.7/ 45为:2.保证在单相接地过电压下运行且电力系统安全情况下的避雷器选型及必要性从安全运行角度，避雷器的额定电压的选择还应遵守如下原则:①氧化锌避雷器的额定电压，应该使它高于其在安装处可能出现的工频暂态电压。
在110kV及以上的中性点接地系统中是可以按上述方法选择的。
②在110kV及以下的中性点非直接接地系统中,电力部门]规程规定在单相接地情况下允许运行2h,有时甚至在断续地产生弧光接地过电压情况下运行2h以上才能发现故障，这类系统的运行特点对氧化锌避雷器在额定电压下安全运行10s构成严重威胁。
且氧化锌避雷器与SiC避雷器结构、设计不同(后者是有间隙灭弧，前者没有间隙或者只有隔流间隙)，使得实践中氧化锌避雷器出现热崩溃甚至严重的爆炸事故。
氧化锌避雷器的选择
氧化锌避雷器的选择1) 按长期作用于避雷器上的最高电压确定避雷器的持续运行电压有效值和按避雷器安装地点的暂时过电压幅值和持续时间选择避雷器的额定电压。
通常情况下，避雷器额定电压有效值>系统额定电压有效值>持续运行电压有效值，这些数据的选择对避雷器的正常运行影响最大，此外选择型号时，根据安装处避雷器的主要作用尽可能考虑直流1 mA参考电压。
2) 估算通过避雷器的放电电流幅值，选择避雷器的标称放电电流。
我们平时选用的氧化锌避雷器标称放电电流一般为5，10，20 kA的，其对应的最大通流容量8/20 μs以及波头1 us陡坡冲击残压峰值的10 kA，20 kA，40 kA参数。
本参数主要决定被保护设备在直击雷的情况下，雷电流的影响大小，可根据电站所在位置的年平均雷电次数计算可能高于标称放电电流的次数，及电站在电力系统中的作用来进行选择。
3) 根据被保护设备的额定雷电冲击耐受电压和额定操作冲击耐受电压，按绝缘配合的要求，确定避雷器的雷电过电压保护水平和操作过电压保护水平。
对于直击雷的冲击作用，避雷器在承受工频过电压前将吸收一定雷电过电压或操作过电压的能量，这部分能量会引起电阻片温度升高，从而影响避雷器耐受工频过电压的能力。
为此，选择避雷器时考虑雷电过电压和操作过电压的保护水平就显得尤为重要了。
4) 按避雷器安装处最大故障电流，选择避雷器的压力释放等级。
设备选择的重要依据之一是站内的短路电流计算结果，避雷器的压力释放等级可根据计算结果进行选择，对于直击雷的冲击电流可参考标称放电电流的选择依据进行选择。
5) 按避雷器安装处环境污染程度，选择避雷器瓷套的泄漏比距。
6) 按避雷器安装的引线拉力选择它的机械强度7) 当避雷器不满足绝缘配合要求时，可采取适当降低其额定电压或标称放电电流等级或提高被保。
氧化锌避雷器的选型
石化电气·防雷与接地2007增刊139氧化锌避雷器的选型胜利工程设计咨询公司 王文明摘要 本文对氧化锌避雷器的分类进行简要的介绍，着重介绍了氧化锌避雷器在工程设计中的选择与计算。
关键词：氧化锌避雷器；选型；应用1 引言 避雷器是一种能吸收过电压能量、限制过电压幅值的保护设备。
使用时将避雷器安装在被保护设备附近，与被保护设备并联。
在正常情况避雷器不动作（仅流过微安级的泄漏电流）；当作用在避雷器上的电压达到避雷器的动作电压时，避雷器导通，通过大电流，吸收过电压能量，并将过电压限制在一定水平，以保护设备的绝缘。
在释放过电压能量后，避雷器会自动恢复到不导通的正常工作状态。
避雷器的选择应根据系统运行方式不同、避雷器安装地点不同（保护对象不同）、避雷器型式不同而有所区别，但由于部分设计人员对系统的情况了解的不清楚、不准确，对避雷器的特性不了解，因此选择避雷器时具有一定的盲目性。
避雷器选型问题的主要难点是确定暂时过电压的范围问题，既要保证在较高的操作过电压及大气过电压下安全、可靠地动作，又要保证在暂时过电压下阀片不动作。
由于我国使用氧化锌避雷器初期，其额定电压是以SiC 避雷器的灭弧电压为参考作设计的，在选型时只考虑操作过电压和雷电过电压水平，如：10kV 及以下SiC 避雷器的灭弧电压设计是定在系统最高运行电压的1.1倍；35kV SiC 避雷器的灭弧电压等于系统最高电压；110kV 及以上SiC 避雷器的灭弧电压为系统最高电压的80％。
对应以上的倍数分别有110％避雷器、100％避雷器和80％避雷器。
早期的6kV 、10kV 和35kV 避雷器均遵守上述原则，而最大长期工频工作电压为系统最高相电压。
在氧化锌避雷器的设计中如仍按以上原则选型，则可能导致氧化锌避雷器出现热崩溃甚至严重的爆炸事故。
本文结合实际工程，介绍避雷器的分类及选型应用。
2 金属氧化物避雷器的分类避雷器分为有间隙和无间隙两种。
浅谈氧化锌避雷器的分类及选型
浅谈氧化锌避雷器的分类及选型摘要：概述避雷器的简要分类，探讨在多种场合的应用，如何确定避雷器的型号及几个重要参数。
关键词：避雷器；分类；选型1 概述为防止电力系统中各种电器设备免受雷电过电压、操作过电压、工频暂态过电压冲击而损坏，必须在规定的位置设置过电压保护装置。
避雷器是最常用的过电压保护装置。
避雷器经历了保护间隙、排气式避雷器、阀式避雷器、磁吹避雷器等阶段的发展之后，在70年代出现了金属氧化物避雷器。
金属氧化锌避雷器性能优异，在工程中得到了广泛的应用。
在工程实施中如何正确选型非常重要，关系着设备的安全运行，本文拟在这方面作一些探讨，并对单相交流金属氧化锌避雷器的主要参数进行说明。
2氧化锌避雷器选型的主要参数及选型2.1 依据JB/T 8459-2011《避雷器产品型号编制方法》，交流金属氧化物避雷器型号结构如下：产品型式：Y—表示瓷套式金属氧化物避雷器；YH(HY)—表示复合外套金属氧化物避雷器。
标称放电电流：用来划分避雷器放电电流等级的，具有8/20波形的雷电冲击电流峰值。
根据GB11032-2010,氧化锌避雷器按标称放电电流可划分为20、10、5、2.5、1.5 kA 五类。
根据GB11032-2010的建议，不同的电压等级及避雷器的使用场所确定避雷器的标称放电电流。
结构特征：W—表示无间隙；C—表示串联间隙；B－表示有并联间隙。
使用场所：S—适用于配电；Z—适用于变电站；R—适用于保护电容器组；D—适用于旋转电机；N-适用于变压器或旋转电机的中性点；F-适用于气体绝缘金属封闭开关设备；B-适用于阻波器；T—适用于电气化铁道；A适用于换流站交流母线；FA适用于换流站交流滤波器。
附加特性：TL-避雷器附带脱离器；F带电插拔避雷器；P-不带电插拔避雷器；W—重防污地区；G—高海拨地区；T—湿热带地区；YJ-液浸式。
2.2额定电压避雷器额定电压是施加到避雷器端子间的最大运行工频电压有效值，它是表明避雷器运行特性的一个重要参数，但它不等于系统标称电压。
探讨氧化锌避雷器的选型
探讨氧化锌避雷器的选型摘要：针对一些单位使用氧化锌避雷器存在选型不当的现状，导致避雷器在运行中起不到应有的保护作用，甚至容易发生事故，威胁到电网的安全运行。
据此结合氧化锌避雷器的分类，对选型中常见错误进行阐述，提供给相关人员借鉴。
关键词：避雷器；分类；选型0引言氧化锌避雷器是20 世纪 70年代出现的性能优良的电压保护装置，我国从日本引进氧化锌避雷器技术及装备，由引进到吸收、消化、技术改进用了3年时间，于80年代中期达到国际先进水平。
但是由于生产厂家优劣不齐，设计部门选型不当，运行部门维护经验不足，由此引发的电网事故时有发生。
1避雷器选型误区由于选型人员缺乏防雷知识，对氧化锌避雷器的选型不够重视，简单认为只要安装了氧化锌避雷器就有防雷作用，造成氧化锌避雷器的选型错误，使得氧化锌避雷器在实际运行中根本起不到应有的保护作用。
根据多年现场经验，选型错误主要表现在以下方面。
1.1选型时未考虑环境条件氧化锌避雷器选型时应按照使用地区的环境温度、海拔高度、风速、污秽等级、地震烈度等条件选择，所以用户在订货时要作具体要求。
1.2选型时未考虑保护对象氧化锌避雷器选型时应按照被保护的对象确定避雷器的类型，保护对象不同，避雷器的型号也不同。
现以10 kV系统发电机为例加以说明。
电站型的氧化锌避雷器与发电机型的氧化锌避雷器型号与参数都有差别。
发电机的额定电压为10.5 kV，一般情况下，发电机出口安装有避雷器防止雷电过电压对发电机的侵害。
应选择发电机型的氧化锌避雷器，正确选型为HY5WD-13.5/31型的避雷器，而电站型的避雷器型号为HY5WZ-17/45。
1.3避雷器特性参数选择错误氧化锌避雷器最重要的参数有3个。
一个是氧化锌避雷器额定电压、一个是氧化锌避雷器标称残压、一个是氧化锌避雷器标称放电电流。
下面以HY5WZ-17/45型为例来说明。
1.3.1氧化锌避雷器的额定电压指允许加在避雷器两端间的最大工频电压的有效值，是在60℃温度下注入规定能量后能耐受额定电压10s，随后在持续运行电压下耐受30 min，能保持热稳定，不发生热击穿。
氧化锌避雷器的选型方法
氧化锌避雷器的选型方法从我国电力系统实际情况出发，结合避雷器选型的历史回顾和新版本的避雷器国家标准，提出了使电力系统安全、可靠运行的并联电容器装置用氧化锌避雷器的选型方法，对变电站中并联电容器装置的设计具有一定的参考价值。
关键词：氧化锌避雷器；额定电压；持续运行电压；并联电容器装置1 以往只考虑操作过电压和雷电过电压水平的避雷器选型及弊端国家标准规定，系统供电端电压应略高于系统的标称电压（或额定电压）Un 的K倍，即K＝Um／Un（Um是系统最高电压）。
电气设备的绝缘应能在Un下长期运行。
220kV及以下系统的K为1．15，330kV及以下系统的K＝1．1。
避雷器设计的初期也遵守上述原则。
氧化锌避雷器之前是SiC避雷器。
10kV及以下SiC避雷器的灭弧电压设计是定在系统最高运行电压的1．1倍；35kVSiC避雷器的灭弧电压等于系统最高电压；110kV及以上SiC避雷器的灭弧电压为系统最高电压的80％。
对应以上的倍数分别有110％避雷器、100％避雷器和80％避雷器。
我国使用氧化锌避雷器初期，其额定电压是以SiC避雷器的灭弧电压为参考作设计的。
早期的6kV、10kV和35kV避雷器均遵守上述原则，如：Y5WR－7．6／26、Y5WR－12．7／45、Y5WR－41／130。
而最大长期工频工作电压为系统最高相电压，如Y5WR－12．7／45为：2 保证在单相接地过电压下运行且电力系统安全情况下的避雷器选型及必要性从安全运行角度，避雷器的额定电压的选择还应遵守如下原则：①氧化锌避雷器的额定电压，应该使它高于其在安装处可能出现的工频暂态电压。
在110kV及以上的中性点接地系统中是可以按上述方法选择的。
②在110kV及以下的中性点非直接接地系统中，电力部门规程规定在单相接地情况下允许运行2h，有时甚至在断续地产生弧光接地过电压情况下运行2h以上才能发现故障，这类系统的运行特点对氧化锌避雷器在额定电压下安全运行10s构成严重威胁。
氧化锌避雷器的选型措施
收稿 日期 ：２０１２—１０—１０ 作者简 介 ：钱永林 （１９７３一 ），男 ，山西晋城人 ，本科 ，工程师 ，从事煤矿机电工作。
１）瓷外套类 ：以陶瓷作为氧化锌避雷器的绝 缘外护 套 ，其按耐污性能分为 ４个等级 ：Ｉ级为普通 型（爬 电比 距 为 １７ ｍｍ／ｋＶ）、ＩＩ级用 于中等污秽地 区（爬 电 比距 ２０ ｍｍ／ｋＶ）、１１１级用 于重 污秽地 区 （爬 电 比距 ２５ ｍｍ／ｋＶ）、 Ⅳ级用于特重污秽地 区（爬 电比距 ３１ ｍｍ／ｋＶ）。
７３
圜圜团
Ｔｅｃｈｎｏｌｏｇｙ ａｎｄ Ｅｘｐｅ ｒｉｅｎｃｅｓ
山西煤炭 ＳＨＡＮＸｌＭＥＩＴＡＮ
第３３卷 第２期
生产 、提高效益 。②保护性 能好 ，电阻片具有 良好 的非线 性伏 安特性 ，正 常工 作 电压下续 流值仅 为毫安级 ，无需 串联 问隙 ，消 除了因间隙击穿 、特性变化造成的影响。③ 吸收能量大 ，电阻片单位体积吸收能量较传统 的阀式避 雷器 电阻片大 ５～ｌ０倍 。④保护效果好 ，只要 过 电压超 过避 雷器的额定 电压 ，保护作用 就能开始 ，这对 降低 频 繁作 用的过 电压 、减 少异常绝缘 击穿 、延 长设备 寿命 都 有积极作用 。⑤运行检测方便 ，能通过带 电检测避雷器 特性 的变化 。⑥ 由于没有 串联间隙 ，电阻片不仅承受雷 电和操作过 电压作用 ，还要承受正常持续运行过 电压和 暂 时过 电压 ，因此 ，存在着在 这些 电压 作用下 的恶劣化 和热稳定 问题。
２ 避 雷器 的分 类
氧化锌 避雷器据其 电压等级 、使用地 点 、结构 、用途 等情况 ，大致分为下列类型 。 ２．１ 按 电压等级分类
氧化锌避雷器重要参数选择
氧化锌避雷器重要参数选择氧化锌避雷器最重要的参数有三个。
一个是氧化锌避雷器额定电压、一个是氧化锌避雷器标称残压、一个是氧化锌避雷器能量吸收能力。
氧化锌避雷器重要参数选择氧化锌避雷器最重要的参数有三个。
一个是氧化锌避雷器额定电压、一个是氧化锌避雷器标称残压、一个是氧化锌避雷器能量吸收能力。
下面以HY5WS-17/50为例来说明。
1.氧化锌避雷器的额定电压上述型号中的17表示额定电压。
额定电压的定义比较复杂，作为非专业制造人员，可以简单将其理解为过电压有效值达到17kV左右，氧化锌避雷器就会开始工作。
这个参数不能过低，否则容易导致氧化锌避雷器负担过重烧毁。
老国标虽然定义额定电压为12.7，但真实的工作值依然在17左右，因此老国标定义存在很大争议，现在已经不推广了。
所以额定电压是17还是16.5、17.5，其实是一样的性能等级，都是符合国标定义的17类产品，购买时不要去死抠字眼。
至于为什么会有17.5、16.5这一类的东西，是因为每个厂家具体参数有微小差别，以及独特上图型号的销售策略需要。
2.氧化锌避雷器的标称残压上述型号中的50表示雷电标称残压，可以简单将其理解为出现最严重雷击的时候，避雷器至少可以把过电压峰值限制在50kV以下。
这个参数事实上是避雷器最重要的参数，因为整个系统绝缘配合的基础就在这里。
我们不断的说降低残压好，就是因为降低了避雷器残压，也就等于提高了系统所有高压电器的安全裕度。
但是降低残压受到氧化锌电阻片本身性能限制，是有底限的。
有间隙产品虽然可以进一步降低残压，但是同样不是无限降低，同样存在一个底限。
如果有小厂宣称自己的产品残压比正规大厂都低，那基本上可以判断为是在乱搞，不买也罢。
3.氧化锌避雷器的能量吸收能力避雷器工作时，由于kA级大电流的通过，会大幅发热升温，若抵受不了，就会导致破坏甚至爆炸。
因此避雷器的能量吸收能力是很重要的参数。
出口型产品，按多少kJ/kV 的形式来表示这个能力；国内型产品，按方波通流容量多少A来表示。
避雷器的选型
氧化锌避雷器的简明选型第一步、电压等级。
国内型：依据系统标称电压和中性点接地方式确定。
出口型：每3kV一个电压等级，按设备绝缘配合要求选用。
第二步、结构特征。
无间隙型：常规使用，各种用途下均有对应的无间隙型号产品。
有间隙型：仅使用在需要加强保护的地方。
（例如线路保护）第三步、保护对象。
S型、Z型用于常规电器。
性能上Z型好，标称电流大的好。
D型保护电机。
标称电流5的是发电机专用，性能比2.5的高很多。
R型保护电容，依据电容器功率和接法换算通流容量进行选配。
中性点型分电机和变压器两种，都根据中性点接地方式选配。
其它型号中，X、T型为常规结构，仅需特殊设计参数和接线方式；F、L型不是常规结构，不能用常规结构避雷器替代。
第四步、使用场所。
常规避雷器都是户内外通用的，伞型设计符合规范的产品，应该都可以满足Ⅲ级和Ⅲ级以下防污。
污秽等级超过Ⅲ级，需要使用防污型产品并测算爬距。
海拔超过2000m，需要计算加强绝缘比例，使用高原型产品。
其它选型事项。
※磁吹阀式碳化硅避雷器（FCD）与无间隙氧化锌避雷器性能差不多，比有间隙氧化锌避雷器差一些。
其它F型避雷器（FZ、FS等）性能明显差很多。
※瓷套避雷器优缺点。
优点：耐用，无重大事故理论上可以使用50年。
缺点：庞大笨重不利安装，搬运时易破碎、使用时易爆炸伤人和设备。
※硅橡胶避雷器优缺点。
优点：绝缘性高，散热好，利于小型化、成套化电器使用。
缺点：外套存在寿命问题，使用达到一定年限后橡胶老化。
氧化锌避雷器采购中困扰最多的几个问题避雷器是整个电力系统绝缘配合的基础设备。
直白的说：设计单位须依据避雷器性能，确定系统所有高压电器设备的耐压能力。
所以其性能选择具有重大意义。
下面对氧化锌避雷器选购中出现困扰最多的几个结构、型号和参数问题做简单说明。
一、YH还是HY的问题。
首先要知道，Y和H是什么意思。
Y表示“金属氧化物”，即我们通常所说的氧化锌避雷器；H表示“复合外套”，即我们通常所说的硅橡胶避雷器。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
氧化锌避雷器的选型方
法
WEIHUA system office room 【WEIHUA 16H-WEIHUA WEIHUA8Q8-
氧化锌避雷器的选型方法
从我国电力系统实际情况出发，结合避雷器选型的历史回顾和新版本的避雷器国家标准，提出了使电力系统安全、可靠运行的并联电容器装置用氧化锌避雷器的选型方法，对变电站中并联电容器装置的设计具有一定的参考价值。
关键词：氧化锌避雷器；额定电压；持续运行电压；并联电容器装置
1 以往只考虑操作过电压和雷电过电压水平的避雷器选型及弊端
国家标准规定，系统供电端电压应略高于系统的标称电压（或额定电压）Un的K倍，即K＝Um／Un（Um是系统最高电压）。
电气设备的绝缘应能在Un 下长期运行。
220kV及以下系统的K为1．15，330kV及以下系统的K＝1．1。
避雷器设计的初期也遵守上述原则。
氧化锌避雷器之前是SiC避雷器。
10kV及以下SiC避雷器的灭弧电压设计是定在系统最高运行电压的1．1倍；35kVSiC避雷器的灭弧电压等于系统最高电压；110kV及以上SiC避雷器的灭弧电压为系统最高电压的80％。
对应以上的倍数分别有110％避雷器、100％避雷器和80％避雷器。
我国使用氧化锌避雷器初期，其额定电压是以SiC避雷器的灭弧电压为参考作设计的。
早期的6kV、10kV和35kV避雷器均遵守上述原则，如：Y5WR －7．6／26、Y5WR－12．7／45、Y5WR－41／130。
而最大长期工频工作电压为系统最高相电压，如Y5WR－12．7／45为：
2 保证在单相接地过电压下运行且电力系统安全情况下的避雷器选型及必要性
从安全运行角度，避雷器的额定电压的选择还应遵守如下原则：
①氧化锌避雷器的额定电压，应该使它高于其在安装处可能出现的工频暂态电压。
在110kV及以上的中性点接地系统中是可以按上述方法选择的。
②在110kV及以下的中性点非直接接地系统中，电力部门规程规定在单相接地情况下允许运行2h，有时甚至在断续地产生弧光接地过电压情况下运行2h 以上才能发现故障，这类系统的运行特点对氧化锌避雷器在额定电压下安全运行10s构成严重威胁。
且氧化锌避雷器与SiC避雷器结构、设计不同（后者是有间隙灭弧，前者没有间隙或者只有隔流间隙），使得实践中氧化锌避雷器出现热崩溃甚至严重的爆炸事故。
面对这种情况，许多供电局、电力设计院根据各地的电网条件提出了许多类型的额定电压值（如14．4kV，14．7kV等）。
而在多次国标讨论稿中动作负载试验中耐受10s的额定电压规定提高至1．2～1．3倍，使氧化锌避雷器对中性点非直接接地系统工况的适应能力有所提高。
而由于氧化锌避雷器的额定电压选择过低，使避雷器在单相接地过电压甚至许多暂态过电压下工作出现安全事故。
电力部安全监察及生产协调司早在1993年10月30日第十七期安全情况通报上就对避雷器提出修改意见。
文中要求对新装设的3～66kV电压等级无间隙氧化锌避雷器持续运行电压（UC）和额定电压（Ur）按表1所列值选择，而同时保护性能不能降低。
（括号内数据适用于发电机和变压器中性点氧化锌避雷器，Um为系统标准电压的倍）
而在通报发布与新标准修订的过渡阶段，对中性点非接地系统的氧化锌避雷器额定电压、持续运行电压的选择提出了如下设计规则：
额定电压在参考SiC避雷器灭弧电压设计基础上乘以倍，持续运行电压为系统运行最高线电压。
这样各种电压等级电容器用避雷器的额定电压数据如下：
6kV额定电压（型号为Y5WR-10/27）：
上述基本数据由于没有统一标准，避雷器厂家及使用单位在设计制造中会有出入。
3
贯彻2000年版新标准，安全、合理地对避雷器进行选型的现实性
在我国2000年新标准中（GB11032-2000），额定电压的选择上述倍原则得到了认可，但持续运行电压的选择则出现了新规定：从反映避雷器使用寿命的参数/U1mA作为参考值选择（设计）避雷器持续运行电压。
以国内避雷器的设计、制造水平，一般?值为80％，故持续运行电压选择为额定电压的0．8倍。
这一点我们从伏安曲线的小电流区上看，是有根据的。
这样，在实践中根据具体条件进行模拟计算或按经验惯例对避雷器进行选型时，应考虑单相接地运行1h的过电压水平。
但用户中的技术协议甚至电力设计院图纸中出现了许多与上述值有细微差别的额定电压值，我认为是不必要的（如10kV中出现16．5kV、16．7kV等）。
理由是实际设计避雷器过程中，额定电压值在伏－安曲线中是在小电流区里面，均小于U1mAAC值，追求细微之差在实际避雷器设计中得不到实现；另外从下面论述可知，按照新国标要求选择才能在许可过电压下安全使用（这是指不接地系统）。
4 按2000年版新标准中非接地系统氧化锌避雷器选型的科学性
4．1 额定电压的选择应按施加到避雷器端子间的最大允许工频电压有效值选择、设计，此时能在所规定的动作负载试验中确定的暂态过电压下正确地工作。
持续运行电压的选择必须是允许持久地施加于避雷器端子间的有效值。
此时工频放电电压要足够高，以免在被保护设备的绝缘能耐受不需保护的操作过
电压下动作，延长使用寿命，且必须考虑到我国现阶段制造氧化锌避雷器的荷电率与残压的实际水平。
4．2凡是工频电压升高较严重的处所或是设备绝缘试验电压较高的条件所允许，就应选择较高的氧化锌避雷器额定电压。
工频参考电压的选择应等于或大于额定电压。
这两点在新国标要求中都较好地满足，下面计算也可发现是满足过电压要求的。
国标要求，要保证单相接地运行2h不动作。
最严重情况是当单相接地与甩负荷同时发生，此时理论计算可能出现的最大过电压为1．99倍，则选取的氧化锌避雷器容许持续运行电压UC（有效值）如下：
国标按荷电率为0．8选取额定电压（即Ur≈1．25 UC），均满足要求。
如果按躲开概率较高的弧光接地和谐振过电压，则额定电压应满足：
再按?＝0．8选择持续运行电压，也满足要求。
综上所述，避雷器选型问题的主要难点是确定暂时过电压的范围问题，既要保证在较高的操作过电压及大气过电压下安全、可靠地动作，又要保证在暂时过电压下阀片不动作。
现阶段避雷器的选型和设计必须保证2h单相接地时出现的系统最高过电压氧化锌避雷器不动作，否则氧化锌避雷器会出现热崩溃甚至爆炸事故。
故在不接地系统中按照新要求选择是合适的。
但在经消弧线圈接地的电容器装置中，接地过电压会低许多，这时可根据实际模拟计算选择较低的额定电压及持续运行电压使氧化锌避雷器在较低的操作过电压下动作，保护电容器装置，但如果不方便模拟，也可按不接地系统选择，因电容器极对地绝缘已考虑能满足单相接地2h要求。
在小于额定电压下工作，避雷器不动作也不会导致过电压损害电容器装置。
总之，这是由于氧化锌阀片不带串联间隙直接串联，导致氧化锌避雷器电阻片不能承受甚至超过1．99倍的过电压，导致以SiC灭弧电压作为参考选择的氧化锌避雷器额定电压不能满足要求，必然要升高才能保证避雷器安全工作，如没有实际模拟数据，以国家标准精神中体现的推荐值较合适，因为它满足了极限要求。
