三相方波逆变电路原理说明
三相逆变电路工作原理
三相逆变电路工作原理
三相逆变电路是一种将直流电转换为交流电的电路，其工作原理主要包括三相
桥式逆变电路、PWM控制技术和输出滤波等。
在三相逆变电路中，三相桥式逆变
电路是核心部分，它通过控制功率晶体管（IGBT）的导通与关断来实现对直流电
的逆变。
PWM控制技术则是通过对IGBT的开关信号进行调制，实现对输出交流
电的频率和幅值的精确控制。
而输出滤波则是通过滤波电感和电容来滤除逆变过程中产生的高频谐波，保证输出交流电的纯度和稳定性。
三相逆变电路的工作原理可以简单概括为，首先，直流电源通过整流电路将交
流电转换为直流电，然后直流电经过三相桥式逆变电路，通过控制IGBT的导通与
关断，实现对直流电的逆变，产生三相交流电。
接着，PWM控制技术对逆变电路
进行精确调制，控制输出交流电的频率和幅值。
最后，输出滤波电路对逆变过程中产生的高频谐波进行滤除，保证输出交流电的纯度和稳定性。
三相逆变电路的工作原理涉及到电力电子技术、控制技术和电路设计等多个领域。
在实际应用中，三相逆变电路被广泛应用于交流电动机驱动、电力电子变流器、风力发电系统、太阳能逆变器等领域。
其高效、稳定的特性使其成为现代工业和电力系统中不可或缺的重要组成部分。
总之，三相逆变电路通过三相桥式逆变电路、PWM控制技术和输出滤波等工
作原理，实现了对直流电的逆变，产生稳定、纯净的输出交流电。
其工作原理的深入理解对于电力电子领域的研究和应用具有重要意义，也为工业生产和电力系统的稳定运行提供了重要支撑。
三相逆变器电路原理和工作过程图文说明
三相逆变器电路原理和工作过程图文说明单相逆变器电路由于受到功率开关器件的容量、零线（中性线）电流、电网负载平衡要求和用电负载性质等的限制，容量一般都在100kV A以下，大容量的逆变电路大多采用三相形式。
三相逆变器按照直流电源的性质不同分为三相电压型逆变器和三相电流型逆变器。
1.三相电压型逆变器。
电压型逆变器就是逆变电路中的输入直流能量由一个稳定的电压源提供，其特点是逆变器在脉宽调制时的输出电压的幅值等于电压源的幅值，而电流波形取决于实际的负载阻抗。
三相电压型逆变器的基本电路如图6-15所示。
该电路主要由6只功率开关器件和6只续流二板管以及带中性点的直流电源构成。
图中负载L和R表示三相负载的各路相电感和相电阻。
图6-15 三相电压型逆变器电路原理图图6-15三相电压型逆变器电路原理图功率开关器件VT1～VT6在控制电路的作用下，控制信号为三相互差1200的脉冲信号时，可以控制每个功率开关器件导通180度或120度，相邻两个开关器件的导通时间互差60度逆变器三个桥臂中上部和下部开关元件以180度间隔交替开通和关断，VT1～VT6以60度的电位差依次开通和关断，在逆变器输出端形成a、b、c三相电压。
控制电路输出的开关控制信号可以是方波、阶梯波、脉宽调制方波、脉宽调制三角波和锯齿波等，其中后三种脉宽调制的波形都是以基础波作为载波，正弦波作为调制波，最后输出正弦波波形。
普通方波和被正弦波调制的方波的区别如图6-16所示，与普通方波信号相比，被调制的方波信号是按照正弦波规律变化的系列方波信号，即普通方波信号是连续导通的，而被调制的方波信号要在正弦波调制的周期内导通和关断N次。
方波调制波形图6-16 方波与被调制方波波形示意图2.三相电流型逆变器。
电流型逆变器的直流输入电源是一个恒定的直流电流源，需要调制的是电流，若一个矩形电流注入负载，电压波形则是在负载阻抗的作用下生成的。
在电流型逆变器中，有两种不同的方法控制基波电流的幅值，一种方法是直流电流源的幅值变化法，这种万法使得交流电输出侧的电流控制比较简单；另一种方法是用脉宽调制来控制基波电流。
三相方波逆变电路原理说明综述
三相方波逆变电路原理说明综述
单桥逆变器是最简单的逆变器结构。
它由直流电源和四个开关管组成。
开关管按照其中一种规律关闭和导通，使输出电压在正弦波轨迹上变化。
但是，单桥逆变器的输出电压存在大量谐波，对负载和逆变器系统的其他
部分造成干扰。
为了减小谐波，全桥逆变器和三股桥逆变器应运而生。
全桥逆变器由
直流电源和四个开关管组成，其中两个开关管处于同一通态，另外两个开
关管也处于同一通态，这样可以产生和传输一个相位偏移180度的两个方波。
三股桥逆变器由直流电源和六个开关管组成，可以产生和传输三相方波。
三相方波逆变电路的工作原理如下：首先，直流输入电压通过一个滤
波电路，将其平滑为基本的直流电压。
然后，逆变器将这个基本的直流电
压转换为三相方波交流电。
逆变器中的开关管会按照特定的控制策略开关
和关闭，产生需要的交流输出波形。
最后，输出电路将逆变器产生的三相
方波电压传输给负载，从而实现了直流到三相方波的转换。
三相方波逆变电路有许多应用。
其中一个主要的应用是工业变频器。
工业变频器使用三相方波逆变电路将直流电转换为交流电，以控制交流电
机的转速和输出功率。
另外，三相方波逆变电路还可以应用于UPS（不间
断电源）系统和电压源型PWM变频器中。
总之，三相方波逆变电路是一种将直流电转换为三相方波交流电的电路。
通过逆变器将直流电转换为三相方波，实现了直流到交流的转换。
三
相方波逆变电路应用广泛，特别是在工业变频器以及UPS系统等领域发挥
了重要作用。

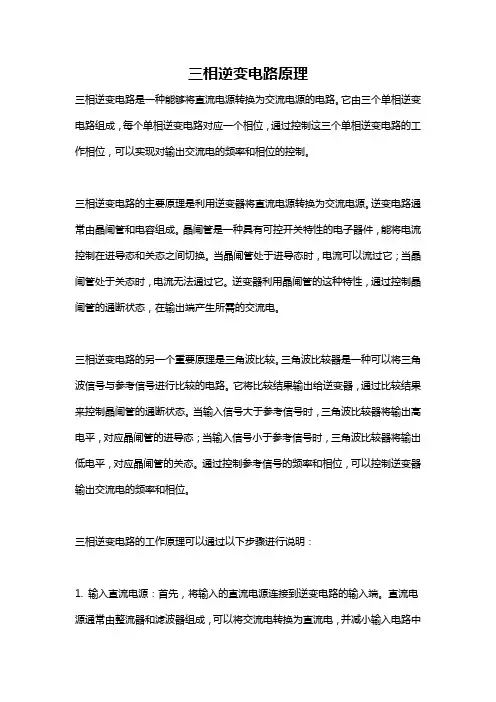

三相逆变电路原理
三相逆变电路原理三相逆变电路是一种能够将直流电源转换为交流电源的电路。
它由三个单相逆变电路组成，每个单相逆变电路对应一个相位，通过控制这三个单相逆变电路的工作相位，可以实现对输出交流电的频率和相位的控制。
三相逆变电路的主要原理是利用逆变器将直流电源转换为交流电源。
逆变电路通常由晶闸管和电容组成。
晶闸管是一种具有可控开关特性的电子器件，能将电流控制在进导态和关态之间切换。
当晶闸管处于进导态时，电流可以流过它；当晶闸管处于关态时，电流无法通过它。
逆变器利用晶闸管的这种特性，通过控制晶闸管的通断状态，在输出端产生所需的交流电。
三相逆变电路的另一个重要原理是三角波比较。
三角波比较器是一种可以将三角波信号与参考信号进行比较的电路。
它将比较结果输出给逆变器，通过比较结果来控制晶闸管的通断状态。
当输入信号大于参考信号时，三角波比较器将输出高电平，对应晶闸管的进导态；当输入信号小于参考信号时，三角波比较器将输出低电平，对应晶闸管的关态。
通过控制参考信号的频率和相位，可以控制逆变器输出交流电的频率和相位。
三相逆变电路的工作原理可以通过以下步骤进行说明：1. 输入直流电源：首先，将输入的直流电源连接到逆变电路的输入端。
直流电源通常由整流器和滤波器组成，可以将交流电转换为直流电，并减小输入电路中的电压波动。
2. 三角波比较器：逆变器通过三角波比较器来产生控制信号。
三角波信号的频率和相位与期望的输出交流电的频率和相位相匹配。
参考信号通常是由控制电路生成的。
3. 控制晶闸管：根据三角波比较器的输出信号，控制晶闸管的通断状态。
当输出信号为高电平时，晶闸管进入导通状态，电流可以通过它。
当输出信号为低电平时，晶闸管进入关断状态，电流无法通过它。
4. 输出交流电：根据控制信号，逆变器控制晶闸管的通断状态，从而将直流电源转换为交流电源。
三相逆变电路中的每个单相逆变电路分别控制一个相位的输出交流电。
通过控制晶闸管的通断状态，三相逆变电路可以实现对输出交流电的频率和相位的控制。
晶体管通用型三相pwm逆变电路工作原理
晶体管通用型三相PWM逆变电路工作原理一、引言随着可再生能源和智能电网的快速发展，逆变技术在电力系统中的地位日益重要。
其中，三相PWM逆变电路因其高效、可靠的性能，在各种电力电子变换装置中占据着主导地位。
本文旨在深入探讨晶体管通用型三相PWM逆变电路的工作原理，为相关领域的工程实践提供理论支持。
二、三相PWM逆变电路概述三相PWM逆变电路由三个单相PWM逆变电路组成，其输出为三相交流电压。
在三相PWM逆变电路中，通常采用SPWM（Sinusoidal PWM）技术，即正弦脉冲宽度调制技术，以生成与电网电压相位相同、幅值可调的三相交流电压。
三、工作原理1. 脉冲宽度调制（PWM）：PWM技术是三相PWM逆变电路的核心，通过调节脉冲的宽度，可以控制输出电压的幅值和频率。
在SPWM技术中，三角波与期望的输出电压进行比较，从而生成一系列的脉冲，这些脉冲的宽度反映了输出电压的幅值和频率。
2. 相位控制：为了生成与电网电压相位相同的三相交流电压，需要对各相的脉冲宽度进行相位控制。
通过适当地延迟各相的脉冲，可以控制输出电压的相位。
3. 晶体管通用型：晶体管通用型三相PWM逆变电路采用晶体管作为开关器件。
当晶体管导通时，能量从直流侧传递到交流侧；当晶体管关断时，交流侧的能量回馈到直流侧。
通过高速地开关晶体管，可以实现能量的双向流动，同时生成所需的三相交流电压。
4. 同步整流：为了提高逆变器的效率，晶体管通用型三相PWM逆变电路还采用了同步整流技术。
通过控制整流器的开关状态，可以减小不必要的能量损失，提高逆变器的整体效率。
四、结论晶体管通用型三相PWM逆变电路凭借其高效、稳定和灵活的特性，已经成为了电力电子领域的关键技术之一。
随着能源转换和智能电网的不断发展，对三相PWM逆变电路的研究和应用将会更加深入和广泛。
同时，对逆变电路的效率和稳定性要求也将不断提升，进一步推动逆变技术的发展。
通过对晶体管通用型三相PWM逆变电路的工作原理进行深入研究，将有助于更好地理解其性能特点，为相关领域的工程实践提供有力支持。
三相方波逆变电路基础学习知识原理说明
三相方波逆变电路基础学习知识原理说明三相方波反变电路是将三相交流电源通过有源功率器件（如晶闸管、IGBT等）进行逆变，输出一个近似于方波的交流电信号的电路。
这种电路常用于交流电机的驱动和变频器中。
三相方波逆变电路一般由六个晶闸管和六个二极管组成，每个晶闸管和二极管串联连接在一个相电源上。
晶闸管通过控制电压和电流的引脚来进行开关控制。
在电路中，三相电源的三个相分别连接到晶闸管和二极管的三个交流侧，而直流侧则通过电感和电容连接在一起。
在工作时，通过向控制引脚施加正向或负向电压，来控制晶闸管的导通或封锁。
只有当晶闸管导通时，交流侧的电流才能够通过。
在一个周期内，每个晶闸管逐个导通并导通一定时间，从而形成一个类似方波的输出。
三相方波逆变电路的工作原理是基于三相电流的120度相位差。
在一个周期内，每个相电源分别提供电压，这三个相电压相互交错，分别对晶闸管进行开通和断开控制。
通过合理地控制各个晶闸管的导通时间和导通顺序，可以使得输出的电压和电流波形接近方波。
然而，三相方波逆变电路由于使用了有源功率器件，存在着开关干扰、谐波产生以及效率较低的问题。
开关干扰是由于晶闸管在导通和封锁过程中会产生瞬时电压和电流的变化，从而导致进线电源的干扰。
谐波产生是由于方波输出存在较高的谐波成分，这些谐波会对电机等负载产生不利影响。
效率较低则是由于晶闸管等有源功率器件本身存在较大的功耗。
为了改善这些问题，现代的逆变电路更多地使用了无源元件（如电阻、电容、电感等）的补偿，以及采用PWM（脉宽调制）技术进行控制，从而提高了逆变电路的效率和性能。
综上所述，三相方波逆变电路通过控制晶闸管的导通和封锁来实现三相交流电源的逆变输出。
它的工作原理是基于三相电流的120度相位差，通过合理控制晶闸管的导通时间和顺序，可以得到近似于方波的输出波形。
然而，由于有源功率器件本身的限制，逆变电路存在着开关干扰、谐波产生和效率较低的问题。
为了解决这些问题，现代的逆变电路更多地采用无源元件的补偿和PWM技术的控制。
三相方波逆变电路原理说明
三相方波逆变电路原理说明Revised by Jack on December 14,2020目录1 引言设计要求本次课程设计题目要求为三相方波逆变电路的设计。
设计过程从原理分析、元器件的选取，到方案的确定以及Matlab仿真等，巩固了理论知识，基本达到设计要求。
完成三相方波逆变电路的仿真，开关管选IGBT，直流电压为530V，阻感负载，负载有功功率1KW，感性无功功率为100Var。
逆变的概念逆变即直流电变成交流电，与整流相对应。
电力系统中，将电网交流电通过整流技术变成直流电，然后通过逆变技术，将直流变成高频交流，再通过高频变压器降压，就达到缩小变压器体积和提高供电质量的目的了。
三相逆变三相逆变技术广泛应用于交流传动、无功补偿等领域。
在三相PWM 交流伺服系统中，一般采用三个桥臂的结构，即逆变桥主电路有6 个功率开关器件（功率MOSFET 或IGBT）构成，若每个开关器件都用一个单独的驱动电路驱动，则需6 个驱动电路，至少要配备4 个相互独立的直流电源为其供电，使得系统硬件结构复杂，可靠性下降，且调试困难，设计成本偏高。
2 三相电压源型SPWM逆变器PWM的基本原理PWM(Pulse Width Modulation)控就是对脉冲的宽度进行调制的技术，即通过一系列脉冲的宽度进行调制，来等效地获得所需要的波形。
PWM控制技术最重要的理论基础是面积等效原理，即冲量相等而形状不同的窄脉冲加在具有惯性的环节上时，其效果基本相同。
SPWM控制技术是PWM控制技术的主要应用，即输出脉冲的宽度按正弦规律变化而和正弦波等效。
SPWM逆变电路及其控制方法SPWM逆变电路属于电力电子器件的应用系统，因此，一个完整的SPWM逆变电路应该由控制电路、驱动电路和以电力电子器件为核心的主电路组成。
由信息电子电路组成的控制电路按照系统的工作要求形成控制信号，通过驱动电路去控制主电路中电力电子器件的导通或者关断，来完成整个系统的功能。
三相逆变电路结构和工作原理
三相逆变电路结构和工作原理一、引言三相逆变电路是一种常用的电力电子转换器，广泛应用于工业和家庭等领域。
本文将介绍三相逆变电路的结构和工作原理。
二、结构三相逆变电路由整流器、逆变器和滤波器组成。
1. 整流器整流器负责将交流电源转换为直流电源。
常见的整流器有单相桥式整流器和三相桥式整流器。
在三相逆变电路中，通常采用三相桥式整流器，它由六个二极管组成。
其中，每个相位上的二极管分别连接到三相交流电源的三个输出端，形成一个桥式整流电路。
整流器的作用是将输入的三相交流电转换为直流电，为逆变器提供输入电源。
2. 逆变器逆变器负责将直流电源转换为交流电源。
在三相逆变电路中，逆变器通常采用全桥逆变器，它由四个开关管和四个二极管组成。
其中，开关管分别为IGBT管或MOS管，二极管用于反向电流的通路。
逆变器的作用是将输入的直流电转换为需要的交流电信号，实现电能的逆变。
3. 滤波器滤波器用于平滑逆变器输出的交流电信号，减小输出波形的含有高次谐波的幅值。
常见的滤波器包括电容滤波器和电感滤波器。
滤波器的作用是提供稳定的交流电信号，使输出电压具有较低的谐波含量。
三、工作原理三相逆变电路的工作原理如下：1. 整流器工作原理当三相交流电源接通时，整流器中的二极管将正半周的交流电信号导通，使之通过。
在负半周，二极管则截止，不导通。
通过这样的工作方式，整流器实现了将三相交流电转换为直流电的功能。
2. 逆变器工作原理逆变器的工作原理与整流器相反。
当直流电源输入到逆变器时，逆变器中的开关管根据控制信号的变化，通过开关动作来控制交流电的输出。
当开关管导通时，直流电源的电流通过对应的开关管和反向通路的二极管，形成一个闭合电路，从而输出相应的交流电信号。
当开关管截止时，对应的相位上没有电流通过，输出的交流电信号为零。
通过控制开关管的导通和截止，逆变器可以实现输出交流电信号的频率和幅值的控制。
3. 滤波器工作原理滤波器的工作原理是通过电容器或电感器对逆变器输出的交流电信号进行滤波，去除其中的高次谐波成分。
三相的方波逆变电路原理说明书
三相的方波逆变电路原理说明书一、引言本文将详细介绍三相的方波逆变电路的原理及工作方式。
方波逆变电路是一种常用的电力电子转换器，广泛应用于工业控制、电力传输和电力供应等领域。
本文将从电路结构、工作原理、性能参数等方面进行说明。
二、电路结构三相的方波逆变电路由三相桥式整流器、滤波电容、逆变器等组成。
其基本电路结构如下图所示：[插入电路结构示意图]三相桥式整流器将交流电源转换为直流电压，并通过滤波电容对直流电压进行平滑处理。
逆变器将直流电压转换为方波交流电压输出。
三、工作原理1. 三相桥式整流器工作原理：三相桥式整流器由六个二极管组成，分为正半桥和负半桥。
当交流电源的A相电压大于B相和C相电压时，A相的二极管导通，B相和C相的二极管截止，此时A相电流通过负半桥输出。
当B相电压大于A相和C相电压时，B相的二极管导通，A相和C相的二极管截止，此时B相电流通过正半桥输出。
同理，当C相电压大于A相和B相电压时，C相的二极管导通，A相和B相的二极管截止，此时C相电流通过负半桥输出。
通过这样的切换，交流电源的三相电压可以被转换为直流电压输出。
2. 逆变器工作原理：逆变器由六个开关管组成，分为正半桥和负半桥。
逆变器的工作周期分为两个阶段：正半周期和负半周期。
在正半周期中，正半桥的两个开关管分别导通和截止，负半桥的两个开关管截止。
在负半周期中，正半桥的两个开关管截止，负半桥的两个开关管分别导通和截止。
通过这样的切换，直流电压可以被转换为方波交流电压输出。
四、性能参数1. 输出电压：三相的方波逆变电路的输出电压为方波交流电压，其峰值电压与直流电压相关。
可以通过控制逆变器的开关频率和占空比来调节输出电压的大小。
2. 输出频率：三相的方波逆变电路的输出频率与输入交流电源的频率相同。
3. 输出功率：三相的方波逆变电路的输出功率与输入直流电压和负载电阻相关。
可以通过调节输入直流电压和负载电阻来控制输出功率的大小。
五、应用领域三相的方波逆变电路广泛应用于工业控制、电力传输和电力供应等领域。
三相pwm逆变器工作原理
三相pwm逆变器工作原理
三相PWM逆变器工作原理是将直流电能转换为交流电能的装置。
它由H桥拓扑结构组成，包括6个功率开关器件（MOSFET、IGBT等）和3个LC滤波网络（电感、电容器等）。
在工作过程中，直流电源通过滤波电容充电，然后通过3对逆变器输出引脚连接到H桥中。
H桥电路具备6种状态组合，通过适时开关和关断功率开关器件，可以按照PWM调制技术控制输出交流电的频率和幅值。
为了实现三相交流输出，逆变器通过交错地控制三个电路的导通状态，从而形成一个旋转的磁场。
这种旋转磁场可以驱动电机或负载产生连续的旋转力矩。
具体实现过程中，在每个电路的一半时间内，两个功率开关器件中的一个处于导通状态，而另一个处于非导通状态。
为了减小输出谐波和电流波形失真，PWM控制技术被用于快速开关和关闭功率开关器件，以调整占空比，从而改变输出电压频率和振幅。
通过逆变器输出端的LC滤波网络，可以过滤掉PWM调制过程中产生的高频谐波，保证输出交流电是干净的正弦波。
总之，三相PWM逆变器利用H桥和PWM调制技术，将直流电能转换为交流电能。
它在电力变换和电机驱动等领域具有广泛的应用。
三相逆变电路的工作原理
三相逆变电路的工作原理三相逆变电路是一种将三相交流电转换成直流电的电路，它的工作原理主要涉及到三相桥式整流器和逆变器的相互配合。
下面我将详细介绍三相逆变电路的工作原理。
让我们来了解一下什么是三相电。
三相电是指由三个交流电源相互错开120度的正弦波组成的电信号。
而逆变电路的作用就是将这种三相交流电转换成直流电。
三相逆变电路的工作原理主要分为两个阶段：整流器阶段和逆变器阶段。
在整流器阶段，三相桥式整流器起到了关键的作用。
三相桥式整流器由六个二极管组成，分别连接在一个三角形的三个顶点上。
当三相交流电输入到整流器中时，通过调整三个二极管的导通状态，可以实现对交流电的整流。
具体来说，当一个二极管导通时，交流电的一个相位会被整流为直流电，而其他两个相位则会被阻断。
通过不断地切换导通状态，三相桥式整流器可以将三相交流电转换成带有脉动的直流电。
接下来是逆变器阶段。
逆变器主要由功率开关管和滤波电容组成。
在逆变器中，功率开关管的开关动作控制了直流电的输出。
当功率开关管导通时，直流电会经过滤波电容输出；当功率开关管阻断时，直流电则不能通过。
通过不断地切换开关状态，逆变器可以将直流电转换成交流电。
具体来说，当一个功率开关管导通时，直流电会通过滤波电容输出，形成一个相位的正弦波；而其他两个相位则被阻断。
通过不断地切换开关管的导通状态，逆变器可以将直流电转换成带有脉动的三相交流电。
三相逆变电路的工作原理就是通过整流器将三相交流电转换成脉动的直流电，然后通过逆变器将直流电转换成带有脉动的三相交流电。
整个过程中，通过控制整流器和逆变器的开关动作，可以实现对电流和电压的控制。
这种三相逆变电路广泛应用于工业领域，例如电机驱动、电网与电池能量的转换等。
总的来说，三相逆变电路的工作原理是通过整流器将三相交流电转换成直流电，再通过逆变器将直流电转换成三相交流电。
整个过程中，通过控制整流器和逆变器的开关动作，可以实现对电流和电压的控制。
这种电路在工业应用中具有重要作用，为实现能量转换和电机驱动提供了有效的解决方案。
三相逆变电路工作原理
三相逆变电路工作原理
三相逆变电路是一种将直流电转换为交流电的装置。
其基本工作原理如下：
1. 输入直流电源：将直流电源接入到三相逆变电路的输入端。
直流电源可以是电池、整流器输出的直流电或其他的直流电源。
2. 桥式逆变器：通过桥式逆变器将输入的直流电转换为交流电。
桥式逆变器由六个开关器件组成，分为两组。
每一组分别由三个开关器件组成，这三个开关器件的导通与否决定了对应输出端的电压极性。
3. 控制信号：通过控制信号来控制桥式逆变器中的开关器件的导通与否。
通常使用PWM（脉宽调制）技术来生成控制信号，通过调整脉冲的宽度和频率来控制开关器件的导通时间和间隔，从而控制输出交流电的频率和幅值。
4. 输出交流电：当控制信号经过桥式逆变器控制了开关器件的导通与否后，输出端将得到一组近似正弦波形的交流电。
输出的交流电频率和幅值由控制信号决定。
总体来说，三相逆变电路通过桥式逆变器将输入的直流电转换为输出的交流电，通过控制器控制开关器件的导通与否，从而实现对输出交流电的频率和幅值的控制。
三相pwm逆变器工作原理
三相pwm逆变器工作原理
三相PWM逆变器是一种将直流电源变换为三相交流电源的电子装置。
它采用了PWM（脉宽调制）技术来控制输出的电压和频率。
工作原理如下：
1. 输入直流电源通过整流电路进行滤波，将直流电源转换为稳定的直流电压。
2. 控制电路根据输入的控制信号，通过三相桥臂中的IGBT （绝缘栅双极型晶体管）或MOSFET（金属氧化物半导体场效应晶体管）开关元件来控制电流的流向和大小。
3. 控制电路根据输入的控制信号生成PWM信号，将其发送给三相桥臂中的开关元件，以控制每个开关元件的导通时间和断开时间。
4. 通过不同的PWM信号控制方式，可以调整输出电压的幅值和频率。
一般情况下，采用空间矢量调制（SVPWM）方式，将三相PWM信号转换成一个类似正弦波的输出电压。
5. 输出的交流电压通过滤波电路平滑处理，得到稳定的三相交流电源。
三相PWM逆变器的工作原理可以通过调节控制信号的幅值和频率，实现对输出电压的精确控制。
它在工业应用中广泛应用于变频调速、电力传输和分布式发电等领域。
电力电子技术-三相方波型逆变电路
基本工作方式——180°导电方式 u UN'
a)
O
Ud
每桥臂导电180°，同一相上
u VN'
2
下两臂交替导电，各相开始 b) O
导电的角度差120 °。
u WN'
c)
O
任一瞬间有三个桥臂同时导 通。
u UV
Ud
d)
O
每次换流都是在同一相上下
两臂之间进行，也称为纵向
e) u NNO'
换流。
u UN
2Ud
¾导通顺序：12，23，34， 45，56，61，12
Vg1 T1
T1
ϖ
0
Vg2
T2
π
2π T 2
ϖ
0
Vg3
π
T3
2π
T3
ϖ
0
Vg4
π
T4
2π
T4
ϖ
0
Vg5
π T 5 2π
T5 ϖ
0
Vg6 T6
π
T 6 2π
ϖ
0
π
2π
ia
iD0
ib
π 2π
0
2π π
ϖ ϖ
ic
0
π 2π
ϖ
iab
0
π 2π
ϖ
(b) 波 形 （ 1200 导 电 类 型 ）
iU
O
Id
t
i V
O
t
iW
O
t
u UV
O
t
电流型三相桥式逆变电 路的输出波形
直流－交流变换器(2)
本讲总结
本讲学习了： 4.3 三相方波型逆变电路 4.3.1. 三相电压型逆变电路 4.3.2 三相电流型逆变电路
三相pwm逆变器的基本原理
三相pwm逆变器的基本原理
三相PWM逆变器是指使用PWM技术，将直流电源转换为三相交流电源的逆变器。
其基本原理可以分为三个步骤：
1.直流电源的变换：将直流电源通过升压变压器变换为所需的电压，然后通过整流电路得到直流电压。
2.PWM的产生：利用控制电路，对于逆变的输出波形进行精确控制。
控制电路通过比较A/D转换的一组参考信号和三相输出信号的大小关系产生PWM信号，并将其输出到逆变器中的三相桥臂上。
3.逆变输出：经过PWM信号控制的三相桥臂，将直流电源的直流电压分别分割成三相电压，在输出变压器所需变压比和相应的滤波器作用下，就可以产生所需要的三相输出电压。
通过这种方式，三相PWM逆变器可以在变换过程中实现电能的高效转换，同时也可以做到线路的简洁和噪声的低限。
因此，在很多工业和家用电器中都有广泛的应用。
逆变电路工作原理
逆变电路工作原理逆变电路是一种能够将直流电能转换为交流电能的电路。
它的主要作用是将直流电源转换为所需的交流电源，以满足不同电器设备的使用需求。
逆变电路广泛应用于各种领域，包括家庭电器、工业设备、通信系统等。
逆变电路的工作原理基于半导体器件的开关特性。
常见的逆变电路有两种类型：单相逆变电路和三相逆变电路。
下面将分别介绍这两种逆变电路的工作原理。
一、单相单相逆变电路是将单相直流电源转换为单相交流电源的电路。
它通常由整流器、滤波器和逆变器组成。
1. 整流器：单相逆变电路的第一步是将交流电源转换为直流电源，这是通过整流器实现的。
整流器通常采用二极管或者可控硅等器件，将交流电源的正半周或者负半周转换为直流电压。
2. 滤波器：由于整流器输出的是脉动的直流电压，需要通过滤波器进行滤波，使电压变得更加稳定。
滤波器通常由电容器和电感器组成，能够平滑输出电压波形。
3. 逆变器：滤波后的直流电压经过逆变器转换为交流电压。
逆变器是逆变电路的核心部份，它通过控制开关器件的导通和截止，将直流电压转换为交流电压。
逆变器通常采用晶闸管、MOSFET或者IGBT等器件，能够实现高效率的电能转换。
二、三相三相逆变电路是将三相直流电源转换为三相交流电源的电路。
它通常由整流器、滤波器和逆变器组成。
1. 整流器：三相逆变电路的整流器部份与单相逆变电路相似，将交流电源转换为直流电源。
2. 滤波器：滤波器的作用也与单相逆变电路相同，通过电容器和电感器对直流电压进行滤波，使其更加稳定。
3. 逆变器：逆变器部份是三相逆变电路的关键。
它通过控制开关器件的导通和截止，将直流电压转换为三相交流电压。
三相逆变器通常采用多个晶闸管、MOSFET或者IGBT等器件，能够实现高效率的电能转换。
逆变电路的工作原理可以通过控制开关器件的导通和截止来实现不同的输出电压和频率。
通过调节开关器件的工作方式和频率，可以实现不同的输出波形，如正弦波、方波、脉冲等，以满足不同设备的电能需求。
三相电压型逆变电路工作过程
三相电压型逆变电路工作过程三相电压型逆变电路是一种常见的电力转换装置，通常用于将三相交流电源转换为可控的直流电源，以满足各种工业、商业和家庭应用的需求。
它由变流器、控制电路和滤波器等多个部件组成，能够有效地实现电能的转换和控制。
下面将详细介绍三相电压型逆变电路的工作原理和过程。
一、三相电压型逆变电路的基本原理1. 逆变电路的作用三相电压型逆变电路的基本作用是将输入的三相交流电压转换为可控的直流电压，通过适当的控制方法将其转换为所需的频率和幅值的交流电压。
这种逆变电路通常用于电机驱动、电网并网发电系统、工业生产中的变频调速等领域。
2. 逆变电路的基本结构三相电压型逆变电路通常由整流、滤波、逆变和控制单元等部分组成。
整流单元用于将输入的三相交流电压转换为直流电压，滤波单元用于平滑直流电压波形，逆变单元通过适当的控制来生成所需的交流电压波形，控制单元用于实时监测和调节逆变电路的参数。
3. 逆变电路的控制方法逆变电路的控制方法包括开环控制和闭环控制两种。
开环控制是指通过预先设定的算法来控制逆变电路的工作状态，而闭环控制是指通过实时监测逆变电路的参数，并根据实际情况进行调节。
二、三相电压型逆变电路的工作过程1. 输入电压变换当三相电压型逆变电路接通时，输入的三相交流电压首先经过变压器降压变换成适合整流电路的电压。
然后进入整流单元，通过整流电路将交流电压转换为直流电压。
2. 滤波处理经过整流后的直流电压波形可能存在脉动，为了保证逆变电路输出的交流电压波形平稳，需要经过滤波处理。
滤波单元通常由电容和电感等元件组成，用于平滑直流电压波形，减小脉动成分，得到平稳的直流电压。
3. 逆变过程平滑后的直流电压被送入逆变单元，经过逆变单元的适当控制，可以得到所需的交流电压波形。
逆变单元一般采用晶闸管、场效应管、IGBT等功率器件，通过适当地触发这些电子器件，可以实现对输出交流电压波形的控制。
4. 控制调节逆变电路的控制单元通常采用先进的控制算法，根据输入的控制信号和实时监测的电压、电流等参数，实现对逆变电路的精准控制。
三相逆变器工作原理
三相逆变器工作原理
三相逆变器是一种将直流电能转换为交流电能的装置。
它通过将输入的直流电压分别转换为三个不同的交流电压，并将它们相互间的相位差保持在120度，最终形成一个稳定的三相交流电输出。
其主要工作原理如下：
1. 电流整流：三相逆变器首先接收来自电源的直流电压，并通过整流电路将其转换为固定的直流电流。
整流电路通常采用可控硅等器件，通过控制开关状态来实现电流的正向导通。
2. 滤波：直流电流经过整流后，可能会存在一些脉动成分。
为了减小脉动，需要在逆变器输出端加入滤波电路，将直流电流转换为平滑的直流电压。
滤波电路通常由电容器和电感器组成。
3. 逆变：经过滤波后的直流电压通过逆变器电路转换为交流电压。
逆变器电路通常由六个功率开关器件（如晶体管或IGBT）组成，以形成一个全桥逆变拓扑结构。
通过控制这些功率开关的导通和断开，可以将直流电压转换为三相交流电压输出。
4. 输出滤波：逆变器输出的交流电压可能存在一定的高频脉动成分，为了减小这些脉动，需要在输出端加入滤波电路。
输出滤波电路通常由电容器和电感器组成，用于消除高频成分，使输出电压更加平滑。
通过以上工作原理，三相逆变器可以将直流电能转换为高质量的三相交流电能供电给负载。
在实际应用中，逆变器通常还会
加入保护电路、控制电路等辅助功能，以确保其安全和稳定运行。
三相逆变电路的工作原理
三相逆变电路的工作原理整流阶段：在整流阶段，三相交流电源通过整流桥，将交流电转换为直流电。
整流桥是由六个电子管（整流器）组成，通常采用全控整流电路，由晶体管或晶闸管控制开通时间来实现正半周的整流。
当电子管导通时，负载上会有一个正半周的电流，从而使得输入的三相交流电转换为直流电。
逆变阶段：在逆变阶段，直流电通过逆变电路，将直流电转换为单相交流电或三相交流电。
逆变电路的核心部分是逆变器，逆变器是由多个开关元件（晶体管、晶闸管等）组成的，通过对开关元件的开通与关断来实现直流电到交流电的转换。
逆变器通常采用PWM（脉宽调制）技术，通过对开关元件的开关时间进行调节，可以得到不同频率、不同幅值的交流电。
在三相逆变电路中，逆变器可以分为两种类型：全桥逆变和半桥逆变。
全桥逆变器是由四个开关元件组成，可以实现三相逆变。
在逆变过程中，开关元件按照控制信号的要求不停地切换开通与关断，从而在负载上得到所需的交流电输出。
半桥逆变器是由两个开关元件组成，主要用于单相逆变。
通过对开关元件的不同开通与关断组合，可以实现正半周、负半周的交流电输出。
在逆变器中，控制信号是由控制电路产生的，控制电路通常由微处理器或其他数字逻辑器件实现，可以根据需要产生不同的控制信号，以实现不同的输出频率和幅值。
此外，逆变器还需要进行滤波和保护等处理，以确保输出电压的质量和设备的安全可靠。
需要注意的是，三相逆变电路的工作原理是基于电子器件的开关特性，通过不断地切换开通与关断来实现对电流和电压的控制和转换。
因此，在实际应用中，逆变器的设计和控制策略是关键，需要考虑到负载要求、能量转换效率以及对电子器件的保护等方面的因素。
三相逆变器电路原理和工作过程图文说明
三相逆变器电路原理和⼯作过程图⽂说明三相逆变器电路原理和⼯作过程图⽂说明单相逆变器电路由于受到功率开关器件的容量、零线（中性线）电流、电⽹负载平衡要求和⽤电负载性质等的限制，容量⼀般都在100kV A以下，⼤容量的逆变电路⼤多采⽤三相形式。
三相逆变器按照直流电源的性质不同分为三相电压型逆变器和三相电流型逆变器。
1.三相电压型逆变器。
电压型逆变器就是逆变电路中的输⼊直流能量由⼀个稳定的电压源提供，其特点是逆变器在脉宽调制时的输出电压的幅值等于电压源的幅值，⽽电流波形取决于实际的负载阻抗。
三相电压型逆变器的基本电路如图6-15所⽰。
该电路主要由6只功率开关器件和6只续流⼆板管以及带中性点的直流电源构成。
图中负载L和R表⽰三相负载的各路相电感和相电阻。
图6-15 三相电压型逆变器电路原理图图6-15三相电压型逆变器电路原理图功率开关器件VT1～VT6在控制电路的作⽤下，控制信号为三相互差1200的脉冲信号时，可以控制每个功率开关器件导通180度或120度，相邻两个开关器件的导通时间互差60度逆变器三个桥臂中上部和下部开关元件以180度间隔交替开通和关断，VT1～VT6以60度的电位差依次开通和关断，在逆变器输出端形成a、b、c三相电压。
控制电路输出的开关控制信号可以是⽅波、阶梯波、脉宽调制⽅波、脉宽调制三⾓波和锯齿波等，其中后三种脉宽调制的波形都是以基础波作为载波，正弦波作为调制波，最后输出正弦波波形。
普通⽅波和被正弦波调制的⽅波的区别如图6-16所⽰，与普通⽅波信号相⽐，被调制的⽅波信号是按照正弦波规律变化的系列⽅波信号，即普通⽅波信号是连续导通的，⽽被调制的⽅波信号要在正弦波调制的周期内导通和关断N次。
⽅波调制波形图6-16 ⽅波与被调制⽅波波形⽰意图2.三相电流型逆变器。
电流型逆变器的直流输⼊电源是⼀个恒定的直流电流源，需要调制的是电流，若⼀个矩形电流注⼊负载，电压波形则是在负载阻抗的作⽤下⽣成的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1 引言
设计要求
本次课程设计题目要求为三相方波逆变电路的设计。
设计过程从原理分析、元器件的选取，到方案的确定以及Matlab 仿真等，巩固了理论知识，基本达到设计要求。
完成三相方波逆变电路的仿真，开关管选IGBT,直流电压为530V,
阻感负载，负载有功功率1KV y感性无功功率为100Var。
逆变的概念
逆变即直流电变成交流电，与整流相对应
电力系统中，将电网交流电通过整流技术变成直流电，然后通过逆变技术，将直流变成高频交流，再通过高频变压器降压，就达到缩小变压器体积和提高供电质量的目的了。
三相逆变
三相逆变技术广泛应用于交流传动、无功补偿等领域。
在三相PWM交流
伺服系统中，一般采用三个桥臂的结构，即逆变桥主电路有6 个功率开关器件 (功率MOSFE或IGBT)构成，若每个开关器件都用一个单独的驱动电路驱动，则需6 个驱动电路，至少要配备4 个相互独立的直流电源为其供电，使得系统硬件结构复杂，可靠性下降，且调试困难，设计成本偏高。
2三相电压源型SPW逆变器
PWM的基本原理
PWM(Pulse Width Modulation) 控就是对脉冲的宽度进行调制的技术，即通过一系列脉冲的宽度进行调制，来等效地获得所需要的波形。
PWh控制技术最重要的理论基础是面积等效原理，即冲量相等而形状不同的窄脉冲加在具有惯性的环节上时，其效果基本相同。
SPW控制技术是PW M空制技术的主要应用，即输出脉冲的宽度按正弦规律变化而和正弦波等效。
SPWM逆变电路及其控制方法
SPW逆变电路属于电力电子器件的应用系统，因此，一个完整的SPW逆变电路应该由控制电路、驱动电路和以电力电子器件为核心的主电路组成。
由信息电子电路组成的控制电路按照系统的工作要求形成控制信号，通过驱动电路去控制主电路中电力电子器件的导通或者关断，来完成整个系统的功能。
目前应用最为广泛的是电压型PW逆变电路，脉宽控制方法主要有计算机法和调制法两种，但因为计算机法过程繁琐，当需要输出的正弦波的频率、幅值或相位发生变化时，结果都要变化，而调制法在这些方面有着无可比拟的优势，因此，调制法应用最为广泛。
所谓调制法，就是把希望输出的波形作为调制信号U t，把接收调制的信号作
为载波U c，通过信号波的调制得到所期望的PW波形。
三相方波逆变器
电路结构相同，只是控制方式不同。
每一开关元件在输出电压的一个周期中闭合180°
（占空比为，因此，在任何时间，总有三个开关元件闭合。
幅值关系：
,, /3 4Ud V6,,
直流电压利用率：U ab1 U d 0.78U d
A
U2
b10.78
U d
三相PWM逆变器提高直流电压利用率的方法
采用梯形波作为调制信号，可有效提高直流电压利用率；当梯形波幅值和三角波幅值相等时，梯形波所含的正弦基波分量幅值已经超过三角波幅值。
采用这种调制方式时，决定功率开关器件通断的方法和用正弦波作为调制信号时完全相同。
三相PWM逆变器提高直流电压利用率的方法
梯形波的形状用三角化率s =Ut/ Uto描述，Ut为以横轴为底时梯形波的高，
Uto为以横轴为底边把梯形两腰延长后相交所形成的三角形的高；s =0时梯形波变为矩形波，s =1时梯形波变为三角波；梯形波含低次谐波，故调制后的PWM 波含同样的低次谐波（3, 5，7…），但线压中3及其倍数次谐波不存在。
3逆变器主电路设计
图3-1是SPW逆变器的主电路设计图。
图中VI —V6是逆变器的六个功率开关器件，各由一个续流二极管反并联，整个逆变器由恒值直流电压U供电。
一组三相对称的正弦参考电压信号由参考信号发生器提供，其频率决定逆变器输出
的基波频率，应在所要求的输出频率范围内可调。
参考信号的幅值也可在一定范围内变化，决定输出电压的大小。
三角载波信号U c是共用的，分别与每相参考
电压比较后，给出“正”或“零”的饱和输出，产生SPW脉冲序列波。
U da，U db，U dc 作为逆变器功率开关器件的驱动控制信号。
当U ru U un U dj2时，给V4导通信号，给V1关断信号U un U^ 2，给
V1(V4)加导通信号时，可能是V1(V4)导通，也可能是VD1(VD4导通。
U d和U wn' 的
PWM波形只有U d/2两种电平。
当U ru U c时，给V1导通信号，给V4关断信号，U un
U d/2。
U uv的波形可由U un U vn得出，当1和6通时，U uv U d，当3和4通时，U uv U d，当1和3或4和6通时，U uv=O。
输出线电压PWI波由U d和0三种电平构成负载相电压
PWI波由(土2⑶ 5，( ± 1/3) U d和0共5 种电平组成。
图3-1 SPWM 逆变器的主电路设计图
防直通的死区时间同一相上下两臂的驱动信号互补，为防止上下臂直通而造成短路，留一小段上下臂都施加关断信号的死区时间。
死区时间的长短主要由
开关器件的关断时间决定。
死区时间会给输出的PWI波带来影响，使其稍稍偏离正弦波。
4软件仿真
Matlab软件
Matlab软件提供的仿真工具箱Simulink是一个功能十分强大的仿真软件，它可以根据用户的需要方便的为系统建立模型，并且十分直观，仿真精度高，结
果准确。
特别是其电力系统模块库PSB中包含了大量的电力电子功能模块，为我们仿真提供了极大的便利。
Matlab 提供了系统模型图形输入工具Simulink 工具箱。
在Matlab 中的
电力系统模块库PSB以Simulink为运算环境，涵盖了电路、电力电子、电气传动和电力系统等电工学科中常用的基本原件和系统仿真模型。
它由以下6 个子模块组成：电源模块库、连接模块库、测量模块库、电力电子模块库、电机模块库、基本件模块库。
在这6 个基本模块库的基础上，根据需要还可以组合出常用的、复杂的其他模块添加到所需的模块库中，为电力系统的研究和仿真带来更多的方便。
建模仿真
第一步先建立主电路仿真模型。
在simpowersystems 的electrical sources 库中选择直流电压源模块，参数设置如下图：
然后选择universal bridge模块，构成三相半桥电路。
开关器件选带反并联二极管的IGBT，选择三相串联RLC负载模块，选为星形连接。
将各模块相连, 边完成三相方波逆变器仿真模型的主电路部分。
第二步再来构造控制部分。
选择六个pulse gen erator模块，第一个参数设
置如下图:
之后，各模块一次之后6s,即相差60度。
采用mux模块将六路信号合成后加在三相桥的门
极。
最终得到的仿真模型如下图所示：
三相逆变电路主电路
第三步完成波形观测及分析部分。
在相应模块的测量选项和multimeter模块，即可观察逆变器的输出的相电压，相电流，和线电压。
通过串联的电流表可观察直流电流的波形。
分析仿真结果
将仿真时间设为，在powergui 中这是为离散仿真模式，采样时间为10-5s，运行后可得仿真结果。
理论上a相电压、a相电流，ab间线电压及直流电流波形如图实际仿真结果如下图
逆变器输出的相电压为六阶梯波，相电流和直流电流的波形与负载又关。
改变负载参数，观察电流波形的变化。
当负载参数如下图所示时：
A相，B相，C相电压和电流波形如下图：
Ab，bc，ca 电压如图：
5 总结
课程设计是培养学生综合运用所学知识, 发现,提出,分析和解决实际问题, 锻炼实践能力的重要环节, 是对学生实际工作能力的具体训练和考察过程. 随着科学技术发展的日新日异，电力电子已经成为当今空前活跃的领域，在生活中可以说得是无处不在。
因此作为二十一世纪的大学来说掌握电力电子的开发技术是十分重要的。
回顾起此次课程设计，至今我仍感慨颇多，的确，从选题到定稿，从理论到实践，在整整两星期的日子里，可以说得是苦多于甜，但是可以学到很多很多的的东西，同时不仅可以巩固了以前所学过的知识，而且学到了很多在书本上所没有学到过的知识。
通过这次课程设计使我懂得了理论与实际相结合是很重要的，只有理论知识是远远不够的，只有把所学的理论知识与实践相结合起来，从理论中得出结论，才能真正为社会服务，从而提高自己的实际动手能力和独立思考的能力。
在设计的过程中遇到问题，可以说得是困难重重，这毕竟第一次做的，难免会遇到过各种各样的问题，同时在设计的过程中发现了自己的不足之处，对以前所学过的知识理解得不够深刻，掌握得不够牢固，以后一定要努力学习，熟练掌握。
课程设计终于顺利结束了，特别感谢赵俊梅老师多次给予耐心的帮助和支
持！
参考文献
[1] 宏乃刚，电力电子技术基础，清华大学出版社，2007
[2] 王兆安，电力电子技术，电子工业出版社，2003
[3] 谢卫，电力电子与交流传动系统仿真，机械工业出版社，2009
[4] 林飞，杜欣，电力电子应用技术的MATLA仿真，中国电力出版社, 2009。
