1、中国半导体器件型号命名方法半导体器件型号由五部分（场效应器件、半导体特殊器件、复合管、PIN型管、激光器件的型号命名只有第三、四、五部分）组成。
五个部分意义如下：第一部分：用数字表示半导体器件有效电极数目。
2-二极管、3-三极管第二部分：用汉语拼音字母表示半导体器件的材料和极性。
表示二极管时：A-N型锗材料、B-P型锗材料、C-N型硅材料、D-P型硅材料。
表示三极管时：A-PNP 型锗材料、B-NPN型锗材料、C-PNP型硅材料、D-NPN型硅材料。
第三部分：用汉语拼音字母表示半导体器件的内型。
P-普通管、V-微波管、W-稳压管、C-参量管、Z-整流管、L-整流堆、S-隧道管、N-阻尼管、U-光电器件、K-开关管、X-低频小功率管(F<3MHz,Pc<1W)、G-高频小功率管（f>3MHz,Pc<1W)、D -低频大功率管（f<3MHz,Pc>1W)、A-高频大功率管（f>3MHz,Pc>1W)、T-半导体晶闸管（可控整流器）、Y-体效应器件、B-雪崩管、J-阶跃恢复管、CS-场效应管、BT-半导体特殊器件、FH-复合管、PIN-PIN型管、JG-激光器件。
第四部分：用数字表示序号第五部分：用汉语拼音字母表示规格号例如：3DG18表示NPN型硅材料高频三极管2、日本半导体分立器件型号命名方法日本生产的半导体分立器件，由五至七部分组成。
通常只用到前五个部分，其各部分的符号意义如下：第一部分：用数字表示器件有效电极数目或类型。
0-光电（即光敏）二极管三极管及上述器件的组合管、1-二极管、2三极或具有两个pn结的其他器件、3-具有四个有效电极或具有三个pn结的其他器件、┄┄依此类推。
第二部分：日本电子工业协会JEIA注册标志。
S-表示已在日本电子工业协会JEIA注册登记的半导体分立器件。
第三部分：用字母表示器件使用材料极性和类型。
A-PNP型高频管、B-PNP型低频管、C-NPN型高频管、D-NPN型低频管、F-P控制极可控硅、G-N控制极可控硅、H-N基极单结晶体管、J-P沟道场效应管、K-N沟道场效应管、M-双向可控硅。
半导体型号命名方法
半导体器件型号命名方法一、中国半导体器件型号命名方法半导体器件型号由五部分（场效应器件、半导体特殊器件、复合管、PIN型管、激光器件的型号命名只有第三、四、五部分）组成。
五个部分意义如下：第一部分：用数字表示半导体器件有效电极数目。
2-二极管、3-三极管第二部分：用汉语拼音字母表示半导体器件的材料和极性。
表示二极管时：A-N型锗材料、B-P型锗材料、C-N型硅材料、D-P型硅材料。
表示三极管时：A-PNP型锗材料、B-NPN型锗材料、C-PNP型硅材料、D-NPN型硅材料。
第三部分：用汉语拼音字母表示半导体器件的内型。
P-普通管、V-微波管、W-稳压管、C-参量管、Z-整流管、L-整流堆、S-隧道管、N-阻尼管、U-光电器件、K-开关管、X-低频小功率管(F＜3MHz,Pc＜1W)、G-高频小功率管（f＞3MHz,Pc＜1W)、D-低频大功率管（f＜3MHz,Pc ＞1W)、A-高频大功率管（f＞3MHz,Pc＞1W)、T-半导体晶闸管（可控整流器）、Y-体效应器件、B-雪崩管、J-阶跃恢复管、CS-场效应管、BT-半导体特殊器件、FH-复合管、PIN-PIN型管、JG-激光器件。
第四部分：用数字表示序号第五部分：用汉语拼音字母表示规格号二、日本半导体分立器件型号命名方法日本生产的半导体分立器件，由五至七部分组成。
通常只用到前五个部分，其各部分的符号意义如下：第一部分：用数字表示器件有效电极数目或类型。
0-光电（即光敏）二极管三极管及上述器件的组合管、1-二极管、2三极或具有两个pn结的其他器件、3-具有四个有效电极或具有三个pn结的其他器件、┄┄依此类推。
第二部分：日本电子工业协会JEIA注册标志。
S-表示已在日本电子工业协会JEIA注册登记的半导体分立器件。
第三部分：用字母表示器件使用材料极性和类型。
A-PNP型高频管、B-PNP型低频管、C-NPN 型高频管、D-NPN型低频管、F-P控制极可控硅、G-N控制极可控硅、H-N基极单结晶体管、J-P沟道场效应管、K-N 沟道场效应管、M-双向可控硅。
半导体型号命名方法(精)
半导体器件型号命名方法一、中国半导体器件型号命名方法半导体器件型号由五部分（场效应器件、半导体特殊器件、复合管、PIN型管、激光器件的型号命名只有第三、四、五部分）组成。
五个部分意义如下：第一部分：用数字表示半导体器件有效电极数目。
2-二极管、3-三极管第二部分：用汉语拼音字母表示半导体器件的材料和极性。
表示二极管时：A-N型锗材料、B-P型锗材料、C-N型硅材料、D-P型硅材料。
表示三极管时：A-PNP型锗材料、B-NPN型锗材料、C-PNP型硅材料、D-NPN型硅材料。
第三部分：用汉语拼音字母表示半导体器件的内型。
P-普通管、V-微波管、W-稳压管、C-参量管、Z-整流管、L-整流堆、S-隧道管、N-阻尼管、U-光电器件、K-开关管、X-低频小功率管(F＜3MHz,Pc＜1W)、G-高频小功率管（f＞3MHz,Pc＜1W)、D-低频大功率管（f＜3MHz,Pc ＞1W)、A-高频大功率管（f＞3MHz,Pc＞1W)、T-半导体晶闸管（可控整流器）、Y-体效应器件、B-雪崩管、J-阶跃恢复管、CS-场效应管、BT-半导体特殊器件、FH-复合管、PIN-PIN型管、JG-激光器件。
第四部分：用数字表示序号第五部分：用汉语拼音字母表示规格号二、日本半导体分立器件型号命名方法日本生产的半导体分立器件，由五至七部分组成。
通常只用到前五个部分，其各部分的符号意义如下：第一部分：用数字表示器件有效电极数目或类型。
0-光电（即光敏）二极管三极管及上述器件的组合管、1-二极管、2三极或具有两个pn结的其他器件、3-具有四个有效电极或具有三个pn结的其他器件、┄┄依此类推。
第二部分：日本电子工业协会JEIA注册标志。
S-表示已在日本电子工业协会JEIA注册登记的半导体分立器件。
第三部分：用字母表示器件使用材料极性和类型。
A-PNP型高频管、B-PNP型低频管、C-NPN 型高频管、D-NPN型低频管、F-P控制极可控硅、G-N控制极可控硅、H-N基极单结晶体管、J-P沟道场效应管、K-N 沟道场效应管、M-双向可控硅。
美国军用半导体器件型号和标志
美国军用半导体器件型号和标志QML-19500简介1．美国军用半导体器件型号和标志在美国军用标准中，半导体器件包括二极管，三极管，光藕等分立器件。
其军用产品型号和标志，按美军标准MIL-PRF-19500N《半导体器件总规范》（2005年发布）1.3条规定如下：A XN YYYY ZZZJANQQQ 或JANQCW前缀RHA等级器件类型识别号后缀见1.1见1.2见1.3见1.4.见1.51.1 前缀此前缀用于表示军用产品质量等级.对于已密封器件和未密封器件(即芯片)的质量等级及其相应标志规定如下:1.1.1密封器件的质量等级和标志密封器件的质量等级如上述”QQQ”所示, 质量等级从低到高顺序如下:JAN, JANTX JANTXV, JANJ 和JANS.JANS是适用于空间用途的等级,我们常称之为宇航级;JAN, JANTX, JANTXV, JANJ是高可靠军用等级,以前的标准中,曾这样描述:JAN---------标准军用等级JANTX-----特军级JANTXV---超特军级JANJ--------按标准规定,应在JANS生产线制造,质量等级比JANTXV高.1.1.2未密封器件即芯片的质量等级和标志未密封器件的质量等级如上述”QC”所述,质量等级从低到高顺序如下; JANHCJANKC.JANHC---适用于标准军事用途JANKC---适用于空间(宇航)用途上述”QCW”中的”W”表示此类产品—芯片,必须将适用的等级标志符,标志在包装盒的适当位置上.1.1.3 JAN和J标志按MIL—PRF—19500N 3.10.6.1条规定,当器件打印标志的位置较小时,“JAN”标志可以简化为“J”.这二个标志都是向联邦政府注册的,“JAN”的注册号为:504860;“J”的注册号为:1586261.因此,当器件管壳较小时,军用产品质量等级可以标志如下缩写前缀:质量等级 质量等级缩写JAN------------------- JJANTX----------------- JXJANTXV------------- JVJANJ------------------ JJJANS----------------- JS1.2 辐射加固保证(RHA)等级RHA等级采用一个字母表示,其等级从低到高顺序为:M,D,P,L,R,F,G和H.加固剂量如下: (除非另有规定)等级字母总剂量 Rad(si)中子流量 N/cm2M3×1032×1012D1×1042×1012P3×1042×1012L5×1042×1012R1×1052×1012F3×1052×1012G6×1052×1012H1×1062×10121.3 器件类型半导体器件的标志符用“XN”表示，其中“X”用一个数字表示，它比器件有源电极终端（引出端）数目少一，例如，二极管用“1N”表示，三极管用“2N”表示。
电子工程师必备基础知识手册(五)：半导体器件
电子工程师必备基础知识手册(五)：半导体器件.txt珍惜生活——上帝还让你活着，就肯定有他的安排。
雷锋做了好事不留名，但是每一件事情都记到日记里面。
电子工程师必备基础知识手册(五)：半导体器件半导体器件一、中国半导体器件型号命名方法半导体器件型号由五部分（场效应器件、半导体特殊器件、复合管、PIN 型管、激光器件的型号命名只有第三、四、五部分）组成。
五个部分意义如下：第一部分：用数字表示半导体器件有效电极数目。
2-二极管、3-三极管第二部分：用汉语拼音字母表示半导体器件的材料和极性。
表示二极管时：A-N 型锗材料、B-P 型锗材料、C-N 型硅材料、D-P 型硅材料。
表示三极管时：A-PNP 型锗材料、B-NPN 型锗材料、C-PNP 型硅材料、D-NPN 型硅材料。
第三部分：用汉语拼音字母表示半导体器件的内型。
P-普通管、V-微波管、W-稳压管、C-参量管、Z-整流管、L-整流堆、S-隧道管、N-阻尼管、U-光电器件、K-开关管、X-低频小功率管(F<3MHz,Pc<1W)、G-高频小功率管（f>3MHz,Pc<1W)、D-低频大功率管（f<3MHz,Pc>1W)、A-高频大功率管（f>3MHz,Pc>1W)、T-半导体晶闸管（可控整流器）、Y-体效应器件、B-雪崩管、J-阶跃恢复管、CS-场效应管、BT-半导体特殊器件、FH-复合管、PIN-PIN 型管、JG-激光器件。
第四部分：用数字表示序号第五部分：用汉语拼音字母表示规格号例如：3DG18 表示NPN 型硅材料高频三极管二、日本半导体分立器件型号命名方法日本生产的半导体分立器件，由五至七部分组成。
通常只用到前五个部分，其各部分的符号意义如下：第一部分：用数字表示器件有效电极数目或类型。
0-光电（即光敏）二极管三极管及上述器件的组合管、1-二极管、2 三极或具有两个pn 结的其他器件、3-具有四个有效电极或具有三个pn 结的其他器件、┄┄依此类推。

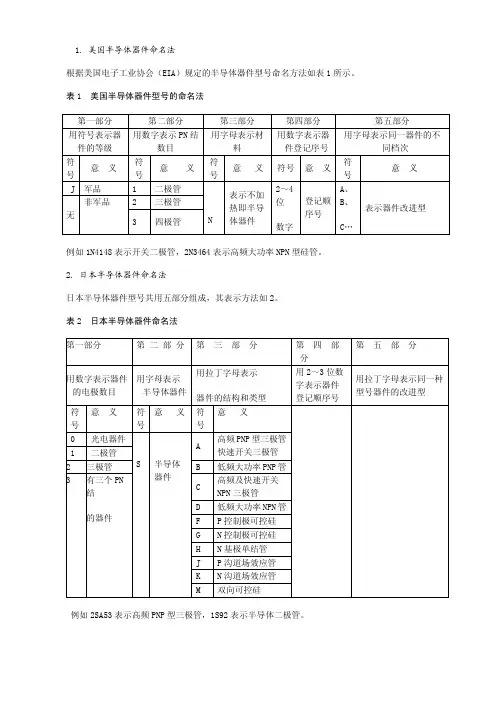

半导体命名方式
