《建筑工业化》PPT课件
房屋建筑学第10章 民用建筑工业化
3、双向墙板承重 楼板四面支承，与楼板锚固较好，建筑物的 整体刚度大。但房间的尺寸受限，布置不灵 活。 4、部分梁柱承重 墙板与部分梁柱共同承重。又分为两种形式： 一是利用纵墙搁置横梁，另一种是利用内纵 墙局部改为内柱，使柱与横梁形成内骨架形 式。部分梁柱承重有利于建筑平面的灵活布 置，但在适当位置均须设置横向剪力墙以增 加其横向刚度。
梁内甩筋
图10.7
梁与楼板的连接
3、柱与楼板的连接
柱与楼板连接时楼板直接支承在柱上， 其连接方法有三种：现浇连接、浆锚叠压连接和后张法预应力连接，
灌浆孔 灌浆孔
330 250 330 20 20
14钢筋 1:1早强水泥砂 浆（压力灌浆）
（a）现浇连接
350
10.2.3 外墙板类型、布置方式和连接构造
用普通混凝 土或轻质混 凝土制作
加气混凝 土砌块
圆孔 椭圆孔
(b)空心墙板 （a）实心墙板 加气混凝土块钢筋混凝土复合板空心墙板
墙板的机械化生产
2.楼板
3.屋面板
大板建筑的楼板有三种平面形式，即与砖混结构相同的小块楼板； 半间一块的大楼板和整间一块的大楼板。
60 660 70 预留缺口 （方便连接）
1 排列原则：整齐便于施工 正确选择砌块的尺寸 注意搭接，提高整体性 可使用镶砖
2 砌块墙的接缝处理----影响保温、防渗、隔声等，保证整体稳定性
3 砌块墙的拉结
砌块砌体必须错缝搭接，上下皮搭缝长度：中型砌块不小于150， 小型砌块不小于90。
砌块砌体必须错缝搭接，上下皮搭缝长度：中型砌块不小于150， 小型砌块不小于90。搭缝长度不足时，增设钢筋网片。
埋件
内墙板 连接角钢 埋件
内墙板 角钢
建筑工业化
建筑工业化概述——主要技术路线
具体来讲，建筑工业化的主要技术路线包括以下五个方面：
（五）大跨空间钢结构建造技术
空间结构是一种具有三维空间的形体和三维受力特性的结构。大跨空间 结构包括网架结构、网壳结构、薄壳结构、管桁架结构、悬索结构和膜结构 等。它广泛应用于体育馆、影剧院、展览馆、航站楼、大跨度桥梁等大型公 共建筑中。
建筑工业化概述——主要技术路线
具体来讲，建筑工业化的主要技术路线包括以下五个方面：
（二）现浇工艺与预制装配 相结合的技术
这种技术是梁、柱及框架构件 均为现场浇筑，楼板，墙体及小构 件采用预制。其优点是建筑物整体 性强，平面布置灵活，简化大型构 件的运输工作。例如：高层建筑中 墙体、电梯井筒等采用滑膜现浇工 艺或大模板现浇工艺，楼板采用预 制装配或装配整体式、迭合适楼板 等。
建筑工业化概述——优势
传统方式房屋质量问题层出不穷
工业化住宅能够最大程度改善结构 精度，墙体开裂等质量通病。
在精确度上，以混凝土柱的垂直度 误差为例，按照传统施工方法制作的 混凝土构件尺寸误允许值为5-8MM， 而以一号楼的预制方式生产的混凝土 柱子的误差在2MM以内。 混凝土的表面平整度偏差小于0.1%， 外墙瓷片拉拔强度提高9倍。
建筑构件有受力构件和非受力 构件，通常将受力构件称之为标 准构件，如：楼板、梁、楼梯、 墙板等；而门、窗以及装饰装修 等配件称之为建筑物的非受力构 件，归结为标准配件。 工业化建筑体系基本原理为 标准构件与标准配件便于产品的 互换、产品的定型与批量生产， 必须遵循模数，按照 统一模数 进 制的原则进行系统设计。
建筑工业化概述
一、建筑工业化概念、意义及其体系 二、建筑工业化的内容
三、建筑工业化的主要技术路线 四、建筑工业化的起源与发展
建筑工业化 PPT课件
接插式轻钢装配式住宅
接插式轻钢装配工艺
柱梁式轻钢结构建筑骨架构成
轻钢骨架
轻质混凝土砌块 轻钢装配式住宅
压型钢板的现浇整体式楼板 轻质屋面板
隔扇式轻钢结构建筑骨架构成
隔扇式轻钢住宅
混合式轻钢结构建筑骨架构成
盒子式轻钢结构建筑骨架构成
(a) 压型钢板叠合混凝土楼面
(b) 厚质纤维板衬模现浇钢筋混凝土楼面
内浇外挂
主体结构形式
内浇外砌
全现浇
现浇钢筋混凝土剪力墙结构建筑 现浇钢筋混凝土框架结构建筑
工业化现浇与装配相结合的工艺
第11章 建筑工业化
11.4 配套设备的工业化
●配套设备 ——电气设备、采暖设备、厨房、卫生设备和 空调设备等
与主体结构交叉的设备、管线，在主体结 构施工时预留设备套管、孔洞或设备井
基本规则——安装的任何构配件必须给相邻的构配件留 下一个模数化的自由空间，一个构件的自由度应在相邻 构件的自由限度开始的地方结束
用标准化模壳作为底模进行整体化浇筑的钢筋混凝土楼面
上海金茂大厦采取“塔”形的建筑 体型，在垂直方向分楼层段每段有 0.75m的收进，而且每一个楼层段的 高度要减少上一个楼层段的1/8。为 此，其柱网采用了不等跨布置，中 间3跨为9m不变，边跨则按照上述 收进的情况分楼层段变动。这样有
第11章 建筑工业化 11.2 预制装配式的建筑
●钢筋混凝土骨架装配式建筑
1. 主要预制构件——钢筋混凝土预制主体骨架梁、柱、楼 板及预制非承重内、外墙板
2. 承重方式——框架体系 ； 板柱体系
横向承重的装配式框架
(a) 长柱暗牛腿单跨梁纵向框架
(b) 牛腿支承窗台板纵向框架
纵向承重的装配式框架
第17章 建筑工业化

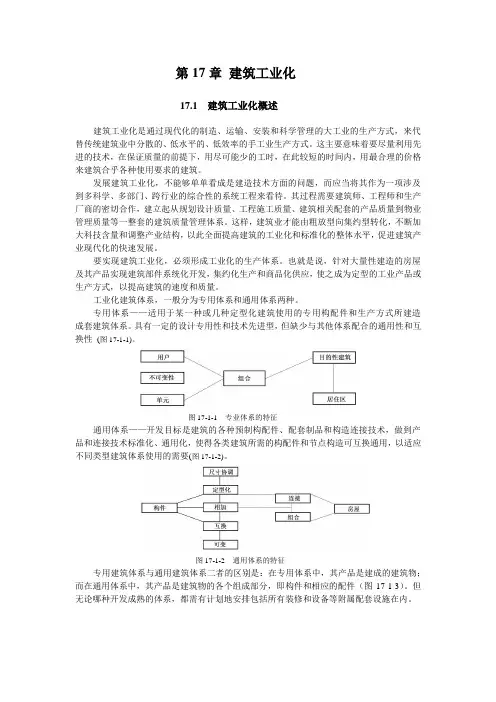

第17章建筑工业化17.1 建筑工业化概述建筑工业化是通过现代化的制造、运输、安装和科学管理的大工业的生产方式，来代替传统建筑业中分散的、低水平的、低效率的手工业生产方式。
这主要意味着要尽量利用先进的技术，在保证质量的前提下，用尽可能少的工时，在此较短的时间内，用最合理的价格来建筑合乎各种使用要求的建筑。
发展建筑工业化，不能够单单看成是建造技术方面的问题，而应当将其作为一项涉及到多科学、多部门、跨行业的综合性的系统工程来看待。
其过程需要建筑师、工程师和生产厂商的密切合作，建立起从规划设计质量、工程施工质量、建筑相关配套的产品质量到物业管理质量等一整套的建筑质量管理体系。
这样，建筑业才能由粗放型向集约型转化，不断加大科技含量和调整产业结构，以此全面提高建筑的工业化和标准化的整体水平，促进建筑产业现代化的快速发展。
要实现建筑工业化，必须形成工业化的生产体系。
也就是说，针对大量性建造的房屋及其产品实现建筑部件系统化开发，集约化生产和商品化供应，使之成为定型的工业产品或生产方式，以提高建筑的速度和质量。
工业化建筑体系，一般分为专用体系和通用体系两种。
专用体系——适用于某一种或几种定型化建筑使用的专用构配件和生产方式所建造成套建筑体系。
具有一定的设计专用性和技术先进型，但缺少与其他体系配合的通用性和互换性(图17-1-1)。
图17-1-1 专业体系的特征通用体系——开发目标是建筑的各种预制构配件、配套制品和构造连接技术，做到产品和连接技术标准化、通用化，使得各类建筑所需的构配件和节点构造可互换通用，以适应不同类型建筑体系使用的需要(图17-1-2)。
图17-1-2 通用体系的特征专用建筑体系与通用建筑体系二者的区别是：在专用体系中，其产品是建成的建筑物；而在通用体系中，其产品是建筑物的各个组成部分，即构件和相应的配件（图17-1-3）。
但无论哪种开发成熟的体系，都需有计划地安排包括所有装修和设备等附属配套设施在内。
房屋建筑学--建筑工业化
第九章建筑工业化1、什么喊建筑工业化？建筑工业化的特征是什么？建筑工业化是指用现代工业生产方式来建筑的房屋，也确实是根基和其他工业一样，用机械化手段生产定型产品。
全然特征表现在涉及标准化、施工机械化、预制工业化、组织治理科学化四个方面。
2、什么喊工业建筑体系？什么喊专用体系与通用体系？工业化建筑体系，确实是根基把某类或某几类建筑，从涉及、生产工艺、施工方式到组织治理等各个环节都加以配套，形成工业化生产的完整过程。
工业化建筑体系分为专用体系和通用体系。
专用体系是指以定型房屋为根底进行构配件配套的一种体系，其产品是定型房屋；而通用体系那么是以通用构配件为根底，进行多样化房屋组合的一种体系，其产品是定型构配件。
3、有哪些类型的工业化建筑？我国要紧开展哪些工业化建筑？工业化建筑类型是按结构类型和生产施工工艺来进行划分的。
结构类型要紧是各种材料的剪力墙结构和混凝土框架结构或框剪结构。
生产施工工艺要紧按混凝土工程划分的，如预制装配、工具式模版机械化现浇、预制与现浇相结合。
按结构类型与施工工艺的综合特征将工业化建筑划分为以下类型：砌块建筑、大板建筑、框架板材建筑、大模板建筑、滑模建筑、升板建筑和盒子建筑等。
砌块类型分为三类：小型砌块〔每块２０公斤以下〕、中型砌块〔３５０公斤以下〕、大型砌块〔３５０公斤以上〕。
4、砌块建筑的优缺点和适用范围？砌块建筑是指用尺寸大于一般粘土砖的预制块材作为前提材料的一种建筑。
砌块可用混粘土或工业废料作为材料，它能够是实心的也能够是空心的，每块尺寸比一般砖要大得多，因而砌筑速度比砖墙快，这种建筑的施工方法全然上和砖混结构相同，只需简单的机具即可。
故砌块建筑具有设备简单、施工速度较快、节约人工、便于就地取材、能大量利用工业废料和造价低廉等优点。
缺点：工业化程度不高，尤其我国目前经济还比立落后。
适合在浙江、上海等经济兴盛地区，一般六层以下的住宅、学校、办公楼以及单层厂房都能够采纳砌块代替砖墙使用。
房屋建筑学--建筑工业化
房屋建筑学–建筑工业化1. 引言房屋建筑学是研究房屋建筑的学科，而建筑工业化则是近年来被广泛关注的一个概念。
建筑工业化可以简单地理解为将建筑过程产业化、标准化，利用工厂化的生产方式来加快建筑工程的进度，提高建筑质量，降低建筑成本。
本文将深入探讨房屋建筑学中的建筑工业化的概念、原理及其未来发展趋势。
2. 建筑工业化的概念建筑工业化，顾名思义，是将建筑过程中的各个环节进行工业化处理，减少传统建筑模式中的人工劳动，提高工程效率和质量。
建筑工业化包括了两个层面的意义：•生产要素的工业化：即将传统建筑材料的制造、加工过程工业化。
例如，将木材、钢材等搬运、切割等工序交给机器完成，以提高生产效率和降低人工成本。
•工序的工业化：即将建筑施工过程中的各个环节进行标准化的设计和统一的加工处理，以降低施工过程中的不确定性和提高质量。
例如，采用预制构件、一体化模块等方式来实现建筑施工的工业化。
3. 建筑工业化的原理3.1 先进技术的应用在建筑工业化中，先进的技术起到了关键的作用。
例如，汽车化、数控技术、信息化技术等的应用，可以使建筑工程实现更加高效的生产和施工管理。
先进技术的应用不仅可以提高生产效率，还可以提高建筑质量，并且减少对环境的影响。
3.2 标准化设计和生产建筑工业化的核心思想是标准化。
通过对建筑设计和生产过程进行标准化，可以降低设计和施工的复杂性，提高生产效率，减少人力资源的浪费。
标准化设计和生产还可以提高建筑的质量一致性，并且方便维护和更新。
3.3 工厂化生产和现场安装建筑工业化的另一个重要原理是将建筑过程中的工厂化生产和现场安装相结合。
通过在工厂中对建筑材料进行加工和组装，可以大大减少现场施工时间和工程风险。
同时，现场安装时只需进行简单的组装和连接工作，减少了对技术工人的依赖。
4. 建筑工业化的优势和挑战4.1 优势•提高建筑质量：建筑工业化可以通过工厂化生产和标准化的施工过程，提高建筑工程的质量一致性。
1.建筑工业化概述PPT课件
•法律法规、 标准规划 等对个层 面没有形 成配套政
策体系
•、对推进 建筑工业 化的认识 尚不统一， 没有具有 指导性的 政策文1件4
.
建筑工业化展望 建筑工业化的发展，不但提升了建筑施工
质量，而且由于其高效的施工效率，将极 大地改善国内人均居住面积小的现状。其 环保节能的优势，将大大降低对自然资源 的浪费，同时产业化的升级和产业链的延 长，将对中国经济的发展，起到良好的拉 动作用。 建筑工业化的普及，将成为大势所趋！
•工业化的建筑体系
•专用体系 •—目标为建成的建筑物 •通用体系 •—目标为通用的构、配件
4
.
•
专用体系的特征
•
通用体系的特征
5
.
建筑工业化的基本内容
1. 建筑设计的标准化与体系化 建筑设计标准化，是将建筑构件的类型、规格、
质量、材料、尺度等规定统一标准。 2、建筑构配件生产的工业化 将建筑中量多面广，易于标准化设计的建筑构配
•发展预制装配式的建筑
•发展现浇或现浇与预制 相结合的建筑
7
.
建筑工业化的起源
建筑工业化步伐比其他工业迟缓的多。第二次世 界大战后，当时英、法、德、苏等欧洲国家由于 饱受战争怕坏而呈现严重的房荒。随着国民经济 的恢复和发展，生产性和非生产性建筑的建设数 量猛增而劳动力缺少，传统的建造方式已不能适 应大规模建房的需要。形势迫使建筑业必须改变。 由于人工生产而导致的产品不定型、单体型生产、 流动性大、受外部环境和气候条件影响大、生产 周期长等缺点。
我国建筑工业化的起步更晚，直到20 世纪50、60年代，预制构件才开始应用。由混 凝土预制构件厂，按统一模数和标准设计生产 的构配件，运到施工现场后，进行机械吊装建 成建筑主体。优点是解决了人工在现场制作的 缺点。带来工程施工速度加快。但不足之处是 结构整体性削弱，接缝处理不当而产生渗漏、 隔热问题，结构形式和外观设计单调，使城市 建筑缺乏特色和美感。
第7章 建筑工业化
2. 预制构件中受力钢筋连接技术的进步
预制构件受力钢筋的连接技术是装配式结构的关键技术之一。预制构件受 力钢筋的连接技术有许多种,但以钢筋套筒灌浆连接技术应用最为广泛,大量 工程实践证明,这是一项十分成熟的技术。钢筋套筒灌浆连接技术是我国设 计规范推荐的一项主要装配式结构连接技术。设计规范推荐的另一项主要 连接技术,是钢筋约束浆锚搭接连接技术,采用此类接头连接的装配整体式剪 力墙的承载能力、变形能力、延性与现浇构件基本一致,抗震性能也较好。
装配式建筑强调“四大系统”之间的集成及各系统内部的集成过程;在系统 集成的基础上,装配式建筑强调集成设计,突出在设计过程中将“四大系统” 综合考虑,一体化设计,这是构配件工厂化生产和装配化施工建造的前提。
装配式建筑设计应统筹规划设计、生产运输、施工安装和使用维护, 进 行建筑、结构、设备、室内装修等专业一体化的设计,同时要运用建筑信 息模型技术,建立信息协同平台,加强设计、生产、运输、施工各方之间 的关系协同,并应加强建筑、结构、设备、装修等专业之间的配合。
7.2 装配式建筑的研究开发与工程实践
7.2.1 装配式建筑的研究开发
装配式结构体系是建筑工业化产业链中的重要环节。建筑工业化发展进 程中,世界各国都十分重视对装配式结构的基础理论研究和应用技术开发, 特别是工业发达国家对装配式结构技术开展了多项研究,开发了各种装配 式结构体系及与之相关的各种新技术、新材料和新工艺,大大推动了装配 式建筑的发展。
(2) 厨卫标准化设计 北京某公租房项目的各户型的厨房和卫生间均 设计为标准模块。图7-3中A~C户型的厨房均采用燃气型模块、D户 型的厨房采用电气型模块;4种户型的卫生间均采用同一种模块(表7-1)。 厨房和卫生间的设计标准化为装配式内装及橱柜、洁具的标准化提供 了条件。
第13章建筑工业化
（a）
（b）
图13-7 楼板延伸阳台板详图
第13章 建筑工业化
6．楼梯 楼梯分成楼梯段和休息平台板两大部分，如图13-8所示
使。休用息规平范台说板与明墙板之间必须有可靠的连接，平台横梁的预留搁置长度
不宜小于100 mm。常用的做法是在墙上预留洞槽或挑出牛腿，以支承 楼梯平台。
图13-8 楼梯构造
第图13-19 装配式钢筋混 凝土框架构件的划分
第13章 建筑工业化
13.4.3 框架板材建筑的墙板
使用规范说明
框架板材建筑的内墙板一般采用空心石膏板、加气混凝土板或纸面 石膏板等，要求有足够的强度和刚度，同时还应满足保温、隔热、密闭 、美观等要求。
根据材料不同，外墙板可分为混凝土类外墙轻板和幕墙两种。常用 的混凝土类外墙轻板有加气混凝土板和陶粒混凝土板。根据外饰面材料 的不同，幕墙可分为金属幕墙、玻璃幕墙和水泥薄板类幕墙等。
按施工方法不同，钢筋混凝土框架可分为全现浇、全装配式和装配 整体式三种。
第13章 建筑工业化
按主要组成构件不同，钢筋混凝土框架又可分为以下三种类型。
使用框规架范由梁说、明楼板和柱组成，简称梁板柱框架系统，如图13-18-a所示
。 框架由楼板、柱组成，简称板柱框架系统，如图13-18-b所示。 在以上两种框架中，增设剪力墙，成为剪力墙框架系统，如图13-
滑模建筑的优点是结构整体性好、机械化程度高、施工速度快、占
使用场用地规少范、说模板明的数量少且利用率高；缺点是墙体的垂直度不易掌握。
13.6.2 升板升层建筑
升板升层建筑是在房屋做完基础或底层地坪后，在底层地坪上重叠 浇筑各层楼板和屋面板，插立柱子，并以柱子作导杆，用提升设备逐层 提升。只提升楼板的称为升板，如图13-21所示。
《建筑工业化》PPT课件
• 指不同规格的砌块在墙体的具体安放位置
图12-1 P278
• 注意：
• 1、正确选择砌块的规格尺寸，尽量减少砌块的 规格类型（优先采用大规格的砌块做主要砌块， 减少局部补填砖数量）
• 2、上下错缝搭接，纵横墙交接处应咬砌，保证 砌块墙的整体性和稳定性。
建筑精选课件
6
建筑精选课件
7
三、砌块建筑构造
建筑精选课件
11
(四）构造柱
• 位置：
• 外墙转角处，楼梯间四角
• 1、混凝土中型空心砌块建筑
• 构造做法：
• 砌体孔洞内设置不少于1Ø 12的竖向 钢筋，并用C20细石混凝土灌实，形 成构造柱。
建筑精选课件12ຫໍສະໝຸດ 2、混凝土中型空心砌块建筑
• 构造做法：
• 距墙中心线每边不少于300mm范围内 的孔洞，采用不低于砌块材料强度 等级的混凝土灌实，高度为全部强 身高
建筑精选课件
34
建筑精选课件
35
2、构造防水
• （1）水平缝：敞开式高低缝和 封闭式高低缝
• （2）垂直缝：敞开式和封闭式 • 垂直缝封闭式构造防水做法： • 在缝中分层设挡风板（或挡风层）
和挡雨板，中间形成空腔。
建筑精选课件
36
建筑精选课件
37
第三节 大模板建筑
• 一、大模板建筑的特点 • 1、优点：结构整体性好，抗震能力强，
18
二、大板建筑板材类型
• （一）内墙板 • 1、按受力分：
• （1）、承重内墙板 • （2）、非承重内墙板
建筑精选课件
19
2、按其构造和结构形式分：
• （1）、实心墙板—厚度120-140mm • （2）、空心墙板—墙板厚不小于
《建筑工业化》PPT演示课件
12
2、混凝土中型空心砌块建筑
• 构造做法：
• 距墙中心线每边不少于300mm范围内 的孔洞，采用不低于砌块材料强度 等级的混凝土灌实，高度为全部强 身高
13
第二节 大板建筑
板材装配式14建筑
15
某预制装配建筑构件
• 注意：
• 1、正确选择砌块的规格尺寸，尽量减少砌块的 规格类型（优先采用大规格的砌块做主要砌块， 减少局部补填砖数量）
• 2、上下错缝搭接，纵横墙交接处应咬砌，保证 砌块墙的整体性和稳定性。
6
7
三、砌块建筑构造
• （一）、砌块墙的接缝处理 • 水平缝（平缝) • 垂直缝（凹槽缝、高低缝） • 灰缝宽度（小型10-15mm,中型15-
• 一、滑模建筑 • 二、升板建筑 • 三、盒子建筑
41
42
43
44
45
盒子装配式建筑 （某高层公寓实例）
46
公寓单元
盒子公寓单元
47
安装节点
安装节点
48
盒子间连接构造
装配式钢筋混凝土框架支承盒子单元
49
轻型盒子装配式建筑
50
38
39
二、大模板建筑的节点构造
• 位置：外墙、楼板、内墙 • （一）现浇内墙与外挂墙板的连接 • （二）现浇内墙与外砌砖墙的连接 • （三）现浇内墙与预制楼板的连接 • A、楼板伸入现浇墙内35mm~45mm • B、相邻两楼板间至少有70mm~90mm的空隙
作为现浇砼的位置。
40
第四节 其他类型工业化建筑
• （1）、实心墙板—厚度120-140mm • （2）、空心墙板—墙板厚不小于
1.建筑工业化概述
建筑设计标准化，是将建筑构件的类型、规格、 质量、材料、尺度等规定统一标准。 2、建筑构配件生产的工业化 将建筑中量多面广，易于标准化设计的建筑构配 件，由工厂进行集中批量生产，采用机械化手段， 提高劳动生产率和产品质量、缩短生产周期。 3、建筑施工的装配化和机械化 建筑设计的标准化、构配件生产的工业化和产品 的商品化，使建筑机械设备和专用设备得以充分 开发应用。 4、组织管理科学化 组织管理科学化，指的是生产要素的合理组织和 管理。
发展建筑工业 化的途径
•●
•发展预制装配式的建筑 •发展现浇或现浇与预制
相结合的建筑
建筑工业化的起源
建筑工业化步伐比其他工业迟缓的多。第二次世 界大战后，当时英、法、德、苏等欧洲国家由于 饱受战争怕坏而呈现严重的房荒。随着国民经济 的恢复和发展，生产性和非生产性建筑的建设数 量猛增而劳动力缺少，传统的建造方式已不能适 应大规模建房的需要。形势迫使建筑业必须改变。 由于人工生产而导致的产品不定型、单体型生产、 流动性大、受外部环境和气候条件影响大、生产 周期长等缺点。 因此，适应大规模、高速建设的建筑工业化应 运而生
20世纪80年代，随着垂直运输机械化和混 凝土泵的使用，使现浇混凝土技术的应用更为 广泛。利用大模板和滑升模板的现浇混凝土的 建筑结构也大量使用。预制装配式混凝土构件 建筑由于结构的整体性、抗震性和墙体防水问 题未能很好地解决、经济性问题等诸多原因， 至20世纪80年代末，仅北方地区还在使用 20世纪90年代后，建筑工程中以现浇板混 凝土结构应用较多，而预制装配式混凝土构件 仅用于单层从业厂房和民用建筑的局部构件。
•工业化
存在的 问题
•成本较高
•法律法规、
•、对推进
工业化建筑构造教学课件PPT
钢筋混凝土建筑的优点在于其结构稳定性高、抗震性能好、承载能力强。同时， 钢筋混凝土建筑的缺点在于施工周期长、材料消耗量大、环境污染较严重。
Part
03
工业化建筑的设计与规划
SketchUp
用于进行概念设计和可视化表现， 方便与客户和施工方沟通交流。
设计软件与应用
AutoCAD
用于绘制建筑的平面图、立面图、 剖面图等二维图纸。
Tekla Structures
用于进行钢结构预制构件的设计 和模拟，提高设计精度和生产效 率。
Revit
用于进行建筑信息模型（BIM） 设计，实现三维建模、协同设计 和施工管理的集成。
模块化建筑
模块化建筑是将建筑整体划分为多个模块，每个模块在工厂 内加工制作，完成后运输到现场进行组装。这种构造方式可 以实现标准化、系列化和批量生产，提高了生产效率。
模块化建筑的优点在于施工速度快、质量可靠、节能环保。 同时，模块化建筑可以适应不同的地形和环境条件，具有较 高的灵活性。
模块化建筑
运输与装卸
将预制构件运输到施工现场， 并采用适当的装卸方式，确保 构件在运输和装卸过程中不受
损坏。
预制构件的生产与运
模具设计与制作
根据设计图纸制作预制构件的 模具，确保尺寸精度和结构稳
定性。
混凝土配制与浇筑
按照规定的配合比配制混凝土 ，确保混凝土的强度、耐久性 等性能符合要求。
养护与脱模
对预制构件进行适当的养护， 待混凝土达到一定强度后进行 脱模，并进行质量检查。
特点
高效、快速、标准化、环保、节 能、可重复使用等。
