船体密性试验要求
船体舱室密性试验检验培训
2.船体舱室密性试验的方法
2.2静水压气动试验
静水压气动试验系指静水压和空气压力的组 合试验，在液舱内充水至液舱顶并附加空气 压力。附加的空气压力值应不小于0.015MPa。 此种试验方法一般在当实际试验条件的限制 而不能进行静水压试验（例如，实际中液舱 顶部难以施加规范所要求的压力）时采用。
2.船体舱室密性试验的方法
2.船体舱室密性试验的方法
1）试验的要求
水压试验应按间隔或交叉顺序进行，相邻舱室不得同 时进行水压试验，以便检验。 试验舱室下面应适当增加墩木或支撑，且避开受检部 位。 灌水高度应符合规范的要求，水温通常不低于5℃。 若灌水高度要求至舱顶以上，舱顶上应设置直径不小 于50mm 的加压管（可利用已设的空气管、溢流管）， 加压管内的压水高度在试验持续时间内无明显下降。 试验保持时间不少于10分钟，一般为15分钟。(06钢 质海船入级规范及URS14中无试验时间的规定）
2.船体舱室密性试验的方法
2）合格标准
检查受试舱室外面的焊缝处无水滴、水珠、水迹等 渗漏现象及构件无变形、损坏即为合格。
3）船厂的一般做法
根据规范的要求，如每种类型的液舱至少对1个舱进 行过水压试验且合格，则可以接受渗漏试验或静水压 气动试验。一般，对同一船厂同一系列新建船舶的水 压试验不需要重复。注意这种放宽不适用于油船和兼 用船的货舱边界，以及分隔货物或污染物的液舱。 考虑到船台周期和船台强度，船厂一般是在船舶下 水前在船台上对所有舱室进行气密试验，待船舶下水 后再对每种类型的液舱选取1个舱进行水压试验。 （审批密性试验图时应考虑）
2.船体舱室密性试验的方法
2.7淋水试验 淋水试验是将水淋到渗漏水珠 即为合格 主要应用于驾驶室移门（无风雨密或气 密要求）以及上层建筑围壁上无风雨密 要求的门的试验。
水密舱壁(室)的强度-密性试验-F
有关水密舱壁（室）的强度－密性试验的相关要求一、水密舱壁（室）的强度－密性试验的依据S09钢质海船入级规范以及11年修改通报第1篇第4章第3节“舱室密性试验”；2.IACS UR S14水密舱室试验程序；3.SOLAS公约（2009）第II-1章第11条的相关要求；4.散货船共同结构规范（CSR）第11章第3节（或09钢规第10篇第11章第3节）；5.双壳油船共同结构规范（CSR）第11章第5节（或09钢规第9篇第11节第5条款）。
二、水密舱壁（室）的强度－密性试验的方法以及注意事项1．结构试验：（09钢规要求）系指用于证明液舱的密性和结构设计的合适性所进行的静水压试验。
1.1. 结构试验的方法：（1）结构试验可以在涂车间底漆后进行；（2）如满足下列两个条件之一，则结构试验可以在保护涂层喷刷后进行：①所有焊接都已完工并在保护涂层喷刷之前，经验船师仔细目视检查满意；②在保护涂层喷刷之前进行渗漏试验。
（3）当未作渗漏试验时，下述部位应在结构试验后涂防护涂层：①所有合拢焊缝，包括手工和自动焊缝；②手工施焊的熔透焊缝和所有液舱边界的手工施焊的角焊缝。
（4）结构试验的压力：根据不同的船型、舱室的结构、舱室在船上所处的位置以及舱室的性质，按不同规范的要求获取，具体可参考适用规范中有关舱室密性试验表。
1.2. 结构试验的注意事项：（1）一般来讲，结构试验具有二种试验功能，即：渗漏和强度。
如果对要求进行渗漏试验的焊缝已进行过焊缝渗漏试验，且结果令人满意，在仅做具有强度功能试验的结构试验时，相关已通过渗漏试验的焊缝在做结构试验前焊缝可以施涂防护涂层，反之，被试验的焊缝只能喷涂车间底漆。
（2）对未作渗漏试验时，也就是做具有渗漏和强度功能试验的结构试验，下述部位应在结构试验后涂防护涂层：所有对接合拢焊缝，包括手工和自动焊缝；所有液舱边界的手工施焊的角焊缝和手工施焊的熔透焊缝，包括深溶和全熔。
2．静水压气动试验：（09钢规要求）系指静水压和空气压力的组合试验，在液舱内充水至液舱顶并附加空气压力。
船体密性试验
船体密性试验1．密性试验时，焊缝区域应保持清洁和干燥，若外界气温低于0℃，应采取防冻措施；灌水或充气试验时，相邻的舱室应间隔或交叉地进行，以便检查所有水密部位。
2．若检查处所由于构架过密、空间狭窄，不便于进行检查时，则不应采用充气试验，而宜用灌水试验。
3．采用充气试验时，应在每个需试验的舱室外，设2只压力表和1只安全阀，压力表量程应不大于0.1MPa(1kgf／cm2)。
4．船体密性试验按规定试验后，船体结构无变形、焊缝无渗漏现象即为合格。
5．如试验时发现微量渗漏，经验船师同意，修复后可用涂煤油试验方法复试；如缺陷严重或范围较大，修复后应用同样方法复试。
6．密性试验方法按表1和表2的规定。
7．船体各部位的密性试验，应根据船体结构强度及对密性的不同要求，按表3.4.2.7的规定，分别采用灌水、冲水、淋水、充气、涂煤油等方法进行。
8．灌水试验可用充气试验代替。
冲水试验可用涂煤油试验代替。
表3-4所列灌水试验(除液体舱、海底阀箱外)，在保证焊缝清洁且易于检查的情况下亦可用涂煤油试验代替。
表1序号试验种类试验方法1灌水试验灌水至规定高度并保持4h后，检查焊缝有无渗漏。
2冲水试验用水喷射焊缝处，检查焊缝有无渗漏。
试验用喷嘴口径不小于12.5mm，水柱高度不小于lOm，喷嘴离被试验部位距离不大于1.5m。
3淋水试验将水淋在被试部位的表面，检查焊缝渗漏情况。
4充气试验充气压力为0.02M Pa(0.2kgf／cm2)，在此压力下保持15min无明显降压后，将舱内气压降至0.0l4 MPa(0.14kgf／cm2)，然后在检查部位涂刷肥皂水进行渗漏检查。
5涂煤油试验在焊缝一面涂煤油另一面涂白粉，30min后检查焊缝白粉的表面上有无油迹。
表2序号试验部位试验要求1首、尾尖舱作水舱时水柱高度至空气管顶端，但至少高出干舷甲板0.5m。
不作水舱时水柱高度至满载吃水，以上作冲水试验。
2液体舱水柱高度至空气管顶端。
3干舷甲板以下其他舱室水柱高度空载吃水，但不必高于0.6m吃水处，以上作冲水试验。
船舶建造船体密性试验方案

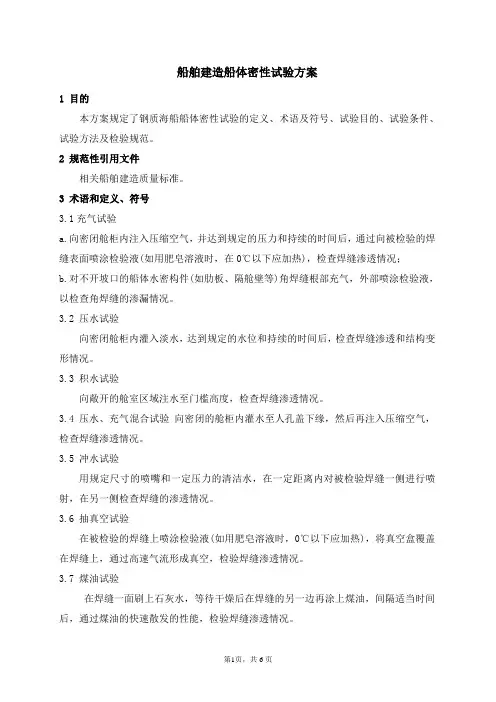

船舶建造船体密性试验方案1 目的本方案规定了钢质海船船体密性试验的定义、术语及符号、试验目的、试验条件、试验方法及检验规范。
2 规范性引用文件相关船舶建造质量标准。
3 术语和定义、符号3.1充气试验a.向密闭舱柜内注入压缩空气，并达到规定的压力和持续的时间后，通过向被检验的焊缝表面喷涂检验液(如用肥皂溶液时，在0℃以下应加热)，检查焊缝渗透情况；b.对不开坡口的船体水密构件(如肋板、隔舱壁等)角焊缝根部充气，外部喷涂检验液，以检查角焊缝的渗漏情况。
3.2 压水试验向密闭舱柜内灌入淡水，达到规定的水位和持续的时间后，检查焊缝渗透和结构变形情况。
3.3 积水试验向敞开的舱室区域注水至门槛高度，检查焊缝渗透情况。
3.4 压水、充气混合试验向密闭的舱柜内灌水至人孔盖下缘，然后再注入压缩空气，检查焊缝渗透情况。
3.5 冲水试验用规定尺寸的喷嘴和一定压力的清洁水，在一定距离内对被检验焊缝一侧进行喷射，在另一侧检查焊缝的渗透情况。
3.6 抽真空试验在被检验的焊缝上喷涂检验液(如用肥皂溶液时，0℃以下应加热)，将真空盒覆盖在焊缝上，通过高速气流形成真空，检验焊缝渗透情况。
3.7 煤油试验在焊缝一面刷上石灰水，等待干燥后在焊缝的另一边再涂上煤油，间隔适当时间后，通过煤油的快速散发的性能，检验焊缝渗透情况。
4 密性试验的目的根据有关船舶建造规范或设计要求，对具有密性要求的船体结构部分进行密性试验，以检查该部分焊缝或结构的密性及强度。
5 试验条件5.1根据设计部门编制的相关工艺文件进行密性试验。
在试验过程中，未经设计部门同意，不得任意更改试验方法和内容；5.2密性试验可根据船体所在部位、结构状况以及试验方法和要求，分别在中小组立、分段、总段、船坞搭载或出坞后进行；5.3涉及密性试验的区域、船体结构及预舾装等安装、焊接、矫正作业应全部结束。
舱室内主要管路、接头、机座等已安装结束；与相邻舱室有密性要求的附件等也全部装焊结束；5.4检验部门对船体结构及预舾装件的装配、焊接应测量、检验，并对重要焊缝经无损探伤检验合格；5.5密性试验区域(舱室)应打扫干净，并去除铁锈，使受检焊缝保持清洁、无积水；5.6对妨碍密性检验的附件、墩木、脚手架等应拆除或移位；5.7舱柜试验前，船体结构密性区域可涂车间底漆，漆膜厚度应小于40μm，若指定受检焊缝不符合规定要求时应将油漆清除干净；5.8密性试验时，若外界温度低于0℃，应采取相应的防冻措施；5.9所有试验器材需要定期检修；5.10密性试验前，船体各部分与检视合格的焊缝应清除氧化屑及焊渣，敷设绝缘材料或水泥等涂料；5.11船体的水下部分以及下水后无法检查的部分或修复缺陷后的船体部分，应在船舶下水前作密性试验；其它部件的密性试验亦应在船体建造完毕后进行；5.12所有用铆钉螺栓或电焊方法与船体水密部分连接的结构、舱面属具、设备和一切管系均应在试验前安装，如果安装工作要在试验后进行，则应根据规定，在验船部门同意的范围内进行补充试验；5.13受试验部位如须铺设木铺板或其它形式覆盖物，应在密性试验合格后进行。
密性试验大纲
Page 1 of 1 上海华润大东船务工程有限公司 HUARUN DADONG DOCKYARD CO. , LTD.
驳船密性试验大纲
一、概述
本船密性试验按《Rules And Regulations For The Construction And Classification Of Inland Navigation Vessels》1984(3-6)中的有关要求进行。
二、试验要求
1、由于本船特殊性,密性试验分两步进行: 封盖内底板之前，外板对接焊缝、水密肋板角焊缝进行煤油涂检试验；内底板封盖后，根据船检及船东要求，船体首尾尖舱进行压水试验，其余舱室进行气压试验。
三、试验方法及步骤
密性试验前，船体各部位应清洁，焊缝应清除氧化皮和焊渣，不得对水密焊缝涂刷油漆。
1、煤油试验
1.1试验部位焊缝的检查面上，先涂上薄层白垩粉水溶液，其宽度不小于40~50mm。
检漏工作应在白垩粉干燥后进行;
1.2 煤油试验持续时间，水平焊缝30min,垂直焊缝45min。
2、充气试验
2.1试验时，每个试验舱室安装压力表两只，表要经过检验。
2.2试验时，先将试验舱室内空气压力加到0.2bar，关闭进气阀保
持大约10到15分钟，经船东、船检检验后再将压力减到0.15
bar，关闭阀门开始用肥皂水做密性试验。
3、压水试验
3.1试验压力：水柱至空气管顶，至少高出舱壁甲板0.5m。
四、试验顺序
全船共分13个舱室，其中1、13号舱室为压水试验，
充气试验顺序为：
第一批：3、5、7、9、11号舱室；
第二批：2、4、6、8、10、12号舱室。
舱室编号如附图所示。
第六节 船舶密性试验
第六节船体密性试验一、密性试验要求（一）概述检查船体外板及有密性要求的舱室的焊缝是否存在泄漏、渗漏情况的试验称为船体密性试验。
密性试验的传统方法是用灌水法。
根据不同的部位，造船规范要求将水灌至规定的高度，使船体结构和焊缝处于一定的受压状态，然后，检查有关结构和焊缝，不应有变形和渗漏现象。
由于它是属于实效性试验，且检查渗漏效应一目了然，在对舱室作密性试验的同时，又起到了强度试验的效果，因此历来为船检部门所接受。
但是水压试验虽然可靠，验收又方便，但船厂在执行中困难不少，首先，舱室注水后，船体负荷增加，需要增加墩木的数量，尤其是油轮，舱容大，更难实施；第二，相领舱室要交叉注水，而每次注满舱与排水要化很的时间，增加船台建造周期；第三，江湖或海水排水后，清扫积存淤泥的人工多，而改用自来水成本又太高，舱室骨架经注水后，在死角与间隙中留有难以揩干的积水，会增加锈蚀；其次，舱室注水后若发现严重的渗漏缺陷，按补焊要求必须排水修补，重复注水致使试验时间更长。
为此，造船规范允许水压试验可以用充气试验代替，但由于充气试验无法兼作强度试验，故规范规定：“对于全部液舱均采用充气试验的船舶，在完成充气试验后，至少应对每种结构型式的液舱中的一个作水压试验。
但对干货船中标准高度的双层底舱和液货船中远离货舱区域的液舱，如验船师对充气试验结果感到满意，可免作水压试验”。
“当在船台上或干坞内进行水压试验有困难时，水压试验可在船舶下水后进行，但对船体的水下部分以及下水后无法检查的部位，应在下水前用适宜的方法进行检查，并使验船师满意”。
船厂在建造批量船舶的首制船时，应执行此规定。
然而，多年来的造船实践表明，对于按规范进行结构设计的船体强度是足够的，技术部门应征得验船师同意，可减少液舱水压试验的数量。
（二）船检规范的密性试验要求按中国船级社的《钢质海船入级与建造规范》规定的船体密性试验部位和试验压头要求，见表3-31。
表3-31 船体密性试验部位与试验压头要求注：（1）水压试验可用充气试验代替。
第六节 船舶密性试验
第六节船体密性试验一、密性试验要求（一）概述检查船体外板及有密性要求的舱室的焊缝是否存在泄漏、渗漏情况的试验称为船体密性试验。
密性试验的传统方法是用灌水法。
根据不同的部位，造船规范要求将水灌至规定的高度，使船体结构和焊缝处于一定的受压状态，然后，检查有关结构和焊缝，不应有变形和渗漏现象。
由于它是属于实效性试验，且检查渗漏效应一目了然，在对舱室作密性试验的同时，又起到了强度试验的效果，因此历来为船检部门所接受。
但是水压试验虽然可靠，验收又方便，但船厂在执行中困难不少，首先，舱室注水后，船体负荷增加，需要增加墩木的数量，尤其是油轮，舱容大，更难实施；第二，相领舱室要交叉注水，而每次注满舱与排水要化很的时间，增加船台建造周期；第三，江湖或海水排水后，清扫积存淤泥的人工多，而改用自来水成本又太高，舱室骨架经注水后，在死角与间隙中留有难以揩干的积水，会增加锈蚀；其次，舱室注水后若发现严重的渗漏缺陷，按补焊要求必须排水修补，重复注水致使试验时间更长。
为此，造船规范允许水压试验可以用充气试验代替，但由于充气试验无法兼作强度试验，故规范规定：“对于全部液舱均采用充气试验的船舶，在完成充气试验后，至少应对每种结构型式的液舱中的一个作水压试验。
但对干货船中标准高度的双层底舱和液货船中远离货舱区域的液舱，如验船师对充气试验结果感到满意，可免作水压试验”。
“当在船台上或干坞内进行水压试验有困难时，水压试验可在船舶下水后进行，但对船体的水下部分以及下水后无法检查的部位，应在下水前用适宜的方法进行检查，并使验船师满意”。
船厂在建造批量船舶的首制船时，应执行此规定。
然而，多年来的造船实践表明，对于按规范进行结构设计的船体强度是足够的，技术部门应征得验船师同意，可减少液舱水压试验的数量。
（二）船检规范的密性试验要求按中国船级社的《钢质海船入级与建造规范》规定的船体密性试验部位和试验压头要求，见表3-31。
表3-31 船体密性试验部位与试验压头要求注：（1）水压试验可用充气试验代替。
成品油船密性实验书
江苏金陵分段一车间
密性实验指导书
江苏金陵分段一车间
简介
船体结构外板和舱室的密性，直接影响到船舶营运过程中的质量安全， 我厂现阶段的舱室密性检验工作基本上都是集中在船坞（船台）合拢形成舱 室后进行的，有时因船坞（船台）周期的需要，此项工作要拖到舾装码头后 ，方可完工，不仅增加了船舶搭载和码头后期的舱室检验工作量和检验难度 ，而且直接影响到船舶出坞（船台下水）船舶主体结构的完工状态。现阶段 部分船头分段外板手工焊缝与船东沟通后，在分段完工后进行的煤油渗透检 验（目前已引起船东船检的异议）。焊缝的煤油渗透密性检验工艺，因焊缝 内部的煤油，无法清除，特别是PSPC船无法保证油漆15年不损坏的保证期， 船东船检基本上是不接受手工焊缝煤油渗透检验的工艺方法，不按PSPC标准 建造的船舶，其密性检验规范标准中也没有明确依据可查，这一传统的焊缝 密性检验方法，目前已被国内外规模型船厂放弃。各大船厂纷纷研究推广角 焊缝气道密性检验；对接手工焊缝抽真空；密闭结构（含污水井）泵风；真 空罩人孔盖抽真空的分段预密性检验的工艺使用技术。
渗透实验
对被检验的焊缝表面进行预清理，待焊缝表面干燥后，施加可清洗的渗透液，保持一段时间后，将焊缝表 面的渗透液清除，同时在焊缝表面喷洒显像剂，以检验焊缝表面缺陷的方法 密性渗透焊缝标识：PXXXX(P:表示渗透焊缝，XXXX：表示序列号）
江苏金陵分段一车间
二、分段预密性试验
2.1 充气试验 2.2 抽真空试验 2.3 着色试验
江苏金陵分段一车间
充气试验原理
充气试验原理： 角接头焊接部位 中央（不能熔入的部位） ，理论上易产生间隙， 通过将压缩空气注入 A、B焊缝内部，使焊缝 内外形成气压差，用肥皂 水喷在焊缝外表面检查 有无气泡达到检验焊缝 密性的目的。
船体舱室密性试验检验培训ppt课件
-
9
2.船体舱室密性试验的方法
2）合格标准
检查受试舱室外面的焊缝处无水滴、水珠、水迹等 渗漏现象及构件无变形、损坏即为合格。
3）船厂的一般做法
根据规范的要求，如每种类型的液舱至少对1个舱进 行过水压试验且合格，则可以接受渗漏试验或静水压 气动试验。一般，对同一船厂同一系列新建船舶的水 压试验不需要重复。注意这种放宽不适用于油船和兼 用船的货舱边界，以及分隔货物或污染物的液舱。 考虑到船台周期和船台强度，船厂一般是在船舶下 水前在船台上对所有舱室进行气密试验，待船舶下水 后再对每种类型的液舱选取1个舱进行水压试验。 （审批密性试验图时应考虑）
一专多能单项检验培训
船体舱室密性试验
CCS南京分社 2007.XX.XX
1
1.船体舱室密性试验基本知识
1.1 密性试验目的 舱室密性试验的目的是检查船舶在建 造 时的密性和/或船体结构件的强度。 其中密性分为水密和风雨密，两者所要 求的试验方法不同。
-
2
1.船体舱室密性试验基本知识
1.2 船舶的密性试验要求 1）《钢质海船入级规范2006》 要求见附表 （URS14的要求） 2）《国内航行海船入级规则2006》 要求见附表
-
8
2.船体舱室密性试验的方法
1）试验的要求
水压试验应按间隔或交叉顺序进行，相邻舱室不得同 时进行水压试验，以便检验。 试验舱室下面应适当增加墩木或支撑，且避开受检部 位。 灌水高度应符合规范的要求，水温通常不低于5℃。 若灌水高度要求至舱顶以上，舱顶上应设置直径不小 于50mm 的加压管（可利用已设的空气管、溢流管）， 加压管内的压水高度在试验持续时间内无明显下降。 试验保持时间不少于10分钟，一般为15分钟。(06钢 质海船入级规范及URS14中无试验时间的规定）
船体舱室密性试验检验培训课件
品等。
检验过程中的操作步骤
检查船体舱室的完整性
确认船体舱室无破损、裂缝等缺陷，确保其 完整性。
进行密性试验
按照规定的试验方法和标准，对船体舱室进 行密性试验，观察和记录试验数据。
安装检测仪器
根据检验需要，在船体舱室内安装相应的检 测仪器，如压力表、水位计等。
分析试验数据
对试验数据进行整理和分析，判断船体舱室 的密性是否符合要求。
解决方案一：选择合适的密封材料和密封结构
总结词
选择合适的密封材料和密封结构是解决船体舱室密性问题的关键措施之一。
详细描述
需要根据使用环境和工况选择合适的密封材料，如橡胶、聚氨酯等，同时设计合 理的密封结构，以提高船体舱室的密封性能。
解决方案二：加强船体舱室的日常维护和保养
总结词
加强船体舱室的日常维护和保养可以 有效预防和解决密封问题。
压力测试是通过向船体舱室内充气或 抽气，观察压力变化情况来判断舱室 的密封性能。
泄漏测试是通过在船体舱室内外施加 一定的压力差，观察泄漏流量的变化 情况来判断舱室的密封性能。
04
CATALOGUE
船体舱室密性试验检验案例分析
案例一：某型号船舶的船体舱室密性试验检验
01 船舶类型：某型号船舶
试验方法：采用压力测 试、渗漏测试等方法对 船体舱室进行密性试验
THANKS
感谢观看
详细描述
密封材料出现损坏的原因可能包括材 料本身的质量问题、使用环境恶劣、 维护保养不当等。
常见问题三：船体舱室的密封结构不合理
总结词
密封结构不合理可能导致船体舱室密性试验检验不合格，影响船舶的安全性能 。
详细描述
密封结构不合理的原因可能包括设计缺陷、制造工艺不当等，需要从设计阶段 开始进行优化和改进。
9.1.5-14.船舶水密性检查须知-SI0720
潍坊小康-安全生产标准化船舶水密性检查须知
船舶水密性检查须知
1．目的
旨在规范船舶的水密检查，保证船舶的水密完整性。
2．适用范围
适用于船舶的水密检查。
3．职责
3.1 大副和轮机长分别负责船舶水密设施的检查工作。
4．检查
4.1 船舶水密设施是保证船舶稳性及安全的重要组成部分，因此，在船舶在
开航前、雾航、台风和强风天气等时候均须对其水密设施进行全面地检
查，使之处于良好的状态。
4.2 检查内容
4.2.1 船体、甲板水密情况，结构有无严重变形和脱焊。
4.2.2 货舱盖水密检查。
4.2.3 露天甲板上的出入口、通道口。
4.2.4 一切水密门，舷窗及风暴盖、天窗、锚链孔的防水工具、封闭情况。
4.2.5 货舱的舱口围壁、隔舱壁；机舱、货舱、锚链舱等排水设施。
4.2.6 露天甲板上所有舱口盖、人孔盖及其它出入孔洞。
4.2.7 露天甲板的通风筒及盖、罩；机舱、厨房等处的风罩封闭装置。
4.2.8 甲板上的出入口、通道口关闭装置。
5．开航前的水密检查由大副和轮机长按要求组织检查，记录在《开航前安全检查表》（RSI0703A，RSI0703B）上；雾航、台风和强风天气等大副和
轮机长应分别将上述的检查记录在《航海日志》和《轮机日志》上。
6．本规定自下发之日起实施。
潍坊小康航运有限公司
2015年06月15日
1。
船舶结构,系泊实验,密性试验,
二、系泊试验船厂码头边进行，是航行试验的准备。
主要内容有：1.密性试验对重力液舱(不包括容积5m3以下的独立液舱)及水密或风雨密结构在建造或修复后均应进行密性试验。
试验前焊缝区不得涂刷保护涂层。
试验时，若外界气温低于0℃，应采取适当的防冻措施。
对易受大气腐蚀的部位，经同意可涂车间底漆。
密性试验方法有结构试验(静水压试验)、静水压气动试验、渗漏试验(主要以空气为介质，也可用涂煤油及淋水法)及冲水试验等几种。
机械设备、锅炉、压力容器和管系安装后应进行3～5分钟的密性试验。
1)结构试验系指用于证明液舱的密性和结构设计的合理性所进行的静水压试验。
当因实际试验条件的限制而不能进行静水压试验时，可用静水压气动试验代替，但其试验状态应尽可能模拟与该液舱实际载荷相同。
结构试验可在涂车间底漆后进行。
需进行结构试验的液舱有：①双层底及两舷侧液舱；②液舱舱壁和深舱；③燃油舱；④散装货船用于压载的货舱；⑤用作液舱的首尾尖舱；⑥隔离空舱；⑦兼用船液舱的水密舱口盖；⑧位于防撞舱壁后的锚链舱；⑨独立液舱；⑩压载管道。
2)静水压气动试验系指静水压和空气压力的组合试验，在液舱内充水至液舱顶并附加不小于0.015MPa的空气压力。
该种试验应将人员减至作业所需的最少人数。
3)渗漏试验系指采用空气或其他介质进行的试验，以证实结构的密性。
不作液舱的尾尖舱及双板舵应进行渗漏试验。
渗漏试验可在完成保护涂层涂装后进行，但在液舱边界上的所有角焊缝、除自动焊之外的焊透焊缝和装配焊缝应在保护涂层涂装前进行渗漏试验。
渗漏试验时的空气试验压力应为0.015MPa。
方法为：先将液舱内的空气压力升到0.02MPa，并保持该压力约1h，此期间应将人员减至作业所需的最少人数，然后将空气压力降至试验压力。
被试验液舱的所有焊缝应涂上一层有效的显示液(如肥皂水液)。
另备U型管。
4)冲水试验系指针对不宜进行静水压试验和渗漏试验的结构部位和对船体水密完整性具有贡献的其他舱室所进行的一种水喷射试验。
船体：密性试验
船体密性试验
检查船体外板及有密性要求的舱室的焊缝是否存在渗漏、泄露情况的试验。
真空试验为第一选择，有角焊缝情况下选择充气试验。
试验方法：
1.水压试验：用水灌入舱内至规定高度并保持一定时间已检查船舱水密性。
2.充气试验：用压缩空气充入舱内，并保持规定的压力和时间，以检查焊缝是否漏气的试验，在检查面的焊缝上涂肥皂液进行检验。
3.煤油试验：在船体检查面的焊缝上涂以白垩粉，反面涂以煤油，利用煤油的渗透作用检查是否渗漏的试验。
（油雾试验：煤油和压缩空气通过喷雾装置射出一定压力的油雾。
）
4.冲（淋）水试验：以一定压力的水柱射向船体的焊缝或舷窗、舱盖、水密门等的结合部位，冲水前压白粉，以检验其是否渗漏。
5.水压、充气混合试验
6.负压（真空）密性试验：在检查面涂以肥皂水，使用“真空盒”逐段检验。
船体角焊缝气密试验
船体角焊缝气密试验
一、目的
船体角焊缝是船舶结构强度和航海安全的关键节点之一。
通过船体角焊缝的气密试验可以检测其整体密封性能以确保船舶设计和建造质量。
二、试验条件
1. 试验对象:某型船舶船舶的主要结构角焊缝部分。
2. 试验设备:无线电漏检设备、压力表、真空泵等。
3. 试验环境:室内温度为18-25°,相对湿度小于65%。
三、试验方法
1. 选取6个代表性的船体主要结构角焊缝样品。
2. 利用无线电漏检设备对各样品进行初步漏检,排除明显漏气的缝间。
3. 将样品密封于压力室内,设置相应的测压设备。
4. 真空泵吸附后记录各时刻压力,观察24小时是否有下降现象。
5. 分析各样品试验结果,给出结果。
四、结论
6个样品24小时内压力全部保持在试验要求范围内,表明船体角焊缝整体无明显漏气,符合船舶结构强度和航行安全要求。
船体加工-船体密性试验
吸取其内部空气
检查焊缝是否泄漏
技术要求 试验时
• 焊缝反面涂肥皂液 • 如焊缝有泄漏，则在真空盒中会看到气泡
常用的船体密性试验方法Fra bibliotek真空试验 • 通过装在被测焊缝处的真空盒上的空气排出器
吸取其内部空气
检查焊缝是否泄漏
应用
所有舱柜周界的焊缝
✓ 中纵舱壁
✓ 横舱壁
✓ 内壳纵壁
所有角焊缝
• 予合拢缝
• 合拢焊缝
煤油试验 • 各国船级社认可的试验方法
技术要求
试验前
✓ 充分的准备工作 ✓ 试验时间较长
试验后
✓ 清除白粉
✓ 试验工作较为繁琐
大面积采用不经济 多用于中小型船舶和焊缝的二次检验
常用的船体密性试验方法
油雾试验
• 用煤油和压缩空气通过喷雾装置产生出具有一定压力的油雾 • 利用压力雾的强渗透作用检查焊缝是否渗漏 技术要求 试验时 • 将油雾喷射到被试验焊缝处，在焊缝反面检查是否有煤油渗出
常用的方法 水压试验
冲压试验
气压试验
充气试验
煤油试验
分段预舾装要求 真空试验
角焊缝充气试验
油雾试验
无损探伤试验
常用的船体密性试验方法
水压试验 • 各国船级社认可的密性试验方法之一
逐舱灌水并在船外观察焊缝处有无渗漏现象
技术要求 试验时
• 15分钟后检查有关结构和焊缝 • 不应有变形和渗漏现象
外界气温低于0℃时
船体密性试验
密闭性试验的目的
密性试验 船体分段装焊结束 船体总装完成时要进行的工作
目的 作用
• 检查外板、舱壁等的焊缝有无渗漏现象 保证船舶的航行安全
• 分析焊接缺陷产生的原因 为某些工序提供改进意见
铝合金船密性试验大纲
铝合金船密性试验大纲
一、总则
1、“铝合金船体”舱壁甲板以下和船舶下水后无法进行检验和修补缺陷的船体部分，应在下水前进行“密性试验”。
2、受验部位应保持表面及焊缝清洁、干燥。
3、所有同受验焊缝有关的结构、设备、属具及一切管系，均应在试前安装完毕，火工矫正，以及其它可能影响焊缝的工序也须在试前完毕。
4、试前不应对水密焊缝进行涂刷油漆，敷设绝缘材料，铺设木铺板或其它形式的覆盖物。
5、受验部位必须经外表质量检查和内部质量检查，凡不合格者均应修补至符合要求后，才能进行本“密性试验”。
6、“密性试验”时，当周围气温低于0度，则受验部位必须预热，使试验过程中隔舱之外表不蒙水珠，从接缝不密处漏出的水不结冻。
一般在试验过程中保持不低于5度，对于充气试验，则应采取加热措施或采用不凝结的肥皂液。
7、试验按水压、冲水、淋水等步骤进行。
二、合格标准
1、水压、冲水试验：所有受验焊缝表面上没有冒水股、水滴、水珠或水迹等漏水现象。
2、充气试验：所有受验焊缝上肥皂液不发生气泡，隔舱内空气压力下降额一小时内个超过规定压力的5%。
3、淋水试验：所有受验焊缝没有水滴、水珠或水迹等漏水现象。
4、煤油试验：所有受验焊缝涂白垩粉溶液的表面上均未发现有煤油斑迹，煤油试验的焊缝厚度不大于20mm，对于用橡皮衬垫保证水密的结构，铆钉和螺栓连接的结构，不允许采用煤油试验。
5、受验焊缝应在涂煤油的背面上先涂上薄层白垩粉水溶液，其宽度不小于40至50mm，待白垩粉层干燥后方可进行试验。
6、试验时周围气温在0度以下，须用不冻结而又不影响白坚粉洁白的溶剂（如盐溶液、酒精等）配制溶液。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第4章建造中检验第1节一般规定4.1.1 申请4.1.1.1 申请CCS进行建造检验的船舶，在建造前，申请方应向CCS总部或其当地机构提交船舶建造检验的书面申请。
4.1.2 船厂评估4.1.2.1 对于首次申请建造CCS级船舶的船厂或首次建造CCS级的新船型的船厂，验船师应对船厂的生产能力(包括生产场所、设施及船厂的质量保证体系、施工人员的总体资质、分包方等各方面)以及对即将建造船舶的适用性和有效性进行评估。
4.1.3 开工前检查4.1.3.1 开工前，验船师应对船厂开工建造及其检验的有关准备情况进行检查和确认，如：建造船舶的准备工作计划、施工/焊接工艺、焊工/无损检测人员资质、船用产品持证要求清单、焊接规格表、无损检测图、密性试验图、检验/试验项目表、有关材料(钢板、焊接材料等)、建造公差标准、分包方情况(适用时)以及开工前必需的图纸文件等技术资料等等。
对于个别不影响开工的项目，验船师可酌情在相应建造阶段之前予以检查和确认。
4.1.4 其他试验/检验文件的核查4.1.4.1 验船师应对船厂提供的，为即将建船舶的准备工作和相关资料，诸如机械、设备和系统安装工艺(轴系合理校中除外)文件、倾斜试验、系泊试验和航行试验大纲等现场试验、工艺文件进行审查或确认。
4.1.4.2 验船师应确认诸如为安全系统的测量和试验设备持有有效的证书，设备使用人员、以及其服务结果作为检验依据的公司人员，持有有效的公认的资质证书或CCS认可的或接受的资质证书。
第2节检验与试验4.2.1 一般要求4.2.1.1 验船师应按批准的图纸资料(含审图意见)进行检验，对船厂采取的措施进行落实确认；对船厂落实审批图纸及其审图意见的不同意见，应及时向审图部门反馈。
4.2.1.2 船厂应按规范要求，结合《钢质海船入级规范》第1篇第3章附录1～3，编制拟建船舶有关的产品持证清单，提交船舶现场验船师确认。
4.2.1.3 所有船舶不应新安装含石棉的材料。
4.2.2 检验和试验项目4.2.2.1 船体检验和试验项目：(1) 验船师应确认规范所要求的船体结构材料(包括金属材料包括铸件和锻件、焊接材料、非金属材料等)、锚泊、系泊设备和系统等持有规范所要求的证书或证件；(2) 验船师应检查船体结构和设备，其材料、尺寸、制造、布置和安装等各方面与批准的图纸、图表、说明书、计算书和其他技术文件相符，且工艺等各方面均令验船师满意；(3) 验船师对船舶建造检验应是对主要间段控制(节点控制)检验，分段的构件尺寸检查及大合拢的焊接规格和焊接质量检查；当采用整体建造检验时，节点由验船师酌情考虑；(4) 结构和舱室完整性检查；(5) 对舱室的舱壁，包括横向舱壁和纵向舱壁进行结构试验、或渗漏试验或冲水试验或其他替代试验；(6) 舱口和开口及其关闭装置的检查和试验，包括遥控装置动作试验；(7) 防火、灭火和探火布置及其安装后的检验和试验；(8) 舵装置、锚泊和系泊设备安装后的检查和试验；(9) 确认舵杆中心线、推进装置的轴系中心线；(10) 确认船舶主尺度、载重线标志(见本规则第5章附录6)、水尺及船舶的其他标志；(11) 确认船舶的空船重量；(12) 参加倾斜试验，包括试验前船舶状况检查和试验后的评估；(13) 对船级附加标志要求的项目检查和试验；包括确认规范要求的材料、设备、装置和系统等符合批准图纸、计算书和其他技术文件，且持有规范要求的证书，且工艺等各方面均令人满意；(14) 参加系泊试验和航行试验；(15) CCS认为需要检验的项目。
4.2.2.2 机械检验和试验项目：(1) 验船师应确认规范所要求的机械、设备、装置和系统等持有规范要求的证书或证件；(2) 验船师应检查机械、设备、装置和系统的布置、安装和工艺等各方面符合批准的图纸、图表、说明书、计算书和其他技术文件；(3) 验船师应参加管路的制造、安装检查和试验；包括车间的强度试验和在装船后的密性试验；(4) 对机械、设备、装置和系统，诸如主机、推进轴系、螺旋桨、齿轮箱、发电机组、锅炉、压力容器、舵机、锚机、空压机、热交换器、海底阀、舷旁排出阀等的安装后的检查和效用试验；(5) 对诸如燃油、滑油、冷却、加热、舱底、压载、消防、通风、测量、透气、货物、扫舱、惰性气体系统等泵系、管系的安装后效用试验；(6) 对主机、辅机及其他辅助机械、装置的控制系统或遥控系统安装后的检查和效用试验；(7) 对遥控关闭装置，诸如燃油柜应急关闭装置、通风系统及开口关闭等和安装后的检查和效用试验；(8) 对附加标志要求的设备、装置和系统安装后的检查和效用试验；(9) 参加系泊试验和航行试验；(10) CCS认为需要检验的项目。
4.2.2.3 电气检验和试验项目：(1) 验船师应确认规范所要求的电气设备、系统等持有规范要求的证书或证件；(2) 验船师应检查电气设备，诸如发电机、电动机、电缆，主配电板和应急配电板的布置、安装和工艺等各方面符合批准的图纸、图表、说明书、计算书和其他技术文件；(3) 对电气设备诸如发电机、电动机、电缆，主配电板和应急配电板等的安装后检查和试验；(4) 对操舵系统包括应急操舵系统的检查和试验；(5) 对船内通信系统和船舶警报系统的检查和试验；(6) 对危险区域(如有时)内电气设备安装后的检查和试验；(7) 对应急电源包括临时应急电源的检查和试验；(8) 对附加标志要求的设备、装置和系统安装后的检查和试验，诸如机械自动控制系统和遥控系统——主机、辅机、其他辅助机械和锅炉的控制、安全系统和报警系统以及动力定位系统等的检查和效用试验；(9) 参加系泊试验和航行试验；(10) CCS认为需要检验的项目。
4.2.3 试验要求4.2.3.1 舱室密性试验按本章第3节的有关规定。
4.2.3.2 机械设备、锅炉、压力容器和管系安装后应进行密性试验，试验压力按《国内航行海船建造规范》第3篇的相关要求，试验时间一般不少于为3min。
4.2.3.3 倾斜试验：(1) 所有船舶建造完成后应进行倾斜试验以确定其稳性要素，以便提供给船长能在船舶各种营运状态下迅速而又简便的方法获得船舶有关稳性。
倾斜试验的条件、要求和结果的评定，应满足《国内航行海船建造规范》第2篇第1章的要求，或中国政府主管机关的要求。
如中国政府主管机关无要求，则应符合CCS 有关规定。
(2) 对具有相同类型船舶倾斜试验所得的基本稳性数据或参考类似船舶已有稳性数据，或表明该船的尺度比例和布置，具有足够大的初稳性高度时，或对特殊船型，在一切可能的装载条件下及营运条件下，均具有足够大的初稳性高度时，经CCS总部同意可不做倾斜试验。
但若同类型船舶的空船排水量偏差超过2%, 或重心纵向位置偏差超过1%船舶垂线间长时，则倾斜试验不能免除。
(3) 系泊试验和航行试验应按批准的试验大纲进行。
第3节舱室密性试验4.3.1 一般要求4.3.1.1 本节规定适用于下列舱室和结构：(1) 重力液舱①；(2) 水密或风雨密结构。
4.3.1.2 本节要求的各种试验的目的，是为了证实在建船舶和重大改装或修理②船舶的液舱和水密边界的水密完整性、液舱结构的合适性以及船舶结构/舾装件的风雨密完整性。
4.3.1.3 液化气体船货物围护系统的试验应符合CCS接受的标准。
4.3.1.4 未列入表4.3.4.1或表4.3.4.2的结构试验将予以特殊考虑。
4.3.2 定义4.3.2.1 本节有关定义如下：(1) 结构试验：系指用于证明液舱结构的合适性所进行的静水压试验或静水压气动试验。
(2) 渗漏试验：系指为证实边界密性的试验。
除非特别指明，否则，该试验可以是静水压试验/静水压气动试验、空气试验或冲水试验。
(3) 静水压试验(渗漏试验和结构试验)：系指用液体充装处所并到达指定压头的试验。
(4) 静水压气动试验(渗漏试验和结构试验)：系指在处所充装部分液体并在液体表面施加气压的试验。
(5) 冲水试验(渗漏试验)：系指通过水喷射来验证接缝密性的试验。
(6) 空气试验(渗漏试验)：系指通过空气压力差和渗漏探测方法来验证密性的试验，包括液舱空气试验和接缝空气试验，诸如压缩空气试验和抽真空试验。
(7) 压缩空气填角焊试验(渗漏试验)：系指应用于填角焊的带有渗漏指示方法的T型接头填角焊空气试验。
(8) 抽真空试验(渗漏试验)：系指将一个盒子置于接缝之上并通过在盒内创建真空以发现任何泄漏的带有渗漏指示方法且应用于填角焊或对接焊的试验方法。
(9) 超声波试验(渗漏试验)：通过超声波来证实接缝密性的试验方法。
(10) 渗透试验(渗漏试验)：通过低表面张力液体的应用来证实舱室边界不存在连续渗漏的试验方法。
4.3.3 试验方法4.3.3.1 一般要求：舱室密性试验应在验船师在场情况下，所有门、窗、盖等和所有贯穿件包括管子连接件的安装接近完工阶段，且任何天花板安装、水泥工作应用于接缝之前进行。
具体试验要求见4.3.4和表4.3.4.1。
涂层应用的时间和通往接缝的安全通道的提供见4.3.5、4.3.6和表4.3.4.3。
4.3.3.2 结构试验方法：(1) 试验类型和试验时间：①结构试验的详细规定见表4.3.4.1或表4.3.4.2，可接受按4.3.4.1的静水压试验。
如因实际条件限制(如船坞强度、液体密度等)无法实施静水压试验，则按4.3.4.2的静水压气动试验可接受作为等效方法。
②如果渗漏试验结果令人满意，则证实结构设计合适性的结构试验可在船舶处于漂浮状态下进行。
(2) 结构试验的数量：①每艘船相同结构(即由现场验船师确定的具有相同结构设计和构造、相同建造工艺的液舱)的至少一个舱应进行结构试验，所有剩余的其他舱应进行空气试验。
然而，如果液舱的结构合适性已经表4.3.4.1要求的结构试验予以证实，则同系列其他船(即在同一船厂建造的姊妹船)的与试验舱室具有相同结构的其他舱室可免除该种结构试验，但所有免除舱室的所有边界的水密性应由渗漏试验和彻底检查予以证实。
对系列船中最后一艘船建造完工数年后的姊妹船，上述免除需要重新考虑。
任何情况下，每艘船的至少一个液舱应进行结构试验以证实结构建造的合适性。
②非液舱处所(锚链舱除外)的水密边界可免除结构试验，但免除处所所有边界的水密性应由渗漏试验和彻底检查予以证实。
③首个液舱结构试验完成后，验船师认为必要时，剩余的其他液舱也可能需要进行结构试验。
①重力液舱系指蒸气压力不大于70 kPa的液舱。
②重大修理系指影响结构完整性的修理。
④进行结构试验的液舱应予以选择，以使所有代表性结构件均能进行预期的拉伸和压缩试验。
4.3.3.3 渗漏试验方法：①对表4.3.4.1规定的渗漏试验，可接受按4.3.4.3~4.3.4.6的冲水试验、液舱空气试验、压缩空气填角焊试验、抽真空试验，或其组合。
