AWA5936手传振动仪操作和维护规程
手传振动操作
手传振动操作
一、监测前准备
1.从仪器室领用设备（手传振动测量仪、温度、湿度计、气压表），
填写领用记录。
并准备原始记录单，记录笔。
2.确认检测仪经过校准，电量充足。
3.操作人员熟练掌握仪器连接方法及监测方法。
二、现场监测
1、检测记录现场微小气候（温度、湿度、气压）。
2、连接仪器，注意选用钝头的传感器。
3、确定振动工件生物力学坐标系，各个方向的正方向。
以第三掌骨头作为坐标原点，Z轴（Z h）由该骨的纵轴方向确定。
当手处于正常解剖位置时（手掌朝前），X轴垂直于掌面，以离开掌心方向为正向。
Y轴通过原点并垂直于X轴，手坐标系中各个方向的振动均应以“h”作下标表示（Z轴方向的加速度记a Zh，X轴、Y轴方向的振动的依次类推）
4.测试过程：右手持传感器按生物力学坐标系测三个值，选取最大
值作为本次测试的测试值。
5.测量完毕，记录原始记录。
包括以下内容：测量日期、测量时间、
气象条件（温度、相对湿度）、测量地点（单位、厂矿名称、车间和具体测量位置）、被检测仪器设备型号和参数、测量仪器型号、测量数据、测量人员及工时记录等。
6.将仪器装箱，送交仪器室，填写仪器归还记录。
7. 计算公式：
在日接振时间不足或超过4小时时，要将其换算为相当于接振4小时的频率计权振动加速度值，可用下面公式计算：
a a T hw hw T
)()4(4 ……………………(A.2)
式中：
a hw (T)——频率计权振动加速度；
T ——日接振时间，h/d 。
AWA5936型振动计
AWA5936型振动计（新产品）AWA6291型实时信号分析仪(机器振动)图片由青岛聚创网提供一、概述：AWA5936型振动计是采用数字信号处理技术的新一代袖珍式振动测量仪器，测量加速度、速度和位移，用于机器、电机、车辆、建筑等振动的测量。
也可将本仪器作为振动测量的采集系统，将数据采集后保存在仪器中，带回传到计算机中进一步分析处理。
配置不同软件，可以（1）作为一般的振动计；（2）作为积分振动计；（3）按GB/T 14790.1-2009要求测量手传振动Wh计权加速度ah和A（8）或A（4）；（4）按GB /T 6075.3-2001机器故障检测和报警功能。
它们都可加入实时频谱分析功能。
AWA6291实时信号分析仪配置加速度计、电荷放大器和振动测量软件后，可用于机器振动振动测量。
二、特点:●同时测量a、v、s三种振动量的有效值、峰值、峰峰值；●可进行积分测量，计算并显示振动的等效值；●可选配FFT分析和1/3 OCT分析。
三、主要技术性能：型号名称AWA5936-1型AWA5936-2型AWA5936-3型（手传振动计）AWA5936-4型（机器故障监测）AWA6291型（机器振动测量）特点●同时测量a、v、s三种振动量的有效值、峰值、峰峰值；●同AWA5936-1；●积分测量，显示等效值；●可选配SD卡存贮数据，实现大容量存贮、录音、U盘、读卡器等功能。
●同AWA5936-2；●手传振动测量●同AWA5936-2；●根据设定的机器类型，以及是刚性或柔性支承，当测量的振动速度值超过限值时，显示告警或危险；●同时测量a、v、s三种振动量的有效值、峰值、峰峰值；● 1/3 OCT频带加速度、速度和位移值；●对机器振动信号进行实时FFT分析●测量包络加速度，达到限值时，显示告警或危险。
传感器加速度传感器，灵敏度：2.5 pC/m·s-2（可选择其它灵敏度，但测量范围会有不同）AWA84106型压电加速度计，电荷灵敏度：≈2.5pC/m·s-2测量范围加速度：0.01 m/s2~300 m/s2速度：0.01mm/s~3000 mm/s位移：0.01 mm~30mmWh计权加速度：0.01 m/s2 ~ 300 m/s2同AWA5936-2加速度：2 Hz ~ 20 kHz速度：2 Hz ~ 1.5 kHz位移：2 Hz ~ 200 Hz频率范围：加速度：10 Hz～8 kHz；速度：10 Hz～4 kHz；位移：10 Hz～250 Hz5 Hz～1600 Hz；同AWA5936-2加速度：0.05～5000 m/s2速度：0.5～50000 mm/s位移：5 μm～500 mm频率计权和滤波数字滤波实现并行(同时)加速度、速度、位移Wh计权，数字滤波实现同AWA5936-2；以及包络加速度gE的检测数字滤波实现并行(同时)加速度、速度、位移检波器特性并行有效值、峰值、峰峰值并行有效值、峰值、峰峰值，以及包络检波并行有效值、峰值、峰峰值时间平均方式并行（同时）时间常数1s和时间常数8 s并行（同时）时间常数1 s和时间常数8 s及积分平均同AWA5936-2并行（同时）指数平均、线性平均，时间常数125 ms、1 s、 8 s；主要测量指标1s时间计权瞬时值、8s时间计权瞬时值、加速度、速度、位移的有效值、峰值、峰峰值；同AWA5936-1；以及 1秒等效值、等效连续值；加速度、速度、位移的有效值、峰值、峰峰同AWA5936-2；以及Wh计权加速度的有效值、峰值、峰峰值；A(8)或A（4）。
HS5936型振动测试仪操作规程
HS5936型振动测试仪操作规程1、目的正确使用仪器，保证检测工作规范、顺利进行，维护检测公司形象，确保操作人员人身安全和设备安全。
2、主要技术指标：2.1、振动传感器振动传感器：压电式加速度计频率范围：1Hz～10000Hz（测振杆：5Hz～500Hz，磁固定头：5Hz～2000Hz，螺纹固接：5Hz～10 000Hz，胶固接：5Hz～10 000Hz）电荷灵敏度：4PC/ms-2±2PC/ms-2最大可测加速度：10000m/s22.2、量程分高（H）、低（L）二档，手动换挡。
2.3、各量程档测量范围：2.4、检波特性：真实有效值（RMS）、峰值（P）、峰峰值（P-P）。
2.5、准确度：优于5%±2个字（小数点后第一位）2.6、使用条件：温度：-10～50℃，相对湿度：20%～90%RH2.7、按钮说明：“MAX HOLD”-最大有效值保持按钮，“PEAK RESET”-峰值检波人工复零按钮3、主机及配套元件压电式加速度计、输入电缆、测振杆（两个）、磁固定头、仪器操作规程、使用记录表。
4、职责4.1、操作人员按本规程操作，进行问题反馈、日常维护，作使用登记。
4.2、保管人员负责仪器全面管理，进行出入库登记，定期维护和保养，及时送修、送检。
5、操作5.1、检查仪器及标识是否完好、是否在检定有效期内。
5.2、接通电源，当电池电压不足时，液晶显示屏左上角上方显示“LOW BATTERY”，此时应更换5节5号新的电池。
5.3、取下压电式加速度计顶端保护罩，小心接上电缆接头并拧紧，安装好加速度计。
（表面要求清洁平滑，加速度计敏感轴应与被测物体的运动方向一致。
按被测物体的形状大小，质量及振动频率情况选用测振附件与固定方法，以保证测量精度）5.4、加速度计的定位与安装应该在能量传入人体处或明显相关区域中进行单手（或双手）的三轴向测量，如人手直接与手柄振动表面接触，加速度计紧固在振动结构上。

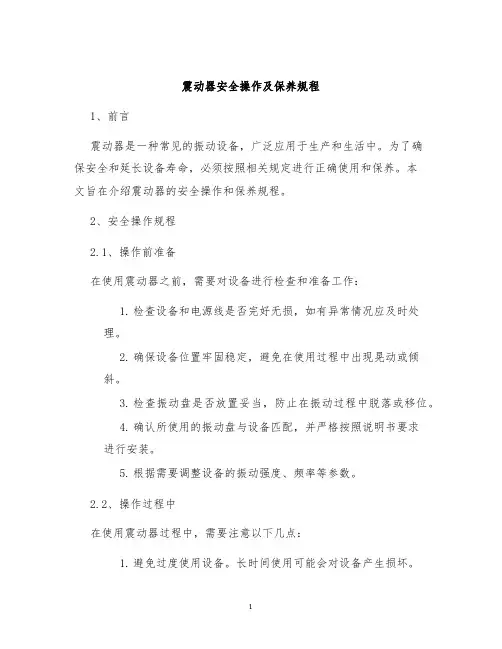

震动器安全操作及保养规程
