测风塔塔体及其防雷技术要求

风能资源专业观测网建设

测风塔塔体及其防雷技术要求

2008年4月

目录

一、概述1

1.1目标1

1.2编制依据1

1.3相关说明2

二、风能观测网建设总体要求3

2.1风能观测网总体布局3

2.2风能观测网建设维护要求5

三、测风塔设计制造技术要求5

3.1测风塔建设基本要求5

3.2测风塔分类及观测要求6

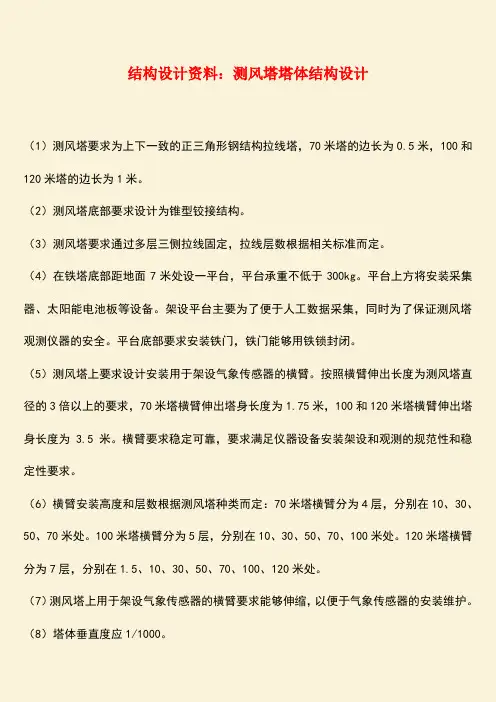

3.3测风塔塔体结构及设计要求7

3.4测风塔材质质量要求9

3.5测风塔基础设施技术要求9

3.6测风塔使用寿命要求9

3.7测风塔抗风要求9

3.8测风塔防腐蚀要求9

3.9测风塔抗覆冰能力要求9

3.10测风塔制造运输要求10

四、测风塔防雷技术要求10

五、测风塔安装施工技术要求10

5.1测风塔施工建设准备10

5.2测风塔施工建设要求11

5.3测风塔观测仪器安装调试要求11

六、测风塔维修维护技术要求11

6.1测风塔及防雷设施免费保修期限11

6.2测风塔维修响应时间要求11

七、测风塔设计制造施工单位资质要求12

7.1测风塔制造商资质要求12

7.2测风塔设计单位资质要求12

7.3测风塔施工建设单位资质要求13

7.4测风塔防雷项目设计建设单位资质要求13

一、概述

1.1目标

为了进一步做好风能资源评估工作，掌握我国风能资源状况及其分布特点，科学制定风电发展规划，促进我国风电又好又快发展，经国家发展改革委批准，由中国气象局负责组织开展风能资源专业观测网的建设工作。

风能资源专业观测网建设共布设测风塔400座，主要覆盖西北、华北、东北以及东部沿海风能资源丰富地区，并兼顾其他具有风能资源开发潜力的内陆地区。风能资源专业观测网由329座70米、68座100米和3座120米测风塔组成，建设内容包括测站选址、观测仪器购置、测风塔建设及观测资料传输处理等。风能资源专业观测网建成后，纳入国家气象观测网，由省级气象部门运行维护并进行长期观测。

为做好测风设备的统一招标采购工作，根据风能资源专业观测网建设、运行和维护的需要，中国气象局监测网络司组织编制了测风塔建设技术要求。测风塔建设技术要求主要包括测风塔塔体、基础设施和雷电防护等内容，有关观测设备的要求不包括在内。

1.2 编制依据

（1）国家发展改革委关于风能资源详查区域和风能资源专业观测网方案的批复（发改能源[2007]3031号）；

（2）风能资源详查和评价工作大纲（气发[2007]478号）；

（3）《风电场风能资源测量方法》GB /T18709—2002；

（4）《风电场气象观测及资料审核、订正技术规范》QX/T74-2007;

（5）《地面气象观测规范》

（6）《钢塔桅设计规范》GY 5001-2004；

（7）《建筑物防雷设计规范》（GB 50057-94，2000年版）

（8）《新一代天气雷达站防雷技术规范》（QX 2-2000）

（9）《气象信息系统雷击电磁脉冲防护规范》（QX3-2000）

（10）《气象台（站）防雷技术规范》（QX4-2000）

（11）《通信局（站）防雷与接地项目设计规范》（YD5098-2005）（12）《自动气象站场室防雷技术规范》（QX30-2004）

1.3相关说明

中国气象局统一组织开展全国风能资源专业观测网建设工作；

中国气象局统一组织测风设备的部门集中采购，由省（区、市）气象局配合测风塔的建设，负责维护和资料收集；

中国气象局相关业务单位负责风能资源专业观测网建设方案的编制和牵头建设工作；

风能资源专业观测网建设总承服务单位负责组织各任务承包商实施观测网的建设和维修维护工作，并负责组织项目监理；

测风塔供应商按照项目建设要求负责测风塔的设计、制造、运输、安装和维修维护等工作，负责牵头联合防雷项目建设单位实施测风塔防雷项目设计建设，负责配合观测仪器供应商实施测风塔上观测仪器

的安装调试、维护维修等任务；

在项目建设主管部门统一指挥调度管理下，在省级气象部门的协调配合下，项目牵头单位、项目总承单位组织各有关供应服务商按照项目建设要求，承担并完成各有关建设任务；

本测风塔建设技术要求主要针对测风塔塔体、基础设施和雷电防护等。虽然有关观测仪器的技术要求不包括在本技术要求之内，但明确要求测风塔提供商与未来观测仪器提供商配合承担塔上仪器的安装、调试和维修任务。

二、风能观测网建设总体要求

2.1风能观测网总体布局

按照本次风能详查工作的总体规划，本期风能资源专业观测网建设共布设测风塔400座，主要覆盖西北、华北、东北以及东部沿海风能资源丰富地区，并兼顾其他具有风能资源开发潜力的内陆地区。表1给出各省布设测风塔的具体数量和种类。

表1 各省风能资源观测塔布设表

2.2风能观测网建设维护要求

在观测网建设阶段，在总承服务单位的组织协调下，在省级气象部门的配合下，测风塔提供商负责完成测风塔的设计制造、安装建设、防雷项目等任务，负责配合观测仪器提供商完成测风塔观测仪器的安装调试任务。

在观测网建成运行阶段，在总承服务单位的组织协调下，在省级气象部门的配合下，测风塔提供商负责完成测风塔的维护保障任务，负责配合观测仪器提供商完成观测仪器的维护保障任务。

三、测风塔设计制造技术要求

3.1 测风塔建设基本要求

测风塔设计制造和施工必须符合以下相关国家标准：

《建筑结构荷载规范》 GB50009-2001

《高耸结构设计规范》 GBJ 135-90

《钢塔桅设计规范》 GY 5001-2004

《钢结构设计规范》 GB50017-2003

《建筑抗震设计规范》 GB50011-2001

测风塔制造商要根据风能观测专业网建设和运行要求，负责提供测风塔设计图纸及相关文档，内容包括：测风塔设计图、测风塔生产制造材质工艺技术要求、基础设施设计图（包括混凝土塔基、拉线基座设计等）、附属设施（包括拉线、仪器安装横臂等）、测风塔施工安装维护手册等。测风塔设计图纸及相关文档（除防雷设施外）要求由具有国家认可的铁塔设计资质的公司或设计院设计，并出具相关设计证明。

测风塔要求满足长期稳定可靠运行要求。测风塔建成后，要求能够在不同的地理、地质和气候环境下长期稳定工作，正常工作年限在30年以上。

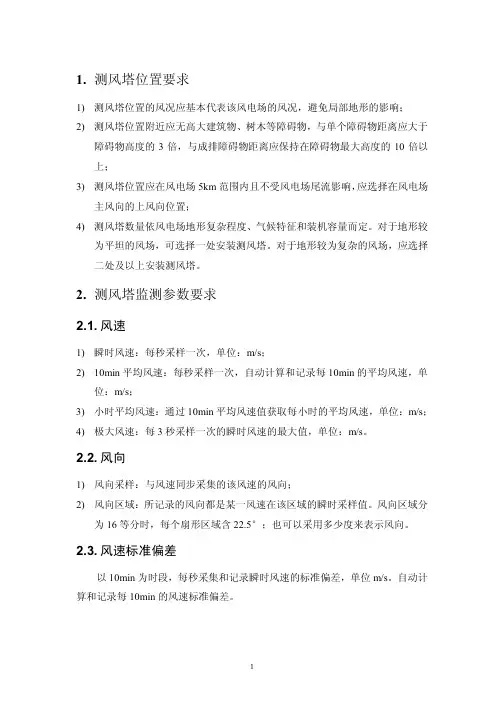

3.2 测风塔分类及观测要求

测风塔按高度划分为70米、100米和120米三种类型。

（1）70米测风塔

风速传感器安装在10、30、50、70米高度；

风向传感器安装在10、50、70米高度；

温湿度传感器安装在10米和70米高度；
