NE555多谐振荡电路课程设计要点
用555构成的多谐振荡器
555构成多谐振荡器的报警电路设计一、设计目的555定时器是一种模拟电路和数字电路相结合的中规模集成器件，它性能优良，适用范围很广，外部加接少量的阻容元件可以很方便地组成单稳态触发器和多谐振荡器，以及不需外接元件就可组成施密特触发器。
因此集成555定时被广泛应用于脉冲波形的产生与变换、测量与控制等方面。
本实验根据555定时器的功能强以及其适用范围广的特点，设计实验研究它的内部特性和简单应用。
555 定时器是一种模拟和数字功能相结合的中规模集成器件。
一般用双极性工艺制作的称为555，555 定时器的电源电压范围宽，可在4.5V~16V 工作，7555 可在3~18V 工作，输出驱动电流约为200mA，因而其输出可与TTL、CMOS 或者模拟电路电平兼容。
555 定时器成本低，性能可靠，只需要外接几个电阻、电容，就可以实现多谐振荡器、单稳态触发器及施密特触发器等脉冲产生与变换电路。
它也常作为定时器广泛应用于仪器仪表、家用电器、电子测量及自动控制等方面。
555 定时器的内部包括两个电压比较器，三个等值串联电阻，一个RS 触发器，一个放电管T 及功率输出级。
它提供两个基准电压VCC /3 和2VCC /3图8-1 555定时器内部方框图通过对本次设计能够更好地掌握555的作用及应用。
同时掌握报警电路的原理及设计方法。
二、设计要求①画出电路原理图（或仿真电路图）；②元器件及参数选择；③电路仿真与调试；④PCB文件生成与打印输出。
（3）制作要求自行装配和仿真，并能发现问题和解决问题。
（4）编写设计报告写出设计与制作的全过程，附上有关资料和图纸，有心得体会。
三、设计原理多谐振荡器是能产生矩形波的一种自激振荡器电路，由于矩形波中除基波外还含有丰富的高次谐波，故称为多谐振荡器。
多谐振荡器没有稳态，只有两个暂稳态，在自身因素的作用下，电路就在两个暂稳态之间来回转换，故又称它为无稳态电路。
由555定时器构成的多谐振荡器如图1所示，R1，R2和C是外接定时元件，电路中将高电平触发端（6脚）和低电平触发端（2脚）并接后接到R2和C的连接处，将放电端（7脚）接到R1，R2的连接处。
简易电子琴课程设计报告
摘要电子琴是现代电子科技与音乐结合的产物，是一种新型的键盘乐器，它在音奏中已成为不可缺少的一部分。
本文主要介绍运用555定时器制作简易电子琴的设计方法。
该方法利用555定时器构成多谐振荡器，通过按键控制不同的RC组合应用多谐振荡器产生不同频率八个基本音阶的脉冲信号波，然后连到扬声器上，即可发出八音阶的音乐。
在该设计中，利用了555定时器构成的多谐振荡器产生各音阶不同频率的脉冲，不仅仅使其频率调节更加方便，而且发出的声音稳定、饱满。
关键词：简易电子琴，555定时器，多谐振荡器，八个基本音阶目录前言 (1)第一章设计内容及要求 (2)1.1 设计的基本原理 (2)1.2 设计要求 (2)第二章系统组成及工作原理 (3)2.1 系统组成 (3)2.1.1 按键模块 (3)2.1.2音调发生模块 (3)2.1.3音响模块 (4)2.2 工作原理 (4)2.2.1 NE555多谐振荡器 (5)2.2.2 LM386集成功率放大器 (7)第三章方案比较 (8)3.1 方案一 (8)3.2 方案二 (9)3.3方案三 (10)3.4方案分析与比较 (11)第四章参数计算、器件选择 (12)4.1 参数计算 (12)4.2 器件选择 (12)第五章系统调试及测试结果分析 (14)5.1 系统调试 (18)5.2 硬件调试 (19)5.3 测试结果与分析 (19)5.4 误差分析 (19)实验小结及心得体会 (20)结论 (21)参考文献 (22)附录一 (23)附录二 (24)前言随着当代科学设计的发展，电子产品在人们的日常生活中占据着越来越多重要的地位。
电子琴作为其中的一个典型代表，引领着许多孩子进入音乐的殿堂。
因此，我们选择了简易电子琴这个题目来制作，因为它不仅能过提高实际动手能力，还与实际生活有着紧密的联系。
模拟电子技术基本教程是一门实践性很强的课程，而此次课程设计依据的理论基础是模拟电子技术基本教程，其主要目的是通过本课程的培养，启发学生的创造性思维，进一步探究书本知识。

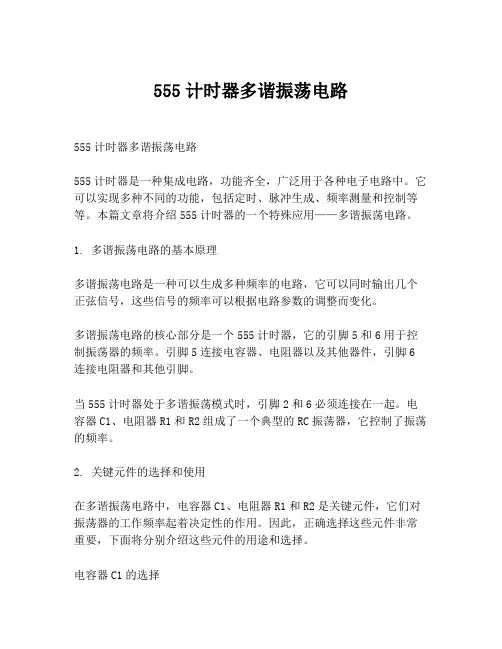

555计时器多谐振荡电路
555计时器多谐振荡电路555计时器多谐振荡电路555计时器是一种集成电路，功能齐全，广泛用于各种电子电路中。
它可以实现多种不同的功能，包括定时、脉冲生成、频率测量和控制等等。
本篇文章将介绍555计时器的一个特殊应用——多谐振荡电路。
1. 多谐振荡电路的基本原理多谐振荡电路是一种可以生成多种频率的电路，它可以同时输出几个正弦信号，这些信号的频率可以根据电路参数的调整而变化。
多谐振荡电路的核心部分是一个555计时器，它的引脚5和6用于控制振荡器的频率。
引脚5连接电容器、电阻器以及其他器件，引脚6连接电阻器和其他引脚。
当555计时器处于多谐振荡模式时，引脚2和6必须连接在一起。
电容器C1、电阻器R1和R2组成了一个典型的RC振荡器，它控制了振荡的频率。
2. 关键元件的选择和使用在多谐振荡电路中，电容器C1、电阻器R1和R2是关键元件，它们对振荡器的工作频率起着决定性的作用。
因此，正确选择这些元件非常重要，下面将分别介绍这些元件的用途和选择。
电容器C1的选择电容器C1的容值决定了振荡器的频率。
因此，合适的容值是非常重要的。
一般来说，电容器的值应该在10nF到100nF之间。
电阻器R1和R2的选择电阻器R1和R2的选择也至关重要。
它们的值决定了振荡器的频率。
一般来说，它们的值应该在10K到100K之间。
3. 电路的调试和测试在制作多谐振荡电路时，调试和测试是必不可少的步骤。
这些步骤可以确保电路正常工作，并且产生正确的频率。
调试过程的关键在于检查电路中的元件是否正确连接，并且检查它们的值是否正确。
测试过程的关键在于使用示波器或频率计来测量电路的输出信号。
如果输出信号的频率正确，那么说明电路正常工作。
4. 总结555计时器多谐振荡电路可以产生多个不同频率的正弦信号。
它的核心是一个555计时器，通过调整电容器和电阻器的值，可以实现不同频率的输出信号。
在制作电路时，正确选择元件和调试测试非常重要。
通过正确地设计和调试，可以制作出高质量的多谐振荡电路。

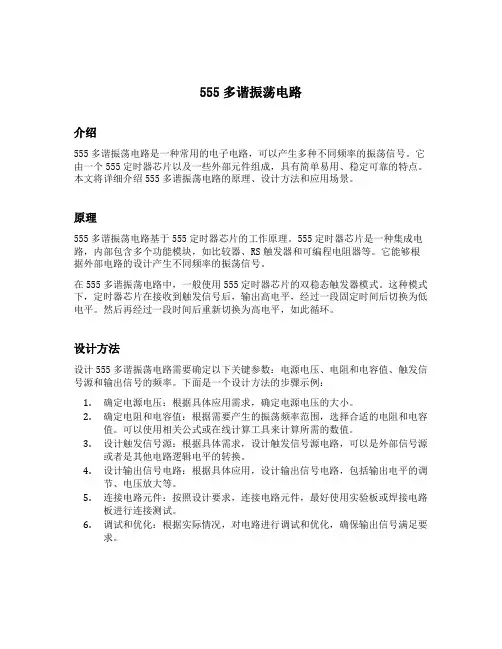

555多谐振荡电路
555多谐振荡电路介绍555多谐振荡电路是一种常用的电子电路，可以产生多种不同频率的振荡信号。
它由一个555定时器芯片以及一些外部元件组成，具有简单易用、稳定可靠的特点。
本文将详细介绍555多谐振荡电路的原理、设计方法和应用场景。
原理555多谐振荡电路基于555定时器芯片的工作原理。
555定时器芯片是一种集成电路，内部包含多个功能模块，如比较器、RS触发器和可编程电阻器等。
它能够根据外部电路的设计产生不同频率的振荡信号。
在555多谐振荡电路中，一般使用555定时器芯片的双稳态触发器模式。
这种模式下，定时器芯片在接收到触发信号后，输出高电平，经过一段固定时间后切换为低电平。
然后再经过一段时间后重新切换为高电平，如此循环。
设计方法设计555多谐振荡电路需要确定以下关键参数：电源电压、电阻和电容值、触发信号源和输出信号的频率。
下面是一个设计方法的步骤示例：1.确定电源电压：根据具体应用需求，确定电源电压的大小。
2.确定电阻和电容值：根据需要产生的振荡频率范围，选择合适的电阻和电容值。
可以使用相关公式或在线计算工具来计算所需的数值。
3.设计触发信号源：根据具体需求，设计触发信号源电路，可以是外部信号源或者是其他电路逻辑电平的转换。
4.设计输出信号电路：根据具体应用，设计输出信号电路，包括输出电平的调节、电压放大等。
5.连接电路元件：按照设计要求，连接电路元件，最好使用实验板或焊接电路板进行连接测试。
6.调试和优化：根据实际情况，对电路进行调试和优化，确保输出信号满足要求。
应用场景555多谐振荡电路广泛应用于各种电子设备中，以下是几个常见的应用场景：1. 信号发生器555多谐振荡电路可以用作简易的信号发生器，产生可调节频率的信号。
在实验室、教学和测试领域中经常用到。
2. 脉冲发生器通过调节555多谐振荡电路的参数，可以产生不同占空比的脉冲信号。
脉冲发生器在数字电路测试和电器控制中有广泛的应用。
3. 脉冲宽度调制555多谐振荡电路可以用来进行脉冲宽度调制，可以用于控制电机速度、调光等控制应用。
ne555课程设计
ne555课程设计一、课程目标知识目标：1. 学生能够理解NE555定时器的电路原理，掌握其工作模式及应用方法。
2. 学生能够运用NE555定时器设计简单的振荡器、计数器和触发器等电路。
3. 学生了解NE555定时器在现实生活中的应用，如电子时钟、声光控开关等。
技能目标：1. 学生能够独立分析并绘制NE555定时器相关电路图。
2. 学生掌握使用万用表、示波器等工具进行NE555定时器电路调试与故障排除。
3. 学生能够通过小组合作，完成NE555定时器实际应用项目的制作。
情感态度价值观目标：1. 学生培养对电子技术的兴趣，提高探究精神和动手能力。
2. 学生在团队合作中学会沟通、协作，培养团队精神和责任感。
3. 学生认识到电子技术在实际生活中的重要性，增强学以致用的意识。
课程性质：本课程为电子技术实践课程，以理论为基础，注重学生动手实践能力的培养。
学生特点：学生处于高中年级，具备一定的电子技术基础，对实际操作有较高的兴趣。
教学要求：结合学生特点，注重理论与实践相结合，充分调动学生的积极性，引导他们主动参与课堂讨论和实践活动，培养解决实际问题的能力。
通过课程学习，使学生在知识、技能和情感态度价值观方面取得具体的学习成果。
二、教学内容本节教学内容围绕NE555定时器的原理和应用，依据课程目标进行选择和组织。
具体包括以下几部分：1. NE555定时器基本原理- 介绍NE555定时器的内部结构、工作原理及其特点。
- 分析NE555定时器的三种工作模式：稳态模式、双稳态模式和振荡模式。
2. NE555定时器电路设计- 讲解并演示如何使用NE555定时器设计振荡器、计数器和触发器等电路。
- 分析电路中各个元件的作用，如电阻、电容的选取与计算。
3. 实际应用案例分析- 分析NE555定时器在电子时钟、声光控开关等实际应用中的原理及电路设计。
4. 实践操作与调试- 安排学生进行NE555定时器电路搭建、调试和故障排除。
用555构成的多谐振荡器
555构成多谐振荡器的报警电路设计一、设计目的555定时器是一种模拟电路和数字电路相结合的中规模集成器件，它性能优良，适用范围很广，外部加接少量的阻容元件可以很方便地组成单稳态触发器和多谐振荡器，以及不需外接元件就可组成施密特触发器。
因此集成555定时被广泛应用于脉冲波形的产生与变换、测量与控制等方面。
本实验根据555定时器的功能强以及其适用范围广的特点，设计实验研究它的内部特性和简单应用。
555 定时器是一种模拟和数字功能相结合的中规模集成器件。
一般用双极性工艺制作的称为555，555 定时器的电源电压范围宽，可在4.5V~16V 工作，7555 可在3~18V 工作，输出驱动电流约为200mA，因而其输出可与TTL、CMOS 或者模拟电路电平兼容。
555 定时器成本低，性能可靠，只需要外接几个电阻、电容，就可以实现多谐振荡器、单稳态触发器及施密特触发器等脉冲产生与变换电路。
它也常作为定时器广泛应用于仪器仪表、家用电器、电子测量及自动控制等方面。
555 定时器的内部包括两个电压比较器，三个等值串联电阻，一个RS 触发器，一个放电管T 及功率输出级。
它提供两个基准电压VCC /3 和2VCC /3图8-1 555定时器内部方框图通过对本次设计能够更好地掌握555的作用及应用。
同时掌握报警电路的原理及设计方法。
二、设计要求①画出电路原理图（或仿真电路图）；②元器件及参数选择；③电路仿真与调试；④PCB文件生成与打印输出。
（3）制作要求自行装配和仿真，并能发现问题和解决问题。
（4）编写设计报告写出设计与制作的全过程，附上有关资料和图纸，有心得体会。
三、设计原理多谐振荡器是能产生矩形波的一种自激振荡器电路，由于矩形波中除基波外还含有丰富的高次谐波，故称为多谐振荡器。
多谐振荡器没有稳态，只有两个暂稳态，在自身因素的作用下，电路就在两个暂稳态之间来回转换，故又称它为无稳态电路。
由555定时器构成的多谐振荡器如图1所示，R1，R2和C是外接定时元件，电路中将高电平触发端（6脚）和低电平触发端（2脚）并接后接到R2和C的连接处，将放电端（7脚）接到R1，R2的连接处。
NE555多谐振荡电路课程设计
目录摘要 (2)1 设计任务和要求 (4)1.1：设计任务 (4)1.2 ：设计要求 (4)2 方案比较与论证 (4)2.1：稳压电源通常由 (4)2.2 ：方案论证 (8)3 硬件设计................................................................................................................... 错误！未定义书签。
3.1 ：设计思想................................................................................................... 错误！未定义书签。
3.2 ：称功能模块............................................................................................... 错误！未定义书签。
4 系统仿真 (8)4.1 ：仿真原理图如下： (8)5系统的组装................................................................................................................ 错误！未定义书签。
5.1 ：PCB版板图................................................................................................ 错误！未定义书签。
6 结论： (9)参考文献：................................................................................................................... 错误！未定义书签。
555多谐振荡电路
555多谐振荡电路555多谐振荡电路是一种常用的电子电路，它可以产生多种不同频率的振荡信号。
在本文中，我将详细介绍555多谐振荡电路的工作原理、电路图、元器件选择和调整方法。
一、工作原理555多谐振荡电路基于NE555集成电路，它由比较器、RS触发器和放大器组成。
其工作原理如下：1. 初始状态下，RST引脚为高电平，TRIG引脚为低电平。
2. C1通过R1和R2充放电。
当C1充满时，比较器输出翻转，并导致放大器输出高电平。
3. 放大器输出的高电平通过R3和D1反馈到TRIG引脚，使其变为高电平。
4. 当C1放电至一定程度时，比较器输出再次翻转，并导致放大器输出低电平。
5. 放大器输出的低电平通过D2反馈到TRIG引脚，使其变为低电平。
6. 重复步骤2-5形成连续的振荡。
二、555多谐振荡电路图下面是一个基本的555多谐振荡电路图示：```+--|Vcc|R1|+-+ C1| |TRIG ---|>|---| |+-+|R3|OUT -----|<|--- DIS| |GND -----+--|Gnd```三、元器件选择在设计555多谐振荡电路时，我们需要选择合适的元器件来满足我们的需求。
以下是一些常见的元器件选择建议：1. 555集成电路：可以选择NE555或其它兼容型号。
2. 电阻：根据需要选择合适的电阻值。
常用范围为几千欧姆到几兆欧姆。
3. 电容：根据需要选择合适的电容值。
常用范围为几皮法到几百微法。
4. 二极管：可以选择常见的小功率二极管，如1N4148。
四、调整方法调整555多谐振荡电路的频率可以通过改变电阻和/或电容值来实现。
以下是一些常用的调整方法：1. 改变R1和R2：增大R1或减小R2将使振荡频率降低，反之亦然。
2. 改变C1：增大C1将使振荡频率降低，反之亦然。
3. 使用可变电阻和/或可变电容：通过使用可变电阻和/或可变电容，可以在一定范围内连续调整振荡频率。
五、总结555多谐振荡电路是一种常用的电子电路，它可以产生多种不同频率的振荡信号。
555计时器多谐振荡电路
555计时器多谐振荡电路
555计时器多谐振荡电路是一种常见的电路，它可以产生多个频率的正弦波信号。
这种电路的主要组成部分是555计时器芯片和一些电容、电阻等元器件。
在这种电路中，555计时器芯片被配置为多谐振荡器。
它的输出引脚（pin 3）连接到一个RC网络，这个网络由一个电容和一个电阻组成。
这个RC网络的作用是控制振荡器的频率。
当电容充电时，振荡器的频率会降低，而当电容放电时，振荡器的频率会增加。
在这个电路中，我们可以使用不同的电容和电阻值来产生不同的频率。
例如，如果我们使用一个10nF的电容和一个10kΩ的电阻，我们可以产生一个频率为1.59kHz的正弦波信号。
如果我们使用一个100nF的电容和一个10kΩ的电阻，我们可以产生一个频率为159Hz的正弦波信号。
除了RC网络，我们还可以使用其他元器件来控制振荡器的频率。
例如，我们可以使用一个可变电阻来调节振荡器的频率。
我们还可以使用一个二极管来控制振荡器的频率。
当二极管导通时，它会将电容放电，从而增加振荡器的频率。
555计时器多谐振荡电路是一种非常有用的电路，它可以产生多个频率的正弦波信号。
这种电路可以用于各种应用，例如音频合成、信号发生器等。
如果您想学习更多关于这种电路的知识，建议您查
阅相关的资料和教程。
555定时器构成的多谐振荡电路
555定时器构成的多谐振荡电路1. 引言555定时器是一种常用的集成电路，在电子领域被广泛应用。
它具有多种功能，其中之一就是可以构成多谐振荡电路。
本文将介绍555定时器构成的多谐振荡电路的原理和应用。
2. 原理555定时器是一种集成电路，由比较器、RS触发器和电流控制器等元件构成。
在多谐振荡电路中的应用，主要是通过改变外部电容和电阻的数值来调整振荡频率和波形。
3. 多谐振荡电路的制作在制作多谐振荡电路时，可以通过改变外部电容和电阻的数值来调整振荡频率和波形。
具体制作步骤如下：3.1 准备工作：选取合适的555定时器芯片和外部元件；3.2 连接电路：根据电路图将555定时器与外部电容和电阻连接起来；3.3 调整参数：通过改变外部电容和电阻的数值来调整振荡频率和波形；3.4 测试电路：连接电源并测试电路的振荡频率和波形是否符合设计要求。
4. 多谐振荡电路的应用多谐振荡电路在实际应用中有广泛的用途，例如：4.1 无线电发射器：利用多谐振荡电路可以产生不同频率的信号源，用于无线电通讯中的调频、调幅和频率合成等应用；4.2 音乐合成器：利用多谐振荡电路可以生成不同音调和音色的音乐信号，用于音乐合成仪器中；4.3 闪光灯控制器：利用多谐振荡电路可以调整闪光灯的频闪频率和亮度，用于摄影等应用；4.4 脉冲发生器：利用多谐振荡电路可以产生稳定且可调节的脉冲信号，用于数字电路测试和脉冲激励等应用。
5. 总结555定时器构成的多谐振荡电路是一种功能多样且实用的电路。
通过调整外部电容和电阻的数值，可以实现不同频率和波形的振荡效果。
多谐振荡电路在无线电通讯、音乐合成、闪光灯控制和脉冲发生等方面有广泛的应用。
NE555自激多谐振荡电路
NE555自激多谐振荡电路实验报告姓名：盛玲学号：13314199 日期：2014.09.07一、实验目的在电路板上连接并焊接好NE555组成的自激多谐振荡电路，并用示波器测出正确的方波。
二、实验仪器和器材①一个NE555②两个电容③一个5kƱ的定值电阻，一个可变电阻④若干导线⑤可提供5V直流电压的电源⑥万用电表⑦示波器三、实验原理1) ⑥ 脚TH ：高电平触发端，当TH 电平大于2/3Vcc,输出端OUT 呈现低电平，DIS 通。
2) ②脚TR ：低电平触发端，当TR 电瓶小于1/3Vcc,输出端OUT 呈高电平，DIS 端关断。
3) ⑤脚CV ：控制电压端，CV 若接不同的电压值可以改变TR 、TH 的触发电平值。
4) ⑦脚DIS ：为放电端，其内部三极管的导通或关断，能为外部RC 回路提供充放电通路。
5) ④脚R ： 为复位端，若R=0，OUT 输出低电平。
6) ③脚OUT ：为输出端7) ⑧脚Vcc ：电源8) ①脚GND ：地按照图一将电路连接好后，就可以组成一个自激多谐振荡电路，将电源调节到5V ,用万用表测可变电阻的阻值，直到将可变电表的阻值调节到15K Ʊ，CV 端和电源正极相连，OUT 端和电源负极相连，CV 端和OUT 端分别和示波器相连，就可以输出方波的信号，在示波器上显示出方波波形。
充电时间 1211)(7.0C R R T +=放电时间1227.0C R T =振荡周期21T T T += 振荡频率Tf 1= 四、实验步骤① 仔细分析老师所提供的实验电路图，从老师所给的电路元件里找出我们所需的元件，老师所提供的定值电阻有两个，用万用表分别测出他们的电阻，选出其中电阻为5K Ʊ的。
② 根据电路图，在电路板上摆放好这些元件，再按照顺序依次连接NE555、电容、定值电阻、可变电阻，用导线连接Vcc 端、GND 端、OUT 端，以方便连接电源和示波器。
③ 用焊锡将导线连接处焊接好，尽量不让导线交叉，避免发生短路；尽量用较少的导线连接，使之看起来更美观④用万用表测可变电阻的阻值，并调节可变电阻的阻值至15KƱ⑤CV端和电源正极相连，OUT端和电源负极相连，CV端和OUT端分别和示波器相连。
555多谐振荡电路
555多谐振荡电路
555多谐振荡电路是一种经典的多谐振荡电路。
它由三个主要元件组成：555定时器、电阻和电容。
多谐振荡电路是一种非线性电路，可以产生多个频率的波形。
在此文章中，我们将详细介绍555多谐振荡
电路的原理、使用和应用。
555多谐振荡电路的原理
多谐振荡电路可以通过改变某些元件的值来产生不同的频率。
555
多谐振荡电路是一种简单而灵活的电路，它可以根据输入的电压而改
变频率。
当电压变化时，它会引起电容和电阻的变化，从而改变芯片
内部的比较器阈值。
当阈值和触发器的状态发生变化时，就会产生一
个周期性的方波输出，其振荡频率取决于电容和电阻的数值。
使用和应用
555多谐振荡电路可以用于许多不同的应用，包括音频信号发生器、模拟时钟、脉冲宽度调制和步进驱动器。
在音频信号发生器中，可以
通过调整电容和电阻的值来产生不同的频率，从而产生不同音调的声音。
在模拟时钟中，可以使用555多谐振荡电路来替代基于石英晶体
的时钟，这种电路可以产生准确的振荡信号，从而保持时间的准确度。
在脉冲宽度调制中，可以使用555多谐振荡电路来产生一个可调节的
方波输出，该方波输出的周期可以被调整以产生特定比例的宽度和占
空比。
总结
555多谐振荡电路是一种灵活且实用的电路。
它可以根据电容和电阻的不同数值而产生不同的频率。
这种电路广泛用于音频信号发生器，模拟时钟，脉冲宽度调制和步进驱动器等应用中。
除了以上应用外，
此电路还可以用作基底发生器等，所以在电路设计领域中，555多谐振荡电路是一种常用的电路。
NE555定时器构成多谐振荡器
NE555定时器构成的多谐振荡器一、原理1、555定时器内部结构555定时器是一种模拟电路和数字电路相结合的中规模集成电路,其内部结构如图（A ）及管脚排列如图（B ）所示。
A∞A∞它由分压器、比较器、基本R--S 触发器和放电三极管等部分组成。
分压器由三个5K 的等值电阻串联而成。
分压器为比较器1A 、2A 提供参考电压，比较器1A 的参考电压为23cc V ，加在同相输入端，比较器2A 的参考电压为13cc V ，加在反相输入端。
比较器由两个结构相同的集成运放1A 、2A 组成。
高电平触发信号加在1A 的反相输入端，与同相输入端的参考电压比较后，其结果作为基本R--S 触发器_D R 端的输入信号；低电平触发信号加在2A 的同相输入端，与反相输入端的参考电压比较后，其结果作为基本R —S 触发器_D S 端的输入信号。
基本R--S 触发器的输出状态受比较器1A 、2A 的输出端控制。
2、 多谐振荡器工作原理由555定时器组成的多谐振荡器如图(C)所示，其中R 1、R 2和电容C 为外接元件。
其工作波如图(D)所示。
设电容的初始电压c U ＝０，t ＝０时接通电源，由于电容电压不能突变，所以高、低触发端TH V ＝TL V ＝０<13ＶＣＣ，比较器Ａ1输出为高电平，Ａ２输出为低电平，即_1D R =，_0D S =（1表示高电位，0表示低电位），R S -触发器置１，定时器输出01u =此时_0Q =，定时器内部放电三极管截止，电源cc V 经1R ，2R 向电容Ｃ充电，c u 逐渐升高。
当c u 上升到13cc V 时，2A 输出由０翻转为１，这时__1D D R S ==，R S -触发顺保持状态不变。
所以0<t<1t 期间，定时器输出0u 为高电平１。
1t t =时刻，c u 上升到23cc V ，比较器1A 的输出由１变为０，这时_0D R =，_1D S =，R S-触发器复０，定时器输出00u =。
《数字电子技术》学习情境4任务三-555定时器构成振荡器的应用概要
议一议:
1、调整R1，同时用频率计观察输出信号uo的频率变化规
律，并使uo的频率固定为1kHz。测出电阻R1的阻值为
。
读一读：
前面我们通过实验（或仿真）观察了555定时器构成的多谐
振荡器的波形。该振荡器的工作原理是：接通VCC后，VCC经R1、
R2和R3对C1充电。当uc上升到 时，uo=0，T导通，C1通过R3 和T放电，uc下降。当uc下降到 时，uo又由0变为1，T截止， VCC又经R1、R2和R3对C1充电。如此重复上述过程，在输出端uo
表4-12 555定时器的输入、输出关系
想一想:
将前面555定时器的输入、输出关系测试记录表4-10和表 4-11与表4-12进行比较，可以看出555定时器5脚的功能是什 么？
做一做:
1. 创建1kHz多谐振荡器仿真测试电路 （1）进入Multisim8.0用户操作界面。 （2）按图4-46所示电路从Multisim9.0元器件库、仪器仪 表库选取相应器件和仪器，连接电路。 单击模数混合芯片元器件库图示按钮，拽出在555TIMER器 件列表中选取定时器集成电路图形，从它们的选出LM555CN。 从仪器仪表库中选取示波器。用以观察555输出波形及测出 波形的频率。 （3）给电路中的全部元器件按图4-47所示，进行标识和设 置。
项目4 流水彩灯的制作
任务一 同步计数器电路的制作 任务二 任意进制计数器的制作 任务三 555定时器构成振荡器的应用 任务四 流水彩灯的制作
任务三 555定时器构成振荡器的应用
任务目标：
1. 能叙述555定时器逻辑功能、管脚功能，并能正确使用 555定时器。
2. 会用555定时器构成振荡器。。 3. 用555定时器制作出1kHz方波信号的振荡电路。 4.理解单稳态、双稳态、无稳态的概念及特点，并掌握判断
NE555电路设计
单稳类电路单稳工作方式，它可分为3种。
见图示。
第1种（图1）是人工启动单稳，又因为定时电阻定时电容位置不同而分为2个不同的单元，并分别以 1.1.1 和 1.1.2为代号。
他们的输入端的形式，也就是电路的结构特点是：“RT-6.2-CT”和“CT-6.2-RT”。
第2种（图2）是脉冲启动型单稳，也可以分为2个不同的单元。
他们的输入特点都是“R T-7.6-CT”，都是从2端输入。
1.2.1电路的2端不带任何元件，具有最简单的形式；1.2.2电路则带有一个RC微分电路。
第3种（图3）是压控振荡器。
单稳型压控振荡器电路有很多，都比较复杂。
为简单起见，我们只把它分为2个不同单元。
不带任何辅助器件的电路为1.3.1；使用晶体管、运放放大器等辅助器件的电路为1.3.2。
图中列出了2个常用电路。
-----------------------------------------------------------------------------------------------------------双稳类电路这里我们将对555双稳电路工作方式进行总结、归纳。
555双稳电路可分成2种。
第一种（见图1）是触发电路，有双端输入（2.1.1）和单端输入（2.1.2）2个单元。
单端比较器（2.1.2）可以是6端固定，2段输入；也可是2端固定，6端输入。
第2种（见图2）是施密特触发电路，有最简单形式的（2.2.1）和输入端电阻调整偏置或在控制端（5）加控制电压VCT以改变阀值电压的（2.2.2）共2个单元电路。
双稳电路的输入端的输入电压端一般没有定时电阻和定时电容。
这是双稳工作方式的结构特点。
2.2.2单元电路中的C1只起耦合作用，R1和R2起直流偏置作用。
-----------------------------------------------------------------------------------------------------------无稳类电路第三类是无稳工作方式。
NE555教学案例
NE555介绍（1）、集成时基电路又称为集成定时器或555电路，是一种数字、模拟混合型的中规模集成电路。
（2）、它是一种产生时间延迟和多种脉冲信号的电路。
（3）、组成：两个电压比较器、一个基本RS触发器、一个放电开关管T、比较器的参考电压由三只5KΩ的电阻器构成的分压器提供。
它们分别使高电平比较器A1 的同相输入端和低电平比较器A2的反相输入端的参考电平为和。
A1与A2的输出端控制RS触发器状态和放电管开关状态。
当输入信号自6脚，即高电平触发输入并超过参考电平时，触发器复位，555的输出端3脚输出低电平，同时放电开关管导通；当输入信号自2脚输入并低于时，触发器置位，555的3脚输出高电平，同时放电开关管截止。
是复位端（4脚），当＝0，555输出低电平。
平时端开路或接VCC 。
2.555定时器电路的电路组成图1是555 定时器的电路结构图，它由五个部分组成:（1）比较器：电压比较器A1和A2是两个结构完全相同的理想运算放大器。
比较器有两个输入端，分别用U+和U-表示相应输入端上所加的电压，用uc表示比较器的比较结果。
当U+>U-时,uc=1; 而U+<U-时，uc＝0。
（2）分压器：三个阻值均为5k Ω的电阻串联起来构成分压器，为比较器A1和A2提供参考电压。
工作中不用CO 端时，一般都通过一个0.01μF的电容接地，以旁路高频干扰。
（3）基本RS 触发器：由两个与非门组成，是可从外部进行置0 的直接复位端。
当R= 0 时，使Q=0；当S=1时，Q=1。
（4）晶体管开关（放电管）:晶体管T构成开关，其状态受端控制。
当Q＝ 1 时，晶体管截止; 而当Q＝0时，晶体管导通。
VC是控制电压端（5脚），平时输出作为比较器A1 的参考电平，当5脚外接一个输入电压，即改变了比较器的参考电平，从而实现对输出的另一种控制，在不接外加电压时，通常接一个0.01μf的电容器到地，起滤波作用，以消除外来的干扰，以确保参考电平的稳定。
NE555电路
NE555制作的电路简介NE555是属于555系列的计时IC的其中的一种型号，555系列IC的接脚功能及运用都是相容的，只是型号不同的因其价格不同其稳定度、省电、可产生的振荡频率也不大相同；而555是一个用途很广且相当普遍的计时IC，只需少数的电阻和电容，便可产生数位电路所需的各种不同频率之脉波讯号。
主要特点1.只需简单的电阻器、电容器，即可完成特定的振荡延时作用。
其延时范围极广，可由几微秒至几小时之久。
2.它的操作电源范围极大，可与TTL，CMOS等逻辑电路配合，也就是它的输出电平及输入触发电平，均能与这些系列逻辑电路的高、低电平匹配。
3.其输出端的供给电流大，可直接推动多种自动控制的负载。
4.它的计时精确度高、温度稳定度佳，且价格便宜。
引脚位置ne555的结构图Pin 1 (接地) -地线(或共同接地) ，通常被连接到电路共同接地。
Pin 2 (触发点) -这个脚位是触发NE555使其启动它的时间周期。
触发信号上缘电压须大于2/3 VCC，下缘须低于1/3 VCC 。
Pin 3 (输出) -当时间周期开始555的输出输出脚位，移至比电源电压少1.7伏的高电位。
周期的结束输出回到O伏左右的低电位。
于高电位时的最大输出电流大约200 mA 。
Pin 4 (重置) -一个低逻辑电位送至这个脚位时会重置定时器和使输出回到一个低电位。
它通常被接到正电源或忽略不用。
Pin 5 (控制) -这个接脚准许由外部电压改变触发和闸限电压。
当计时器经营在稳定或振荡的运作方式下,这输入能用来改变或调整输出频率。
Pin 6 (重置锁定) - Pin 6重置锁定并使输出呈低态。
当这个接脚的电压从1/3 VCC电压以下移至2/3 VCC以上时启动这个动作。
Pin 7 (放电) -这个接脚和主要的输出接脚有相同的电流输出能力，当输出为ON时为LOW，对地为低阻抗，当输出为OFF时为HIGH，对地为高阻抗。
Pin 8 (V +) -这是555个计时器IC的正电源电压端。
NE555多谐振荡器的搭建
NE555多谐振荡器的搭建【任务分析】555是一种将模拟功能和逻辑功能结合在同一块芯片上的集成电路，8脚封装。
此芯片内使用了3个精度较高的5K分压电阻，型号由此而得名。
NE555电压使用范围为4.5V-18V。
最初由美国SIGNETICS公司在1972推出投放市场，很快得到广泛应用，也因为应用广泛，许多其他公司也推出一样的类似型号。
NE555多谐振荡器的工作原理：由555定时器和外接元件R1、R6、C2构成多谐振荡器，脚2与脚6直接相连。
电路没有稳态，仅存在两个暂稳态，电路亦不需要外接触发信号，利用电源通过R1、R6向C2充电，以及C2通过R6向放电端DC放电，使电路产生振荡。
电容C2在2/3VCC和1/3VCC之间充电和放电，通过调节电位器R6，使充放电的时间比产生变化。
图1 NE555多谐振荡器电气原理图【技能要求】1．对照电路原理图，在洞洞板用分立元件搭建NE555多谐振荡器电路；2．对搭建好的电路板进行静态和动态测试。
3．了解NE555多谐震荡工作原理及掌握其相关电路故障排除经验。
【任务实施】第一步：清点材料NE555多谐振荡器电路元器件清单见下表1所示。
表1 NE555多谐振荡器电路元件清单（一）搭建注意事项1．按电路原理图熟悉印制电路板上电路元器件的布局。
2．按工艺要求对元器件的引脚进行成形加工。
3．在印制电路板上依次进行元器件的排列、插装。
4．按焊接工艺要求对元器件进行焊接，直到所有元器件焊完为止。
5．焊接电源输入线（或端子）和信号输入、输出端子。
6. 搭建要求：（1）不漏装、错装，不损坏元器件。
（2）无虚焊，漏焊和桥接，焊点表面要光滑、干净。
（3）元器件排列整齐，布局合理，并符合工艺要求。
（4）连接线使用要适当。
(二)搭建实物图NE555多谐振荡器印制电路板和装接实物如图2（a）、（b）所示（a）印制电路板（b）装配实物图图2 NE555多谐振荡器装配图第三步：电路测试与分析NE555多谐振荡器电路实物搭建效果如图10-29所示。
NE555最详细最权威指南要点
NE555最详细最权威指南一．基本原理555定时器由3个阻值为5kΩ的电阻组成的分压器、两个电压比较器C1和C2、基本RS触发器、放电三极管TD和缓冲反相器G4组成。
虚线边沿标注的数字为管脚号。
其中，1脚为接地端；2脚为低电平触发端，由此输入低电平触发脉冲；6脚为高电平触发端，由此输入高电平触发脉冲；4脚为复位端，输入负脉冲（或使其电压低于0.7V）可使555定时器直接复位；5脚为电压控制端，在此端外加电压可以改变比较器的参考电压，不用时，经0.01uF的电容接地，以防止引入干扰；7脚为放电端，555定时器输出低电平时，放电晶体管TD导通，外接电容元件通过TD放电；3脚为输出端，输出高电压约低于电源电压1V—3V，输出电流可达200mA，因此可直接驱动继电器、发光二极管、指示灯等；8脚为电源端，可在5V—18V范围内使用。
555定时器工作时过程分析如下：5脚经0.01uF电容接地，比较器C1和C2的比较电压为：UR1=2/3VCC、UR2=1/3VCC。
当VI1＞2/3VCC，VI2＞1/3VCC时，比较器C1输出低电平，比较器C2输出高电平，基本RS触发器置0，G3输出高电平，放电三极管TD导通，定时器输出低电平。
当VI1＜2/3VCC，VI2＞1/3VCC时，比较器C1输出高电平，比较器C2输出高电平，基本RS触发器保持原状态不变，555定时器输出状态保持不来。
当VI1＞2/3VCC，VI2＜1/3VCC时，比较器C1输出低电平，比较器C2输出低电平，基本RS触发器两端都被置1，G3输出低电平，放电三极管TD截止，定时器输出高电平。
当VI1＜2/3VCC，VI2＜1/3VCC时，比较器C1输出高电平，比较器C2输出低电平，基本RS触发器置1，G3输出低电平，放电三极管TD截止，定时器输出高电平。
二．典型应用详解在实际应用中,除了单一品种的电路外,还可组合出很多不同电路,如：多个单稳、多个双稳、单稳和无稳,双稳和无稳的组合等。
