管道支架间距及允许偏差

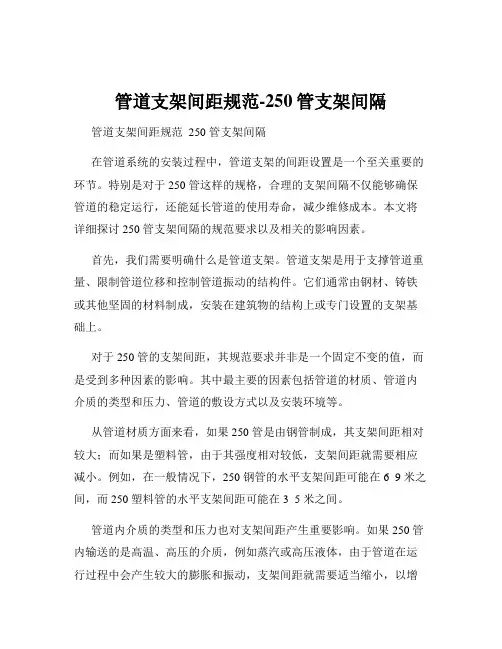

管道支架间距规范-250管支架间隔
管道支架间距规范-250管支架间隔管道支架间距规范 250 管支架间隔在管道系统的安装过程中，管道支架的间距设置是一个至关重要的环节。
特别是对于 250 管这样的规格，合理的支架间隔不仅能够确保管道的稳定运行，还能延长管道的使用寿命，减少维修成本。
本文将详细探讨 250 管支架间隔的规范要求以及相关的影响因素。
首先，我们需要明确什么是管道支架。
管道支架是用于支撑管道重量、限制管道位移和控制管道振动的结构件。
它们通常由钢材、铸铁或其他坚固的材料制成，安装在建筑物的结构上或专门设置的支架基础上。
对于 250 管的支架间距，其规范要求并非是一个固定不变的值，而是受到多种因素的影响。
其中最主要的因素包括管道的材质、管道内介质的类型和压力、管道的敷设方式以及安装环境等。
从管道材质方面来看，如果 250 管是由钢管制成，其支架间距相对较大；而如果是塑料管，由于其强度相对较低，支架间距就需要相应减小。
例如，在一般情况下，250 钢管的水平支架间距可能在 6 9 米之间，而 250 塑料管的水平支架间距可能在 3 5 米之间。
管道内介质的类型和压力也对支架间距产生重要影响。
如果 250 管内输送的是高温、高压的介质，例如蒸汽或高压液体，由于管道在运行过程中会产生较大的膨胀和振动，支架间距就需要适当缩小，以增加管道的稳定性和安全性。
相反，如果管道内输送的是常温、低压的介质，如自来水，支架间距可以相对较大。
管道的敷设方式同样是决定 250 管支架间距的关键因素之一。
如果管道是架空敷设，其支架间距通常会比埋地敷设的要小。
这是因为架空敷设的管道更容易受到外界因素的影响，如风荷载、地震作用等，需要更密集的支架来提供支撑。
另外，如果 250 管是沿着墙壁敷设，支架间距也需要根据墙壁的结构和承载能力进行合理调整。
安装环境的不同也会对 250 管支架间距产生影响。
在有腐蚀性气体或液体的环境中，管道和支架容易受到腐蚀，从而降低其承载能力。
管道支架制作安装标准规范-管道支架规范
管道支架制作安装标准规范-管道支架规范膨胀螺栓M10×85M12×100备注座地式支架适用于室外地面、天面露台地面，必须安装在高于地面50mm的水泥基础上。
支架材料应根据管道直径和重量来选择，以确保安全和稳定性。
三、槽钢型支架的制安槽钢型支架适用于大型管道或重型管道的支撑。
槽钢型支架应按照设计图纸制作，其尺寸和型号应满足设计要求。
支架的制作和安装必须符合相关标准和规范，确保支架的稳定性和安全性。
支架的材料应选用高质量的钢材，以确保其强度和耐久性。
四、总结管道支架的制作和安装对管道的承重和流向有着直接的影响。
为了确保管道的安全和观感，制定统一的标准规范是非常必要的。
不同类型的管道支架应根据管道直径和重量来选择，以确保其稳定性和安全性。
在制作和安装过程中，必须严格按照相关标准和规范进行操作，确保管道支架制作和安装达到标准化和统一化。
Delta = 8110 x 110For the n bolt M10 x 85.Delta = x 120 for M12 x 100.6.Wall-mounted bracket (XXX)I。
Type L bracket (column length to crossbar length。
of 1:1) Material table for wall-mounted brackets:ProfileL40 x 40L50 x 50Applicable pipeDN50DN60 ~ DN100XXXM10 x 100M12 x 100Note: XXX。
XXX.II。
Type III Triangle BracketXXX hangers1.XXXI。
n of crossbeam (1) II。
Ceiling n type III。
n of crossbeam (2)XXX):n bracket profile6# channel XXX8# channel XXX10# channel XXXApplicable pipeDN200DN250DN30 ~ DN40Support baseDelta = x 150 Delta = x 170 Delta = x 190 XXXM12 x 100M12 x 100M12 x 1202.XXX:XXX:n bracket profile 6# channel XXX 8# channel XXX 10# channel XXX Applicable pipe DN10 ~ DN150 DN200 ~ DN250 DN300 ~ DN400 Support base Delta = x 150Delta = x 170Delta = x 190XXXM12 x 100M12 x 100M12 x 120Note: Support measures should be added at the top and bottom of the riser.4.XXX of supported pipes can be increased by one when the pipe XXX)1.XXXXXX:n bracket profileL30 x 30L40 x 40L50 x 50Maximum number of supported pipesDN25 x 2DN32 ~ DN65 x 2DN80 ~ DN150 x 2Support baseDelta = 8100 x 100Delta = x 110Delta = x 110XXXM10 x 85M10 x 85M12 x 1002.Floor-XXX)XXX:n bracket profileL30 x 30L40 x 40L50 x 50Maximum number of supported pipes DN25 x 2DN32 ~ DN65 x 2DN80 ~ DN150 x 2Support baseDelta = 8100 x 100Delta = x 110Delta = x 110XXXM10 x 85M12 x 1003.Horizontal gantry bracket XXX:n bracket profileL40 x 40L50 x 50最大支承管道数量如下：DN40以下：2组DN50至DN100：2组支架底板厚度如下：DN40以下：δ=8*110DN50至DN100：δ=10*110膨胀螺栓规格如下：DN40以下：M10*85DN50至DN100：M12*100挂墙式支架适用于冷媒管的敷设，使用L50角钢时需隔组吊杆加固，立柱与横担之比为2:3.支架型材为L40*40，适用管道为不超过2组的冷媒管，膨胀螺栓规格为M10*100.支架间距应不超过1.5米。
管道支架间距
附注：1.本表主要用于消防及喷淋管道支架计算。
（喷淋管管径一般为DN25~DN150，消防管一般为DN70、80、100、125、150）
2.一般按照无保温管间距计算。
DN25~DN50管，按单根支架计算，支架型钢型号按L40*4角钢（长度不小于700mm）加φ6或φ8镀锌圆钢（长度大于管道外周长）。
DN70~DN80管，按单根支架计算，支架型钢型号按2022年3月23日；第1页共2页
L50*5角钢（长度不小于700mm）加φ6或φ8镀锌圆钢（长度大于管道外周长）。
DN100~DN150 按门子型支架计算，支架型钢型号按L50*5角钢（长度不小于1500mm）加φ6或φ8镀锌圆钢（长度大于管道外周长）。
3.竖向干管支架每层计算一个，每个支架重量按2Kg计算。
2022年3月23日；第2页共2页。
热力管道支架间距与安装方式
1、热力管道固定支架的间距:热力管道固定支架的最大允许跨距可按下表执行<地沟或架空敷设>：注：上述形式支架中未规定的及其它形式的支架请按国家相关规执行;热力管道支架及波纹膨胀器为了保证工程质量，规热力管道支架及膨胀器的制作、安装，特对本公司热力管道中常用的管道支架和膨胀器的制作、安装作如下规定:一、滑动导向支架:滑动导向支架用于只允许有轴向位移的场合，其对水平摩擦力无严格限制。
安装参考图如下：1、当管道DN＜100时，钢板A=6mm<厚>; B=8mm<厚>; C:角钢L40X40X5;2、当管道200≥DN≥100时,钢板A=8～10mm<厚>; B=8～10mm<厚>; C:角钢L50X50X6;3、当管道300≥DN＞200时，钢板A=10～12mm<厚>; B=10～12mm<厚>; C:角钢L63X63X84、当管道400≥DN＞300时，钢板A=10～12mm<厚>;B=12～14mm<厚>;C:角钢L63X63X105、H视管道保温厚度定为:50～150mm;6、E视管道膨胀量定为:200～300mm;7、热力管道滑动导向支架安装时，管托中心应向管道膨胀方向相反的方向偏移1/2位移量<与管架中心距>;见附图8、支架采用焊接制作，其中：管托与管道间满焊<注意：管托与管架间不许点焊>级指示9、支架在管道中安装时应严禁在距离支架50mm以的管道上设置焊口。
10、管架制作安装完后，涂二道防锈底漆，二道面漆；二、滑动支架：滑动支架属活动支架中的一种，用于承受管道垂直荷载并允许有水平位移，其对水平摩擦力无严格限制。
1、各材料规格、要求可按照上述滑动导向支架中的规定。
2、其安装参考图与上述滑动导向支架相同，仅没有其中的导向角钢C。
三、固定支架：固定支架用于管道不允许有任何位移的的场合;2、 型式一中的A 、B 、H 的规格参数可按“滑动导向支架”中的规定；L 尺寸按型式二中的规定；3、 型式二中的材料规格按下表规定：4、 采用焊接制作，管托与管架、管托与管道间均满焊;5、管架制作安装完后，涂二道防锈底漆，二道面漆；6、热力管道固定支架的间距:热力管道固定支架的最大允许跨距可按下表执行<地沟或架空敷设>：注：上述形式支架中未规定的及其它形式的支架请按国家相关规执行;四、波纹膨胀器：1、波纹膨胀器的选用：a、波纹膨胀器的强度较弱，补偿能力小，轴向推力大。

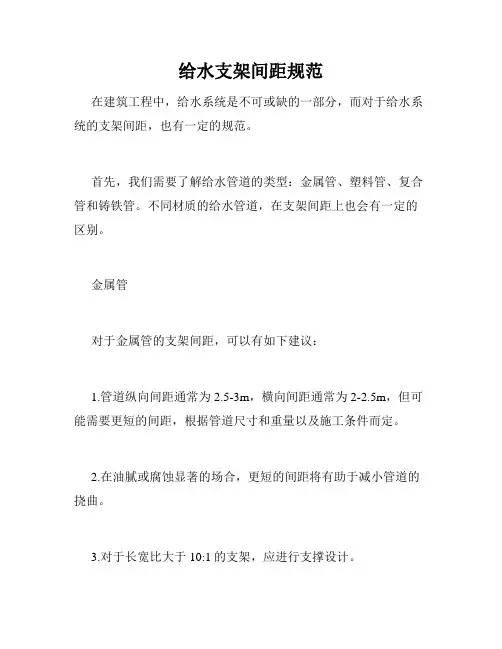

给水支架间距规范
给水支架间距规范在建筑工程中，给水系统是不可或缺的一部分，而对于给水系统的支架间距，也有一定的规范。
首先，我们需要了解给水管道的类型：金属管、塑料管、复合管和铸铁管。
不同材质的给水管道，在支架间距上也会有一定的区别。
金属管对于金属管的支架间距，可以有如下建议：1.管道纵向间距通常为2.5-3m，横向间距通常为2-2.5m，但可能需要更短的间距，根据管道尺寸和重量以及施工条件而定。
2.在油腻或腐蚀显著的场合，更短的间距将有助于减小管道的挠曲。
3.对于长宽比大于10:1的支架，应进行支撑设计。
塑料管塑料管由于轻质，强度小，所以在支架间距方面需要更多的考虑，通常的建议如下：1.纵向和横向的支架间距应在1.2-2m之间。
2.塑料管的管径越大，所能支持的间距就会越短。
管径小于25mm的管道适合于一定的距离和重量附加载荷，间距可以相对较长。
3.应在支架间使用软垫，以减少压力和挠曲。
尽管这样，设计时应根据管道的材质进行支架选择。
复合管在复合管的支架间距方面，可以有如下建议：1.与金属管相同，复合管的间距通常为2.5-3m。
2.复合管的制造商可以提供关于特定规格和重量的建议。
3.由于复合材料管道重量较轻，因此它们通常不需要与金属管一样的支架间距。
铸铁管铸铁管的间距应考虑它们较重的自重和重量载荷。
通常的建议如下：1.简便起见，行间距宜为4-5m，但应注意加强管道的支架点。
2.对于长、窄的托架，应按照铸铁管的具体尺寸，分别设计行间距和行内距。
总结不同材质的给水管道，在支架间距上有所区别，而且具体的施工环境也有可能影响间距。
因此，在设计给水管道的支架间距时，应考虑这些因素，结合实际情况做到科学合理，并遵循相关规范和标准，确保施工的质量和塑造高质量的给水系统。
管道支架安装规范要求及安装间距
管道支架安装规范要求及安装间距在工程结构施工完毕以后，系统管道安装的第一步就是管道支架的安装，管道支架的安装有着严格的规范要求，在搭建管道支架的过程中一定要严格按照规范要求来执行。
管道支架又被称为管道支座、管部等，是管道的制成结构，下面小编就为大家介绍一下管道支架安装规范要求及安装间距。
管道支架简介管道支架是用于地上架空敷设管道支承的一种结构件，分为固定支架、滑动支架、导向支架、滚动支架等。
管道支架在任何有管道敷设的地方都会用到，又被称作管道支座、管部等。
它作为管道的支撑结构，根据管道的运转性能和布置要求，管架分成固定和活动两种。
设置固定点的地方成为固定支架，这种管架与管道支架不能发生相对位移，而且，固定管架受力后的变形与管道补偿器的变形值相比，应当很小，因为管架要具有足够的刚度。
设置中间支撑的地方采用活动管架，管道与管架之间允许产生相对位移，不约束管道的热变形。
管道支架安装规范1、位置正确，埋设应平整牢固。
2、固定支架与管道接触应紧密，固定影牢固。
3、滑动支架应灵活，滑托与滑槽两侧应留有3至5毫米的间隙，纵向移动量应符合设计要求。
4、无热伸长管道的吊架、吊杆应垂直安装。
5、有热伸长管道的吊架、吊杆应向热膨胀的反方向偏移。
6、固定在建筑结构上的支、吊架不得影响结构的安全。
管道支架安装规范：管道支架安装要点除埋地管道外，管道支架制作与安装是管道安装中的第一道工序。
固定支架必须严格安装在设计规定的位置，并与土建结构牢固结合，当固定支架的混凝土强度没有达到设计要求时，固定支架不得与管道固定，井应防止外力破坏。
支架在预制的混凝土墩上安装时，混凝土的抗压强度必须达到设计要求；滑动支架的滑板面露出混凝土表面的允许偏差为-2mm，支架的位置应正确，埋设平整、牢固，坡度符合设计规定，支架处不得有环焊缝。
支架顶面高程允许偏差为-5～Omm，活动支座支承管道滑托的钢板面的高程允许偏差为-10—0mm。
管道支架的支承表面的标高可以采用在其上都加设金属垫板的方式进行调整，但金属垫板不得超过两层，垫板应与预埋铁件或钢结构进行焊接。
管道支架安装规范要求及安装间距
管道支架安装规范要求与安装间距在工程结构施工完毕以后，系统管道安装的第一步就是管道支架的安装，管道支架的安装有着严格的规范要求，在搭建管道支架的过程中一定要严格按照规范要求来执行。
管道支架又被称为管道支座、管部等，是管道的制成结构，下面小编就为大家介绍一下管道支架安装规范要求与安装间距。
管道支架简介管道支架是用于地上架空敷设管道支承的一种结构件，分为固定支架、滑动支架、导向支架、滚动支架等。
管道支架在任何有管道敷设的地方都会用到，又被称作管道支座、管部等。
它作为管道的支撑结构，根据管道的运转性能和布置要求，管架分成固定和活动两种。
设置固定点的地方成为固定支架，这种管架与管道支架不能发生相对位移，而且，固定管架受力后的变形与管道补偿器的变形值相比，应当很小，因为管架要具有足够的刚度。
设置中间支撑的地方采用活动管架，管道与管架之间允许产生相对位移，不约束管道的热变形。
管道支架安装规范1、位置正确，埋设应平整牢固。
2、固定支架与管道接触应紧密，固定影牢固。
3、滑动支架应灵活，滑托与滑槽两侧应留有3至5毫米的间隙，纵向移动量应符合设计要求。
4、无热伸长管道的吊架、吊杆应垂直安装。
5、有热伸长管道的吊架、吊杆应向热膨胀的反方向偏移。
6、固定在建筑结构上的支、吊架不得影响结构的安全。
管道支架安装规范：管道支架安装要点除埋地管道外，管道支架制作与安装是管道安装中的第一道工序。
固定支架必须严格安装在设计规定的位置，并与土建结构牢固结合，当固定支架的混凝土强度没有达到设计要求时，固定支架不得与管道固定，井应防止外力破坏。
支架在预制的混凝土墩上安装时，混凝土的抗压强度必须达到设计要求；滑动支架的滑板面露出混凝土表面的允许偏差为-2mm，支架的位置应正确，埋设平整、牢固，坡度符合设计规定，支架处不得有环焊缝。
支架顶面高程允许偏差为-5～Omm，活动支座支承管道滑托的钢板面的高程允许偏差为-10—0mm。
管道支架的支承表面的标高可以采用在其上都加设金属垫板的方式进行调整，但金属垫板不得超过两层，垫板应与预埋铁件或钢结构进行焊接。
管道支架间距规范要求
管道支架间距规范要求1.管道类型和尺寸：不同类型和尺寸的管道应根据其特定的技术要求进行安装。
例如，水管、石油管道和化学管道的支架间距可能有所不同。
2.管道材料：管道支架间距的规范要求通常会考虑到管道材料的性质。
例如，如果管道是由塑料制成的，它可能需要更频繁的支撑，因为塑料比金属更容易弯曲和变形。
3.载荷分配：管道支架间距的规范要求还将考虑管道系统的瞬态和持续载荷。
例如，在石油管道系统中，重力和温度变化会对管道系统的负荷分布产生影响。
支架间距应根据这些载荷要求进行调整，以确保管道系统的稳定性。
4.管道间距：管道支架间距的规范要求还将考虑到管道之间的最小距离。
这是为了确保管道之间有足够的空间进行操作和维护。
管道之间的最小间距可以帮助减少管道之间的交叉干扰，同时也能方便工程师进行操作和维护工作。
5.地面支撑：如果管道通过地面或地下穿过，则需要考虑地面支撑的间距。
地下管道系统通常需要更频繁的地面支撑，以确保管道不会受到地层变化、冻融等因素的损害。
6.弯头支撑：在管道系统的各个弯头处，通常需要增加管道支架间距，以确保弯头能够正常工作。
对于大直径的弯头，由于其重量和受力较大，可能需要更频繁的支撑。
7.振动和声音控制：管道振动和噪音是管道系统中常见的问题。
管道支架的位置和间距可以根据振动和噪音控制的要求进行优化。
例如，在高振动环境下，可能需要增加支架的数量和间距。
8.泄漏控制：管道泄漏是管道系统中的另一个重要问题。
在选择管道支架的位置和间距时，应考虑到泄漏的可能性以及泄漏后的维修和检修工作的方便性。
总之，管道支架间距规范要求是根据管道系统的技术要求、材料性质、载荷分配、振动和噪音控制、泄漏控制等因素综合考虑而来。
这些规范要求旨在确保管道系统的稳定性、安全性和有效性，并提供方便的操作和维护。
在进行管道系统设计和安装时，必须遵守管道支架间距规范要求，以确保管道系统的可靠性和持久性。
常用管道支吊架间距规范
常用管道支吊架间距规范首先，我们来了解一下为什么要规范管道支吊架的间距。
管道在运行过程中，会受到内部介质的压力、温度变化以及外部环境的影响，产生一定的应力和位移。
如果支吊架间距过大，管道可能会因自重而下垂，导致连接部位松动、泄漏，甚至发生断裂；间距过小则会增加工程成本，造成不必要的浪费。
因此，必须根据管道的材质、直径、壁厚、介质特性等因素，科学合理地确定支吊架的间距。
对于不同材质的管道，其支吊架间距的规范也有所不同。
例如，对于钢管，一般根据管径的大小来确定间距。
当管径小于等于50mm 时，水平管道支吊架的间距不应大于3m；管径在50mm 至100mm 之间时，间距不应大于 45m；管径大于 100mm 时，间距不应大于 6m。
而对于塑料管，由于其材质相对较软，支吊架间距通常要比钢管小。
比如，管径小于等于 32mm 时，水平管道支吊架间距不应大于 1m；管径在32mm 至 63mm 之间时，间距不应大于 15m。
管道的直径和壁厚也是影响支吊架间距的重要因素。
直径越大、壁厚越薄的管道，其自身的承载能力相对较弱，需要更密集的支吊架来支撑。
例如，对于薄壁不锈钢管，当管径在 15mm 至 25mm 之间，壁厚为 06mm 时，水平管道支吊架间距不应大于 15m；当管径为 32mm至 50mm，壁厚为 08mm 时，间距不应大于 2m。
此外，管道内介质的特性也会对支吊架间距产生影响。
如果管道输送的是高温、高压、腐蚀性介质，由于这些介质会对管道产生较大的应力和腐蚀作用，因此需要适当减小支吊架的间距，以增强管道的稳定性和抗腐蚀性。
比如，输送高温蒸汽的管道，其支吊架间距要比输送常温介质的管道小。
在实际工程中，确定管道支吊架间距时，还需要考虑管道的敷设方式。
对于水平敷设的管道，要考虑管道的跨度和挠度；对于垂直敷设的管道，要考虑管道的自重和承受的压力。
同时，还要考虑管道与相邻设备、结构之间的相互影响，确保管道系统的整体稳定性。
热力管道支架间距与安装方式
1、热力管道固定支架的间距热力管道固定支架的最大允许跨距可按下表执行<地沟或架空敷设>:注：上述形式支架中未规定的及其它形式的支架请按国家相关规范执行详细如下：热力管道支架间距与安装方式热力管道支架及波纹膨胀器为了保证工程质量，规范热力管道支架及膨胀器的制作、安装，特对本公司热力管道中常用的管道支架和膨胀器的制作、安装作如下规定：一、滑动导向支架：滑动导向支架用于只允许有轴向位移的场合，其对水平摩擦力无严格限制。
安装参考图如下：1、当管道DN: 100 时，钢板A=6mm<>; B=8mm焊>;C:角钢L40X40X5;2、当管道200A DN= 100 时，钢板A=8〜10mm厚>;B=8 〜10mm<>； C:角钢L50X50X6;3、当管道300A DN>200 时，钢板A=1卜12mm<>; B=10 〜12mm<>; C:角钢L63X63X84、当管道400A DN>300 时，钢板A=1卜12mm厚>;B=12〜14mm<>;C:角钢L63X63X105、H视管道保温厚度定为:50〜150mm;6、E视管道膨胀量定为:200〜300mm;7、热力管道滑动导向支架安装时，管托中心应向管道膨胀方向相反的方向偏移1/2位移量＜与管架中心距＞;见附图8、支架采用焊接制作，其中：管托与管道间满焊＜注意：管托与管架间不许点焊＞级指示9、支架在管道中安装时应严禁在距离支架50mnmZ内的管道上设置焊口。
10、管架制作安装完后，涂二道防锈底漆，二道面漆；二、滑动支架：滑动支架属活动支架中的一种，用于承受管道垂直荷载并允许有水平位移，其对水平摩擦力无严格限制。
1、各材料规格、要求可按照上述滑动导向支架中的规定。
2、其安装参考图与上述滑动导向支架相同，仅没有其中的导向角钢C三、固定支架：固定支架用于管道不允许有任何位移的的场合；2、型式一中的A、B、H的规格参数可按“滑动导向支架”中的规定；L尺寸按型式二中的规定;3、型式二中的材料规格按下表规定：4、采用焊接制作，管托与管架、管托与管道间均满焊5、管架制作安装完后，涂二道防锈底漆，二道面漆;6、热力管道固定支架的间距：热力管道固定支架的最大允许跨距可按下表执行<地沟或架空敷设>:注：上述形式支架中未规定的及其它形式的支架请按国家相关规范执行；四、波纹膨胀器：1、波纹膨胀器的选用：a、波纹膨胀器的强度较弱，补偿能力小，轴向推力大。
工艺管道支架间距规范标准
工艺管道支架间距规范标准工艺管道在工业生产中扮演着非常重要的作用。
如何保证工艺管道的稳定性和安全性是每一个工程师必须考虑的问题。
而管道支架则是保证管道稳定及正确安装的关键部件之一。
而如何规范管道支架的间距，则是每一位工程师必须要了解的基础常识。
管道支架的作用管道支架是将管道与设备及建筑物连接的一种护层支撑装置，它的作用是将管道在运输时承受的外力分散到各个支架上，使管道保持稳定，并保证管道在运输过程中不会发生位移、振动等现象。
另外，管道支架还可以使管道与设备或建筑物之间形成一定的间隔距离，方便后续的调试和维护工作。
管道支架间距的规范标准对于管道支架间距的规范标准，其实在国家标准《工业管道制造和安装工程施工质量验收规范》中已经有相关规范要求。
其中规定了支架间距的计算公式和具体参数。
一般情况下，管道的支架间距主要取决于以下几个方面的因素：1.管道的材料和尺寸。
不同材质、不同口径、不同厚度的管道其重量和强度存在差异，因此需要根据管道的特性来进行支架间距的计算。
2.工作温度和工作压力。
工作温度和压力越高，管道所承受的外力和内力也就越大，因此需要根据压力和温度来重新调整支架间距。
3.管道的工作环境。
在特殊环境下，如高温、腐蚀等，管道所面临的风险也会增大，因此需要更加严格地计算管道支架间距。
工程师在进行管道支架的设计和计算时，需要将以上因素都纳入考虑，保证管道的支架间距均匀，稳定可靠。
总结管道支架间距是管道安装工程中非常重要的一个环节。
规定标准的间距不仅能够保证管道的稳定性和安全性，还可以为日后的维护工作提供便利。
在实际的工程应用中，我们要严格按照国家标准的要求进行计算和设计，确保系统的正常运行和长期稳定性。
同时，对于管道的维护和保养也要做好相应的工作，定期检查管道支架情况，及时更换损坏的部分，以确保管道的长期使用安全。
管道支架安装规范要求及安装间距
管道支架安装规范要求及安装间距在工程结构施工完毕以后，系统管道安装的第一步就是管道支架的安装，管道支架的安装有着严格的规范要求，在搭建管道支架的过程中一定要严格按照规范要求来执行。
管道支架又被称为管道支座、管部等，是管道的制成结构，下面小编就为大家介绍一下管道支架安装规范要求及安装间距。
管道支架简介管道支架是用于地上架空敷设管道支承的一种结构件，分为固定支架、滑动支架、导向支架、滚动支架等。
管道支架在任何有管道敷设的地方都会用到，又被称作管道支座、管部等。
它作为管道的支撑结构，根据管道的运转性能和布置要求，管架分成固定和活动两种。
设置固定点的地方成为固定支架，这种管架与管道支架不能发生相对位移，而且，固定管架受力后的变形与管道补偿器的变形值相比，应当很小，因为管架要具有足够的刚度。
设置中间支撑的地方采用活动管架，管道与管架之间允许产生相对位移，不约束管道的热变形。
管道支架安装规范1、位置正确，埋设应平整牢固。
2、固定支架与管道接触应紧密，固定影牢固。
3、滑动支架应灵活，滑托与滑槽两侧应留有3至5毫米的间隙，纵向移动量应符合设计要求。
4、无热伸长管道的吊架、吊杆应垂直安装。
5、有热伸长管道的吊架、吊杆应向热膨胀的反方向偏移。
6、固定在建筑结构上的支、吊架不得影响结构的安全。
管道支架安装规范：管道支架安装要点除埋地管道外，管道支架制作与安装是管道安装中的第一道工序。
固定支架必须严格安装在设计规定的位置，并与土建结构牢固结合，当固定支架的混凝土强度没有达到设计要求时，固定支架不得与管道固定，井应防止外力破坏。
支架在预制的混凝土墩上安装时，混凝土的抗压强度必须达到设计要求；滑动支架的滑板面露出混凝土表面的允许偏差为-2mm，支架的位置应正确，埋设平整、牢固，坡度符合设计规定，支架处不得有环焊缝。
支架顶面高程允许偏差为-5～Omm，活动支座支承管道滑托的钢板面的高程允许偏差为-10—0mm。
管道支架的支承表面的标高可以采用在其上都加设金属垫板的方式进行调整，但金属垫板不得超过两层，垫板应与预埋铁件或钢结构进行焊接。
管道支架安装规范要求及安装间距
管道支架安装规范要求及安装间距在工程结构施工完毕以后,系统管道安装得第一步就就是管道支架得安装,管道支架得安装有着严格得规范要求,在搭建管道支架得过程中一定要严格按照规范要求来执行。
管道支架又被称为管道支座、管部等,就是管道得制成结构,下面小编就为大家介绍一下管道支架安装规范要求及安装间距、管道支架简介管道支架就是用于地上架空敷设管道支承得一种结构件,分为固定支架、滑动支架、导向支架、滚动支架等。
管道支架在任何有管道敷设得地方都会用到,又被称作管道支座、管部等。
它作为管道得支撑结构,根据管道得运转性能与布置要求,管架分成固定与活动两种、设置固定点得地方成为固定支架,这种管架与管道支架不能发生相对位移,而且,固定管架受力后得变形与管道补偿器得变形值相比,应当很小,因为管架要具有足够得刚度。
设置中间支撑得地方采用活动管架,管道与管架之间允许产生相对位移,不约束管道得热变形、管道支架安装规范1、位置正确,埋设应平整牢固。
2、固定支架与管道接触应紧密,固定影牢固、3、滑动支架应灵活,滑托与滑槽两侧应留有3至5毫米得间隙,纵向移动量应符合设计要求、4、无热伸长管道得吊架、吊杆应垂直安装、5、有热伸长管道得吊架、吊杆应向热膨胀得反方向偏移。
6、固定在建筑结构上得支、吊架不得影响结构得安全。
管道支架安装规范:管道支架安装要点除埋地管道外,管道支架制作与安装就是管道安装中得第一道工序、固定支架必须严格安装在设计规定得位置,并与土建结构牢固结合,当固定支架得混凝土强度没有达到设计要求时,固定支架不得与管道固定,井应防止外力破坏。
支架在预制得混凝土墩上安装时,混凝土得抗压强度必须达到设计要求;滑动支架得滑板面露出混凝土表面得允许偏差为－2mm,支架得位置应正确,埋设平整、牢固,坡度符合设计规定,支架处不得有环焊缝。
支架顶面高程允许偏差为－５～Omm,活动支座支承管道滑托得钢板面得高程允许偏差为-１0—0mm。
管道支架得支承表面得标高可以采用在其上都加设金属垫板得方式进行调整,但金属垫板不得超过两层,垫板应与预埋铁件或钢结构进行焊接。
热力管道支架间距与安装方式
1、热力管道固定支架的间距:热力管道固定支架的最大允许跨距可按下表执行<地沟或架空敷设>：注：上述形式支架中未规定的及其它形式的支架请按国家相关规范执行;热力管道支架及波纹膨胀器为了保证工程质量，规范热力管道支架及膨胀器的制作、安装，特对本公司热力管道中常用的管道支架和膨胀器的制作、安装作如下规定:一、滑动导向支架:滑动导向支架用于只允许有轴向位移的场合，其对水平摩擦力无严格限制。
安装参考图如下：1、当管道DN＜100时，钢板A=6mm<厚>; B=8mm<厚>; C:角钢L40X40X5;2、当管道200≥DN≥100时,钢板A=8～10mm<厚>; B=8～10mm<厚>; C:角钢L50X50X6;3、当管道300≥DN＞200时，钢板A=10～12mm<厚>; B=10～12mm<厚>; C:角钢L63X63X84、当管道400≥DN＞300时，钢板A=10～12mm<厚>;B=12～14mm<厚>;C:角钢L63X63X105、H视管道保温厚度定为:50～150mm;6、E视管道膨胀量定为:200～300mm;7、热力管道滑动导向支架安装时，管托中心应向管道膨胀方向相反的方向偏移1/2位移量<与管架中心距>;见附图8、支架采用焊接制作，其中：管托与管道间满焊<注意：管托与管架间不许点焊>级指示9、支架在管道中安装时应严禁在距离支架50mm以内的管道上设置焊口。
10、管架制作安装完后，涂二道防锈底漆，二道面漆；二、滑动支架：滑动支架属活动支架中的一种，用于承受管道垂直荷载并允许有水平位移，其对水平摩擦力无严格限制。
1、各材料规格、要求可按照上述滑动导向支架中的规定。
2、其安装参考图与上述滑动导向支架相同，仅没有其中的导向角钢C。
三、固定支架：固定支架用于管道不允许有任何位移的的场合;2、 型式一中的A 、B 、H 的规格参数可按“滑动导向支架”中的规定；L 尺寸按型式二中的规定；3、 型式二中的材料规格按下表规定：4、 采用焊接制作，管托与管架、管托与管道间均满焊;5、管架制作安装完后，涂二道防锈底漆，二道面漆；6、热力管道固定支架的间距:热力管道固定支架的最大允许跨距可按下表执行<地沟或架空敷设>：注：上述形式支架中未规定的及其它形式的支架请按国家相关规范执行;四、波纹膨胀器：1、波纹膨胀器的选用：a、波纹膨胀器的强度较弱，补偿能力小，轴向推力大。
给排水管道支架间距
引言：给排水管道支架间距是指在建筑物中安装给排水管道时，支架之间的距离。
正确的给排水管道支架间距能够有效地保证管道的稳固性和安全性，避免管道的挤压、变形等问题。
本文将继续探讨给排水管道支架间距的相关内容，包括支架间距的标准、计算方法和适用范围等。
概述：给排水管道支架间距是根据国家相关标准和规范制定的，旨在确保给排水管道的安全运行。
不同类型的管道和不同的安装环境要求不同的支架间距，因此在设计和施工过程中需要严格遵守相关规范，保证管道的稳定和可靠性。
正文：一、支架间距标准1.根据国家标准，给排水管道的支架间距应根据管道类型、规格和安装方式确定。
一般来说，水平管道和垂直管道的支架间距有所区别，需要根据具体情况进行计算和确定。
2.水平管道的支架间距一般不超过1.5米，具体可根据管道的直径和材质进行调整。
较大直径的水平管道需要较短的支架间距，以充分支撑管道的重力和内部压力。
3.垂直管道的支架间距一般不超过3米。
在确定支架间距时，要考虑到管道的自重以及在使用过程中可能出现的振动和冲击力，确保管道的稳定性和安全性。
二、支架间距计算方法1.根据管道类型和规格，查阅国家相关规范和标准，了解给排水管道的支架间距计算方法。
2.水平管道的支架间距计算主要考虑管道的自重和内部压力。
可以根据管道的弯曲半径、所用材料的密度和内部液体的密度等参数，使用相关公式进行计算。
3.垂直管道的支架间距计算除了考虑管道自重和内部压力外，还需要考虑到管道在使用过程中可能产生的振动和冲击力。
可以使用相关的计算公式，结合实际情况进行计算。
4.在计算支架间距时，还需要考虑到管道的支承方式和支架的材料。
不同的支承方式和不同的材料要求不同的支架间距，需要综合考虑各种因素，确保计算结果的准确性。
三、适用范围1.给排水管道支架间距的规定适用于各类建筑物的给排水系统。
无论是住宅、商业建筑还是工业建筑，都需要遵守相应的规范和标准，确定合适的支架间距。
2.给排水管道支架间距的规定还适用于不同材质的管道，包括铸铁管、钢管、塑料管等。
管道支架制作安装标准规范-管道支架规范
管道支架制作安装标准规范一、编制说明管道安装在机电安装工程中占较大的比重，而管道支架的制安在管道安装中扮演着主要的角色，它直接关系到管道的承重流向及观感。
目前各实施项目中制安的各种管道支架，各有特点，但也暴露出不少缺点,而且有些支吊架不但影响观感，更存在着安全隐患，为了消除管道支吊架存在的各种隐患,使管道支吊架制安达到较高水平，特制定机电公司管道支吊架的统一标准做法,目的使在机电公司的管道支架制安达到标准化，统一化。
二、角钢类支吊架的制安1、倒吊式：倒吊式支吊架材料适用表吊架钢材适用管道倒吊钢板膨胀螺栓L30×30 ≤DN25 δ=6 100×100 M8×80L40×40 DN32~DN50 δ=8 110×110 M10×852、龙门式龙门式支吊架材料适用表支架型材 适用管道 倒吊钢板 膨胀螺栓 L30×30 ≤DN25～DN40 δ=6 100×100 M8×80 L40×40DN50～DN150δ=8 110×110M10×853、 单支角钢支架单支角钢式支吊架材料适用表支架型材适用管道膨胀螺栓备注 L30×30≤DN25M8×80适用于Ⅰ型305～10 （根据角钢大小而选定，其余倒角类同。
）L40×40 DN32~DN80 M10×85 适用于Ⅰ型L50×50 DN100~DN150 M12×100 适用于ⅠL30×30 DN25~DN50 M8×80 适用于ⅡL40×40 DN60~DN150 M10×85 适用于Ⅱ注:如≥DN200则用槽钢型支架。
4、水平式支架I型:水平龙门式20-30Ⅱ型：水平单支角钢组合式（两角钢距离可根据水平长度移动准确后焊接。
）水平式支架材料适用表支架型材适用管道支架底板膨胀螺栓备注L40×40 DN65～DN80 δ=8 110×110 M10×85 适用I型L40×40 ≤DN50 M10×85 适用Ⅱ型L50×50 DN60～DN100 M10×100 适用Ⅱ型5、座地式注:座地式支架安装在室外的地面、天面露台的地面，这部分的支架必须安装在高于地面不少于50mm的水泥基础上.座地式支架材料适用表支架型材适用管道支架底板膨胀螺栓L40×40 ≤DN25~DN50 δ=8 110×110 M10×85L50×50 DN60～DN150 δ=10 120×120 M12×1006、挂墙式支架（宜固定在混凝土墙体上和墙体结实的砖墙上)Ⅰ型：L型支架（立柱长度与横担长度之比1:1）挂墙式支架材料适用表支架型材适用管道膨胀螺栓备注L40×40 ≤DN50 M10×100 适用于Ⅰ型及空调的冷凝水、冷媒支架L50×50 DN60~DN100 M12×100 适用于Ⅱ型三角型支架Ⅱ型：三角型支架三、槽钢类支吊架的制安1、吊式龙门支架Ⅰ、横梁安装（一) Ⅱ、天花吊顶式Ⅲ、横梁安装（二）吊式龙门支架材料适用表（同时适用于座地式）吊架型材适用管道支架底板膨胀螺栓6#槽钢DN200 δ=10 150×150 M12×1008＃槽钢DN250 δ=10 170×170 M12×10010＃槽钢DN300～DN400δ=12 190×190 M12×1202、水平龙门支架：水平安装龙门支架材料适用表吊架型材适用管道支架底板膨胀螺栓备注6#槽钢DN100～DN 150 δ=10 150×150 M12×1008＃槽钢DN200～DN250 δ=10 170×170 M12×100 立管顶部、底部增设支承措施10#槽钢DN300～DN400 δ=12 190×190 M12×120同上四、角钢类综合支架（最大支承管道数量如管径减少一级,支承管径数量可增加一条;1、吊式龙头支架吊式龙门支架材料适用表吊架型材最大支承管道数量支架底板膨胀螺栓L30×30 ≤DN25×2 δ=8 100×100 M10×85L40×40DN32～DN65×2 δ=10 110×110 M10×85L50×50DN80～DN150×2 δ=10 110×110 M12×100302、座地龙门支架（适用于露台及室外露天管道）30座地龙门支架材料适用表吊架型材最大支承管道数量支架底板膨胀螺栓L30×30 ≤DN25×2 δ=8 100×100 M10×85L40×40DN32～DN65×2 δ=10 110×110 M10×85L50×50DN80~DN150×2 δ=10 110×110 M12×1003、水平龙门支架30水平龙门支架材料适用表吊架型材最大支承管道数量支架底板膨胀螺栓L40×40≤DN40×2 δ=8 110×110 M10×85L50×50DN50～DN100×2 δ=10 110×110 M12×1004、挂墙式（适用于冷媒管的敷设）20 20使用L50角钢时隔组吊杆加固立柱与横担之比（2：3）挂墙式支架材料适用表支架型材适用管道膨胀螺栓备注L40×40≤2组冷媒管M10×100 支架间距应≤1。
管道支架安装规范要求及安装间距
管道支架安装规范要求及安装间距在工程结构施工完毕以后，系统管道安装的第一步就是管道支架的安装，管道支架的安装有着严格的规范要求，在搭建管道支架的过程中一定要严格按照规范要求来执行。
管道支架又被称为管道支座、管部等，是管道的制成结构，下面小编就为大家介绍一下管道支架安装规范要求及安装间距。
管道支架简介管道支架是用于地上架空敷设管道支承的一种结构件，分为固定支架、滑动支架、导向支架、滚动支架等。
管道支架在任何有管道敷设的地方都会用到，又被称作管道支座、管部等。
它作为管道的支撑结构，根据管道的运转性能和布置要求，管架分成固定和活动两种。
设置固定点的地方成为固定支架，这种管架与管道支架不能发生相对位移，而且，固定管架受力后的变形与管道补偿器的变形值相比，应当很小，因为管架要具有足够的刚度。
设置中间支撑的地方采用活动管架，管道与管架之间允许产生相对位移，不约束管道的热变形。
管道支架安装规范1、位置正确，埋设应平整牢固。
2、固定支架与管道接触应紧密，固定影牢固。
3、滑动支架应灵活，滑托与滑槽两侧应留有3至5毫米的间隙，纵向移动量应符合设计要求。
4、无热伸长管道的吊架、吊杆应垂直安装。
5、有热伸长管道的吊架、吊杆应向热膨胀的反方向偏移。
6、固定在建筑结构上的支、吊架不得影响结构的安全。
管道支架安装规范：管道支架安装要点除埋地管道外，管道支架制作与安装是管道安装中的第一道工序。
固定支架必须严格安装在设计规定的位置，并与土建结构牢固结合，当固定支架的混凝土强度没有达到设计要求时，固定支架不得与管道固定，井应防止外力破坏。
支架在预制的混凝土墩上安装时，混凝土的抗压强度必须达到设计要求；滑动支架的滑板面露出混凝土表面的允许偏差为-2mm，支架的位置应正确，埋设平整、牢固，坡度符合设计规定，支架处不得有环焊缝。
支架顶面高程允许偏差为-5～Omm，活动支座支承管道滑托的钢板面的高程允许偏差为-10—0mm。
管道支架的支承表面的标高可以采用在其上都加设金属垫板的方式进行调整，但金属垫板不得超过两层，垫板应与预埋铁件或钢结构进行焊接。
管道支架安装规范要求及安装间距
管道支架安装规范要求及安装间距在工程结构施工完毕以后,系统管道安装的第一步就就是管道支架的安装,管道支架的安装有着严格的规范要求,在搭建管道支架的过程中一定要严格按照规范要求来执行。
管道支架又被称为管道支座、管部等,就是管道的制成结构,下面小编就为大家介绍一下管道支架安装规范要求及安装间距。
管道支架简介管道支架就是用于地上架空敷设管道支承的一种结构件,分为固定支架、滑动支架、导向支架、滚动支架等。
管道支架在任何有管道敷设的地方都会用到,又被称作管道支座、管部等。
它作为管道的支撑结构,根据管道的运转性能与布置要求,管架分成固定与活动两种。
设置固定点的地方成为固定支架,这种管架与管道支架不能发生相对位移,而且,固定管架受力后的变形与管道补偿器的变形值相比,应当很小,因为管架要具有足够的刚度。
设置中间支撑的地方采用活动管架,管道与管架之间允许产生相对位移,不约束管道的热变形。
管道支架安装规范1、位置正确,埋设应平整牢固。
2、固定支架与管道接触应紧密,固定影牢固。
3、滑动支架应灵活,滑托与滑槽两侧应留有3至5毫米的间隙,纵向移动量应符合设计要求。
4、无热伸长管道的吊架、吊杆应垂直安装。
5、有热伸长管道的吊架、吊杆应向热膨胀的反方向偏移。
6、固定在建筑结构上的支、吊架不得影响结构的安全。
管道支架安装规范:管道支架安装要点除埋地管道外,管道支架制作与安装就是管道安装中的第一道工序。
固定支架必须严格安装在设计规定的位置,并与土建结构牢固结合,当固定支架的混凝土强度没有达到设计要求时,固定支架不得与管道固定,井应防止外力破坏。
支架在预制的混凝土墩上安装时,混凝土的抗压强度必须达到设计要求;滑动支架的滑板面露出混凝土表面的允许偏差为-2mm,支架的位置应正确,埋设平整、牢固,坡度符合设计规定,支架处不得有环焊缝。
支架顶面高程允许偏差为-5～Omm,活动支座支承管道滑托的钢板面的高程允许偏差为-10—0mm。
管道支架的支承表面的标高可以采用在其上都加设金属垫板的方式进行调整,但金属垫板不得超过两层,垫板应与预埋铁件或钢结构进行焊接。
