pcb制作流程
pcb流程简介全制程
表面处理
表面处理是PCB制造中的重要环节，主要目的是提高 PCB的可靠性和性能。
输标02入题
表面处理工艺包括镀金、镀银、喷锡等。镀金可以增 强导电性能和耐腐蚀性，镀银可以提高焊接性能，喷 锡则可以提高可焊性和耐热性。
01
03
在表面处理过程中，需要注意防止表面氧化、变色和 脱落等问题。
05
02
制作
将设计好的PCB图转换为实际电路板， 需要进行覆铜、钻孔、电镀等处理。
03
检测
对制作好的电路板进行检测，包括外 观检测、电气性能检测等，确保质量 合格。
04
组装
将电子元器件焊接到电路板上，完成 PCB的组装。
02
PCB设计
原理图设计
总结词
原理图设计是PCB流程的起始阶段，主要任务是创建电路原理图，将电路的功 能需求转化为图形表示。
确保使用的原材料质量合格， 无缺陷且符合设计要求。
生产过程监控
对PCB制造过程中的各个环节 进行严格监控，确保工艺参数
符合标准。
成品检验
对完成的PCB进行全面的质量 检查，包括外观、尺寸、电气
性能等。
环境条件控制
确保生产环境满足温湿度、清 洁度等要求，以降低品质风险
。
可靠性评估方法
寿命测试
模拟实际使用环境，对 PCB进行长时间运行测试 ，评估其寿命和稳定性。
详细描述
PCB布线是电路板设计的最后阶段，它需要考虑布线的长度、宽度、弯曲半径等 因素，以确保电路的电气性能和可靠性。同时，布线还需要考虑制造工艺的要求 ，以确保生产的可行性和效率。
03
PCB材料选择与处

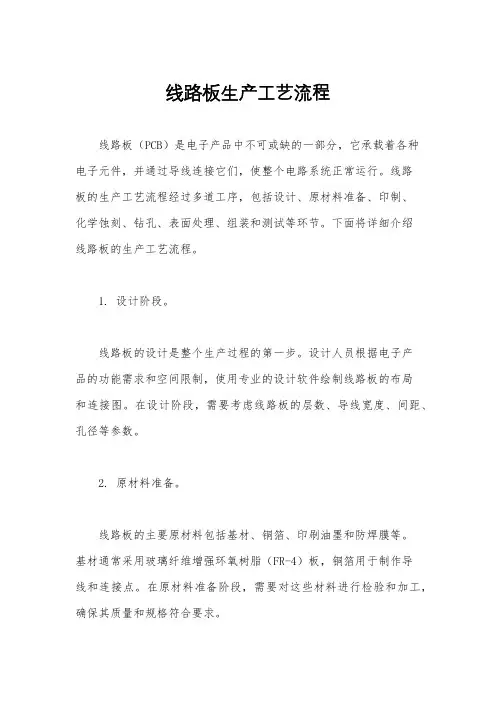

线路板生产工艺流程
线路板生产工艺流程线路板（PCB）是电子产品中不可或缺的一部分，它承载着各种电子元件，并通过导线连接它们，使整个电路系统正常运行。
线路板的生产工艺流程经过多道工序，包括设计、原材料准备、印制、化学蚀刻、钻孔、表面处理、组装和测试等环节。
下面将详细介绍线路板的生产工艺流程。
1. 设计阶段。
线路板的设计是整个生产过程的第一步。
设计人员根据电子产品的功能需求和空间限制，使用专业的设计软件绘制线路板的布局和连接图。
在设计阶段，需要考虑线路板的层数、导线宽度、间距、孔径等参数。
2. 原材料准备。
线路板的主要原材料包括基材、铜箔、印刷油墨和防焊膜等。
基材通常采用玻璃纤维增强环氧树脂（FR-4）板，铜箔用于制作导线和连接点。
在原材料准备阶段，需要对这些材料进行检验和加工，确保其质量和规格符合要求。
3. 印制。
印制是将线路板的布局图和连接图印制到基材上的过程。
首先，将基材切割成所需尺寸的板材，然后在板材表面覆盖一层铜箔。
接下来，使用光刻技术将设计好的图案转移到板材上，并在铜箔表面形成一层印刷油墨。
4. 化学蚀刻。
化学蚀刻是将多余的铜箔蚀掉，留下所需的导线和连接点的过程。
将经过印制的线路板放入蚀刻液中，蚀刻液会溶解掉未被印刷油墨覆盖的铜箔，从而形成导线和连接点的图案。
5. 钻孔。
经过化学蚀刻后，线路板上需要钻孔，用于安装电子元件和连接不同层之间的导线。
钻孔是一个精密的工序，需要使用高速钻床和钻头，确保孔径和位置的准确度。
6. 表面处理。
表面处理是为了提高线路板的耐腐蚀性能和焊接性能。
常见的表面处理方法包括喷锡、喷镍、喷金和喷银等。
这些处理可以在导线和连接点上形成一层金属保护层，防止氧化和腐蚀，同时提高焊接的可靠性。
7. 组装。
线路板的组装是将各种电子元件安装到线路板上的过程。
这包括贴装元件、焊接元件和安装连接器等工序。
组装需要使用自动化设备和精密工具，确保元件的位置和焊接质量。
8. 测试。
最后，线路板需要经过严格的测试，确保其功能和性能符合设计要求。
PCB制板全流程
PCB制板全流程1.原理图设计：在进行PCB制板之前，需要先进行电路原理图的设计。
原理图设计是根据电路功能需求，通过使用相关的设计软件绘制出电路的连接关系和元器件的布局，并进行检查和修改，确保电路设计的正确性。
2.PCB布局设计：完成原理图设计后，需要进行PCB布局设计。
布局设计是将原理图中的电路元件放置在PCB板上，并进行线路的布线。
在布局设计中，需要考虑电路元件之间的距离、布局的紧凑性、信号和电源线的布线，以及散热和阻抗控制等因素。
3.PCB绘制：在完成布局设计后，需要对PCB进行绘制。
绘制是通过使用PCB设计软件，根据布局设计中的元器件位置和线路布线，绘制出具体的PCB板的形状、尺寸和线路连接。
同时，还需加入丝印、焊盘等必要的标记和焊盘。
4. PCB制板文件生成：完成PCB绘制后，需要生成相应的制板文件。
制板文件包括设计文件、加工文件和钻孔文件等。
设计文件通常为Gerber格式，用于指导制板厂商加工制板；加工文件用于指导PCB板上元器件的焊接；钻孔文件用于指导制板厂商进行孔的钻孔。
5.PCB板材选择：在制板文件生成之后，需要选择适合的PCB板材。
根据电路的性能要求和应用环境，选择合适的基材和层压板结构。
常用的PCB板材有玻璃纤维、陶瓷、聚酰亚胺等，不同的材料具有不同的特性，选择合适的材料有利于提高电路的性能和可靠性。
6.制板厂加工：在选择好PCB板材后，将制板文件提交给制板厂进行加工。
制板厂根据制板文件进行PCB板的切割、背面钻孔、内层线路铜箔腐蚀、图形化刻蚀、外层线路镀铜、丝印等工艺处理。
制板厂还会进行严格的质量控制，确保制作出的PCB板符合质量要求。
7.组件贴装：制板完成后，需要进行电子元器件的贴装。
贴装是将预先选定好的电子元器件通过自动贴装机或手动贴装机精确地焊接到PCB板的焊盘上。
根据电路设计要求，分为表面贴装技术（SMT）和插件贴装技术（THT），方法有差异。
8.焊接：完成电子元器件的贴装后，需要进行焊接。
PCB板生产流程
PCB板生产流程PCB板（Printed Circuit Board，印刷电路板）是电子设备的重要组成部分，它作为电子元器件间连接的主要平台，承载着电子设备的信号传输和电源供应等功能。
PCB板的生产流程可以分为设计、制版、堆叠、钻孔、镀膜、曝光、蚀刻、压线、测试和组装等多个步骤。
下面将详细介绍PCB板的生产流程。
1.设计：PCB板生产的第一步是根据电子设备的功能和需求进行设计。
设计师使用电路设计软件将电路连接和布局规划在PCB板上，确定电路板上元器件的位置和信号传输路径。
2.制版：设计师将设计好的PCB板图纸输出成底版，然后通过光刻技术将设计好的电路图案和排线传导图案转移到电路板表面，形成底板。
3.堆叠：堆叠是将多层电路板叠在一起形成复合板。
多层板可以提高电路板的密度，同时也可以提高电路板的抗干扰能力。
堆叠时需要注意各层之间的信号和电源的分布。
4.钻孔：在制作PCB板时，需要在准确的位置上钻出连接跳线和焊盘的孔，以便连接元器件和导线。
通常使用数控钻床或激光钻孔机进行钻孔。
5.镀膜：在PCB板的表面镀上一层金属，一方面可以保护电路和导线不被氧化，另一方面也可以提高焊接接触度。
常用的金属材料包括镍和金。
6.曝光：将底板上覆盖的感光层用光来曝光，以暴露出底板上的图案和线路。
曝光后的感光层会发生物理或化学变化，形成图案和线路。
7.蚀刻：通过化学蚀刻的方式将没有被曝光的感光层经过蚀刻去除，露出底板上的铜层。
经过蚀刻后，就可以形成PCB板上的电路图案和导线。
8.压线：在PCB板的金属层上覆盖一层焊盘，用于连接元器件和电路板。
焊盘会通过一种叫做压铜的工艺来形成。
9.测试：通过对PCB板的电气特性进行测试，确保电路板的质量和性能符合要求。
测试中会检查电路板的连通性、阻抗匹配等参数。
10.组装：将元器件、电阻、电容等进行焊接，完成整个电路板的组装。
组装时需要将元器件与焊盘进行精确定位，在连接之后进行焊接。
以上就是PCB板生产的基本流程。
PCB制造流程与材料简介
曝光与显影是PCB制造中非常 关键的步骤，需要精确控制时 间和温度。
蚀刻与去膜
蚀刻是通过化学反应将暴露出来 的铜箔腐蚀掉，形成电路图形。
去膜是将保护铜箔的膜去除，露 出电路图形。
蚀刻与去膜的工艺要求也非常高， 需要控制蚀刻速度和去膜效果。防焊Fra bibliotek理01
防焊处理是在PCB的焊盘上涂覆 一层阻焊剂，防止焊接时焊料流 淌。
智能制造技术的应用将提高PCB制造的自动化和智能化水平，提升生产效率和产品质量。
PCB制造行业面临的挑战与机遇
挑战
环保法规的严格实施增加了企业生产成本； 电子元器件小型化趋势对PCB制造工艺提出 了更高要求；国际贸易摩擦和关税壁垒对 PCB出口企业带来压力。
机遇
5G、物联网、人工智能等新兴领域的发展 为PCB制造行业提供了广阔的市场空间；智 能制造技术的应用将提升企业核心竞争力； 环保法规的实施将推动企业加快绿色转型， 形成新的竞争优势。
曝光与显影设备
曝光与显影设备包括曝光机、显影机和烘干机等。
蚀刻工艺与设备
蚀刻工艺
蚀刻是将PCB板上的不需要的铜箔去除的过程。蚀刻工艺包括酸性蚀刻、碱性蚀刻和电化学蚀刻等。
蚀刻设备
蚀刻设备包括酸性蚀刻机、碱性蚀刻机和电化学蚀刻机等。
防焊处理工艺与设备
防焊处理工艺
防焊处理是在PCB板的表面涂覆一层阻焊 材料，以防止焊接过程中焊料对其他部 分造成污染或损伤。防焊处理工艺包括 涂覆、预烤和曝光等步骤。
THANKS FOR WATCHING
感谢您的观看
覆铜板贴膜
覆铜板是PCB的基础 材料，由绝缘材料和 导电铜箔组成。
贴膜的工艺要求非常 高，需要保证膜的平 整度和附着力。

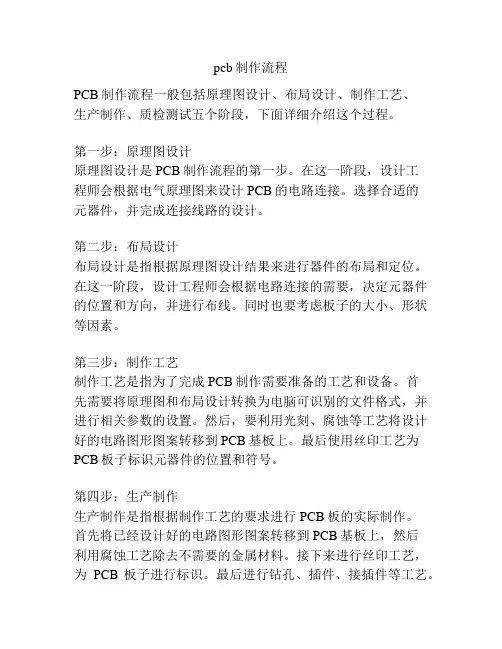

pcb制作流程
pcb制作流程PCB制作流程一般包括原理图设计、布局设计、制作工艺、生产制作、质检测试五个阶段，下面详细介绍这个过程。
第一步：原理图设计原理图设计是PCB制作流程的第一步。
在这一阶段，设计工程师会根据电气原理图来设计PCB的电路连接。
选择合适的元器件，并完成连接线路的设计。
第二步：布局设计布局设计是指根据原理图设计结果来进行器件的布局和定位。
在这一阶段，设计工程师会根据电路连接的需要，决定元器件的位置和方向，并进行布线。
同时也要考虑板子的大小、形状等因素。
第三步：制作工艺制作工艺是指为了完成PCB制作需要准备的工艺和设备。
首先需要将原理图和布局设计转换为电脑可识别的文件格式，并进行相关参数的设置。
然后，要利用光刻、腐蚀等工艺将设计好的电路图形图案转移到PCB基板上。
最后使用丝印工艺为PCB板子标识元器件的位置和符号。
第四步：生产制作生产制作是指根据制作工艺的要求进行PCB板的实际制作。
首先将已经设计好的电路图形图案转移到PCB基板上，然后利用腐蚀工艺除去不需要的金属材料。
接下来进行丝印工艺，为PCB板子进行标识。
最后进行钻孔、插件、接插件等工艺。
第五步：质检测试质检测试是指对制作好的PCB板进行质量检查和测试。
主要包括外观检查、性能测试、电路连接测试等。
通过对PCB板的检查和测试，来确保其符合设计的要求和标准。
总结：整个PCB制作流程包括原理图设计、布局设计、制作工艺、生产制作、质检测试五个阶段，每个阶段都会对PCB板的质量和性能进行相关的操作和检查。
通过这个流程，可以生产出满足电路连接需求的高质量PCB板。
注：内容参考自个人对有关知识的了解，并结合相关资料整理而成，仅供参考。
pcb生产流程
pcb生产流程
PCB生产流程通常包括以下几个步骤：
1. 原材料准备：准备所需的原材料，包括基板、铜箔、电阻、电容、芯片等。
2. 图纸设计：根据产品需求绘制PCB的布局图和电路图，确定布线规则和元器件位置。
3. 印制电路板制作：通过化学反应将电路图上的线路、焊盘等传输到基板上，形成印刷电路板（PCB）。
4. 光刻制作：利用光刻技术将电路图转移到铜箔上，形成铜箔电路。
5. 电镀：在铜箔上涂上一层保护膜，然后通过电解核实，将金属覆盖在铜箔上，增加导电性。
6. 电路板组装：将元器件按照电路图的布局要求分布在PCB板上，并通过焊接技术将它们固定在板上。
7. 焊接：通过波峰焊或热风烙铁等方式将元器件与PCB板焊接在一起。
8. 焊接检测：检测焊接质量和电气性能，包括引脚连接、电压、电流等。
9. 硅胶封装：保护元器件免受外部环境的干扰和损害，提高产品的稳定性和可靠性。
10. 测试：测试装配好的电路板的功能和性能是否满足设计要求。
11. 包装：将测试合格的电路板进行包装，包括静电包装、箱装等。
12. 质量控制：对成品进行质量检验，确保产品质量符合要求。
以上是一般的PCB生产流程，具体的流程可能根据产品的不同有所差异。
PCB工程的制作
PCB工程的制作PCB(Printed Circuit Board)工程制作是电子技术中非常重要的一环，它通过设计和制造电子电路的载体，为电子产品的功能实现提供支持。
下面将详细介绍PCB工程制作的过程及相关技术。
一、PCB工程制作的流程1.原理图设计：根据电路的需求，制定电路的原理图。
在设计中需要考虑电路的功能实现，电路之间的连接方式，以及电源、地线的布局等。
2.PCB布局设计：将电路原理图转换为PCB板的布局。
首先根据电路元件和连接的需求确定PCB板的尺寸，然后在PCB板上放置电路元件，根据元件之间的连接关系进行布线，同时考虑布局的紧凑性和辐射噪声的抑制。
3.路线布线设计：根据布局设计好的PCB板，进行具体的线路布线设计。
按照电路原理图中元件之间的连接关系，在PCB板上绘制出连接线路。
要考虑信号传输的速度、稳定性和抗干扰等因素，避免布线冲突和交叉干扰。
4.元件布局设计：在完成布线设计后，重新进行元件布局调整，主要是根据布线的情况，调整元件的位置，以提高布线的效果。
5.元件库设计：制定PCB板所需元件的库，包括封装库和符号库。
封装库是描述元件的物理外观和引脚布线情况，符号库是描述元件的电路符号和编码。
6.PCB板制造：根据布局和布线的设计文件，进行PCB板的制造。
制造过程包括制版、镀铜、蚀刻、打孔、焊接和测试等步骤。
7.元件安装：将元件按照布局设计好的位置进行安装。
通过手工或自动化设备精确地将元件安装在PCB板上。
8.焊接连接：使用焊锡将元件与PCB板相连接，形成电路的物理连接。
焊接可以手工进行，也可以使用自动化设备。
9.测试与调试：对安装好的PCB板进行测试和调试，确保电路的功能正常和稳定。
测试包括电路测量、信号波形分析、功能验证等。
10.封装与包装：经过测试和调试后，将PCB板进行封装和包装。
根据产品的需求，选择适当的封装材料，如塑料、金属等，对PCB板进行包装。
二、PCB工程制作的技术要点1.PCB布局设计：在进行PCB布局设计时，要合理安排电路元件的位置，以缩短信号路径，减小电磁辐射和干扰。
PCB板生产工艺和制作流程详解
PCB板生产工艺和制作流程详解1. 设计：PCB板的设计是整个制作流程的第一步。
设计师根据电路原理图进行PCB板的布线设计，确定电子元件的安装位置和连接方式。
2. 确定材料：根据设计要求，确定PCB板的基板材料。
常用的基板材料有FR-4玻璃纤维胶片、铝基板、陶瓷基板等。
3. 印制电路：在基板上通过化学腐蚀或机械加工的方法，将设计好的电路图案印制到基板表面。
这一步通常使用光刻技术，将电路图案转移到光刻胶上，然后在化学溶液中去除未曝光的部分。
4. 镀金属化：PCB板上的电路图案通常需要镀上一层金属，以增加导电性。
通常使用的金属化方法包括电镀、喷镀等。
5. 安装元件：在PCB板上进行元件的安装，通常采用表面贴装技术（SMT）或插件式焊接技术。
6. 焊接：通过波峰焊接、回流焊接或手工焊接等方法，将元件与PCB板焊接在一起。
7. 清洗和检验：清洗焊接后的PCB板，去除残留的焊膏和污垢。
然后进行电测试和可视检查，确保PCB板的质量。
8. 包装：对已经检验合格的PCB板进行包装，便于运输和存储。
PCB板的生产工艺和制作流程是复杂而精细的，每一个步骤都需要高度的专业知识和技术。
随着电子技术的发展，PCB板的制作工艺也在不断地更新和完善，以适应更多样化的电子产品需求。
PCB板（Printed Circuit Board）是一种用于支撑和连接电子元件的导电板。
PCB板是现代电子设备中必不可少的部分，它们被广泛应用于手机、计算机、汽车电子、医疗设备等各个领域。
生产PCB板的工艺和制作流程包括以下几个步骤：1. 设计：PCB板的设计是整个制作流程的第一步。
设计师根据电路原理图进行PCB板的布线设计，确定电子元件的安装位置和连接方式。
设计师需要考虑电路的复杂度、电路板的尺寸以及元件的布局等因素，以确保电路的性能和可靠性。
2. 确定材料：根据设计要求，确定PCB板的基板材料。
常用的基板材料有FR-4玻璃纤维胶片、铝基板、陶瓷基板等。
PCB全流程讲解
PCB全流程讲解PCB（Printed Circuit Board）也称为印刷电路板，是一种用于连接电子元件的导线板，广泛应用于电子设备中。
接下来，将对PCB的全流程进行讲解。
一、原材料准备PCB的制造过程从准备原材料开始。
通常情况下，PCB的主要原材料包括电路板基材、铜箔、光敏胶和外层保护层等。
电路板基材通常是由玻璃纤维和环氧树脂组成的复合材料。
铜箔则作为基板表面的导电层。
光敏胶用于制作电路板上的图案，而外层保护层则用来保护电路板。
二、设计制作电路图在PCB制造的过程中，首先需要设计并制作电路图。
电路图是PCB的设计蓝图，用于确定电路上各个元件的连接关系。
通过电路图可以确定电路板上导线、连线、连接孔等的位置和形状。
三、PCB板模制作在进行PCB的制造过程中，需要利用所设计的电路图制作PCB板模。
首先，将电路图通过专业软件进行图像转化，然后使用光刻技术将电路图转移到铜箔上。
接下来，通过酸蚀等化学处理将不需要的铜箔腐蚀去除，形成所需的图案。
四、印刷线路层在PCB制造的过程中，需要在电路板基板上铺设一层薄薄的铜箔，以形成线路层。
该层通常由内层和外层两部分组成。
内层是通过将两片基板用铜箔连接在一起，然后通过酸蚀等方法将不需要的铜箔去除，形成所需的线路图案。
外层则通过类似的方法制作。
五、开孔在PCB制造过程中，为了实现电子元件的插入和连接，需要在电路板上开孔。
开孔一般通过机械钻孔或激光钻制作，孔径和孔距需要与电子元件的尺寸和规格相匹配。
六、喷镘制图喷镘制图是将光敏胶喷涂到PCB板上，并利用UV光照射将胶层固化，形成所需的图案。
通过此步骤，可以形成电路板上各个元件的图案，并形成电路板的最终形态。
七、焊接元件和测试在PCB板制造完成后，需要将所需的电子元件焊接到电路板上。
通常情况下，焊接过程包括表面贴装技术（SMT）和插件技术（PTH）。
焊接完成后，还需要进行电路板的测试，以确保元件的正常工作。
八、清洁和包装在所有的制造步骤完成后，还需要对PCB板进行清洁和包装。
pcb生产流程简介
PCB的生产流程主要包括以下步骤：
1. 设计：使用CAD软件进行电路原理图和PCB布局的设计，确定PCB板的尺寸、布线方式、焊盘大小等信息。
2. 图形转换：将电路原理图和PCB布局图转换成Gerber文件，以便进行制版和刻蚀等工艺。
3. 制版：通过将Gerber文件转换成光阻膜，然后通过曝光、显影等工艺将光阻膜图形转移到铜箔上，制作出PCB板的线路和图形。
4. 刻蚀：将不需要的铜箔部分去除，形成PCB板的线路和图形。
5. 钻孔：在PCB板上钻出各种孔位，包括焊盘孔、定位孔、安装孔等。
6. 涂覆：将覆铜板上的光阻膜去除，然后覆盖一层焊膜，以便进行焊接操作。
7. 焊接：将元器件安装到PCB板上，并进行焊接。
8. 检测：对焊接后的PCB板进行质量检测，包括AOI检测、X射线检测、ICT检测等。
9. 清洗：将焊接后的PCB板清洗干净，以便进行后续的封装和组装操作。
此外，还包括一些特定类型的PCB板的生产工艺：
1. 内层线路制作：包括前处理、内层涂布、曝光、显影、蚀刻、去
膜等步骤。
2. 外层线路制作：包括前处理、压干膜、曝光、显影、蚀刻、去膜等步骤。
3. 防焊漆流程：包括前处理、刷漆、曝光、显影等步骤。
4. 表面处理：包括化金（化学镍金）、镀金等步骤。
5. 成型：把板子裁切成客户需要的尺寸。
6. 电测&出货检验：包括飞针测试、专用测试机等检测方法。
以上是PCB生产的主要流程，供您参考，建议咨询专业人士获取更准确的信息。
线路板工艺流程
线路板工艺流程线路板（PCB）是一种用于支持和连接电子元件的基板，它们是电子设备中必不可少的组成部分。
线路板的制造过程是一个复杂的工艺流程，需要多道工序和严格的质量控制。
本文将介绍线路板的制造工艺流程，包括设计、材料准备、印刷、化学蚀刻、钻孔、电镀、组装等环节。
1. 设计。
线路板的制造过程始于设计阶段。
设计师根据电路原理图和客户需求绘制线路板的布局图和连接图。
他们使用专门的设计软件来完成这一过程，确保线路板的布局合理、连接正确。
2. 材料准备。
一旦设计完成，制造过程就开始了。
首先是材料准备阶段，需要准备好基板材料、铜箔、化学药品等。
基板材料通常是玻璃纤维增强的环氧树脂板，铜箔则用于制作导线。
3. 印刷。
印刷是制造线路板的第一道工序。
在这一步骤中，先将设计好的线路图和元件位置图印在基板上，形成导线图案和元件安装位置标记。
印刷通常使用丝网印刷技术，将导电油墨印在基板上。
4. 化学蚀刻。
印刷完成后，需要将多余的铜箔蚀刻掉，只留下设计好的导线图案。
这一步骤称为化学蚀刻，通过浸泡在蚀刻液中，将多余的铜蚀刻掉，留下设计好的导线。
5. 钻孔。
完成化学蚀刻后，需要在基板上钻孔，以便安装元件和连接不同层的导线。
钻孔通常使用数控钻床完成，确保孔位准确。
6. 电镀。
钻孔完成后，需要对导线进行电镀，增加其导电性能。
电镀还可以保护导线不被氧化和腐蚀。
电镀通常使用化学镀铜的方法。
7. 硬化。
电镀完成后，需要对线路板进行硬化处理，以增加其机械强度和耐腐蚀性能。
硬化通常使用热压或者化学硬化的方法。
8. 确认。
线路板制造完成后，需要进行严格的质量检验，确保线路板符合设计要求。
检验包括外观检查、导通测试、绝缘测试等。
9. 组装。
最后一步是将元件安装到线路板上，并进行焊接。
这一步骤需要精密的自动化设备来完成，确保元件安装正确、焊接牢固。
以上就是线路板的制造工艺流程，每一个步骤都需要严格控制质量，确保最终的线路板符合设计要求。
线路板的制造工艺流程虽然复杂，但是通过现代化的设备和严格的质量控制，可以高效地完成。
pcb制程流程
PCB制程流程主要包括以下步骤：
裁板：将PCB基板裁剪成生产尺寸。
前处理：清洁PCB基板表面，去除表面污染物。
压膜：将干膜贴在PCB基板表层，为后续的图像转移做准备。
曝光：使用曝光设备利用紫外光对覆膜基板进行曝光，从而将基板的图像转移至干膜上。
DE：将进行曝光以后的基板经过显影、蚀刻、去膜，进而完成内层板的制作。
内检：检测及维修板子线路。
压合：将多个内层板压合成一张板子。
钻孔：按照客户要求利用钻孔机将板子钻出直径不同，大小不一的孔洞，使板子之间通孔以便后续加工插件，也可以帮助板子散热。
一次铜：为外层板已经钻好的孔镀铜，使板子各层线路导通。
外层：为方便后续工艺做出线路。
二次铜与蚀刻：二次镀铜，进行蚀刻。
以上步骤完成后，PCB制作流程基本完成。
简述pcb板制作过程
简述pcb板制作过程一、PCB板制作流程1、布线：按照硬件电路原理图设计电路板，并进行全局布线，包括确定各节点的路径，定义线宽，及确定信号线的连接方式等。
2、绘制原理图：把每块PCB板的电路原理图画出来，绘制原理图时，详细的把所有的电路按图示，并记录各节点的连接关系，以便完成下一步的布线工作。
3、制版：根据原理图，将PCB板置于设计软件中，按芯片封装形式和大小，编写铺线代码，输入激光刻蚀机进行制版，将绘制的原理图转化为凹凸镀膜的印刷电路板。
4、测试：对完成的PCB板进行测试，确定电路板的连接是否正确，且信号的传输延迟是否在规定的范围之内，以及各层间是否有杂散电流，有无短路等。
5、安装：安装元件，将封装形式与原理图上一致的元件安装在PCB板上，确保元件的安装顺序、正确性，接触良好，元件之间有足够的空间和固定装置，注意电阻的排列方式。
6、组装：根据硬件设计图组装全部PCB板，包括PCB板与外壳的安装，楞位的确认，零件组装的校对，保证PCB板与外壳的正确组装，并实施测试，使得PCB板能够正常运行。
7、检查印刷电路及组装特性：当PCB板安装组装完成后，应当进行检查，包括印刷电路质量、引线的位置，焊接状况，以及组装特性等，确保元件的完整性和安全性。
8、包装：包装便于整齐地放置产品，它可以防止产品受到外部损坏，保证产品在运输中不被损坏，同时也可以增加产品的品质感。
二、注意事项1、PCB板的质量一定要确保无误，保证电路板的连接是正确、可靠的，有效的减少板上的损坏，并且确保元件的完整性和稳定性。
2、在组装PCB板时，需要对元件的安装位置、安装方式进行检查，确保元件的安装是正确的，元件之间有足够的空间保持元件的稳定性，这对于确保板的性能及可靠性非常重要。
3、确保电路板的连接接触良好，不会出现断路和短路现象，保证信号的传输延迟在规定的范围之内，并且对电源线及功率线的布置有足够的空间。
4、尽量在防潮、恒温的环境下制作PCB板，使PCB板能够正常运行，以便满足板的质量要求。
(完整版)PCB全流程讲解精讲
压板（铆合）
铆合:(铆合;预叠) 目的:(四层板不需铆钉)
铆钉
2L
3L
➢ 利用铆钉将多张内层板钉在一起,以避免
4L
后续加工时产生层间滑移；邦定是将板边 熔合窗位置加热与P/P黏结，进一步防止
5L
层间滑移。
主要原物料:铆钉;P/P
➢ P/P(PREPREG):由树脂和玻璃纤维布组成,
人工对AOI的测试缺点进行确认
注意事項： ➢ VRS的确认人员不光要对测试缺点进行确认，另外就是对
一些可以直接修补的确认缺点进行修补
压板（流程）
流程介绍:
棕化
铆合
叠板
压合
后处理
目的：
邦定
➢ 将铜箔（Copper)、胶片（Prepreg)与氧化处理后的内层 线路板压合成多层板
压板（棕化）
棕化: 目的: ➢ (1)粗化铜面,增加与树脂接触表面积 ➢ (2)增加铜面对流动树脂之湿润性 ➢ (3)使铜面钝化,避免发生不良反应 主要原物料:棕化药水
Layer 1 Layer 2 Layer 3 Layer 4 Layer 5 Layer 6
压板（压合）
压合: 目的:通过热压方式将叠合板压成多层板 主要原物料:牛皮纸;钢板
压力
可叠很多层
加热盘
钢板 牛皮纸 承载盘
压板（结构）
压板机的结构： 液压系统：多层板的压合机多数都采用液压系统提供各开口的闭合与加压。 即：压机顶部的热盘固定于压机的主体结构上，其它各开口的热盘由液压系统推动闭合与加压。 如下图所示：
内层制作（流程及目的）
流程介绍:
开料
前处理
PCB电路板工艺流程
PCB电路板工艺流程
本文主要介绍：单面电路板、双面板喷锡板、双面板镀镍金、多层板喷锡板、多层板镀镍金、多层板沉镍金板；这几种电路板不同的工艺流程做具体的介绍。
1、单面板工艺流程
下料磨边→钻孔→外层图形→(全板镀金)→蚀刻→检验→丝印阻焊→(热风整平)→丝印字符→形状加工→测试→检验。
2、双面板喷锡板工艺流程
下料磨边→钻孔→沉铜加厚→外层图形→镀锡、蚀刻退锡→二次钻孔→检验→丝印阻焊→镀金插头→热风整平→丝印字符→形状加工→测试→检验。
3、双面板镀镍金工艺流程
下料磨边→钻孔→沉铜加厚→外层图形→镀镍、金去膜蚀刻→二次钻孔→检验→丝印阻焊→丝印字符→形状加工→测试→检验。
4、多层板喷锡板工艺流程
下料磨边→钻定位孔→内层图形→内层蚀刻→检验→黑化→层压→钻孔→沉铜加厚→外层图形→镀锡、蚀刻退锡→二次钻孔→检验→丝印阻焊→镀金插头→热风整平→丝印字符→形状加工→测试→检验。
5、多层板镀镍金工艺流程
下料磨边→钻定位孔→内层图形→内层蚀刻→检验→黑化→层
压→钻孔→沉铜加厚→外层图形→镀金、去膜蚀刻→二次钻孔→检验→丝印阻焊→丝印字符→形状加工→测试→检验。
6、多层板沉镍金板工艺流程
下料磨边→钻定位孔→内层图形→内层蚀刻→检验→黑化→层压→钻孔→沉铜加厚→外层图形→镀锡、蚀刻退锡→二次钻孔→检验→丝印阻焊→化学沉镍金→丝印字符→形状加工→测试→检验。
PCB制板全流程ppt
2.3.5 内层检测
◆ 过图形对比（VRS）:
➢ 全称为Verify Repair Station，确认系统
◆目的：
➢ 通过与AOI连线，将每片板子的测试资料传给V.R.S，并由 人工对AOI的测试缺点进行确认。
◆注意事項：
➢ VRS的确认人员不光要对测试缺点进行确认，另外就是对 一些可以直接修补的确认缺点进行修补。
5L
阶的，由树脂和玻璃纤维布组成,
据玻璃布种类可分
1080;2116;7628等几种。
2L
❖ 树脂据交联状况可分为:
3L
A阶(完全未固化);B阶(半
4L
固化);C阶(完全固化)三类,生产
5L
中使用的全为B阶状态的P/P。
《PCB制板培训教程》
2.4.2 叠板
❖ 叠板: ❖ 目的: ❖ 将预叠合好之板叠成待压
内层干干菲林
内层DES
内层铆钉定位孔
内层中检
内层棕化
排板/压板
外层钻孔
化学沉铜
全板电镀
外层干菲林
外层显影 白字
图形电镀 锣成型
褪膜/蚀刻/褪锡 ET检测
外层中检
湿绿油
FQC
表面处理
FQA
包装
出货
《PCB制板培训教程》
生产一部 （PROD 1)
生产二部 (PROD 2)
总经理 （梁健华）
高级厂长 （廖乐华）
《PCB制板培训教程》
2.3.5 内层检测
图形对比（VRS）
《PCB制板培训教程》
2.3.6 内层棕化
◆棕化:
◆目的:
➢ (1)粗化铜面,增加与树脂接触表面积。 ➢ (2)增加铜面在压合时与P面得结合力。 ➢ (3)增加铜面对流动树脂之湿润性。 ➢ (4)使铜面钝化,避免发生不良反应。
pcb工艺流程详解
pcb工艺流程详解PCB（Printed Circuit Board）即印刷线路板，是电子产品的重要组成部分。
PCB工艺流程指的是从设计到制造过程中的一系列步骤，下面是对PCB工艺流程的详细解释。
1. 设计：首先进行PCB的设计，包括电路图的绘制、布线和排布电子元器件。
设计软件通常采用CAD软件，如Altium Designer、PADS等，通过这些软件可以实现电路图的绘制、元件选型、路线布线等功能。
2. 原材料准备：准备PCB制造所需要的原材料，主要包括玻璃纤维布、铜箔、环氧树脂等。
这些原材料根据不同的要求会有不同的厚度和质量等级。
3. 板材制备：将玻璃纤维布和铜箔按照一定的工艺叠压在一起，形成初始的板材。
这个过程主要包括浸润、浸镀、干燥等步骤，以确保板材的质量和性能。
4. 图形洗蚀：使用光刻技术将设计图形转移到板材上，然后采用化学腐蚀的方式去除暴露的铜箔，形成电路。
这个过程主要包括覆膜、曝光、显影、蚀刻等步骤。
5. 孔加工：孔加工主要包括机械钻孔和化学钻孔两种方式。
机械钻孔主要用于大孔和非标准孔，而化学钻孔则适用于小孔和集成电路的引脚。
6. 印刷：在PCB上印刷焊膏，用于焊接电子元器件。
焊膏通常是由锡、铜和铅等金属组成的合金，能够在加热后形成焊接。
7. 贴片：在PCB上粘贴元器件，这个过程通常通过贴片机自动完成。
贴片机能够识别并将元器件准确地粘贴到PCB上，提高生产效率和质量。
8. 固定：对于大型和重量较大的元器件，通常需要采用额外的固定措施，如焊接或添加支撑物。
9. 清洁：将PCB通过先进的清洁设备进行清洗，去除焊膏、残留的化学物质和杂质等。
这个步骤非常重要，可以提高PCB的可靠性和性能。
10. 检测和测试：通过自动检测设备对PCB进行质量和性能的检测。
这个过程通常包括可视检查、电气测试、性能测试等。
无论是在制造过程中还是在最终产品检测中，都要确保每个PCB都符合标准。
11. 封装：使用包装材料将PCB包装成最终产品。
