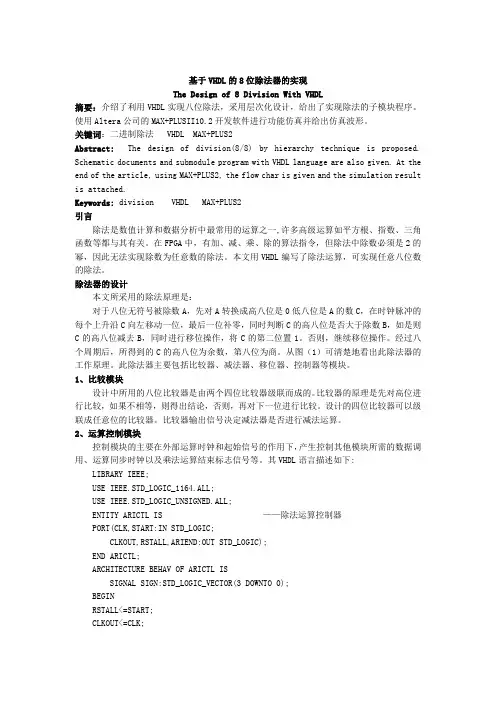

library ieee;
use ieee.std_logic_1164.all;
use ieee.std_logic_arith.all;
use ieee.std_logic_unsigned.all;
Entity Divider is
port( clk: in std_logic;
--reset: in std_logic;
start: in std_logic;
word1: in std_logic_vector(15 downto 0);--被除数
word2: in std_logic_vector(7 downto 0);--除数
data_out: out std_logic_vector(15 downto 0)--商
);
end Divider;
Architecture Divider_arc of Divider is
type states is(S_Idle,S_Adivr,S_Adivn,S_div);
signal state,next_state:states;
signal dividend:std_logic_vector(16 downto 0);
signal comparison:std_logic_vector(8 downto 0);
signal divisor:std_logic_vector(7 downto 0);
signal load_words,shift_divisor,shift_dividend,subtract:std_logic;
signal num_shift_divisor,num_shift_dividend:integer range 0 to 16;
signal quotient:std_logic_vector(15 downto 0);
begin
process(state,dividend,divisor)
begin
case state is
when S_Adivr => if divisor(7)='0' then
comparison<='1'&(not(divisor(6 downto 0)&'0'))
+"000000001"+dividend(16 downto 8);
else comparison<='1'&(not divisor)
+"000000001"+dividend(16 downto 8);
end if;
when others => comparison<='1'&(not divisor)
+"000000001"+dividend(16 downto 8);
end case;
end process;
process(clk,start)
begin
if start='1' then state<=S_idle;
elsif clk'event and clk='1' then state<=next_state;
end if;
end process;
process(state,word1,word2,divisor,comparison,num_shift_divisor,num_shift_dividend)
begin Load_words<='0';Shift_dividend<='0';Shift_divisor<='0';Subtract<='0';
case state is
when S_Idle=>--case start is
--when '0'=>next_state<=S_idle;
--when '1'=>
if word2="00000000" then next_state<=S_idle;
elsif word1="0000000000000000"
then next_state<=S_idle;
else next_state<=S_Adivr;Load_words<='1';
end if;
--end case;
when S_Adivr=> case divisor(7) is
when '1'=>next_state<=S_div;
when '0'=>if comparison(8)='0' then next_state<=S_adivr;shift_divisor<='1';
elsif comparison(8)='1' then next_state<=S_Adivn;
end if;
end case;
when S_Adivn=> if num_shift_dividend=num_shift_divisor+8 then
if comparison(8)='0' then
next_state<=S_idle;Subtract<='1';
else next_state<=S_idle;
end if;
elsif comparison(8)='1' then next_state<=S_Adivn;Shift_dividend<='1';
else next_state<=S_div;
end if;
when S_div=> if num_shift_dividend=num_shift_divisor+8 then
if comparison(8)='1' then next_state<=S_div;Shift_dividend<='1';
else next_state<=S_div;Subtract<='1';
end if;
elsif comparison(8)='1' then next_state<=S_Adivn;
else next_state<=S_div;Subtract<='1';
end if;
when others=>next_state<=S_idle;
end case;
end process;
process(clk,start)
begin
if start='1' then
divisor<="00000000";dividend<="00000000000000000";quotient<="0000000000000000";
num_shift_dividend<=0;num_shift_divisor<=0;
elsif clk'event and clk='1' then
if Load_words='1' then
num_shift_dividend<=0;num_shift_divisor<=0;
dividend<=('0'&word1);divisor<=word2;quotient<="0000000000000000";
elsif shift_divisor='1' then
divisor<=divisor(6 downto 0)&'0';num_shift_divisor<=num_shift_divisor+1;
elsif shift_dividend='1' then
dividend <=dividend(15 downto 0)&'0';quotient <= quotient(14 downto 0)&'0';
num_shift_dividend<=num_shift_dividend+1;
elsif subtract='1' then
dividend(16 downto 8)<=comparison;
quotient(0)<='1';
end if;
end if;
end process;
data_out<=quotient;
end Divider_arc;。
