1.2内浮顶储罐概述
1.2.1内浮顶储罐的结构形式
长期以来,贮存油品及化学品的固定顶储罐的蒸发损耗问题倍受关注。以汽油贮存为例,固定顶储罐的蒸发损失高达9 % ,而采用浮顶储罐则可减少蒸汽损耗98. 4 %以上,且保护了环境。浮顶储罐有外浮顶和内浮顶2种结构形式。外浮顶储罐,即敞顶罐,无固定顶,贮液质量易受外界的影响,在严寒地区还会因积雪太厚及密封圈冻结而难以使用。因此,外浮顶储罐已逐渐被内浮顶储罐所取代。内浮顶储罐是安装有内浮盘的固定顶储罐。由于内浮顶储罐兼有外浮顶储罐和固定顶储罐的主要优点,因此被誉为“全天候储罐”。内浮顶储罐内安装的内浮盘及其密封装置、导向装置、防旋转装置、静电导出装置以及自动通气阀等部件均由内浮盘制造商设计、制造及安装。
1.2.2 内浮顶罐的构成及特点
内浮顶储罐主要由罐体、内浮盘、密封装置、导向和防转装置、静电导出设施、通气孔、高液位报警器等组成。为避免浮顶漏损沉没，多采用带有环形隔舱的内浮顶，或采用双盘式内浮顶以增加浮盘的浮力及安全性（后者还起隔热作用）。
钢制的内浮盘的浮顶储罐在美国石油学会（API）称为“带盖的浮顶罐”，而称铝制（或非金属）浮盘为“内浮顶罐”，而这两种形式的的储罐在国内均称为内浮顶储罐。这种罐的顶部为拱顶与浮顶的结合，外部为拱顶，内部为浮顶。内部的浮顶可减少油品的蒸发损耗，而外部的拱顶又可避免雨水、尘土等异物从环形空间进入罐内。由于具有浮顶罐和拱顶罐的优点，这种罐主要用于储存航空原油、汽油等要求高的油品。
内浮顶油罐罐体外形结构与拱顶油罐大体相同。与浮顶油罐相比，它多了一个固定顶，这对改善油品的储存条件，特别是防止雨水杂质进入油罐和减缓密封圈的老化有利。同时内浮顶也能有效的减少油品的损耗，所以内浮顶油罐同时兼有固定顶油罐和浮顶油罐的特点。从耗钢量比较，虽然内浮顶油罐比浮顶油罐增加了一个拱顶，但也省去了罐壁和罐顶周围的抗风圈、加强环、滑动扶梯和折水管等，因此总耗钢量仍略少于浮顶油罐。内浮顶罐的详细特点如下：
毕业设计说明书

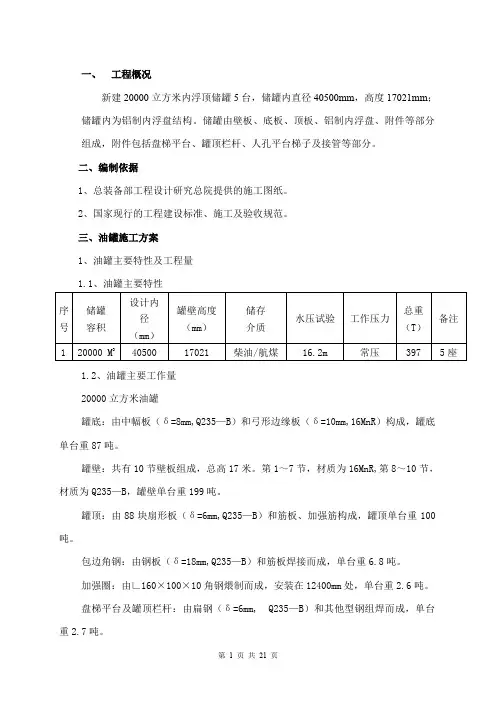

设计（论文）题目：20000立方米内浮顶原油储罐设计
摘 要பைடு நூலகம்
工程设什为实例，总结大型内浮顶原油储罐的设计．对大于32 m直径带肋拱顶进行了设计分析对内浮顶储罐与固定顶储罐进行了比较,从罐体的配置、作用、制造和检验等方面阐述了内浮顶储罐的罐体设计技术要求;并就内浮顶储罐的发展、储罐的用途特点、储罐的主要组成部分、油罐主体材质、罐壁厚度计算、罐底结构形式、内浮顶结构形式、油罐附件、储罐的安全使用等进行了详细分析，论述了内浮顶储罐的相关事项及步骤。
Key words:inter floating roof tank ; fixing roof tank ; venting hole ; spreading tube ; hole for oil measure ; guide tube；large tank，roof design
第1章内浮顶储罐引言
1.1国内外汽油储罐的发展概况
长期以来，我国库存轻质油品，广泛采用固定顶油罐和浮顶油罐。由于固定顶油罐在存贮和收发油品时存在“小呼吸”和“大呼吸”，油品蒸发损耗较大，而且会因为油气逸散到空气中造成环境污染，危害人们身体健康。因此油品及化学品的蒸发损耗一直是石油、化学工业关心的问题。人们最初关心的是经济损失和安全，近年来还关心生态、环境保护方面的问题。为了较经济有效地解决这个问题，世界上发达国家如美国、法国、前苏联早在五、六十年代相继开始研制浮顶油罐。我国直到70年代末期才开始研制。由于浮顶罐能降低损耗，减少环境污染，主要用于储存原油、汽油、柴油、煤油等介质。随着内浮顶技术的发展，汽油和航空原油大多数采用内浮顶罐，新建的外浮顶罐几乎都用于储存原油。
1）、内浮顶储罐不是固定顶罐和浮顶罐的简单迭加，由于结构上的特殊性，与固定顶储罐相比有以下特点：
①、储液的挥发损失少。由于内浮盘直接与液面接触，液相无挥发空间，从而减少发损失85%～90%。
②、由于液面没有气相空间，所以减轻了罐体（罐壁与罐顶）的腐蚀，延长了储罐的寿命。
③、由于液面覆盖内浮盘，使储液与空气隔离，故大大地减少了空气的污染，减少了着火爆炸的危险，易于保证储液的质量。特别适用于储存高级汽油和喷气燃料，也适合储存有害的石油化工产品。
④、在结构上可取消呼吸阀及罐顶冷却喷淋设施。
⑤、易于老罐改造成内浮顶罐，并取消呼吸阀、阻火器等附件，投资少，经济效益明显。
2）、内浮顶罐与外浮顶罐相比有如下特点：
①、内浮顶罐又称“全天候”储罐，由于有顶盖密封能有效地防止风、沙、雨、雪灰尘污染储液，在各种气候条件下均能正常操作，不管寒冷多雪、风沙频繁或是炎热多雨地区储存高级油品或喷气燃料等严禁污染的储液特别适宜。
关键词:内浮顶储罐;固定顶储罐;通气孔;扩散管;量油孔;导向管;大型储罐
Abstract
Basedonthe engineering design,work of 20，000 m3 large roof c0ne bottc,m avfiationkerosene tank，make the design analysis of over 32 m diameter roof withribComparison was made for inter floating roof tank with fixing roof tank , shell design technical requirements for shell of inter floating rooftank were described from aspects of lay2out of shell , function , fabrication and inspection etc. , the relevant matters and the reformation procedures werediscussed for reforming from fixing roof tank to inter floating roof tank.
1.2.1内浮顶储罐的结构形式
长期以来,贮存油品及化学品的固定顶储罐的蒸发损耗问题倍受关注。以汽油贮存为例,固定顶储罐的蒸发损失高达9 % ,而采用浮顶储罐则可减少蒸汽损耗98. 4 %以上,且保护了环境。浮顶储罐有外浮顶和内浮顶2种结构形式。外浮顶储罐,即敞顶罐,无固定顶,贮液质量易受外界的影响,在严寒地区还会因积雪太厚及密封圈冻结而难以使用。因此,外浮顶储罐已逐渐被内浮顶储罐所取代。内浮顶储罐是安装有内浮盘的固定顶储罐。由于内浮顶储罐兼有外浮顶储罐和固定顶储罐的主要优点,因此被誉为“全天候储罐”。内浮顶储罐内安装的内浮盘及其密封装置、导向装置、防旋转装置、静电导出装置以及自动通气阀等部件均由内浮盘制造商设计、制造及安装。
1.2.2 内浮顶罐的构成及特点
内浮顶储罐主要由罐体、内浮盘、密封装置、导向和防转装置、静电导出设施、通气孔、高液位报警器等组成。为避免浮顶漏损沉没，多采用带有环形隔舱的内浮顶，或采用双盘式内浮顶以增加浮盘的浮力及安全性（后者还起隔热作用）。
钢制的内浮盘的浮顶储罐在美国石油学会（API）称为“带盖的浮顶罐”，而称铝制（或非金属）浮盘为“内浮顶罐”，而这两种形式的的储罐在国内均称为内浮顶储罐。这种罐的顶部为拱顶与浮顶的结合，外部为拱顶，内部为浮顶。内部的浮顶可减少油品的蒸发损耗，而外部的拱顶又可避免雨水、尘土等异物从环形空间进入罐内。由于具有浮顶罐和拱顶罐的优点，这种罐主要用于储存航空原油、汽油等要求高的油品。
内浮顶油罐罐体外形结构与拱顶油罐大体相同。与浮顶油罐相比，它多了一个固定顶，这对改善油品的储存条件，特别是防止雨水杂质进入油罐和减缓密封圈的老化有利。同时内浮顶也能有效的减少油品的损耗，所以内浮顶油罐同时兼有固定顶油罐和浮顶油罐的特点。从耗钢量比较，虽然内浮顶油罐比浮顶油罐增加了一个拱顶，但也省去了罐壁和罐顶周围的抗风圈、加强环、滑动扶梯和折水管等，因此总耗钢量仍略少于浮顶油罐。内浮顶罐的详细特点如下：
毕业设计说明书
设计（论文）题目：20000立方米内浮顶原油储罐设计
摘 要பைடு நூலகம்
工程设什为实例，总结大型内浮顶原油储罐的设计．对大于32 m直径带肋拱顶进行了设计分析对内浮顶储罐与固定顶储罐进行了比较,从罐体的配置、作用、制造和检验等方面阐述了内浮顶储罐的罐体设计技术要求;并就内浮顶储罐的发展、储罐的用途特点、储罐的主要组成部分、油罐主体材质、罐壁厚度计算、罐底结构形式、内浮顶结构形式、油罐附件、储罐的安全使用等进行了详细分析，论述了内浮顶储罐的相关事项及步骤。
Key words:inter floating roof tank ; fixing roof tank ; venting hole ; spreading tube ; hole for oil measure ; guide tube；large tank，roof design
第1章内浮顶储罐引言
1.1国内外汽油储罐的发展概况
长期以来，我国库存轻质油品，广泛采用固定顶油罐和浮顶油罐。由于固定顶油罐在存贮和收发油品时存在“小呼吸”和“大呼吸”，油品蒸发损耗较大，而且会因为油气逸散到空气中造成环境污染，危害人们身体健康。因此油品及化学品的蒸发损耗一直是石油、化学工业关心的问题。人们最初关心的是经济损失和安全，近年来还关心生态、环境保护方面的问题。为了较经济有效地解决这个问题，世界上发达国家如美国、法国、前苏联早在五、六十年代相继开始研制浮顶油罐。我国直到70年代末期才开始研制。由于浮顶罐能降低损耗，减少环境污染，主要用于储存原油、汽油、柴油、煤油等介质。随着内浮顶技术的发展，汽油和航空原油大多数采用内浮顶罐，新建的外浮顶罐几乎都用于储存原油。
1）、内浮顶储罐不是固定顶罐和浮顶罐的简单迭加，由于结构上的特殊性，与固定顶储罐相比有以下特点：
①、储液的挥发损失少。由于内浮盘直接与液面接触，液相无挥发空间，从而减少发损失85%～90%。
②、由于液面没有气相空间，所以减轻了罐体（罐壁与罐顶）的腐蚀，延长了储罐的寿命。
③、由于液面覆盖内浮盘，使储液与空气隔离，故大大地减少了空气的污染，减少了着火爆炸的危险，易于保证储液的质量。特别适用于储存高级汽油和喷气燃料，也适合储存有害的石油化工产品。
④、在结构上可取消呼吸阀及罐顶冷却喷淋设施。
⑤、易于老罐改造成内浮顶罐，并取消呼吸阀、阻火器等附件，投资少，经济效益明显。
2）、内浮顶罐与外浮顶罐相比有如下特点：
①、内浮顶罐又称“全天候”储罐，由于有顶盖密封能有效地防止风、沙、雨、雪灰尘污染储液，在各种气候条件下均能正常操作，不管寒冷多雪、风沙频繁或是炎热多雨地区储存高级油品或喷气燃料等严禁污染的储液特别适宜。
关键词:内浮顶储罐;固定顶储罐;通气孔;扩散管;量油孔;导向管;大型储罐
Abstract
Basedonthe engineering design,work of 20，000 m3 large roof c0ne bottc,m avfiationkerosene tank，make the design analysis of over 32 m diameter roof withribComparison was made for inter floating roof tank with fixing roof tank , shell design technical requirements for shell of inter floating rooftank were described from aspects of lay2out of shell , function , fabrication and inspection etc. , the relevant matters and the reformation procedures werediscussed for reforming from fixing roof tank to inter floating roof tank.
