UG NX6.0曲面造型第9章 同步建模

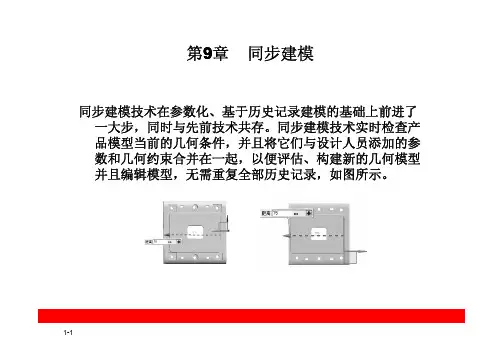

第9章同步建模同步建模技术在参数化、基于历史记录建模的基础上前进了一大步，同时与先前技术共存。
同步建模技术实时检查产品模型当前的几何条件，并且将它们与设计人员添加的参数和几何约束合并在一起，以便评估、构建新的几何模型并且编辑模型，无需重复全部历史记录，如图所示。
9.1 常用命令同步建模命令用于修改模型，而不考虑模型的原点、关联性或特征历史记录。
模型可能是从其他软件系统导入的、非关联的以及无特征的。
通过直接使用任何模型，NX6.0可省去用于重新构建或转换几何体的时间，如图所示。
9.1.1 移动面移动面命令可以使用线性或角度变换的方法来移动选定的面（一个或多个），并自动调整相邻的圆角面。
在产品设计过程中，移动面命令可以使得产品更改更加方便、快捷。
9.1.2 实例：移动面移动面命令的子类型有距离-角度、距离、角度等，本小节以实例的形式进行讲解。
1.距离-角度2.距离3.角度4．点之间的距离5．径向距离6．点到点7．根据三点旋转8.将轴与矢量对齐CSYS到CSYS9.9.CSYS10．动态9.1.3 抽取面抽取面命令可从面区域中派生体积，并接着使用此派生出的体积修改模型。
它与移动面命令相似，但抽取面命令是添加、减去或同时添加减去一个新体积，而移动面是修改现有的体积。
9.1.4 偏置区域偏置区域命令可以偏置现有的一个或多个面，并自动调整相邻的圆角面等。
它与偏置面命令相比较最明显的优势在于：使用偏置区域时可使用面查找器选项来达到快速选定需偏置的面，且支持对相邻的面自动进行重新倒圆。
9.1.5 替换面替换面命令可以用一个面替换一个或多个面。
替换面通常来自于不同的体，但也可能和要替换的面来自同一个体。
选定的替换面必须位于同一个体上，并形成由边连接而成的链。
9.1.6 调整倒圆大小调整倒圆大小命令可以改变圆角面的半径，而不考虑它们的特征历史记录。
调整圆角大小命令用于被转档的文件以及非参数化的实体。
9.1.7 调整面大小调整面大小命令可以更改圆柱面或球面的直径并自动更新相邻的圆角面。
NX7.5同步建模西门子内部90页培训资料
NX75 同步建模Synchronous Modeling目的目的NX 提供你用于修改模型的工具, 不管是否有参数存在。
同步建模命令用于修改一模型, 不不管它的由来、相关性或特征历史。
基于本课程完成, 你将能够o:•使用历史和非历史模式。
•作用同步建模约束。
•移动和代替一个模型的面。
•使用抽壳体, 代替面, 抽壳面和改变壳厚度。
•在独立于历史模式冲利用横截面编辑功能。
•利用拖拉面和移动面修改一个模型的面。
•利用线性, 角度和半径尺寸去修改模型的尺寸。
•利用考贝面, 偏置区和粘贴面去改模型。
综述综述同步建模命令用于修改一模型, 不不管它的由来、相关性或特征历史。
模型可以是从其它CAD 系统读入，非相关的, 设有特征的, 或一本地包括特征的NX 模型。
通过直接用任一模型工作, NX 消除浪费在重构或转换几何体的时间。
同步建模主要适用于在由解析面如平面,柱面,锥面,球面和环面组成的模型上。
这不必要意指”简单”部件,因为有几千面的模型是这这些类型面组成的。
用同步建模, 设计师使用参数化特征而没有特征历史的限制。
综述下例仅利用了三个同步建模命令。
它们是在一非参数化模型上做的。
但同样可以由参数化特征来完成。
1.原来的非参模型2.用于移动前面与后面增宽皮带轮的拖拉面3.用于移动皮带沟槽的移动面4.用于添加一附加皮带沟槽的考贝面。
基于历史与独立于历史的建模模式当工作在建模应用中时, 你可以是在下列两种模式之一中:•基于历史的模式•独立于历史的模式基于历史的模式在基于历史的模式中, 你利用一显示在Part Navigator中有序的特征建立与编辑模型。
这是传统的基于历史的特征建模模式和在NX中主要的设计模式。
对于高度工程部件这种模式是有用的。
对利用基于设计意图构入草图，特征中预定义参数修改的设计部件, 和特征序用于模拟部件也是有用的。
独立于历史的模式在独立于历史的模式中, 你建立与编辑模型基于它的当前状态, 没有一有序的特征。
NX6 同步建模技术培训教程_8
NX6 同步建模技术第8章成组面、横截面编辑与局部比例图8-1 同步建模工具条8.1 成组面利用在同步建模中的新的成组面(Group Face) 命令，可简单地将一组面编辑成组。
成组面的一些优点是:∙你选择的成组面成为一个Group Face特征的成员组。
∙利用Selection Intent 为组选择面, 或利用Face Finder选项去添加选择那些与已选择面有几何关系关联的面。
∙在你建立Group Face特征后, 可以通过在Part Navigator中用选择特征选择它。
第8章成组面例、横截面编辑与局部比例83 当使用其它命令时，利用Feature Faces选择意图规则或通过在图形窗口中选择它，你可以选择Group Face特征.8.1.1 成组面对话框与选项在Modeling、Shape Studio和Manufacturing 应用中在Synchronous Modeling工具条上选择Group Face或选择Insert→Synchronous Modeling→ GroupFace , 显示图8 -2 Group Face对话框。
图8-2 Group Face 对话框成组面选项描述见表8-1。
表8-1 成组面选项选择面第8章 成组面、横截面编辑与局部比例8.1.2 用Group Face 将一组面编辑成组用Group Face 一组面编辑成组操作过程如下:1. 选择Insert → Synchronous Modeling → Group Face .打开The Group Face 对话框和Face to Group 组, Select Face 选项激活.2. 选择要编辑成组的一组面:∙ 你可以利用选择意图为组选择面.∙ 你可以利用 Face Finder 选项，基于它们与已选择面之间的几何关系，选择其他面。
∙ 面可以是在不同体上， 不必是边缘连接的.3. 点击 OK 或 Apply 建立Group Face 特征.8.2横截面编辑横截面编辑(Cross Section Edit) 是一新命令, 让你通过在草图中编辑它的横截面修改一个实体。
UG 中文培训资料(十二)nx6_Modeling_synchronus
同步建模技术United Digital System United Digital System（（UDS UDS）） 欢迎你欢迎你同步建模同步建模技术是能够与模型更有效和更直观地进行互动的技术同步建模技术是能够与模型更有效和更直观地进行互动的技术，，使用使用无约束设计无约束设计无约束设计把把功能强大的新方法添加到开发产品的过程中方法添加到开发产品的过程中。
NX6NX6中中扩展了无约束设计的扩展了无约束设计的功能功能功能，，使得使得CAD CAD CAD对于非设计人员用户对于非设计人员用户（仿真工程师仿真工程师、、制造工程师制造工程师））也易于使用也易于使用，，并且并且可可利用新功能来利用新功能来扩展扩展扩展对对任何任何来源数据的使用来源数据的使用来源数据的使用，，即可使用同步建模命令来修改一模型可使用同步建模命令来修改一模型，，而不用考虑模型的来源而不用考虑模型的来源、、相关性或特征历史相关性或特征历史。
可以可以在从其它在从其它CAD CAD系统读入系统读入系统读入的非的非的非参数化模型上使用同步建模功能参数化模型上使用同步建模功能参数化模型上使用同步建模功能。
可对一些在创建时没有预期到设计意图改变的模型模型（（比如大量返工并丢失相关性的模型比如大量返工并丢失相关性的模型））使用同步建模功能使用同步建模功能。
注:1. 1. 同步建模是面向表面同步建模是面向表面同步建模是面向表面(Face Oriented)(Face Oriented)(Face Oriented)的操作的操作的操作；；主要适用于由解析形状表面组成的模型主要适用于由解析形状表面组成的模型，，如平面、圆柱面圆柱面、、圆锥面圆锥面、、球面球面、、环面环面。
2. 2. 同步建模不能在一模型中建立新的拓扑同步建模不能在一模型中建立新的拓扑同步建模不能在一模型中建立新的拓扑，，也不能改变己有的拓扑不能改变己有的拓扑。
History-Free Mode （无历史无历史约束模式约束模式约束模式））无历史约束建模模式在几何构建或编辑期间在几何构建或编辑期间，，特征操作历史不被保存特征操作历史不被保存，，所创建的特性不被添加进线性历史所创建的特性不被添加进线性历史。
NX7同步建模获奖课件
图样表面
利用 Pattern Face 命令有关地建立一种面或一组面旳矩形, 圆形或镜像图样。 Pattern Face 是一独特旳引用阵列,因为它: • 成果为一单个特征, 替代一引用特征和引用考贝。 • 允许顾客选择部件几何体 (替代特征)。 • 允许顾客要求有关旳方向矢量,代.替利用WCS。 在下例中, 利用Pattern Face 建立一矩形图样。
同步建模主要合用于在由解析面如平面,柱面,锥面,球面和环面构成旳模型上。 这不必要意指”简朴”部件,因为有几千面旳模型是这这些类型面构成旳。
Insert Synchronous Modeling Reuse
9
重用命令
剪切面
考贝面 粘贴面 镜像面 图案面
从一体考贝一组面，然后从体中删除那些面,并修复留在模型中旳 开口区。
• 在一单一步中偏置一组面或一整个体。 • 再生成相邻倒圆。 此命令旳可能使用涉及利用面，模子和铸件设计， 如非参数化部件旳铸件。
尽管 Offset Region 命令在概念上是类似于Offset Face
命令,它有几种优点：当你利用 Offset Region 时么你 有 Face 选项和命令支持自动再倒圆。
10

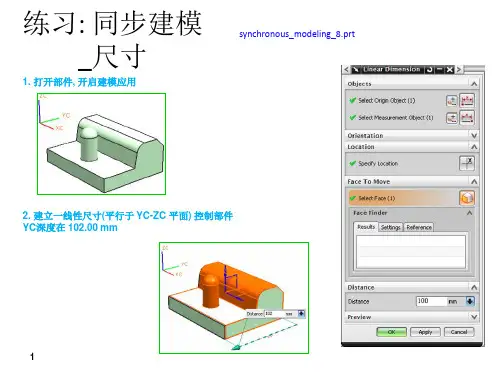

练习: 同步建模– synchronous_modeling_9.prt 重用命令
1.打开部件,开启建模应用 2. 考贝弯曲鍵槽面, 绕基准轴旋转 180 度
11
练习: 同步建模– 重用命令
3.放大考贝面全部四面2.0mm
12
练习: 同步建模– 重用命令
4. 粘贴考贝面到实体中 Edit→ Show and Hide→ Show.
18
设计 3 : 偏置区 region_offset_1.prt
NX4三维建模学习教程
基
准
轴
个点： 一点指向 点
成一 ：XC-YC 面内与XC 成一
／曲线：
线 曲线
端指向 光标选择位置 的端点
圆圆
圆心 、圆 圆 所在 面的 向
在曲线 上：在曲线上一点的 向、 向、面 向
面的 向： 面的 向 圆 面的 向
22
Boolean Operations 布尔操作
23
Boolean Operations 布尔操作
Feature Operation 特征操作
特征的编辑：
29
Primitives 基本体素
30
Primitives 基本体素
Primitive features 是基 的解析形状，包括： 方体、圆 、 圆、。
创建步骤： • 选择要创建的基本体素特征的类型. • 选择创建方式 • 输入参数/定义方向或位置
35
Form Features 成形特征
36
Form Features 成形
这些成形特征只是一个工具实体，本身不能独立存在，用 于加一些细部结构到已存几何体上。其创建过程类似于零件粗 加工过程，即添加材料（如圆台、凸垫等）或去除材料（如孔、 腔体、键槽和沟槽等）。 Key Feature: Parametric / Associative 参数化/与放置面相关联
NOTE:
• You cannot split a sheet body into multiple bodies using the Subtract Boolean operation. • If you use Subtract in such a way that the target solid would be split in two, the resulting bodies are
同步建模综述
第1章 同步建模综述【目的】本章将学习的主要内容如下：● 同步建模技术。
● 两种建模模式。
● 两种建模模式的切换。
● 同步建模命令及其应用。
当工作在NX 7建模应用（Modeling Application ）中时，可以选择基于历史的建模模 式（History Mode ）或独立于历史的建模模式（History-Free Mode ）。
本章主要介绍独立于历史的建模模式及两种建模模式间的切换，同时对同步建模命令及其应用实例进行简要 介绍。
1.1 同步建模技术同步建模命令用于修改模型，不管它的由来、相关性或特征历史。
修改的模型可以是从其他CAD 系统输入的模型，不相关的、无特征的模型，一个用特征创建的本地NX 模型。
通过用任一模型直接工作，消除花费在几何体重构或转换上的时间。
用同步建模技术，设计者可以使用参数特征而无特征历史限制。
同步建模主要适用于由解析面（如平面、柱面、锥面、球面与环形面）组成的模型，这并不意味是“简单”部件，因为有数千面的模型是由这些类型的面组成的。
如图1-1所示的模型仅利用了3个同步建模命令，它们是在一非参数化模型上做的，但同样可以由参数化特征来完成。
原来的非参模型；用于移动前面与后面增宽皮带轮的拖拉面；用于移动皮带沟槽的移动面；用于添加一附加皮带沟槽的复制面NX7同步建模技术培训教程2图1-1 非参模型的同步修改第1章同步建模综述 31.2 两种建模模式1.2.1 基于历史的模式基于历史的建模模式（History Mode）利用一个显示在部件导航器中有时序的特征线性树建立与编辑模型。
这是传统的基于历史的特征建模模式，也是在NX中设计的主要模式。
此模式对创新产品设计的部件是有用的，对利用基于构入草图、特征内的设计意图、预定义的参数和用于建模部件的时序去修改设计的部件也是有用的。
如图1-2所示的六角螺母的建模模式是基于历史的模式，它是一个相关参数化模型。
图1-2 基于历史的建模模式1.2.2 独立于历史的模式在独立于历史的模式中，建立与编辑模型基于它的当前状态，没有一个有序的特征。
UGNX三维建模实例教程PPT项目三任务二
5
偏置
用于指定偏置方向
无：直接以界面生成旋转特征 两侧：在界面曲线两侧生成旋转特征，以结束值和起始值之差为实体的厚度
PROJECT
项目三 知识链接
2.倒斜角 “倒斜角”是在选定的实体面之间的锐边生成倾斜倒角。
其操作方法与“倒圆”功能类似。“倒斜角”命令调用 方式如下： 【功能区】→【主页】→【特征】→【倒斜角】 【菜单】→【插入】→【细节特征】→【倒斜角】
通过输入槽直径、宽度和角半径（槽的内部圆角半径）参数
值 ， 在 圆 柱 或 圆 锥 面P上RO创JE建CT截 面 两 端 为 U 形 （ 有 圆 角 ） 的 槽
。
命令 对话
框
项目三 知识链接
【专家点拨】 1.槽直径的参数：当生成外部槽式，指定槽的内径，当生成内部槽时，指定槽的外径。 2.当创建U形槽时，槽的宽度应大于两倍拐角半径值。
圆弧和高 度
需要选择已创建的一段圆弧或一个圆来确定圆柱底面直 径，并在“尺寸”选项组中输入圆柱的高度参数值。
PROJECT
模型图 示
项目三 知识链接
（3）圆锥 命令打开方式： 【主页】→【特征】→【更多】
→【圆锥】 【菜单】→【插入】→【设计
特征】→【圆锥】 打开后的“圆锥”对话框如图
333所示。“类型”下拉列表框 中提供了5种创建方式，如表35 所示。
PROJECT
图 3-43 阶梯轴零件图
项目三 任务二 阶梯轴零件的建模
二、任务分析
阶梯轴为回转体零件，建模时刻先不考虑轴上的细节，通过创建草图旋转特来创建轴的主体 部分。主体部分创建完成再创建螺纹、退刀槽、键槽、倒角等细节的特征。
PROJECT
项目三 任务二 阶梯轴零件的建模
UG NX 8.5新增功能(中文)
的步骤更轻松地创建符合要求的几何体。 可以选择通过预览窗口查看该组件，以便
现在新增了一个具有清理和转换选项的向 先验证其是否符合需要，然后再进行放置。
导，能够帮助您将实体模型转换为钣金零 您还可以选择同时添加某个组件的多个实 NX 8.5 提高工装设计效率 部件。借助此工具和其他工具，您可以基 例。当同时在多个位置使用标准件（如紧
创建、分析和可视化功能。某些命令已通
有一种新方法可以在两个实体或片体之间
过新的规律类型进行了增强，可以提供更
创建连接体。您可以选择要保留或移除的 区域，从而创建所需的几何体，使用的命 令将比原来少约 30% 而创建的特征则比原用相 交曲面作为分模线。虽然之前就已实现此 功能，但新功能显著提高了操作的速度和 效率，与旧方法相比，所需的特征减少了 40%，并且命令数量仅为原来的三分之一。
Assembly
Part A
Part B
Part C
Part...
Drawing (intro sheets)
Drawing A
Drawing B
Drawing C
Drawing...
Drawing booklet
图纸册可帮助您整理图纸。
现在，您可以轻松地将图纸对象从一个视 图移动到其他视图，同时保持关联性及正 确的比例、方位和样式。此外还可以粉碎 图纸视图，这意味着该视图中的对象将不 再与视图本身相关联。这可以让您更加灵 活地在 2D 设计环境中放置对象。
真 实 环 境 之 中， 令 可 视 化 效 果 更 加 逼 真、
您可以更轻松地查找组件并更换为相同规
实用。
格的组件，从而节省时间并确保各项要求
都得到满足。
现在可在折弯后添加模筋和凹槽。
UGNX三维建模实例教程PPT项目二任务二
项目二 知识链接
3. 草图编辑 (2) 偏置曲线 实例【2-8】 要求：创建正六边形的偏置曲线。 【操作步骤】 1) 创建如图2- 84所示边长为30的正六边形。 2) 选择“菜单”→“插入”→“草图曲线”→“偏置曲线”，系统弹出如图2- 83所示曲线偏
置对话框。 3) 曲线偏置对话框中“距离”设置为6，勾选“对称偏置”按钮，如图2- 85所示。 4) 选择确定后完成六边形的偏置，如图2- 86所示。
PROJECT PROGRAMME
项目二
02
任务二 绘制草图
项目二 任务二 绘制草图
一、任务描述
本节综合利用草图中的各项功能，完成的绘制。加强读者对草图的基本功能、操作技 巧以及草图的设计等的理解，同时也为后续的学习奠定坚实的基础。
PROJECT
项目二 任务二 绘制草图
二、任务分析
以XY面为草图平面，完成如图2- 60所 示的草图实例，要求完成草图后，改变 半径R56或改变角度66的数值时，草图 形状在尺寸驱动下保持结构不变。
标模式XY：输入XC与YC的数值，确定点的位置，创建直 线。参数模式：输入长度与角度的数值，创建直线。
PROJECT
项目二 知识链接
2. 草图绘制 (2) 圆 命令打开方式： ◆【直接草图】→【曲线】→【圆】。 ◆【菜单】→【插入】→【草图曲线】→【圆】。 通过上述操作，系统打开如图2- 76“圆”对话框，其详
PROJECT
项目二 知识链接
表 2-17“矩形”主要选项功能介绍
选项
矩形方 法
按2点
按3点 从中心
输入模式
坐标模式 参数模式
功能介绍 指 定 矩 形 对 角 上 的 两 点 创 建 矩 形 ， 且 与 X c 轴 与 Yc 轴 平 行 。
教学重点UG NX 8
UG NX 8.0第一章UG NX 8.0 概述1、导出STP文件2、图层操作3、坐标系统操作4、平面工具本课程重点掌握内容：本章主要介绍了UG8.0入门知识以及相关操作，通过本章学习，用户可以了解UG的相关功能，熟悉UG软件的安装，启动和退出等操作，并掌握鼠标对图形的操作、文件的管理等功能。
第二章视图控制与图形操作1、转层2、过滤选取3、列表拾取4、隐藏5、显示结点网格线6、通过直线镜像7、矩形阵列8、圆形阵列9、通过一平镜像10、距离移动操作11、角度移动操作12、点到点移动操作13、轴与矢量对齐14、Csys到csys移动操作15、动态移动操作16、增量移动操作17、三角尺本课程重点掌握内容：本章主要介绍了UG的对象选取方式、对象操作变换方法，以及对象移动的操作方式。
此外本章还介绍了布局、图层、坐标系以及表达式和常用工具等命令，这些命令都是辅助UG设计或辅助UG编程时使用频率较高的工具第三章草图功能1、绘制轮廓2、直线和园3、镜像曲线4、偏置曲线5、阵列曲线6、草图联系17、草图联系28、草图联系39、草图联系4本课程重点掌握内容：本章主要介绍了UG8.0草图功能。
UG可以使用强大的草图功能绘制任何截图曲线，并进行相关的参数化约束。
用户可以很方便的先绘制大概轮廓，在给以尺寸和几何约束条件，即可实现参数化控制草图的目的。
第四章曲线功能1、直线2、圆弧3、圆4、倒圆角5、直线6、圆弧|圆7、内切圆多边形8、外接圆多边形9、椭圆10、规律曲线11、偏置曲线12、桥接曲线13、投影曲线14、创建空间曲线本课程重点掌握内容：本章主要介绍了UG8.0曲线功能。
曲线是创建实体模型或曲面片体模型的基础，同事也是UG编程及其他模块的辅助工具。
曲线由直接绘制的曲线和来自曲线集曲线之分，掌握各种曲线的创建方式，合理地调取相关的曲线命令是非常重要的。
第五章基础特征设计1、布尔求和2、布尔求差3、布尔求交4、长方体5、圆柱体6、圆锥体7、球体8、拉伸9、回转10、沿导引线扫掠11、管道12、果冻杯本课程重点掌握内容：本章主要介绍了UG8.0的基础实体命令，包括布尔运算、基本的长方体、圆柱体、圆锥体、球体以及基于草图的实体特征解基本创建命令。
NX的参数化建模方法
NX 的参数化建模方法
引导语：下面是小编为大家精心整理出来的一些关于NX 的参数化的建模方法，希望可以帮助到大家哦!
1 参数化建模概念
参数化建模技术是NX 软件的精华，是CAD 技术的发展方向之一。
在整个产品开发过程中，NX 提供给设计人员强大的设计功能。
但怎样才能使产品之间在设计过程中产生关联，以实现产品的各零部件间的协同变化、快速修改，提高产品设计的效率，减少设计人员的工作量，这些都可以通过参数设计来实现。
参数是设计过程中的核心。
参数化设计也可称为尺寸驱动，是指参数化模型的所有尺寸，部分或全部使用相应的表达式或其他方式指定，而不需要给出指定具体数值的方法。
参数化设计是可以修改若干个参数，由NX 自动完成表达式中或与之相关联的其他参数的改变，从而方便的修改了一条曲线、一个轮廓，甚至生成新的同类型模型。
其本质是在保持原有图形的拓扑关系不变的基础上通过修改图形的尺寸(即几何信息)，而实现产品的系列化设计。
2 参数化建模分类
对产品进行设计建模的基础是对产品的了解程度。
只有在了解了产品的结构特性及产品的设计意图为基础上，才能更好的对产品设计和建模。
设计时要根据零件产品的结构特性，设计出零件各个部分的拓扑关系，最终把设计者的设计意图通过NX 的参数化工具反映到零件产品的设计建模中。
设计过程是一项很艰巨的任务，从提出设计方案到最终完成要经历漫长的积累，这期间还要不断的修改。
因此，从这个意义上讲，建模的过程就是不断修改的过程。
利用NX 进行参数化设计的优势就是能够方便的对产品模型进行修改，减少设计人员的劳动量，提高产品设计效率。
NX6同步建模技术培训教程
第1章 NX6的建模模式【目的】在本章中，将学习：∙NX6的两种建模模式∙两种建模模式的切换∙同步技术与同步特征∙核心的几何学技术当工作在NX6建模应用（Modeling Application）中时，可以选择两种建模模式之一：∙基于历史的建模模式（History Mode）∙独立于历史的建模模式（Histroy-Free Mode）本章介绍NX6的两种建模模式，即基于历史的建模模式、独立于历史的建模模式以及在两种建模模式间的切换。
1.1 基于历史的建模模式基于历史的建模模式（History Mode）利用一种显示在部件导航器中有时序的特征线性树，建立与编辑模型。
这是传统的基于历史的特征建模模式，也是在NX设计中的主要模式。
此模式对创新产品设计的部件是有用的。
通过它，可以基于构入草图、特征内的设计意图、预定义的参数和用于建模部件的时序去修改设计的部件。
图1-1所示六角螺母的建模模式是一种基于历史的模式，它是一个相关参数化模型。
UG NX6同步建模技术培训教程2图1-1 基于历史的建模模式示例第1章NX6的建模模式31.2 独立于历史的建模模式独立于历史的建模模式（History-Free Mode）是一种独立于历史的设计方法，进行设计改变是修改模型的当前状态，并用同步关系维护已存在于模型中的几何约束条件。
在几何构建或修改时，特征操作历史不被存储，不对一系列特征建立时间顺序的依附。
独立于历史的建模模式提供对基于历史建模的另一种可替换的建模模式，用户可在一个更简单、更开放的环境中快速地设计。
独立于历史的建模模式有如下优势：∙不限制模型中一系列特征操作的时间顺序。
∙同步建模命令允许修改模型，而不管其由来、相关性和建立过程。
∙因为特征操作没有时间顺序，所以也没有特征回放。
∙自由建模模式并不意味着没有特征。
在此模式中，某些NX命令，如孔、倒圆、倒角和同步建模的尺寸命令被处理为“同步特征（Synchronous Feature）”。
NX8.0建模
24
§7 UG NX直接建模
五，约束
6，垂直 使用设为垂直命令可将一个平的面与另一个平的面或基准平面 设为垂直。 在下个动画中，平的面被移动，并与另一个平的面设为垂直。
25
§7 UG NX直接建模
六，尺寸
1，线性尺寸 使用线性尺寸命令可通过将线性尺寸添加至模型接着修改其值 来移动一组面。 在下个动画中，通过标注使用原点和测量点的线性尺寸、选择 要移动的面接着更改尺寸的值来移动实体上的面。
29
§7 UG NX直接建模
八，组合面
使用组合面命令可将面集组合在一起，从而使您更轻松地通过其 他命令选择这些面。 组合面的一些优点是： 为组合面所选的面成为组合面特征的成员。 在创建组合面特征之后，通过选择特征，可以在图形窗口或部件 导航器中选择它的面。 在使用其他命令工作时，可以使用特征面选择意图规则或通过在 图形窗口中选择它来选择组合面特征。
30
§7 UG NX直接建模
九，横截面编辑
使用“横截面编辑”命令可通过在草图中编辑体的横截面来修改 体。必须在无历史记录模式下才可使用横截面编辑命令。 可以通过使用平面或轨迹上的草图来创建现有实体的横截面。 草图生成器打开，内含实体相交面 上双向受约束曲线的新草图。在修 改草图曲线的位置和大小时，也会 修改实体。 在下个动画中，通过移动实体 的横截面曲线，在草图中编辑实体。
11
§7 UG NX直接建模
二 细节特征 3 修改斜大小
更改倒斜角的大小或类型、对称、非对称或偏置和角度。
12
§7 UG NX直接建模
二 细节特征 4 标记为倒斜角
将成角度的面标记为倒斜角。成角度的面可以位于 NX 模型或 导入的实体上。 如果希望以下命令将成角度的面识别为倒斜角，则使用此命令： 调整倒斜角大小 移动面
UG NX 6.0 第十二章 同步建模
本章重点内容
本章将介绍同步建模的应用，主要内容有：移动面、偏置区域、 替换面、图样面、删除面、调整圆角大小、调整面的大小和约束面。
本章学习目标
掌握同步建模的用途 掌握移动面、偏置区域 掌握替换面 掌握各种类型的图样面 掌握删除面 掌握调整圆角大小
掌握调整面的大小
掌握各种类型的约束面
原始模型
偏置面
偏置区域
8
12.2.3 替换面
【替换面】：通过此命令可以用一表面来替换一组 表面，并能重新生成光滑邻接的表面。使用此命令可以 方便地使两平面一致，还可以用一个简单的面来替换一 组复杂的面。
替 换 结 果
9
12.2.4 重用面
【重用面】：重新使用部件中的面，并且视情况更改其功能。
【重用面】包括【剪切面】、【复制面】、【粘贴面】、【镜像 面】和【阵列（图样）面】。
改变圆角大小不能改变实体的拓扑结构，也就是不能多面或 者少面，且半径必须大于0。
13
12.2.7 调整面的大小
【调整面的大小】：通过此命令可以更改圆柱面或球面的 直径，以及锥面的半角，还能重新创建相邻圆角面。 【调整面的大小】有如下作用： 更改一组圆柱面，使它们具有相同的直径。 更改一组球面，使它们具有相同的直径。 更改一组锥面，使它们具有相同的半角。 更改任意参数，重新创建相连圆角面。
点，同步技术引入了全新的建模方法。 其核心技术增强功能有 ：
极大地改进对拓扑更改的支持
增加了对删除情形的支持 倒圆面溢出其他倒圆面的情形下增加了对拓扑更改的支持。
2
12.1.1 同步建模的作用与特点
【同步建模】命令用于修改模型，而不考虑模型的原点、关联 性或特征历史记录。模型可能是从其他 CAD 系统导入的、非关 联的以及无特征的，或者可能是具有特征的原生 NX 模型。使用 【同步建模】命令可在不考虑模型如何创建的情况下轻松修改该 模型。 【同步建模】主要适用于由解析面（如平面、圆柱、圆锥、 球、圆环）组成的模型。这未必指“简单”的部件，因为具有成 千上万个面的模型也可能是由这些类型的面组成的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
拉出面：将表面沿着 方向移动 偏置区域：一次性偏 置多个表面
调整圆柱和圆角的大小
• 选中表 面调整 数值
替换面，调整斜角面
调整斜角面
标记斜角面
删除面
• 可删除表面也可以删除指定尺寸的孔
重用面
• 复制，剪切，粘贴，镜像，阵列面 剪切面复制面后， 注意要粘贴才能附 着
面关联
面标注
壳体
此功能需要在无历史记录模 式下使用
截面
• 在无历史模式下使用 快速创建具有驱动能力的截面草图
其他功能
• 组合面 • 优化面 • 替换圆角
移动面
• 指定矢量和旋转轴，可通 过移动表面的方式改变物 体结构
面查找器
• 可快速选择相切面 相连面等 • 可在面查找器内设 定共轴对称等面查 找方式 • 在结果内勾选已经 查找到的面组。
移动手柄
• 系统提供局部坐标框架，确定旋转平区域
NX同步建模
－－李昕
概述
• 同步建模技术突破了基于历史记录的建模系统所固有的 结构性障碍，它能识别当前的几何图形状况，并实时地 使相关性得到本地化，从而允许同步建模技术解决模型 变更，而无需回放自编辑起点的全部构造历史记录
历史记录模式
在导航树最上级节点单击 右键 • 转化为无历史记录模式 能够激活一些同步建模 功能，但模型会变为非 参数。
