窗式空调的控制电路
空调电器部件及9大线路图，这里最全啦！
空调电器部件及9大线路图，这里最全啦！空调器的电器部件主要包括压缩机电动机、风扇电动机、温度控制器、启动器、过载保护器、转换开关、微电脑控制器、电容器和电加热器等。
它们组合在一起构成空调器电气控制线路，实现对空调器工作状况的控制。
今天我们主要来看一看空调器常用的电器部件及其电气控制线路。
一、空调用电安全空调和其他电器一样，为了防止电气工作中的触电事故，电气设备在设计、制造和安装时应满足以下安全要求:①设备要采取保护性接地或接零；②低压电力系统要装设保护性中性线；③设备的带电部分对地和其他带电部分之间应保持一定的安全距离；④对地面裸露的带电设备要采取可靠的防护措施；⑤在电气设备系统和有关工作场所装设安全标志；⑥定期对电气设备进行绝缘试验；⑦采用可靠的触电保安器及漏电保护开关；⑧对某些电气设备和电动工具采取特殊的安全措施。
保护性接地适用于低压配电系统中电源变压器中性点不接地的系统。
将电气设备不带电的金属外壳用金属导体和埋入地下的并与土壤直接接触的金属接地体相联接，以保障人身和设备的安全。
在电源变压器中性点已经接地的低压配电系统中，所有电气设备的不带电金属外亮都应采取保护性接零，即把外壳与供电线中的零线相接,称为保护性接零在三相四线制的不平衡负载系统中，由于工作零线中流过不平衡电流，负载中点具有不平衡电压，为了保证安全可靠，应该从电源中性点另设一条专用保护接地线，将设备外壳接在保护接地线上,称为三相五线制二、空调4大模块电器系统认识与故障排除1、功率模块1）作用功率模块的作用是将输入模块的直流电压通过其内部的IGBT的开关作用转变成驱动压缩机的三相交流电源。
变频压缩机运转频率的高低完全由功率模块所输出的工作电压的高低来控制，功率模块输出的电压越高，压机运转频率及输出功率越大。
反之压机运转频率及输出功率越低。
2）故障现象整机不工作，报通讯故障3）常见故障及检测方法a、用万用表测量P、N两端的直流电压，正常情况下在310V左右，而且输出的交流电压（U、V、W）一般不高于200V，如果功率模块的输入端无310V直流电压，则表明该机的整流虑波电路有问题，而与功率模块无关；如果有310V直流输入，而没有低于200V的交流输出，或U、V、W三相间输出的电压不均等，则可以判断功率模块有故障并进行更换。
第十八讲 房间空调器电气控制系统(微电脑控制——窗式)
三、微电脑基本控制电路
d.检修：对复位电路的检修，应对处理器的复位脚进行检测。 检修：对复位电路的检修，应对处理器的复位脚进行检测。 检修 低电平复位电路．处理器的复位脚应有电平从低到高的变化。 ①低电平复位电路．处理器的复位脚应有电平从低到高的变化。如果复位 脚一直为低电平，则电容C短路或处理器损坏 若复位脚一直为高电平， 短路或处理器损坏； 脚一直为低电平，则电容 短路或处理器损坏；若复位脚一直为高电平，一般是 电容C断路 断路。 电容 断路。 高电平复位电路则相反，处理器的复位脚的电平是从高到低变化的。 ②高电平复位电路则相反，处理器的复位脚的电平是从高到低变化的。如 果复位脚一直为高电平，一般为电容C短路 若复位脚一直为低电平， 短路； 果复位脚一直为高电平，一般为电容 短路；若复位脚一直为低电平，多为电容 C开路。 开路。 开路 对于上掉电复位电路的检修，应先测电源电路的+5V和+12V输出电压是 ③对于上掉电复位电路的检修，应先测电源电路的 和 输出电压是 否正常。如果不正常，应对电源电路进行检修；如果正常， 否正常。如果不正常，应对电源电路进行检修；如果正常，再对上掉电复位电 路进行检修。上掉电复位电路的故障多为电容C和电压复位芯片损坏 和电压复位芯片损坏。 路进行检修。上掉电复位电路的故障多为电容 和电压复位芯片损坏。上掉电复 位电路是在电源正常的情况下，给单片机提供一个触发信号， 位电路是在电源正常的情况下，给单片机提供一个触发信号，但在检修时一般 检测不到延时信号。 检测不到延时信号。可以用万用表检测输出脚在上电到稳定之后是否能达到规 定的电压要求。 定的电压要求。 复位电路可能带来的问题是，室内机在接通电源后无反应． 复位电路可能带来的问题是，室内机在接通电源后无反应．系统无法正常 起动和工作。 起动和工作。
空调系统的电气控制(详)
7.1 7.2 7.3
制冷与空调系统的控制
小型制冷装置的控制 典型活塞式制冷机组的控制 溴化锂吸收式机组的控制
7.4 螺杆式制冷机组的控制
7.5 7.6 离心式制冷机组的控制 空气调节系统的自动控制
7.1 小型制冷装置的控制
7.1.1 家用房间空调器的控制 1.电气控制系统的基本组成 1)基本组成
图7－2 风扇电动机的外形
图7－3 风扇电动机的接线 (a)单相单速电动机;(b)单相双速电动机;(c)单相三速电动机
测量各绕组的阻值,如果阻值为无穷大或者零,说明绕组
断路或者短路。检修采用内置式热保护器的电动机时,要先 确定保护器是可复性的还是一次性的。图7－4(a)所示为可 复性保护器,图7－4(b)所示为一次性保护器。对于带有可复 性保护器的电动机,应在保护器回复后测量绕组阻值;对于带 有一次性保护器的电动机,其维修过程与采用外置式热保护 器的电动机相同。
图7－9 步进电动机的标准驱动电路
图7－10 步进电动机的接线及步序
6)交流接触器和继电器
交流接触器是一种常用的低压控制继电器,它由主触点、 动铁芯、静铁芯和吸引线圈等部分组成,如图7－11所示。当 吸引线圈通电时,动铁芯带动主触点闭合,电路接通;吸引线圈 断电时,主触点分断,电路切断。交流接触器主要用于频繁启 动及三相交流电动机的控制电路中,以实现远距离控制的目 的。
热继电器由发热元件和常闭触点组成,其外形如图7－12 所示。发热元件由双金属片和电阻丝组成当电流超过额定值 时,双金属片因过热而弯曲,推动滑杆使触点动作,切断控制电 路使压缩机停止工作,起到保护压缩机的作用。在压缩机停 机后,双金属片经一段时间冷却又可恢复到原来的位置。热 继电器复位有手动和自动两种方法。整定热继电器工作电流 时,应使其稍大于压缩机的额定工作电流(约1.5倍)。若电流 调得太大,压缩机过热时热继电器不动作,就容易损坏压缩机; 若调得太小,会使压缩机频繁启停而不能正常工作。
空调控制电路原理图

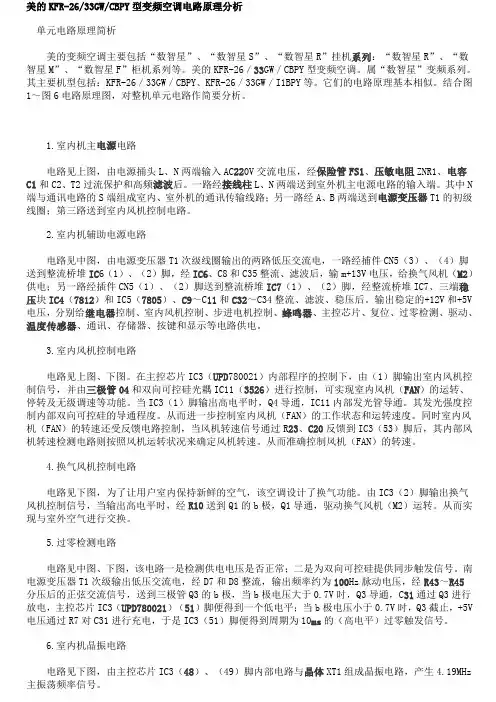

美的KFR-26/33GW/CBPY型变频空调电路原理分析单元电路原理简析美的变频空调主要包括“数智星”、“数智星S”、“数智星R”挂机系列：“数智星R”、“数智星M”、“数智星F”柜机系列等。
美的KFR-26／33GW／CBPY型变频空调。
属“数智星”变频系列。
其主要机型包括：KFR-26／33GW／CBPY、KFR-26／33GW／I1BPY等。
它们的电路原理基本相似。
结合图1～图6电路原理图，对整机单元电路作简要分析。
1.室内机主电源电路电路见上图，由电源捅头L、N两端输入AC220V交流电压，经保险管FS1、压敏电阻ZNR1、电容C1和C2、T2过流保护和高频滤波后。
一路经接线柱L、N两端送到室外机主电源电路的输入端。
其中N 端与通讯电路的S端组成室内、室外机的通讯传输线路；另一路经A、B两端送到电源变压器T1的初级线圈；第三路送到室内风机控制电路。
2.室内机辅助电源电路电路见中图，由电源变压器T1次级线圈输出的两路低压交流电，一路经捕件CN5（3）、（4）脚送到整流桥堆IC6（1）、（2）脚，经IC6、C8和C35整流、滤波后，输m+13V电压，给换气风机（M2）供电；另一路经插件CN5（1）、（2）脚送到整流桥堆IC7（1）、（2）脚，经整流桥堆IC7、三端稳压块IC4（7812）和IC5（7805）、C9～C11和C32～C34整流、滤波、稳压后。
输出稳定的+12V和+5V 电压，分别给继电器控制、室内风机控制、步进电机控制、蜂鸣器、主控芯片、复位、过零检测、驱动、温度传感器、通讯、存储器、按键和显示等电路供电。
3.室内风机控制电路电路见上图、下图。
在主控芯片IC3（UPD780021）内部程序的控制下，由（1）脚输出室内风机控制信号，并由三极管04和双向可控硅光耦IC11（3526）进行控制，可实现室内风机（FAN）的运转、停转及无级调速等功能。
当IC3（1）脚输出高电平时，Q4导通，IC11内部发光管导通。
详细图解空调器电路（控制功能、CPU单元、电源与驱动电路）
详细图解空调器电路（控制功能、CPU单元、电源与驱动电路）空调电路控制功能空调在运行过程中，为了确保空调性能的正常和防止事故发生，本身具有完善的检测控制功能。
主要的检测对象是温度、压力、电流。
温度检测用的是温度传感器，压力检测用的是压力开关，电流检测用的是交流互感器。
变频空调还具有室外环境温度传感器、压缩机排气、回气管温度传感器。
2、常见温度传感器的作用（1）室内温度传感器：CPU根据设定工作状态，通过室内环温NTC检测室内环境温度，控制压缩机的通断。
（2）室内管温NTC制冷状态下：室内管温NTC 检测室内盘管温度是否过冷，在一定时间内盘管温度是否下降到一定温度。
若过冷，为防止内机盘管结霜，影响室内热量的交换，CPU压缩机停机保护。
一般-2℃-3℃进行保护。
制热状态下：防冷风吹出检测、过热卸荷、过热保护、制热效果。
空调制热开始内风机的运转手内管盘温度控制，当内管盘温达到28-32℃时，风机才运转，方式制热开始吹出冷风，造成人体不适。
制热过程中，若室内管温达到56℃，说明管温太高，CPU控制外风机停机，减少室外热量的吸收，压缩机不停机，称为制热卸荷。
若风机停机后，内管温度继续上升60℃，压缩机停机，这是空调的过热保护。
若在一定时间内，管盘温度没有上升到一定温度，CPU控制压缩机停机保护。
（3）室外管温NTC：主要作用是制热化霜温度检测，一般空调制热50分钟后，外机进入第一次化霜，以后的化霜就由室外管温传感器控制，温度降到-9 ℃时，开始化霜，管温回升到11-13 ℃停止化霜。
（4）外环温NTC：控制室外机的转速。
(5)压缩机排气NTC：避免压缩机过热、缺氟检测、使变频压缩机降频，控制制冷剂流量。
（6）压缩机吸气NTC：有电磁膨胀阀的空调制冷系统中，CPU通过检测压缩机回气温度控制制冷剂流量，有进步电机控制膨胀阀。
另外还起到制冷效果检测，判断故障状态工作状态是否正常。
二、压力开关1、压力开关的作用：压力开关有高压和低压两种。
空调系统的电气控制(详)
图7－15 微电脑控制电路的控制系统结构框图
2)空调器微电脑控制分立电路的种类与功能
空调器微电脑控制分立电路主要指外围电路。所有家用 空调无论是单冷、冷暖,或是定频、变频,还是分体、窗机和 柜机,其微电脑控制电路都由许多个分立电路所组成,而80％ 左右的分立电路是相同或相似的。这里以某典型热泵辅助电 加热强力除湿分体空调器的微电脑控制电路为例进行介绍。
图7－12 热继电器的外形
过载保护器也是用来保护压缩机的,它由双金属圆盘、
触点、发热丝等组成,常见的圆顶框架式过载保护器如图7－ 13所示。双金属圆盘的两个触点串联在压缩机电路中,当压 缩机过流或过热时,双金属圆盘发热变形使触点断开,切断电 路,从而保护压缩机。检查时可用万用表的R×1挡,因两个接 线柱正常情况下是导通的,所以阻值应接近于零,若阻值为无 穷大,则应检查压缩机的通风是否良好,制冷剂是否过多或泄 漏,工作电流是否偏大等。如果空调器长期工作在通风不良 的环境中,过载保护器会经常动作而使触点烧蚀、粘连,起不 到保护压缩机的作用。
图7－8 机械式温控器 (a)外形;(b)动作原理图;(c)图形符号
5)步进电动机
步进电动机一般用于分体壁挂式空调器的风向调节。在 脉冲信号控制下,其各相绕组加上驱动电压后电动机可正反 向转动。步进电动机的标准驱动电路如图7－9所示。 步进电动机的电源电压为12V,励磁方式为1～2相励磁。 当脉冲信号按图7－10所示的步序输入时,步进电动机的4个 绕组依次得到驱动电压,从而带动步进齿轮转动。步进电动 机不同,其减数比和步进角度也不同。步进电动机的常见故 障是绕组损坏或传动机构工作不正常。检修时可用万用表的 R×10挡测量电动机各个绕组的阻值,正常时4个绕组的阻值 都是相同的。
3)选择开关
家用空调电路控制原理
2
1
3
三极管电流放大试验
mA
µA
4
iB有0.01毫安升到0.02毫安.ic从1毫安升到2毫安
06
04
01
03
05
02
基本特性:当电网电压波动或负载变化时集成稳压器的输出电压仍较稳定. 电路符号: 1 W78XX 3 1 W79XX 3 2 2 1 U1脚输入. 2 U0脚接地. 3 GND脚输出 W78XX输出正电压. W79XX输出负电压 78LXX 最大电流 100mA 78MXX 最大电流 500mA 78XXX 最大电流 1.5A 任意两脚正反向电阻数千欧,若零或无穷大表明已损坏
电阻随温度的变化而变化,是一种热电交换元件
热敏电阻器
用途:温度测量控制和补偿.
按阻值随温度的变化情况分为: 正温度系数和负温度系数两种.空调用的温度传感器是负温度系数
美的空调阻温表
(三)压敏电阻器
用途: 调谐、耦合、滤波、隔直、单向电机分相。
01
测量：用机械表电阻档接两极，表针先向右偏转，然后慢慢回复，停止的位置可以判断电容漏电的大小。
第四节 变压器
进行电压变换的元器件 U1×I1=U2 × I2 I1/I2=U2/U1=n2/n1 I1 I2 U1 n1 n2 U2 B
第一章空调常用电子元件 第一节 电阻器 固定电阻 固定电阻是最常用的电阻器,由碳膜电阻,碳质电阻,金属膜电阻,线绕电阻等.用符号 表示.现在一般用色环表示阻值. 第一道色环表示阻值的最大一位数值. 第二道色环表示第二位数值. 第三道色环表示阻止末尾应有几个零. 第四道色环表示阻值的误差级别.
黑表笔
红表笔
正常电阻
不正常电阻
U1输入端
GND
简单实用的智能直流电机正反转开窗机控制器电路
简单实用的智能直流电机正反转开窗机控制器电路简单实用的智能直流电机正反转开窗机控制器电路窗帘控制电路作者：商联红此款智能开窗机控制器具有简单、可靠、实用、适应性强等特点，特别是电路具有到位自停功能，可以方便地和各种控制器连接实现手动和自动智能开窗的控制，为人们的生活提供方便。
一、电路组成和工作原理整个开窗机控制电路如下图所示，电路由输入部分，电流检测控制部分和执行部分组成。
输入部分接收输入控制开窗机开、关的直流输入电压，决定了开窗机的开和关，同时输入的电压为检测和执行部分提供电源。
电流检测控制部分通过检测电路，实现开窗电机在开、关窗到位后自动切断电机电源而停止。
执行部分为触点和电机的组合，决定电机的旋转方向，保证了电路的可靠运行。
1．开窗电机的运转原理开窗机的开和关是通过执行部分控制额定电压为24V的开窗直流电机的正反转来实现。
该电路通过两个继电器触点的切换，实现了电机的正反转和制动停车。
简化的控制电路如下图所示。
下图(a)中所示为开窗电机停止的状态，两个继电器KA1和KA2的触点都不动作。
电动机的电枢两端接地，电源不能加到电动机的两端，，开窗电机在由转动到停止的瞬间实现了停车制动功能。
下图(b)中，当要控制电机一个方向（正转）时，使继电器KA1动作，KA2不动作。
直流电源通过KA1的动合触点加到开窗电机的正端，开窗电机的负端通过KA2的动断触点接地，实现了电机的一个方向的旋转。
下图(c)中，当要控制电机往相反方向（反转）时，使继电器KA2动作，KA1不动作。
直流电源通过KA2的动合触点加到开窗电机的负端，开窗电机的正端通过KA1的动断触点接地，实现了电机的相反方向的旋转。
执行电路中的其他元件如压敏电阻RV2，电容C3，二极管VD3、VD4起保护作用。
2．电流检测控制电路原理该电路由电流取样元件R7、R8、Rl0、Rll、RT1、RT2，控制核心元件Vl、V2和执行元件KA3等辅助元件构成。
在直流电源24V加入的瞬间，由于停止状态下KA3的触点是断开的，电路参数取值使得三极管V2截止，Vl导通，KA3得电，为电机回路提供电源，电机得电运转。
窗式空调器控制电路工作原理
