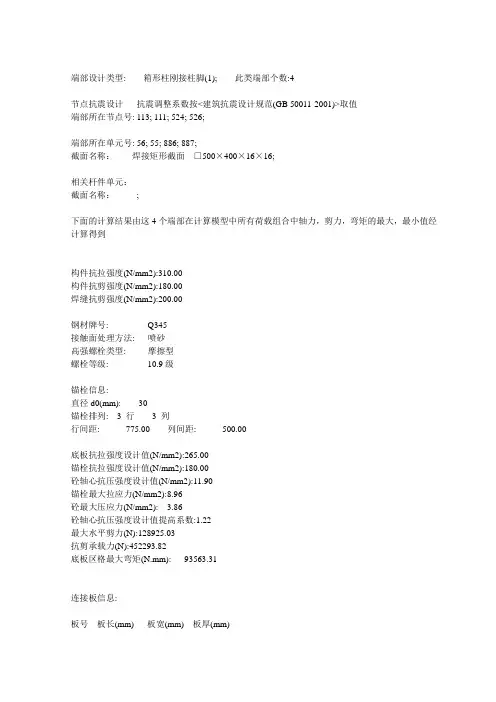

端部设计类型: 箱形柱刚接柱脚(1); 此类端部个数:4节点抗震设计抗震调整系数按<建筑抗震设计规范(GB 50011-2001)>取值端部所在节点号: 113; 111; 524; 526;端部所在单元号: 56; 55; 886; 887;截面名称:焊接矩形截面□500×400×16×16;相关杆件单元:截面名称:;下面的计算结果由这4个端部在计算模型中所有荷载组合中轴力,剪力,弯矩的最大,最小值经计算得到构件抗拉强度(N/mm2):310.00构件抗剪强度(N/mm2):180.00焊缝抗剪强度(N/mm2):200.00钢材牌号: Q345接触面处理方法: 喷砂高强螺栓类型: 摩擦型螺栓等级: 10.9级锚栓信息:直径d0(mm): 30锚栓排列: 3 行 3 列行间距: 775.00 列间距: 500.00底板抗拉强度设计值(N/mm2):265.00锚栓抗拉强度设计值(N/mm2):180.00砼轴心抗压强度设计值(N/mm2):11.90锚栓最大拉应力(N/mm2):8.96砼最大压应力(N/mm2): 3.86砼轴心抗压强度设计值提高系数:1.22最大水平剪力(N):128925.03抗剪承载力(N):452293.82底板区格最大弯矩(N.mm): 93563.31连接板信息:板号板长(mm) 板宽(mm) 板厚(mm)1 1670 1120 46板号板长(mm) 板宽(mm) 板厚(mm)2 430 360 36板焊缝高度(mm): 14板号板长(mm) 板宽(mm) 板厚(mm)3 430 360 36板焊缝高度(mm): 14端部设计类型: 箱形柱刚接柱脚(1); 此类端部个数:21节点抗震设计抗震调整系数按<建筑抗震设计规范(GB 50011-2001)>取值端部所在节点号: 115; 121; 123; 135; 143; 147; 151; 155; 161; 131; 145; 149; 153; 157; 159; 163; 179; 181; 183; 165; 185;端部所在单元号: 57; 60; 61; 66; 70; 72; 74; 76; 79; 895; 71; 73; 75; 77; 78; 80; 88; 89; 90; 81; 91;截面名称:焊接矩形截面□350×350×10×10;相关杆件单元:截面名称:;下面的计算结果由这21个端部在计算模型中所有荷载组合中轴力,剪力,弯矩的最大,最小值经计算得到构件抗拉强度(N/mm2):310.00构件抗剪强度(N/mm2):180.00焊缝抗剪强度(N/mm2):200.00钢材牌号: Q345接触面处理方法: 喷砂高强螺栓类型: 摩擦型螺栓等级: 10.9级锚栓信息:直径d0(mm): 30锚栓排列: 3 行 3 列行间距: 420.00 列间距: 335.00底板抗拉强度设计值(N/mm2):265.00锚栓抗拉强度设计值(N/mm2):180.00砼轴心抗压强度设计值(N/mm2):11.90锚栓最大拉应力(N/mm2):6.15砼最大压应力(N/mm2): 5.92砼轴心抗压强度设计值提高系数:1.35最大水平剪力(N):48987.90抗剪承载力(N):212286.43底板区格最大弯矩(N.mm): 74460.04连接板信息:板号板长(mm) 板宽(mm) 板厚(mm)1 960 790 41板号板长(mm) 板宽(mm) 板厚(mm)2 330 220 16板焊缝高度(mm): 12板号板长(mm) 板宽(mm) 板厚(mm)3 330 220 16板焊缝高度(mm): 12端部设计类型: 箱形柱刚接柱脚(1); 此类端部个数:48节点抗震设计抗震调整系数按<建筑抗震设计规范(GB 50011-2001)>取值端部所在节点号: 119; 125; 127; 271; 133; 137; 139; 273; 1; 27; 29; 31; 33; 35; 117; 3; 5; 7; 9; 11; 13; 15; 17; 19; 21; 23; 25; 37; 39; 41; 43; 77; 79; 81; 83; 87; 89; 91; 93; 95; 97; 99; 101; 103; 105; 107; 141; 517;端部所在单元号: 59; 62; 63; 279; 65; 67; 68; 280; 1; 14; 15; 16; 17; 18; 58; 2; 3; 4; 5; 6; 7; 8; 9; 10; 11; 12; 13; 19; 20; 21; 22; 39; 40; 41; 42; 44; 45; 46; 47; 48; 49; 50; 51; 52; 53; 54; 69; 865;截面名称:焊接矩形截面□400×400×12×12;相关杆件单元:截面名称:;下面的计算结果由这48个端部在计算模型中所有荷载组合中轴力,剪力,弯矩的最大,最小值经计算得到构件抗拉强度(N/mm2):310.00构件抗剪强度(N/mm2):180.00焊缝抗剪强度(N/mm2):200.00钢材牌号: Q345接触面处理方法: 喷砂高强螺栓类型: 摩擦型螺栓等级: 10.9级锚栓信息:直径d0(mm): 30锚栓排列: 3 行 3 列行间距: 515.00 列间距: 395.00底板抗拉强度设计值(N/mm2):265.00锚栓抗拉强度设计值(N/mm2):180.00砼轴心抗压强度设计值(N/mm2):11.90锚栓最大拉应力(N/mm2):3.86砼最大压应力(N/mm2): 5.59砼轴心抗压强度设计值提高系数:1.29最大水平剪力(N):89454.58抗剪承载力(N):408035.41底板区格最大弯矩(N.mm): 96343.42连接板信息:板号板长(mm) 板宽(mm) 板厚(mm)1 1150 910 47板号板长(mm) 板宽(mm) 板厚(mm)2 360 255 22板焊缝高度(mm): 14板号板长(mm) 板宽(mm) 板厚(mm)3 360 255 22板焊缝高度(mm): 14端部设计类型: 箱形柱刚接柱脚(1); 此类端部个数:14节点抗震设计抗震调整系数按<建筑抗震设计规范(GB 50011-2001)>取值端部所在节点号: 167; 171; 175; 49; 51; 53; 55; 65; 67; 69; 71; 169; 173; 177;端部所在单元号: 82; 84; 86; 25; 26; 27; 28; 33; 34; 35; 36; 83; 85; 87;截面名称:焊接矩形截面□400×400×20×20;相关杆件单元:截面名称:;下面的计算结果由这14个端部在计算模型中所有荷载组合中轴力,剪力,弯矩的最大,最小值经计算得到构件抗拉强度(N/mm2):295.00构件抗剪强度(N/mm2):170.00焊缝抗剪强度(N/mm2):200.00钢材牌号: Q345接触面处理方法: 喷砂高强螺栓类型: 摩擦型螺栓等级: 10.9级锚栓信息:直径d0(mm): 33锚栓排列: 3 行 3 列行间距: 650.00 列间距: 460.00底板抗拉强度设计值(N/mm2):265.00锚栓抗拉强度设计值(N/mm2):180.00砼轴心抗压强度设计值(N/mm2):11.90锚栓最大拉应力(N/mm2):75.72砼最大压应力(N/mm2): 4.73砼轴心抗压强度设计值提高系数:1.25最大水平剪力(N):189418.32抗剪承载力(N):188093.20柱脚水平抗剪承载力<实际剪力,应该在柱脚底板下设置抗剪连接件或在柱脚处增设抗剪插筋并局部浇灌细石混凝土!底板区格最大弯矩(N.mm): 93138.74连接板信息:板号板长(mm) 板宽(mm) 板厚(mm)1 1430 1050 46板号板长(mm) 板宽(mm) 板厚(mm)2 410 325 32板焊缝高度(mm): 14板号板长(mm) 板宽(mm) 板厚(mm)3 410 325 32板焊缝高度(mm): 14端部设计类型: 箱形柱刚接柱脚(1); 此类端部个数:2节点抗震设计抗震调整系数按<建筑抗震设计规范(GB 50011-2001)>取值端部所在节点号: 129; 85;端部所在单元号: 64; 43;截面名称:焊接矩形截面□450×500×20×20;相关杆件单元:截面名称:;下面的计算结果由这2个端部在计算模型中所有荷载组合中轴力,剪力,弯矩的最大,最小值经计算得到构件抗拉强度(N/mm2):295.00构件抗剪强度(N/mm2):170.00焊缝抗剪强度(N/mm2):200.00钢材牌号: Q345接触面处理方法: 喷砂高强螺栓类型: 摩擦型螺栓等级: 10.9级锚栓信息:直径d0(mm): 30锚栓排列: 3 行 3 列行间距: 815.00 列间距: 570.00底板抗拉强度设计值(N/mm2):250.00锚栓抗拉强度设计值(N/mm2):180.00砼轴心抗压强度设计值(N/mm2):11.90锚栓最大拉应力(N/mm2):0.00砼最大压应力(N/mm2): 3.63砼轴心抗压强度设计值提高系数:1.20最大水平剪力(N):116203.77抗剪承载力(N):754022.09底板区格最大弯矩(N.mm): 111982.45连接板信息:板号板长(mm) 板宽(mm) 板厚(mm)1 1750 1260 52板号板长(mm) 板宽(mm) 板厚(mm)2 440 380 38板焊缝高度(mm): 14板号板长(mm) 板宽(mm) 板厚(mm)3 440 380 38板焊缝高度(mm): 14端部设计类型: 箱形柱刚接柱脚(1); 此类端部个数:8节点抗震设计抗震调整系数按<建筑抗震设计规范(GB 50011-2001)>取值端部所在节点号: 45; 47; 57; 59; 61; 63; 73; 75;端部所在单元号: 23; 24; 29; 30; 31; 32; 37; 38;截面名称:焊接矩形截面□500×400×16×16;相关杆件单元:截面名称:;下面的计算结果由这8个端部在计算模型中所有荷载组合中轴力,剪力,弯矩的最大,最小值经计算得到构件抗拉强度(N/mm2):310.00构件抗剪强度(N/mm2):180.00焊缝抗剪强度(N/mm2):200.00钢材牌号: Q345接触面处理方法: 喷砂高强螺栓类型: 摩擦型螺栓等级: 10.9级锚栓信息:直径d0(mm): 30锚栓排列: 3 行 3 列行间距: 775.00 列间距: 500.00底板抗拉强度设计值(N/mm2):265.00锚栓抗拉强度设计值(N/mm2):180.00砼轴心抗压强度设计值(N/mm2):11.90锚栓最大拉应力(N/mm2):0.65砼最大压应力(N/mm2): 3.86砼轴心抗压强度设计值提高系数:1.22最大水平剪力(N):53229.44抗剪承载力(N):336557.99底板区格最大弯矩(N.mm): 93563.31连接板信息:板号板长(mm) 板宽(mm) 板厚(mm) 1 1670 1120 46板号板长(mm) 板宽(mm) 板厚(mm) 2 430 360 36板焊缝高度(mm): 14板号板长(mm) 板宽(mm) 板厚(mm) 3 430 360 36板焊缝高度(mm): 14。

“H柱外包刚接”节点计算书1

“H柱外包刚接”节点计算书1

“H柱外包刚接”节点计算书一. 节点基本资料设计依据:《钢结构连接节点设计手册》(第二版)节点类型为:H柱外包刚接柱截面:H-350*357*19*19,材料:Q345柱与底板全截面采用对接焊缝,焊缝等级为:二级,采用引弧板;底板尺寸:L*B= 380 mm×390 mm,厚:T= 20 mm锚栓信息:个数:2采用锚栓:双螺母焊板锚栓库_Q235-M30方形锚栓垫板尺寸(mm):B*T=70×20底板下混凝土采用C40基础梁混凝土采用C25基础埋深:1.5m栓钉生产标准:GB/T 10433栓钉抗拉强度设计值:f=215 N/mm^2栓钉强屈比:γ=1.67沿Y向栓钉采用:M16×120行向排列:200 mm×8列向排列:仅布置一列栓钉混凝土外包尺寸信息:X向:h1=180 mmX向:h2=180 mmY向:b1=80 mmY向:b2=80 mm实配钢筋:4HRB400_25+8HRB400_16+8HRB400_16X向钢筋保护层厚度:C x=30 mmY向钢筋保护层厚度:C y=30 mm实配箍筋:矩形箍HRB400-Φ6@250节点示意图如下:二. 荷载信息设计内力:组合工况内力设计值组合工况1 -250.3 256.30.0 0.0 0.0 否三. 验算结果一览最大压应力(MPa) 1.69 最大19.1 满足等强全截面 1满足基底最大剪力(kN) 256 最大100不满足绕x轴抗弯承载力(kN*m) 432 最小1121不满足绕y轴抗弯承载力(kN*m) 308 最小513不满足沿Y向抗剪应力比 4.84 最大49.9 满足 X向栓钉直径(mm) 16.0 最小16.0满足 X向列间距(mm) 0 最大200满足 X向行间距(mm) 200 最大200满足 X向行间距(mm) 200 最小96满足 X向边距(mm) 179 最小为28满足绕Y轴承载力比值 0.90 最大1.00 满足绕X轴承载力比值 0 最大1.00 满足绕Y轴含钢率(%) 0.49 最小0.20 满足绕X轴含钢率(%) 0.49 最小0.20 满足沿Y向主筋中距(mm) 86.4 最小50.0 满足沿Y向主筋中距(mm) 86.4 最大200 满足沿X向主筋中距(mm) 125 最小50.0 满足沿X向主筋中距(mm) 125 最大200 满足沿Y向锚固长度(mm) 560 最小560满足沿X向锚固长度(mm) 1080 最小875 满足 X向抗剪应力比 0.34 最大1.00 满足 Y向抗剪应力比 1.09 最大1.00不满足箍筋间距(mm) 250 最大250 满足箍筋直径(mm) 6.00 最大10.0 满足四. 混凝土承载力验算控制工况:组合工况1,N=(-250.332) kN;底板面积:A=L*B =380×390×10^-2=1482cm^2底板承受的压力为:N=250.332 kN底板下混凝土压应力:σc=250.332/1482 ×10=1.68915 N/mm^2≤19.1,满足五. 柱对接焊缝验算柱截面与底板采用全对接焊缝,强度满足要求六. 柱脚抗剪验算控制工况:组合工况1,N=(-250.332) kN;V x=256.3 kN;V y=0 kN;锚栓所承受的总拉力为:T a=0 kN柱脚底板的摩擦力:V fb=0.4*(-N+T a)=0.4×(250.332+0)=100.133 kN柱脚所承受的剪力:V=(V x^2+V y^2)^0.5=(256.3^2+0^2)^0.5=256.3 kN>100.133,不满足七. 柱脚节点抗震验算1 绕x轴抗弯最大承载力验算绕x轴柱全塑性受弯承载力:W p=2.70756e+006mm3M p=W p*f y=2.70756e+006×345=934.107 kN·m因为N/N y=250332/6.77545e+006=0.0369469<=0.13, 所以M pc=M p=934.107 kN·m绕x轴柱脚的极限受弯承载力:A s=0.25π×162×4+0.25π×252×2=1786mm2M u1=M pc/(1-l r/l)=9.34107e+008/(1-1500/4500)=1401.16 kN·mM u2=0.9A s f yk h0=0.9×1786×400×672=432.068 kN·mM u,base j=min(M u1,M u2)=432.068 kN·m<1.2M pc=1120.93 kN·m, 不满足2 绕y轴抗弯最大承载力验算绕y轴柱全塑性受弯承载力:W p=1.23892e+006mm3M p=W p*f y=1.23892e+006×345=427.429 kN·m因为N/N y=250332/6.77545e+006=0.0369469<=Aw/A, 所以M pc=1*M p=427.429 kN·m绕y轴柱脚的极限受弯承载力:A s=0.25π×162×4+0.25π×252×2=1786mm2M u1=M pc/(1-l r/l)=4.27429e+008/(1-1500/4500)=641.143 kN·mM u2=0.9A s f yk h0=0.9×1786×400×479=307.977 kN·mM u,base j=min(M u1,M u2)=307.977 kN·m<1.2M pc=512.914 kN·m, 不满足八. 栓钉验算栓钉生产标准:GB/T 10433栓钉抗拉强度设计值:f=215 N/mm^2栓钉强屈比:γ=1.67沿Y向栓钉采用:M16×120行向排列:200 mm×8列向排列:仅布置一列栓钉1 沿Y向栓钉验算承载力验算控制工况:组合工况1控制内力:N=(-250.332)kN,My=0kN·m,Vx=256.3kN顶部箍筋处弯矩设计值:Myu=|0+256.3×0.05|=12.815 kN·mX向截面高度:h x=350mmX向翼缘厚度:t x=19mm沿Y向一侧栓钉承担的翼缘轴力:N f=12.815/(350-19)×10^3=38.716kN单个栓钉受剪承载力设计值计算:栓钉钉杆面积:A s=πd^2/4=3.14159×16^2/4=201.062 mm^2N vs1=0.43*A s(E c*f c)^0.5=0.43×201.062×(333200)^0.5×10^-3=49.9058 kNN vs2=0.7*A s*f*γ=0.7×201.062×215×1.67 ×10^-3=50.5339 kN N vs=min(N vs1,N vs2)=49.9058 kN沿Y向单根栓钉承受剪力:V=38.716/8/1=4.8395kN≤49.9058,满足2 沿X向栓钉验算H型截面柱,沿X向栓钉按构造设置即可,不验算!九. 钢筋验算X向承载力验算控制工况:组合工况1控制内力:Mx=0 kN·m,Vy=0 kNX向柱脚底部弯矩设计值:Mxd=|0|=0 kN·mY向承载力验算控制工况:组合工况1控制内力:My=0 kN·m,Vx=256.3 kNX向柱脚底部弯矩设计值:Myd=|0|=0 kN·m外包混凝土X向长度:X=710 mm外包混凝土Y向长度:Y=517 mm实配钢筋:4HRB400_25+8HRB400_16+8HRB400_16单侧角筋面积:A c=981.748 mm^2沿Y向中部筋面积:A my=804.248 mm^2外包混凝土X向计算长度:X0=710-30-25×0.5=667.5 mm构造要求沿Y向配筋量:A ymin=0.002*X0*Y=690.195 mm^2沿Y向单侧实配面积:A sy=A c+A my=1786 mm^2≥A ymin=690.195,满足要求沿X向中部筋面积:A mx=804.248 mm^2外包混凝土Y向计算长度:Y0=517-30-25×0.5=474.5 mm构造要求沿X向配筋量:A xmin=0.002*Y0*X=673.79 mm^2沿X向单侧实配面积:A sx=A c+A mx=1786 mm^2≥A xmin=690.195,满足要求沿Y向钢筋中心间距:X00=625 mm角筋绕Y轴承载力:M cy=A c*F yc*X0=981.748×360×667.5 ×10^-6=235.914 kN·m中部筋绕Y轴承载力:M my=A mx*F ym*X0=804.248×360×667.5 ×10^-6=193.261 kN·m实配钢筋绕绕Y轴承载力:M sy=M cy+M my=235.914+193.261=429.175 kN·mM sy≥|M y|=384.45,满足要求沿X向钢筋中心间距:Y00=432 mm角筋绕X轴承载力:M cx=A c*F yc*Y0=981.748×360×474.5 ×10^-6=167.702 kN·m中部筋绕X轴承载力:M mx=A mx*F ym*Y0=804.248×360×474.5 ×10^-6=137.382 kN·m实配钢筋绕X轴承载力:M sx=M cx+M mx=167.702+137.382=305.084 kN·mM sx≥|M x|=0,满足要求十. 外部混凝土抗剪验算X向承载力验算控制工况:组合工况1控制内力:N=(-250.332) kN,Vx=256.3 kNX向柱脚底部剪力设计值:Vxd=max(|256.3-0.4×250.332|,0)=100.133 kNY向承载力验算控制工况:组合工况1控制内力:N=(-250.332) kN,Vy=0 kNY向柱脚底部剪力设计值:Vyd=max(|0-0.4×250.332|,0)=356.433 kN 水平箍筋X向配箍率:ρshx=2×56.5487/(357+160)/250=0水平箍筋Y向配箍率:ρshy=2×56.5487/(350+360)/250=0工字形类截面,ρsh不能大于0.06取ρshx=0,取ρshy=0外包混凝土所分配的X向受剪承载力:V rcx1=(0.07×11.9+0.5×360×0)×(357+160)×680×10^-3=348.222 kNV rcx2=(0.14×11.9×160/(160+357)+360×0)×(357+160)×680×10^-3=292.006 kN 外包混凝土X向受剪承载力比值:ξx=100.133/min(348.222,292.006)=0.342914≤1.0,满足外包混凝土所分配的Y向受剪承载力:V rcy1=(0.07×11.9+0.5×360×0)×(350+360)×487×10^-3=327.683 kNV rcy2=(0.14×11.9×360/(360+350)+360×0)×(350+360)×487×10^-3=371.396 kN 外包混凝土Y向受剪承载力比值:ξy=356.433/min(327.683,371.396)=1.08774>1.0,不满足。

刚接外露式柱脚计算书

刚接外露式柱脚计算书

刚接外露式柱脚计算书项目名称_____________构件编号_____________设 计_____________校 对_____________审核_____________计算时间 2014年12月26日(星期五)22:47参考书目:《钢结构原理与设计》 王国周 瞿履谦 主编,清华大学出版社《钢结构原理与设计》 夏志斌 姚谏 主编,中国建筑工业出版社《钢结构连接节点设计手册》 李星荣 魏才昂 丁峙崐 李和华 主编,第二版,中国建筑工业出版社 一、设计资料基础混凝土强度等级: C25H 钢柱截面尺寸: 自定义H 钢220×600×6×12.0柱脚内力设计值:M x = 0.00 kN·mM y = 134.00 kN·mN = 580.00 kNV y = 29.00 kN计算类型: 验算支撑加劲肋设置:靴板: SB30_Q235//300×30支撑加劲肋: SB12_Q235//300×12锚栓选用: M30-Q235X 向受拉侧锚栓个数: 3Y 向受拉侧锚栓个数: 3X 向锚栓间距: 170mmY 向锚栓间距: 380mmlt = 80mmb t = 70mm 二、计算结果1.底板尺寸确定L = (n y - 1)l y + 2l t = (3 - 1) × 380 + 2 × 80 = 920mmB = (n x - 1)l x + 2b t = (3 - 1) × 170 + 2 × 70 = 480mm2.底板混凝土最大压应力计算X 向偏心距 e x = M y |N | = 134.00 × 103580.00 = 231.0mm计算柱脚底板受压区长度:已知:钢材和混凝土弹性模量的比值: n = 7.357Y 向受拉侧锚栓的总有效面积: A ey = n y × A 0 = 3 × 561.00 = 1683.00 mm 2其中:n Y --------Y 向锚栓个数A 0--------单个锚栓的有效截面积受压区长度由下面一元三次方程求得:x n 3 + Ax n 2 + Cx n + D = 0,其中系数解得: x n = 199.1mmX 方向混凝土最大压应力: σx = 2N (e x + B 2 - b t )L (B - b t - x n 3)x n= 2 × 580.00 × 103 × (231.0 + 4802 - 70)920 × (480 - 70 - 199.133) × 199.13 =7.39 MPaY 方向锚栓总拉力: T ay = N (e x - B 2 + x n 3)B - b t - x n 3 =580.00 × (231.0 - 4802 + 199.133)480 - 70 - 199.133= 96.90 kN3.混凝土基础局部抗压验算混凝土基础局部抗压提高系数可取 ?c = 1.0混凝土基础局部抗压最大允许值 [?c ] = ?c f c = 1.0 × 11.90 = 11.90 MPa混凝土底板所承受的最大压应力?cmax = ?x = 7.39 MPa[?c ] = 11.90,满足!4.锚栓拉力验算锚栓群所承受的总拉力: T a = T ay = 96.90 kN单个锚栓所承受的最大拉力: N t = T a n = 96.903 = 32.30 kNf t = 78.54 kN ,满足! (f t 表示锚栓抗拉设计值。

“外柱柱脚”节点计算书

“外柱柱脚”节点计算书

“外柱柱脚”节点计算书一.节点基本资料设计依据:《钢结构连接节点设计手册》(第二版)节点类型为:圆柱埋入刚接柱截面:φ299×12,材料:Q355柱与底板全截面采用对接焊缝,焊缝等级为:二级,采用引弧板;底板尺寸:1×B=700mm×700mm,厚:T=30mm锚栓信息:个数:4采用锚栓:双螺母弯钩锚栓库_Q345-M24方形锚栓垫板尺寸(mm):B×T=70×20底板下混凝土采用C30基础梁混凝土采用C30埋入深度:1.2m栓钉生产标准:GB/T10433栓钉抗拉强度设计值:f=215N∕mm2栓钉强屈比:γ=1.67沿Y向栓钉采用:M19×100行向排列:12OmmX9列向排列:45o×2沿X向栓钉采用:M19×100行向排列:120mm×9列向排列:45o×2实配用冈筋:4HRB400C20+10HRB400C20÷10HRB400C20近似取X向钢筋保护层厚度:Cx=30mm近似取Y向钢筋保护层厚度:Cy=30mm节点示意图如下:二.荷载信息设计内力:组合工况内力设计值工况N(kN)Vx(kN)Vy(kN)Mx(kN∙n Q)My(kN∙m)组合工况-813.227261.830.0 0.0 5.219三.验算结果一览验算项数值限值结果最大压应力(MPa) 1.39最大14.3满足等强全截面1满足基底最大剪力(kN)219最大273满足绕X轴抗弯承载力(kNXm)1311 最小1019满足绕y轴抗弯承载力(kN×m)1873 最小1019满足沿Y向抗剪应力比 5.29最大71.3满足沿X向抗剪应力比O最大71.3满足X向栓钉直径(mm)19.0最小16.0满足X向列间距(mm)117最大200满足X向列间距(mm)76.0最大200满足X向行间距(mm)120最大200满足X向行间距(mm)120最小114满足X向边距(mm)149最小为29.5满足Y向栓钉直径(mm)19.0最小16.0满足Y向列间距(mm)117最大200满足Y向列间距(mm)76.0最大200满足Y向行间距(mm)120最大200满足Y向行间距(mm)120最小114满足Y向边距(mm)149最小为29.5满足绕Y轴承载力比值0.65最大1.00满足绕X轴承载力比值0最大1.00满足绕Y轴含钢率(%) 0.65最小0.20满足绕X轴含钢率(%) 0.65最小0.20满足沿Y向主筋中距(mm)83.3 最小45.0 满足沿Y向主筋中距(mm)83.3最大200满足沿X向主筋中距(mm)83.3最小45.0满足沿X向主筋中距(mm)83.3最大200满足沿Y向锚固长度(mm)920最小700满足沿X向锚固长度(mm)920最小700满足四.混凝土承载力验算控制工况:组合工况1N=(-813.227)kN;底板面积:A=1×B=700×700×10-2=4900cm2底板承受的压力为:N=813.227kN底板下混凝土压应力:σc=813.227/4900×10=1.6596N∕mm2<14.3,满足五.柱对接焊缝验算柱截面与底板采用全对接焊缝,强度满足要求六.柱脚抗剪验算控制工况:组合工况1N=(-813.227)kN;Vx=261.83kN;Vy=OkN;锚栓所承受的总拉力为:Ta=OkN柱脚底板的摩擦力:Vfb=O.4X(-N+Ta)=0.4x(813.227+0)=325.29kN柱脚所承受的剪力:V=(Vx2+Vy2)0.5=(219.322+02)0.5=219.32kN<325.29,满足七.柱脚节点抗震验算1绕X轴抗弯最大承载力验算绕X轴柱全塑性受弯承载力:Wp=3953712mm3Mp=WpXfy=3953712×235=929.12232kN∙m因为N∕Ny=813227/2542616.6=0.268742837>0.2,所以Mpc=1.25(1-N/Ny)Mp=849.284kN∙m绕X轴柱脚的极限受弯承载力:Mu,basej=fckBc1[((21+hb)2+hb2)0.5-(21+hb)]=20.1×209.3×4000×[((2×4000+1200)2+12002)0.5-(2×4000+1200)]=1311.398kN∙m>=1.2Mpc=1.2×8.492842e+008=1019.141kN∙m,满足2绕y轴抗弯最大承载力验算绕y轴柱全塑性受弯承载力:WP=3953712mm3Mp=Wp×fy=3953712×235=929.12232kN∙m因为N∕Ny=813227/2542616.6=0.268742837>0.2,所以Mpc=1.25(1-N∕Ny)Mp=849.284kN∙m绕y轴柱脚的极限受弯承载力:Mu,basej=fckBc11((21+hb)2+hb2)0.5-(21+hb)]=20.1×299×4000×[((2×4000+1200)2+12002)0.5-(2×4000+1200)]=1873.425 kN∙m>=1.2Mpc=1.2×8.492842e+008=1019.141kN∙m,满足八.栓钉验算栓钉生产标准:GB/T10433栓钉抗拉强度设计值:f=215N∕mm2栓钉强屈比:γ=1.67沿Y向栓钉采用:M19×100行向排列:120mm×9列向排列:45o×2沿X向栓钉采用:M19×100行向排列:12OmmX9列向排列:45o×21沿Y向栓钉验算承载力验算控制工况:组合工况1控制内力:N=(-813.227)kN,My=5.219kN∙m,Vx=261.83kN顶部箍筋处弯矩设计值:Myu=∣16.37+0.21932×50∣=27.336kN∙mX向截面高度:hx=299mmX向翼缘厚度:tx=12mm沿Y向一侧栓钉承担的翼缘轴力:Nf=27.336∕(299-12)×103=95.247kN单个栓钉受剪承载力设计值计算:栓钉钉杆面积:As=πd2∕4=3.142×192/4=283.529mm2Nvs1=0.43×As(Ec×fc)0.5=0.43×283.529×(429000)0.5×10-3=79.854kNNvs2=0.7×As×f×γ=0.7×283.529×215×1.67×10-3=71.261kNNvs=min(Nvs1,Nvs2)=71.261kN沿Y向栓钉抗剪等效列数:Nr=ZCOSa=2沿Y向单根栓钉承受剪力:V=95.25∕9∕2=5.292kN<71.26,满足2沿X向栓钉验算承载力验算控制工况:组合工况1控制内力:N=(-813.227)kN,Mx=OkNm,Vy=OkNY向顶部箍筋处弯矩设计值:Mxu=∣0-0×50∣=0kN∙mY向截面高度:hy=299mmY向翼缘厚度:ty=12mm沿X向一侧栓钉承担的翼缘轴力:Nfy=0∕(299-12)×103=0kN沿X向栓钉承受剪力为零,承载力满足要求九.钢筋验算1内力计算Y向承载力验算控制工况:组合工况1控制内力:My=5.219kN∙m,Vx=261.83kNY向柱脚底部弯矩设计值:Myd=∣5.219+261.83×1.2∣=319.42kN∙m2承载力计算外包混凝土X向长度:X=580mm外包混凝土Y向长度:Y=580mm实配钢筋:4HRB400.20÷10HRB400_20+10HRB400_20单侧角筋面积:Ac=628,319mm2沿Y向中部筋面积:Amy=1570.796mm2外包混凝土X向计算长度:X0=580-30-20×0.5=540mm构造要求沿Y向配筋量:Aymin=0.002×XO×Y=626.4mm2沿Y向单侧实配面积:Asy=Ac+Amy=2199.115mm2≥Aymin=626.4,满足要求沿X向中部筋面积:Amx=1570.796mm2外包混凝土Y向计算长度:Y0=580-30-20×0.5=540mm构造要求沿X向配筋量:Axmin=0.002×YO×X=626.4mm2沿X向单侧实配面积:Asx=Ac+Amx=2199.115mm2>Axmin=626.4,满足要求沿Y向钢筋中心间距:X00=500mm角筋绕Y轴承载力:Mcy=Ac×Fyc×X0=628.319×360×540×10-6=122.145kN∙m 中部筋绕Y轴承载力:Mmy=Amx×Fym×XO=1570.796×360×540×10-6=305.363kN∙m实配钢筋绕绕Y轴承载力:MSy=MCy+Mmy=I22.145+305.363=427.508kN∙m Msy>∣My∣=319.42,满足要求沿X向钢筋中心间距:Y00=500mm角筋绕X轴承载力:Mcx=Ac×Fyc×Y0=628.319×360×540X10-6=122.145kN∙m 中部筋绕X轴承载力:Mmx=Amx×Fym×YO=1570.796×360×540×10-6=305.363kN∙m实配钢筋绕X轴承载力:Msx=Mcx+Mmx=122.145+305.363=427.508kN∙m Msx>∣Mx∣=0,满足要求“内柱柱脚”节点计算书一.设计依据本工程按照如下规范、规程、设计手册进行设计:1.《钢结构设计标准》(GB500I7-2017)2.《建筑结构荷载规范》(GB50009-2012)3.《建筑抗震设计规范》(GB500U-2010)(2016年版)4.《高层民用建筑钢结构技术规程》(JGJ99-2015)5.《钢结构连接节点设计手册》(第三版)李星荣魏才昂秦斌主编6.《钢结构设计方法》童根树著7.《混凝土结构设计规范》(GB50010-2010)(2015年版)二.计算软件信息本工程计算软件为钢结构软件PKPM-STSV5计算日期为2023年4月8日18时12分2秒计算书中未标注单位的数据,单位均为mm三,计算结果一览四.节点基本资料节点编号=44;柱截面尺寸:圆管299X16;材料:Q355;柱脚混凝土标号:C30;柱脚底板钢号:Q355;埋入深度:1.20叱柱脚底板尺寸:B×H×T=540X540X30;锚栓钢号:Q355;锚栓直径D=24;锚栓垫板尺寸:BXT=70X25;环向锚栓数量:4柱与底板采用对接焊缝连接;加劲肋与柱连接采用对接焊缝;埋入部分顶面加劲肋设置:T=16;栓钉直径:16;栓钉长度:65;单列侧栓钉数:4个;竖向受力筋强度等级:HRB(F)400;箍筋强度等级:HRB(F)335;保护层厚度:250;实配钢筋(埋入式柱脚已按极限承载力进行调整):横向单侧受力筋:3Φ22;横向单侧架立筋:2Φ16;竖向单侧受力筋:3Φ22;竖向单侧架立筋:2Φ16;顶部附加箍筋:3Φ12@50;一般箍筋:4>10@100;五.计算结果1.栓钉抗剪承载力校核说明:高钢规已取消,结果仅供参考;栓钉抗剪承载力内力设计值N=721199kN,V=0.429kN,M=0.789kN∙m栓钉直径:16;栓钉长度:65;单列侧栓钉数:4个;单个栓钉的抗剪承载力:N:=min(0.43AJEJ c0.7AYf)y O MU r VV=ιnin(0.43×201.06×y∣30000.00×14.30,0.7×201.06×167×235.00)=50.53kN合力弯矩作用力臂(相对X轴为):y1nax=105.7i各位置栓钉的力臂总和为:¾≡=4470050单个栓钉承受剪力为:MEV XymC1XNNF=-5⅛ ------------ +7=3776730.00×105.71/(2×44700.50)+758729.00/4=194.17kNN v =N p ∕n v =194169.0()/4=48.54kNNVVN 栓钉抗剪承载力满足要求!2 .侧面混凝土承压计算钢标算法: 计算配筋为:_My+/X ,_]328540().()()+13050.6()X897.0() AS =0.9f y b 0= 0.9X360.00X697构造配筋为:=0.87N∕mtn 2_________ / _________ 26548.80+(2×1001.53/897.00+I)2299X89700OCW0%=14.30N∕mm2,侧面混凝土承压验算满足要求!3.柱脚配筋校核(1)翼缘侧配筋计算: 高度方向拉延筋形心间距:h 0=697计算配筋为:心+… A109Wo构造配筋为:A min =0.002b 0h 0=0.002×697×697=97162mn?(2)腹板侧配筋计算: 宽度方向拉延筋形心间距: 23068200.00÷23154.70X897.000.9×360.00X697194.12mm 22×1(X)1.53 897.00+Du +A min=0.002h0h0=0.002×697×697=97162nιf n2(3)实配钢筋(埋入式柱脚已按极限承载力进行调整):横向单侧受力筋:3Φ22;横向单侧架立筋:2Φ16;竖向单侧受力筋:3Φ22;竖向单侧架立筋:2Φ16;顶部附加箍筋:3Φ12@50;一般箍筋:<M0@100;4.柱脚极限承载力验算结果连接系数:∏j=1.20柱脚最大轴力和轴向屈服承载力的比值0.10圆管柱:N∕N v W0.2圆管柱截面全塑性受弯承载力:W p=1282.79cm3MP=W p×f y=1282790.00×345.00=442.56kN・m取M nr=Mn=442.56kN∙m圆管柱脚连接的极限受弯承载力:M U=SJH⑵+〃/+幼2.⑵÷hβ)∣20.IO×299×12(X).00×{y∣(2×1200.00+897.00)2+897.0()2-(2×12(X).(X)+897.00)}864.29kN∙mM11>Q i M nr=531.07kN-m,满足要求!u J∕7c“裙房柱脚”节点计算书一.设计依据本工程按照如下规范、规程、设计手册进行设计:1.《钢结构设计标准》(GB50017-2017)2.《建筑结构荷载规范》(GB50009-2012)3.《建筑抗震设计规范》(GB50011-2010)(2016年版)4.《高层民用建筑钢结构技术规程》(JGJ99-2015)5.《钢结构连接节点设计手册》(第三版)李星荣魏才昂秦斌主编6.《钢结构设计方法》童根树著7.《混凝土结构设计规范》(GB50010-2010)(2015年版)二.计算软件信息本工程计算软件为钢结构软件PKPM-STSV5计算日期为2023年4月8日18时3分23秒计算书中未标注单位的数据,单位均为mm三.计算结果一览柱截面尺寸:圆管299X12;材料:Q355;柱脚混凝土标号:C30:柱脚底板钢号:Q355;埋入深度:1.20m;柱脚底板尺寸:BXHXT=540×540X30;锚栓钢号:Q355:锚栓直径D=24;锚栓垫板尺寸:BXT=70X14;环向锚栓数量:4柱与底板采用对接焊缝连接:加劲肋与柱连接采用对接焊缝;埋入部分顶面加劲肋设置:T=13:栓钉直径:16;栓钉长度:65;单列侧栓钉数:4个;竖向受力筋强度等级:HRB(F)400:箍筋强度等级:HRB(F)335;保护层厚度:250;实配钢筋(埋入式柱脚已按极限承载力进行调整):横向单侧受力筋:3Φ22;横向单侧架立筋:2Φ16;竖向单侧受力筋:3Φ22;竖向单侧架立筋:2Φ16;顶部附加箍筋:3Φ12Θ50;一般箍筋:<MO@100;五.计算结果1栓钉抗剪承载力校核说明:高钢规已取消,结果仅供参考;栓钉抗剪承载力内力设计值:N=351.958kN,V=11.028kN,M=20.194kN∙m栓钉直径:16;栓钉长度:65;单列侧栓钉数:4个:单个栓钉的抗剪承载力:N:=min(0.43A sγ∣E c f cc,0.7A sγf)=min(0.43×201.()6Xyj25500.0()×9.60,0.7×201.06×167×235.00)=42.78kN合力弯矩作用力臂(相对X 轴为):y f nax=105.71各位置栓钉的力臂总和为:⅛n=4470050单个栓钉承受剪力为:NF=A +^=/7900900.00×105.71/(2×44700.50)+337571.00/4=130.45kN Z ysum4 N v =Nm=130450.00/4=32.61kNNVVN 栓钉抗剪承载力满足要求!2 .侧面混凝土承压计算钢标算法:/ 22510.47 +(2×1730.32∕897.00+I)2299X897.00=1.06N∕mm 2OC^0.8f c =9.60Λ½ww 2,侧面混凝土承压验算满足要求! 3 .柱脚配筋校核(1)翼缘侧配筋计算:高度方向拉延筋形心间距:(2h(∕d+1)2/,o σc=(~T+DU+2×1730.32897.00+Du+计算配筋为: 22310600.00+9788.28X897KX) 0.9X360.00X697 构造配筋为: A min =0.002h 0h 0=0.002×697×697=97162nιf n 2(2)腹板侧配筋计算:计算配筋对应的内力组合号:1(非地震组合);内力设计值:M v =-34.59kN ・m ;V r =-20.34kN;宽度方向拉延筋形心间距:%=697计算配筋为:_MV+½y X>_34593200.00+20341.50X897.0()A S =0.9fyb 0 = 0.9×360.00X697构造配筋为:A min =0.002b 0h 0=0.002X697×697=971.62mm 2(3)实配钢筋(埋入式柱脚已按极限承载力进行调整):横向单侧受力筋:3Φ22;横向单侧架立筋:2Φ16;竖向单侧受力筋:3Φ22;竖向单侧架立筋:2616;顶部附加箍筋:3Φ12@50;一般箍筋:4>10@100;4 .柱脚极限承载力验算结果连接系数:∏j =1.20柱脚最大轴力和轴向屈服承载力的比值:0.09圆管柱:N∕N v W0.2yM r +V v Xh A s =0.9f y h 0137.67mιn^=233.98nun^圆管柱截面全塑性受弯承载力:W p=989.00cm3MP=W p×f y=989004.00X345.00=341.21kN∙in取M nr=M n=341.21kN∙m圆管柱脚连接的极限受弯承载力:MM=f*"∖∕⑵+hB)2+a2-(21÷hβ))=13.40×299X3400.00×(y∣(2×3400.00+897,00)2+897.002-(2×3400.00+897,00)) =709.61kN*mM1t>H i M nr=409.45kN・〃i,满足要求!。

外露式刚接柱脚计算书

外露式刚接柱脚计算书

外露式刚接柱脚计算书项目名称____xxx_____ 日期_____________设计_____________ 校对_____________一、柱脚示意图二、基本参数1.依据规范《钢结构设计规范》(GB 50017-2003)《门式刚架轻型房屋钢结构技术规程》(CECS 102:2002) 2.柱截面参数柱截面高度h b =500mm柱翼缘宽度b f =500mm柱翼缘厚度t f =14mm柱腹板厚度t w =14mm3.荷载值柱底弯矩M=350mkN柱底轴力N=500kN柱底剪力V=50kN4.材料信息混凝土C25柱脚钢材Q235-B锚栓Q2355.柱脚几何特性底板尺寸 a =75mm c =100mm b t =85mm l t =75mm柱脚底板长度 L =800mm柱脚底板宽度 B =800mm柱脚底板厚度 t =30mm锚栓直径 d =39mm柱腹板与底板的焊脚高度 h f1 =10mm加劲肋高度 h s =210mm加劲肋厚度 t s =10mm加劲肋与柱腹板和底板的焊脚高度 h f2 =10mm三、计算过程1. 基础混凝土承压计算(1) 底板受力偏心类型的判别36t l L +=800/6+75/3=158.333mm 偏心距 NM e ==350×1000/500=700mm 根据偏心距e 判别式得到:abs(e)>(L/6+lt/3) 底板计算应对压区和拉区分别计算(2) 基础混凝土最大压应力和锚栓拉力a. 6/0L e ≤<锚栓拉力 0a =T)/61(max L e LBN +=σ b.)3/6/(6/t l L e L +≤<锚栓拉力 0a =T)2/(32max e L B N -=σ c. )3/6/(t l L e +>若d <60mm 则:2max 6LB M L B N ⋅⋅+⋅=σ 2min 6L B M L B N ⋅⋅-⋅=σ 柱脚底板的受压区长度 x n =m inm ax m ax σσσ-⋅L 若mm 60≥d 则:解下列方程式得到柱脚底板的受压区长度x n :0))(2/(6)2/(3n t t a e 2n 3n =---+--+x l L l L e BnA x L e x 其中,A e a 为受拉区锚栓的有效面积之和,n =E s /E c 。

外露式单向刚接受拔力柱脚锚栓抗拔计算

外露式单向刚接受拔力柱脚锚栓抗拔计算

土受压区高度 Xn 的计算方程: X3n - 3( e + L /2 ) X2n + 6αAae ( e - L /2 + Lt ) ( L -
Lt - Xn) /B = 0
( 3)
式中,α 为钢材弹性模量与混凝土弹性模量之比,
A
a e
为受拉锚栓总有效面积,E c 、E s
分别为混凝土与
钢材的弹性模量。符号说明见图 5,柱脚锚栓布置
2 外露式单向刚接受拔力柱脚锚栓的抗拔计算 在国内的石化装置设计中," 外露式单向刚接
柱脚" 应用十分广泛,其布置形式如图 1( c) 所示。 在计算中,假定钢框架柱强轴方向按刚接设计,弯 矩可以通过柱脚传递给基础; 弱轴方向按铰接设 计,通过布置竖向支撑,将水平荷载在柱脚产生的 弯矩转化为 力 偶,分 别 传 递 给 支 撑 两 侧 的 钢 柱 基 础。这种柱脚 能 充 分 发 挥 材 料 的 的安全储备。缺 点是弱轴方 向 的 竖 向 刚 度 过 于 集 中,影 响 了 框 架 的整体工作性能,见图 3。
外包式柱脚
图 1 外露式柱脚
1 - 钢柱; 2 - 柱脚底板; 3 - 垫板; 4 - 加劲肋; 5 - 柱脚锚栓; 6 - 抗剪键; 7 - 排气孔; 8 - 泄水孔
外露式刚性固定柱脚是工程最为常见的一种 计图集《单层房屋钢结构节点构造详图( 工字型截
刚接柱脚形式,这类柱脚的承载力通常受锚栓抗 面钢柱柱脚) 》( 06SG529 - 1) 中,还给出了刚接柱
确定该框架柱采用焊接 H 型钢: WH450 × 400 × 16
3 设计实例
× 25。柱脚采用外露式单向刚接柱脚,基础混凝
某石油化工装置,工程场地位于辽宁省,抗震 土等级 C30。其锚栓平面布置见图 6。

外露式钢柱的设计计算

外露式钢柱的设计计算

外露式钢柱的设计计算设计计算外露式钢柱在建筑结构中,钢柱是承担垂直荷载并传递至基础的重要承重构件。

而外露式钢柱则是指在建筑结构中直接暴露在室内或室外,起到承重和支撑作用的钢柱。

外露式钢柱的设计计算十分关键,需要考虑多种因素,保证其在使用过程中的安全性和稳定性。

1. 材料选择首先,钢柱的材料选择是设计计算的首要考虑因素。

常见的钢材有Q235、Q345等,根据实际工程需求和荷载要求选择合适的钢材品种。

在设计计算中需要明确钢材的材质参数,并保证其符合国家标准和建筑规范的要求。

2. 荷载计算设计计算外露式钢柱时,必须考虑到柱子所受的静载荷和动载荷,包括垂直荷载、风荷载等。

根据实际工程情况和使用要求,对钢柱受力情况进行详细分析和计算,确保柱子的受力性能和稳定性。

3. 弯曲和压缩计算外露式钢柱在受到拉力和压力作用时会发生弯曲和压缩变形,设计计算中需要考虑柱子的截面形状、尺寸和抗弯、抗压性能。

通过弯矩计算和压力计算,确定钢柱的合理截面尺寸和构造形式,保证其受力性能符合设计要求。

4. 抗震设计钢柱作为建筑结构的承重构件,在地震作用下承受较大的水平荷载,设计计算中需要进行抗震设计。

根据地震作用下的受力情况和变形要求,确定钢柱的抗震性能指标并进行计算,确保其在地震环境下具有良好的稳定性和安全性。

5. 连接设计外露式钢柱与梁、楼板等构件之间的连接设计也是设计计算中的重要环节。

连接部位的设计必须考虑到受力传递的有效性和稳定性,避免发生结构破坏和安全隐患。

通过合理的连接设计和计算,确保钢柱与其他构件的紧固连接牢固可靠。

综上所述,设计计算外露式钢柱需要综合考虑材料选择、荷载计算、弯曲和压缩计算、抗震设计以及连接设计等多个方面的因素。

只有在严格按照设计规范和要求进行计算和验证的基础上,才能确保外露式钢柱在使用过程中具有良好的稳定性和安全性,为建筑结构的整体稳定和安全提供保障。

“H柱柱脚外露刚接”节点计算书分析

“H柱柱脚外露刚接”节点计算书分析

“H柱外露刚接”节点计算书一. 节点基本资料设计依据:《钢结构连接节点设计手册》(第二版)节点类型为:H柱外露刚接柱截面:H-350*357*19*19,材料:Q235柱与底板全截面采用对接焊缝,焊缝等级为:二级,采用引弧板;底板尺寸:L*B= 720 mm×790 mm,厚:T= 32 mm锚栓信息:个数:6采用锚栓:双螺母焊板锚栓库_Q345-M48方形锚栓垫板尺寸(mm):B*T=95×20底板下混凝土采用C40节点前视图如下:节点下视图如下:二. 荷载信息设计内力:组合工况内力设计值组合工况1 -300.0 50.00.0 0.0 200.0 否三. 验算结果一览最大压应力(MPa) 5.20 最大19.1 满足受拉承载力(kN) 72.2 最大265满足底板厚度(mm) 32.0 最小30.7 满足等强全截面 1满足板件宽厚比 13.7 最大14.9 满足板件剪应力(MPa) 62.5 最大180 满足焊缝剪应力(MPa) 74.9 最大200 满足焊脚高度(mm) 9.00 最小8.49 满足焊脚高度(mm) 9.00 最大16.8 满足板件宽厚比 19.6 最大33.0 满足板件宽厚比 14.1 最大14.9 满足板件剪应力(MPa) 31.0 最大180 满足焊缝剪应力(MPa) 36.7 最大200 满足焊脚高度(mm) 9.00 最小8.49 满足焊脚高度(mm) 9.00 最大16.8 满足板件宽厚比 12.8 最大33.0 满足板件剪应力(MPa) 27.6 最大180 满足焊缝强度对接焊缝等强满足基底最大剪力(kN) 50.0 最大207 满足绕x轴抗弯承载力(kN*m) 1133 最小700满足绕y轴抗弯承载力(kN*m) 547 最小320 满足四. 混凝土承载力验算控制工况:组合工况1,N=(-300) kN;M x=0 kN·m;M y=200 kN·m;柱脚底板X向单向偏压,弯矩为:200 kN·m偏心距:e=200/300 ×10^3=666.667 mm底板计算方向长度:L=720 mm底板垂直计算方向长度:B=790 mm锚栓在计算方向离底板边缘距离:d=95 mme1=L/6=720/6=120 mme2=L/6+d/3=720/6+95/3=151.667 mme > e2,故:混凝土弹性模量:E c=32500N/mm^2钢材弹性模量:E s=206000N/mm^2弹性模量比:n=E s/E c=206000/32500=6.33846锚栓的总有效面积:A e=4419.44 mm^2有一元三次方程的各系数如下:A=1B=3*(e-L/2)=3×(666.667-720/2)=920C=6*n*A e/B*(e+L/2-d)=6×6.33846×4419.44/790×(666.667+720/2-95)=198215D=-C*(L-d)=(-198215)×(720-95)=(-1.23884e+008)解方程式:Ax^3+Bx^2+Cx+D=0,得底板受压区长度:x=251.423 mmσc=2*N*(e+L/2-d)/B/x/(L-d-x/3)=2×300×(666.667+720/2-95)/790/251.423/(720-95-251.423/3) ×10^3=5.2003N/mm^2锚栓群承受的拉力:T a=N*(e-L/2+x/3)/(L-d-x/3)=300×(666.667-720/2+251.423/3)/(720-95-251.423/3)=216.452 kN单个锚栓承受的最大拉力:N ta=T a/3=216.452/3=72.1507 kN混凝土抗压强度设计值:f c=19.1N/mm^2底板下混凝土最大受压应力:σc=5.2003N/mm^2底板下混凝土最大受压应力设计值:σc19.1N/mm^25.20≤19.1,满足五. 锚栓承载力验算控制工况:组合工况1,N=(-300) kN;M x=0 kN·m;M y=200 kN·m;锚栓最大拉力:N ta=72.1507 kN(参混凝土承载力验算)锚栓的拉力限值为:N t=265.167kN锚栓承受的最大拉力为:N ta=72.1507kN≤265.167,满足六. 底板验算1 混凝土反力下支承加劲肋与截面所围区格分布弯矩计算支承加劲肋与截面所围区格按四边支承板计算,依区格中点取混凝土压应力区格内混凝土不受压或仅少部分受压,取分布弯矩:M c1=0 kN2 混凝土反力下支承加劲肋内侧区格分布弯矩计算X向加劲肋与支承缘加劲肋间区格按三边支承板计算,依跨度中点取混凝土压应力控制工况:组合工况1,最大混凝土压应力:σc=5.2003 N/mm^2跨度:a2=0.5×[730-(2-1)×260]=235 mm悬挑长度:b2=0.5×(790-350+19)=194.5 mm分布弯矩:M c2=0.0992128×5.2003×235×235 ×10^-3=28.4926 kN3 混凝土反力下X向加劲肋间区格分布弯矩计算X向加劲肋间区格按三边支承板计算,依跨度中点取混凝土压应力控制工况:组合工况1,最大混凝土压应力:σc=5.2003 N/mm^2X向加劲肋间按三边支承板计算跨度:a2=260 mm悬挑长度:b2=0.5×(720-350+19)=194.5 mm分布弯矩:M c3=0.0918077×5.2003×260×260 ×10^-3=32.2741 kN4 锚栓拉力作用下角部区格分布弯矩计算角部区格按三边支承板计算控制工况:组合工况1,锚栓拉力:N ta=72.1507 kN锚栓中心到柱翼边缘距离:l a1=0.5×(720-350)-95=90mm对应的受力长度:l l1=2×90=180 mm锚栓中心到X向加劲肋距离:l a2=0.5×[790-(2-1)×260)-14]-135=123 mml a2对应的受力长度:l l2=123+min(170-90,123+0.5×48)=203 mm锚栓中心到支承肋边缘距离:l a3=135-0.5×(790-730+14)=98 mm对应的受力长度:l l3=98+min(0.5×690-0.5×790+135,98+0.5×48)=183 mm弯矩分布系数:ζa1=90×123×98/(180×123×98+90×203×98+90×123×183)=0.181233分布弯矩:M a1=N ta*ζa1=72150.7×0.181233×10^-3=13.0761 kN5 锚栓拉力作用下X向加劲肋间区格分布弯矩计算X向加劲肋间区格按三边支承板计算控制工况:组合工况1,锚栓最大拉力:N ta=72.1507 kN锚栓中心到翼缘边缘距离:l a1=0.5×(720-350)-95=90 mml a1对应的受力长度之半:l l1=l a1=90 mm锚栓中心到X向加劲肋距离:l a2=0.5×260-14=116 mml a2对应的受力长度:l l2=116+min(170-90,116+0.5×48)=196 mm弯矩分布系数:ζa2=0.5×90×116/(90×116+90×196)=0.185897分布弯矩:M a2=N ta*ζa2=72150.7×0.185897×10^-3=13.4126 kN6 要求的最小底板厚度计算综上,底板各区格最大分布弯矩值为:M max=32.2741 kN受力要求最小板厚:t min=(6*M max/f)^0.5=(6×32.2741/205 ×10^3)^0.5=30.7345 mm≤32,满足一般要求最小板厚:t n=20 mm≤32,满足柱截面要求最小板厚:t z=19 mm≤32,满足七. 柱对接焊缝验算柱截面与底板采用全对接焊缝,强度满足要求八. X向加劲肋验算加劲肋外伸长度:L b=170 mm加劲肋间反力区长度:l i=min(0.5×260,170)=130 mm与支承肋间反力区长度:l o=min{0.25×[730-260×(2-1)],170)=117.5 mm反力区面积:S r=(130+117.5)×170×10^-2=420.75 cm^21 X向加劲肋板件验算控制工况:组合工况1,混凝土压应力:σcm=5.2003 N/mm^2计算区域混凝土反力:F c=5.2003×420.75/10=218.803 kN控制工况:组合工况1,承担锚栓反力:F a=72.1507 kN板件验算控制剪力:V r=max(F c,F a)=218.803 kN计算宽度取为上切边到角点距离:b r=191.988 mm板件宽厚比:b r/t r=191.988/14=13.7135≤14.8558,满足扣除切角加劲肋高度:h r=270-20=250 mm板件剪应力:τr=V r/h r/t r=218.803×10^3/(250×14)=62.5151 Mpa≤180,满足2 X向加劲肋焊缝验算焊缝验算控制剪力和控制工况同板件验算,V r=218.803 kN角焊缝有效焊脚高度:h e=2×0.7×9=12.6 mm角焊缝计算长度:l w=h r-2*h f=250-2×9=232 mm角焊缝剪应力:τw=V r/(2*0.7*h f*l w)=218.803/(2×12.6×232)=74.8504 MPa≤200,满足九. 支承加劲肋验算加劲肋悬挑长度:L b=0.5×(690-350)=170 mm内侧反力区长度:L i=min{0.25×[730-(2-1)×260],170}=117.5 mm反力区面积:S r=[117.5+0.5×(790-730)]×170×10^-2=250.75 cm^2加劲肋内支承长度:L b=0.5×350-14=161 mm反力区面积:S r=(0.5×790-0.25×730)×161×10^-2=342.125 cm^21 支承加劲肋板件验算控制工况:组合工况1,悬挑区混凝土压应力:σcmx=5.2003 N/mm^2悬挑区混凝土反力:F cx=5.2003×250.75/10=130.398 kN控制工况:组合工况1,悬挑区承担锚栓反力:F ax=108.226 kN内侧区混凝土不受压或仅少部分受压,取混凝土反力:F ci=0 kN内侧区不承担锚栓拉力,取锚栓反力:F ai=0 kN板件验算控制剪力:V r=max(F cx,F ax,F ci,F ai)=130.398 kN内侧区板件计算宽度取为:b r=274 mm板件宽厚比:b r/t r=274/14=19.5714≤33.013,满足计算宽度取为上切边到角点距离:b r=197.149 mm板件宽厚比:b r/t r=197.149/14=14.082≤14.8558,满足加劲肋高度:h r=300 mm板件剪应力:τr=V r/h r/t r=130.398×10^3/(300×14)=31.047 Mpa≤180,满足2 支承加劲肋焊缝验算悬挑区焊缝验算控制剪力和控制工况同板件验算,V rx=130.398 kN内侧区焊缝验算控制剪力和控制工况同板件验算,V ri=0 kN焊缝验算控制剪力:V r=V rx+V ri=130.398+0=130.398 kN角焊缝有效焊脚高度:h e=2×0.7×9=12.6 mm角焊缝计算长度:l w=h r-2*h f=300-2×9=282 mm角焊缝剪应力:τw=V r/(2*0.7*h f*l w)=130.398/(2×12.6×282)=36.6986 MPa≤200,满足十. 边缘加劲肋验算支承加劲肋支承在该加劲肋上,反力区应包含支承肋反力区反力区面积:S r=S ri+S rx+0.5×(790-357)×14×10^-2=623.185 cm^21 边缘加劲肋板件验算控制工况:组合工况1,混凝土压应力:σcm=1.47727 N/mm^2计算区域混凝土反力:F c=1.47727×623.185/10=92.0613 kN控制工况:组合工况1,承担锚栓反力:F a=108.226 kN板件验算控制剪力:V r=max(F c,F a)=108.226 kN计算宽度取为板件宽度:b r=179.5 mm板件宽厚比:b r/t r=179.5/14=12.8214≤33.013,满足扣除切角加劲肋高度:h r=300-20=280 mm板件剪应力:τr=V r/h r/t r=108.226×10^3/(280×14)=27.6087 Mpa≤180,满足2 边缘加劲肋焊缝验算采用对接焊缝连接,视为等强十一. 柱脚抗剪验算控制工况:组合工况1,N=(-300) kN;V x=50 kN;V y=0 kN;锚栓所承受的总拉力为:T a=216.452 kN柱脚底板的摩擦力:V fb=0.4*(-N+T a)=0.4×(300+216.452)=206.581 kN柱脚所承受的剪力:V=(V x^2+V y^2)^0.5=(50^2+0^2)^0.5=50 kN≤206.581,满足十二. 柱脚节点抗震验算1 绕x轴抗弯最大承载力验算绕x轴柱全塑性受弯承载力:W p=2.70756e+006mm3M p=W p*f y=2.70756e+006×235=636.276 kN·m因为N/N y=300000/4.61516e+006=0.0650031<=0.13, 所以M pc=M p=636.276 kN·m绕x轴柱脚的极限受弯承载力:M u1=f u b A e(L-X n/3)=473.684×4419.44×(625-251.421/3)=1132.94 kN·mM u2=f ck BXn(L-X n/2)=26.8×790×251.421×(720-251.421/2)=3163.46 kN·mM u,base j=min(M u1,M u2)=1132.94 kN·m >=1.1M pc=699.903 kN·m,满足2 绕y轴抗弯最大承载力验算绕y轴柱全塑性受弯承载力:W p=1.23892e+006mm3M p=W p*f y=1.23892e+006×235=291.147 kN·m因为N/N y=300000/4.61516e+006=0.0650031<=Aw/A, 所以M pc=1*M p=291.147 kN·m 绕y轴柱脚的极限受弯承载力:M u1=f u b A e(L-X n/3)=473.684×2946.29×(655-790/3)=546.615 kN·mM u2=f ck BXn(L-X n/2)=26.8×720×790×(790-790/2)=6021.32 kN·mM u,base j=min(M u1,M u2)=546.615 kN·m >=1.1M pc=320.262 kN·m, 满足。

(整理)钢管柱脚计算手册

(整理)钢管柱脚计算手册

圆形底板刚接柱脚压弯节点技术手册根据对柱脚的受力分析,铰接柱脚仅传递垂直力和水平力;刚接柱脚包含外露式柱脚、埋入式柱脚和外包式柱脚,除了传递垂直力和水平力外,还要传递弯矩。

软件主要针对圆形底板刚接柱脚压弯节点,计算主要遵循《钢结构连接节点设计手册》(第二版)中的相关条文及规定,并对相关计算过程自行推导。

设计注意事项刚性固定外露式柱脚主要由底板、加劲肋(加劲板)、锚栓及锚栓支承托座等组成,各部分的板件都应具有足够的强度和刚度,而且相互间应有可靠的连接。

为满足柱脚的嵌固,提高其承载力和变形能力,柱脚底部(柱脚处)在形成塑性铰之前,不容许锚栓和底板发生屈曲,也不容许基础混凝土被压坏。

因此设计外露式柱脚时,应注意:(1)为提高柱脚底板的刚度和减小底板的厚度,应采用增设加劲肋和锚栓支承托座等补强措施;(2)设计锚栓时,应使锚栓在底板和柱构件的屈服之后。

因此,要求设计上对锚栓应留有15%~20%的富裕量,软件一般按20%考虑。

(3)为提高柱脚的初期回转刚度和抗滑移刚度,对锚栓应施加预拉力,预加拉力的大小宜控制在5~8kN/cm2的范围,作为预加拉力的施工方法,宜采用扭角法。

(4)柱脚底板下部二次浇灌的细石混凝土或水泥砂浆,将给予柱脚初期刚度很大的影响,因此应灌以高强度微膨胀细石混凝土或高强度膨胀水泥砂浆。

通常是采用强度等级为C40的细石混凝土或强度等级为M50的膨胀水泥砂浆。

一般构造要求刚性固定露出式柱脚,一般均应设置加劲肋(加劲板),以加强柱脚的刚度;当荷载大、嵌固要求高时,尚须增设锚栓支承托座等补强措施。

圆形柱脚底板的直径和厚度应按下文要求确定;同时尚应满足构造上的要求。

一般底板的厚度不应小于柱子较厚板件的厚度,且不宜小于30mm。

通常情况下,圆形底板的长度和宽度先根据柱子的截面尺寸和锚栓设置的构造要求确定;当荷载大,为减小底板下基础的分布反力和底板的厚度,多采用补强做法,如增设加劲肋(加劲板)和锚栓支承托座等补强措施,以扩展底板的直径。

外露式刚接柱脚计算书

外露式刚接柱脚计算书

外露式刚接柱脚计算书项目名称 ____xxx_____ 日期 _____________设计 _____________ 校对 _____________一、柱脚示意图二、基本参数1.依据规范《钢结构设计规范》(GB 50017-2003)《门式刚架轻型房屋钢结构技术规程》(CECS 102:2002)2.柱截面参数柱截面高度h b =500mm柱翼缘宽度b f =500mm柱翼缘厚度t f =14mm柱腹板厚度t w =14mm3.荷载值柱底弯矩M=350mkN柱底轴力N=500kN柱底剪力V=50kN4.材料信息混凝土 C25柱脚钢材 Q235-B锚栓 Q2355.柱脚几何特性底板尺寸 a =75mm c =100mm b t =85mm l t =75mm 柱脚底板长度 L =800mm 柱脚底板宽度 B =800mm 柱脚底板厚度 t =30mm 锚栓直径 d =39mm柱腹板与底板的焊脚高度 h f1 =10mm加劲肋高度 h s =210mm加劲肋厚度 t s =10mm加劲肋与柱腹板和底板的焊脚高度 h f2 =10mm三、计算过程1. 基础混凝土承压计算(1) 底板受力偏心类型的判别 36tl L +=800/6+75/3=158.333mm 偏心距 NMe ==350×1000/500=700mm根据偏心距e 判别式得到:abs(e)>(L/6+lt/3) 底板计算应对压区和拉区分别计算 (2) 基础混凝土最大压应力和锚栓拉力 a. 6/0L e ≤<锚栓拉力 0a =T)/61(max L e LBN+=σb.)3/6/(6/t l L e L +≤< 锚栓拉力 0a =T)2/(32max e L B N-=σc. )3/6/(t l L e +> 若d <60mm 则:2max 6L B ML B N ⋅⋅+⋅=σ 2min 6L B ML B N ⋅⋅-⋅=σ 柱脚底板的受压区长度 x n =m inm ax m ax σσσ-⋅L若mm 60≥d 则:解下列方程式得到柱脚底板的受压区长度x n :0))(2/(6)2/(3n t t ae 2n 3n =---+--+x l L l L e BnA x L e x其中,A e a为受拉区锚栓的有效面积之和,n =E s /E c 。

外露式单向刚接受拔力柱脚锚栓抗拔计算

外露式单向刚接受拔力柱脚锚栓抗拔计算
图 3 框架弱轴方向的结构布置与受力模式
近年来随着国内经济的发展和市场的需求不 断增加,新 增 的 各 类 石 化 装 置 趋 向 大 型 化、集 约 化,并伴随着设备国产化,同时结构专业在布置竖
图 4 混凝土“无”和“有”压应力时的拉弯柱脚计算示意
1 - 柱脚拔力 N; 2 - 偏心距 e; 3 - 柱脚螺栓;
注意,出现拔力工况的柱脚必须设置抗剪键。
图 5 符号说明示意 图 6 算例中的柱脚锚栓布置示意
图 7 混凝土强度等级为 C25、C30、C35 和 C40 的底板下混凝土受压区高度计算曲线
曲线 1 ~ 曲线 7: 分别代表 ρ = 0. 01、0. 007、0. 005、0. 003、0. 002、0. 001、0. 005 时的受压区高度
钢结构的柱脚节点是结构整体的一个重要组成部分它将上部结构荷载传至基础并连接着钢柱与钢筋混凝土基础这两种力学性质迥然不同的材料设计人员必须高度重视12架柱脚按结构内力分为铰接连接柱脚和刚性固定连接柱脚两大类见图除传递垂直力和水平力还要传递弯矩埋入式柱脚钢结构柱脚外露式柱脚外包式柱脚泄水孔计图集单层房屋钢结构节点构造详图工字型截面钢柱柱脚中还给出了刚接柱脚锚栓拉力的计算公式此公式与钢结构连外露式刚性固定柱脚是工程最为常见的一种刚接柱脚形式这类柱脚的承载力通常受锚栓抗拔力的控制
檼檼檼檼檼檼檼檼檼檼檼檼檼檼檼檼檼檼檼檼檼檼檼檼檼檼檼檼檼檼檼檼檼檼檼檼檼檼檼檼檼檼檼檼檼
( 上接第 10 页)
N = 97kN,弯矩 M = 109 kN·m,剪力 V = 42 kN。 参考文献:
为求解该工况下锚栓的拔力,首先确定偏心距 e =
M / N = 1124 mm,从示意图中得到 L = 750 mm,Lt
柱脚底板厚度校核与焊缝计算从略。

刚性露出式钢柱脚设计计算表格

刚性露出式钢柱脚设计计算表格

CF-700a钢柱脚计算二、柱脚细部设计柱脚形式为刚性固定露出式柱脚。

钢柱材质为Q345B钢,柱脚底板及支承加劲肋采用Q345B钢,锚栓采用Q345B钢。

底板下混凝土强度等级按C35考虑。

砼局部抗压强度:βc f c= 1.67kN/cm2钢材抗弯强度:f=25.0kN/cm2钢材抗剪强度:f v=15.5kN/cm2一个锚栓抗拉承载力:N t a=316.4kN锚栓直径:d=52mm一个锚栓有效截面面积:A e a=17.58cm21、柱脚底板尺寸L=130.0cmB=128.0cml t=15.0cml=L-l t=115.0cm2、底板下混凝土最大压应力计算1)偏心类型判断2)底板下混凝土最大压应力0.30kN/cm 2<βc f c ,满足。

0.22kN/cm 2<βc f c ,满足。

0.22kN/cm 2<βc f c,满足。

对于σc1:确定受压区长度:-0.29 0.004 查《节点设计手册》得,x n /l=0.9 则底板受压区长度为:x n =0.9l =103.5cm 则0.64kN/cm 2<βc f c,满足。

对于σc2:确定受压区长度:-0.22 0.004 查《节点设计手册》得,x n /l=0.68 则底板受压区长度为:x n =0.68l =78.2cm 则0.67kN/cm2<βc f c,满足。

对于σc4:确定受压区长度:-0.16 0.004 查《节点设计手册》得,x n /l=0.6 则底板受压区长度为:x n =0.6l =69cm 则0.54kN/cm 2<βc f c,满足。

ρ=A e a/LB=σc1=2N(e+L/2-l t )/Bx n (L-l t -x n /3)=对于a类偏心:对于c类偏心:x/l=(e-L/2)/l=ρ=A e a /LB=σc3=N(1+6e/L)/LB=σc5=N(1+6e/L)/LB=σc6=N(1+6e/L)/LB=σc4=2N(e+L/2-l t )/Bx n (L-l t -x n /3)=x/l=(e-L/2)/l=ρ=A e a /LB=σc2=2N(e+L/2-l t )/Bx n (L-l t -x n /3)=x/l=(e-L/2)/l=对于σc7:确定受压区长度:-0.24 0.004 查《节点设计手册》得,x n /l=0.76 则底板受压区长度为:x n =0.76l =87.4cm 则0.64kN/cm 2<βc f c,满足。

外露式刚接柱脚螺栓计算(极限状态)

外露式刚接柱脚螺栓计算(极限状态)

Z4螺栓计算-工况1混凝土抗压强度fcu,k20.1N/mm2混凝土弹性模量 3.00E+04N/mm2钢弹性模量 2.06E+05N/mm2底板长L595mm底板宽B430mm由于为双排螺栓,偏安全按螺栓群质心与底板边距离取为lt,按单排螺栓计算故螺栓距底板边ltx=0mm故螺栓距底板边lty=75mm螺栓直径为:39mm单侧螺栓个数nx=2个单侧螺栓个数ny=2个单个螺栓有效面积At=1121个螺栓选用Q345单个螺栓极限承载力Tk=526.87KN则强轴螺栓受拉侧总有效面积2242mm2则弱轴螺栓受拉侧总有效面积2242mm2N10KN偏心距e判别强轴1.1*Mp299.2KN·m29920.099.166********.3My0KN·m0.071.7118.3333偏心距ex29920.0mm偏心距ey0.0mm得X向受压混凝土分布长度:Xx251.00mm继续调整3381592569小于10000就算满足Y向受压混凝土分布长度:Xy0.00mm继续调整-7715645.18由公式得强轴螺栓总拉力Ta=580.96KN弱轴螺栓总拉力Ta=0.00KN<Tk/γRE=526.9KN得强轴边缘最小压应力:0N/mm2强轴边缘最大压应力σc=10.95N/mm2<βl*fcu,k=37.68N/mm2弱轴边缘最小压应力:0.039085402N/mm2弱轴边缘最大压应力σc=0.04N/mm2<强轴边缘最大压应力σc10.95N/mm2综合最大压应力σc=10.95N/mm2<βl*fcu,k=37.68N/mm2混凝土受压净面积An=590.86x1150=107930mm2则混凝土受压计算面积Ab=379260mm2所以混凝土局部承压提高系数 1.87假设混凝土基础距柱脚板边100mm,。

广告牌外露柱脚刚接节点计算书1105

广告牌外露柱脚刚接节点计算书1105

“圆钢管柱外露刚接”节点计算书==================================================================== 计算软件:MTS钢结构设计系列软件MTSTool v2.5.0.0计算时间:2013年11月05日16:54:33====================================================================一. 节点基本资料节点类型为:圆钢管柱外露刚接柱截面:PIPE-1320*20,材料:Q345柱与底板全截面采用对接焊缝,焊缝等级为:二级,采用引弧板;底板尺寸:L*B= 2000 mm×2000 mm,厚:T= 44 mm锚栓信息:个数:24采用锚栓:双螺母弯钩锚栓库_Q345-M68方形锚栓垫板尺寸(mm):B*T=115×20底板下混凝土采用C30节点前视图如下:节点下视图如下:二. 荷载信息设计内力:组合工况内力设计值工况N(kN) Vx(kN) Vy(kN) Mx(kN·m) My(kN·m)抗震组合工况1 290.4 0.0 -248.5 5512.5 0.0 是组合工况2 457.2 11.7 -49.7 1102.5 97.1 是三. 验算结果一览验算项数值限值结果最大压应力(MPa) 7.75 最大19.7 满足受拉承载力(kN) 515 最大550 满足锚栓上拔力(kN) 0 最大550 满足底板厚度(mm) 44.0 最小39.1 满足等强全截面 1 满足板件宽厚比14.2 最大14.9 满足板件剪应力(MPa) 32.6 最大170 满足焊缝剪应力(MPa) 60.5 最大200 满足焊脚高度(mm) 12.0 最小9.95 满足焊脚高度(mm) 12.0 最大33.6 满足最大正应力(MPa) 0 最大365 满足2轴剪应力(MPa) 0 最大212 满足3轴剪应力(MPa) 0 最大212 满足综合应力(MPa) 0 最大222 满足腹板焊脚高(mm) 8.00 最大12.0 满足腹板焊脚高(mm) 8.00 最小4.74 满足翼缘焊脚高(mm) 8.00 最大18.0 满足翼缘焊脚高(mm) 8.00 最小5.81 满足四. 混凝土承载力验算控制工况:组合工况1,N=290.4 kN;M x=5512.5 kN·m;M y=0 kN·m;柱脚受力不合理,无法计算!混凝土抗压强度设计值:f c=14.3N/mm2底板面积:A=L*B =2000×2000×10-2=40000cm2局部受压面积:A l=2000×2000×10-2=40000 cm2局部受压计算区域X向扩伸量:b x=min(2000,200)=200mm局部受压计算区域Y向扩伸量:b y=min(2000,500)=500mm局部受压计算面积:A b=(2000+2×200)×(2000+2×500×10-2=55000 cm2混凝土局部受压的强度提高系数:βl=(A b/A l)0.5=(55000/40000)0.5=1.173为地震组合工况,取γRE=0.85底板下混凝土最大受压应力:σc=7.748N/mm2底板下混凝土最大受压应力设计值:fc*Fac/γRE=14.3*1.173/0.85=19.727N/mm27.75≤14.3×1.173/0.85=19.727,满足五. 锚栓承载力验算1 锚栓受拉承载力验算控制工况:组合工况1,N=290.4 kN;M x=5512.5 kN·m;M y=0 kN·m;锚栓最大拉力:N ta=515.197 kN(参混凝土承载力验算)锚栓的拉力限值为:N t=549.952kN锚栓承受的最大拉力为:N ta=515.197kN≤549.952,满足2 锚栓上拔力补充验算风载:f w=0kN恒载:f d=0kN柱间支撑的最不利分量:f b=0kN单根锚栓承受的上拔力:f=[1.4*(f w+f b)-1.0*f d]/m=[1.4×(0+0)-1.0×0]/24=0kN≤549.952,满足六. 底板验算1 混凝土反力作用下截面所围区格分布弯矩计算截面所围区格按周边支承圆板计算,依中心点取混凝土压应力区格内混凝土不受压或仅少部分受压,取分布弯矩:M c1=0 kN圆板半径:r=660 mm分布弯矩:M c1=0.21×0×660×660 ×10-3=0 kN2 混凝土反力作用下加劲肋间区格分布弯矩计算边角区格按两边支承板计算,混凝土压应力按最大值取控制工况:组合工况1,最大混凝土压应力:σc=6.586 N/mm2(已抗震调整) 加劲肋间夹角:α=15度,半角正弦值:Sn=0.1305跨度取为加劲肋间距离:a2=2×(1320×0.5+320)×0.1305=255.831 mm加劲肋与底板角点夹角1:α1=0度,正切值:Tg1=0混凝土反力面积1:S1=(0.707×2000)2×0/(1+0)=0 mm2加劲肋与底板角点夹角2:α2=15度,正切值:Tg2=0.2679混凝土反力面积2:S2=(0.707×2000)2×0.2679/(1+0.2679)=211261.042 mm2混凝土反力面积:S=0+211261.042-π/4×13202/24=154241.137 mm2按等面积等跨度求悬挑长度:b2=S/a2=154241.137/255.831=602.902 mm分布弯矩:M c2=0.133×6.586×255.831×255.831 ×10-3=57.331 kN3 锚栓拉力作用下底板分布弯矩计算按最大锚栓拉力和三边支承板计算控制工况:组合工况1,锚栓拉力:N ta=437.918 kN(已抗震调整)加劲肋间夹角:α=15度,半角正弦:Sn=0.1305,半角余弦:Cs=0.9914锚栓中心到截面边缘距离:l a1=0.5×(2000-1320)-150=190 mml a1对应的受力长度:l l1=l a1=190 mm锚栓中心到加劲肋距离:l a2=(0.5×1320+190)×0.1305=110.947 mml a2对应的受力长度:l l2=110.947+min(320+0.5×1320-(0.5×1320+190)×0.9914,110.947+0.5×68)=248.219 mm弯矩分布系数:ζ=190×110.947×0.5/(190×110.947+190×248.219)=0.1545分布弯矩:M a=N ta*ζ=437917.628×0.1545×10-3=67.637 kN4 要求的最小底板厚度计算综上,底板各区格最大分布弯矩值为:M max=67.637 kN受力要求最小板厚:t min=(6*M max/f)0.5=(6×67.637/265 ×103)0.5=39.133 mm≤44,满足一般要求最小板厚:t n=20 mm≤44,满足柱截面要求最小板厚:t z=20 mm≤44,满足七. 柱对接焊缝验算柱截面与底板采用全对接焊缝,强度满足要求八. 加劲肋验算加劲肋外伸长度:L b=320 mm反力区分布弧度:ω=min(2×3.142/24,π×320/1320)=0.1309反力区面积:S r=0.5×0.1309×(1320+320)×320=343.481 cm21 加劲肋板件验算控制工况:组合工况1,混凝土压应力:σcm=6.586 N/mm2(已抗震调整)计算区域混凝土反力:F c=6.586×343.481/10=226.22 kN控制工况:组合工况1,承担锚栓反力:F a=437.918 kN(已抗震调整)板件验算控制剪力:V r=max(F c,F a)=437.918 kN计算宽度取为上切边到角点距离:b r=396.67 mm板件宽厚比:b r/t r=396.67/28=14.167≤14.856,满足扣除切角加劲肋高度:h r=500-20=480 mm板件剪应力:τr=V r/h r/t r=437.918×103/(480×28)=32.583 Mpa≤170,满足2 加劲肋焊缝验算焊缝验算控制剪力和控制工况同板件验算,V r=463.677 kN角焊缝有效焊脚高度:h e=2×0.7×12=16.8 mm角焊缝计算长度:l w=h r-2*h f=480-2×12=456 mm角焊缝剪应力:τw=V r/(2*0.7*h f*l w)=463.677/(2×16.8×456)=60.526 MPa≤200,满足九. 抗剪键验算取抗剪键承载力抗震调整系数γRE=0.851 正应力验算控制工况:组合工况1,N=290.4 kN;V x=0 kN;V y=-248.5 kN;锚栓所承受的拉力为:T a=3091.183 kN柱脚所承受的剪力:V=(V x2+V y2)0.5=(02+248.52)0.5=248.5 kN柱脚底板的摩擦力:V fb=0.4*(-N+T a)=0.4×(-290.4+3091.183)=1120.313 kN抗剪键X向剪力:V sx=V x×(V-V r)/V=0×(248.5-1120.313)/248.5=0 kN抗剪键Y向剪力:V sy=V y×(V-V r)/V=-248.5×(248.5-1120.313)/248.5=871.813 kN 抗剪键X向弯矩:M sx=V y×h d=871.813×100×10-3=87.181 kN·m抗剪键Y向弯矩:M sy=V x×h d=0×100×10-3=0 kN·m计算γ:截面塑性发展系数γ2=1.2γ3=1.05验算强度:σ1=σ2=87.181/1334/1.05×103=62.241N/mm2σ3=σ4==-(87.181)/1334/1.05×103=-62.241N/mm2σmax=62.241 N/mm2≤310/0.85=364.706,满足2 2轴剪应力验算控制工况同正应力验算,2轴剪力计算参上τ=0×741.957/1/20010×10=0N/mm2τ2=0 N/mm2≤180/0.85=211.765,满足3 3轴剪应力验算控制工况同正应力验算,3轴剪力计算参上τ=0×341.448/3/6753×10=0N/mm2τ3=0 N/mm2≤180/0.85=211.765,满足十. 抗剪键角焊缝验算焊缝群分布和尺寸如下图所示:角焊缝焊脚高度:h f=8 mm;有效高度:h e=5.6 mm焊缝受力:N=0kN;V x=0kN;V y=0kN;M x=0kN·m;M y=0kN·m;为地震组合工况,取连接焊缝γRE=0.9未直接承受动力荷载,取正面角焊缝强度设计值增大系数βf=1.221 焊缝群强度验算抗压面积:A N=102.189 cm2抗剪面积:A x=71.949 cm2;A y=30.24 cm2X向剪应力:τx=|V x|/A x=0×103/7194.88=0 MPaY向剪应力:τy=|V y|/A y=0×103/3024=0 MPa轴力下正应力:σN=N/A=0/102.189×10=0 MPa最大综合应力:σmax=[(σN/βf)2+max(τy,τx)2]0.5=[(0/1.22)2+max(0,0)2]0.5=0 MPa≤200/0.9=222.222,满足2 角焊缝构造检查腹板角焊缝连接板最小厚度:T min=10 mm腹板构造要求最大焊缝高度:h fmax=1.2*T min=12 mm≥8,满足腹板角焊缝连接板最大厚度:T max=10 mm构造要求最小腹板焊脚高度:h fmin=1.5*T max0.5=4.743 mm≤8,满足翼缘角焊缝连接板最小厚度:T min=15 mm翼缘构造要求最大焊脚高度:h fmax=1.2*T min=18 mm≥8,满足翼缘角焊缝连接板最大厚度:T max=15 mm构造要求最小翼缘焊脚高度:h fmin=1.5*T max0.5=5.809 mm≤8,满足。

刚接柱脚设计计算表格

刚接柱脚设计计算表格

(3)柱翼缘外侧三边支承类
区格(加设二道加劲肋)
区格内侧边长度a
=
150 MM
区格外伸边长度b
=
148 MM
b/a
=
0.99
β
=
0.1109
区格板所受最大弯距M=β
qa^2
=
5198 N-MM
柱底板厚度 t=(6M/f)^0.5 =
10 MM
取底板厚度 t
B19
=
16 MM
OK!
mm < 14.3 2
=
150 MM 148 MM
换算跨度
a=(a0^2+b0^2)^0.5
=
211 mm
换算宽度b=(a0*b0)/a
=
105 mm
b/a
=
0.50
β
=
区格板所受最大弯距M=β
0.0602
qa^2
=
5568 N-MM
柱底板厚度 t=(6M/f)^0.5 =
11 MM
取底板厚度 t
B19
=
16 MM
OK!
刚接 柱脚 设计
刚接柱脚_解法1
柱底板材质
Q345
钢板抗拉 强度 f=
底板尺寸 d= b= C1= C2= C3= C=
一侧锚栓数目
外侧 n1= 内侧 n2= 计算简图如上,假设柱底 板下的混凝土最大压应
力,σmax = fc
方程(2)的系数
f(x)=ax ^2+bx +c=0
600 mm 600 mm 70 mm 230 mm 148 mm 70 mm
锚栓(Q345)M- 24
基底反力
x= T= T 1=

看日本外露式半刚性柱脚的新计算方法 [精华]

看日本外露式半刚性柱脚的新计算方法 [精华]

1.设计简图2.外露式半刚性柱脚1)半刚性柱脚的定义满足 M u≥α*c M pc 公式的为刚性柱脚,不满足的为半刚性柱脚。

其中: M u=柱脚的最大弯曲耐力,节点系数α=1.3,c M pc=钢柱的全塑性弯矩。

2)确保外露式柱脚变形能力的三种途径(1)按锚栓杆部先屈服来设计,底板无大的变形,其恢复力特性曲线呈滑移型,耗能小。

(2)按底板先屈服来设计,其恢复力特性曲线呈纺锤型,耗能大。

(3)按钢柱先屈服来设计,即刚性柱脚。

本计算按上述(1)进行。

3)半刚性柱脚的弹性刚性计算(1)同时考虑锚栓伸长,螺纹部塑性变形,底板的平面外变形,混凝土和二次灌浆的压缩变形,来求弹性刚性的理论值,非常困难。

(2)本计算的弹性刚性计算公式,仅考虑锚栓的伸长。

同时假定回转中心位于钢柱弯曲受压侧的翼缘的外侧。

(3)柱脚的弹性刚性,可视为回转弹簧,位于底板下。

可用于计算柱的反屈点和水平位移。

本计算仅限于计算柱脚的弹性刚性。

3.设计条件方管柱:□-450x450x19,材料BCP325(冷压),最低抗拉强度490N/mm 2,屈服点325N/mm 2柱脚受力:压力N=1800 kN 剪力Q=480 kN弯矩M=850 kN-m基础:混凝土设计基准强度(相当于混凝土强度等级C30)Fc=30 N/mm2锚栓:12-M42×1100 (埋深)锚栓材料SNR490B,屈服点F by =325 N/mm2锚栓长度lb=1100+65+50=1215 mm锚板:FB-140×16 扁钢制成回字形锚板框底板:750×750×65mm,材料SN490B,最低抗拉强度490N/mm 2,屈服点325N/mm 2B=750 mmD=750 mm 基础主筋:12-D25 材料 SD345d r =25.407 mm抗拉强度 T r u =345 N/mm24.柱脚弹性刚性计算设受拉锚栓数n t =6 个锚栓断面积A b =1385 mm2柱中心至受压柱翼缘外侧的距离d c =450/2=225 mm柱中心至受拉锚栓群重心的距离d t =233 mm锚栓材料的弹性模量E=205000N/mm 2外露式柱脚的弹性刚性K BS =1.47E+05kN-m/rad5.柱脚及砼基础校核计算1)应力分布状态的判别偏心距 e=M/N=472 mm受拉锚栓群重心至底板边距离 d t '=D/2-d t =142 mmd=D-d t '=608 mme'=172 mm判别式 e>e', 故锚栓受拉。

刚接柱脚计算

刚接柱脚计算

刚接柱脚(AB01*、AB04*)工程名称:1输入柱脚尺寸450x250x6.x12输入弯矩M29.50Ton-m输入轴力N9.40Ton输入剪力V7.00Ton估计锚栓大小M36锚栓材料Q235输入d170.00mm输入d290.00mm输入d390.00mm输入d490.00mm输入d570.00mm输入d690.00mm计算得底板宽D680.00mm计算得底板长L770.00mm底板材料Q345输入混凝土基长L1920.00mm输入混凝土基宽L2830.00mm输入混凝土强度C252. 检验基础受压和锚栓受拉计算得偏心距e=M/N 3.14m混凝土基面积Ab=L1*L2763600.00mm^2柱底板面积Ae=D*L523600.00mm^2混凝土强度放大系数q1=SQRT(Ab/Ae) 1.21混凝土承压强度Fcc12.50混凝土弹性模量E28000.00计算得受拉锚栓面积Aa=3*Ae3268.0mm^2偏心量:e>L/6+Lt/3混凝土所受最大压力7.27N/mm^2Fc<q1*Fcc=15.10OK!计算受拉锚栓总拉力Tp=N*(e-L/2+Xn/3)/(L-d5-Xn/3)420777.63N柱间支撑处的竖向分力N1=16235N锚栓强度f140.00N/mm^2计算锚栓所受拉力s=(Tp+N1)/Aa133.72N/mm^2OK!3. RC柱头抗剪:水平抗剪承载力Vtb=0.4*(N+(Tp/9800))20.93OK!4. 计算板厚t底板强度s1295.00N/mm^2 A.对于两边支撑计算a1=SQRT((d1+d2)^2+(d5+d6)^2)226.27mm计算b1=(d1+d2)*(d5+d6)/a1113.14mm计算b1/a1=b1/a10.50由b1/a1用插值法得q20.06计算弯矩M1=q2*fc*a1^2计算板厚t=SQRT(6*m1/s1)B.对于三边支撑计算a2=d3+d4180.00mm计算b2=d5+d6160.00mm计算b2/a2=b2/a2 1.00由b2/a2用插值法得q30.11计算弯矩M2=q3*fc*a2^2计算板厚t=SQRT(6*m2/s1)C.对于锚栓的拉力计算一个锚栓所受拉力T=(Tp+N1)/4109253.16N锚栓孔径d42.00mm计算板厚tD.结论:5、加劲肋的计算:由底板下混凝土的分布力得到的剪力Vi1=aRi*lai*fc209.39KNVi2=Nta109.25KNVi=MAX(Vi1,Vi2)=209.39KN取加劲肋的高度和厚度为:hRi=250.00mmtRi=14.00mm 加劲肋的剪力VtR=Vi/(hRi*tRi)59.82N/mm^2<125.00OK!宽厚比bRi/tRi=14.64<14.86OK!取角焊缝的焊角尺寸:hf=10.00mmlw=225.00mm 角焊缝的抗剪强度:Vi/0.7*(hf*lw)132.94N/mm^2<200.00OK!。

柱脚计算结果Word版

柱脚计算结果Word版

柱脚计算一、GZ1柱脚计算(5-17轴):查得节点处的最不利内力组为:M=227.51KN ·MN=381.1KN柱底最大剪力为:V=64.34KN ,所对应的轴力为:N=175.6KN,则,柱底板与混凝土柱之间产生的磨擦力为F=0.4N=70.24KN>V=64.34KN,柱底抗剪满足!柱脚计算简图如附图二所示假定砼柱的强度等级为C20,则 fc=10N/mm 2按构造要求,底板尺寸取为:B ×L=310x900则底板所受的最反力为:2291.765.62632max min/10/28.763.09003101048.3046900310106.1756mm N f mm N BL M BL N c =<=±=⨯⨯⨯±⨯⨯=+=-σ经计算,砼柱抗压强度满足!如图所示,经计算,底板各区格所受的反力为:2221/67.4,/29.6mm N mm N ==σσ底板所受的最大弯矩为:1.对三边简支板:b 1=100,a 1=250b 1/a 1=0.40查得β2=0.04392221max 23/2170325091.70439.0mm N a M =⨯⨯==σβ2.对四边支承板b 1=250,a 1=100b 1/a 1=2.5查得α=0.1103222114/693810029.61103.0mm N a M =⨯⨯==ασ3.对四边支承板b 1=500,a 1=125b 1/a 1=4查得β2=0.12502221223/912112567.41250.0mm N a M =⨯⨯==σβ则:mm t mm f M t 25,213002170366max min ==⨯==取 靴梁计算:靴梁所承担的均布线荷载为:q=155×7.91=1226N/mm 2,则:Nql V mm N ql M 2452002001226/1052.24200122621212622=⨯==⨯=⨯⨯== 取-500x12x900,则:2222262/175/3.61500122452005.15.1/300/41500121052.2455mm N f mm N th V mm N f mm N th M V =<=⨯⨯===<=⨯⨯⨯==τσ 靴梁与柱底板采用双面角焊缝:mmh mm t h mmt h f f f 125.7255.15.14.14122.12.1max min min max ===≥=⨯=≤取施焊时不采用引弧板,则焊缝计算长度为:l W =200-10=190mm22/200/8.761902127.02452007.0mm N f mm N l h V w f w f =<=⨯⨯⨯==τ 靴梁与柱翼缘板采用h f =12mm 的单面角焊缝,其焊缝计算长度为:l W =500-10=490mm22/200/60490127.02452007.0mm N f mm N l h V w f w f =<=⨯⨯==τ 柱底板加劲肋计算:柱底板加劲肋所承担的均布线荷载为:q=6.29x100=629N/mm 2则:N ql V mm N ql M 786252506292121/1091.425062981812622=⨯⨯==⨯=⨯⨯== 取-250x10x500则:2222262/175/6.2350010786255.15.1/300/82.9500101091.455mm N f mm N th V mm N f mm N th M V =<=⨯⨯===<=⨯⨯⨯==τσ 底板加劲肋与底板连接时采用h f =8mm 的单面角焊缝,其计算长度为: l W =250-10=240mm22/200/5.5824087.0786257.0mm N f mm N l h V w f w f =<=⨯⨯==τ 底板加劲肋与靴梁连接时采用h f =6mm 的单面角焊缝,其计算长度为: l W =500-10=490mm22/200/2.3849067.0786257.0mm N f mm N l h V w f w f =<=⨯⨯==τ 锚栓计算:受压区计算长度:mm x 48965.691.791.7900=+⨯=底板形心到受压区合力线的距离为:mm a 28734892900=-= 锚栓轴线到受压区合力线的距离为:mm y 6373489100900=--= 则锚栓所受的最大拉力为: KN y Na M N t 399637287106.175105.30436=⨯⨯-⨯=-= 采用2M48-Q235钢锚栓,查得其单个锚栓所能承担的最大拉力为:[N t ]=206.2KN>N t =399/2=200KN锚栓支承加劲肋计算:每个锚栓支承加劲肋所承受的剪力为:V=400/4=100KN取-195x10x400 则:22/175/5.37400101000005.15.1mm N f mm N th V V =<=⨯⨯==τ 锚栓支承加劲肋与靴梁采用h f =6mm 的双面角焊缝连接,其计算长度为: l W =400-10=390mm 则:22222223222/200/4.486.30)22.18.45(/6.30239067.0101007.0/8.45239067.05.971000067.06mm N f mm N mm N l h V mm N l h Ve w f f f f w f f w f f =<=+=+⎪⎪⎭⎫ ⎝⎛=⨯⨯⨯⨯===⨯⨯⨯⨯⨯==τβστσ锚栓支承加劲肋与顶板的连接采用h f =6mm 双面角焊缝,其计算长度为: l W =195-10=185mm 则:22/200/4.64218567.01000007.0mm N f mm N l h V w f w f =<=⨯⨯⨯==τ 锚栓支承垫板的计算:mm N Qa M •⨯=+⨯⨯==4105.152)556(22004141 采用-100x25x160则:22432/300/24452082.1105.152;520825)50100(61mm N f mm N W M mm W n n =<==⨯⨯===⨯-⨯=γσ经计算,柱脚安全二、GZ1柱脚计算(4轴):查得节点处的最不利内力组为:M=376.32KN ·MN=109.53KN柱底最大剪力为:V=64.34KN ,所对应的轴力为:N=175.6KN,则,柱底板与混凝土柱之间产生的磨擦力为F=0.4N=70.24KN>V=64.34KN,柱底抗剪满足!柱脚计算简图如附图三所示假定砼柱的强度等级为C20,则 fc=10N/mm 2 按构造要求,底板尺寸取为:B ×L=310x900则底板所受的最反力为:2238.960.82632max min/10/99.839.09003101032.37669003101053.1096mm N f mm N BL M BL N c =<=±=⨯⨯⨯±⨯⨯=+=-σ经计算,砼柱抗压强度满足!如图所示,经计算,底板各区格所受的反力为:2221/38.5,/38.7mm N mm N ==σσ底板所受的最大弯矩为:1.对三边简支板:b 1=100,a 1=250b 1/a 1=0.40查得β2=0.04392221max 23/2573625038.90439.0mm N a M =⨯⨯==σβ2.对四边支承板b 1=250,a 1=100b 1/a 1=2.5查得α=0.1103222114/814010038.71103.0mm N a M =⨯⨯==ασ3.对四边支承板b 1=500,a 1=125b 1/a 1=4查得β2=0.12502221223/1050812538.51250.0mm N a M =⨯⨯==σβ则:mm t mm f M t 25,233002573666max min ==⨯==取 靴梁计算:靴梁所承担的均布线荷载为:q=155×9.38=1454N/mm 2,则:Nql V mm N ql M 2908002001454/101.29200145421212622=⨯==⨯=⨯⨯== 取-500x12x900,则:2222262/175/7.72500122908005.15.1/300/4950012101.2955mm N f mm N th V mm N f mm N th M V =<=⨯⨯===<=⨯⨯⨯==τσ 靴梁与柱底板采用双面角焊缝:mmh mm t h mmt h f f f 125.7255.15.14.14122.12.1max min min max ===≥=⨯=≤取施焊时不采用引弧板,则焊缝计算长度为:l W =200-10=190mm22/200/1.911902127.02908007.0mm N f mm N l h V w f w f =<=⨯⨯⨯==τ 靴梁与柱翼缘板采用h f =12mm 的单面角焊缝,其焊缝计算长度为:l W =500-10=490mm22/200/71490127.02908007.0mm N f mm N l h V w f w f =<=⨯⨯==τ 柱底板加劲肋计算:柱底板加劲肋所承担的均布线荷载为:q=7.38x100=738N/mm 2 则:N ql V mm N ql M 922502507382121/1077.525073881812622=⨯⨯==⨯=⨯⨯== 取-250x10x500则:2222262/175/2850010922505.15.1/300/54.11500101077.555mm N f mm N th V mm N f mm N th M V =<=⨯⨯===<=⨯⨯⨯==τσ 底板加劲肋与底板连接时采用h f =8mm 的单面角焊缝,其计算长度为: l W =250-10=240mm22/200/6924087.0922507.0mm N f mm N l h V w f w f =<=⨯⨯==τ 底板加劲肋与靴梁连接时采用h f =6mm 的单面角焊缝,其计算长度为: l W =500-10=490mm22/200/4549067.0922507.0mm N f mm N l h V w f w f =<=⨯⨯==τ 锚栓计算:受压区计算长度:mm x 4706.838.938.9900=+⨯=底板形心到受压区合力线的距离为:mm a 29334702900=-= 锚栓轴线到受压区合力线的距离为:mm y 6433470100900=--= 则锚栓所受的最大拉力为: KN y Na M N t 5356432931053.1091032.37636=⨯⨯-⨯=-= 采用2M56-Q235钢锚栓,查得其单个锚栓所能承担的最大拉力为:[N t ]=284.2KN>N t =535/2=267.5KN锚栓支承加劲肋计算:每个锚栓支承加劲肋所承受的剪力为:V=535/4=134KN取-195x10x400 则:22/175/3.50400101340005.15.1mm N f mm N th V V =<=⨯⨯==τ 锚栓支承加劲肋与靴梁采用h f =6mm 的双面角焊缝连接,其计算长度为: l W =400-10=390mm 则:22222223222/200/6541)22.161(/41239067.0101347.0/61239067.05.9713400067.06mm N f mm N mm N l h V mm N l h Ve w f f f f w f f w f f =<=+=+⎪⎪⎭⎫ ⎝⎛=⨯⨯⨯⨯===⨯⨯⨯⨯⨯==τβστσ锚栓支承加劲肋与顶板的连接采用h f =8mm 双面角焊缝,其计算长度为: l W =195-10=185mm 则:22/200/22.86218587.01340007.0mm N f mm N l h V w f w f =<=⨯⨯⨯==τ 锚栓支承垫板的计算:mm N Qa M •⨯=+⨯⨯==4105.224)562(22684141 采用-160x25x160则:22432/300/176106252.1105.224;1062525)58160(61mm N f mm N W M mm W n n =<==⨯⨯===⨯-⨯=γσ经计算,柱脚安全三、GZ2柱脚计算:查得节点处的最不利内力组为:M=340.63KN ·MN=594.54KN柱脚计算简图如附图四所示假定砼柱的强度等级为C20,则 fc=10N/mm 2按构造要求,底板尺寸取为:B ×L=360x1050则底板所受的最反力为:2272.658.32632max min/10/15.557.110503601063.34061050360105.5946mm N f mm N BL M BL N c =<=±=⨯⨯⨯±⨯⨯=+=-σ经计算,砼柱抗压强度满足!如图所示,经计算,底板各区格所受的反力为:2221/76.4,/74.5mm N mm N ==σσ底板所受的最大弯矩为:1.对三边简支板:b 1=100,a 1=300b 1/a 1=0.330查得β2=0.03552221max 23/4.2147030072.60355.0mm N a M =⨯⨯==σβ2.对四边支承板b 1=300,a 1=100b 1/a 1=3.0查得α=0.1189222114/682510074.51189.0mm N a M =⨯⨯==ασ3.对四边支承板b 1=650,a 1=150b 1/a 1=4.3查得β2=0.12502221223/1338815076.41250.0mm N a M =⨯⨯==σβ则:mm t mm f M t 25,213004.2147066max min ==⨯==取 靴梁计算:靴梁所承担的均布线荷载为:q=180×6.72=1210N/mm 2,则:Nql V mm N ql M 2420002001210/102.24200121021212622=⨯==⨯=⨯⨯== 取-500x12x1050,则:2222262/175/61500122420005.15.1/300/4050012102.2455mm N f mm N th V mm N f mm N th M V =<=⨯⨯===<=⨯⨯⨯==τσ 靴梁与柱底板采用双面角焊缝:mmh mm t h mmt h f f f 125.7255.15.14.14122.12.1max min min max ===≥=⨯=≤取施焊时不采用引弧板,则焊缝计算长度为:l W =200-10=190mm22/200/761902127.02420007.0mm N f mm N l h V w f w f =<=⨯⨯⨯==τ 靴梁与柱翼缘板采用h f =12mm 的单面角焊缝,其焊缝计算长度为:l W =500-10=490mm22/200/59490127.02420007.0mm N f mm N l h V w f w f =<=⨯⨯==τ 柱底板加劲肋计算:柱底板加劲肋所承担的均布线荷载为:q=5.74x100=574N/mm 2 则:N ql V mm N ql M 861003005742121/1046.630057481812622=⨯⨯==⨯=⨯⨯== 取-300x10x500则:2222262/175/83.2550010861005.15.1/300/92.12500101046.655mm N f mm N th V mm N f mm N th M V =<=⨯⨯===<=⨯⨯⨯==τσ 底板加劲肋与底板连接时采用h f =8mm 的单面角焊缝,其计算长度为: l W =300-10=290mm22/200/5329087.0861007.0mm N f mm N l h V w f w f =<=⨯⨯==τ 底板加劲肋与靴梁连接时采用h f =6mm 的单面角焊缝,其计算长度为: l W =500-10=490mm22/200/4249067.0861007.0mm N f mm N l h V w f w f =<=⨯⨯==τ 锚栓计算:受压区计算长度:mm x 68558.372.672.61050=+⨯=底板形心到受压区合力线的距离为:mm a 297368521050=-= 锚栓轴线到受压区合力线的距离为:mm y 72236851001050=--= 则锚栓所受的最大拉力为: KN y Na M N t 2277222971054.5941063.34036=⨯⨯-⨯=-= 采用2M42-Q235钢锚栓,查得其单个锚栓所能承担的最大拉力为:[N t ]=156.9KN>N t =227/2=114KN锚栓支承加劲肋计算:每个锚栓支承加劲肋所承受的剪力为:V=227/4=57KN取-190x10x400 则:22/175/2140010570005.15.1mm N f mm N th V V =<=⨯⨯==τ 锚栓支承加劲肋与靴梁采用h f =6mm 的双面角焊缝连接,其计算长度为: l W =400-10=390mm 则:22222223222/200/2717)22.125(/17239067.010577.0/25239067.0955700067.06mm N f mm N mm N l h V mm N l h Ve w f f f f w f f w f f =<=+=+⎪⎪⎭⎫ ⎝⎛=⨯⨯⨯⨯===⨯⨯⨯⨯⨯==τβστσ锚栓支承加劲肋与顶板的连接采用h f =6mm 双面角焊缝,其计算长度为: l W =190-10=180mm 则:22/200/38218067.0570007.0mm N f mm N l h V w f w f =<=⨯⨯⨯==τ 锚栓支承垫板的计算:mm N Qa M •⨯=+⨯⨯==41023.81)552(21144141 采用-100x25x160则:22432/300/11658332.11023.81;583325)44100(61mm N f mm N W M mm W n n =<==⨯⨯===⨯-⨯=γσ经计算,柱脚安全三、GZ3,3a,4,4a 柱脚计算:查得节点处的最不利内力组为:M=539.34KN ·MN=800.2KN柱脚计算简图如附图五所示假定砼柱的强度等级为C20,则 fc=10N/mm 2 按构造要求,底板尺寸取为:B ×L=380x1050则底板所受的最反力为:2273.971.52632max min/10/72.701.210503801034.53961050380102.8006mm N f mm N BL M BL N c =<=±=⨯⨯⨯±⨯⨯=+=-σ经计算,砼柱抗压强度满足!如图所示,经计算,底板各区格所受的反力为: 2221/79.6,/26.8mm N mm N ==σσ底板所受的最大弯矩为:1.对三边简支板:b 1=100,a 1=320b 1/a 1=0.32查得β2=0.03062221max 23/3048832073.90306.0mm N a M =⨯⨯==σβ2.对四边支承板b 1=320,a 1=100b 1/a 1=3.2查得α=0.1201222114/992010026.81201.0mm N a M =⨯⨯==ασ3.对四边支承板b 1=650,a 1=160b 1/a 1=4.1查得β2=0.12502221223/2172816079.61250.0mm N a M =⨯⨯==σβ 则:mm t mm f M t 32,1.252903048866max min ==⨯==取 靴梁计算:靴梁所承担的均布线荷载为:q=190×9.73=1849N/mm 2,则:Nql V mm N ql M 3698002001849/1037200184921212622=⨯==⨯=⨯⨯== 取-500x12x1050,则:2222262/175/5.92500123698005.15.1/300/6250012103755mm N f mm N th V mm N f mm N th M V =<=⨯⨯===<=⨯⨯⨯==τσ 靴梁与柱底板采用双面角焊缝:mmh mm t h mmt h f f f 125.7255.15.14.14122.12.1max min min max ===≥=⨯=≤取施焊时不采用引弧板,则焊缝计算长度为:l W =200-10=190mm22/200/1161902127.03698007.0mm N f mm N l h V w f w f =<=⨯⨯⨯==τ 靴梁与柱翼缘板采用h f =12mm 的单面角焊缝,其焊缝计算长度为:l W =500-10=490mm22/200/90490127.03698007.0mm N f mm N l h V w f w f =<=⨯⨯==τ 柱底板加劲肋计算:柱底板加劲肋所承担的均布线荷载为:q=8.26x100=826N/mm 2则:N ql V mm N ql M 1321603208262121/106.1032082681812622=⨯⨯==⨯=⨯⨯== 取-320x10x500则:2222262/175/40500101321605.15.1/300/2.2150010106.1055mm N f mm N th V mm N f mm N th M V =<=⨯⨯===<=⨯⨯⨯==τσ 底板加劲肋与底板连接时采用h f =8mm 的单面角焊缝,其计算长度为: l W =320-10=310mm22/200/7631087.01321607.0mm N f mm N l h V w f w f =<=⨯⨯==τ 底板加劲肋与靴梁连接时采用h f =6mm 的单面角焊缝,其计算长度为: l W =500-10=490mm22/200/2.6449067.01321607.0mm N f mm N l h V w f w f =<=⨯⨯==τ 锚栓计算:受压区计算长度:mm x 66271.573.973.91050=+⨯=底板形心到受压区合力线的距离为:mm a 304366221050=-= 锚栓轴线到受压区合力线的距离为:mm y 72936621001050=--= 则锚栓所受的最大拉力为: KN y Na M N t 406729304102.8001034.53936=⨯⨯-⨯=-= 采用2M52-Q235钢锚栓,查得其单个锚栓所能承担的最大拉力为:[N t ]=246.1KN>N t =406/2=203KN锚栓支承加劲肋计算:每个锚栓支承加劲肋所承受的剪力为:V=406/4=102KN取-188x10x400 则:22/175/38400101020005.15.1mm N f mm N th V V =<=⨯⨯==τ 锚栓支承加劲肋与靴梁采用h f =6mm 的双面角焊缝连接,其计算长度为: l W =400-10=390mm 则:22222223222/200/4831)22.145(/31239067.0101027.0/45239067.0941*******.06mm N f mm N mm N l h V mm N l h Ve w f f f f w f f w f f =<=+=+⎪⎪⎭⎫ ⎝⎛=⨯⨯⨯⨯===⨯⨯⨯⨯⨯==τβστσ锚栓支承加劲肋与顶板的连接采用h f =6mm 双面角焊缝,其计算长度为: l W =190-10=180mm 则:22/200/68217867.01020007.0mm N f mm N l h V w f w f =<=⨯⨯⨯==τ 锚栓支承垫板的计算:mm N Qa M •⨯=+⨯⨯==41033.157)557(22034141 采用-100x32x160则:22432/295/16778512.11033.157;785132)54100(61mm N f mm N W M mm W n n =<==⨯⨯===⨯-⨯=γσ经计算,柱脚安全友情提示:方案范本是经验性极强的领域,本范文无法思考和涵盖全面,供参考!最好找专业人士起草或审核后使用。

外露式钢柱的设计计算

外露式钢柱的设计计算

外露式钢柱的设计计算下载温馨提示:该文档是我店铺精心编制而成,希望大家下载以后,能够帮助大家解决实际的问题。

文档下载后可定制随意修改,请根据实际需要进行相应的调整和使用,谢谢!并且,本店铺为大家提供各种各样类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,如想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help yousolve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts,other materials and so on, want to know different data formats and writing methods, please pay attention!随着城市建设的不断发展,外露式钢柱作为一种具有较高实用性和美学价值的建筑结构元素,在建筑设计中被广泛运用。

外露式钢结构柱脚设计

外露式钢结构柱脚设计

外露式钢结构柱脚设计
摘要]外露式柱脚可兼做铰接与刚接,分析了外露式柱脚的受力形式,提出了外露式柱脚的构造要求,归纳了外露式柱脚的计算原理,并给出了外露式柱脚的应用局限性。

[关键词]外露式柱脚铰接刚接
引言
钢结构柱脚是连接上部结构与基础的重要部分,对整个结构的安全及造价有重大影响。

柱脚按受力性能分为铰接与刚接,铰接柱脚宜采用外露式,刚接柱脚可采用外露式、埋入式及外包式。

外露式柱脚是将钢柱通过底板与锚栓固定在混凝土表面的柱脚,兼可做成铰接与刚接,其构造简单,施工方便,在实际工程中有广泛应用。

1.外露式柱脚的受力分析
钢柱传来的轴力首先通过钢柱与底板间的焊缝传递给底板,再由底板把压力传给混凝土基础。

由于底板与混凝土之间不能受拉,当底板出现拉力时,由嵌固在基础中的锚栓来承担。

在柱脚中,锚栓通常不能用以承受柱脚底部的水平剪力,此部分的水平剪力应由柱脚底板与其下部的混凝土的摩擦力来抵抗。

当剪力过大时,应考虑设计剪力键来分担。

铰接柱脚仅传递轴力和剪力,不传递弯矩,弯矩仅出现在刚接柱脚的连接中。

在刚接柱脚中,弯矩由柱底板直接传给基础,通过混凝土的承压来抵抗,而由弯矩产生的拉力则通过锚栓的受拉来抵抗。

2.外露式柱脚的构造要求。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

外露式刚接柱脚计算书项目名称____xxx_____ 日期_____________设计_____________ 校对_____________一、柱脚示意图二、基本参数1.依据规《钢结构设计规》(GB 50017-2003)《门式刚架轻型房屋钢结构技术规程》(CECS 102:2002) 2.柱截面参数柱截面高度h b =500mm柱翼缘宽度b f =500mm柱翼缘厚度t f =14mm柱腹板厚度t w =14mm3.荷载值柱底弯矩M=350mkN柱底轴力N=500kN柱底剪力V=50kN4.材料信息混凝土C25柱脚钢材Q235-B锚栓Q2355.柱脚几何特性底板尺寸a=75mm c=100mm b t=85mm l t=75mm柱脚底板长度 L =800mm柱脚底板宽度 B =800mm柱脚底板厚度 t =30mm锚栓直径 d =39mm柱腹板与底板的焊脚高度 h f1 =10mm加劲肋高度 h s =210mm加劲肋厚度 t s =10mm加劲肋与柱腹板和底板的焊脚高度 h f2 =10mm三、计算过程1. 基础混凝土承压计算(1) 底板受力偏心类型的判别36t l L +=800/6+75/3=158.333mm 偏心距 NM e ==350×1000/500=700mm 根据偏心距e 判别式得到:abs(e)>(L/6+lt/3) 底板计算应对压区和拉区分别计算(2) 基础混凝土最大压应力和锚栓拉力a. 6/0L e ≤<锚栓拉力 0a =T)/61(max L e LBN +=σ b.)3/6/(6/t l L e L +≤<锚栓拉力 0a =T)2/(32max e L B N -=σ c. )3/6/(t l L e +>若d <60mm 则:2max 6LB M L B N ⋅⋅+⋅=σ 2min 6L B M L B N ⋅⋅-⋅=σ 柱脚底板的受压区长度 x n =m inm ax m ax σσσ-⋅L 若mm 60≥d 则:解下列方程式得到柱脚底板的受压区长度x n :0))(2/(6)2/(3n t t a e 2n 3n =---+--+x l L l L e BnA x L e x 其中,A e a 为受拉区锚栓的有效面积之和,n =E s /E c 。

)3/()2/(2n t n t max x l L x B l L e N --⋅-+⋅=σ锚栓拉力 3/)3/2/(n t n a x l L x L e N T --+-⋅= 综上解得:基础混凝土的最大压应力 ==max c σσ 4.88 N/mm 2c f l β≤=11.9 N/mm 2 柱脚底板的受压区长度 x n =476.19mm锚栓拉力 T a =405.045kN2. 锚栓的强度校核柱脚中部的锚栓主要起到安装定位作用,承受拉力较小,忽略其抗拉贡献。

锚栓直径 d =39mm 锚栓有效面积 A e a =976mm 2Q235锚栓抗拉强度 a t f =140N/mm 2锚栓拉应力(考虑20%的锚栓强度富裕量):a ea t 42.1A T ⋅⋅=σ=1.2×405.045×1000/(4×976)=124.501 N/mm 2 a t f ≤=140N/mm 23. 水平剪力计算V =50kN)(4.0a T N +⋅=362.01kNV<0.4(N+Ta) 不需设置抗剪键4. 底板厚度计算柱腹板、翼缘与加劲肋分割底板,形成若干板块区。

(1)受压侧底板厚度计算a. 中部三边支承板块区:b 2/a 2=185/480=0.38若b 2/a 2 > 0.3,则α=0.04122n n c 2/)2/(a x L x M ⋅-⋅⋅=σα=0.041×4.88×(476.19-800/2)/ 476.19×4802×10-3 mm/mm kN ⋅否则,22n n c 2/)2/(05.0b x L x M ⋅-⋅⋅=σ=0.05×4.88×(476.19-800/2)/ 476.19×1852×10-3 mm/mm kN ⋅解得 M 2=7.5mm/mm kN ⋅b. 压区三边支承板块区:b 2/a 2=150/200=0.75若b 2/a 2 > 0.3,则α=0.09122c 2a M ⋅⋅=σα=0.091×4.88×2002×10-3 mm/mm kN ⋅ 否则,22c 205.0b M ⋅⋅=σ=0.05×4.88×1502×10-3 mm/mm kN ⋅ 解得 M 2=17.96mm/mm kN ⋅c. 压区两边支承板块区:b 2/a 2=116.51/238.17=0.48若b 2/a 2 > 0.3,则α=0.05822c 2a M ⋅⋅=σα=0.058×4.88×238.172×10-3 mm/mm kN ⋅ 否则,22c 205.0b M ⋅⋅=σ=0.05×4.88×116.512×10-3 mm/mm kN ⋅ 解得 M 2=16.14mm/mm kN ⋅d. 中部四边支承板块区:b 3/a 3=472/198=2.38,β=0.12523n n c 2/)2/(a x L x M ⋅-⋅⋅=σβ=0.125×4.88×(476.19-800/2)/ 476.19×1982×10-3 =3.82mm/mm kN ⋅上述计算中,若有负值则略去,得到的最大弯矩值M 2max 为17.96mm/mm kN ⋅。

由压区确定的底板厚度fM t max 26⋅==22.93mm 。

(2)受拉侧底板厚度计算单个螺栓的拉力 3/a ta T N ==405.045/3=101.261kN按照力扩散宽度L a /5.15.3⋅-计算,若大于板块边缘长度则取板边缘长度。

a. 两边支撑板:板1的竖向位移 13113EI a P u = 板2的竖向位移 23223EI c P u = 由21u u =得 332121ac I I P P ⋅= 又P P P =+21,得3231311aI c I P c I P ⋅+⋅⋅⋅=3231322aI c I P a I P ⋅+⋅⋅⋅= 因此,区格板边缘线弯矩111l a P M ⋅= 222l c P M ⋅= M max =max{M 1,M 2}fM t max 6⋅==29.92mm b.三边支撑板:(注:按连续梁比拟板的特性)板1的竖向位移131124EI c P u = 板2的竖向位移23223EI a P u = 由21u u =得3321218ca I I P P ⋅⋅= 又P P P =+21,得313231188aI c I P a I P ⋅⋅+⋅⋅⋅⋅= 31323228a I c I P c I P ⋅⋅+⋅⋅⋅= 因此,区格板边缘线弯矩1114/l c P M ⋅= 222l a P M ⋅= M max =max{M 1,M 2}fM t max 6⋅==18.81mm由拉区确定的底板厚度t =29.92mm 。

综合底板拉区与压区的计算结果,取底板厚度t =30mm 。

5. 柱与底板焊缝:翼缘采用完全熔透的坡口对接焊缝,腹板采用双面角焊缝。

角焊缝焊脚高度 h f1 =10mm翼缘与底板对接焊缝面积 A F =t f ×B f =7000mm 2腹板与底板角焊缝面积 A eww =0.7×h f1×(h b -2×t f -2×h f1) ×2=6328mm 2)2(eww F Nc A A N +=σ= 24.596N/mm 2)2)2(6(2b2f b f f b 3f f eF Mc h t h t b h t b M W M ⋅-⋅⋅+⋅⋅==σ=105.815N/mm 2 ewwv A V =τ= 7.901N/mm 2 验算翼缘连接焊缝Mc Nc f σσσ+==24.596+105.815=130.4112mm /N f ≤=2152mm /N验算腹板连接焊缝2v 2fNc fs )()(τβσσ+==21.6542mm /N =≤w f f 1602mm /N6. 锚栓支承加劲肋计算(1) 加劲肋强度验算c b t s i12/)()2(σ⋅-⋅+++=h L b c t c V =153.808 kN n n c f b t i2/)4/(2/)()2/2/)((x L x b B h l a V -⋅⋅-⋅++=σ=84.96 kNta N =101.261kN 锚栓拉力近似由两道焊缝承担,以此考虑锚栓拉力对焊缝的作用},,max {ta i2i1imax N V V V ==153.808kN正应力若 21i i V V > 或 ta N >V i26/152)(s 2s t imax M t h l a V ⋅-⋅+⋅=)(σ=153.808×1000×(75+75)/(2×(210-15)2×10/6) 否则 6/154)(s 2s f imax M t h b B V ⋅-⋅-⋅=)(σ=153.808×1000×(800-500)/(4×(210-15)2×10/6) M σ=182.0222mm /N剪应力 ss imax v 15t h V ⋅-=)(τ= 153.808×1000/(210-15)/10 =78.8762mm /N 折算应力 =⋅+=2v 2M equ 3τσσ227.5882mm /N =≤f 1.1236.52mm /N(2) 加劲肋宽厚比验算s b s s 2/)(t h L t b -==(800-500)/2/10=15y23518f ≤=18 (3) 翼缘端部与加劲肋采用对接焊缝,翼缘侧与加劲肋采用角焊缝h f2=10mm 加劲肋与底板的焊缝应力:若 21i i V V > 或 ta N >V i2)152(7.02f2t f2imax Nc -⋅-+⋅⋅⋅=h l a h V σ=153.808×1000/(2×0.7×10×(75+75-2×10-15))否则)1522/2/(7.02f2f f2imax Nc -⋅--⋅⋅⋅=h b B h V σ=153.808×1000/(2×0.7×10×(800/2-500/2-2×10-15))解得 Nc σ=95.533=<w f 22.1f 195.22mm /N加劲肋与柱的焊缝应力:若 21i i V V > 或 ta N >V i222f2s f2t imax 2f2s f2imax V )6/)152(7.0222.12/)(())152(7.02(-⋅-⋅⋅⋅⋅+⋅+-⋅-⋅⋅⋅=h h h l a V h h h V τ 否则 22f2s f2f imax 2f2s f2imax V )6/)152(7.0222.14/)(())152(7.02(-⋅-⋅⋅⋅⋅-⋅+-⋅-⋅⋅⋅=h h h b B V h h h V τ 解得 V τ=146.458=≤w f f 1602mm /N。
