差压式流量计误差分析
差压式孔板流量计容易出现的问题及解决方法
差压式容易出现的问题及解决方法摘要：本文主要针对差压式（孔板）流量计的“空跳”现象以及采用差压式流量仪表计量时的一些不正常现象监管方法及防止对策。
关键词：差压式流量计空跳现象监管方法防止对策差压式（孔板）流量计因其设计规范，简单牢固，一致性好，不需实流标定诸多优点被广泛应用于贸易结算，但在实际使用过程中，经常会出现一此问题，比如“空跳”、多计、少计及导压管高度修正等问题，使供、用双方蒙受不必要的损失，下面就对产生这些问题的原因进行实例分析并提出解决办法。
一、差压式流量计是以伯努利方程和流动连续性方程为依据，当流体流经节流件（或传感器）时，在其两侧产生差压，而这一差压与流量的平方成正比。
将差压变送器与流量显示仪表配合起来检查零位输出，如果零位存在偏差，则可能的原因如下。
（一）差压变送器静压误差。
根据JJG640-1994差压式流量计检定规程规定：单向静压试验：在正压室加入公称压力，保持5min后撤压，待10min后，测量基本误差和回程误差，然后用同样方法对负压进行同样试验；双向静压试验：在正、负压室同时加25%的公称压力，待稳定后测量输出下限值的变化量，然后将压力上升到公称压力作同样的试验。
在实际工作中，经常采用加工作静压，这种方法在产品经常推荐采用。
具体操作方法是：在检定完毕后，先开平衡阀，再开正压阀，送正负压室工作压力，通过调整零点克服静压影响。
例：某蒸汽用户，现场安装条件符合要求，但是其总阀门在节流装置以前。
在差压变送器检定完毕后，先开平衡阀，再开正压阀，送正负压室工作压力，此时差压变送器零点为，调差压变送器零点上移至检定时数值为，完毕后，将差压变送器投入运行。
当用户停汽一段时间后，流量积算仪走字。
其解决方法有以下几种：？1.条件具备者尽可能采用规程上规定的静压值进行静压试验。
？2.不方便时加工作静压也未尝不可，加工作压力调整静压螺钉来克服静压影响。
在静压螺钉调过后，用内六角扳手将差压变送器容腔内膜盒连接C型簧片与引出轴松开，使膜盒处于自然放松状态，然后再拧紧，重新检定一遍。
流量计测量误差大的紧要原因及解决方法
流量计测量误差大的紧要原因及解决方法流量计是工业领域中常用的测量仪器之一，用于测量液体或气体的流量。
在使用流量计进行测量时，常常会碰到测量误差较大的问题，这对于工业生产流程的掌控会产生不良影响。
本文将从流量计测量误差大的紧要原因和解决方法两方面进行分析。
流量计测量误差大的紧要原因1. 测量介质的物理特性不一致流量计所测量的介质往往具有不同的物理特性，例如密度、温度、粘度等，而这些物理特性的不一致会直接影响到流量计的测量结果。
因此，当我们选择流量计时，确定要考虑介质的物理特性以及流量计的适用范围，以保证测量结果的精准性。
2. 流量计在使用过程中的磨损和老化随着时间的推移，流量计的各种零部件会显现不同程度的磨损和老化，从而导致流量计的测量精度下降。
此时，需要定期检修维护，适时更换已经损坏或老化的零部件，以确保流量计的正常工作。
3. 安装不规范流量计在安装的过程中，假如显现一些安装不规范的情况，例如管路弯曲度过大、管道直径不符合标准要求、安装地点受到外界干扰等等，都会导致流量计的测量精度下降，甚至无法正常测量。
因此，在安装流量计时，确定要依照标准要求进行规范化操作，以削减安装误差。
流量计测量误差大的解决方法1. 选择合适的流量计选择合适的流量计是削减测量误差的关键。
依据介质的性质和流量计的测量范围来选择合适的流量计。
例如，对于低流量介质可选用涡轮番量计，对于高流速的流体可选用差压流量计。
2. 定期检修维护定期检修维护是确保流量计正常工作的保证。
对于流量计的零部件，需要依照相关操作手册或者厂家要求进行检修和更换，确保流量计的工作精度。
3. 规范安装流量计规范安装流量计是削减安装误差的关键。
在流量计安装前，需要进行相关的规划和设计，并依照标准要求进行管路的安装。
对于安装地点受到外界干扰的情况，需要进行有效的减震和保护措施，以确保流量计正常工作。
总结流量计是工业领域中测量流体流量的紧要仪器，但是在使用过程中，会存在测量误差大的问题。
流量计产生误差的原因.doc
流量计产生误差的原因标准孔板是由机械加工获得的一块圆形穿孔的薄板。
它的节流孔圆筒形柱面与孔板上游端面垂直，其边缘是尖锐的，孔板厚与孔板直径比是比较小的。
孔板在测量管内的部分应该是圆的并与测量管轴线同轴，孔板的两端面应始终是平整的和平行的3.1孔板偏心根据GB2624-81规定，孔板应与节流装置中的直管段对中。
实验表明，孔板偏心引起的计量误差一般在2%以内，孔径比β值愈高，偏心率影响愈大，应不用值高的孔板。
3.2孔板弯曲由于安装或维修不当。
使孔板发生弯曲或变形，导致流量测量误差较大。
在法兰取压的孔板上进行测试，孔板弯曲产生的最大误差约为3.5%，3.3孔板边缘尖锐度孔板入口边缘磨损变钝不锐或受腐蚀发生缺口，或孔板管道内部的焊缝或计量法兰垫片，都将使实际流量系数增大和差压降低，造成计算气量偏小。
二、提高计量精度的措施1.消除气流中的脉动流管道中由于气体的流速和压力发生突然变化，造成脉动流，它能引起差压的波动，而节流装置的流量计算公式是以兰孔板的稳定流动为基础的，当测量点有脉动现象时，稳定原理不能成立，从而影响测量精度，产生计量误差。
脉流流量总不确定度等于按GB/T2624-93计算的测量误差与脉动附加不确定度的合成。
式中：ET-脉动附加不确定度，无量纲； -轴向时均速度，m/s； -速度脉动分量均方根值，m/s。
(公式应用条件≤0.32) 因此，为了保证天然气计量精度，必须抑制脉动流。
常用的措施有：(1)在满足计量能力的条件下，应选择内径较小的测量管，提高差压和孔径比；(2)采用短引压管线，减少管线中的阻力件，并使上下游管线长度相等，减少系统中产生谐振和压力脉动振幅增加；(3)从管线中消除游离液体，管线中的积液引起的脉动可采用自动清管系统或低处安装分液器来处理。
2.计量装置的设计安装应符台SY/T 6143-1996由于影响孔板流量计测量精度的根本原因是节流装置的几何形状和流动动态是否偏离设计标准。
脉动流对差压式流量计测量误差影响的研究
Ａｂ ｔａ ｔ Ｂａ ｅ ｎ ｔ ａ ｕ ｅ ｎ ｈａ ａ ｔ ｒｓ ｉ ｓｏ ｆ ｅ ｅ ｉｌｐｒ ｓ ｕｒ ｌ ｓｒ ｃ ｓ ｄ ｏ ｈｅ ｍｅ ｓ ｒ ｍｅ ｔｃ ｒ ｃ ｅ ｉ ｔｃ ｆｄｉｆ ｒ ｎｔａ ｅ ｓ ｅ ｆｏｗｍ ｅ ｅ ｎ ｐｕ ｓ ｔｎｇ ｆｏ ，ｔ ｔ ｒｉ ｌａ ｉ ｌ ｗ ｈｅ ｍｅ ｓ ｅ ｅ ｒ ｏｒｏ ｆｅ ｅ ｉ ｌｐ ｅ ｓ ｅ ｆｏｗｍ ｅ ｅ ｓａ ａｌ ｚ ｄ ｕｎｄ ｒｄ ｆ ｅ ｅ ｌ ｗ ｌ ａ ｉ ｇ ｆ ｅ ｕｅ ｃ ｅ ａ ｕｒ ｍ ｎｔｅ ｒ ｆｄｉｆ ｒ ｎｔａ ｒ ｓ ｕｒ ｌ ｔ ｒｗａ ｎ ｙ ｅ ｅ ｉｆ ｒ ｎｔｆｏ ｐｕ ｓ ｔｎ ｒ ｑ ｎ ｉ ｓ
ｄ ｆｅ ｅ ｔｒ ｓ ｎｓ ｉ ｅ ｗｅ ｅ ｕｓ ｄ ｔ ａ ｕｒ ｌ ａ ｉ ｇ ｆｏ ｓ ｆ ｒ ｄ ｆｅ ｅ ｔ ｐｕ ｓ ｔｎｇ ｆ ｅ ｕｅ ｉ ｓ ａ ｄ ａ ｐ ｉ ｉｆ ｒ ｎ ｅ ｐｏ ｅ ｔｍ ｒ ｅ ｏ ｍｅ ｓ ｅ ｐｕ ｓ ｔｎ ｌ ｗ ｏ ｉｆ ｒ ｎ ｌ ａ ｉ ｒ ｑ ｎｃｅ ｎ ｍ ｌ— ｔ ｄｅ ． Ｔｈｅ ｅ ａ ｉ ｎｓ ｐ ｕ ｓ ｒ ｌｔｏ ｈｉ ｂｅ ｗｅ ｎ ｈｅ ｌ ｔ ｅ ｔ ｆｏｗ ｐｕｌａ ｉ ｒ ｑ ｎ ｙ， ｐｕ ｓ ｔｎ ａ ｐ ｉｕｄ ｓ ｔｎｇ ｆ ｅ ｕｅ ｃ ｌ ａ ｉ ｇ ｍ ｌｔ ｅ， ｆｏ ｌ ｗｍ ｅ ｅ ｒ ｓ ｏｎｓ ｔｒ ｅｐ ｅ ｔｍ ｅ ａ ｄ ｔ ｅ ｍ ｅ ｓ ｒ ｍｅ ｒ ｏ ｓｏ ａｎｅ ．Ｒｅ ｅ ｒ ｈ ｒ ｓ ｔ ｈｏ ｔ ｔｔ ａ ｕｒ ｍｅ ｔｅ ｒ ａ ｅ ｅ — ｉ ｎ ｈ ａ ｕ ｅ ｎｔｅ ｒ ｒ ｗａ ｂｔ ｉ ｄ ｓ ａ ｃ ｅ ｕｌｓ ｓ ｗ ｈａ ｈｅ ｍｅ ｓ ｅ ｎ ｒ ｏｒｃ ｎ ｂ ｆ
孔板差压式流量计测量水蒸气误差分析
２０ ０ ８年第 ２ 期
梅 山科 技
・ ４ ７・
孔板 差 压 式 流量 计 测量 水 蒸 气误 差 分 析
冯 桂 红
（ 山 钢 铁 公 司 能 源 部 南 京 ２ ０ ３ ） 梅 １ ０ ９
摘 要 ： 介绍 了孔板 差压 式 流量 计测 量水 蒸 气的 工作原 理 ， 对导 致孔板 差 压式 流量 计产 生 测量误 差 的各 种 内、 因素进 行 了分析 ， 阐述 了相 应 的校 正 补偿 方法 ， 外 并 为公 司今 后 孔 板 差压
验最 为 丰富 、 标准 化程 度最 高 的流量 计 ， 因其 结构
式 中 ： 为质量 流 量 ， ｇ ＳＣ为 流 出系 数 ； ｇ ｋ／； Ｄ 为管 道 内径 ， ｅ为 节 流件 正 端 取 压 口平 面 上 的 ｍ；
简单 、 制造 成 本 较低 、 能 比较 稳 定 、 用 寿命 较 性 使
Ｆｅ ｕｉ ｏ ｎｇ Ｇ ｈ ｎｇ
（ ｅｇ ｐ ｒｍｅ ｔｏ ｉｈ ｎ Ｉｏ ＆ Ｓ ｅ ｌＣ ． Ｎａ ｊｎ １ ０ ９ Ｅｎ ｒ ｙ Ｄｅ ａｔ ｎ ｆＭｅｓ ａ ｒ ｎ ｔｅ ｏ ， ｎ ｉｇ ２ ０ ３ ）
Ｋ ｅ ｒ ： ｒｆｃ ｄｉｆ ｒ ｎｔａ ｌ ｍ ｅ ｅ ｍ ｅ ｓ ｅ ｅ ｔ ｓ ｅ ｍ ； ｒ ｏ ｙ ｗｏ ｄｓ ｏ ｉｉｅ； ｆ ｅ ｅ ｉｌｆｏｗ ｔ ｒ； ａ ｕｒ ｍ ｎ ； ｔ ａ ｅｒｒ
长且 已标 准化 ， 因而 在 工 业 上得 到 了最 广 泛 的 应
气体 膨胀 系数 ； ｄ为 工 作 条 件 下 节 流 件 的 开 孔 直 径 ， ｐ为 节流 件人 口端 流体 密度 ， ｇ ｍ。 ｍ； ｋ／ 。
１ ２ 流 出 系 数 Ｃ 的 补 偿 ．
差压式流量故障判断与处理

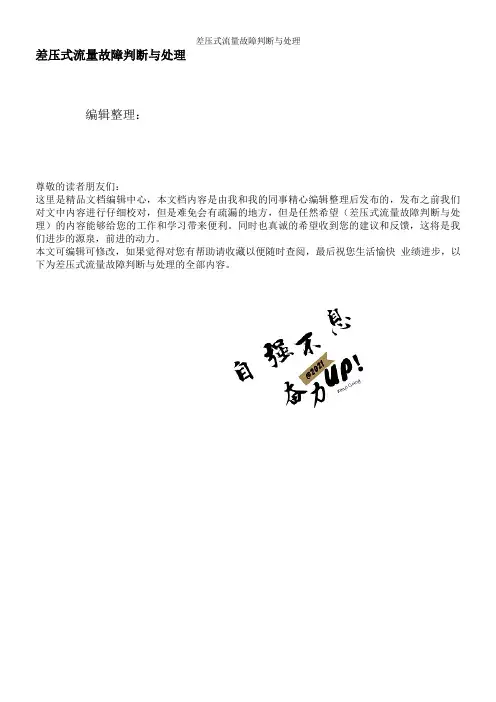

差压式流量故障判断与处理编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（差压式流量故障判断与处理）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为差压式流量故障判断与处理的全部内容。
差压式流量故障判断与处理差压式流量计又称节流式流量计,是工业生产中测量流量最成熟、最常用的一种测量仪表。
它是基于流体流动的节流原理，利用流体流经节流装置时产生的压力差来实现流量测量。
目前在分公司的生产过程中广泛应用于蒸汽、水、空气等介质的测量中.一．差压流量计的组成：差压流量计一般由节流装置（标准孔板、喷嘴、弯管、涡街等)、导压管、三阀组、差压变送器、一次阀、排污阀组成（如右图）.二．差压流量计的工作原理：流体在装有节流装置的管道中流动时,在节流装置前后的管壁处，流体的静压力发生变化的现象称为节流现象。
节流装置是一种放在管道中的局部收缩元件。
沿管道流动的流体.由于有压力而具有静压能，同时有流速又具有动能。
这两种形式的能量在一定条件下可以相互转化，但参加转换的能量总和保持不变。
连续流动的流体遇到安装在管道内的节流装置时，受到节流装置的阻碍作用而形成流束的局部收缩，流体的流通面积减小，流速增大从而动能增大.由于能量守恒，其静压力必然减小。
由于惯性作用，流束的最小收缩截面并不在节流装置的开孔处，而在其后某一位置。
此处流速最大，相应的静压力最小。
也就是说。
当流休流经节流装置时，在节流装置的前后会产生压力差.节流装置前流体压力较高,称为正压，以“+”表示;节流装置后流体压力较低，称为负压，以“—"表示。
节流装置前后压差的大小与流量有关.管道中流体的流量越大.在节流装置前后产生的压差也越大。
差压式流量计引起测量误差的原因
差压式流量计引起测量误差的原因差压式流量计是常见的流量计测量仪器，常被用来测量流体在管道内的流量。
但是在应用过程中，有时会发现测量结果与真实值存在一定误差，这种误差可能来自于差压式流量计本身的设计以及应用环境。
本文将探讨影响差压式流量计测量误差的原因。
差压传感器的影响差压式流量计的核心部件是差压传感器，它通过测量管道中不同位置的压差来确定流量大小。
但是，在实际应用中，差压传感器可能会存在以下问题：精度不足差压传感器的精度是影响测量准确度的重要因素。
如果传感器的精度不足，会导致测量结果与真实值之间存在较大误差。
此时可以通过更换更精确的传感器来提高测量准确度。
识别不当有些差压传感器对测量对象的形态有着一定的要求，只有符合要求的流体形态才能够被准确地测量。
如果在使用中没有考虑到这一点，就会导致测量误差。
因此，在选择差压传感器时，需要特别注意识别要求，以确保测量的准确性。
污染问题差压传感器的敏感部分容易被管道中的杂质和污染物污染，影响传感器的稳准性，导致测量误差。
因此，在使用差压流量计进行测量时，需要确保管道干净、无杂质。
测量环境的影响除了差压传感器本身，测量环境也可能成为影响流量计测量误差的重要因素。
以下是测量环境可能产生的影响：管道几何形状的影响差压式流量计在使用前需要在管道上安装，该装置的位于管道的位置及选取的管道长度也对流量计的测量准确度有着很大的影响。
如果安装位置选择不当，管道长度不足或过长，都会导致测量误差的产生。
管道或流体的温度和压力问题流体在管道内的温度和压力会直接影响差压式流量计的测量准确度。
因此，在进行测量时，需要考虑流体的温度和压力变化，做出相应的补偿和调整。
其他因素除了以上因素，还有其他因素也可能会影响差压式流量计的测量准确度，如：•测量仪表的可靠性•流体粘度的影响•测量电缆的影响在使用差压式流量计进行流量测量时，需要综合考虑以上的种种因素，确保测量结果的准确性。
化工仪表-差压式流量计常见故障分析和处理方法
4
指示偏高
低压侧管路不严密
检查、排除泄漏
低压侧管理积存空气
排净空气
蒸汽等的压力低于设计值
按实际密度补正
差压计零位漂移
检查、调整
节流装置和差压计不配套，不符合设计 规定
按规定更换配套差压计
5
标尺超出标尺上限
实际流量超过设计值
换用合适范围的差压计
低压侧管路严重泄漏
排除泄漏
信号线路有断线
化工仪表-差压式流量计常见故障分析和处理方法
序号
故障现象
故障原因
处理方法
1
指示为零或移动很小
平衡阀未全部关闭或泄露
关闭平衡阀，修理或换新
节流装置根部高低压阀未打开
打开
节流装置至差压计间阀门、管路堵塞
冲洗管路，修复或换阀
蒸汽导压管未完全冷凝
待完全冷凝后开表
节流装置和工艺管道间衬垫不严密
拧紧螺栓或换垫
差压计内部故障
冲洗管路、疏通阀门
差压计内部有故障
检查排除
7
指示波动大
流量参数本身波动太大
高低压阀适当关小
测压元件对参数波动较敏感
适当调整阻尼作用
8
指示不动
防冻设施失效，差压计及导压管内液压 冻住
加强防冻设施的效果
高低压阀未打开
打开高低压阀
检查、修复
2
指示在零下
高低压管路反接
检查并正确连接好
信号线路反接
检查并正确连接好
高压侧管路严重泄漏或破裂
换件或换管道
3
指示偏低
高压侧管路不严密
检查、排除泄漏
平衡阀不严或未关紧
检查、关闭或修理
差压式流量计流量测量不确定度评定
2024年第2期品牌与标准化Evaluation of Measurement Uncertaintyfor the Outflow Coefficient of Differential Pressure FlowMetersFENG Xin ,ZHOU Wenhui ,CHEN Qingyu ,LIU Xiuxiu(Henan Institute of Metrology,Zhengzhou 450008,China)Abstract :Differential pressure flowmeters have advantages such as high measuring accuracy and good reliability.They are widely used in fields such as petroleum,chemical industry,metallurgy,and heating.They play an important role in environmental protection,energy conservation,emission reduction,and flow trade settlement.This article takes a standard orifice plate with an accuracy level of 1.5and a size of DN200as an example,and establishes a mathematical model based on the national verification regulations JJG 640—2016Differential Pressure Flowmeters .It analyzes various sources of uncertainty,calculates and evaluates the uncertainty of flow measurement for flow meters,aiming to provide reference for relevant metrology verification personnel.Keywords :differential pressure flowmeter;discharge coefficient;uncertainty差压式流量计流量测量不确定度评定冯鑫，周文辉，陈青玉，刘休休（河南省计量测试科学研究院，河南郑州450008）【摘要】差压式流量计具有测量精度高、可靠性好等优点，被广泛应用于石油、化工、冶金、供暖等领域，在环保节能减排、流量贸易结算等方面发挥着重要作用。
差压式流量计常见故障分析
在工业自动化生产中，差压式变送器在压力、压差、流量方面的测量，得到了非常广泛应用，在自动控制系统中发挥重要的作用。
由于新疆广汇150万立方/天LNG装置在连续性、安全性方面要求很高的特点，因此在自动化仪表设计、选型等各方面都将处于领先地位。
装置中所选用的差压变送器是美国Rosemount公司生产的3051型差压变送器，和节流元件配合使用，组成变压式流量计，用来测量流量。
如果在正常生产时，不能及时迅速解决出现的问题，就会严重影响生产的顺利进行，甚至危及生产安全。
因此对LNG装置现场仪表维护人员的技术水平提出了更高要求。
一、差压式流量计组成差压式流量计由节流元件、差压变送器、三阀组、引压管、根部阀等组成。
二、差压式流量计工作原理通过引压管，将节流元件的差压引入差压变送器。
来自正、负引压管的压力直接作用于变送器传感器双侧隔离膜片上，通过膜片内的密封液传导至测量元件上，测量元件将测得的差压信号转换为与之对应的电信号传递给转化器，经过放大等处理变为标准电信号输出。
三、变压变送器在LNG装置中的流量测量应用方式差压变送器在LNG装置中的流量测量应用方式是与节流元件相结合，利用节流元件的前后产生的差压值测量液体流量，如图1所示：图1 差压式流量计安装示意图节流元件采用的是标准孔板，取压方式选用的是1//法兰取压。
差压变送器的安装位置高于测量介质，引压管的敷设采用坡度敷设方式，主要是为了利于将管道内的冷凝液回流到工艺管道内，防止积液。
四、差压式流量计常见故障分析差压式流量计在测量过程中，常常会出现一些故障，故障的及时判定分析和处理，对正在进行的生产来说是至关重要的。
根据日常维护中的经验，总结归纳了一些判定分析方法和分析流程。
（一）引压管堵塞1．负引压管堵塞。
当流量增加而负引压管又堵塞时，流量计示值会升高。
当流量降低而负引压管又堵塞时，流量计示值下降。
管道中流量不变（保持原流量），则其流量计示值不变。
2．正引压管堵塞。
差压流量计的误差探究
此 问题 常 应 用 的 消 除 法 为 ： 保 证 垫 片 尺 寸 值 的
合理且与安装中心相 互对正。
【 关 键 词 】差 压 流 量 计 误 差 方 法
２ ． ２未按规范要求安设 导压 管路
一
通 常 来 说 ， 此Байду номын сангаас类 问题 很 少 出 现 。 然 而 ， 旦 出现 那 么 将 会 产 生 巨 大 的 测 量 误 差 。 集 中
无论 是 在 设计 方 面 还 是 在 计 算 方 面 都 能够 达 到
度偏长 ，那么测量动作反应 比较迟缓 。另外，
在对液体进行测量时 ，必须确保水平管线有一 体 可以充满整个管道，减少 测量 误差的产 生。 然而， 在 既要求横平竖直又要求美观的前提 下，
通 常 会 和 此 规 定 产 生 冲 突 。 对 于 此 问题 ， 具 体 的消 除 办 法 为 严 格 参 照 技 术 规 范 以及施 工 要 求
１差 压 式 流量 计 的构 成
此 类 差 压 式 流 量 计 主 要 由 以 下 几 部 分 构 成 ： 其 一 ， 标 准 节 流 装 置 。此 装 置 在 加 工 生 产
测量 误差 ，其 原因包含 以下两 点： （ １ ）管路
长 度 不 标 准 。根 据 相 关 规 范 规 定 ，通 常 导 压 管
形 情 况产 生 ，必 须立 即进 行 更 换 ；第 二 ，节 流 装 置表 面 存 在 污 垢 而 影 响 正 常 的流 通 面 积 。采
流量 大小 的测 量仪表 ， 目前 已经 得 到 了十分 广 泛 的应 用 。本文 笔 者 结合 自身多年 实践 工作 经验 ，
针 对 差压 流 量 计 的 构 成 以 及 测 量 误 差产生的原 因进行 了详 细阐述，
差压式流量计误差分析
差压式流量计误差分析一、理论误差1.测量介质项误差：差压式流量计的测量介质通常是气体或液体，不同的测量介质具有不同的物性参数，如密度、粘度等，这些参数会影响差压式流量计的测量精度。
2.压力损失项误差：在差压式流量计中，节流装置会引起一定的压力损失。
这种压力损失会影响差压计的测压精度，从而影响流量测量的准确性。
3.流场项误差：差压式流量计的测量精度还受到管道流场分布的影响。
在不均匀的流场中，流体的流动速度会不同，从而导致测量精度的降低。
二、系统误差1.仪表本身误差：差压式流量计通常有一个指定的测量精度范围，但由于制造工艺和材料的限制，仪表本身会存在一定的误差。
例如，差压计的灵敏度、零点漂移等都会造成系统误差。
2.传感器误差：差压式流量计中的传感器通常是压力传感器，它们也会存在一定的误差。
这些误差包括灵敏度误差、非线性误差等，会直接影响到流量计的测量精度。
3.温度误差：差压式流量计的测量精度还会受到温度的影响。
差压计内部的温度变化会导致仪表的精度变化，从而引起测量误差。
三、环境误差1.湍流误差：差压式流量计在流速较高、流量较大的情况下，很容易产生湍流现象。
湍流会导致流体流动不稳定，从而影响差压计的测量精度。
2.振动误差：差压式流量计通常安装在管道上，而工业生产环境中常存在振动。
这些振动会干扰差压计的正常运行，从而影响测量的准确性。
3.颗粒物干扰：在差压式流量计的测量介质中存在颗粒物时，这些颗粒物会附着在差压计或管道内壁上，从而引起测量精度的下降。
总的来说，差压式流量计误差包括理论误差、系统误差和环境误差。
对于差压式流量计的误差分析，需要综合考虑多种因素，并采取相应的措施来减小误差，提高测量的准确性。
差压式孔板流量计中各种因素对计量结果的影响
差压式孔板流量计中各种因素对计量结果的影响摘要：差压式孔板流量计分为差压装置、差压变送器和流量积算仪三大部分，它的工作原理是当介质流过差压件，在左右两侧产生压差，根据伯努利方程和流动连续性方程，可计算出介质的瞬时流量。
差压式孔板流量计相关技术较为成熟，并且使用方便、拆装便捷、有相关的检定规程、易于检定，因此广泛应用于蒸汽、液体及天然气等介质的贸易结算。
一般情况下，计量数据较大，计量结果的些许偏差就会造成较大的损失，因此如何增加差压式孔板流量计的计量准确性十分重要。
关键词：差压式孔板流量计；因素；计量结果；影响一、差压式孔板流量计的相关概述孔板流量计指的是由差压变送器、压力变送器等配套组成的高量程比差压流量装置。
应用该设备能够对天然气、蒸汽、液体的流量进行测量，因此被广泛应用于供热、供电、化工等行业。
针对于差压式孔板流量计而言，主要由节流件这种一次检测件和差压变送器、流量显示仪等二次装置构成，该设备主要应用于气体流量测量工作，具有性能稳定、结构简单、使用可靠性高等特点。
差压式孔板流量计工作过程中，管道内的流体首先经过设备中的节流装置，而后在节流件附近形成局部收缩，此时流速增加，在上下游两侧会形成静压力差。
在已知相关参数的情况下，设备可根据气体流动性原理，推导出差压与流量之间存在的关系，最终得出气体流量。
二、影响因素（一）密度取值方法的影响蒸气密度可通过公式法、状态方程法、查表法3种方法获取。
其中，公式法使用的是IAPWS-IF97公式；状态方程法使用的是理想气体方程PV=nRT，应注意状态方程法适用范围较窄；查表法是使用《国际单位制的水和水蒸气的性质》中的数据，并进行线性插值从而得出蒸汽的密度，这个方法比公式法及状态方程法方便，但会产生一定的偏差。
标准值的密度取值方法采取公式法，经验值的密度通过查表所得，从结果看出，每个检定点的相对误差都较小，最大相对误差的绝对值没有超过0.1%，因此平常做差压式孔板流量计的检定时，为求方便，密度的求取方式可采取查表法。
气体体积流量测量的温度压力补偿公式及相对误差计算
气体体积流量测量的温度压力补偿公式及相对误差计算Prepared on 22 November 2020流量计示值修正（补偿）公式我公司能源计量的流量计示值单位规定为20℃，标准状态的流量，如设计选型使用了不同流量计示值单位，则根据设计的流量单位（质量流量kg/h 、0℃，及20℃，标准状态或工作状态）选用对应的温度、压力修正（补偿）公式；不同测量原理的流量计，应根据其流量计流量方程（公式）选用对应的温度、压力修正（补偿）公式。
1. 气体流量测量的温度、压力修正（补偿）公式：1.1 差压式流量计的温度、压力修正（补偿）实用公式：一般气体体积流量（标准状态20℃，），根据差压式流量计流量方程，可得干气体在标准状态（20℃，）的积流流量:）（）（）（）（15.273T 325.101p 15.273T 325.101p q q vNvN +'⋅++⋅+'=' （1）式中： q'vN ——标准状态下气体实际体积流量；q vN ——标准状态下气体设计体积流量；p'——气体实际压力，kPa ；p ——气体设计压力，kPa ；T'——气体实际温度，℃；T ——气体设计温度，20℃。
1.2 一般气体质量流量的温度、压力修正（补偿）公式：T p T p q q mm ''=' （2）式中： q'vN ——标准状态下气体实际体积流量；q vN ——标准状态下气体设计体积流量；p'——气体实际压力，绝对压力；p ——气体设计压力，绝对压力；T'——气体实际温度，绝对温度；T ——气体设计温度，绝对温度。
1.3 蒸汽的温度、压力修正（补偿）公式：根据差压式流量计流量方程，可得蒸汽的质量流量:ρρ'='mm q q （3）式中： q'm ——蒸汽实际质量流量；q m ——蒸汽设计质量流量；ρ'——蒸汽实测时密度；ρ——蒸汽设计时密度；依据水和水蒸汽热力性质IAPWS-IF97公式其密度计算模型，工业常用范围内水蒸汽的密度为：式中:，ρ为水蒸汽密度；P 为压力,MPa ；v 为比体积，m 3/kg ；T 为温度，K ；R 为水物质气体常数，kg -1K -1；n i 、I i 、J i 为公式系数见“表1”。
差压式流量计测量误差的原因分析
差压式流量计测量误差的原因分析差压式流量计是一种常用的流量测量装置，其工作原理是通过测量流体流过管道时产生的压力差来计算流量，其测量原理简单、结构紧凑且性能可靠。
然而，差压式流量计在实际应用过程中可能存在一定的测量误差。
下面将对差压式流量计测量误差的原因进行详细分析。
1.仪表误差：差压式流量计在制造过程中可能会存在仪表的制造误差，导致其测量结果与实际流量存在一定差异。
这种误差一般会在厂家出厂时进行校准和调试，但由于制造工艺、材料特性等因素的影响，仪表的测量误差难以完全消除。
2.液体性质变化：差压式流量计对流体的性质变化比较敏感，如温度、密度、黏度等的变化都会影响测量结果。
特别是流体的黏度较大时，由于流体的黏性作用，流体流动的阻力增大，从而产生额外的压力损失，导致流量计的测量结果偏小。
3.流体流动状态：差压式流量计对流体流动状态的变化也会产生影响。
当流体的流速较低或存在慢流现象时，流量计的测量结果会出现偏小的情况。
而当流体的流速较快时，会存在压力波动的现象，导致测量结果的波动。
4.装置布置不合理：差压式流量计的测量精度也受到装置布置不合理的影响。
在实际应用中，由于管道布局的限制，差压式流量计的安装位置和方向选择可能受到一定限制。
如流量计的进口处存在流体流动不稳定、有积气或含有固体颗粒等情况时，都会影响测量结果的准确性。
5.流量计与管道之间的适配：差压式流量计与管道之间的连接方式和密封性也会对测量结果产生影响。
若连接方式不合理、密封不严密等都会导致压力损失增大，流量计的测量结果偏小。
6.其他因素：除了以上因素，差压式流量计的测量误差还可能受到其他因素的干扰，如周围环境的温度波动、压力波动等。
这些因素都可能对测量结果产生一定的影响。
为了减小差压式流量计的测量误差，可以采取以下措施：1.定期校准和维护：定期对差压式流量计进行校准和维护，确保其测量结果的准确性和稳定性。
2.在安装过程中注意布置合理：在安装差压式流量计时，应注意布置合理，避免流动状态不稳定、有积气或含有固体颗粒等情况。
孔板流量计的正负误差的分析与解决办法
孔板流量计的正负误差的分析与解决办法一、孔板流量计正误差的分析与解决办法1、隔离液液位高度不等引压管中从冷凝罐到差压变送器中的液位是为了将高温介质与差压变送器隔开，保护差压变送器。
如果低压侧液位高度高于高压侧液位高度，将导致测量差压增大，测量流量就会增大。
解决办法：检查高低侧冷凝罐的高度是否一致，如果不一致，进行校正。
检查冷凝罐的高度是否高于蒸汽管道，如果低于管道，将冷凝罐的高度抬高。
2、变送器零点漂移如果使用时间较长，变送器的零点可能会发生漂移，如果是正漂移，显示的差压将会增大，显示的流量也会增大。
解决办法：对变送器的零点进行校正。
3、差压变送器的三阀组漏气如果三阀组中的低压阀漏气，将会导致测量差压增大，测量结果就会增大。
解决办法：如果三阀组中的低压阀门漏气，将该阀门进行紧固，必要时进行更换。
4、孔板厚度不符合规定标准中规定孔板流量计的孔板厚度应介于孔板开孔厚度e与0.05D之间。
如果超出这个范围，将使气体流过孔板的阻力损失增大，使计量值比实际值偏高。
解决办法：检查孔板厚度，如果超出这个范围，进行更换。
5、流通截面积的变化在现场使用中，孔板表面可能会黏结上一层污垢或杂质，导致流通截面积变小，测量差压就会增大，从而测量流量增大。
解决办法：检查孔板周围是否干净，对其进行清洗。
6、上下游直管段长度不够上下游直管段长度如果不够，气体将得不到充分发展，会使计量结果造成较大误差，如果上游在规定直管段内存在单个弯头或平面双弯头，将使计量结果偏高。
解决办法：改造蒸汽管道，使上下游直管段长度达到规定要求。
在节流装置之前加装整流器。
二、孔板流量计负误差的分析与解决办法1、变送器零点漂移如果使用时间较长，变送器的零点可能会发生漂移，如果是负漂移，显示的差压将会减小，显示的流量也会减小。
解决办法：对变送器的零点进行校正。
2、隔离液液位高度不等引压管中从冷凝罐到差压变送器中的液位是为了将高温介质与差压变送器隔开，保护差压变送器。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
差压式流量计使用中的测量误差分析
差压式流量计在现场实际应用时，它的测量误差往往会增大，有时可达到10%－－20%，特别是在采用差压式流量计作为工艺生产过程的物料（水、蒸汽、煤气及原料）的计量，进行经济核算和物料平衡时，减少测量误差尤为重要。
但必须注意的是，不仅需要合理的选型、准确的设计计算和加工制造，更要注意正确安装、维护和符合使用条件等才能保证孔板流量计有足够的实际测量精度。
下面分析一下几种造成测量误差的原因：
1、被测流体的工作状态变动
如果在实际应用时被测流体的工作状态（如温度、压力）以及相应的流体密度、粘度和管道粗糙度等参数，与设计时不一致，如果仍按照原有的仪表常数推算流量，将与实际流量有误差，则可根据有关计算公式加以修正或重新设计计算。
2、孔板安装不正确
我公司刚投产试车时，煤气流量计显示过小，经检查为孔板装反，而实际是孔板的尖锐一侧应迎着流体流向为入口端，呈喇叭口形的一侧为出口端，注意方向。
除此之外，安装时孔板开孔中心与管道中心线不同心，也会造成测量误差，引压管堵塞及垫片等凸出物的出现也是引起误差的原因。
3、孔板入口边缘被磨损
由于孔板使用时间较长，特别是在被测介质夹杂固体颗粒等杂物情况下，或被化学腐蚀，都会造成孔板的几何形状和尺寸的变化，如果孔板的入口边缘的尖锐度由于受到介质冲击或腐蚀而变钝，这样在相等数量的流体经过时所产生的压差ΔP减小，从而引起显示值偏低。
严重时需更换孔板。
4、孔板表面的结垢和流通截面积的变化
在现场使用中，孔板表面可能会沾结上一层污垢，或者由于在孔板前后角落处日久而沉积杂质，或由于强腐蚀作用都会使管道的流通截面积发生渐变，以及引压导管管路的泄露和堵塞，都会造成测量误差。
我公司由于使用的煤气较脏（含焦油），造成孔板前后取压环室被堵，取压口无压差，流量计无流量显示，经拆下后清理两环室并更换导压管，流量计显示正常。
5、变送器零点漂移和量程设置不当也会引起测量误差
由于时间较长，变送器的零点会发生漂移，若是负漂移，变送器输出电流则小于标准4MA，流量则显示偏低，若是正漂移，变送器输出电流则大于标准4MA，流量则显示偏高。
若量程设置较大，流量则显示偏低，量程设置较小，流量则显示偏高。
