电子技术课程设计报告 三端集成稳压电路
三端集成稳压器设计与应用
g
完整的直流稳压电路原理图
第一种方法：传统的线性电源作为辅助电源。
它是用普通的矽钢片低频变压器降压后，又经过四只二极管全波整流，经C5、C6平滑滤波后加到三端稳压器7815输入端。
电路见图2：
图 2 低频变压器构成的辅助电源
第二种方法：一种不用低频变压器降压的简易辅助电源。
它的实用电路见图4。
用两只无极性的高频电容C6 、C7，直接从两路220V(经过输入滤波电路之后)电网电压中取得低频脉动电压，并串联两只电阻R2、R3限流。
然后经过四只二极管全波整流，最后再输入集成稳压器7815，以提供所需电压。
IC输入端并联一只稳压二极管箝位，防止浪涌电压损坏7815。
图 3 一种不用低频变压器降压的简易辅助电源。
三端稳压电路分析与制作(完整电子教案文本)

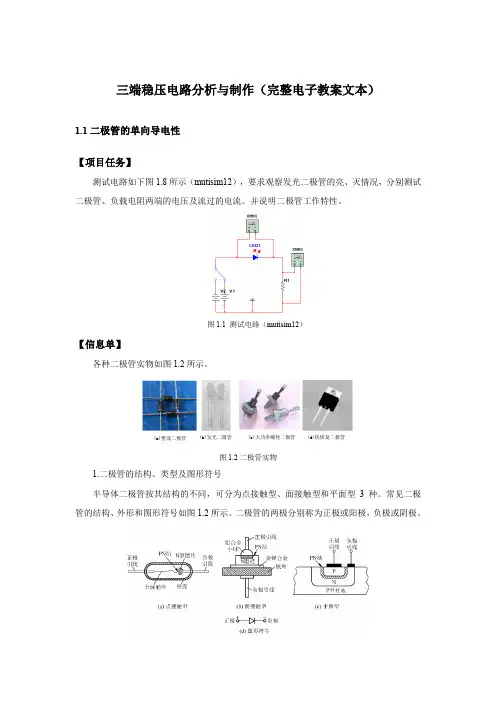

三端稳压电路分析与制作（完整电子教案文本）1.1二极管的单向导电性【项目任务】测试电路如下图1.8所示（mutisim12），要求观察发光二极管的亮、灭情况，分别测试二极管、负载电阻两端的电压及流过的电流。
并说明二极管工作特性。
图1.1 测试电路（mutisim12）【信息单】各种二极管实物如图1.2所示。
(a)整流二极管(b)发光二极管(c)大功率螺栓二极管(d)快恢复二极管图1.2二极管实物1.二极管的结构、类型及图形符号半导体二极管按其结构的不同，可分为点接触型、面接触型和平面型3 种。
常见二极管的结构、外形和图形符号如图1.2所示。
二极管的两极分别称为正极或阳极，负极或阴极。
图1.3 半导体二极管的结构、外形与图形符号2.二极管的型号安装国家标准GB249-74的规定，国产二极管的型号由5部分组成，见下表所示。
表1.1二极管的型号 第1部分（数字）第2部分 （拼音） 第3部分 （拼音） 第4部分 （数字） 第5部分 （拼音）电极数目材料及极性 二极管类型 二极管类型 规格号2-二极管 A-N 锗材料B-P 锗材料C-N 硅材料D-P 硅材料E-化合物材料 P-普通管 W-稳压管 Z-整流管 K-开关管 F-发光管U-光电管 表示某些性能与参数上的差别 表示同型号中的挡别例如，2CP12是N 型硅制作的普通二极管；2CZ14是N 型硅制作的整流二极管；2CZ14F 是2CZ14型整流管的F 挡。
3.判别二极管极性二极管是有极性的，通常在二极管的外壳上标有二极管的极性符号。
标有色道(一般黑壳二极管为银白色标记， 玻壳二极管为黑色银白或红色标记)的一端为负极， 另一端为正极。
如图 1.4所示。
图1.4 二极管的极性判别二极管的极性也可通过万用表的欧姆挡测定，将万用表打在×100 或×1k 挡上，由于二极管具有单向导电性，正向电阻小，反向电阻大(这在后续内容会详细分析)，在测试时，若二极管正偏时，则万用表黑表笔所搭位置为二极管的正极，而红表笔所搭为二极管的负极。
用三端集成稳压器制作多功能直流稳压电源
元器件的极性及引脚排列
模拟电子技术基础>>> 实训 用三端集成稳压器制作多功能直流稳压电源
5．安装集成直流稳压电源电路 图为集成直流稳压电源的实物连接图，利用万能板对照实物连接图进行元器件的焊 接和装配。安装时，要注意元器件的极性及引脚排列。
集成直流稳压电源的实物连接图
模拟电子技术基础>>> 实训 用三端集成稳压器制作多功能直流稳压电源
集成直流稳压电源调试结果记录
模拟电子技术基础>>> 实训 用三端集成稳压器制作多功能直流稳压电源
四、检测与评价
项目检测与评价见表。
项目检测与评价
6．调试集成直流稳压电源 1）集成直流稳压电源安装完毕后，经检查无误方可通电检测。 2）如图所示，变压器输入端加上220V交流电，测量变压器次级绕组两端的电压V2，结果记 录于表中。注意此电压为交流电，必须用万用表交流电压挡测量。 3）测量滤波电容器C1两端的电压V，结果记录于表中。此电压为直流电压，必须用万用表直 流电压挡测量，同时注意电压的正负极性。 4）调节RP的阻值，测量电路的输出电压VO的变化范围，结果记录于表中。如果测量数据与 原理分析基本一致，则电路制作成功。
LM×37系列集成稳压器
模拟电子技术基础>>> 实训 用三端集成稳压器制作多功能直流稳压电源
4．检测集成直流稳压电源电路元器件
在集成直流稳压电源电路中，主要的元器件有变压器、整流桥、三端稳压器、电解电容、电
位器和电阻器，在安装之前必须对它们进行检测，以确保元器件是好的。本制作需要区分的元器
件极性及引脚见表。
2．了解可调式三端集成稳压器 可调式三端集成稳压器不仅输出电压可调节，而且稳压性能要优于固定式，被称为第二代三 端集成稳压器。 （1）可调式三端集成稳压器外形和电路符号
三端集成稳压器的试验电路
2.电感滤波电路
桥式整流电感滤波电路
桥式整流电感滤波电路的波形
6.1.3 稳压电路
当电网电压发生波动或负载电流变化比较 大时，其输出电压仍会不稳定。为此，在整 流滤波电路后面需要加上稳压电路，构成稳 压电源。
并联型稳压电路
串联型稳压电路
1 .硅稳压管稳压电路
硅稳压管稳压电路是利用稳压管反向击穿 电流在较大范围内变化时，稳压管两端电 压变化很小的特性进行稳压的。 硅稳压管稳压电路结 构简单，元件少，成 本低，只能用于稳定 电压要求不高且不可 调、稳定度差的场合。
桥式整流加接滤波电容电路 输出电压uo的波形
例6-3 在如下图所示的单相桥式整流电容电路 中，交流电源频率f = 50Hz，负载电阻 R = 40，负载电压U = 20V，试求变压器 副边电压，并计算滤波电容的耐压值和电 容量。
L o
解：
Uo 20 （1）由 U o 1.2 U 2 可得 U 2 17 V 1.2 1.2
2 .串联型晶体管稳压电路
串联型晶体管稳压电路
3.提高稳压电源性能的措施来自调整管采用复合管具有辅助电源的稳压电路
比较放大电路采用差动放大电路
比较放大电路采用恒流源负载
6.1.4 串联型稳压电源的应用
由集成运放构成的串联型稳压电源
6.2 集成稳压电源
随着集成电路工艺的发展，稳压电源中的 调整环节、放大环节、基准环节、取样环节 和其他附属电路大都可以制作在同一块硅片 内，形成集成稳压组件，称为集成稳压电路 或集成稳压器。目前生产的集成稳压器很多， 但使用比较广泛的是三端集成稳压器。三端 集成稳压器根据输出电压是否可调，可分成 固定式三端集成稳压器和可调式三端集成稳 压器。
采用集成运放的全波整流电路
实验3三端稳压电源原理图绘制(精)

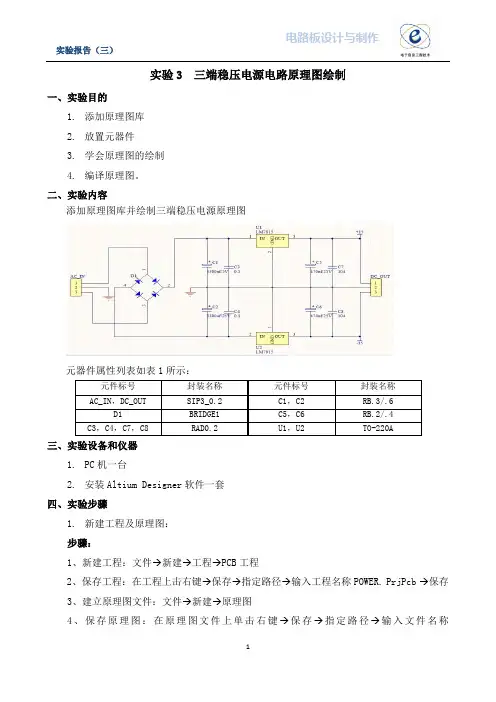

实验3 三端稳压电源电路原理图绘制一、实验目的1.添加原理图库2.放置元器件3.学会原理图的绘制4.编译原理图。
二、实验内容添加原理图库并绘制三端稳压电源原理图元器件属性列表如表1所示：三、实验设备和仪器1.PC机一台2.安装Altium Designer软件一套四、实验步骤1.新建工程及原理图：步骤：1、新建工程：文件→新建→工程→PCB工程2、保存工程：在工程上击右键→保存→指定路径→输入工程名称POWER. PrjPcb →保存3、建立原理图文件：文件→新建→原理图4、保存原理图：在原理图文件上单击右键→保存→指定路径→输入文件名称DPOWER.SCHDOC→保存2.添加外部的原理图库库→libraries→已安装库→安装→找到“元器件库大全”→打开→关闭3.放置元器件并修改元器件的属性4.连接元器件5.编译原理图检查错误编译工程可以检查设计文件中的设计草图和电气规则的错误，并提供给设计者一个排除错误的环境。
(1)编译工程：选择Project → Compile PCB Project POWER.PrjPcb。
注意：当工程被编译后，任何错误都将显示在Messages面板上，如果电路图有严重的错误，Messages面板将自动弹出，否则Messages面板不出现。
6.保存工程及原理图文件文件→保存工程及文件五、实验总结通过练习熟悉了原理图的绘制方法，会调用元件库，快速的绘制原理图。
更熟练掌握原理图绘制的步骤。
原理图绘制步骤：创建工程→创建原理图图纸→将原理图图纸添加到工程→设置原理图选项→进行一般的原理图参数设置→添加元器件库→在原理图中放置元件→连接电路→放置网络及网络标记→编译工程→保存。
作业：1、用同样的步骤画出以下电路的原理图。
三端集成稳压器w7812教学设计
任务六三端集成稳压器W7812授课教师：授课日期：授课班级：教学目标1.掌握三端固定式集成稳压器W7812的主要性能指标；2.掌握三端固定式集成稳压器W7812构成的电源电路的组装(设计、布线、制板、安装、焊接、调试)技能；3.熟悉模拟电子技术技能训练中常用电子测量仪器的综合使用技能。
工作任务掌握三端固定式集成稳压器W7812构成的电源电路的装配与调试技能。
实训器材表5-6-2 工具、材料、仪器工具、仪器材料双踪示波器一台连接导线若干指针式万用表或数字式万用表一台焊锡丝若干电烙铁45W、镊子、尖嘴钳各一把元器件见表5-6-1工频可调电源一台实践操作基础知识基础知识（一）工作原理三端集成稳压器按输出电压类型可分为固定式和可调式。
三端固定式集成稳压器分为正电压输出和负电压输出两类。
W7800系列三端固定式集成稳压器是正电压输出，其输出正电压值有5V、6V、9V、12V、15V、18V、24V七个挡次，输出电流最大可达 1.5A（加散热片），同类型78M 系列输出电流为0.5A，78L系列输出电流为0.1A。
可调式三端集成稳压器可通过外接元件对输出电压进行调整，以适应不同的需要。
1.W7800和W7900系列三端式集成稳压器现以L7805CA和LM7905CT为例介绍其外形和基本接线图，W78系列和W79系列的各型集成稳压器使用均与此类似。
（1）三端固定式集成稳压器L7805CA的外形和基本接线图如图5-6-1所示为三端固定式集成稳压器L7805CA的实物、外形和接线图。
它有三个引出端：输入端（电压输入端）、输出端（电压输出端）、公共端。
图5-6-1 三端固定式集成稳压器L7805CA 的实物、外形与接线图（2）三端固定式集成稳压器LM7905CT 的外形和基本接线图图5-6-2为三端固定式集成稳压器LM7905CT （输出负电压）实物、外形及接线图图5-6-2 三端固定式集成稳压器LM7905CT 实物、外形与接线图2.W7800和W7900系列三端固定式集成稳压器的扩展使用当集成稳压器本身的输出电压或输出电流不能满足要求时，可通过外接电路来进行性能扩展。
三端集成线性稳压器的电路原理及应用
三端集成线性稳压器的电路原理及应用1.三端固定式集成稳压器如果将前述的串联型稳压电源电路全部集成在一块硅片上，加以封装后引出三端引脚，就成了三端集成稳压电源了。
正电压输出的78××系列，负电压输出的79××系列。
其中××表示固定电压输出的数值。
如：7805、7806、7809、7812、7815、7818、7824等，指输出电压是+5V、+6V、+9V、+12V、+15V、+18V、+24V。
79××系列也与之对应，只不过是负电压输出。
这类稳压器的最大输出电流为1.5A，塑料封装(TO-220)最大功耗为10W(加散热器)；金属壳封装(TO-3)外形，最大功耗为20W(加散热器)。
2. 78系列三端集成稳压器内部电路框图3. 三端集成稳压器的典型应用⑴固定输出连接在使用时必须注意：(VI)和(Vo)之间的关系，以W7805为例，该三端稳压器的固定输出电压是5V，而输入电压至少大于8V，这样输入/输出之间有3V的压差。
使调整管保证工作在放大区。
但压差取得大时，又会增加集成块的功耗，所以，两者应兼顾，即既保证在最大负载电流时调整管不进入饱和，又不致于功耗偏大。
⑵固定双组输出连接⑶扩大输出电流连接二极管D以低消T管VBE压降而设置，扩大的输出电流为：，原输出电流是Io，现可以近似扩大β倍。
⑷扩大输出电压范围，所以：⑸连接成恒流源电路⑹三端可调式集成稳压电路其型号有正输出三端可调式、负输出三端可调式两种。
是负电压输出可调式。
如LM317型是正电压输出型，LM337其输出电压可在1.25～40V之间调节。
其中，VREF=1.25V，而Iadj很小，通常略去，所以，由公式可得，只要调节R2就能在一定范围调节输出电压的大小。
具有正负输出的实际应用电路如下图所示。
b。
固定式三端稳压器电子线路设计报告
固定式三端稳压器电子线路设计报告电子线路设计报告固定式三端稳压器姓名：班级：电子信息工程学号指导老师目录绪论1：原理图设计1）原理图设计步骤2）原理图2：单元电路原理3：PCB板的制作4：心得体会5：参考文献附图：电路原理图绪论随着计算机、电子技术的发展，电子技术的应用领域越来越广，电子设备的种类也越来越多，电子设备与人们的工作、生活的关系日益密切。
任何电子设备都离不开可靠的电源，他们对电源的要求也越来越高。
电子设备的小型化和低成本化，使得电源以轻、薄、小和高校为发展方向。
传统的晶体管串联可调稳压电源是连续控制的线性稳压电源。
这种电源的技术比较成熟，并且有大量的集成化的线性稳压电源模块，具有稳定性能好、输出纹波电压小、使用可靠等优点。
但通常须与体积大且笨重的工频变压器和滤波器。
由于晶体管工作在线性工作状态，为了保证输出电压的稳定，其集电极发射极之间必须承受较大的压降，导致调整管功耗较大，电源效率很低，一般为45%左右。
另外由于调整管消耗较大的功率，所以需要采用大功率调整管并占有体积很大的散热器，很难满足现代电子设备的要求。
二十世纪五十年代美国宇航局以小型化、重量轻为目标，伟大在火箭开发了开关电源。
在近半个多世纪的时间里，开关电源因体积小、质量轻、效率高、发热量低、性能稳定等有点而逐渐取代了传统技术制造的连续工作电源，并广泛运用于电子整机与设备中。
到本世纪，我国通信、信息、家电和国防领域的电源普遍采用高频开关电源，相控电源被逐渐淘汰。
国内开关电源技术的发展基本起于上个世纪的七十年代末和八十年导初。
当时引进的一些开关电源技术在高等院校和一些科研院所停留在试验开发和教学阶段。
八十年代中期开关电源产品开始推广和应用。
二十世纪八十年代开关电源的特点是采用20KHz，脉宽调制（PWM）技术，效率可达65%~70%。
经过几十年的发展开关电源技术有了重大进步和突破。
新型功率器件的开发促进了开关电源的高频化，功率MOSFET和IGBT可使中小型开关电源工作平率达400KHz，（AC/DC）或1MHz（DC/DC），软开关技术使高频开关电源的实现有了可能，它不仅可以减少开关电源的体积和质量，而且提高了开关电源的效率，现在国产的6KW通信开关电源，采用软开关技术，效率可达93%；控制技术的发展以及专用芯片的生产，不仅使得电源电路大幅简化，而且是电源的动态性能和可靠性大大提高；有源功率因素的校正技术（APFC）的开发，提高了AC/DC开关电源的功率因素，既治理了电网的谐波污染，又提高了开关电源的整体效率。
三端稳压集成电路
7805目录[隐藏]三端稳压集成电路7805 7805应用电路 7805电参数7805的输入电压范围是多少 三端稳压集成电路78051. 7805概述2. 注意事项 7805应用电路 7805电参数7805的输入电压范围是多少[编辑本段]三端稳压集成电路78057805概述电子产品中，常见的三端稳压集成电路有正电压输出的78 ×× 系列和负电压输出的79×79×××系列。
顾名思义，三端IC 是指这种稳压用的集成电路，是指这种稳压用的集成电路，只有三条引脚输出，只有三条引脚输出，分别是输入端、接地端和输出端。
它的样子象是普通的三极管，TO- 220 的标准封装，也有9013样子的TO-92封装。
封装。
用78/79系列三端稳压IC 来组成稳压电源所需的外围元件极少，电路内部还有过流、过热及调整管的保护电路，使用起来可靠、方便，而且价格便宜。
该系列集成稳压IC 型号中的78或79后面的数字代表该三端集成稳压电路的输出电压，如7806表示输出电压为正6V ，7909表示输出电压为负9V 。
因为三端固定集成稳压电路的使用方便，电子制作中经常采用。
注意事项在实际应用中，应在三端集成稳压电路上安装足够大的散热器（当然小功率的条件下不用）。
当稳压管温度过高时，稳压性能将变差，甚至损坏。
当制作中需要一个能输出1.5A以上电流的稳压电源，通常采用几块三端稳压电路并联起来，使其最大输出电流为N个1.5A，但应用时需注意：并联使用的集成稳压电路应采用同一厂家、同一批号的产品，以保证参数的一致。
另外在输出电流上留有一定的余量，以避免个别集成稳压电路失效时导致其他电路的连锁烧毁。
在78 ** 、79 ** 系列三端稳压器中最常应用的是TO-220 和TO-202 两种封装。
这两种封装的图形以及引脚序号、引脚功能如附图所示。
从正面看①②③引脚从左向右按顺序标注，接入电路时①脚电压高于②脚，③脚为输出位。
用三端式稳压器设计直流稳压电源模电课程设计报告
用三端式稳压器设计直流稳压电源模电课程设计报告The following text is amended on 12 November 2020.模拟电子技术基础课程设计报告系别：物理系专业：电子信息工程专业指导教师：班级：姓名：吕梁学院内容摘要本设计是关于输出+12V简易直流稳压电源的设计，论题方向是以单相桥式整流及三端集成稳压器为主，设计一台具有实用价值的小容量简易直流稳压电源。
要求：(1)=1A。
(2)输出纹波电压(峰峰值)小于输出电压Uo＝12V；最大输出电流为IO=1A)， (3)其它指标要求同三端式稳压器5mV(IOmax按照所学知识和相关指导书及补充的写作要求，综述了目前常用直流稳压电源的分类、各自适用范围及优缺点，完整详细地设计了输出+12V简易直流稳压电源电路，并对各组成部分的功能及工作原理进行了分析。
关键词：直流稳压电源；集成稳压器；小容量；设计；分析Prose summaryThis design is about the design of simple output + 12 v dc regulated power supply, the direction of the thesis is based on single phase bridge rectifier and integrated three-terminal voltage regulator is given priority to, design a simple practical small capacity dc regulated power supply. Requirements: (1) the output voltage Uo = 12 v; Maximum output current for IO = 1 a. (2) the output ripple voltage (fengfeng value) is less than 5 mv (IOmax = 1 a), (3) other indicators requirements with three-terminal voltage regulatorAccording to the knowledge and related instructions and supplement of writing, the current commonly used dc regulated power supply, the papersummarized the classification and their respective applicable scope and pros and cons, in full detail design output simple + 12 v dc regulated power supply circuit, and the function of each component and work principle are analyzed.Keywords: dc regulated power supply; Integrated voltage regulator; Small capacity; Design; Analysis of the课程设计任务书目录引言人类的经济活动已经进入工业经济时代，并正在转入高新技术产业迅猛发展的时期，电源是位于市电与负载之间，向负载提供优质电能的供电设备，是工业的基础，而稳压电源技术是一种应用功率半导体器件，综合电力变换技术、现代电子技术、等多学科技术。
(整理)固定式三端稳压器电子线路设计报告
电子线路设计报告固定式三端稳压器姓名：班级：电子信息工程学号指导老师目录绪论1：原理图设计1）原理图设计步骤2）原理图2：单元电路原理3：PCB板的制作4：心得体会5：参考文献附图：电路原理图绪论随着计算机、电子技术的发展，电子技术的应用领域越来越广，电子设备的种类也越来越多，电子设备与人们的工作、生活的关系日益密切。
任何电子设备都离不开可靠的电源，他们对电源的要求也越来越高。
电子设备的小型化和低成本化，使得电源以轻、薄、小和高校为发展方向。
传统的晶体管串联可调稳压电源是连续控制的线性稳压电源。
这种电源的技术比较成熟，并且有大量的集成化的线性稳压电源模块，具有稳定性能好、输出纹波电压小、使用可靠等优点。
但通常须与体积大且笨重的工频变压器和滤波器。
由于晶体管工作在线性工作状态，为了保证输出电压的稳定，其集电极发射极之间必须承受较大的压降，导致调整管功耗较大，电源效率很低，一般为45%左右。
另外由于调整管消耗较大的功率，所以需要采用大功率调整管并占有体积很大的散热器，很难满足现代电子设备的要求。
二十世纪五十年代美国宇航局以小型化、重量轻为目标，伟大在火箭开发了开关电源。
在近半个多世纪的时间里，开关电源因体积小、质量轻、效率高、发热量低、性能稳定等有点而逐渐取代了传统技术制造的连续工作电源，并广泛运用于电子整机与设备中。
到本世纪，我国通信、信息、家电和国防领域的电源普遍采用高频开关电源，相控电源被逐渐淘汰。
国内开关电源技术的发展基本起于上个世纪的七十年代末和八十年导初。
当时引进的一些开关电源技术在高等院校和一些科研院所停留在试验开发和教学阶段。
八十年代中期开关电源产品开始推广和应用。
二十世纪八十年代开关电源的特点是采用20KHz，脉宽调制（PWM）技术，效率可达65%~70%。
经过几十年的发展开关电源技术有了重大进步和突破。
新型功率器件的开发促进了开关电源的高频化，功率MOSFET和IGBT可使中小型开关电源工作平率达400KHz，（AC/DC）或1MHz（DC/DC），软开关技术使高频开关电源的实现有了可能，它不仅可以减少开关电源的体积和质量，而且提高了开关电源的效率，现在国产的6KW通信开关电源，采用软开关技术，效率可达93%；控制技术的发展以及专用芯片的生产，不仅使得电源电路大幅简化，而且是电源的动态性能和可靠性大大提高；有源功率因素的校正技术（APFC）的开发，提高了AC/DC开关电源的功率因素，既治理了电网的谐波污染，又提高了开关电源的整体效率。
三端集成稳压器[5篇]
![三端集成稳压器[5篇]](https://img.taocdn.com/s3/m/f967fb07cd7931b765ce0508763231126edb7764.png)
三端集成稳压器[5篇]以下是网友分享的关于三端集成稳压器的资料5篇，希望对您有所帮助，就爱阅读感谢您的支持。
三端集成稳压器第一篇单片集成稳压电源，具有体积小，可靠性高，使用灵活，价格低廉等优点。
最简单的集成稳压电源只有输入，输出和公共引出端，故称之为三端集成稳压器。
常用的是W78xx、w79xx系列三端集成稳压器，该组件如下图，稳压器的硅片封装在普通功率管的外壳内，电路内部附有短路和过热保护环节。
线性三端集成稳压器的分类1.三端固定正输出，国标型号为CW78--/CW78M--/CW78L--2.三端固定负输出，国标型号为CW79--/CW79M--/CW79L--3.三端可调正输出，国标型号为CW117--/CW117M--/CW117L-CW217--/CW217M--/CW217L--CW317--/CW317M--/CW 317L--4.三端可调负输出，国标型号为CW137--/CW137M--/CW137L-CW237--/CW237M--CW237L--CW337--/CW337M--/CW337L--5.三端低压差 1.5A 0.5A 0.1A6.大电流三端以上1---为军品级；2---为工业品级；3---为民品级。
军品级为金属外壳或陶瓷封装，工作温度范围-55℃～150℃；工业品级为金属外壳或陶瓷封装，工作温度范围-25℃～150℃；民品级多为塑料封装，工作温度范围0℃～125℃。
线性集成稳压应用电路三端集成稳压电路的输入、输出和接地端绝不能接错，不然容易烧坏。
一般最小输入、输出电压差约为2V，否则不能输出稳定的电压，一般应使电压差保持在4-5V 。
安装足够大的散热器，散热片总是和最低电位的第③脚相连C1，C4改善纹波特性，C2消除芯片自激震荡和改善瞬态响应，C3减小高频干扰。
由于稳压管反相电压较低，当输入无电压时，反并联二极管D用于泄放C4电容能量。
UREF=1.25V，IREF=50uA，UREF很稳定采用LM117和LM137实现的输出电压连续可调的正、负输出稳压电路大电流稳压器：NS公司的LM196/396大电流可调稳压器1.25V——15V范围内可以提供10A电流低失稳稳压器失稳电压：当输入电压逐渐降低直至输出电压波动超出规定电压时，输入和输出电压之差为失稳电压。
电工电子技术-三端集成稳压器
1．W7800、W7900系列——三端固定式集成稳压器
（1）三端固定式集成稳压器的外形、管脚意义和图形符号 W7800和W7900系列三端固定式集成稳压器有输入、输出和 公共地端三个引出端子，其外形、管脚意义和图形符号如下图所 示。
（2）W7800和W7900系列三端固定式集成稳压器的型号 组成及其意义 。
②具有正、负电压输出的稳压电源 此种电路组成如下图所示，电源变压器带有中心抽头并接 地，输出端得到大小相等、极性相反的电压。
2．三端可调式集成稳压器
（1）三端可调式集成稳压器的外形、管脚意义和图形符号 三端可调式集成稳压器W317（正电压输出）和W337（负电压
输出）系列有输入、输出和电压调整端三个引出端子，其外形、 管可调式集成稳压器的型号组成及意义 W317和W337系列三端可调式集成稳压器的型号组成及其意
义如下图所示 。
（3）三端可调式集成稳压器的应用 三端可调式集成稳压器的典型应用电路如下图所示。
在上述电路中，为了使电路正常工作，一般输入电流不 小于5mA，输入电压范围在2～40V之间，输出电压在1.25～ 37V范围内可调，负载电流最大值为1.5A，由于调整端的输 出电流非常小（50μA）且恒定，故可将其忽略，得输出电压 表达式为：
12.3.3 三端集成稳压器
三端集成稳压器有三个引出端子，故称为三端集成稳压 器。按其性能可分为三端固定式集成稳压器和三端可调式集 成稳压器。前者的输出电压为固定值，不能调节；后者可通 过外接电路对输出电压进行连续调整。
本节将介绍W7800（固定输出正压）、W7900（固定输 出负压）、W317（可调输出正压）和W337（可调输出负压） 系列的三端集成稳压器。
Uo
1
RRP R1
三端可调集成稳压电路(中级电工技能考核)
图16.11稳压器做恒流源
(b)大电流恒流源
图16.12可调稳压器做恒流源电路
焊接要点：
• 根据所画电路板图照图逐点焊上元件其引线脚， 引线脚不要搞错。
• 焊上元件后再上电路连线。
• 在焊接引线脚和电路连线时，首先要把焊接端 放在助焊剂（松香）里面烫上錫，然后再将焊 接端放在焊点上，用烙铁头轻轻一点即可焊上。 切记不要堆锡，以用来防止焊点虚銲假銲，这 样反而更糟。
4．电阻、小功率三极管、电容、二极管等元件 的安装，因为是要进行多次拆装及调整测试，不 允许将元器件引脚留得过短、贴板安装，故需要 对元件引线脚进行整形，弯折引线脚时，弯折处 要距引线端面三毫米或五毫米左右，不能多次弯 折，防止引线脚被折断。 5．焊接元件及连线时，要先将线端头淌锡，方 法是铬铁头粘上锡后，把线头端放在松香里，将 铬铁头按住线端，使线头端表面被均匀地镀上一 层焊锡，镀上锡的线头为银白色。板子背面的连
Ci作用：抵消输入端接线较长时的电感效 应,防止自激振荡,抵制高频干扰。
Co =1µF，减小低频干扰，改善瞬态响应。
4.安装注意事项：
（1）电阻应紧靠近稳压器附近安装。 （2）稳压块离滤波电容较远时，应接电容Ci （3）稳压器是靠外接电阻来调节输出电压的，
为保证输出电压的精度和稳定性，应选择
高精度的电阻。
线贴板焊接。
6．将镀上锡的线头端或元件引线端放在被焊接 处，铬铁头放在其上面，待焊接处的焊锡熔化后， 移开铬铁头，引线端或线头端静止不动，待焊锡 冷却后，引线端或线头端便被牢固焊上了。一般 讲，线头端淌好锡后再进行焊接，一般不会有假 焊虚焊存在。但不先淌锡进行焊接的电路板，假 焊虚焊是最常有的事，电路安装不成功的可能性 极大。
